Szklarnia aluminiowa

Transkrypt

1 Szklarnia aluminiowa

2 WAŻNE INFORMACJE Aby uniknąć skaleczenia przez ostre brzegi, zaleca się założenie rękawic roboczych oraz okularów ochronnych przed rozpoczęciem montażu. Montaż powinien zostać dokonany przez 2 osoby. Potrzebne będą następujące narzędzia: Śrubokręt krzyżakowy PH2 Klucz 10 mm (dołączony do opakowania) Zasada montażu Powierzchnie szklarni są zrobione z odpornej na zniszczenie specjalnej folii z wprasowaną siatką (1). Elementy szklarni są dostarczane zwinięte i są stabilizowane poprzez wsunięcie odpowiednich prętów (2), dzięki którym szklarni może być nadany jej ostateczny kształt. Ponad pręty częściowo są wsuwane kolejne profile (3). RADA: Aby ułatwić wsunięcie aluminiowych profili, użyj nieco tłuszczu. WSKAZÓWKA DOTYCZĄCA MONTAŻU 1. Wyszukaj potrzebne części. 2. Rozłóż poszczególne elementy zgodnie z rysunkiem. 3. Połącz elementy. WYMIARY ZMONTOWANEJ SZKLARNI Długość: 2500 mm Szerokość: 1910 mm Wysokość: 1960 mm SERWIS W przypadku pytań dotyczących produktu proszę zwrócić się do naszego serwisu: Verlagsgruppe Weltbild GmbH Steinerne Furt Augsburg Tel: 0180/ info@weltbild.de

3 ZNACZENIE ZNAKÓW GRAFICZNYCH WSKAZÓWKI BEZPIECZEŃSTWA Należy starannie i w całości zapoznać się z niniejszą instrukcją obsługi. Instrukcję należy zachować w pewnym miejscu, aby móc z niej skorzystać także w późniejszym czasie. OSTRZEŻENIE: Podczas montażu należy zachować ostrożność, ponieważ w przeciwnym razie może dojść do odniesienia urazu (zakleszczenia palców, skaleczenia lub innych urazów). Miejsce pracy musi sią znajdować na trwałym i płaskim podłożu. WSKAZÓWKI DOTYCZĄCE PRZECHOWYWANIA Nie należy wkładać poszczególnych elementów do opakowania jeśli są mokre. Szklarnię należy przechowywać w suchym miejscu. Szklarnię należy przechowywać z dala od źródeł ognia. Montaż należy przeprowadzać w pogodnych warunkach atmosferycznych. Numer części składowej szklarni Położenie danego elementu w stosunku do podłoża Pozycja innych elementów tego samego typu liczba Montaż śrub w profilach i ich Wyjaśnienie na dokładnym rysunku w lewej kolumnie Zawieszania zmontowanych powierzchni w profilach szklarni.

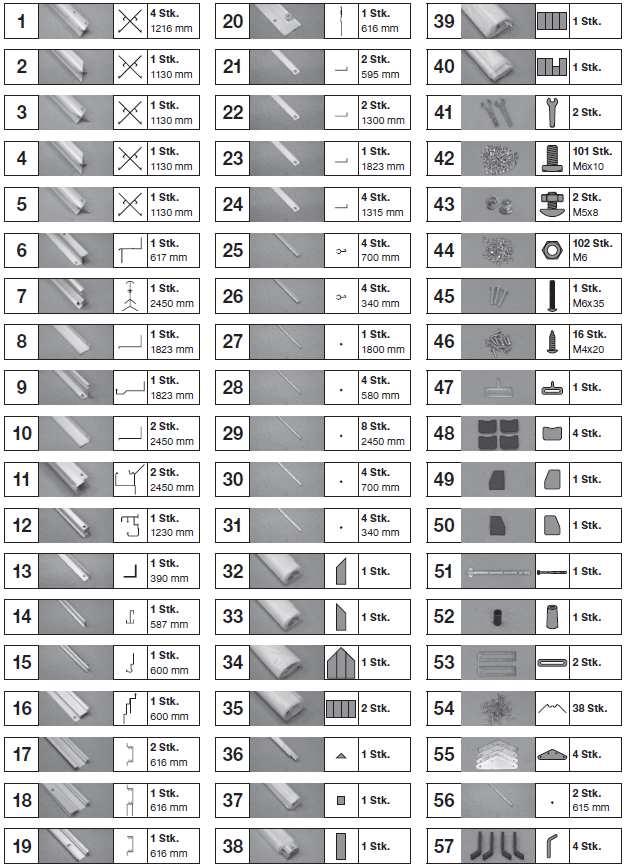

4 CZĘŚCI SKŁADOWE/ZAWARTOŚĆ OPAKOWANIA Stk. = Sztuk

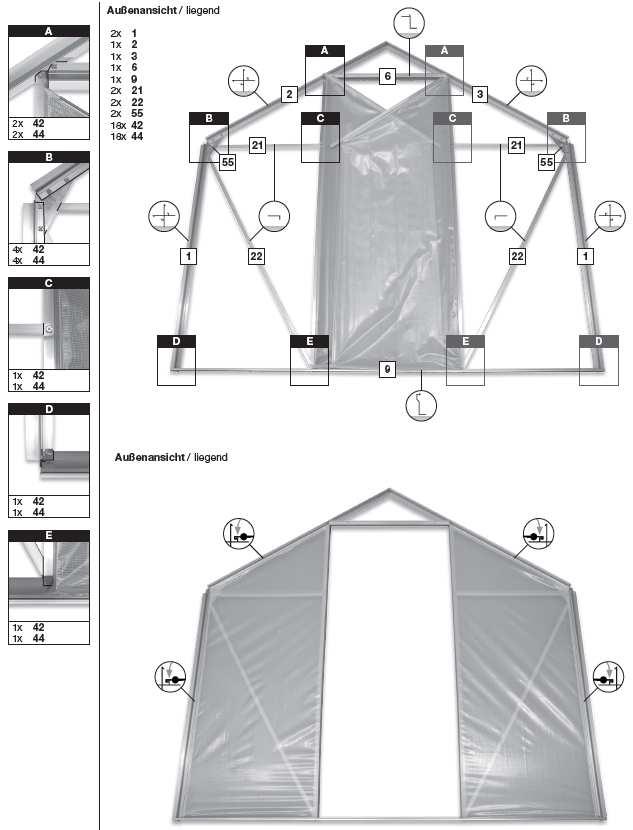

5 BUDOWA STRONY PRZEDNIEJ

6 BUDOWA STRONY PRZEDNIEJ

7 Budowa tylnej strony

8 Budowa tylnej strony

9 Łączenie strony przedniej z tylną Widok z zewnątrz/na stojąco Widok z zewnątrz/na stojąco

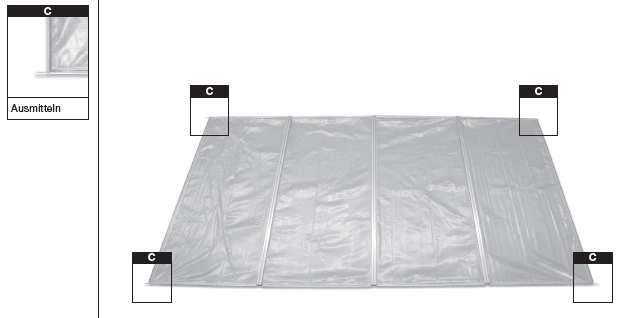

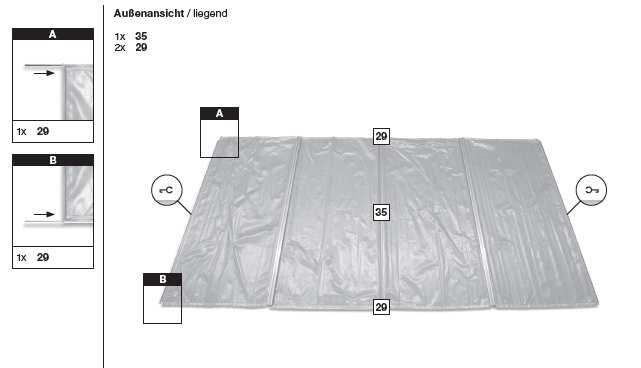

10 Budowa boków x2 Widok z zewnątrz /na leżąco Znaleźć

11 Budowa prawej części dachu Widok z zewnątrz na leżąco Znaleźć

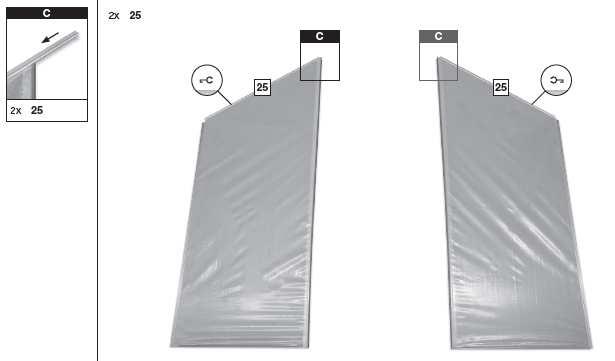

12 Budowa lewej strony dachu Znajdź

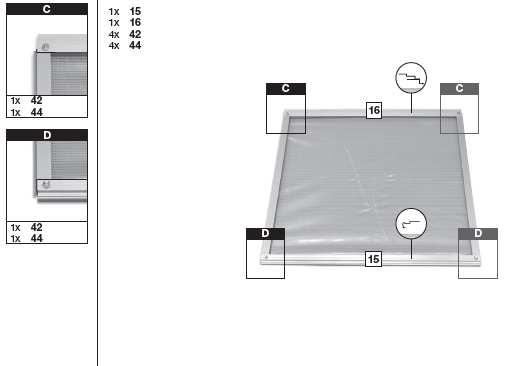

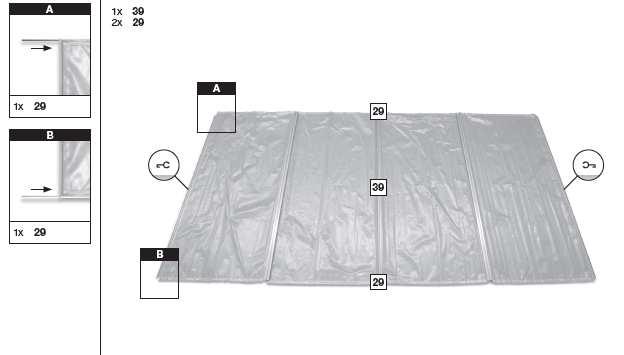

13 Budowa okna Widok od wewnątrz/na leżąco

14 Budowa okna Widok od wewnątrz/na leżąco Wsuń okno do profilu

15 Budowa szczytu

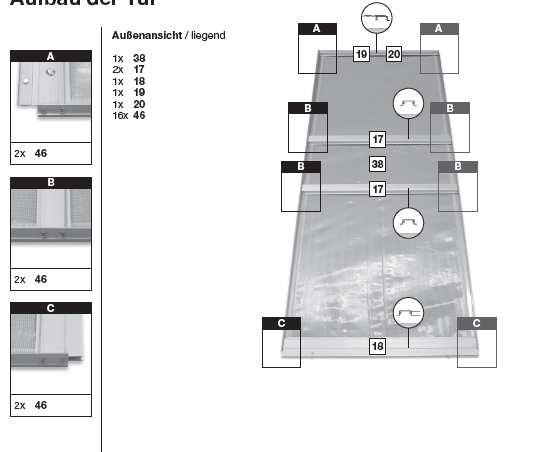

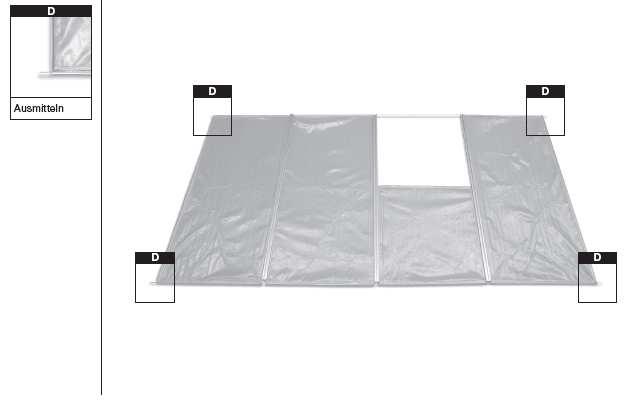

16 Budowa drzwi Widok od wewnątrz/na leżąco

17 Montaż boków Widok z zewnątrz/na stojąco Widok z zewnątrz/na stojąco

18 Montaż dachu Widok z zewnątrz/na stojąco Wsuń powierzchnię dachu na szczycie do profilu Widok z zewnątrz/na stojąco Wsuń powierzchnię dachu na szczycie do profilu

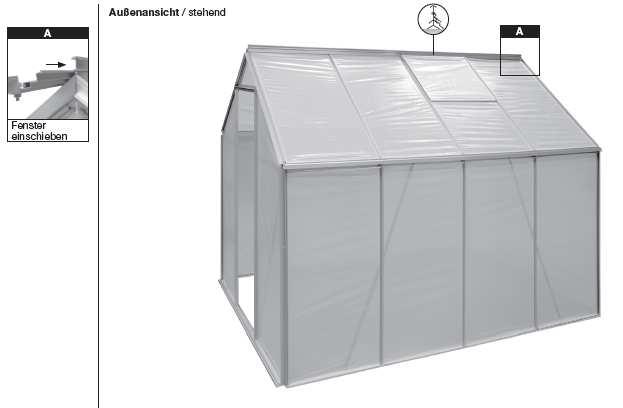

19 Montaż okna Widok z zewnątrz/na stojąco Wsuń okno Widok od środka/na stojąco

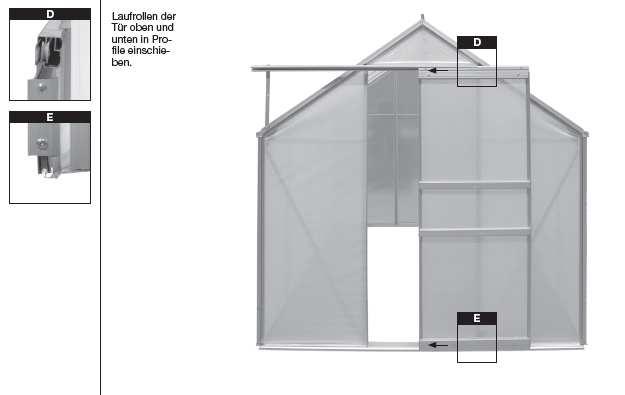

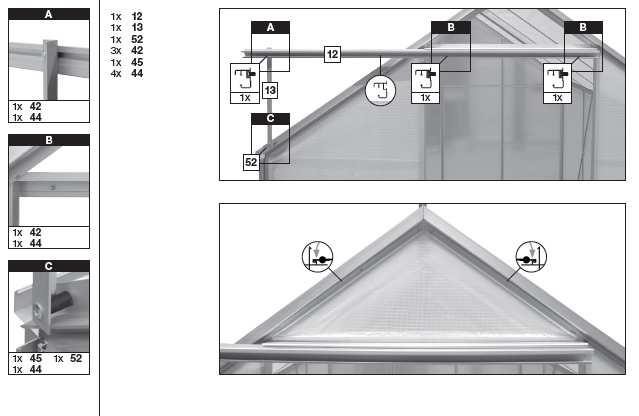

20 Montaż drzwi i szczytu Widok z zewnątrz/na stojąco Widok z zewnątrz na stojąco Wsuń do profilu rolki, na których będą się poruszać drzwi

21 Montaż ochraniaczy brzegów i klamr zabezpieczających Widok z zewnątrz/na stojąco Widok z zewnątrz/na stojąco Zahacz klamry zabezpieczające o brzegi profili
