INSTRUKCJA MONTAŻU I KONSERWACJI SIŁOWNI ZEWNĘTRZNYCH H- BHP Bezpieczeństwo użytkowania urządzeń zależy od właściwego ich zainstalowania zgodnie z instrukcją.

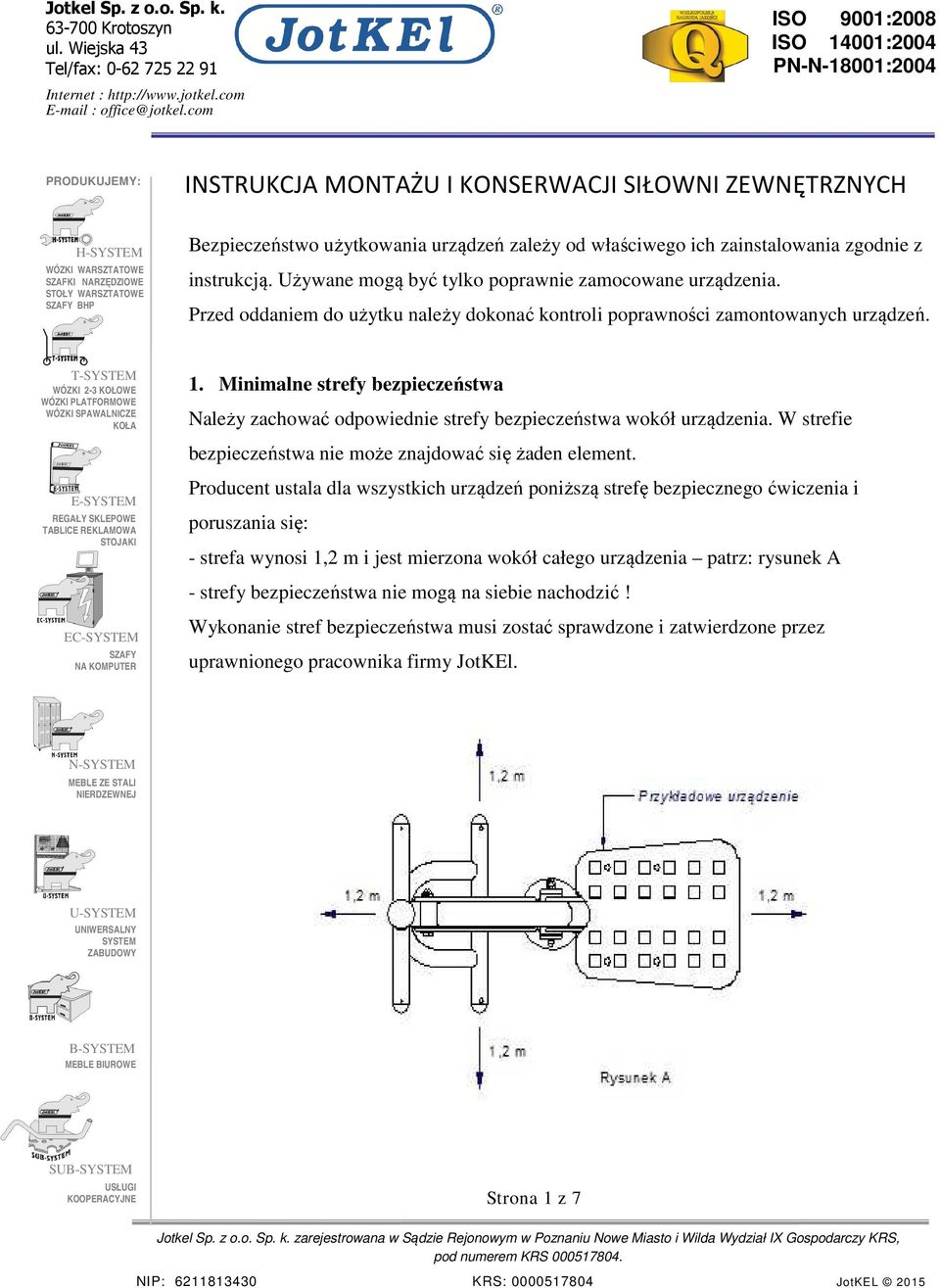

1 INSTRUKCJA MONTAŻU I KONSERWACJI SIŁOWNI ZEWNĘTRZNYCH H- BHP Bezpieczeństwo użytkowania urządzeń zależy od właściwego ich zainstalowania zgodnie z instrukcją. Używane mogą być tylko poprawnie zamocowane urządzenia. Przed oddaniem do użytku należy dokonać kontroli poprawności zamontowanych urządzeń. T- 1. Minimalne strefy bezpieczeństwa Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. W strefie bezpieczeństwa nie może znajdować się żaden element. Producent ustala dla wszystkich urządzeń poniższą strefę bezpiecznego ćwiczenia i poruszania się: - strefa wynosi 1,2 m i jest mierzona wokół całego urządzenia patrz: rysunek A - strefy bezpieczeństwa nie mogą na siebie nachodzić! Wykonanie stref bezpieczeństwa musi zostać sprawdzone i zatwierdzone przez uprawnionego pracownika firmy JotKEl. B- SUB- Strona 1 z 7

Minimalne strefy bezpieczeństwa Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. W strefie bezpieczeństwa nie może znajdować się żaden element.

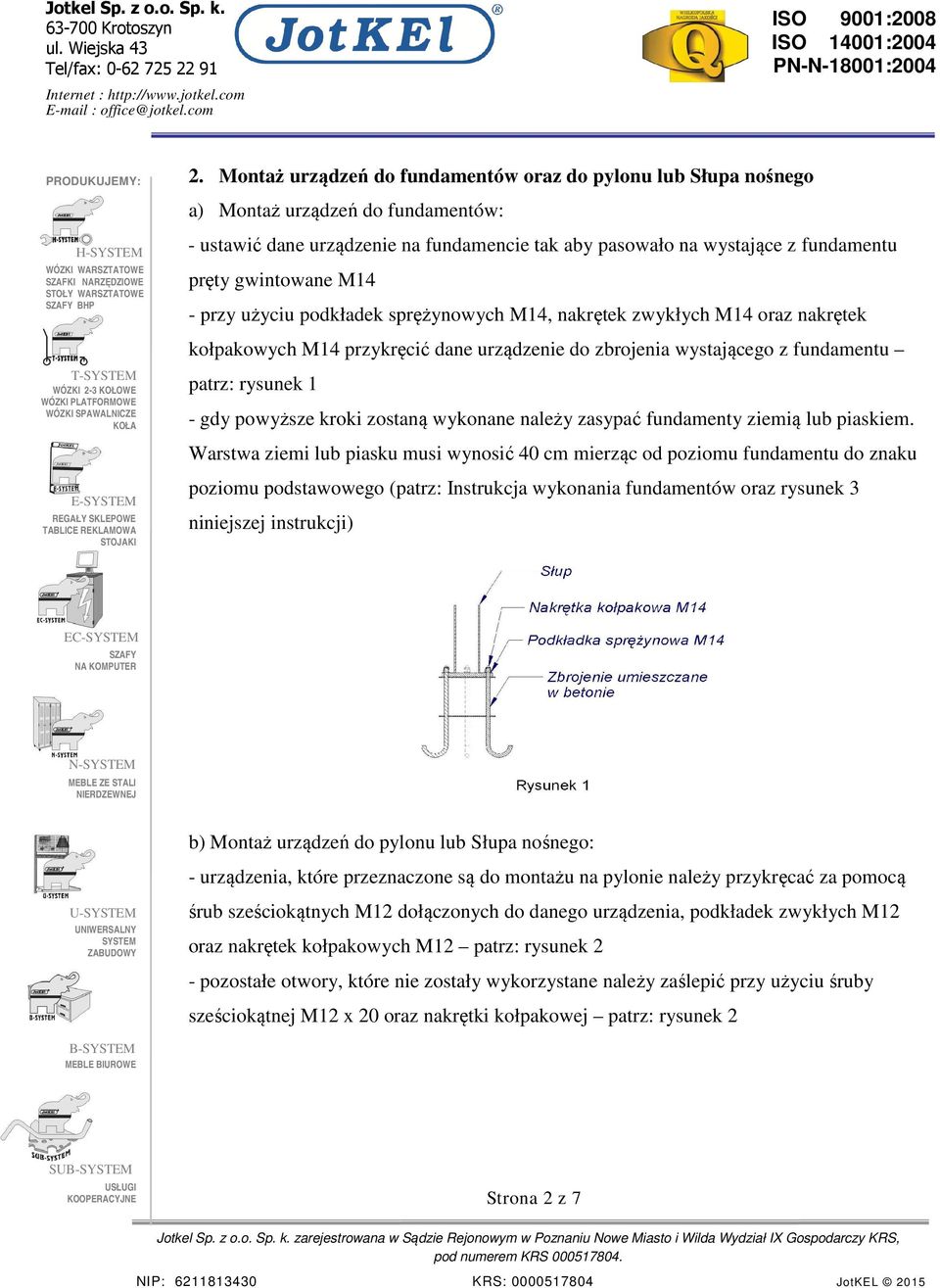

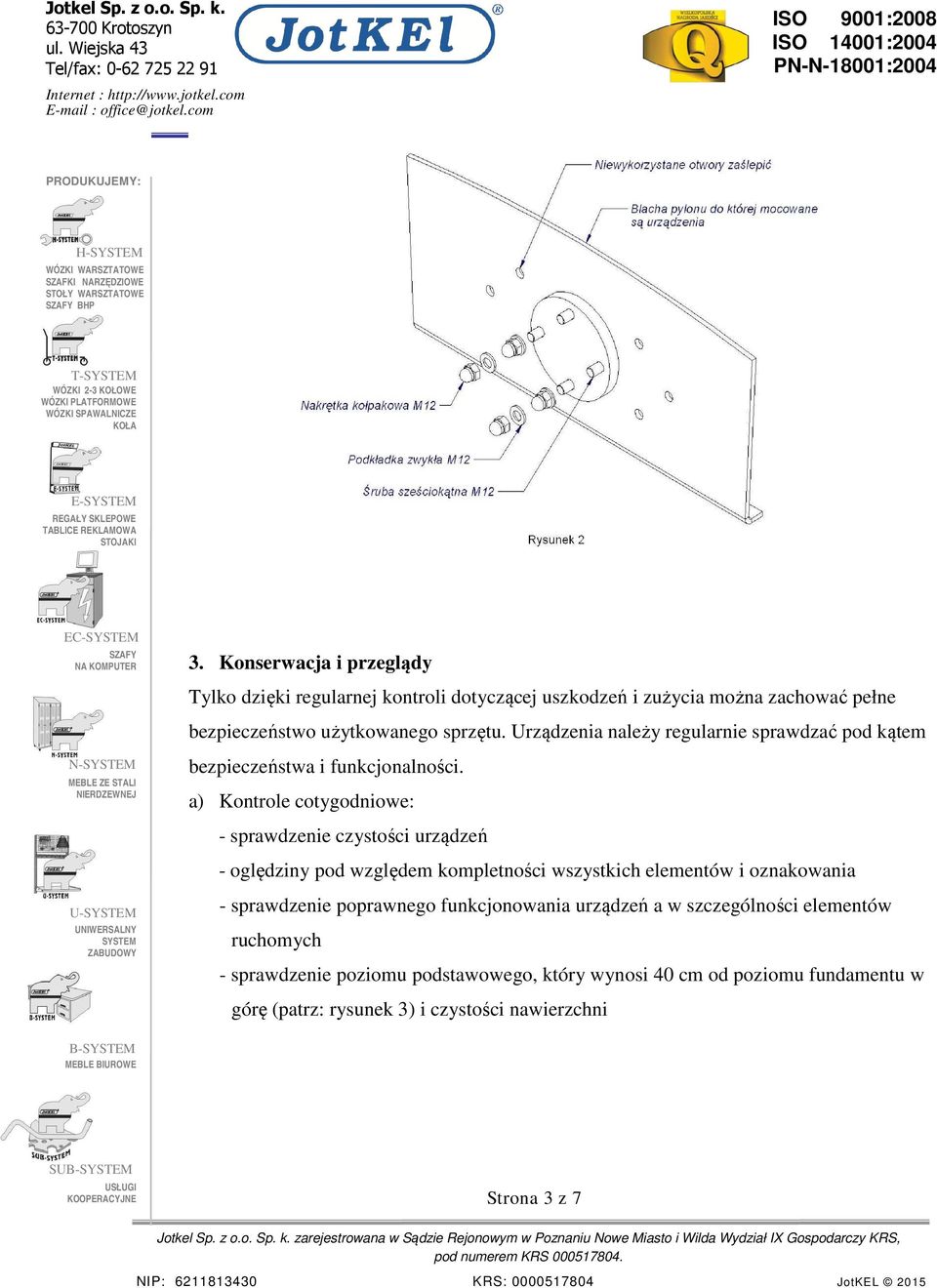

2 H- BHP 2. Montaż urządzeń do fundamentów oraz do pylonu lub Słupa nośnego a) Montaż urządzeń do fundamentów: - ustawić dane urządzenie na fundamencie tak aby pasowało na wystające z fundamentu pręty gwintowane M14 - przy użyciu podkładek sprężynowych M14, nakrętek zwykłych M14 oraz nakrętek kołpakowych M14 przykręcić dane urządzenie do zbrojenia wystającego z fundamentu T- patrz: rysunek 1 - gdy powyższe kroki zostaną wykonane należy zasypać fundamenty ziemią lub piaskiem. Warstwa ziemi lub piasku musi wynosić 40 cm mierząc od poziomu fundamentu do znaku poziomu podstawowego (patrz: Instrukcja wykonania fundamentów oraz rysunek 3 niniejszej instrukcji) b) Montaż urządzeń do pylonu lub Słupa nośnego: - urządzenia, które przeznaczone są do montażu na pylonie należy przykręcać za pomocą śrub sześciokątnych M12 dołączonych do danego urządzenia, podkładek zwykłych M12 oraz nakrętek kołpakowych M12 patrz: rysunek 2 - pozostałe otwory, które nie zostały wykorzystane należy zaślepić przy użyciu śruby sześciokątnej M12 x 20 oraz nakrętki kołpakowej patrz: rysunek 2 B- SUB- Strona 2 z 7

M14 - przy użyciu podkładek sprężynowych M14, nakrętek zwykłych M14 oraz nakrętek kołpakowych M14 przykręcić dane urządzenie do zbrojenia wystającego z fundamentu T- patrz: rysunek 1 - gdy powyższe

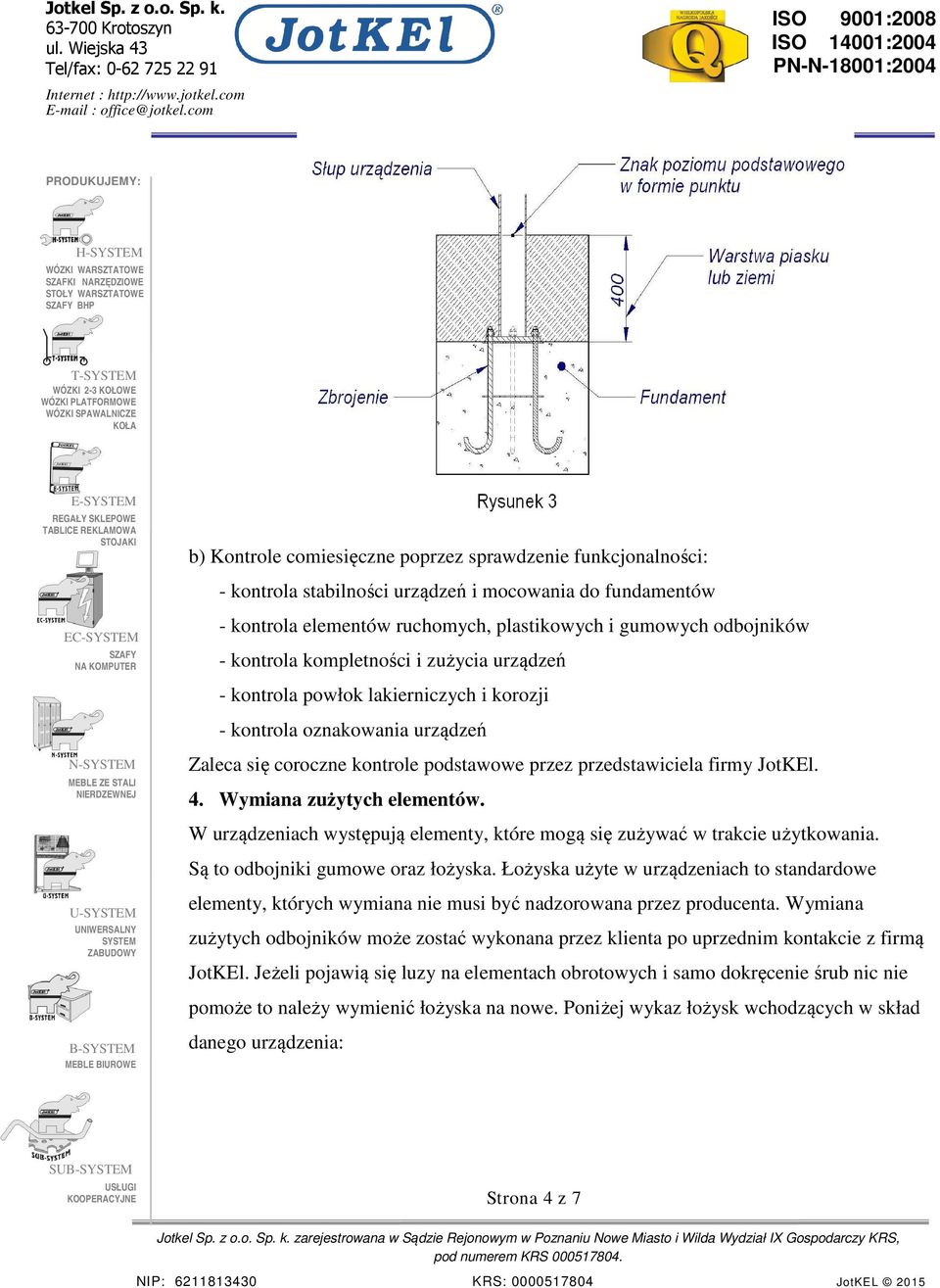

3 H- BHP T- 3. Konserwacja i przeglądy Tylko dzięki regularnej kontroli dotyczącej uszkodzeń i zużycia można zachować pełne bezpieczeństwo użytkowanego sprzętu. Urządzenia należy regularnie sprawdzać pod kątem bezpieczeństwa i funkcjonalności. a) Kontrole cotygodniowe: - sprawdzenie czystości urządzeń - oględziny pod względem kompletności wszystkich elementów i oznakowania - sprawdzenie poprawnego funkcjonowania urządzeń a w szczególności elementów ruchomych - sprawdzenie poziomu podstawowego, który wynosi 40 cm od poziomu fundamentu w górę (patrz: rysunek 3) i czystości nawierzchni B- SUB- Strona 3 z 7

Urządzenia należy regularnie sprawdzać pod kątem bezpieczeństwa i funkcjonalności.

4 H- BHP T- b) Kontrole comiesięczne poprzez sprawdzenie funkcjonalności: - kontrola stabilności urządzeń i mocowania do fundamentów - kontrola elementów ruchomych, plastikowych i gumowych odbojników - kontrola kompletności i zużycia urządzeń - kontrola powłok lakierniczych i korozji - kontrola oznakowania urządzeń Zaleca się coroczne kontrole podstawowe przez przedstawiciela firmy JotKEl. 4. Wymiana zużytych elementów. W urządzeniach występują elementy, które mogą się zużywać w trakcie użytkowania. Są to odbojniki gumowe oraz łożyska. Łożyska użyte w urządzeniach to standardowe elementy, których wymiana nie musi być nadzorowana przez producenta. Wymiana zużytych odbojników może zostać wykonana przez klienta po uprzednim kontakcie z firmą JotKEl. Jeżeli pojawią się luzy na elementach obrotowych i samo dokręcenie śrub nic nie pomoże to należy wymienić łożyska na nowe. Poniżej wykaz łożysk wchodzących w skład B- danego urządzenia: SUB- Strona 4 z 7

Wymiana zużytych elementów. W urządzeniach występują elementy, które mogą się zużywać w trakcie użytkowania. Są to odbojniki gumowe oraz łożyska.

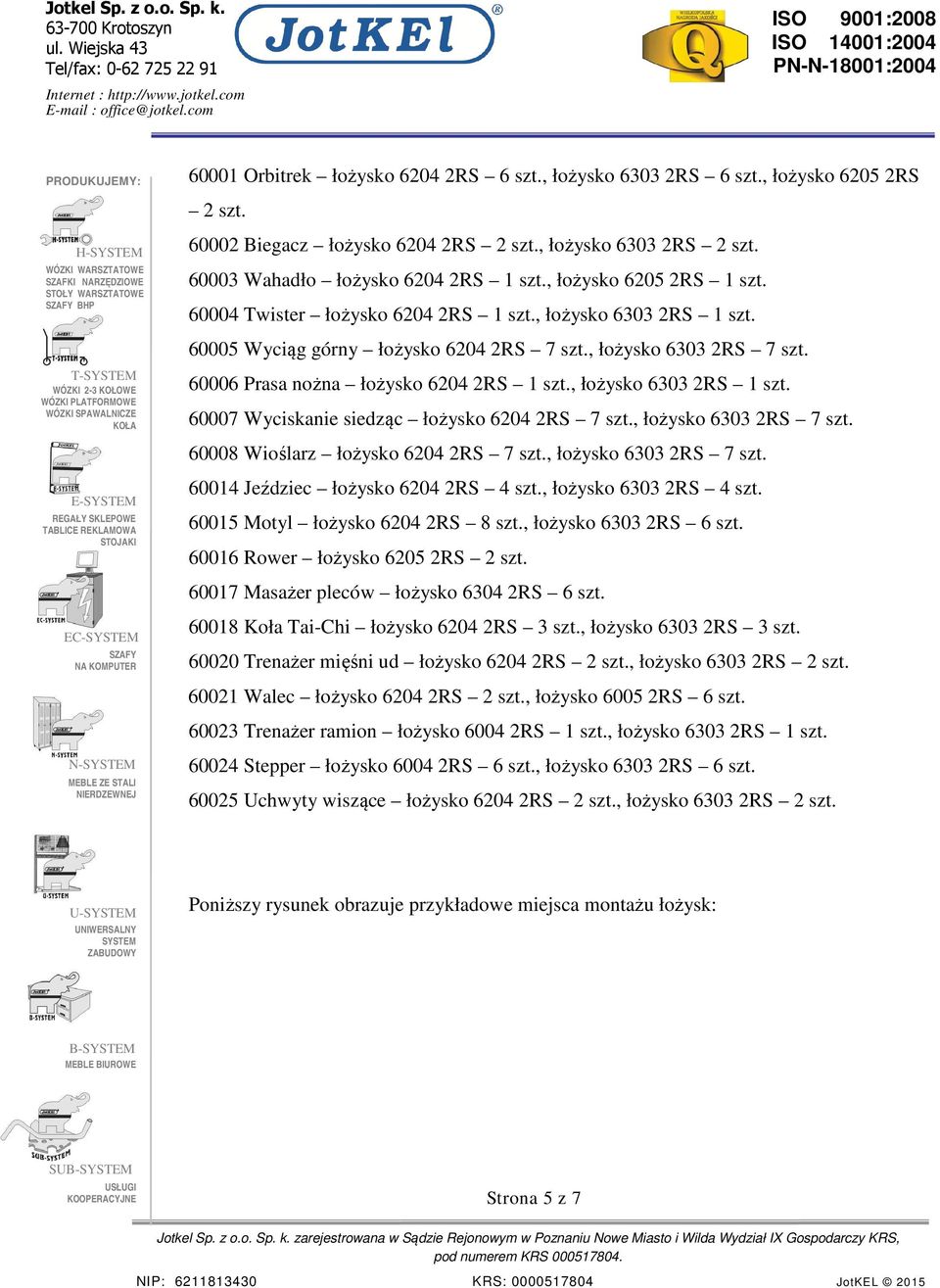

5 H- BHP Orbitrek łożysko RS 6 szt., łożysko RS 6 szt., łożysko RS 2 szt Biegacz łożysko RS 2 szt., łożysko RS 2 szt Wahadło łożysko RS 1 szt., łożysko RS 1 szt Twister łożysko RS 1 szt., łożysko RS 1 szt Wyciąg górny łożysko RS 7 szt., łożysko RS 7 szt. T Prasa nożna łożysko RS 1 szt., łożysko RS 1 szt Wyciskanie siedząc łożysko RS 7 szt., łożysko RS 7 szt Wioślarz łożysko RS 7 szt., łożysko RS 7 szt Jeździec łożysko RS 4 szt., łożysko RS 4 szt Motyl łożysko RS 8 szt., łożysko RS 6 szt Rower łożysko RS 2 szt Masażer pleców łożysko RS 6 szt Koła Tai-Chi łożysko RS 3 szt., łożysko RS 3 szt Trenażer mięśni ud łożysko RS 2 szt., łożysko RS 2 szt Walec łożysko RS 2 szt., łożysko RS 6 szt Trenażer ramion łożysko RS 1 szt., łożysko RS 1 szt Stepper łożysko RS 6 szt., łożysko RS 6 szt Uchwyty wiszące łożysko RS 2 szt., łożysko RS 2 szt. Poniższy rysunek obrazuje przykładowe miejsca montażu łożysk: B- SUB- Strona 5 z 7

T- 60006 Prasa nożna łożysko 6204 2RS 1 szt., łożysko 6303 2RS 1 szt. 60007 Wyciskanie siedząc łożysko 6204 2RS 7 szt., łożysko 6303 2RS 7 szt. 60008 Wioślarz łożysko 6204 2RS 7 szt.

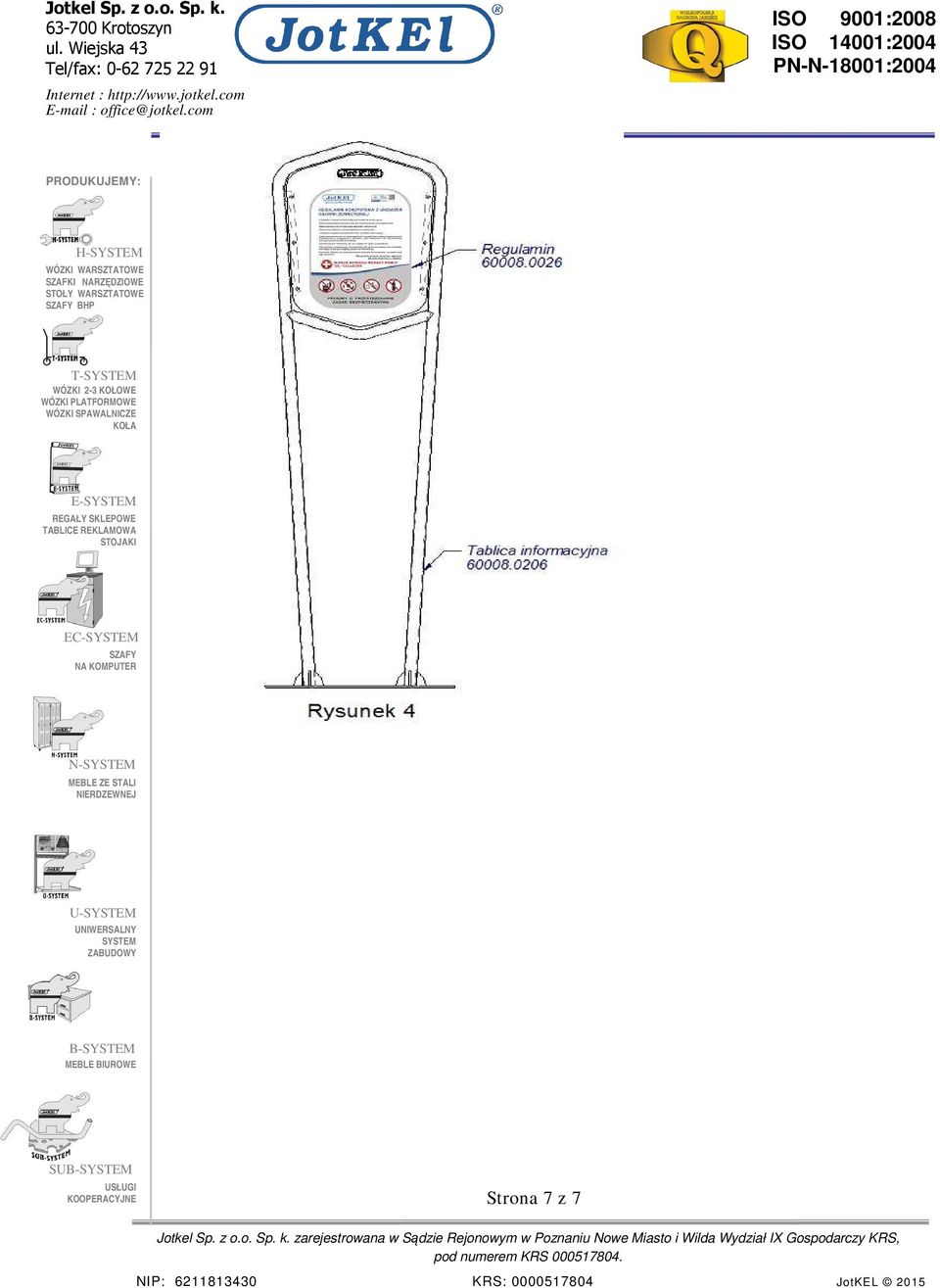

6 H- BHP T- 5. Wymogi odnośnie podłoża. Producent zaleca stosowanie poniższych materiałów na wykończenie podłoża pod urządzeniami siłowni zewnętrznych. a) Piasek wielkość ziarna: od 0,2 do 2 mm, grubość docelowa: 400 mm b) Żwir wielkość ziarna: od 2 do 8 mm, grubość docelowa: 400 mm c) HanseGrand wielkość ziarna: od 0 do 11 mm, grubość minimalna 40 mm. Pod powierzchnię HanseGrand należy wcześniej wykonać podbudowę z tłucznia o grubości 100 mm i pod to warstwę piasku lub żwiru o grubości 260 mm tak aby łączna grubość wszystkich warstw wyniosła 400 mm. 6. Wymogi odnośnie tablicy informacyjnej. W każdym miejscu gdzie zainstalowane są urządzenia siłowni zewnętrznych należy zamontować tablicę informacyjną z umieszczonym na niej regulaminem patrz: rysunek 4 B- SUB- Strona 6 z 7

mm. Pod powierzchnię HanseGrand należy wcześniej wykonać podbudowę z tłucznia o grubości 100 mm i pod to warstwę piasku lub żwiru o grubości 260 mm tak aby łączna grubość wszystkich warstw wyniosła

7 H- BHP T- B- SUB- Strona 7 z 7
