INSTRUKCJA MONTAŻOWA model DOMINATOR

Transkrypt

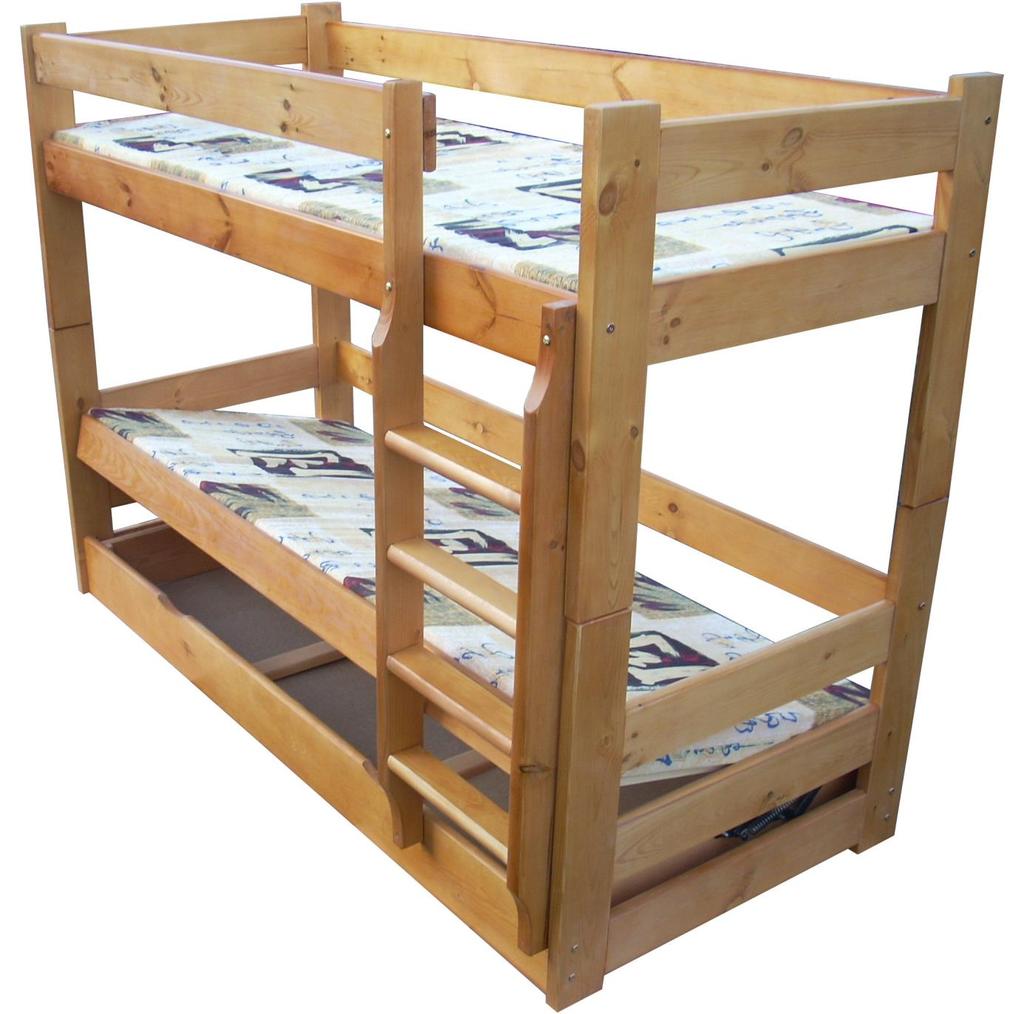

1 INSTRUKCJ MONTŻOW model DOMINTOR Zdj. : Dolne spanie: tapczan widok z boku (bez szczytu) Zdj. 2: Dominator widok ze szczytami tylne listwy zabezpieczające 4 OZNCZENI: - śruba M x 80 mm B - śruba M x 0 mm przednia listwa zabezpieczająca szczęka skrzynia deski nośne szczyt szczyt wałeczkowa 2 grzybek wkręt 4 x 4 mm 4 wkręt, x 20 mm kątownik wkręt 4 x 20 mm wkręt 4 x mm 8 śruba zamkowa M x 40 mm 9 sześciokątna I sposób mocowania II sposób mocowania (patrz str. ) str.

2 DOMINTOR połączenie dolnego i górnego spania C + 2 = II OZNCZENI: śruba M x 80 mm C śruba M x 0 mm wałeczkowa 0 x mm 2 grzybek wkręt 4 x mm 0 wkręt x 0 mm kołek ø8 x mm kołek ø0 x 0 mm I sposób mocowania II sposób mocowania (patrz str. ) 0 0 Przykład: oznacza: śruba M x 80 i wałeczkowa 0 x mm przytwierdzona według mocowania nr str. 2

3 KCESORI MONTŻOWE - DOMINTOR GŁÓWNE ŚRUBY: Średnica łba boku Długość śruba M x 80 mm 4 mm 80 mm 2 szt. B śruba M x 0 mm 4 mm 0 mm 2 szt. C śruba M x 0 mm 4 mm 0 mm szt. GŁÓWNE NKRĘTKI: Średnica łba boku Długość wałeczkowa 0 x mm 0 mm mm 2 szt. 2 grzybek 4 mm 0 mm 8 szt. POZOSTŁE Średnica łba boku Długość wkręt 4x4 mm 8 mm 4 mm szt. 4 wkręt,x20 mm mm 20 mm ok. 90 szt. (w zależności od modelu) kątownik - 0 mm 4 szt. wkręt 4x20 mm 8 mm 20 mm 8 szt. wkręt 4x mm 4 mm mm 8 9 śruba zamkowa M x 40 mm sześciokątna szt. (w zależności od modelu) 4 mm 40 mm 4 szt. 0 mm 4 mm 4 szt. 0 wkręt x0 mm 0 mm 0 mm 2 szt. kołek ø8 x 8 mm mm - kołek ø0 x 0 0 mm 0 mm 4 szt. I + II B + 2 C + 2 Elementy SPOSOBY MOCOWNI: śruba M x 80 mm i wałeczkowa śruba M x 0 mm i grzybek śruba M x 0 mm i grzybek grzybek Widok wałeczkowa Uwagi Proszę zwrócić uwagę, aby miała nacięcie w kierunku poziomym, by śruba mogła wejść w otwór. Przy montażu drabinki ze względów estetycznych z drabinki ma być widoczna grzybek. str.

4 INSTRUKCJ MONTŻOW - model DOMINTOR KROK PO KROKU Użyte pojęcia: - skrzynia dolna (nieruchoma) część pojemnika na pościel, - szczęka górna (podnoszona) część pojemnika na pościel, - szczyt bok łóżka, montowany u wezgłowia i u stóp względem osoby śpiącej na łóżku (każdy model ma inne szczyty), - deski nośne najdłuższe deski, tworzące długość łóżka, - deski stelażowe nielakierowane deski, tworzące stelaż łóżka. ETP I MONTŻ DOLNEGO SPNI. Zmontuj skrzynię łóżka. Połącz przednią i tylną deskę nośną z bocznymi wewnętrznymi (w odróżnieniu od szczytów) za pomocą wkrętów 4x4 mm. Deski boczne mają się znajdować za wystającymi w deskach nośnych klockami. Niektóre modele mają przygotowane otwory na wkręty. 2. Zamontuj płytę pilśniową. - Przytwierdź kawałki płyty pilśniowej na dno skrzyni za pomocą wkrętów,x20 mm. - We wnętrzu skrzyni umieść listwy wspomagające płytę pilśniową za pomocą kątowników i wkrętów 4x20 mm. - Odwróć skrzynię do góry dnem i przytwierdź płytę pilśniową do zamontowanych listew (wkręty,x20 mm).. Zmontuj szczękę skrzyni. - Spośród desek stelażowych wybierz dwie, które mają dodatkowe dwa otwory. Posłużą one do zamontowania podnośnika na krańcowych deskach stelaża. Skrajne deski stelażowe przytwierdź do desek nośnych, tworzących szczękę, za pomocą śrub M x 0 i nakrętki grzybek. - Do czoła i tyłu szczęki przytwierdź każdą deskę stelażową w zaznaczonych na deskach miejscach (wkręty 4x mm). 4. Zamontuj podnośnik. - Na skrzyni połóż szczękę tak, aby otwory w krańcowych deskach stelażowych pokrywały się z otworami z górnej części podnośnika. - Przykręć śruby zamkowe Mx40 mm w odpowiednich miejscach po prawej i lewej stronie łóżka.. Zamontuj szczyty dolnego spania: a) lewy szczyt: - Do desek nośnych w skrzyni w odpowiednich miejscach umieść nakrętki wałeczkowe. Uwaga: nakrętki wkładamy od wewnętrznej strony łóżka tak, by były niewidoczne z zewnątrz. Pamiętaj, że aby móc umieścić śrubę Mx80 w nakrętce, nacięcie nakrętki musi znajdować się pozycji poziomej: Ө. - Przyłóż szczyt łóżka i przytwierdź go za pomocą śrub Mx80. UWG! Nie dokręcaj śrub do końca! Na tym etapie mają być na luzie, by można było korygować ich zagłębienie w drewnie. b) prawy szczyt: jak wyżej - wg z pkt. a).. Zamontuj tylną listwę zabezpieczającą: W odpowiednich miejscach umieść kołki, a następnie przytwierdź listwę. Sposób mocowania: wałeczkowa + śruba Mx80 (tu również nie dokręcamy śrub do końca). str. 4

5 ETP II MONTŻ GÓRNEGO SPNI. Przygotuj górne spanie do montażu: - w desce nośnej (długiej) umieść w nakrętki wałeczkowe w obu końcach od WEWNĘTRZNEJ strony łóżka. Umożliwi to połączenie boku łóżka z deskami za pomocą śruby M x 80. Pamiętaj, że aby móc umieścić śrubę w nakrętce, nacięcie nakrętki musi znajdować się pozycji poziomej: Ө. Delikatnie wkręć śruby M x 80 (nie dokręcaj śrub do końca). Sposób mocowania: + = I - tylna listwa zabezpieczająca umieść nakrętkę wałeczkową w obu końcach listwy od ZEWNĘTRZNEJ strony łóżka, a następnie połącz deskę z resztą łóżka. Sposób mocowania: I + = I 2. Przykręć deski stelażowe do ramy każdego z pojedynczych łóżek, rozpoczynając od pierwszej i ostatniej deski. Kolejne wkręty powinny się znajdować na mniej-więcej co trzeciej desce stelażowej. Niektóre modele łóżek mają przygotowane otwory na wkręty.. Nałóż górne łóżko na dolne, przytwierdzając je za pomocą 4 kołków (ø0 x 0). 4. Przymocuj drabinkę. - przy górnej części drabinki należy wkręcić śrubę Mx0 od WEWNĘTRZNEJ strony łóżka tak, by na zewnątrz znajdowała się grzybek, - dolna część drabinki mocowana jest za pomocą wkrętów x 0 od zewnętrznej strony łóżka.. Przytwierdź górną przednią listwę zabezpieczającą: - część przy drabince mocowana schematem 2+B=II, - część przy szczycie łóżka mocowana schematem +=I (pamiętaj o umieszczeniu nakrętki wałeczkowej od strony wewnętrznej).. Dokręć wszystkie śruby tak, żeby nie pozostały tzw. luzy. Życzymy miłego użytkowania! str.
