1 APROBATA TECHNICZNA ITB AT / ANEKS NR 1 Łączniki wklejane CERESIT do wzmacniania betonowych i żelbetowych ścian warstwowych WARSZAWA

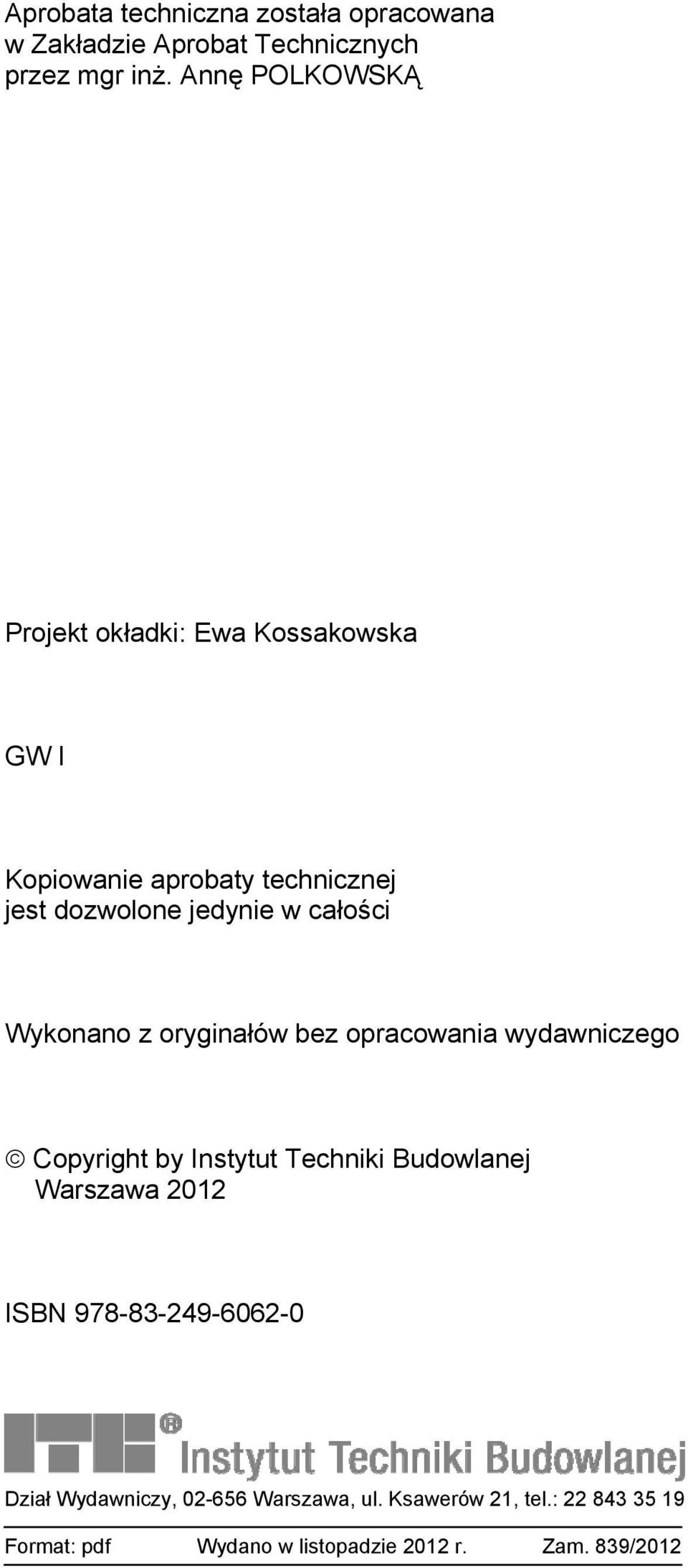

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę POLKOWSKĄ Projekt okładki: Ewa Kossakowska GW I Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2012 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w listopadzie 2012 r. Zam. 839/2012

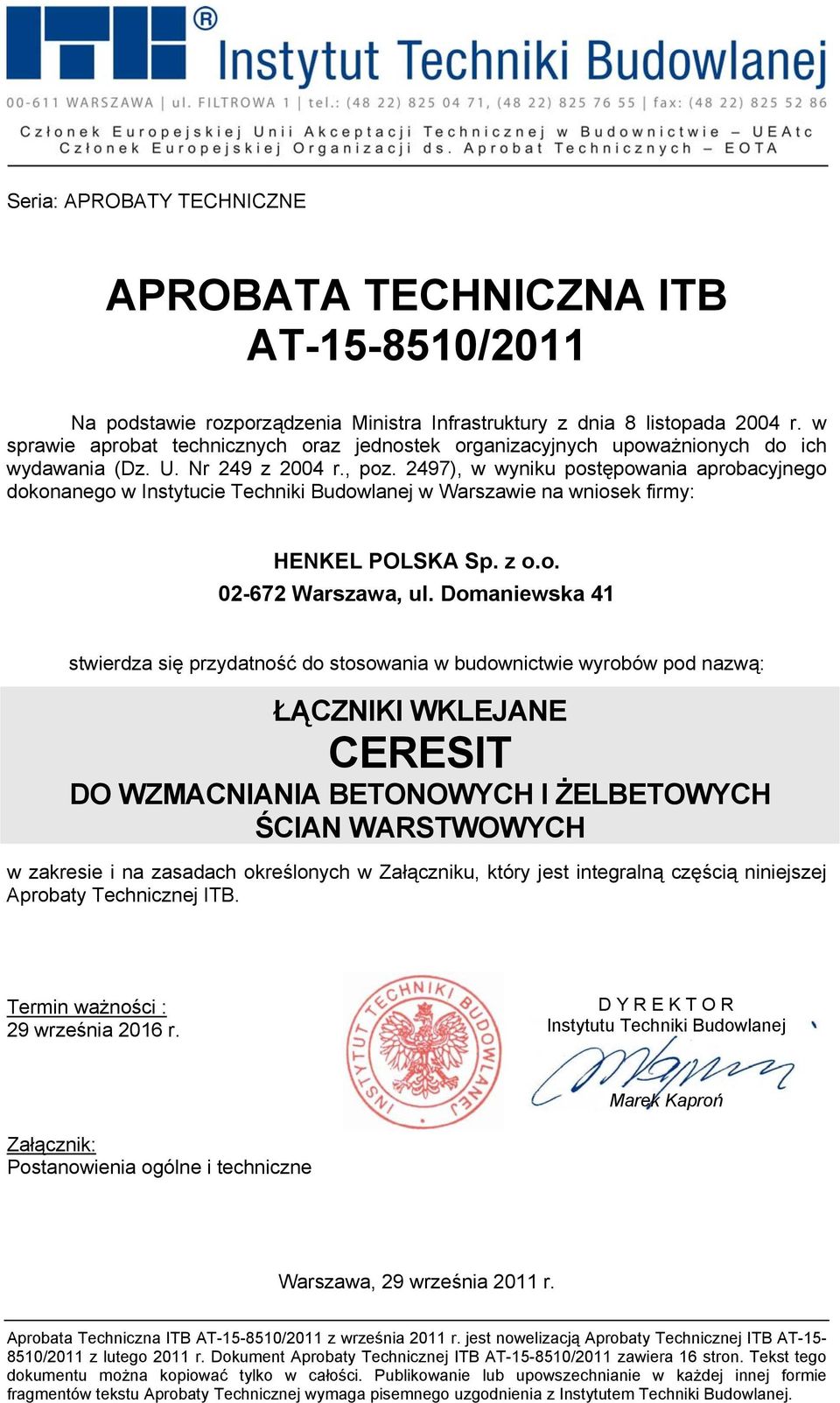

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: HENKEL POLSKA Sp. z o.o Warszawa, ul. Domaniewska 41 stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: ŁĄCZNIKI WKLEJANE CERESIT DO WZMACNIANIA BETONOWYCH I ŻELBETOWYCH ŚCIAN WARSTWOWYCH w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności : 29 września 2016 r. D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Załącznik: Postanowienia ogólne i techniczne Warszawa, 29 września 2011 r. Aprobata Techniczna ITB AT /2011 z września 2011 r. jest nowelizacją Aprobaty Technicznej ITB AT /2011 z lutego 2011 r. Dokument Aprobaty Technicznej ITB AT /2011 zawiera 16 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

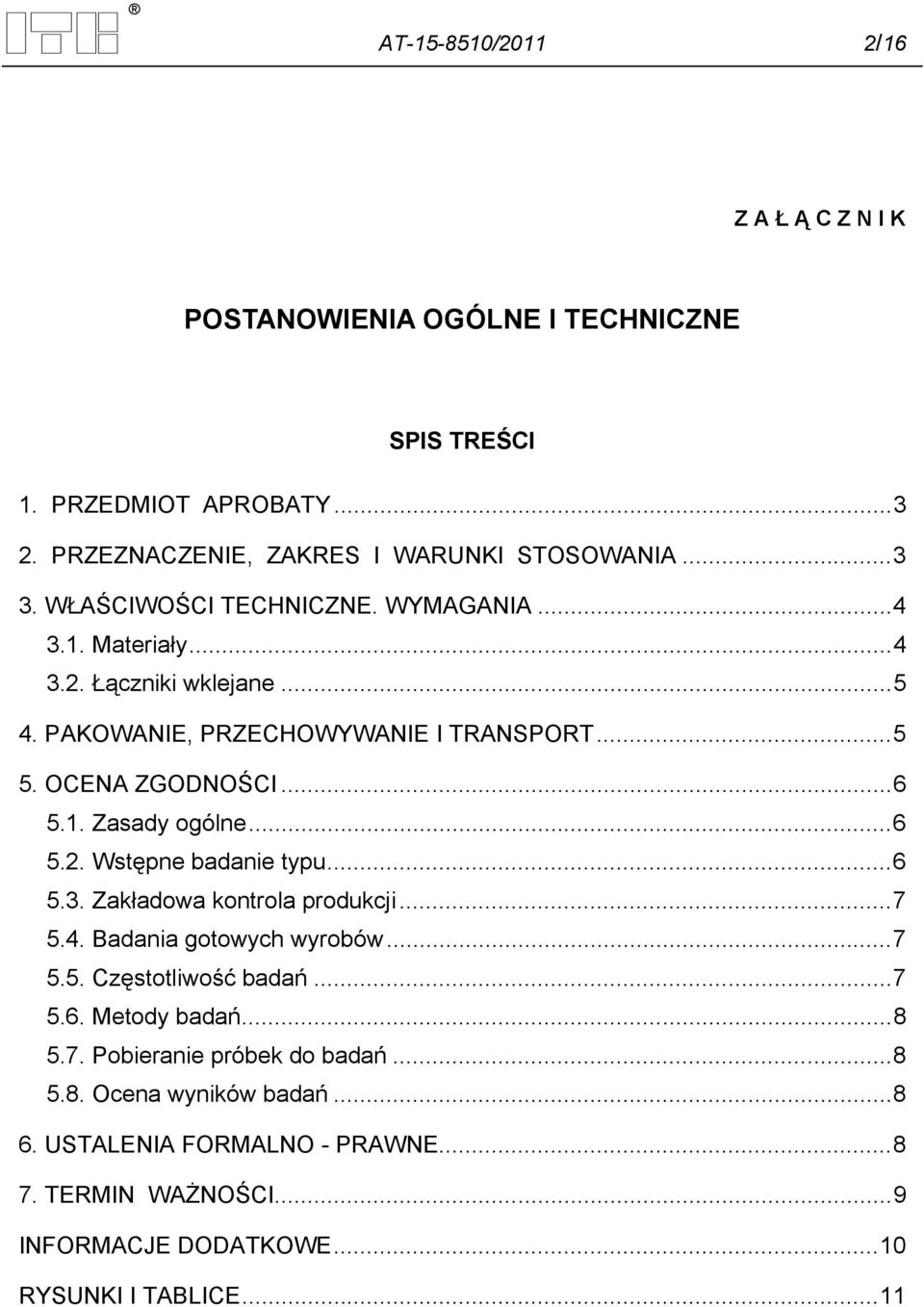

4 AT /2011 2/16 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Łączniki wklejane PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO - PRAWNE TERMIN WAŻNOŚCI... 9 INFORMACJE DODATKOWE RYSUNKI I TABLICE... 11

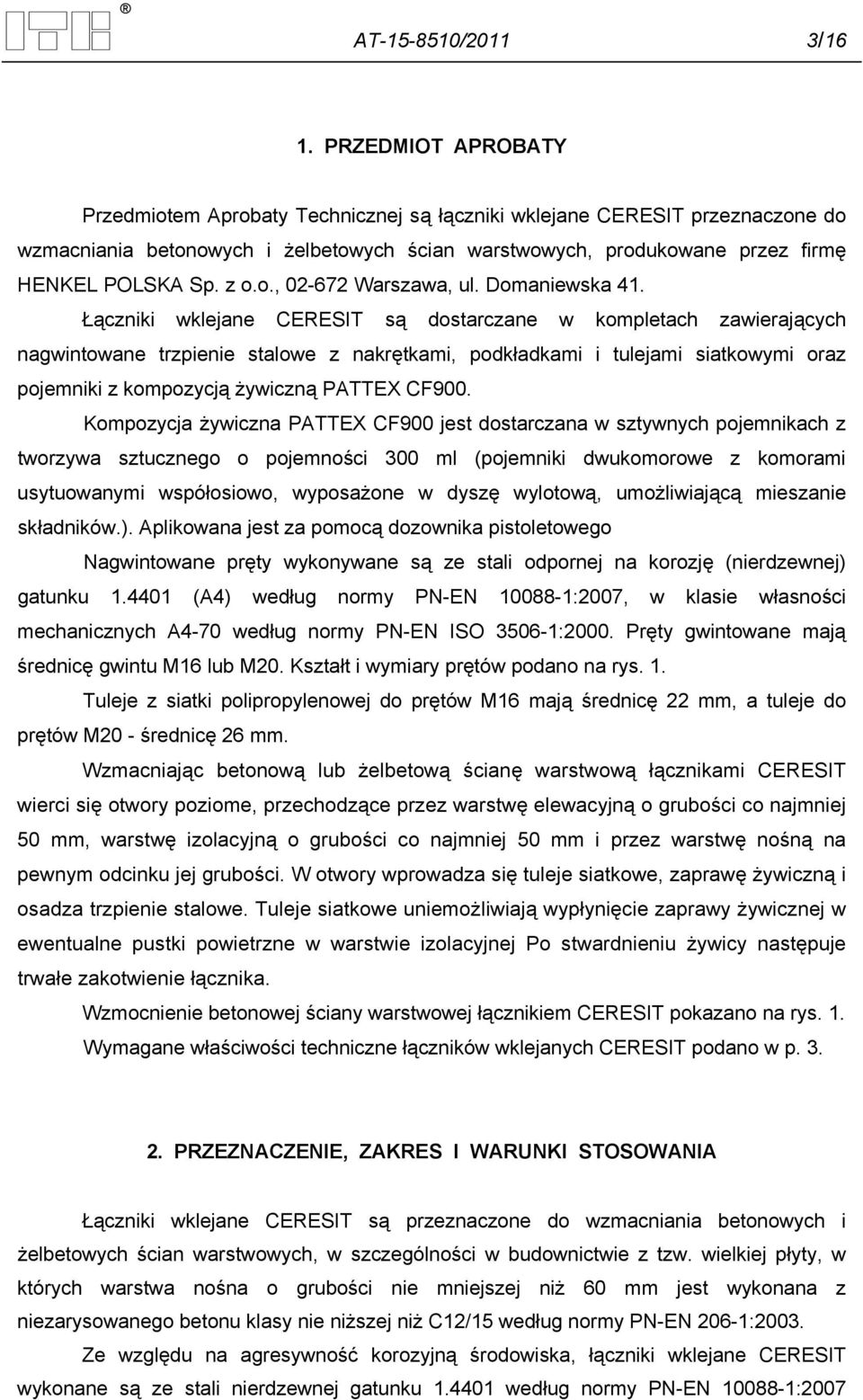

5 AT /2011 3/16 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej są łączniki wklejane CERESIT przeznaczone do wzmacniania betonowych i żelbetowych ścian warstwowych, produkowane przez firmę HENKEL POLSKA Sp. z o.o., Warszawa, ul. Domaniewska 41. Łączniki wklejane CERESIT są dostarczane w kompletach zawierających nagwintowane trzpienie stalowe z nakrętkami, podkładkami i tulejami siatkowymi oraz pojemniki z kompozycją żywiczną PATTEX CF900. Kompozycja żywiczna PATTEX CF900 jest dostarczana w sztywnych pojemnikach z tworzywa sztucznego o pojemności 300 ml (pojemniki dwukomorowe z komorami usytuowanymi współosiowo, wyposażone w dyszę wylotową, umożliwiającą mieszanie składników.). Aplikowana jest za pomocą dozownika pistoletowego Nagwintowane pręty wykonywane są ze stali odpornej na korozję (nierdzewnej) gatunku (A4) według normy PN-EN :2007, w klasie własności mechanicznych A4-70 według normy PN-EN ISO :2000. Pręty gwintowane mają średnicę gwintu M16 lub M20. Kształt i wymiary prętów podano na rys. 1. Tuleje z siatki polipropylenowej do prętów M16 mają średnicę 22 mm, a tuleje do prętów M20 - średnicę 26 mm. Wzmacniając betonową lub żelbetową ścianę warstwową łącznikami CERESIT wierci się otwory poziome, przechodzące przez warstwę elewacyjną o grubości co najmniej 50 mm, warstwę izolacyjną o grubości co najmniej 50 mm i przez warstwę nośną na pewnym odcinku jej grubości. W otwory wprowadza się tuleje siatkowe, zaprawę żywiczną i osadza trzpienie stalowe. Tuleje siatkowe uniemożliwiają wypłynięcie zaprawy żywicznej w ewentualne pustki powietrzne w warstwie izolacyjnej Po stwardnieniu żywicy następuje trwałe zakotwienie łącznika. Wzmocnienie betonowej ściany warstwowej łącznikiem CERESIT pokazano na rys. 1. Wymagane właściwości techniczne łączników wklejanych CERESIT podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Łączniki wklejane CERESIT są przeznaczone do wzmacniania betonowych i żelbetowych ścian warstwowych, w szczególności w budownictwie z tzw. wielkiej płyty, w których warstwa nośna o grubości nie mniejszej niż 60 mm jest wykonana z niezarysowanego betonu klasy nie niższej niż C12/15 według normy PN-EN 206-1:2003. Ze względu na agresywność korozyjną środowiska, łączniki wklejane CERESIT wykonane są ze stali nierdzewnej gatunku według normy PN-EN :2007

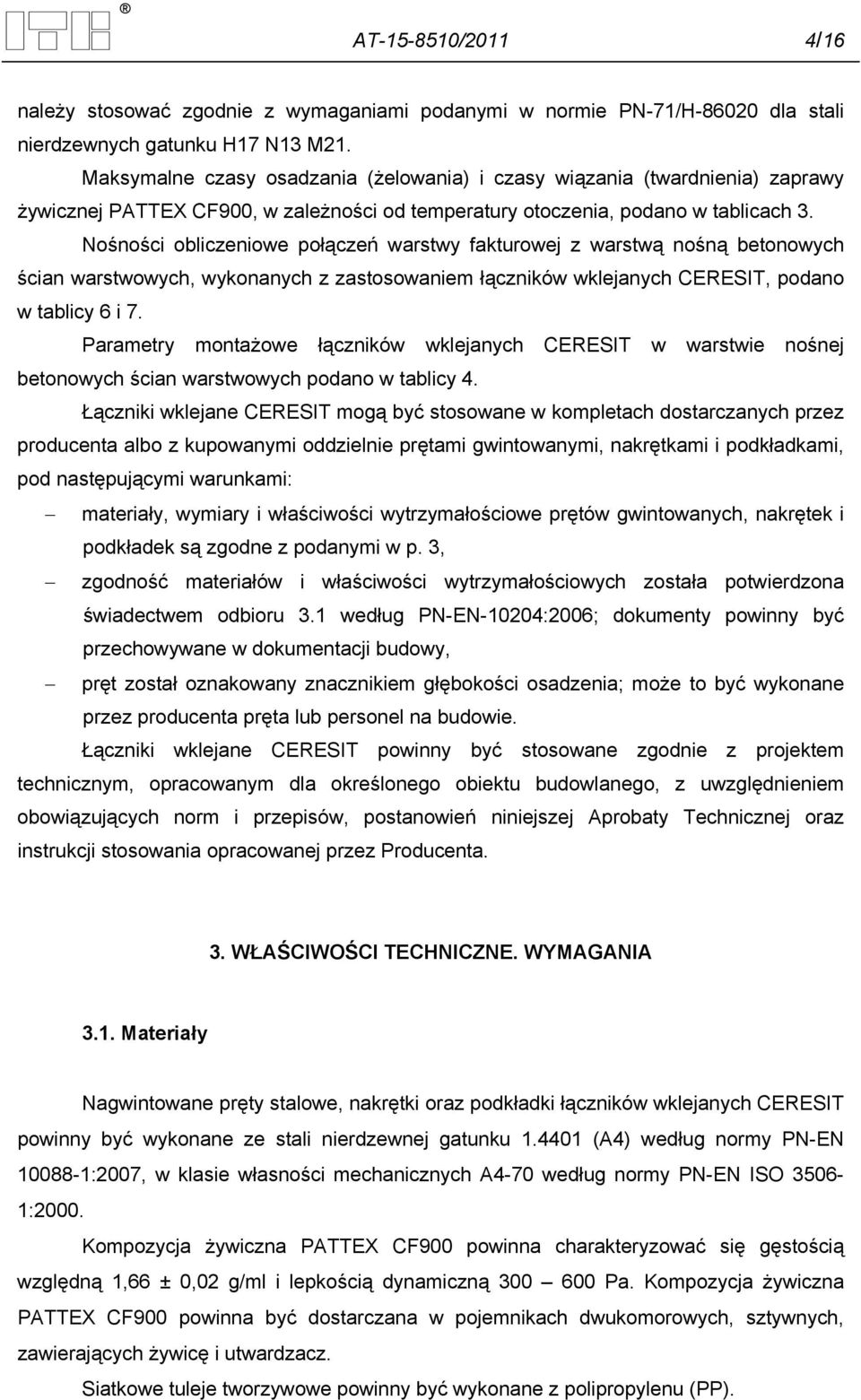

6 AT /2011 4/16 należy stosować zgodnie z wymaganiami podanymi w normie PN-71/H dla stali nierdzewnych gatunku H17 N13 M21. Maksymalne czasy osadzania (żelowania) i czasy wiązania (twardnienia) zaprawy żywicznej PATTEX CF900, w zależności od temperatury otoczenia, podano w tablicach 3. Nośności obliczeniowe połączeń warstwy fakturowej z warstwą nośną betonowych ścian warstwowych, wykonanych z zastosowaniem łączników wklejanych CERESIT, podano w tablicy 6 i 7. Parametry montażowe łączników wklejanych CERESIT w warstwie nośnej betonowych ścian warstwowych podano w tablicy 4. Łączniki wklejane CERESIT mogą być stosowane w kompletach dostarczanych przez producenta albo z kupowanymi oddzielnie prętami gwintowanymi, nakrętkami i podkładkami, pod następującymi warunkami: materiały, wymiary i właściwości wytrzymałościowe prętów gwintowanych, nakrętek i podkładek są zgodne z podanymi w p. 3, zgodność materiałów i właściwości wytrzymałościowych została potwierdzona świadectwem odbioru 3.1 według PN-EN-10204:2006; dokumenty powinny być przechowywane w dokumentacji budowy, pręt został oznakowany znacznikiem głębokości osadzenia; może to być wykonane przez producenta pręta lub personel na budowie. Łączniki wklejane CERESIT powinny być stosowane zgodnie z projektem technicznym, opracowanym dla określonego obiektu budowlanego, z uwzględnieniem obowiązujących norm i przepisów, postanowień niniejszej Aprobaty Technicznej oraz instrukcji stosowania opracowanej przez Producenta. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Nagwintowane pręty stalowe, nakrętki oraz podkładki łączników wklejanych CERESIT powinny być wykonane ze stali nierdzewnej gatunku (A4) według normy PN-EN :2007, w klasie własności mechanicznych A4-70 według normy PN-EN ISO :2000. Kompozycja żywiczna PATTEX CF900 powinna charakteryzować się gęstością względną 1,66 ± 0,02 g/ml i lepkością dynamiczną Pa. Kompozycja żywiczna PATTEX CF900 powinna być dostarczana w pojemnikach dwukomorowych, sztywnych, zawierających żywicę i utwardzacz. Siatkowe tuleje tworzywowe powinny być wykonane z polipropylenu (PP).

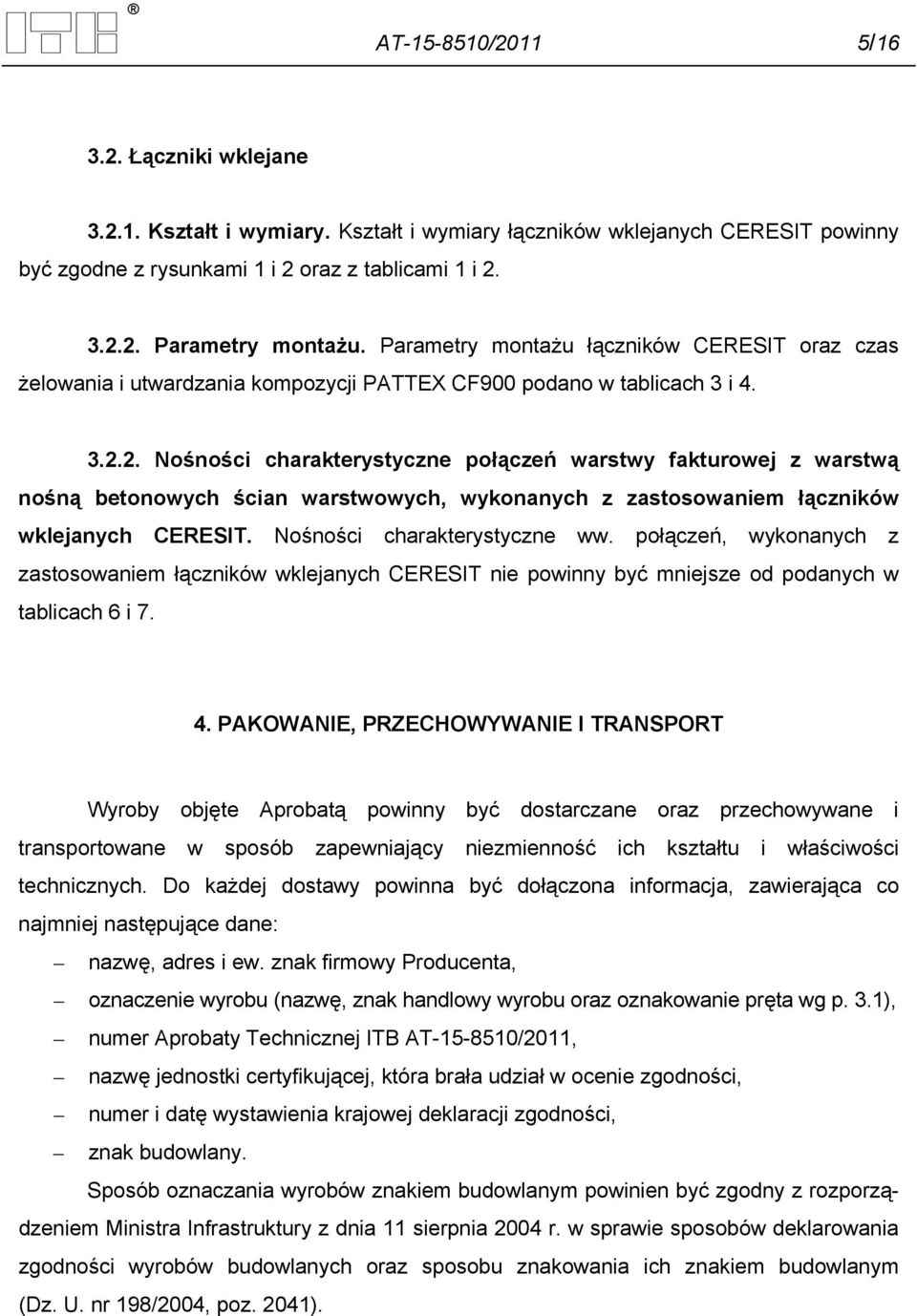

7 AT /2011 5/ Łączniki wklejane Kształt i wymiary. Kształt i wymiary łączników wklejanych CERESIT powinny być zgodne z rysunkami 1 i 2 oraz z tablicami 1 i Parametry montażu. Parametry montażu łączników CERESIT oraz czas żelowania i utwardzania kompozycji PATTEX CF900 podano w tablicach 3 i Nośności charakterystyczne połączeń warstwy fakturowej z warstwą nośną betonowych ścian warstwowych, wykonanych z zastosowaniem łączników wklejanych CERESIT. Nośności charakterystyczne ww. połączeń, wykonanych z zastosowaniem łączników wklejanych CERESIT nie powinny być mniejsze od podanych w tablicach 6 i PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Wyroby objęte Aprobatą powinny być dostarczane oraz przechowywane i transportowane w sposób zapewniający niezmienność ich kształtu i właściwości technicznych. Do każdej dostawy powinna być dołączona informacja, zawierająca co najmniej następujące dane: nazwę, adres i ew. znak firmowy Producenta, oznaczenie wyrobu (nazwę, znak handlowy wyrobu oraz oznakowanie pręta wg p. 3.1), numer Aprobaty Technicznej ITB AT /2011, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, numer i datę wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznaczania wyrobów znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041).

8 AT /2011 6/16 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2011 dokonuje Producent, stosując system 1. W przypadku systemu 1 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta, zgodnie z ustalonym planem badań, obejmujących badania podane w p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu łączników wklejanych CERESIT obejmuje nośności obliczeniowe połączeń warstwy fakturowej z warstwą nośną betonowych ścian warstwowych, wykonanych z zastosowaniem tych łączników.

9 AT /2011 7/16 Badania, które w procedurze aprobacyjnej stanowiły podstawę do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badania typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie surowców i składników, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2011. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania uzupełniające Badania bieżące. Badania bieżące obejmują sprawdzenie: a) kształtu i wymiarów prętów oraz tulei, b) gęstości i lepkości dynamicznej kompozycji żywicznej Badania uzupełniające. Badania uzupełniające obejmują sprawdzenie nośności charakterystycznych zamocowań łączników wklejanych Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na 3 lata.

10 AT /2011 8/ Metody badań Sprawdzenie gęstości i lepkości dynamicznej. Gęstość kompozycji należy oznaczyć za pomocą piknometru. Badanie lepkości dynamicznej kompozycji należy przeprowadzić za pomocą rotametru typu Rheolab MC 10, w temperaturze 23 o C, oznaczając opór jaki stawia masa podczas obracania się w urządzeniu Sprawdzenie kształtu i wymiarów. Sprawdzenie wymiarów należy przeprowadzać za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0,01 mm. Kształt należy sprawdzać przez porównanie z rys. 1 i Sprawdzenie nośności charakterystycznych połączeń warstwy fakturowej z warstwą nośną betonowych ścian warstwowych, wykonanych z zastosowaniem łączników wklejanych. Sprawdzenie ww. nośności charakterystycznych połączeń należy przeprowadzać na łącznikach osadzonych w warstwie nośnej z betonu klasy C12/15 według normy PN-EN 206-1:2003, stosując schemat obciążeń łączników przedstawiony na rys. 3. Pomiaru sił należy dokonywać za pomocą urządzenia o zakresie dobranym do spodziewanej wartości siły niszczącej, umożliwiającego stałe i powolne zwiększanie siły aż do zniszczenia. Błąd pomiaru nie powinien przekraczać 3% w całym zakresie pomiarowym Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane łączniki wklejane CERESIT należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO - PRAWNE 6.1. Niniejsza Aprobata Techniczna ITB zastępuje Aprobatę Techniczną ITB AT /2011 z lutego Aprobata Techniczna ITB AT /2011 jest dokumentem stwierdzającym przydatność łączników wklejanych CERESIT do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty.

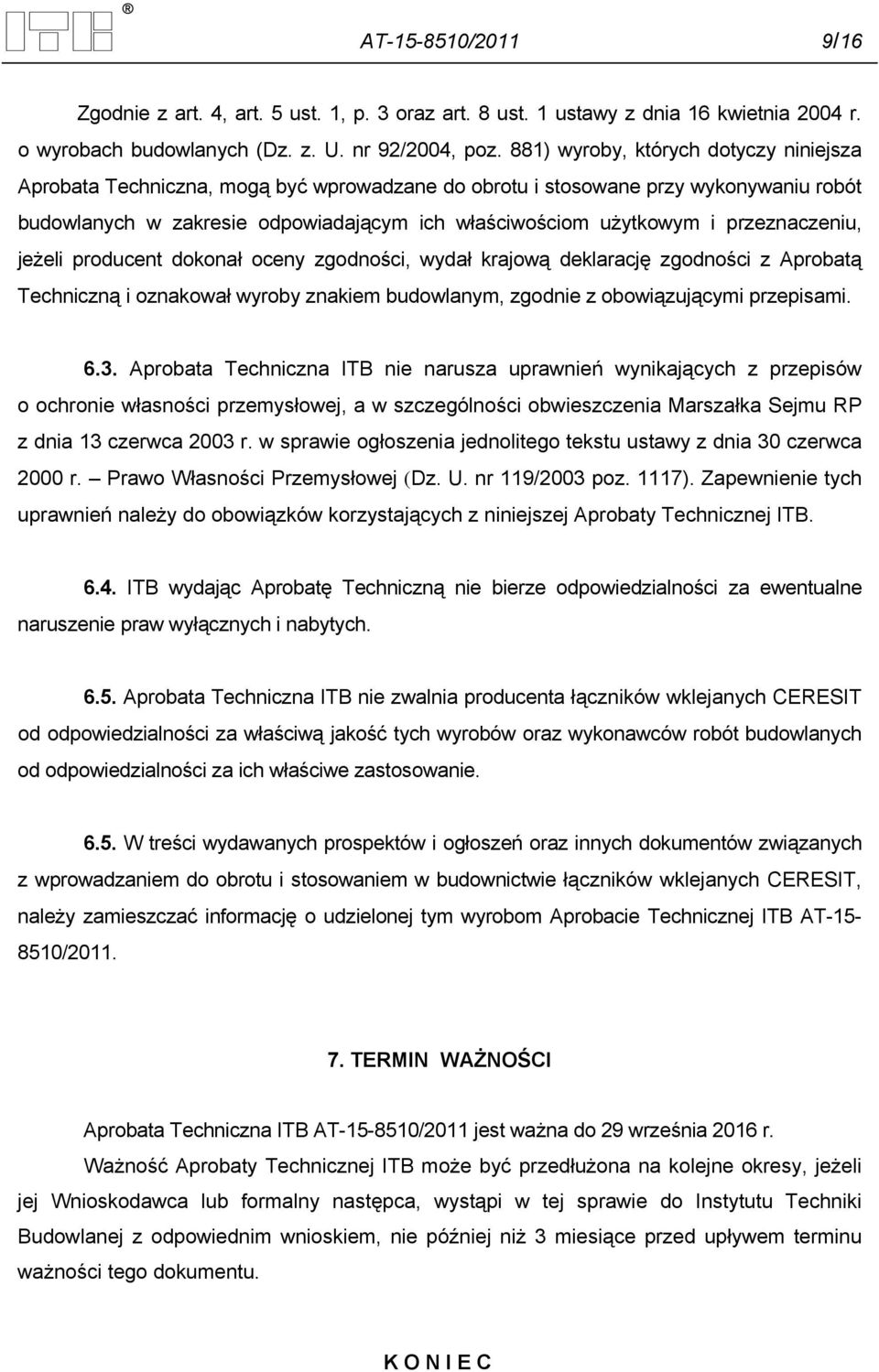

11 AT /2011 9/16 Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. z. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (Dz. U. nr 119/2003 poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta łączników wklejanych CERESIT od odpowiedzialności za właściwą jakość tych wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za ich właściwe zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie łączników wklejanych CERESIT, należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2011 jest ważna do 29 września 2016 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K O N I E C

12 AT / /16 INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja, zgodność PN-EN :2007 Stale odporne na korozję. Część 1: Gatunki stali odpornych na korozję PN-EN 10204:2006 Wyroby metalowe. Rodzaje dokumentów kontroli PN-71/H Stal odporna na korozję (nierdzewna i kwasoodporna). Gatunki PN-EN ISO :2000 Własności mechaniczne części złącznych ze stali nierdzewnych odpornych na korozję. Śruby i śruby dwustronne PN-83/N Statystyczna kontroli jakości. Losowy wybór jednostek produktu do próbki Raporty, sprawozdania z badań, oceny, klasyfikacje 1. LOK /11/R15OSK. Stalowe łączniki wklejane do wzmacniania prefabrykowanych ścian warstwowych budynków wielkopłytowych. Laboratorium Łączników i Wyrobów Budowlanych LOK, Katowice 2011 r. 2. Ocena Techniczna do postępowania aprobacyjnego na podstawie Raportu z badań nr LOK-742/A/2007, Instytut Techniki Budowlanej, Oddział Śląski w Katowicach 3. LOK-742/A/2007. Raport z badań dotyczące stalowych łączników wklejanych do wzmacniania prefabrykowanych ścian warstwowych budynków wielkopłytowych. Laboratorium Łączników i Wyrobów Budowlanych LOK, Katowice 2007 r.

13 AT / /16 RYSUNKI I TABLICE Rys. 1. Schemat wzmocnienia betonowej ściany warstwowej oraz elementy łącznika wklejanego CERESIT Rys. 2. Oznaczenie głębokości osadzenia łącznika w warstwie nośnej Rys. 3. Schemat obciążenia 2 łączników wklejanych CERESIT, łączących warstwę fakturową w warstwą nośną betonowej ściany warstwowej Tablica 1. Wymiary nagwintowanych prętów stalowych Tablica 2. Wymiary tworzywowych tulei siatkowych Tablica 3. Maksymalne czasy osadzania (żelowania) i wiązania (twardnienia) kompozycji żywicznej PATTEX CF Tablica 4. Parametry montażowe łączników CERESIT Tablica 5. Klasa własności mechanicznych prętów gwintowanych Tablica 6. Nośności na ścianie przy zginaniu stalowych łączników CEREST przy ograniczeniu przemieszczenia do 3 mm Tablica 7. Nośności na ścianie przy zginaniu stalowych łączników CEREST przy ograniczeniu przemieszczenia do 5 mm... 16

14 AT / /16 Rys. 1. Schemat wzmocnienia betonowej ściany warstwowej oraz elementy łącznika wklejanego CERESIT

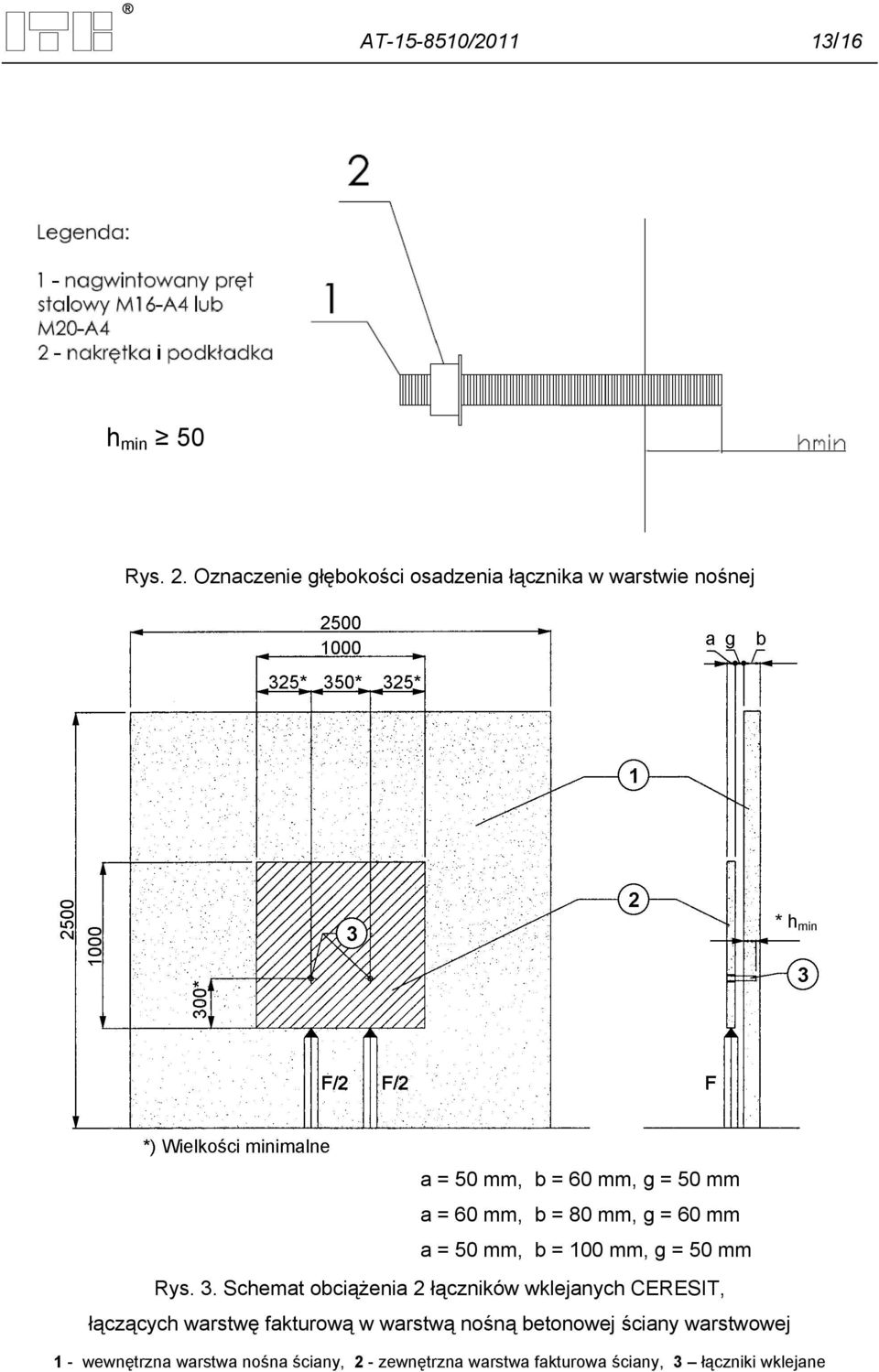

15 AT / /16 h min 50 Rys. 2. Oznaczenie głębokości osadzenia łącznika w warstwie nośnej * h min a = 50 mm, b = 60 mm, g = 50 mm a = 60 mm, b = 80 mm, g = 60 mm a = 50 mm, b = 100 mm, g = 50 mm Rys. 3. Schemat obciążenia 2 łączników wklejanych CERESIT, łączących warstwę fakturową w warstwą nośną betonowej ściany warstwowej 1 - wewnętrzna warstwa nośna ściany, 2 - zewnętrzna warstwa fakturowa ściany, 3 łączniki wklejane

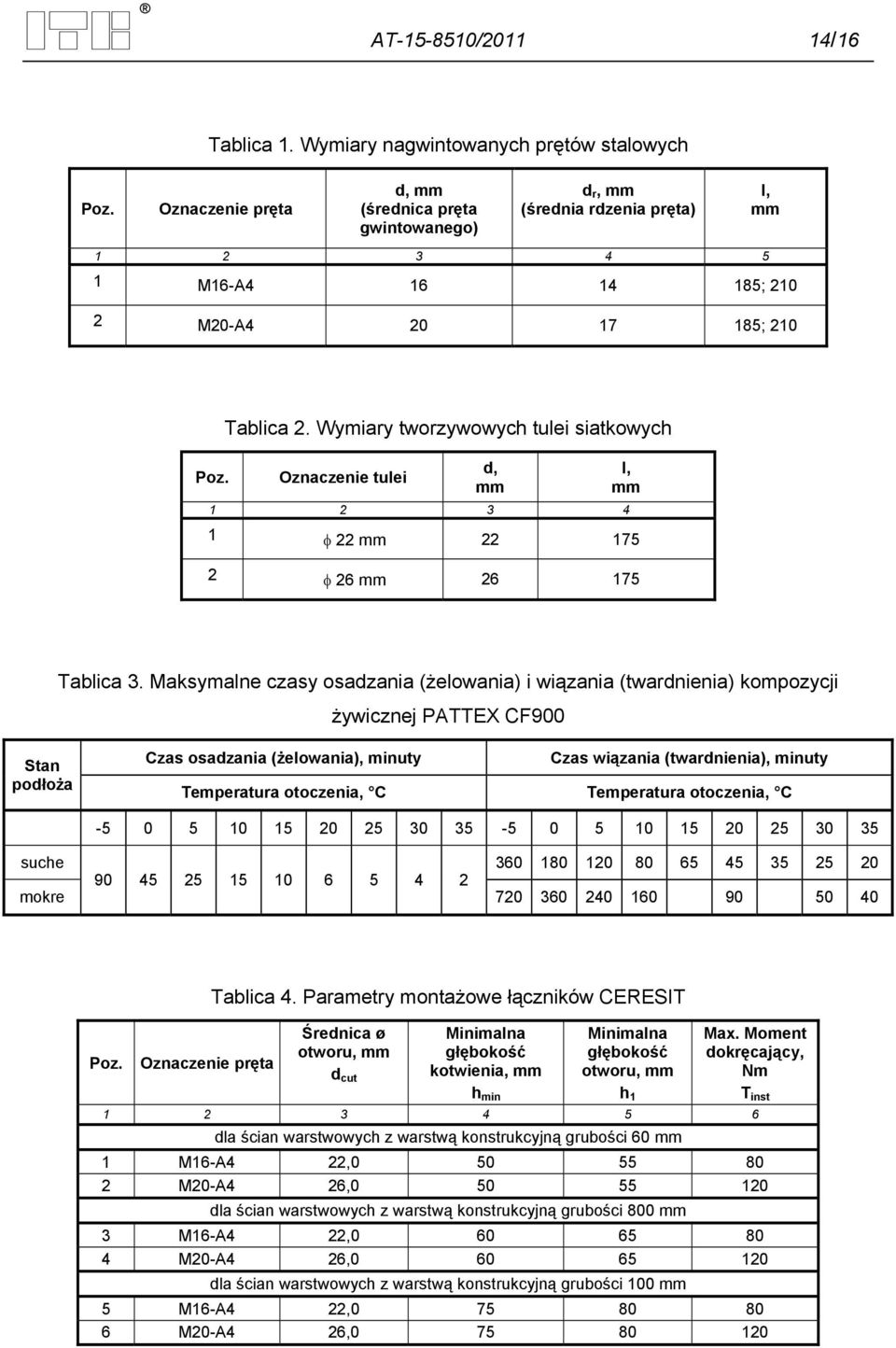

16 AT / /16 Tablica 1. Wymiary nagwintowanych prętów stalowych Poz. Oznaczenie pręta d, mm (średnica pręta gwintowanego) d r, mm (średnia rdzenia pręta) l, mm M16-A ; M20-A ; 210 Poz. Tablica 2. Wymiary tworzywowych tulei siatkowych Oznaczenie tulei d, mm l, mm mm mm Tablica 3. Maksymalne czasy osadzania (żelowania) i wiązania (twardnienia) kompozycji żywicznej PATTEX CF900 Stan podłoża Czas osadzania (żelowania), minuty Czas wiązania (twardnienia), minuty Temperatura otoczenia, C Temperatura otoczenia, C suche mokre Poz. Oznaczenie pręta Tablica 4. Parametry montażowe łączników CERESIT Średnica ø otworu, mm d cut Minimalna głębokość kotwienia, mm Minimalna głębokość otworu, mm Max. Moment dokręcający, Nm T inst h min h dla ścian warstwowych z warstwą konstrukcyjną grubości 60 mm 1 M16-A4 22, M20-A4 26, dla ścian warstwowych z warstwą konstrukcyjną grubości 800 mm 3 M16-A4 22, M20-A4 26, dla ścian warstwowych z warstwą konstrukcyjną grubości 100 mm 5 M16-A4 22, M20-A4 26,

17 AT / /16 Tablica 5. Klasa własności mechanicznych prętów gwintowanych Poz. Typ pręta Średnia siła niszcząca F m, kn Wytrzymałość na rozciąganie R m, Mpa M16-A4 122, M20-A4 173,3 736 Tablica 6. Nośności na ścinanie przy zginaniu stalowych łączników CEREST przy ograniczeniu przemieszczenia do 3 mm Poz. Ilość łączników w połączeniu Siła przy przemieszczeniu 3 mm F Ru, m, kn Nośność charakterystyczna N Rk, kn Nośność obliczeniowa N sd, kn łączniki mocowane w betonowej ścianie nośnej grubości min. 60 mm 1 2 x M16 24,0 16,8 8,0 2 2 x M20 28,9 20,2 9,6 łączniki mocowane w betonowej ścianie nośnej grubości min. 80 mm 3 2 x M16 20,3 14,2 6,7 4 2 x M20 31,6 22,1 10,5 łączniki mocowane w betonowej ścianie nośnej grubości min. 100 mm 5 2 x M16 8,7 6,1 3,2 6 2 x M20 13,0 9,1 4,3

18 AT / /16 Tablica 7. Nośności na ścinanie przy zginaniu stalowych łączników CEREST przy ograniczeniu przemieszczenia do 5 mm Poz. Ilość łączników w połączeniu Siła przy przemieszczeniu 3 mm F Ru, m, kn Nośność charakterystyczna N Rk, kn Nośność obliczeniowa N sd, kn łączniki mocowane w betonowej ścianie nośnej grubości min. 60 mm 1 2 x M16 34,4 24,1 11,4 2 2 x M20 38,7 27,0 12,9 łączniki mocowane w betonowej ścianie nośnej grubości min. 80 mm 3 2 x M16 26,4 18,4 8,8 4 2 x M20 42,5 29,7 14,1 łączniki mocowane w betonowej ścianie nośnej grubości min. 100 mm 5 2 x M16 12,8 8,9 4,2 6 2 x M20 19,4 13,5 6,4

19 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny ANEKS NR 1 DO APROBATY TECHNICZNEJ ITB AT /2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497), na wniosek firmy: HENKEL POLSKA Sp. z o.o Warszawa, ul. Domaniewska 41 do Aprobaty Technicznej AT /2011 stwierdzającej przydatność do stosowania w budownictwie wyrobów pod nazwą: ŁĄCZNIKI WKLEJANE CERESIT DO WZMACNIANIA BETONOWYCH I ŻELBETOWYCH ŚCIAN WARSTWOWYCH wprowadza się zmiany wyszczególnione na stronach 2 4 Aneksu D Y R E K T O R w/z Zastępca Dyrektora ds. Współpracy z Gospodarką Jan Bobrowicz Warszawa, 10 lutego 2012 r. Aneks nr 1 do Aprobaty Technicznej ITB AT /2011 zawiera 4 strony.

20 Aneks nr 1 do AT /2011 2/4 1. Rysunek 1 w Aprobacie Technicznej ITB AT /2011 zmienia się na: Rys. 1. Schemat wzmocnienia betonowej ściany warstwowej oraz elementy łącznika wklejanego CERESIT

21 Aneks nr 1 do AT /2011 3/4 2. Rysunek 3 w Aprobacie Technicznej ITB AT /2011 zmienia się na: * h min a = 50 mm, b = 60 mm, g = 50 mm a = 60 mm, b = 80 mm, g = 60 mm Rys. 3. Schemat obciążenia 2 łączników wklejanych CERESIT, łączących warstwę fakturową w warstwą nośną betonowej ściany warstwowej 1 - wewnętrzna warstwa nośna ściany, 2 - zewnętrzna warstwa fakturowa ściany, 3 łączniki wklejane 3. Tablicę 4 w Aprobacie Technicznej ITB AT /2011 zmienia się na: Poz. Oznaczenie pręta Tablica 4. Parametry montażowe łączników CERESIT Średnica ø otworu, mm d cut Minimalna głębokość kotwienia, mm Minimalna głębokość otworu, mm Max. Moment dokręcający, Nm T inst h min h dla ścian warstwowych z warstwą konstrukcyjną grubości co najmniej 60 mm 1 M16-A4 22, M20-A4 26, dla ścian warstwowych z warstwą konstrukcyjną grubości co najmniej 80 mm 3 M16-A4 22, M20-A4 26,

22 Aneks nr 1 do AT /2011 4/4 4. Tablice 6 i 7 w Aprobacie Technicznej ITB AT /2011 zmienia się na: Tablica 6. Nośności na ścinanie przy zginaniu stalowych łączników CEREST przy ograniczeniu przemieszczenia do 3 mm Poz. Oznaczenie łącznika Siła przy przemieszczeniu 3 mm F Ru, m, kn Nośność charakterystyczna łącznika 1) N Rk, kn Nośność obliczeniowa łącznika 1) N sd, kn łączniki mocowane w betonowej ścianie nośnej grubości co najmniej 60 mm z głębokością zakotwienia co najmniej 50 mm 1 M16 12,0 8,4 4,0 2 M20 14,45 10,1 4,8 łączniki mocowane w betonowej ścianie nośnej grubości co najmniej 80 mm z głębokością zakotwienia co najmniej 60 mm 3 M16 10,15 7,1 3,35 4 M20 15,8 11,05 5,25 1) - nośność pojedynczego łącznika określana zgodnie ze schematem pokazanym na rysunku 3 Tablica 7. Nośności na ścinanie przy zginaniu stalowych łączników CEREST przy ograniczeniu przemieszczenia do 5 mm Poz. Oznaczenie łącznika Siła przy przemieszczeniu 5 mm F Ru, m, kn Nośność charakterystyczna łącznika 1) N Rk, kn Nośność obliczeniowa łącznika 1) N sd, kn łączniki mocowane w betonowej ścianie nośnej grubości co najmniej 60 mm z głębokością zakotwienia co najmniej 50 mm 1 M16 17,2 12,05 5,7 2 M20 19,35 13,5 6,45 łączniki mocowane w betonowej ścianie nośnej grubości co najmniej 80 mm z głębokością zakotwienia co najmniej 60 mm 3 M16 13,2 9,2 4,4 4 M20 21,25 14,85 7,0 1) - nośność pojedynczego łącznika określana zgodnie ze schematem pokazanym na rysunku 3 5. Z p. Raporty, sprawozdania z badań, oceny, klasyfikacje usuwa się poz. 3. KONIEC
