1 APROBATA TECHNICZNA ITB AT /2010 Pianki poliuretanowe Wkręt-met Piana Pistoletowa PROFESSIONAL, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION, Wkręt-met Piana Pistoletowa PROFESIONAL 65, Wkręt-met Piana Pistoletowa PROFESSIONAL Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL 65 Winter, Wkręt-met Piana Wężykowa MULTI, Wkręt-met Piana Wężykowa MULTI Winter, Wkręt-met Piana Wężykowa PIONEER, Wkręt-met Piana Wężykowa PIONEER Winter, Wkręt-met Piana Pistoletowa PREMIUM, Wkręt-met Piana Wężykowa PREMIUM Winter WARSZAWA

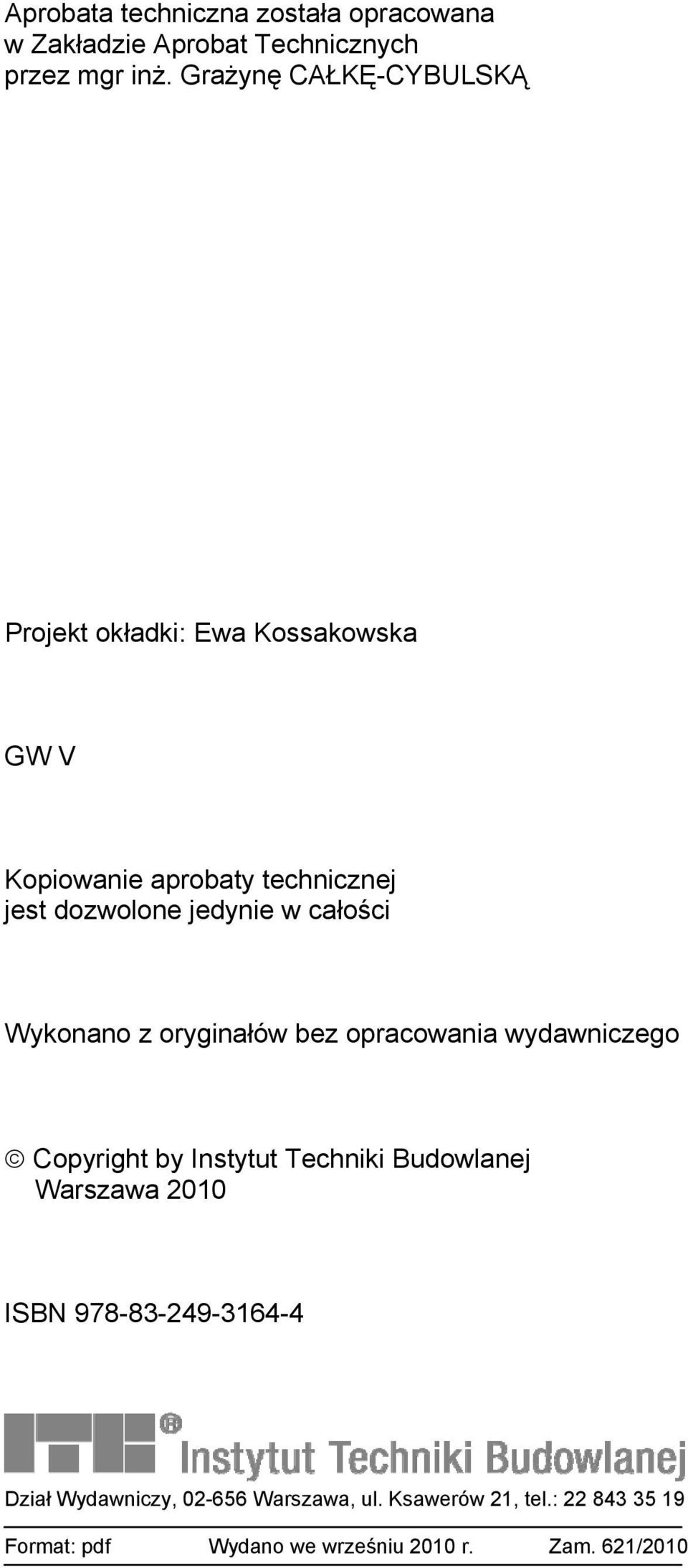

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Grażynę CAŁKĘ-CYBULSKĄ Projekt okładki: Ewa Kossakowska GW V Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2010 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano we wrześniu 2010 r. Zam. 621/2010

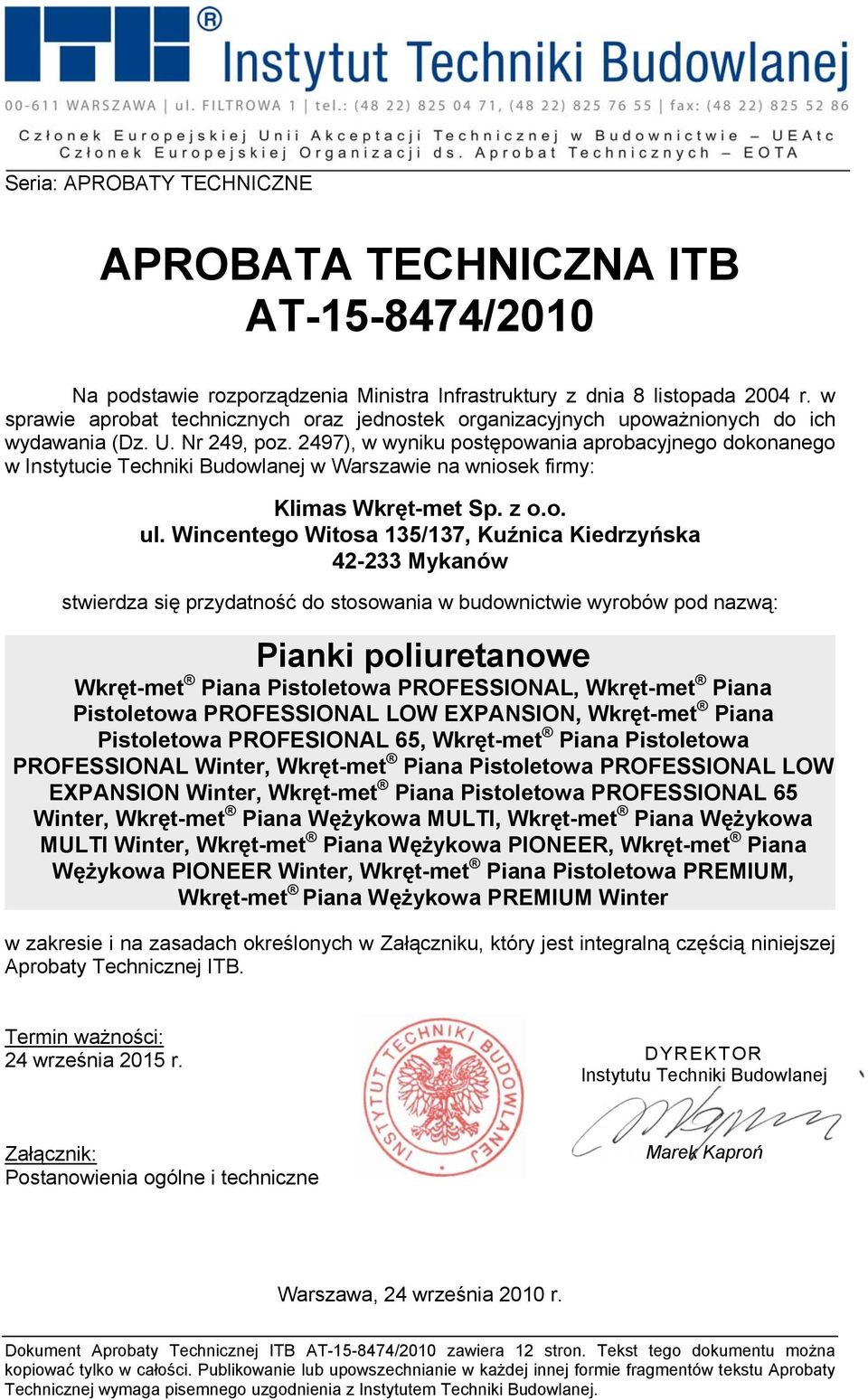

3 Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT /2010 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: Klimas Wkręt-met Sp. z o.o. ul. Wincentego Witosa 135/137, Kuźnica Kiedrzyńska Mykanów stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Pianki poliuretanowe Wkręt-met Piana Pistoletowa PROFESSIONAL, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION, Wkręt-met Piana Pistoletowa PROFESIONAL 65, Wkręt-met Piana Pistoletowa PROFESSIONAL Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL 65 Winter, Wkręt-met Piana Wężykowa MULTI, Wkręt-met Piana Wężykowa MULTI Winter, Wkręt-met Piana Wężykowa PIONEER, Wkręt-met Piana Wężykowa PIONEER Winter, Wkręt-met Piana Pistoletowa PREMIUM, Wkręt-met Piana Wężykowa PREMIUM Winter w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności: 24 września 2015 r. DYREKTOR Instytutu Techniki Budowlanej Załącznik: Postanowienia ogólne i techniczne Marek Kaproń Warszawa, 24 września 2010 r. Dokument Aprobaty Technicznej ITB AT /2010 zawiera 12 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

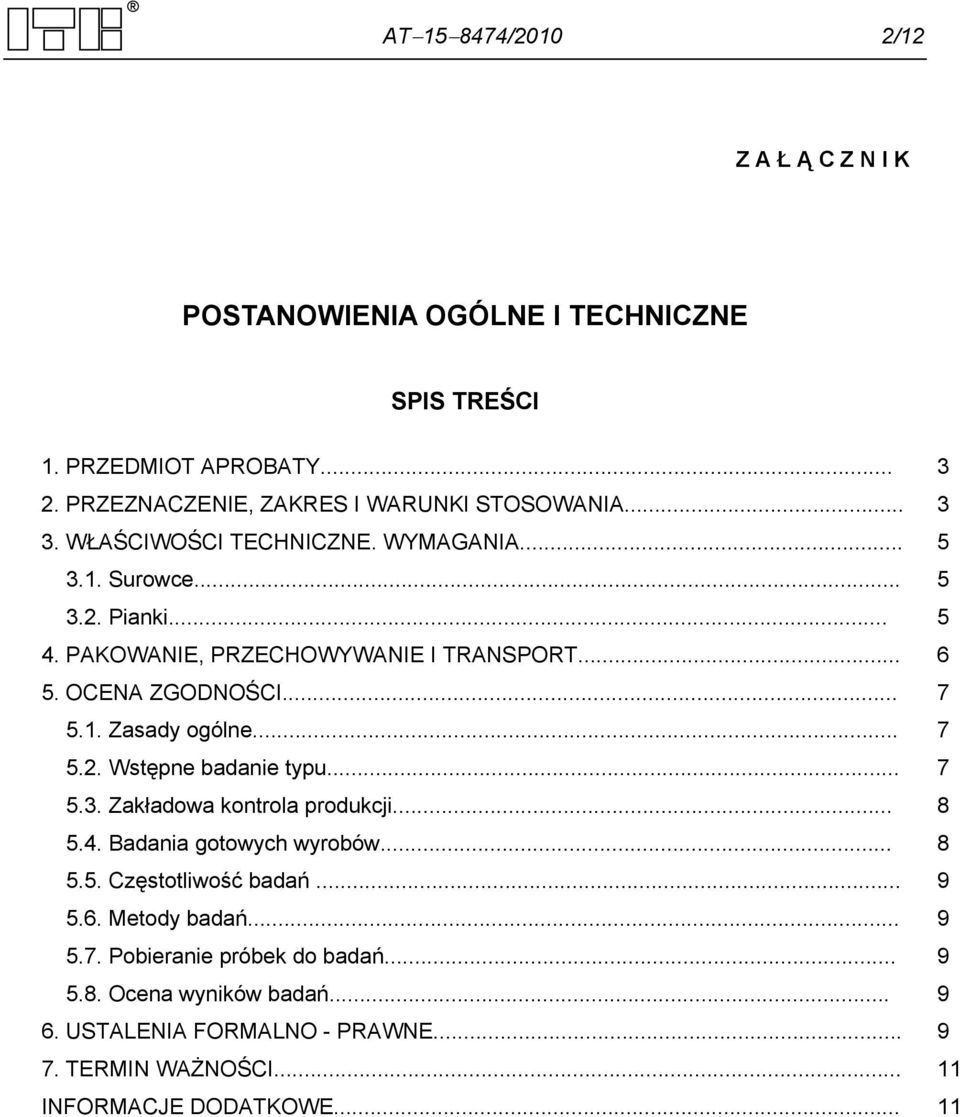

4 AT /2010 2/12 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Surowce Pianki PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO - PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE... 11

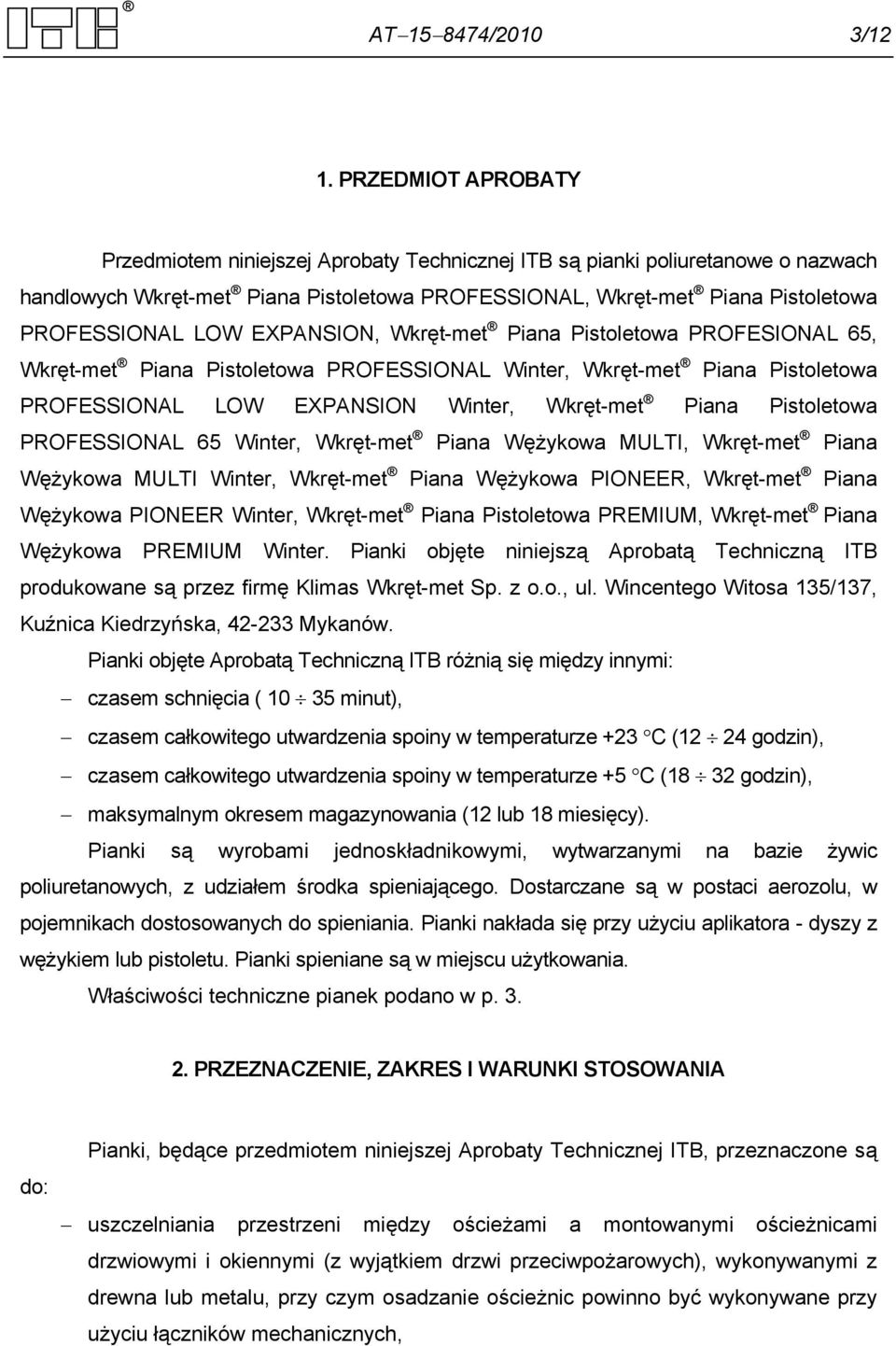

5 AT /2010 3/12 1. PRZEDMIOT APROBATY Przedmiotem niniejszej Aprobaty Technicznej ITB są pianki poliuretanowe o nazwach handlowych Wkręt-met Piana Pistoletowa PROFESSIONAL, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION, Wkręt-met Piana Pistoletowa PROFESIONAL 65, Wkręt-met Piana Pistoletowa PROFESSIONAL Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL 65 Winter, Wkręt-met Piana Wężykowa MULTI, Wkręt-met Piana Wężykowa MULTI Winter, Wkręt-met Piana Wężykowa PIONEER, Wkręt-met Piana Wężykowa PIONEER Winter, Wkręt-met Piana Pistoletowa PREMIUM, Wkręt-met Piana Wężykowa PREMIUM Winter. Pianki objęte niniejszą Aprobatą Techniczną ITB produkowane są przez firmę Klimas Wkręt-met Sp. z o.o., ul. Wincentego Witosa 135/137, Kuźnica Kiedrzyńska, Mykanów. Pianki objęte Aprobatą Techniczną ITB różnią się między innymi: czasem schnięcia ( minut), czasem całkowitego utwardzenia spoiny w temperaturze +23 C (12 24 godzin), czasem całkowitego utwardzenia spoiny w temperaturze +5 C (18 32 godzin), maksymalnym okresem magazynowania (12 lub 18 miesięcy). Pianki są wyrobami jednoskładnikowymi, wytwarzanymi na bazie żywic poliuretanowych, z udziałem środka spieniającego. Dostarczane są w postaci aerozolu, w pojemnikach dostosowanych do spieniania. Pianki nakłada się przy użyciu aplikatora - dyszy z wężykiem lub pistoletu. Pianki spieniane są w miejscu użytkowania. Właściwości techniczne pianek podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA do: Pianki, będące przedmiotem niniejszej Aprobaty Technicznej ITB, przeznaczone są uszczelniania przestrzeni między ościeżami a montowanymi ościeżnicami drzwiowymi i okiennymi (z wyjątkiem drzwi przeciwpożarowych), wykonywanymi z drewna lub metalu, przy czym osadzanie ościeżnic powinno być wykonywane przy użyciu łączników mechanicznych,

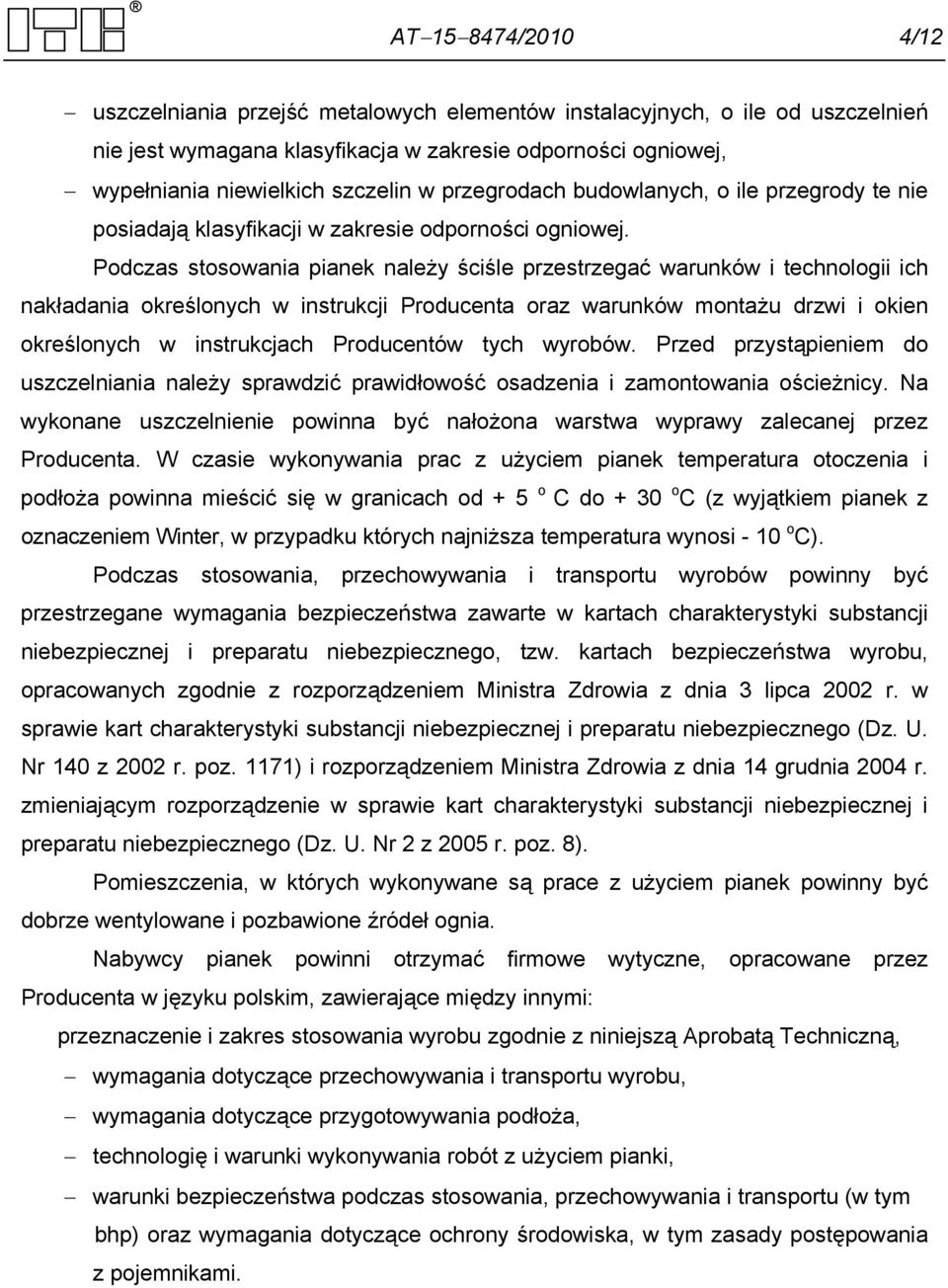

6 AT /2010 4/12 uszczelniania przejść metalowych elementów instalacyjnych, o ile od uszczelnień nie jest wymagana klasyfikacja w zakresie odporności ogniowej, wypełniania niewielkich szczelin w przegrodach budowlanych, o ile przegrody te nie posiadają klasyfikacji w zakresie odporności ogniowej. Podczas stosowania pianek należy ściśle przestrzegać warunków i technologii ich nakładania określonych w instrukcji Producenta oraz warunków montażu drzwi i okien określonych w instrukcjach Producentów tych wyrobów. Przed przystąpieniem do uszczelniania należy sprawdzić prawidłowość osadzenia i zamontowania ościeżnicy. Na wykonane uszczelnienie powinna być nałożona warstwa wyprawy zalecanej przez Producenta. W czasie wykonywania prac z użyciem pianek temperatura otoczenia i podłoża powinna mieścić się w granicach od + 5 o C do + 30 o C (z wyjątkiem pianek z oznaczeniem Winter, w przypadku których najniższa temperatura wynosi - 10 o C). Podczas stosowania, przechowywania i transportu wyrobów powinny być przestrzegane wymagania bezpieczeństwa zawarte w kartach charakterystyki substancji niebezpiecznej i preparatu niebezpiecznego, tzw. kartach bezpieczeństwa wyrobu, opracowanych zgodnie z rozporządzeniem Ministra Zdrowia z dnia 3 lipca 2002 r. w sprawie kart charakterystyki substancji niebezpiecznej i preparatu niebezpiecznego (Dz. U. Nr 140 z 2002 r. poz. 1171) i rozporządzeniem Ministra Zdrowia z dnia 14 grudnia 2004 r. zmieniającym rozporządzenie w sprawie kart charakterystyki substancji niebezpiecznej i preparatu niebezpiecznego (Dz. U. Nr 2 z 2005 r. poz. 8). Pomieszczenia, w których wykonywane są prace z użyciem pianek powinny być dobrze wentylowane i pozbawione źródeł ognia. Nabywcy pianek powinni otrzymać firmowe wytyczne, opracowane przez Producenta w języku polskim, zawierające między innymi: przeznaczenie i zakres stosowania wyrobu zgodnie z niniejszą Aprobatą Techniczną, wymagania dotyczące przechowywania i transportu wyrobu, wymagania dotyczące przygotowywania podłoża, technologię i warunki wykonywania robót z użyciem pianki, warunki bezpieczeństwa podczas stosowania, przechowywania i transportu (w tym bhp) oraz wymagania dotyczące ochrony środowiska, w tym zasady postępowania z pojemnikami.

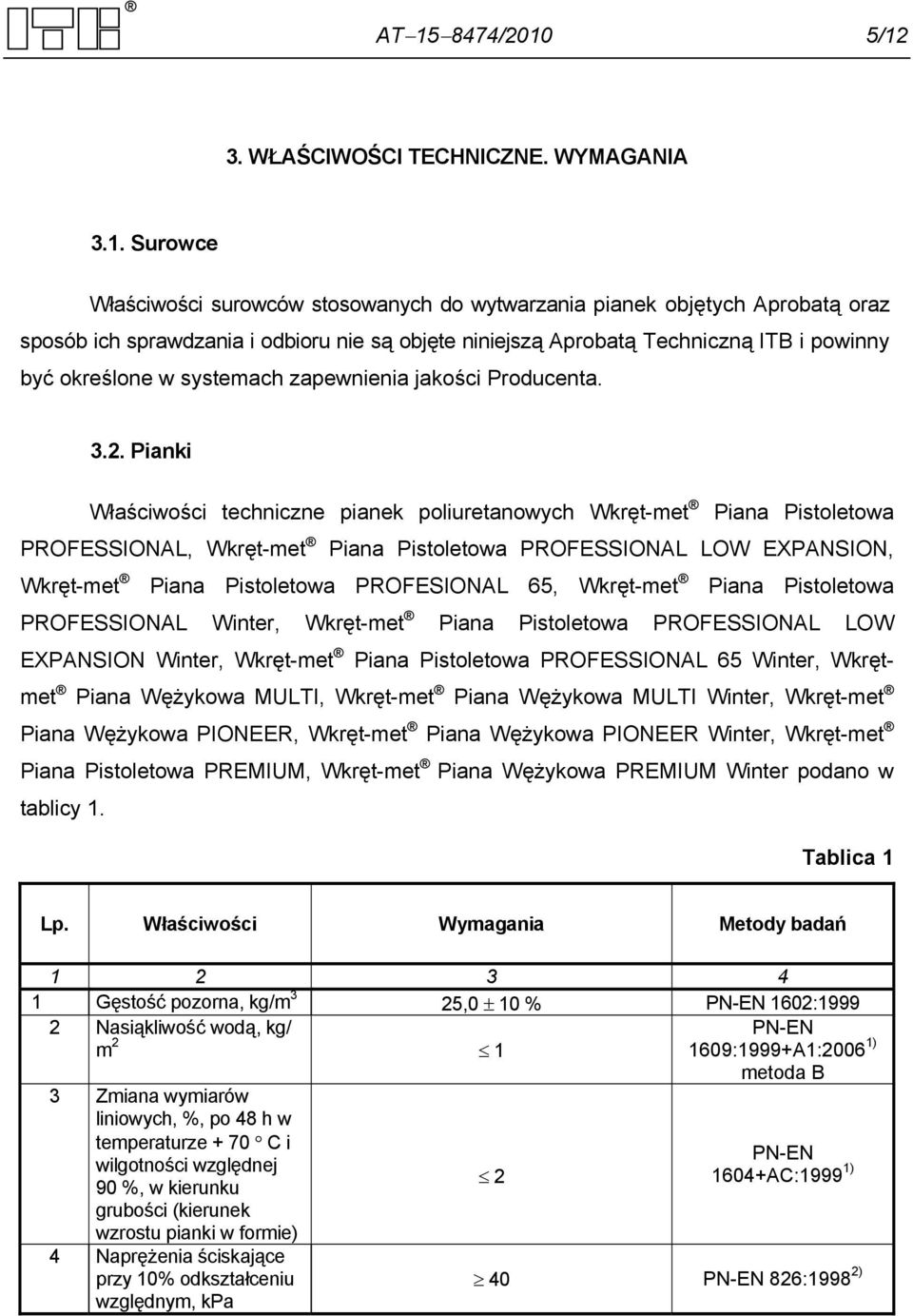

7 AT /2010 5/12 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Surowce Właściwości surowców stosowanych do wytwarzania pianek objętych Aprobatą oraz sposób ich sprawdzania i odbioru nie są objęte niniejszą Aprobatą Techniczną ITB i powinny być określone w systemach zapewnienia jakości Producenta Pianki Właściwości techniczne pianek poliuretanowych Wkręt-met Piana Pistoletowa PROFESSIONAL, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION, Wkręt-met Piana Pistoletowa PROFESIONAL 65, Wkręt-met Piana Pistoletowa PROFESSIONAL Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL 65 Winter, Wkrętmet Piana Wężykowa MULTI, Wkręt-met Piana Wężykowa MULTI Winter, Wkręt-met Piana Wężykowa PIONEER, Wkręt-met Piana Wężykowa PIONEER Winter, Wkręt-met Piana Pistoletowa PREMIUM, Wkręt-met Piana Wężykowa PREMIUM Winter podano w tablicy 1. Tablica 1 Lp. Właściwości Wymagania Metody badań Gęstość pozorna, kg/m 3 25,0 10 % PN-EN 1602: Nasiąkliwość wodą, kg/ m Zmiana wymiarów liniowych, %, po 48 h w temperaturze + 70 C i wilgotności względnej 90 %, w kierunku grubości (kierunek wzrostu pianki w formie) 4 Naprężenia ściskające przy 10% odkształceniu względnym, kpa 2 PN-EN 1609:1999+A1:2006 1) metoda B PN-EN 1604+AC:1999 1) 40 PN-EN 826:1998 2)

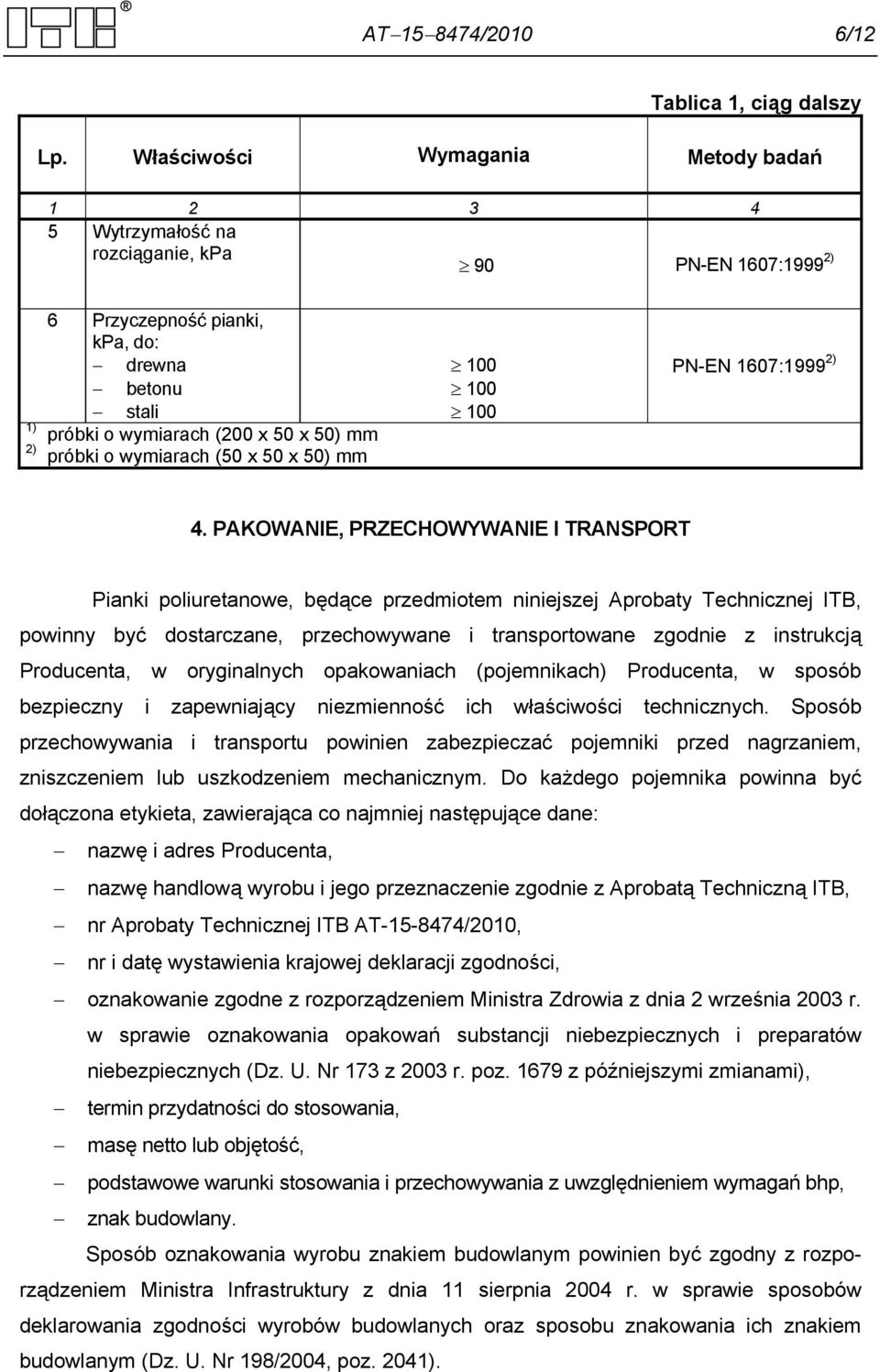

8 AT /2010 6/12 Tablica 1, ciąg dalszy Lp. Właściwości Wymagania Metody badań Wytrzymałość na rozciąganie, kpa 90 PN-EN 1607:1999 2) 1) 2) 6 Przyczepność pianki, kpa, do: drewna betonu stali próbki o wymiarach (200 x 50 x 50) mm próbki o wymiarach (50 x 50 x 50) mm PN-EN 1607:1999 2) 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Pianki poliuretanowe, będące przedmiotem niniejszej Aprobaty Technicznej ITB, powinny być dostarczane, przechowywane i transportowane zgodnie z instrukcją Producenta, w oryginalnych opakowaniach (pojemnikach) Producenta, w sposób bezpieczny i zapewniający niezmienność ich właściwości technicznych. Sposób przechowywania i transportu powinien zabezpieczać pojemniki przed nagrzaniem, zniszczeniem lub uszkodzeniem mechanicznym. Do każdego pojemnika powinna być dołączona etykieta, zawierająca co najmniej następujące dane: nazwę i adres Producenta, nazwę handlową wyrobu i jego przeznaczenie zgodnie z Aprobatą Techniczną ITB, nr Aprobaty Technicznej ITB AT /2010, nr i datę wystawienia krajowej deklaracji zgodności, oznakowanie zgodne z rozporządzeniem Ministra Zdrowia z dnia 2 września 2003 r. w sprawie oznakowania opakowań substancji niebezpiecznych i preparatów niebezpiecznych (Dz. U. Nr 173 z 2003 r. poz z późniejszymi zmianami), termin przydatności do stosowania, masę netto lub objętość, podstawowe warunki stosowania i przechowywania z uwzględnieniem wymagań bhp, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041).

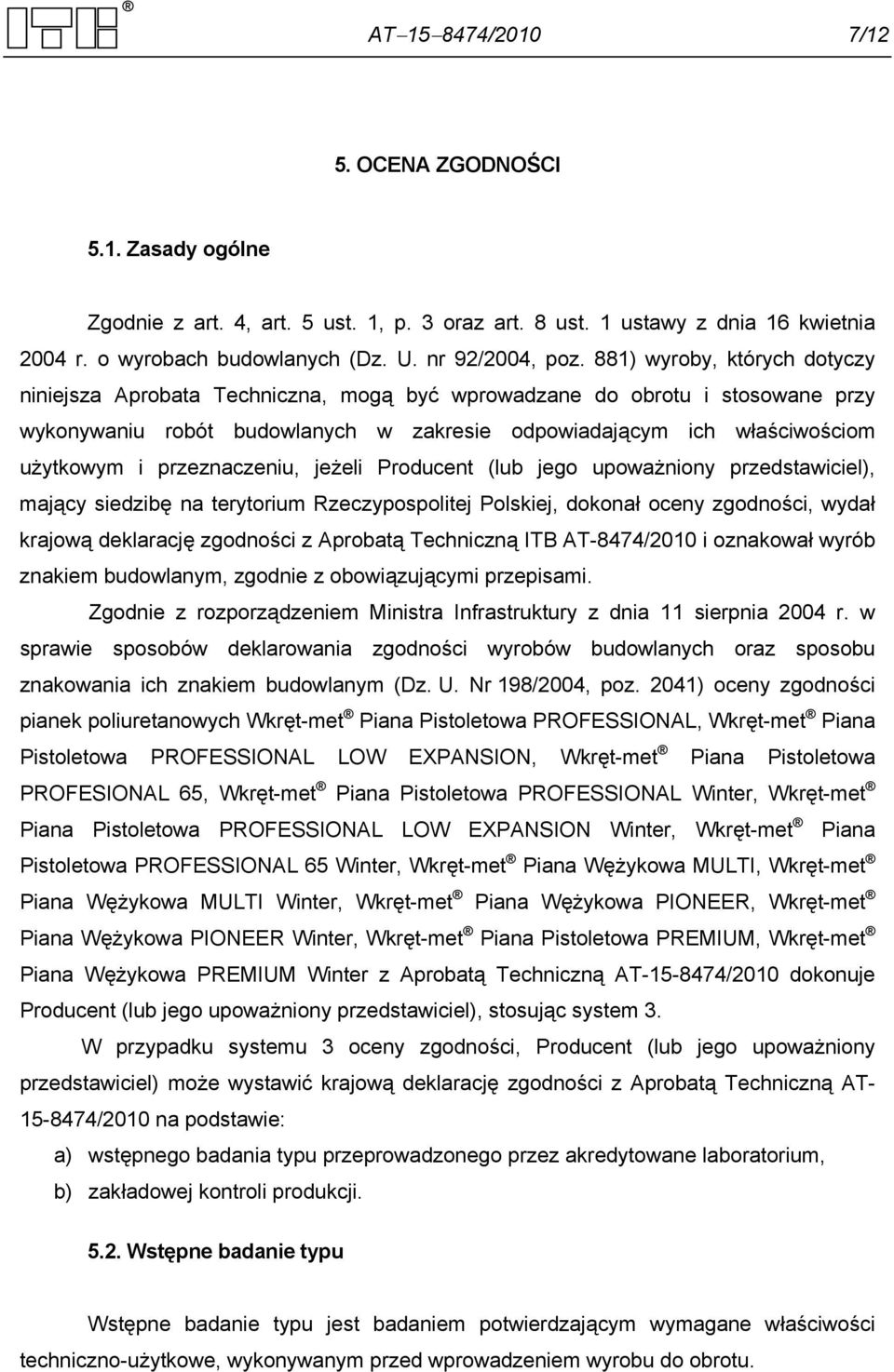

9 AT /2010 7/12 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent (lub jego upoważniony przedstawiciel), mający siedzibę na terytorium Rzeczypospolitej Polskiej, dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT-8474/2010 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności pianek poliuretanowych Wkręt-met Piana Pistoletowa PROFESSIONAL, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION, Wkręt-met Piana Pistoletowa PROFESIONAL 65, Wkręt-met Piana Pistoletowa PROFESSIONAL Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL 65 Winter, Wkręt-met Piana Wężykowa MULTI, Wkręt-met Piana Wężykowa MULTI Winter, Wkręt-met Piana Wężykowa PIONEER, Wkręt-met Piana Wężykowa PIONEER Winter, Wkręt-met Piana Pistoletowa PREMIUM, Wkręt-met Piana Wężykowa PREMIUM Winter z Aprobatą Techniczną AT /2010 dokonuje Producent (lub jego upoważniony przedstawiciel), stosując system 3. W przypadku systemu 3 oceny zgodności, Producent (lub jego upoważniony przedstawiciel) może wystawić krajową deklarację zgodności z Aprobatą Techniczną AT /2010 na podstawie: a) wstępnego badania typu przeprowadzonego przez akredytowane laboratorium, b) zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu.

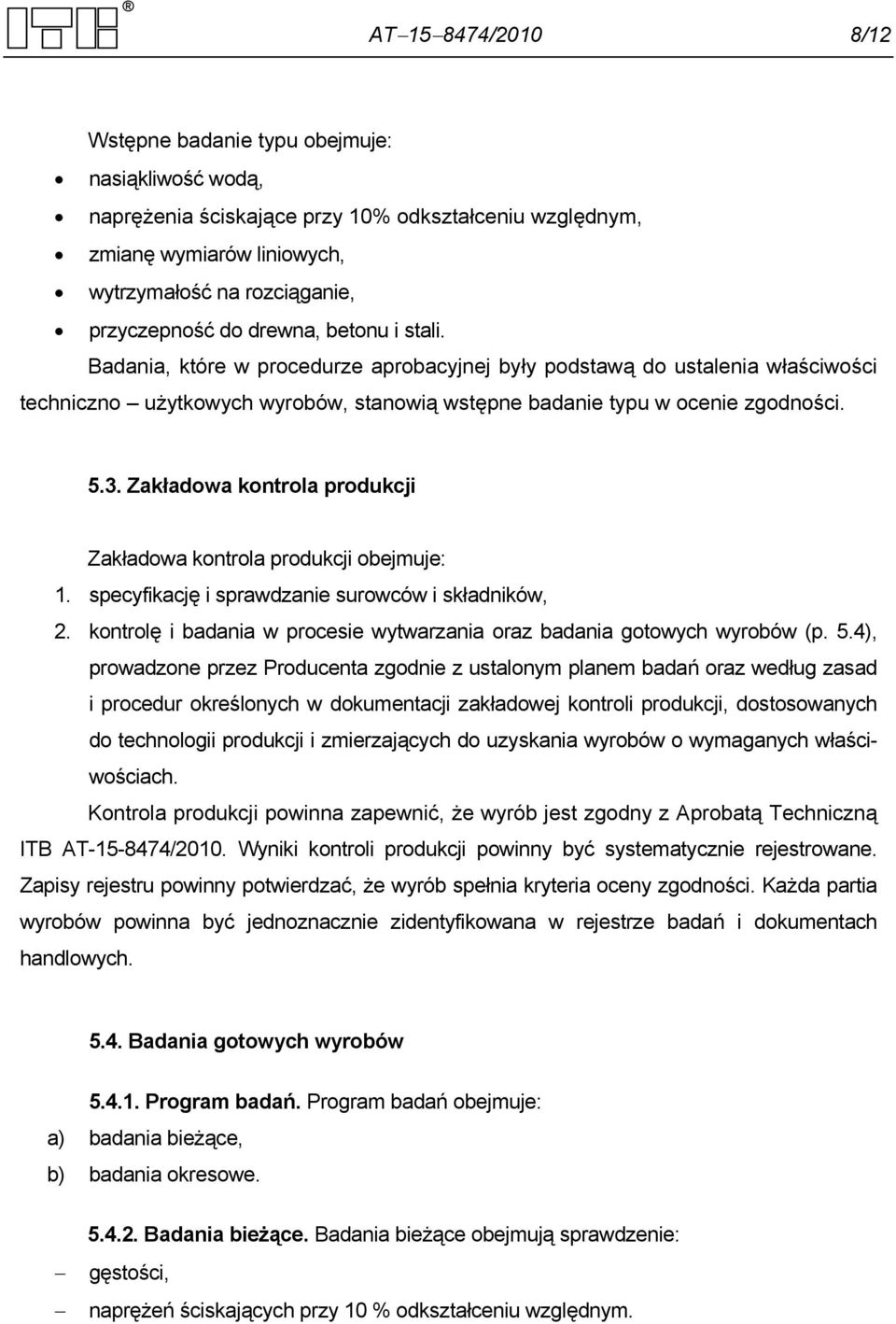

10 AT /2010 8/12 Wstępne badanie typu obejmuje: nasiąkliwość wodą, naprężenia ściskające przy 10% odkształceniu względnym, zmianę wymiarów liniowych, wytrzymałość na rozciąganie, przyczepność do drewna, betonu i stali. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno użytkowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie surowców i składników, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewnić, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2010. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: gęstości, naprężeń ściskających przy 10 % odkształceniu względnym.

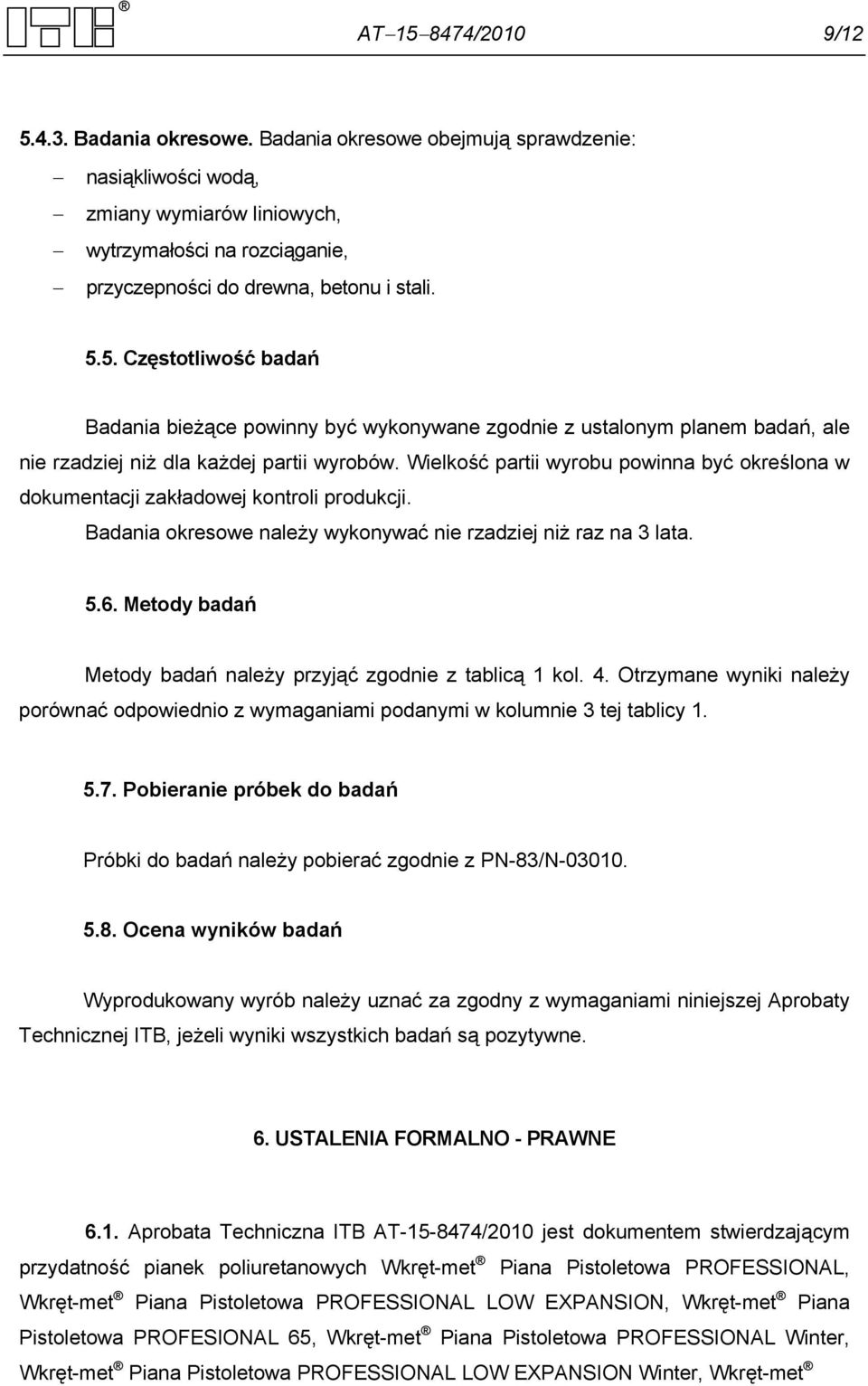

11 AT /2010 9/ Badania okresowe. Badania okresowe obejmują sprawdzenie: nasiąkliwości wodą, zmiany wymiarów liniowych, wytrzymałości na rozciąganie, przyczepności do drewna, betonu i stali Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobu powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe należy wykonywać nie rzadziej niż raz na 3 lata Metody badań Metody badań należy przyjąć zgodnie z tablicą 1 kol. 4. Otrzymane wyniki należy porównać odpowiednio z wymaganiami podanymi w kolumnie 3 tej tablicy Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z PN-83/N Ocena wyników badań Wyprodukowany wyrób należy uznać za zgodny z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO - PRAWNE 6.1. Aprobata Techniczna ITB AT /2010 jest dokumentem stwierdzającym przydatność pianek poliuretanowych Wkręt-met Piana Pistoletowa PROFESSIONAL, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION, Wkręt-met Piana Pistoletowa PROFESIONAL 65, Wkręt-met Piana Pistoletowa PROFESSIONAL Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION Winter, Wkręt-met

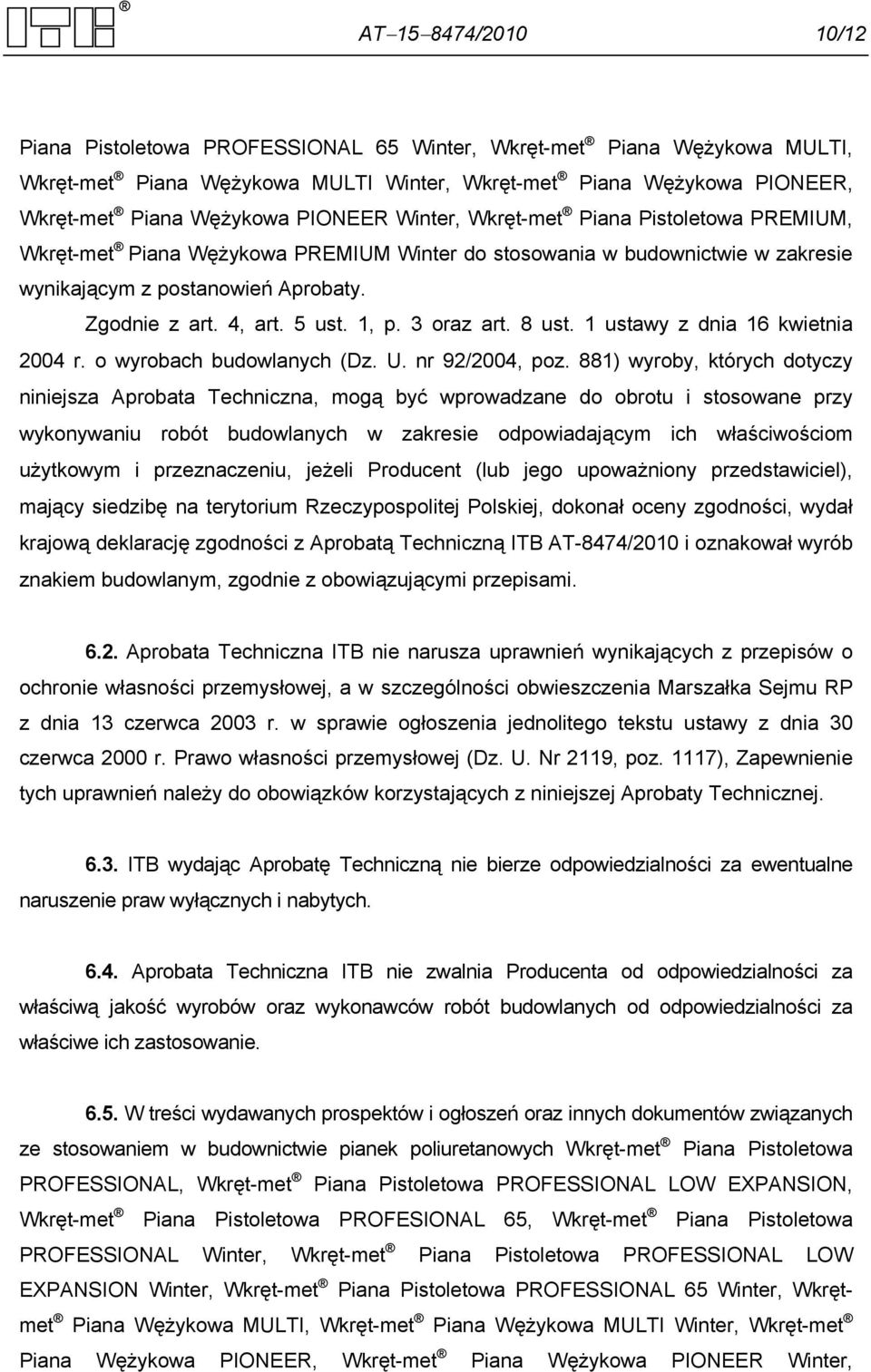

12 AT / /12 Piana Pistoletowa PROFESSIONAL 65 Winter, Wkręt-met Piana Wężykowa MULTI, Wkręt-met Piana Wężykowa MULTI Winter, Wkręt-met Piana Wężykowa PIONEER, Wkręt-met Piana Wężykowa PIONEER Winter, Wkręt-met Piana Pistoletowa PREMIUM, Wkręt-met Piana Wężykowa PREMIUM Winter do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent (lub jego upoważniony przedstawiciel), mający siedzibę na terytorium Rzeczypospolitej Polskiej, dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT-8474/2010 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 2119, poz. 1117), Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych ze stosowaniem w budownictwie pianek poliuretanowych Wkręt-met Piana Pistoletowa PROFESSIONAL, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION, Wkręt-met Piana Pistoletowa PROFESIONAL 65, Wkręt-met Piana Pistoletowa PROFESSIONAL Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL LOW EXPANSION Winter, Wkręt-met Piana Pistoletowa PROFESSIONAL 65 Winter, Wkrętmet Piana Wężykowa MULTI, Wkręt-met Piana Wężykowa MULTI Winter, Wkręt-met Piana Wężykowa PIONEER, Wkręt-met Piana Wężykowa PIONEER Winter,

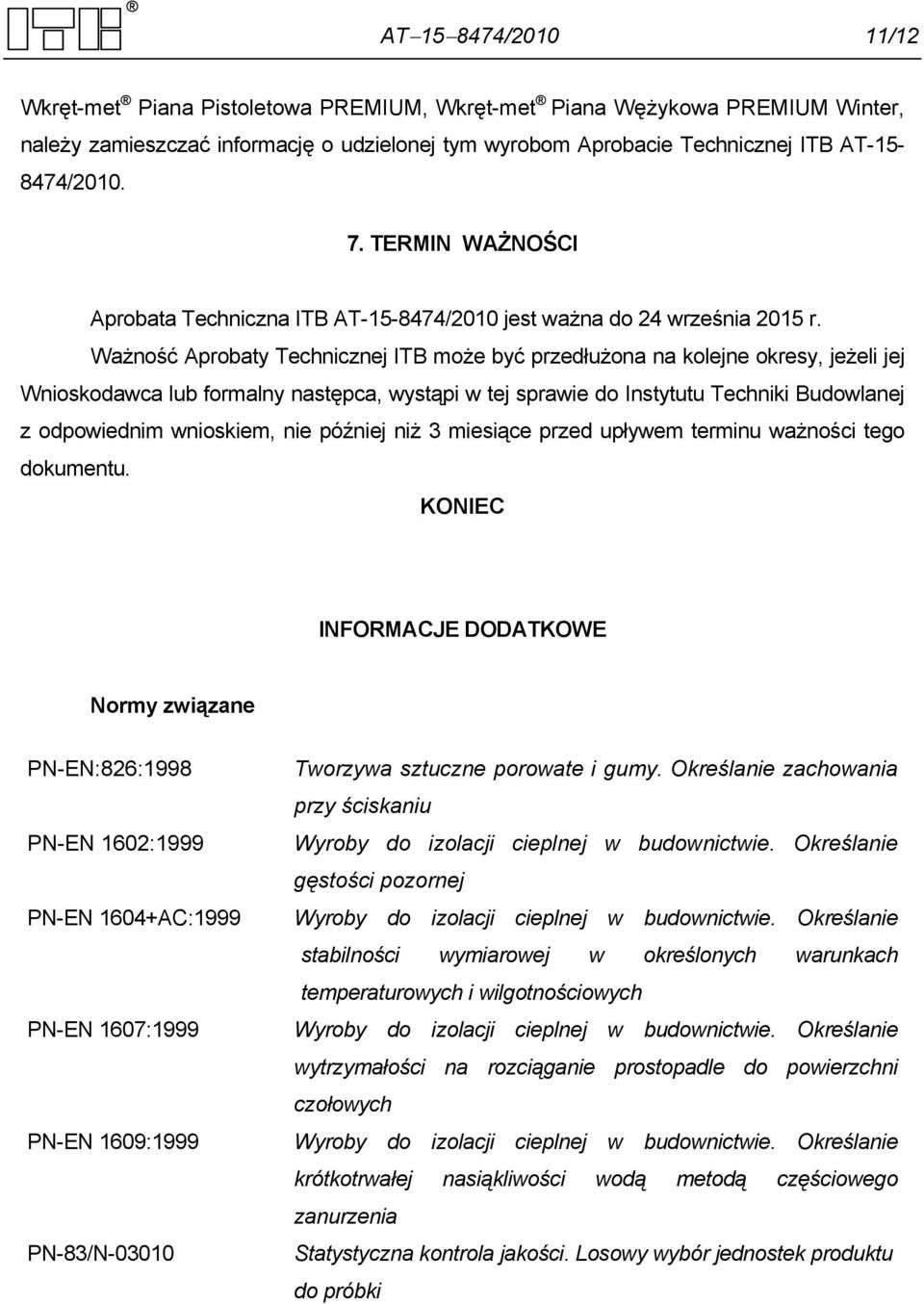

13 AT / /12 Wkręt-met Piana Pistoletowa PREMIUM, Wkręt-met Piana Wężykowa PREMIUM Winter, należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2010 jest ważna do 24 września 2015 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy związane PN-EN:826:1998 PN-EN 1602:1999 PN-EN 1604+AC:1999 PN-EN 1607:1999 PN-EN 1609:1999 PN-83/N Tworzywa sztuczne porowate i gumy. Określanie zachowania przy ściskaniu Wyroby do izolacji cieplnej w budownictwie. Określanie gęstości pozornej Wyroby do izolacji cieplnej w budownictwie. Określanie stabilności wymiarowej w określonych warunkach temperaturowych i wilgotnościowych Wyroby do izolacji cieplnej w budownictwie. Określanie wytrzymałości na rozciąganie prostopadle do powierzchni czołowych Wyroby do izolacji cieplnej w budownictwie. Określanie krótkotrwałej nasiąkliwości wodą metodą częściowego zanurzenia Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki

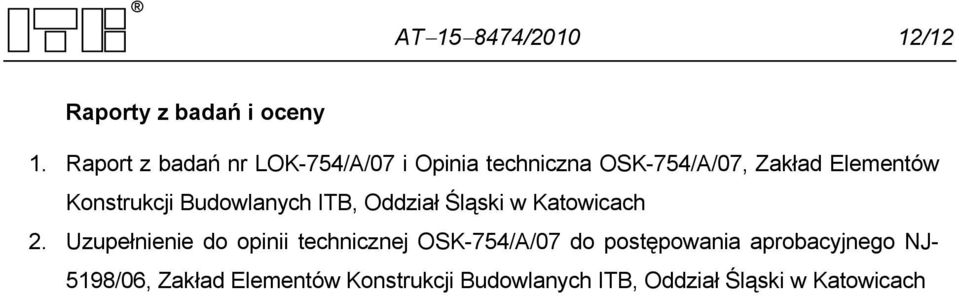

14 AT / /12 Raporty z badań i oceny 1. Raport z badań nr LOK-754/A/07 i Opinia techniczna OSK-754/A/07, Zakład Elementów Konstrukcji Budowlanych ITB, Oddział Śląski w Katowicach 2. Uzupełnienie do opinii technicznej OSK-754/A/07 do postępowania aprobacyjnego NJ- 5198/06, Zakład Elementów Konstrukcji Budowlanych ITB, Oddział Śląski w Katowicach
