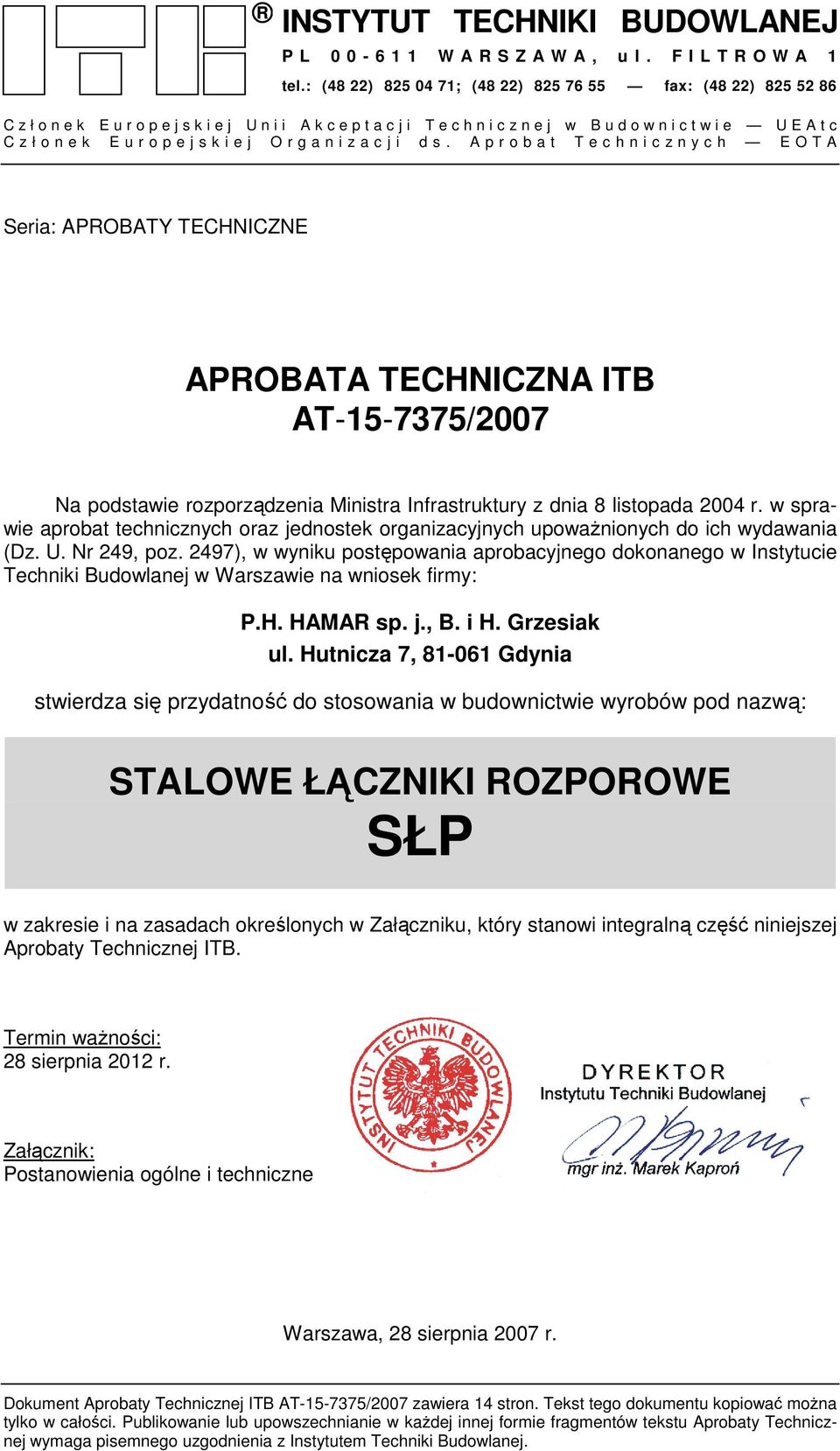

1 INSTYTUT TECHNIKI BUDOWLANEJ P L W A R S Z A W A, u l. F I L T R O W A 1 tel.: (48 22) ; (48 22) fax: (48 22) C z ł o n e k E u r o p e j s k i e j U n i i A k c e p t a c j i T e c h n i c z n e j w B u d o w n i c t w i e U E A t c C z ł o n e k E u r o p e j s k i e j O r g a n i z a c j i d s. A p r o b a t T e c h n i c z n y c h E O T A Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT /2007 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upowaŝnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: P.H. HAMAR sp. j., B. i H. Grzesiak ul. Hutnicza 7, Gdynia stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: STALOWE ŁĄCZNIKI ROZPOROWE SŁP w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin waŝności: 28 sierpnia 2012 r. Załącznik: Postanowienia ogólne i techniczne Warszawa, 28 sierpnia 2007 r. Dokument Aprobaty Technicznej ITB AT /2007 zawiera 14 stron. Tekst tego dokumentu kopiować moŝna tylko w całości. Publikowanie lub upowszechnianie w kaŝdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

2 AT /2007 str. 2/14 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Łączniki rozporowe PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI System oceny zgodności Wstępne badanie typu Zakładowa kontrola produkcji Badania kontrolne gotowych wyrobów Częstotliwość badań kontrolnych gotowych wyrobów Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAśNOŚCI...9 INFORMACJE DODATKOWE...9 RYSUNKI i TABLICE...10

3 AT /2007 str. 3/14 POSTANOWIENIA OGÓLNE I TECHNICZNE 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej są stalowe łączniki rozporowe SŁP, produkcji firmy P.H. HAMAR sp. j., B. i H. Grzesiak. Łącznik SŁP jest złoŝony z nagwintowanego pręta zakończonego z jednej strony stoŝkiem rozporowym, z pierścienia rozporowego i z nakrętki sześciokątnej z podkładką (rysunek 1). Wymiary łączników podano w tablicy 1. Łączniki SŁP są wykonywane ze stali zwykłej, węglowej i pokrywane warstwą ochronną cynku o grubości nie mniejszej niŝ 5 µm, a łączniki SŁP (A2) są wykonywane ze stali nierdzewnej. Dokręcenie nakrętki na pręt łącznika powoduje nasuwanie się tulei rozporowej na stoŝek rozporowy, rozwieranie porozcinanych fragmentów tulei i powstanie trwałego zakotwienia łącznika. Mocowanie z zastosowaniem łącznika rozporowego SŁP pokazano na rysunku PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Łączniki rozporowe SŁP są stosowane do wykonywania zamocowań statycznie obcią- Ŝonych elementów konstrukcji budowlanych w betonie niezarysowanym lub zarysowanym, klasy nie niŝszej niŝ C20/25 według normy PN-EN 206-1:2003. Ze względu na agresywność korozyjną środowiska łączniki rozporowe SŁP, wykonane ze stali zwykłej, węglowej i ocynkowane naleŝy stosować zgodnie z normami: PN-EN :2001 i PN-EN 10152:1997, a łączniki wykonane ze stali nierdzewnej naleŝy stosować zgodnie z wymaganiami podanymi w normie PN-71/H dla stali odpornej na korozję (nierdzewnej i kwasoodpornej) gatunku OH18N9. Nośności obliczeniowe zamocowań łączników rozporowych SŁP podano w tablicy 2, parametry rozmieszczenia łączników w podłoŝu pokazano na rysunku 3 i podano w tablicy 3, a parametry montaŝowe łączników pokazano na rysunku 4 i podano w tablicy 4. Do wykonania otworu w podłoŝu betonowym naleŝy uŝywać wiertarki udarowoobrotowej. Otwór naleŝy wiercić prostopadle do powierzchni podłoŝa. Łącznik powinien dać się wprowadzić w wykonywany w podłoŝu otwór lekkimi uderzeniami młotka. MontaŜ łącznika

4 AT /2007 str. 4/14 powinien być wykonany przy uŝyciu klucza dynamometrycznego. NaleŜy zwrócić uwagę, aby po rozpręŝeniu łącznika podkładka pod nakrętkę była silnie dociśnięta do mocowanego elementu. Łączniki rozporowe SŁP powinny być osadzone zgodne z projektem, w którym uwzględniono wymagania występujące w polskich normach i przepisach budowlanych, wymagania niniejszej Aprobaty Technicznej oraz informacje Producenta dotyczące warunków wykonywania zamocowań z zastosowaniem ww. łączników. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Łączniki rozporowe SŁP powinny być wykonane ze stali zwykłej, węglowej w klasie własności mechanicznych nie niŝszej niŝ 5.8 według normy PN-EN ISO 898-1:1999 i pokryte warstwą cynku o grubości nie mniejszej niŝ 5 µm, spełniającą wymagania normy PN-EN 10152:1997, a łączniki SŁP (A2) ze stali nierdzewnej A2-70 według normy PN-EN ISO : Łączniki rozporowe Kształt i wymiary. Kształt i wymiary łączników rozporowych SŁP powinny być zgodne z rysunkiem 1 oraz z tablicą 1. Metodę sprawdzenia podano w p Nośności charakterystyczne zamocowań łączników. Nośności charakterystyczne zamocowań łączników rozporowych SŁP nie powinny być mniejsze od nośności podanych w tablicy 5. Metodę sprawdzenia podano w p PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Łączniki rozporowe SŁP powinny być dostarczane w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości. Do opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę wyrobu,

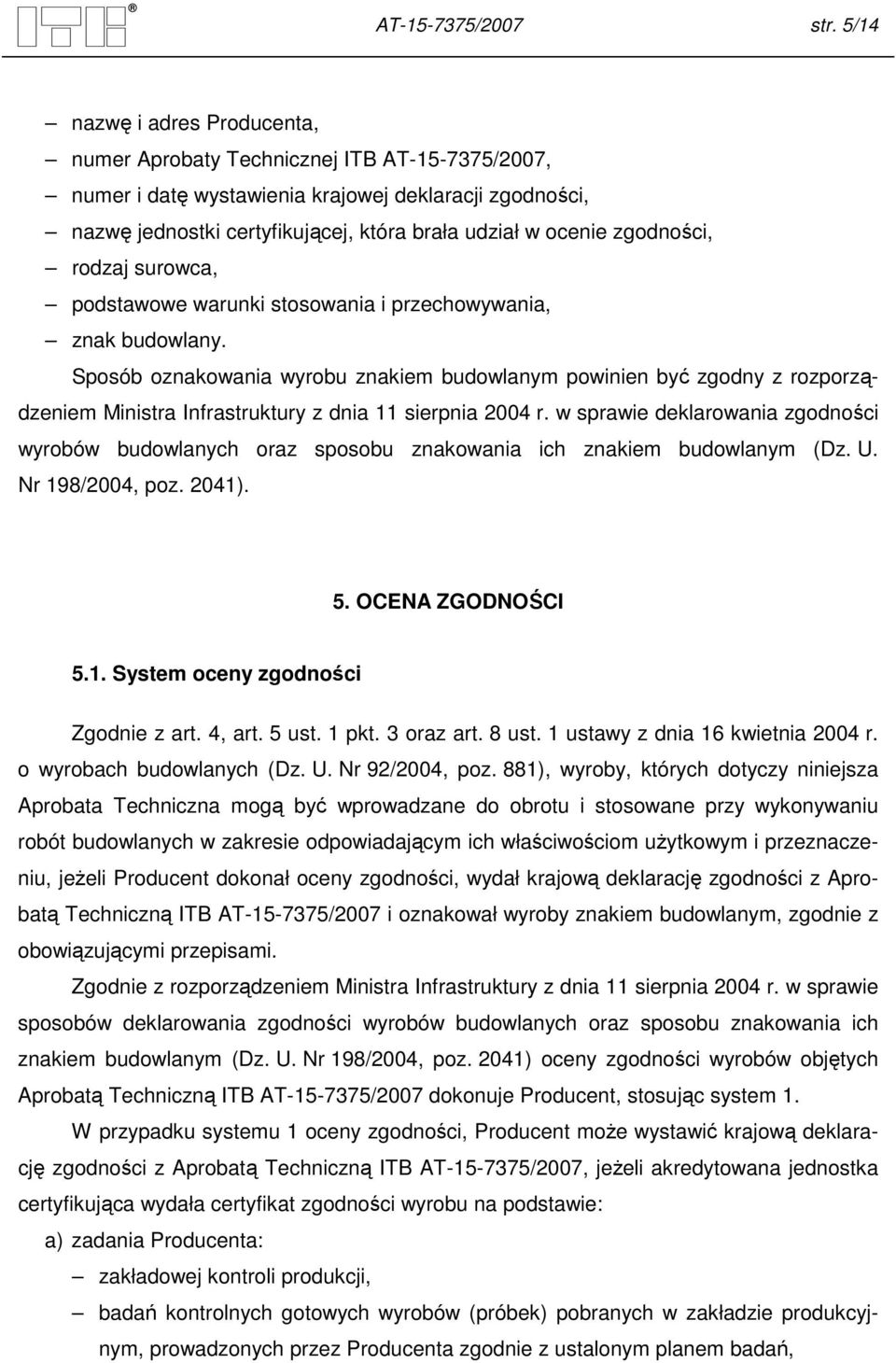

5 AT /2007 str. 5/14 nazwę i adres Producenta, numer Aprobaty Technicznej ITB AT /2007, numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, rodzaj surowca, podstawowe warunki stosowania i przechowywania, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. System oceny zgodności Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom uŝytkowym i przeznaczeniu, jeŝeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2007 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2007 dokonuje Producent, stosując system 1. W przypadku systemu 1 oceny zgodności, Producent moŝe wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2007, jeŝeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, badań kontrolnych gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta zgodnie z ustalonym planem badań,

6 AT /2007 str. 6/14 b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-uŝytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu łączników rozporowych SŁP obejmuje nośności obliczeniowe zamocowań tych łączników oraz grubość powłoki cynkowej łączników wykonanych ze stali zwykłej, węglowej. Badania, które w procedurze aprobacyjnej stanowiły podstawę do ustalenia właściwości techniczno-uŝytkowych wyrobu, stanowią wstępne badania typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie wyrobów składowych i materiałów, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, Ŝe wyrób jest zgodny z Aprobatą Techniczną ITB AT /2007. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, Ŝe wyroby spełniają kryteria oceny zgodności. KaŜda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań Badania kontrolne gotowych wyrobów Badania kontrolne gotowych wyrobów obejmują sprawdzenie kształtu i wymiarów oraz grubości powłoki cynkowej łączników, wykonanych ze stali zwykłej, węglowej.

7 AT /2007 str. 7/ Częstotliwość badań kontrolnych gotowych wyrobów Badania kontrolne gotowych wyrobów powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niŝ dla kaŝdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji Metody badań Sprawdzenie kształtu i wymiarów łączników. Sprawdzenie kształtu i wymiarów łączników naleŝy przeprowadzać za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0,01 mm Sprawdzenie grubości powłoki cynkowej łączników. Sprawdzenie grubości powłoki cynkowej łączników naleŝy wykonywać według normy PN-EN ISO 2178: Sprawdzenie nośności charakterystycznych zamocowań łączników. Sprawdzenie ww. nośności charakterystycznych naleŝy przeprowadzać na łącznikach osadzonych w podłoŝu wymienionym w tablicy 5. Pomiaru sił naleŝy dokonywać za pomocą urządzenia o zakresie dobranym do spodziewanej wartości siły niszczącej, umoŝliwiającego stałe i powolne zwiększanie siły aŝ do zniszczenia. Błąd pomiaru nie powinien przekraczać 3% w całym zakresie pomiarowym Pobieranie próbek do badań Próbki do badań naleŝy pobierać zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane łączniki rozporowe SŁP naleŝy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB jeŝeli wyniki wszystkich badań, odpowiednio według p. 5.4, są pozytywne.

8 AT /2007 str. 8/14 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2007 jest dokumentem stwierdzającym `przydatność łączników rozporowych SŁP do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom uŝytkowym i przeznaczeniu, jeŝeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2007 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień naleŝy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowaniem w budownictwie łączników rozporowych SŁP, naleŝy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT /2007.

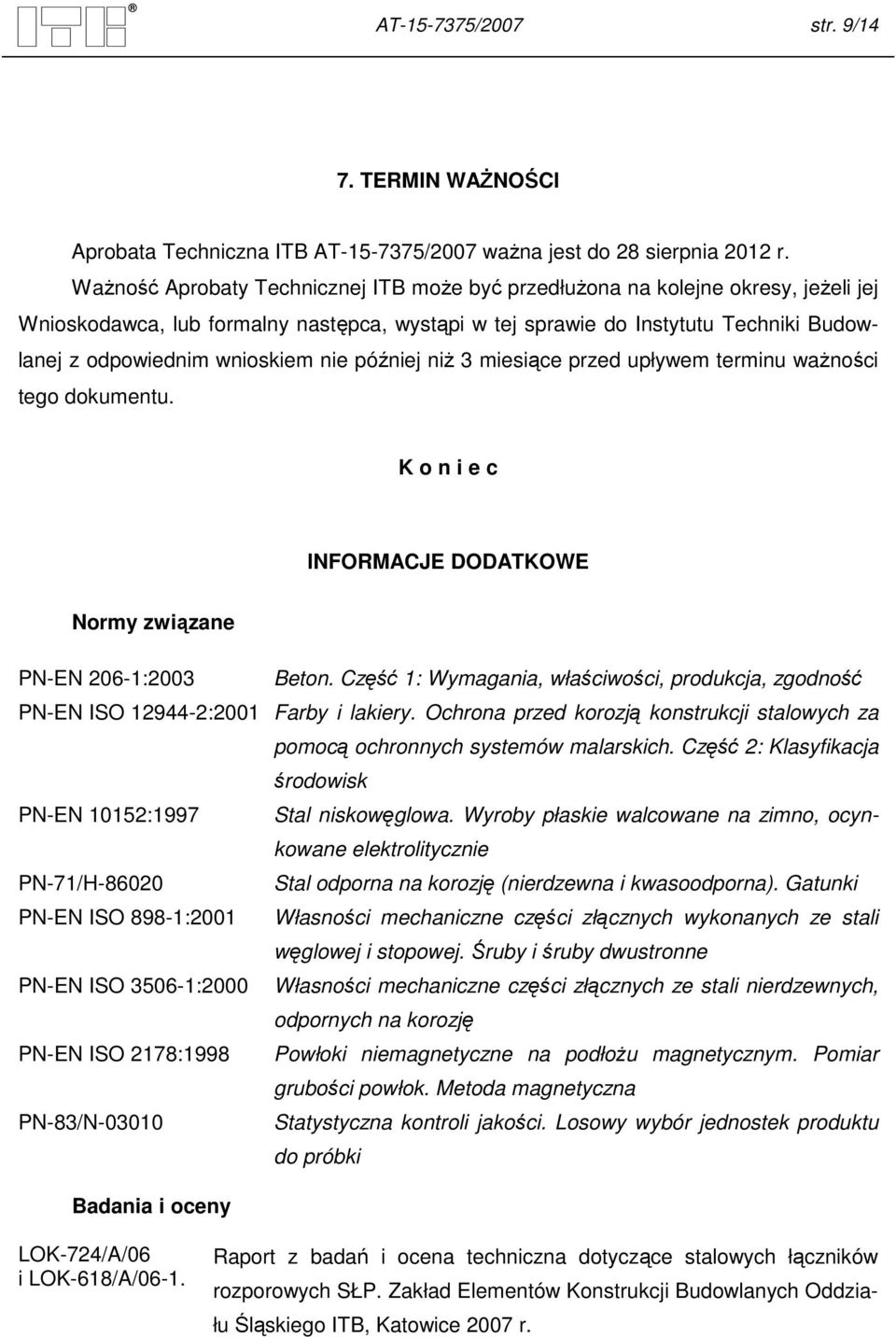

9 AT /2007 str. 9/14 7. TERMIN WAśNOŚCI Aprobata Techniczna ITB AT /2007 waŝna jest do 28 sierpnia 2012 r. WaŜność Aprobaty Technicznej ITB moŝe być przedłuŝona na kolejne okresy, jeŝeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niŝ 3 miesiące przed upływem terminu waŝności tego dokumentu. K o n i e c INFORMACJE DODATKOWE Normy związane PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja, zgodność PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Część 2: Klasyfikacja środowisk PN-EN 10152:1997 Stal niskowęglowa. Wyroby płaskie walcowane na zimno, ocynkowane elektrolitycznie PN-71/H Stal odporna na korozję (nierdzewna i kwasoodporna). Gatunki PN-EN ISO 898-1:2001 Własności mechaniczne części złącznych wykonanych ze stali węglowej i stopowej. Śruby i śruby dwustronne PN-EN ISO :2000 Własności mechaniczne części złącznych ze stali nierdzewnych, odpornych na korozję PN-EN ISO 2178:1998 Powłoki niemagnetyczne na podłoŝu magnetycznym. Pomiar grubości powłok. Metoda magnetyczna PN-83/N Statystyczna kontroli jakości. Losowy wybór jednostek produktu do próbki Badania i oceny LOK-724/A/06 i LOK-618/A/06-1. Raport z badań i ocena techniczna dotyczące stalowych łączników rozporowych SŁP. Zakład Elementów Konstrukcji Budowlanych Oddziału Śląskiego ITB, Katowice 2007 r.

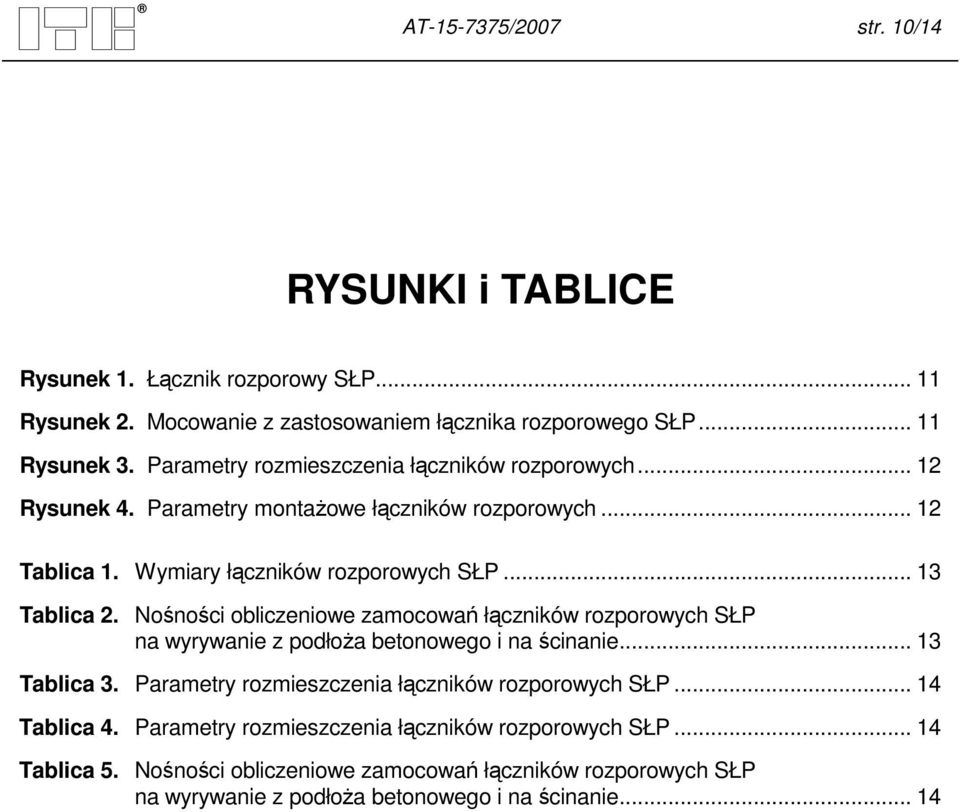

10 AT /2007 str. 10/14 RYSUNKI i TABLICE Rysunek 1. Łącznik rozporowy SŁP Rysunek 2. Mocowanie z zastosowaniem łącznika rozporowego SŁP Rysunek 3. Parametry rozmieszczenia łączników rozporowych Rysunek 4. Parametry montaŝowe łączników rozporowych Tablica 1. Wymiary łączników rozporowych SŁP Tablica 2. Nośności obliczeniowe zamocowań łączników rozporowych SŁP na wyrywanie z podłoŝa betonowego i na ścinanie Tablica 3. Parametry rozmieszczenia łączników rozporowych SŁP Tablica 4. Parametry rozmieszczenia łączników rozporowych SŁP Tablica 5. Nośności obliczeniowe zamocowań łączników rozporowych SŁP na wyrywanie z podłoŝa betonowego i na ścinanie... 14

11 AT /2007 str. 11/14 Rysunek 1. Łącznik rozporowy SŁP 1 - nagwintowany pręt zakończony z jednej strony stoŝkiem rozporowym, 2 - pierścień rozporowy, 3 - nakrętka sześciokątna, 4 - podkładka Rysunek 2. Mocowanie z zastosowaniem łącznika rozporowego SŁP 1 - łącznik rozporowy, 2 - podłoŝe, 3 - mocowany element

12 AT /2007 str. 12/14 s - rozstaw osiowy łączników c - odległość łącznika od krawędzi podłoŝa Rysunek 3. Parametry rozmieszczenia łączników rozporowych Rysunek 4. Parametry montaŝowe łączników rozporowych

13 AT /2007 str. 13/14 Tablica 1 Wymiary łączników rozporowych SŁP Poz. (1) Oznaczenie łącznika d, mm d s, mm d t, mm L, mm 1 SŁP M6 60 (A2) (1) SŁP M6 70 (A2) SŁP M6 80 (A2) SŁP M8 60 (A2) SŁP M8 70 (A2) SŁP M8 80 (A2) SŁP M10 75 (A2) SŁP M10 90 (A2) SŁP M (A2) SŁP M (A2) SŁP M (A2) SŁP M (A2) SŁP M (A2) SŁP M (A2) SŁP M (A2) SŁP M (A2) SŁP M (A2) SŁP M SŁP M6 60 jest oznaczeniem łącznika rozporowego wykonanego ze stali zwykłej, węglowej i ocynkowanego, a SŁP M6 60 (A2) jest oznaczeniem łącznika rozporowego wykonanego ze stali nierdzewnej Tablica 2 Nośności obliczeniowe zamocowań łączników rozporowych SŁP na wyrywanie z podłoŝa betonowego (1) i na ścinanie Poz. (1) (2) Oznaczenie łącznika Głębokość zakotwienia h ef, mm Nośność obliczeniowa, kn SŁP M6 (A2) (2) 35 2,50 2 SŁP M8 (A2)) 40 3,65 3 SŁP M10 (A2) 45 4,70 4 SŁP M12 (A2) 55 6,70 5 SŁP M16 (A2) 55 7,90 beton klasy C20/25 według normy PN-EN 206-1:2003 SŁP M6 jest oznaczeniem łącznika rozporowego wykonanego ze stali zwykłej, węglowej i ocynkowanego, a SŁP M6 (A2) jest oznaczeniem łącznika rozporowego wykonanego ze stali nierdzewnej

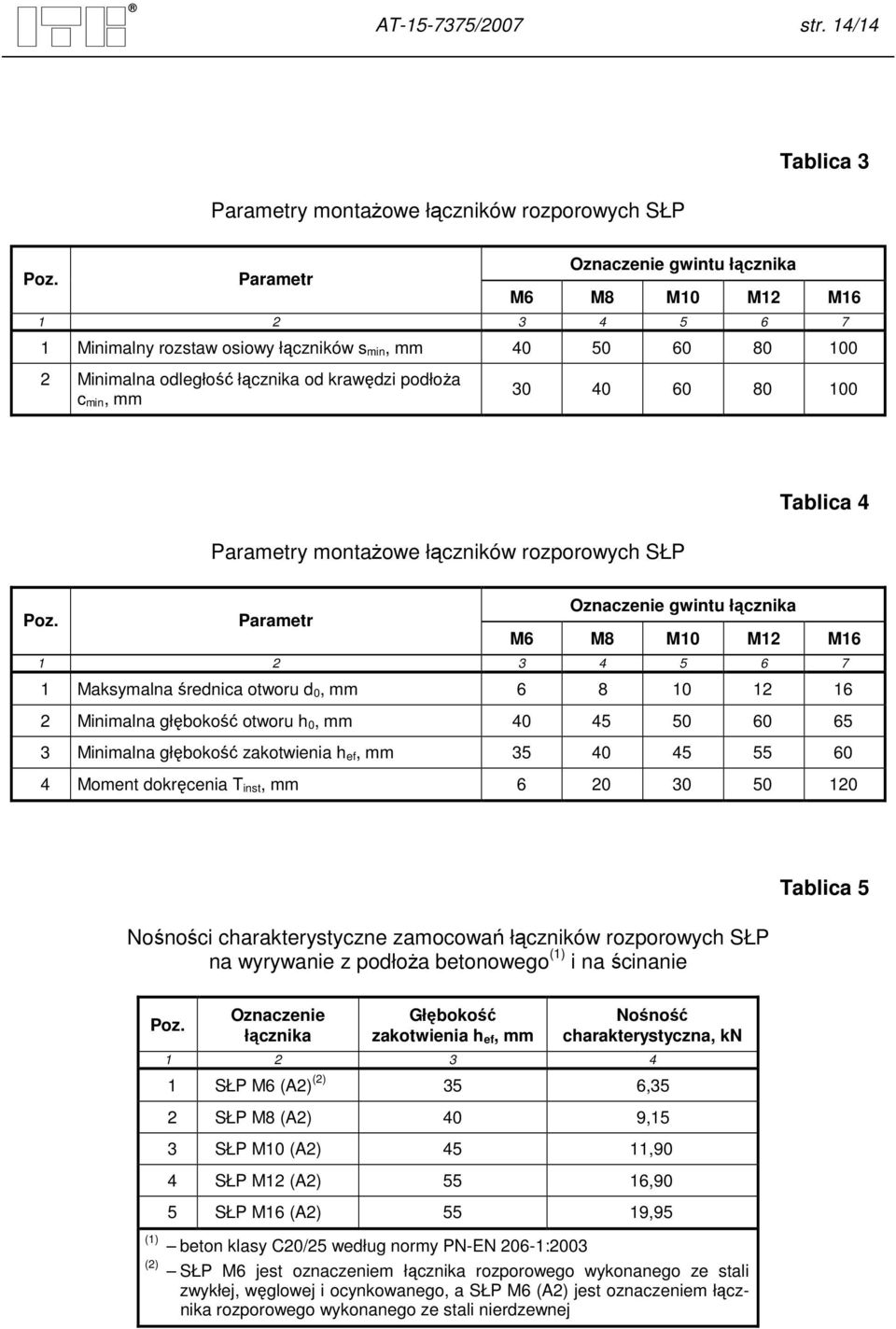

14 AT /2007 str. 14/14 Tablica 3 Parametry montaŝowe łączników rozporowych SŁP Oznaczenie gwintu łącznika Poz. Parametr M6 M8 M10 M12 M Minimalny rozstaw osiowy łączników s min, mm Minimalna odległość łącznika od krawędzi podłoŝa c min, mm Tablica 4 Parametry montaŝowe łączników rozporowych SŁP Oznaczenie gwintu łącznika Poz. Parametr M6 M8 M10 M12 M Maksymalna średnica otworu d 0, mm Minimalna głębokość otworu h 0, mm Minimalna głębokość zakotwienia h ef, mm Moment dokręcenia T inst, mm Nośności charakterystyczne zamocowań łączników rozporowych SŁP na wyrywanie z podłoŝa betonowego (1) i na ścinanie Tablica 5 Poz. Oznaczenie łącznika Głębokość zakotwienia h ef, mm Nośność charakterystyczna, kn SŁP M6 (A2) (2) 35 6,35 2 SŁP M8 (A2) 40 9,15 3 SŁP M10 (A2) 45 11,90 4 SŁP M12 (A2) 55 16,90 5 SŁP M16 (A2) 55 19,95 (1) (2) beton klasy C20/25 według normy PN-EN 206-1:2003 SŁP M6 jest oznaczeniem łącznika rozporowego wykonanego ze stali zwykłej, węglowej i ocynkowanego, a SŁP M6 (A2) jest oznaczeniem łącznika rozporowego wykonanego ze stali nierdzewnej
