4 INSTYTUT TECHNIKI BUDOWLANEJ PL WARSZAWA, ul. FILTROWA 1 tel.: (48 22) ; (48 22) fax: (48 22) Czł onek Europejskiej Unii Aprobat Technicznych w Budownictwie - UEAtc Czł onek Europejskiej Organizacji ds. Aprobat Technicznych - EOTA Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT /2008 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: FISCHERPOLSKA Sp. z o.o. ul. Albatrosów 2, KRAKÓW stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Stalowe łączniki rozporowe FISCHER typów FSA i FSL oraz UPAT typu UHA w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 23 czerwca 2013 r. Załącznik: Postanowienia ogólne i techniczne Warszawa, 23 czerwca 2008 r. Aprobata Techniczna ITB AT /2008 jest nowelizacją Aprobaty Technicznej COBR Metalplast AT /2002 wydanie III. Dokument Aprobaty Technicznej ITB AT /2008 zawiera 15 stron. Tekst tego dokumentu kopiować można tylko w całości. Publikowanie lub rozpowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej, wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej

5 AT /2008 2/15 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Wyroby PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badanie kontrolne gotowych wyrobów Częstotliwość badań kontrolnych gotowych wyrobów Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI... 9 INFORMACJE DODATKOWE...10 RYSUNKI I TABLICE...11

6 AT /2008 3/15 1. PRZEDMIOT APROBATY TECHNICZNEJ Przedmiotem Aprobaty Technicznej są stalowe łączniki rozporowe FISCHER typów FSA i FSL oraz UPAT typu UHA, do wykonywania zamocowań statycznie obciążonych elementów konstrukcji w betonie, produkowane przez firmę FISCHERWERKE Artur Fischer GmbH & Co. KG, D-7244 Tumlingen (Waldacht) Niemcy, której upoważnionym przedstawicielem w Polsce jest firma FISCHERPOLSKA Sp. z o.o. ul. Albatrosów 2, Kraków. Łączniki FISCHER i UPAT składają się z tulei z nacięciami oraz stożka rozpierającego, połączonego trzpieniem gwintowanym z nakrętką (odmiana B) lub śrubą (odmiana S). Dokręcenie nakrętki lub śruby powoduje wciąganie stożka w tuleję, jej rozparcie i docisk do podłoża. Łączniki objęte Aprobatą przedstawione są na rysunku 1. Wymiary poszczególnych łączników podano w tablicy 1. Łączniki FISCHER typów FSA i FSL oraz UPAT typu UHA wykonywane są ze zwykłej stali, węglowej w klasie własności mechanicznych 4.8, 5.8 i 6.8 według normy PN-EN ISO 898-1:2001 i pokryte warstwą cynku. 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Łączniki FISCHER typów FSA i FSL oraz UPAT typu UHA przeznaczone są do wykonywania zamocowań statycznie obciążonych elementów konstrukcji w zbrojonym lub niezbrojonym betonie zwykłym klasy nie niższej niż C20/25 według normy PN-EN 206-1:2003. Zamocowania można wykonywać tylko w betonie wolnym od rys. Ze względu na agresywność korozyjną środowiska, łączniki rozporowe objęte Aprobatą należy stosować zgodnie z wymaganiami podanymi w normie PN-EN ISO :2001 lub PN- EN 12500:2002. Nośności obliczeniowe zamocowań łączników objętych niniejszą Aprobatą Techniczną podano w tablicy 2, a parametry montażowe przedstawiono w tablicy 3. W celu osadzenia łącznika rozporowego wprowadza się go do wywierconego w podłożu otworu. Dokręcenie nakrętki lub łba śruby powoduje przesuwanie się trzpienia na zewnątrz otworu, rozwieranie porozcinanych części pierścienia rozporowego i powstanie trwałego zakotwienia łącznika. Otwór w podłożu należy wiercić prostopadle do jego powierzchni. Łącznik rozporowy

7 AT /2008 4/15 powinien dać się wprowadzić w wykonany w podłożu otwór lekkimi uderzeniami młotka. Montaż łącznika powinien być wykonany przy użyciu klucza dynamometrycznego. Należy zwrócić uwagę, aby po rozprężeniu łącznika podkładka pod nakrętkę lub łeb śruby była silnie dociśnięta do mocowanego elementu. Łączniki rozporowe typów FSA, FSL oraz UHA powinny być stosowane zgodnie z projektem, w którym uwzględniono wymagania występujące w polskich normach i przepisach techniczno-budowlanych, wymagania niniejszej Aprobaty Technicznej ITB oraz informacje Producenta dotyczące warunków wykonywania zamocowań z użyciem ww. łączników. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Łączniki rozporowe objęte Aprobatą powinny być wykonane ze zwykłej stali, węglowej, w klasie własności mechanicznych według normy PN-EN ISO 898-1:2001: 4.8 łączniki oznaczone jako FSL 8, FSL 6,5; 5.8 łączniki oznaczone jako FSL 16, FSL 20, UHA 10 i UHA 12; 6.8 łączniki oznaczone jako FSA 8, FSA 10, FSA 12, FSL 10, FSL 12 i UHA Wyroby Kształt i wymiary. Kształt i wymiary łączników rozporowych powinny być zgodne z rysunkiem 1. Odchyłki wymiarów liniowych i kątowych nietolerowanych powinny odpowiadać klasie m według normy PN-EN :1999. Metodę sprawdzenia podano w p Nośności charakterystyczne. Nośności charakterystyczne zamocowań łączników rozporowych nie powinny być mniejsze niż nośności podane w tablicy 4. Metodę sprawdzenia podano w p Odporność korozyjna. Elementy łączników rozporowych powinny być pokryte elektrolityczną powłoką cynkową o grubości nie mniejszej niż 8 μm, spełniającą wymagania określone w normie PN-EN 10152:2005. Metodę sprawdzenia podano w p

8 AT /2008 5/15 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Łączniki rozporowe typów FSA i FSL oraz UHA powinny być dostarczane w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości. Do opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę wyrobu, nazwę i adres Producenta, numer Aprobaty Technicznej ITB AT /2008, numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, rodzaj surowca, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2007 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi przepisami.

9 AT /2008 6/15 Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobu objętego Aprobatą Techniczną ITB AT /2008 dokonuje producent, stosując system 1. W przypadku systemu 1 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczna ITB AT /2008 na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, badań kontrolnych gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta, zgodnie z ustalonym planem badań obejmującym badania podane w p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu łączników rozporowych typów FSA, FSL i UHA obejmuje nośności obliczeniowe zamocowań tych łączników oraz grubość powłoki cynkowej. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzenie materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach.

10 AT /2008 7/15 Kontrola produkcji powinna zapewnić, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2008. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące łączników obejmują sprawdzenie: a) kształtu i wymiarów, b) grubości powłoki cynkowej Badania okresowe. Badania okresowe łączników obejmują sprawdzenie nośności charakterystycznych zamocowań Częstotliwość badań kontrolnych gotowych wyrobów Badania bieżącego powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Sprawdzenie kształtu i wymiarów łączników rozporowych. Sprawdzenie kształtu i wymiarów łączników rozporowych typów FSA, FSL i UHA należy przeprowadzać według normy PN-EN 13018:2004 za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0,01 mm. Kształt, wymiar i odchyłki powinny spełniać wymagania p Sprawdzenie odporności korozyjnej. Sprawdzenie grubości powłoki cynkowej łączników rozporowych typów FSA, FSL i UHA należy wykonywać według normy PN-EN ISO 2178:1998 lub PN-EN ISO 3497:2004. Wyniki badań należy porównać z wymaganiami p

11 AT /2008 8/ Sprawdzenie nośności charakterystycznych zamocowań łączników rozporowych. Sprawdzenie nośności charakterystycznej zamocowań łączników rozporowych typów FSA, FSL i UHA należy przeprowadzać na łącznikach osadzonych w podłożu, którym powinien być beton zwykły o klasie wytrzymałości C20/25 według normy PN-EN 206-1:2003. Pomiaru sił należy dokonywać za pomocą urządzenia o zakresie dobranym do spodziewanej wartości siły niszczącej, umożliwiającego stałe i powolne zwiększanie siły aż do zniszczenia. Błąd pomiaru nie powinien przekraczać 3% w całym zakresie pomiarowym Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z normą PN-83/N Ocena wyników badań. Wyprodukowany wyrób należy uznać za zgodny z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2008 zastępuje Aprobatę Techniczną COBR Metalplast AT /2002 Wydanie III Aprobata Techniczna ITB AT /2008 jest dokumentem stwierdzającym przydatność stalowych łączników rozporowych FISCHER typów FSA i FSL oraz UPAT typu UHA do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2008 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami.

12 AT /2008 9/ Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz wraz ze zmianami Dz. U. Nr 33/2004, poz. 286). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta stalowych łączników rozporowych typów FSA, FSL i UHA od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowania w budownictwie stalowych łączników rozporowych typów FSA, FSL i UHA należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2008 ważna jest do 23 czerwca 2013 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC

13 AT / /15 INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 206-1:2003 /Ap1:2004/A1:2005/A2:2006 PN-EN 10152:2005 PN-EN 12500:2002 PN-EN 13018:2004 PN-EN :1999 PN-EN ISO 898-1:2001 PN-EN ISO 2178:1998 PN-EN ISO 3497:2004 PN-EN ISO :2001 PN-83/N Beton. Część 1: Wymagania, właściwości, produkcja i zgodność Wyroby płaskie stalowe walcowane na zimno ocynkowane elektrolitycznie do obróbki plastycznej na zimno. Warunki techniczne dostawy Ochrona materiałów metalowych przed korozją. Ryzyko korozji w warunkach atmosferycznych. Klasyfikacja, określanie i ocena korozyjności atmosfery Badania nieniszczące. Badania wizualne. Zasady ogólne Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji Własności mechaniczne części złącznych wykonanych ze stali węglowej oraz stopowej. Śruby i śruby dwustronne Powłoki niemagnetyczne na podłożu magnetycznym. Pomiar grubości. Metoda magnetyczna Powłoki metalowe. Pomiary grubości powłok. Metody spektrometrii rentgenowskiej Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Część 2: Klasyfikacja środowisk Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbek Raporty z badań i oceny Raport z badań nr LOK-873/A/07 Stalowe łączniki rozporowe typów FSA, FSL oraz UHA, Laboratorium Łączników i Wyrobów Budowlanych LOK, ITB Oddział Śląski - Katowice, al. Korfantego 191. Ocena techniczna dla postępowania aprobacyjnego do raportu z badań Nr LOK-873/A/07, ITB Oddział Śląski Katowice al. Korfantego 191.

14 AT / /15 RYSUNKI I TABLICE Rysunek 1. Stalowy łącznik rozporowy FISCHER typów FSA i FSL oraz UPAT typu UHA. 12 Str. Tablica 1. Tablica 2. Podstawowe wymiary łączników FISCHER typów FSA i FSL oraz UPAT typu UHA Nośność obliczeniowa zamocowań łączników rozporowych typów FSA i FSL oraz UHA na wyrywanie z podłoża Tablica 3. Parametry montażowe łączników rozporowych typów FSA i FSL oraz UHA 14 Tablica 4. Nośność charakterystyczna zamocowań łączników rozporowych typów FSA i FSL oraz UHA na wyrywanie z podłoża... 15

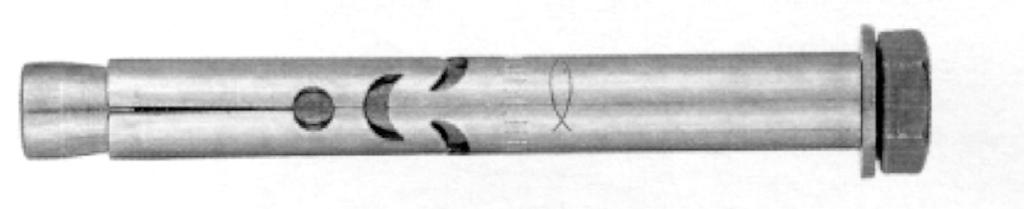

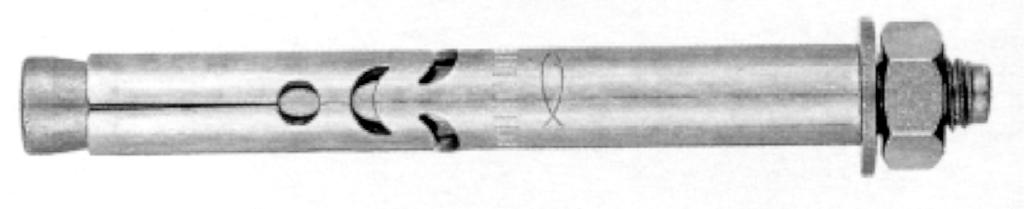

15 AT / /15 Załącznik odmiana S odmiana B Rys. 1. Stalowy łącznik rozporowy FISCHER typów FSA i FSL oraz UPAT typu UHA Podstawowe wymiary łączników FISCHER typów FSA, FSL oraz UPAT typu UHA Poz. Oznaczenie Średnica tulei d k, mm Długość tulei l k, mm Tablica 1 Średnica gwintu śruby d s, [mm FSL 6.5/3 B 6,5 22 M5 2 FSL 6.5/8 B 6,5 30 M5 3 FSL 6.5/28 B 6, 5 52 M5 4 FSL 8/2 S 8 31 M6 5 FSL 8/12 B 8 34 M6 6 FSL 8/15 S 8 46 M6 7 FSA 8/15 B (S) 8 50 M6 8 FSL 8/35 S 8 80 M6 9 FSL 8/37 B 8 60 M6 10 FSA 8/40 B (S) 8 75 M6 11 FSL 8/55 S 8 86 M6 12 FSL 8/57 B i UHA 8/ M6 13 FSA 8/65 B (S) M6 14 FSL 8/75 S M6 15 FSL 10/5 S M8 16 FSL 10/10 S M8 17 FSA 10/10 B (S) M8

16 AT / /15 c.d. tablicy FSL 10/12 B M8 19 FSL 10/20 S M8 20 FSL 10/25 S M8 21 FSA 10/35 B (S) M8 22 FSL 10/39 B i UHA 10/ M8 23 FSL 10/40 S M8 24 FSL 10/50 S M8 25 FSL 10/59 B M8 26 FSL 10/60 S M8 27 FSA 10/60 B (S) M8 28 FSL 12/2 S M10 29 FSL 12/5 S M10 30 FSA 12/10 B (S) M10 31 FSL 12/15 B i UHA 12/ M10 32 FSL 12/25 S M10 33 FSA 12/25 B (S) M10 34 FSL 12/27 B M10 35 FSL 12/35 S M10 36 FSL 12/45 S M10 37 FSA 12/50 B (S) M10 38 FSL 12/51 B M10 39 FSL 12/75 S M10 40 FSA 12/75B M10 41 FSL 12/81 B M10 42 FSL 16/2 S M10 43 FSL 16/5 S M12 44 FSL 16/15 S M12 45 FSL 16/20 B M12 46 FSL 16/65 B M12 47 FSL 16/65 S M12 48 FSL 16/102 B M12 49 FSL 20/15 S M16 50 FSL 20/101 B M16

17 AT / /15 Nośność obliczeniowa zamocowań łączników rozporowych typów FSA i FSL oraz UHA na wyrywanie z podłoża * Tablica 2 Poz. Oznaczenie Nośność obliczeniowa, kn 1 FSL 6,5/t fix B 1,35 2 FSA 8/t fix B 5,20 3 FSA 8/t fix S 4,70 4 FSA 10/t fix B 7,30 5 FSA 10/t fix S 7,50 6 FSA 12/t fix B 12,70 7 FSA 12/t fix S 10,70 8 FSL 8/t fix 1,60 9 FSL 10/t fix 3,50 10 FSL 12/t fix 4,40 11 FSL 16/t fix 6,60 12 FSL 20/t fix 7,30 13 UHA 8/t fix 1,50 14 UHA 10/t fix 2,65 15 UHA 12/t fix 3,65 * beton zwykły klasy C 20/25 wg wg normy PN-EN 206-1:2003 Parametry montażowe łączników rozporowych typu FSA i FSL oraz UHA Poz. Oznaczenie Max. długość użytkowa t fix, mm Głębokość zakotwienia h ef, mm Średnica otworu d cut, mm Tablica 3 Min. głębokość wierconego otworu h 1, mm FSL 6.5/3 B FSL 6.5/8 B FSL 6.5/28 B FSL 8/2 S FSL 8/12 B FSL 8/15 S FSA 8/15 B (S) FSL 8/35 S FSL 8/37 B FSA 8/40 B (S) FSL 8/55 S FSL 8/57 B i UHA 8/ FSA 8/65 B (S) FSL 8/75 S FSL 10/5 S FSL 10/10 S FSA 10/10 B (S) FSL 10/12 B FSL 10/20 S FSL 10/25 S FSA 10/35 B (S) FSL 10/39 i UHA 10/ FSL 10/40 S FSL 10/50 S FSL 10/59 B FSL 10/60 S FSA 10/60 B (S) FSL 12/2 S

18 AT / /15 cd. tablicy FSL 12/5 S FSA 12/10 B (S) FSL 12/15 B i UHA 12/ FSL 12/25 S FSA 12/25 B (S) FSL 12/27 B FSL 12/35 S FSL 12/45 S FSA 12/50 B (S) FSL 12/51 B FSL 12/75 S FSA 12/75 B FSL 12/81 B FSL 16/2 S FSL 16/5 S FSL 16/15 S FSL 16/20 B FSL 16/65 B FSL 16/65 S FSL 16/102 B FSL 20/15 S FSL 20/101 B Nośność charakterystyczna zamocowań łączników rozporowych typów FSA i FSL oraz UHA na wyrywanie z podłoża * Tablica 4 Poz. Oznaczenie Nośność charakterystyczna, kn 1 FSL 6,5/t fix B 3,40 2 FSA 8/t fix B 13,20 3 FSA 8/t fix S 11,90 4 FSA 10/t fix B 18,45 5 FSA 10/t fix S 19,00 6 FSA 12/t fix B 32,10 7 FSA 12/t fix S 27,05 8 FSL 8/t fix 4,15 9 FSL 10/t fix 8,90 10 FSL 12/t fix 11,05 11 FSL 16/t fix 16,65 12 FSL 20/t fix 18,45 13 UHA 8/t fix 3,85 14 UHA 10/t fix 6,70 15 UHA 12/t fix 9,25 * beton zwykły klasy C 20/25 wg wg normy PN-EN 206-1:2003
