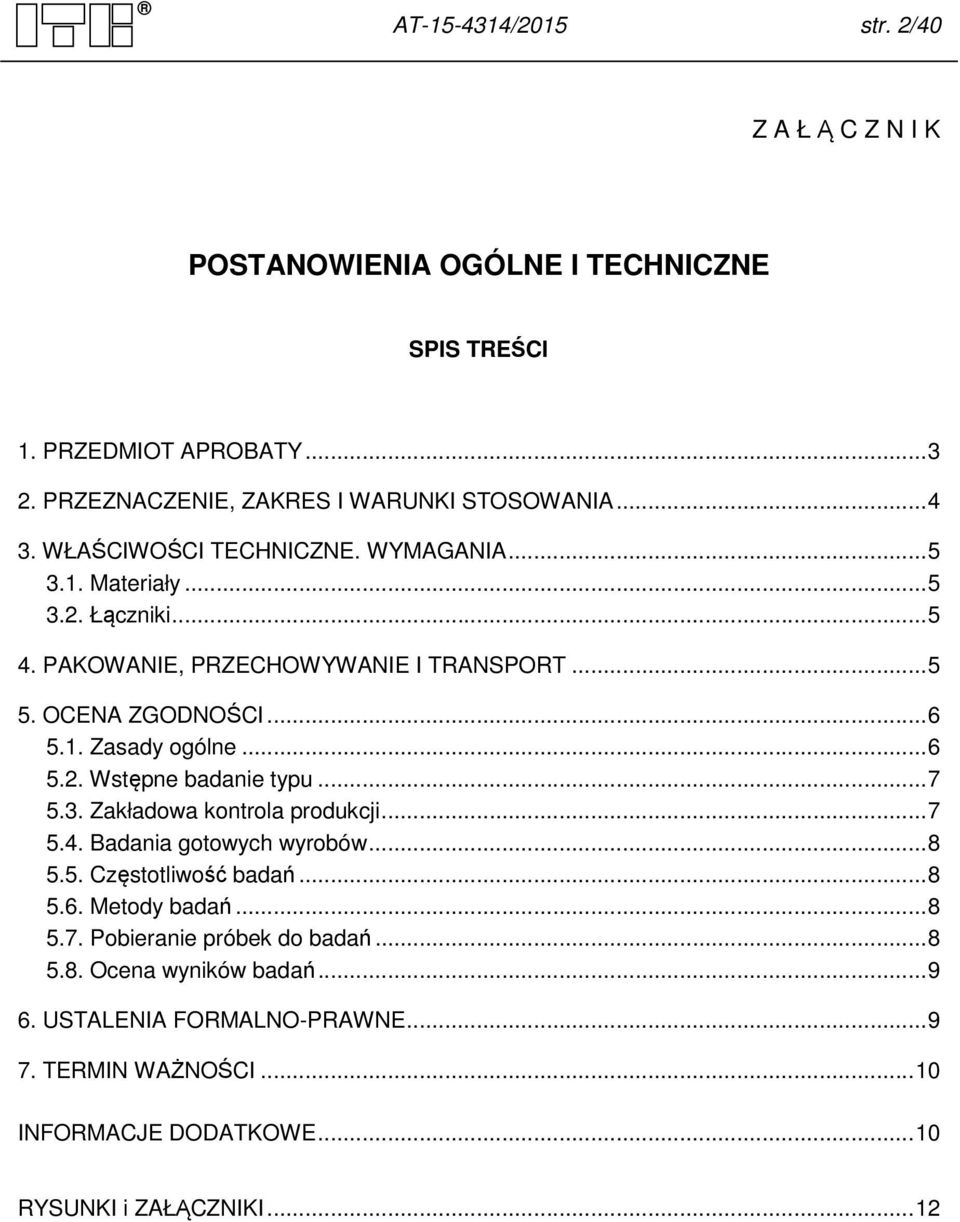

4 AT /2015 str. 2/40 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Łączniki PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI i ZAŁĄCZNIKI... 12

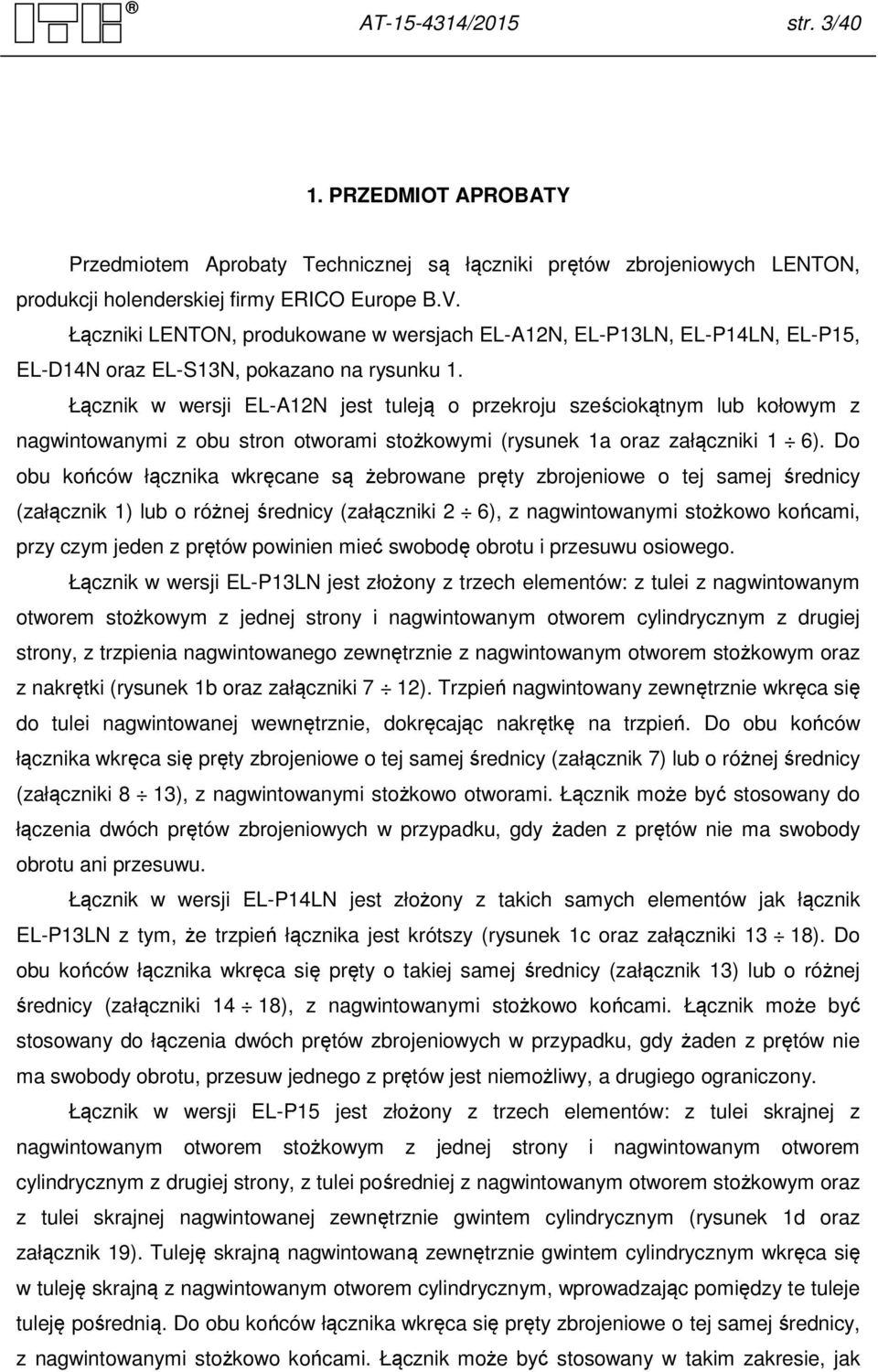

5 AT /2015 str. 3/40 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej są łączniki prętów zbrojeniowych LENTON, produkcji holenderskiej firmy ERICO Europe B.V. Łączniki LENTON, produkowane w wersjach EL-A12N, EL-P13LN, EL-P14LN, EL-P15, EL-D14N oraz EL-S13N, pokazano na rysunku 1. Łącznik w wersji EL-A12N jest tuleją o przekroju sześciokątnym lub kołowym z nagwintowanymi z obu stron otworami stożkowymi (rysunek 1a oraz załączniki 1 6). Do obu końców łącznika wkręcane są żebrowane pręty zbrojeniowe o tej samej średnicy (załącznik 1) lub o różnej średnicy (załączniki 2 6), z nagwintowanymi stożkowo końcami, przy czym jeden z prętów powinien mieć swobodę obrotu i przesuwu osiowego. Łącznik w wersji EL-P13LN jest złożony z trzech elementów: z tulei z nagwintowanym otworem stożkowym z jednej strony i nagwintowanym otworem cylindrycznym z drugiej strony, z trzpienia nagwintowanego zewnętrznie z nagwintowanym otworem stożkowym oraz z nakrętki (rysunek 1b oraz załączniki 7 12). Trzpień nagwintowany zewnętrznie wkręca się do tulei nagwintowanej wewnętrznie, dokręcając nakrętkę na trzpień. Do obu końców łącznika wkręca się pręty zbrojeniowe o tej samej średnicy (załącznik 7) lub o różnej średnicy (załączniki 8 13), z nagwintowanymi stożkowo otworami. Łącznik może być stosowany do łączenia dwóch prętów zbrojeniowych w przypadku, gdy żaden z prętów nie ma swobody obrotu ani przesuwu. Łącznik w wersji EL-P14LN jest złożony z takich samych elementów jak łącznik EL-P13LN z tym, że trzpień łącznika jest krótszy (rysunek 1c oraz załączniki 13 18). Do obu końców łącznika wkręca się pręty o takiej samej średnicy (załącznik 13) lub o różnej średnicy (załączniki 14 18), z nagwintowanymi stożkowo końcami. Łącznik może być stosowany do łączenia dwóch prętów zbrojeniowych w przypadku, gdy żaden z prętów nie ma swobody obrotu, przesuw jednego z prętów jest niemożliwy, a drugiego ograniczony. Łącznik w wersji EL-P15 jest złożony z trzech elementów: z tulei skrajnej z nagwintowanym otworem stożkowym z jednej strony i nagwintowanym otworem cylindrycznym z drugiej strony, z tulei pośredniej z nagwintowanym otworem stożkowym oraz z tulei skrajnej nagwintowanej zewnętrznie gwintem cylindrycznym (rysunek 1d oraz załącznik 19). Tuleję skrajną nagwintowaną zewnętrznie gwintem cylindrycznym wkręca się w tuleję skrajną z nagwintowanym otworem cylindrycznym, wprowadzając pomiędzy te tuleje tuleję pośrednią. Do obu końców łącznika wkręca się pręty zbrojeniowe o tej samej średnicy, z nagwintowanymi stożkowo końcami. Łącznik może być stosowany w takim zakresie, jak

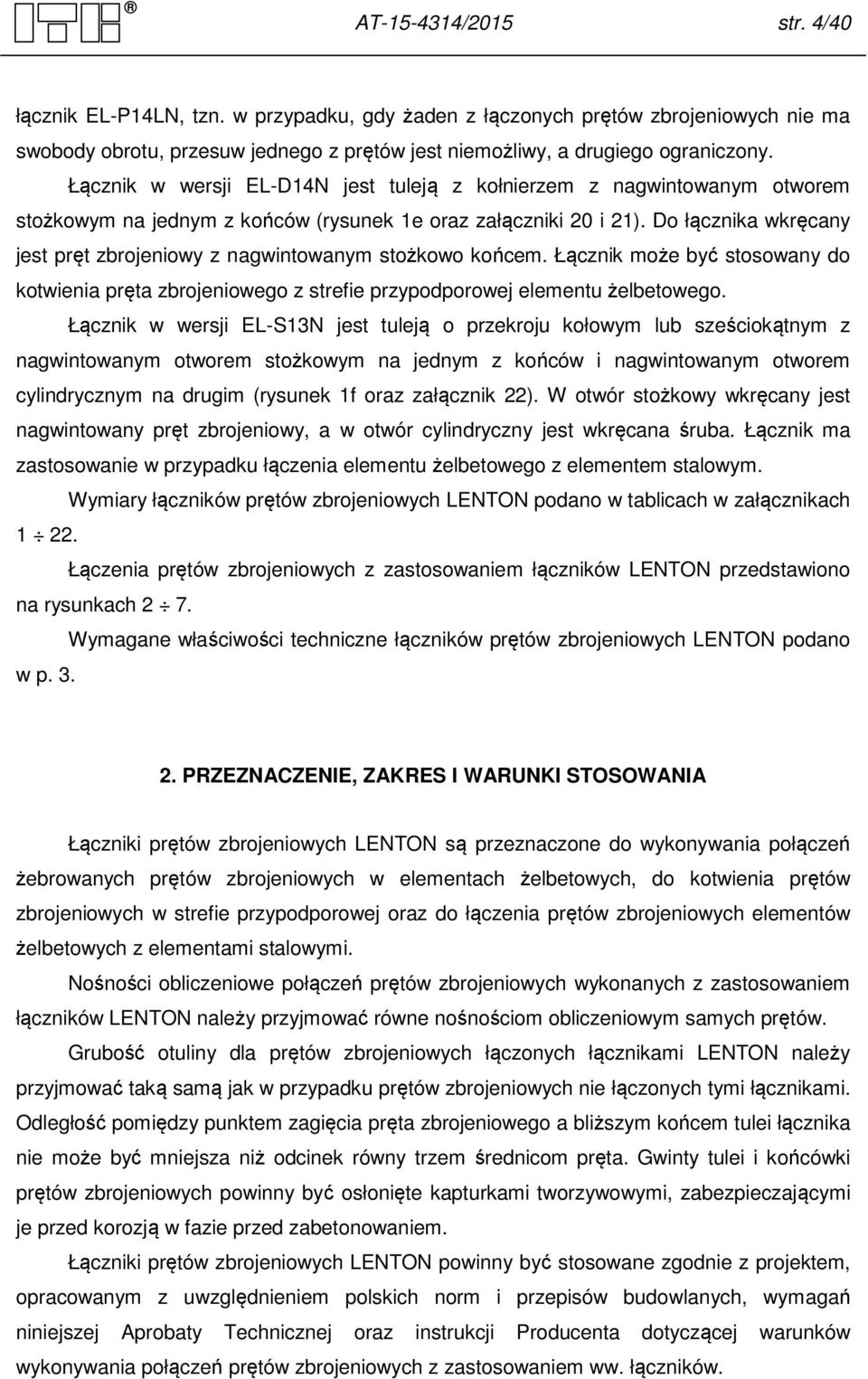

6 AT /2015 str. 4/40 łącznik EL-P14LN, tzn. w przypadku, gdy żaden z łączonych prętów zbrojeniowych nie ma swobody obrotu, przesuw jednego z prętów jest niemożliwy, a drugiego ograniczony. Łącznik w wersji EL-D14N jest tuleją z kołnierzem z nagwintowanym otworem stożkowym na jednym z końców (rysunek 1e oraz załączniki 20 i 21). Do łącznika wkręcany jest pręt zbrojeniowy z nagwintowanym stożkowo końcem. Łącznik może być stosowany do kotwienia pręta zbrojeniowego z strefie przypodporowej elementu żelbetowego. Łącznik w wersji EL-S13N jest tuleją o przekroju kołowym lub sześciokątnym z nagwintowanym otworem stożkowym na jednym z końców i nagwintowanym otworem cylindrycznym na drugim (rysunek 1f oraz załącznik 22). W otwór stożkowy wkręcany jest nagwintowany pręt zbrojeniowy, a w otwór cylindryczny jest wkręcana śruba. Łącznik ma zastosowanie w przypadku łączenia elementu żelbetowego z elementem stalowym. Wymiary łączników prętów zbrojeniowych LENTON podano w tablicach w załącznikach Łączenia prętów zbrojeniowych z zastosowaniem łączników LENTON przedstawiono na rysunkach 2 7. Wymagane właściwości techniczne łączników prętów zbrojeniowych LENTON podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Łączniki prętów zbrojeniowych LENTON są przeznaczone do wykonywania połączeń żebrowanych prętów zbrojeniowych w elementach żelbetowych, do kotwienia prętów zbrojeniowych w strefie przypodporowej oraz do łączenia prętów zbrojeniowych elementów żelbetowych z elementami stalowymi. Nośności obliczeniowe połączeń prętów zbrojeniowych wykonanych z zastosowaniem łączników LENTON należy przyjmować równe nośnościom obliczeniowym samych prętów. Grubość otuliny dla prętów zbrojeniowych łączonych łącznikami LENTON należy przyjmować taką samą jak w przypadku prętów zbrojeniowych nie łączonych tymi łącznikami. Odległość pomiędzy punktem zagięcia pręta zbrojeniowego a bliższym końcem tulei łącznika nie może być mniejsza niż odcinek równy trzem średnicom pręta. Gwinty tulei i końcówki prętów zbrojeniowych powinny być osłonięte kapturkami tworzywowymi, zabezpieczającymi je przed korozją w fazie przed zabetonowaniem. Łączniki prętów zbrojeniowych LENTON powinny być stosowane zgodnie z projektem, opracowanym z uwzględnieniem polskich norm i przepisów budowlanych, wymagań niniejszej Aprobaty Technicznej oraz instrukcji Producenta dotyczącej warunków wykonywania połączeń prętów zbrojeniowych z zastosowaniem ww. łączników.

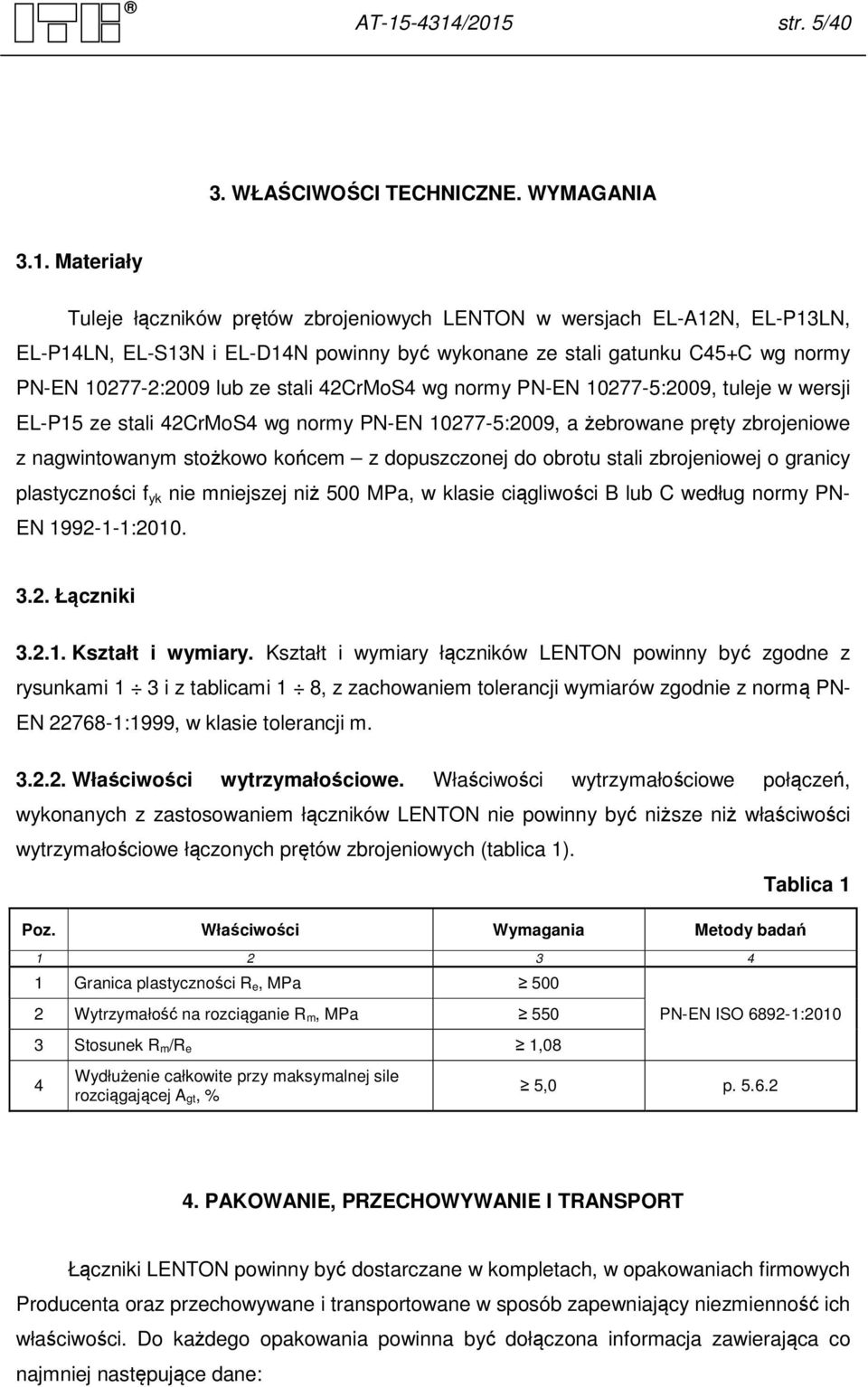

7 AT /2015 str. 5/40 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Tuleje łączników prętów zbrojeniowych LENTON w wersjach EL-A12N, EL-P13LN, EL-P14LN, EL-S13N i EL-D14N powinny być wykonane ze stali gatunku C45+C wg normy PN-EN :2009 lub ze stali 42CrMoS4 wg normy PN-EN :2009, tuleje w wersji EL-P15 ze stali 42CrMoS4 wg normy PN-EN :2009, a żebrowane pręty zbrojeniowe z nagwintowanym stożkowo końcem z dopuszczonej do obrotu stali zbrojeniowej o granicy plastyczności f yk nie mniejszej niż 500 MPa, w klasie ciągliwości B lub C według normy PN- EN : Łączniki Kształt i wymiary. Kształt i wymiary łączników LENTON powinny być zgodne z rysunkami 1 3 i z tablicami 1 8, z zachowaniem tolerancji wymiarów zgodnie z normą PN- EN :1999, w klasie tolerancji m Właściwości wytrzymałościowe. Właściwości wytrzymałościowe połączeń, wykonanych z zastosowaniem łączników LENTON nie powinny być niższe niż właściwości wytrzymałościowe łączonych prętów zbrojeniowych (tablica 1). Poz. Właściwości Wymagania Metody badań Granica plastyczności R e, MPa Wytrzymałość na rozciąganie R m, MPa Stosunek R m/r e 1,08 4 Wydłużenie całkowite przy maksymalnej sile rozciągającej A gt, % Tablica 1 PN-EN ISO :2010 5,0 p PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Łączniki LENTON powinny być dostarczane w kompletach, w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane:

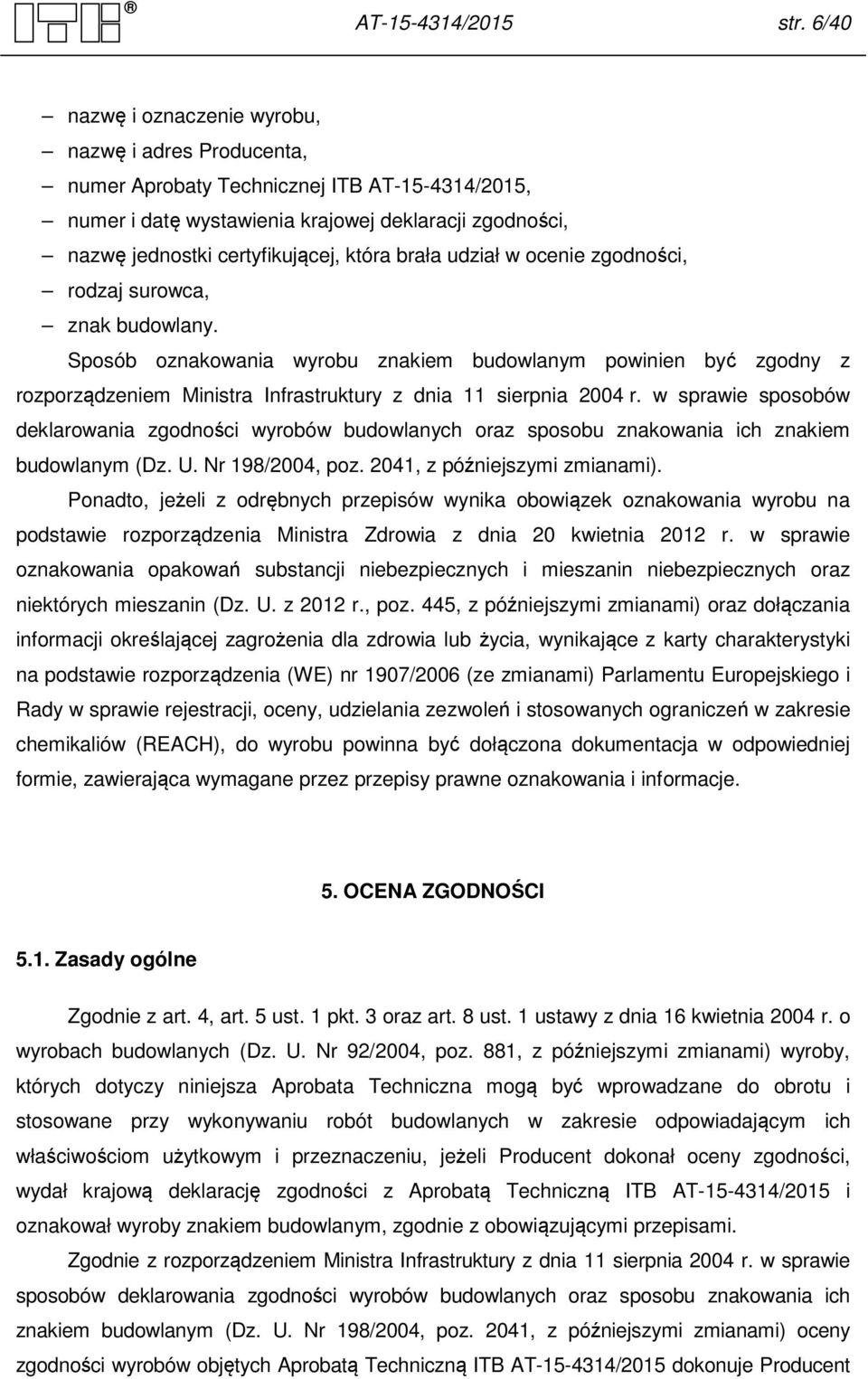

8 AT /2015 str. 6/40 nazwę i oznaczenie wyrobu, nazwę i adres Producenta, numer Aprobaty Technicznej ITB AT /2015, numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, rodzaj surowca, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041, z późniejszymi zmianami). Ponadto, jeżeli z odrębnych przepisów wynika obowiązek oznakowania wyrobu na podstawie rozporządzenia Ministra Zdrowia z dnia 20 kwietnia 2012 r. w sprawie oznakowania opakowań substancji niebezpiecznych i mieszanin niebezpiecznych oraz niektórych mieszanin (Dz. U. z 2012 r., poz. 445, z późniejszymi zmianami) oraz dołączania informacji określającej zagrożenia dla zdrowia lub życia, wynikające z karty charakterystyki na podstawie rozporządzenia (WE) nr 1907/2006 (ze zmianami) Parlamentu Europejskiego i Rady w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów (REACH), do wyrobu powinna być dołączona dokumentacja w odpowiedniej formie, zawierająca wymagane przez przepisy prawne oznakowania i informacje. 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2015 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041, z późniejszymi zmianami) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2015 dokonuje Producent

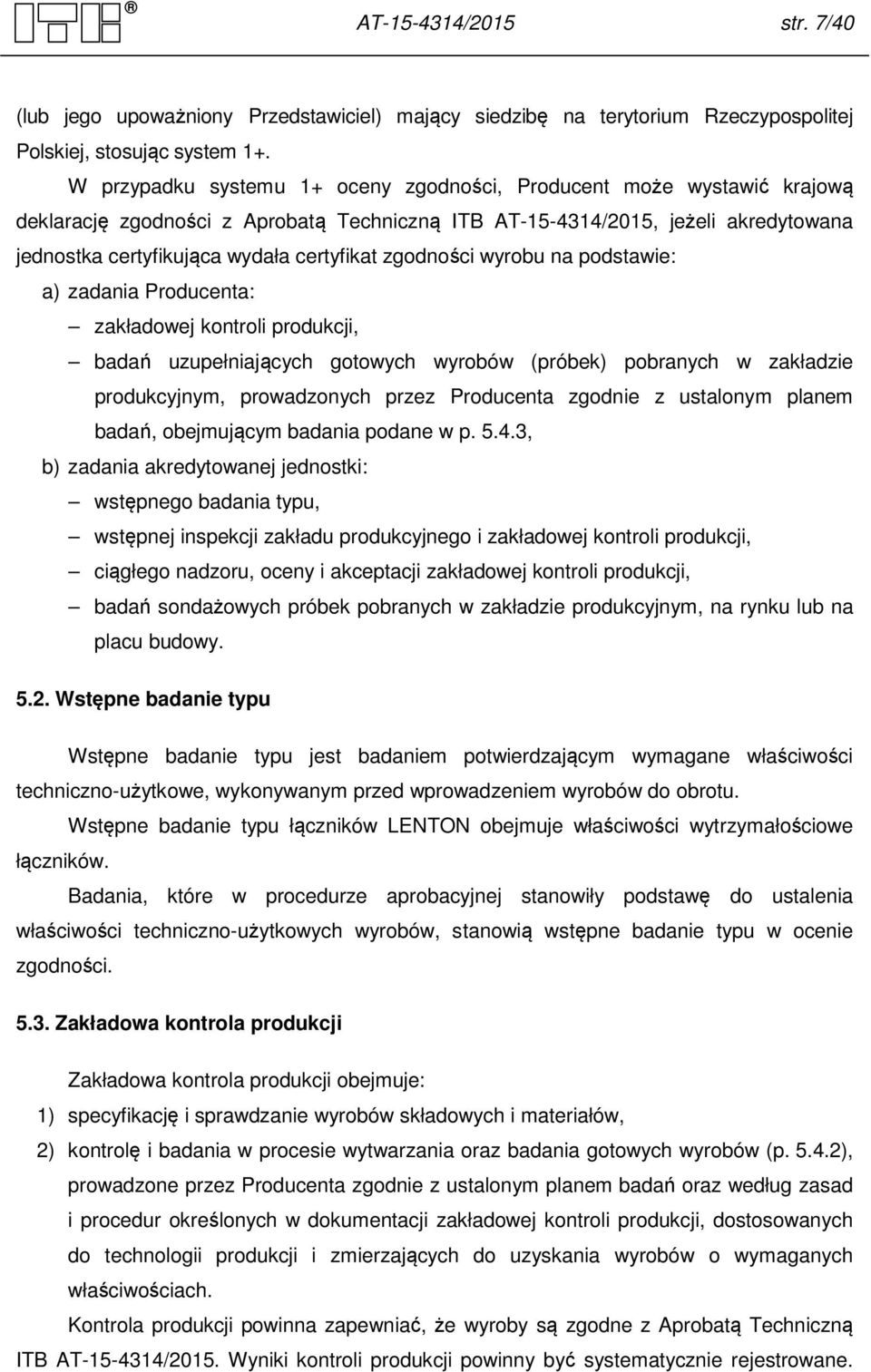

9 AT /2015 str. 7/40 (lub jego upoważniony Przedstawiciel) mający siedzibę na terytorium Rzeczypospolitej Polskiej, stosując system 1+. W przypadku systemu 1+ oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2015, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, badań uzupełniających gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta zgodnie z ustalonym planem badań, obejmującym badania podane w p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji, badań sondażowych próbek pobranych w zakładzie produkcyjnym, na rynku lub na placu budowy Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobów do obrotu. Wstępne badanie typu łączników LENTON obejmuje właściwości wytrzymałościowe łączników. Badania, które w procedurze aprobacyjnej stanowiły podstawę do ustalenia właściwości techniczno-użytkowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie wyrobów składowych i materiałów, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyroby są zgodne z Aprobatą Techniczną ITB AT /2015. Wyniki kontroli produkcji powinny być systematycznie rejestrowane.

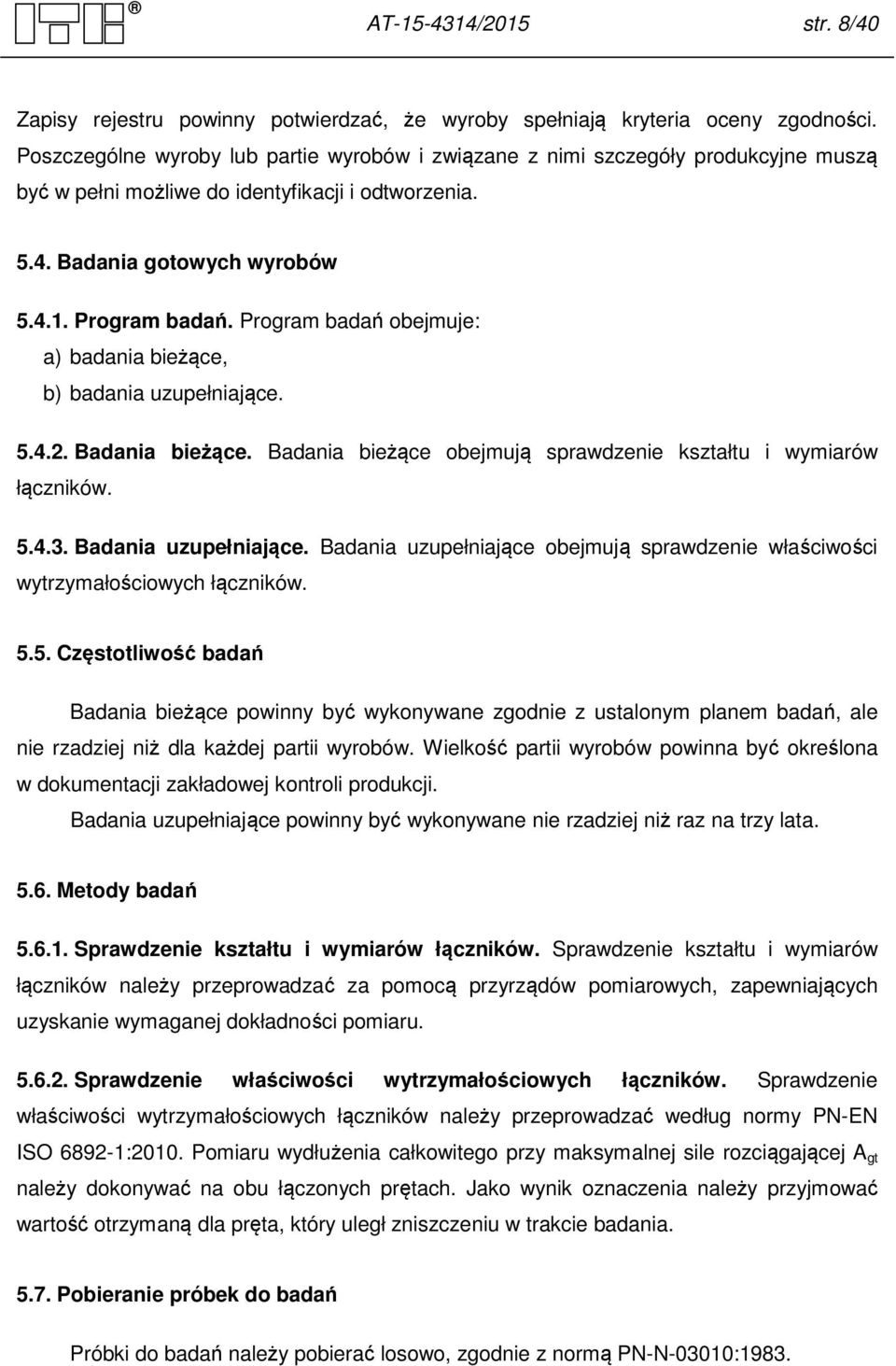

10 AT /2015 str. 8/40 Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania uzupełniające Badania bieżące. Badania bieżące obejmują sprawdzenie kształtu i wymiarów łączników Badania uzupełniające. Badania uzupełniające obejmują sprawdzenie właściwości wytrzymałościowych łączników Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na trzy lata Metody badań Sprawdzenie kształtu i wymiarów łączników. Sprawdzenie kształtu i wymiarów łączników należy przeprowadzać za pomocą przyrządów pomiarowych, zapewniających uzyskanie wymaganej dokładności pomiaru Sprawdzenie właściwości wytrzymałościowych łączników. Sprawdzenie właściwości wytrzymałościowych łączników należy przeprowadzać według normy PN-EN ISO :2010. Pomiaru wydłużenia całkowitego przy maksymalnej sile rozciągającej A gt należy dokonywać na obu łączonych prętach. Jako wynik oznaczenia należy przyjmować wartość otrzymaną dla pręta, który uległ zniszczeniu w trakcie badania Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010:1983.

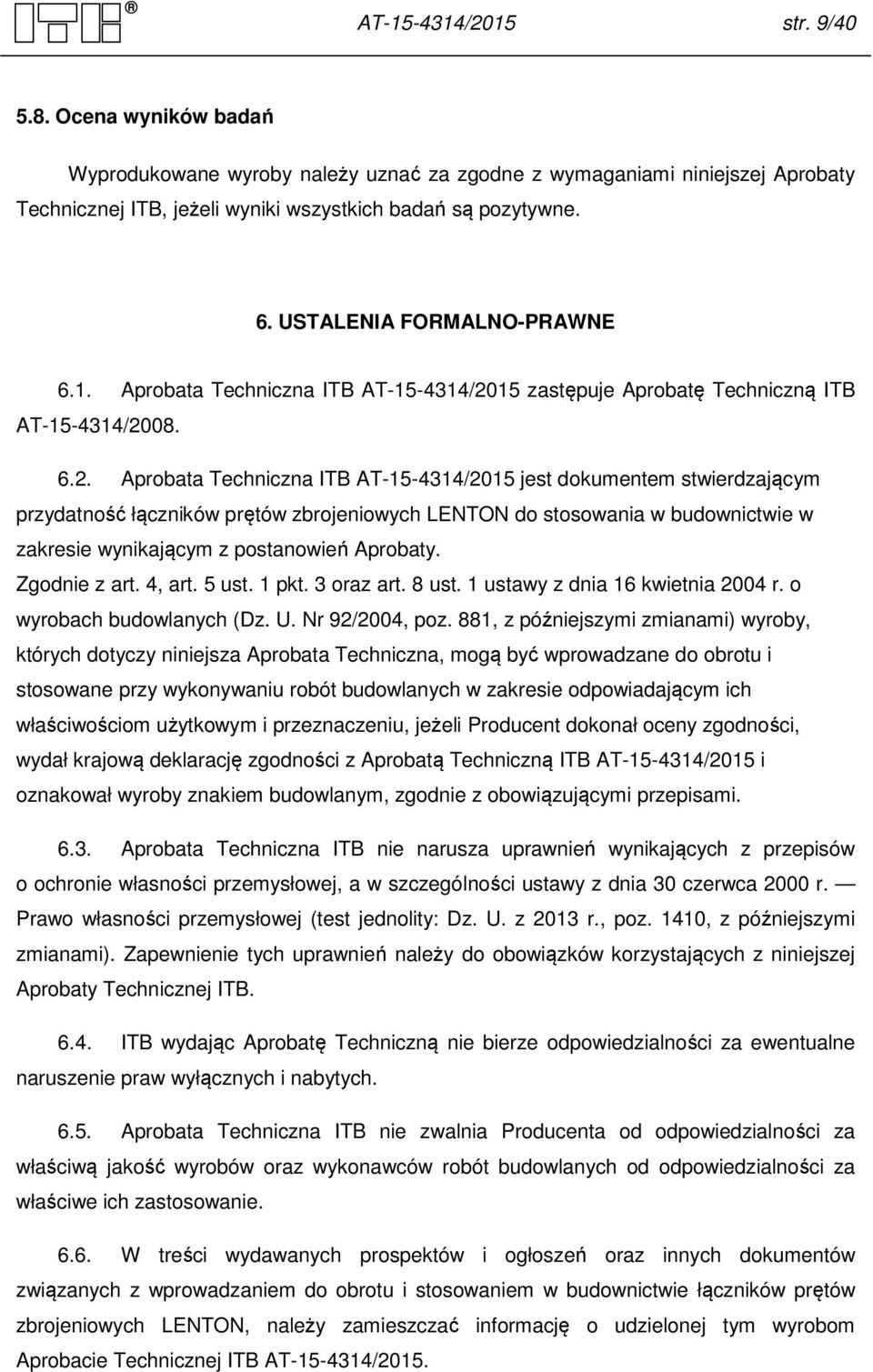

11 AT /2015 str. 9/ Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2015 zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2015 jest dokumentem stwierdzającym przydatność łączników prętów zbrojeniowych LENTON do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2015 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (test jednolity: Dz. U. z 2013 r., poz. 1410, z późniejszymi zmianami). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie łączników prętów zbrojeniowych LENTON, należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT /2015.

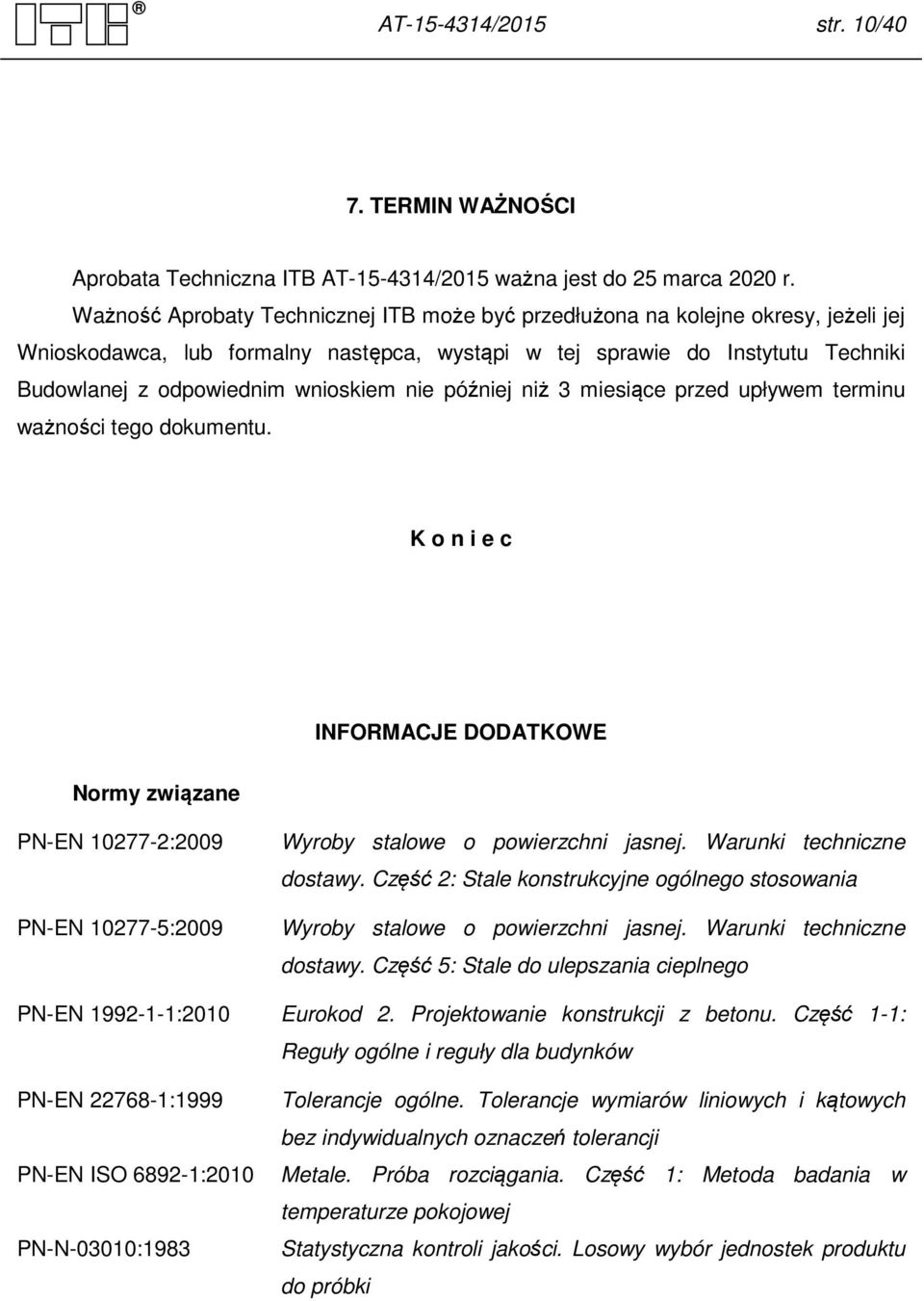

12 AT /2015 str. 10/40 7. TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2015 ważna jest do 25 marca 2020 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K o n i e c INFORMACJE DODATKOWE Normy związane PN-EN :2009 PN-EN :2009 Wyroby stalowe o powierzchni jasnej. Warunki techniczne dostawy. Część 2: Stale konstrukcyjne ogólnego stosowania Wyroby stalowe o powierzchni jasnej. Warunki techniczne dostawy. Część 5: Stale do ulepszania cieplnego PN-EN :2010 Eurokod 2. Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków PN-EN :1999 PN-EN ISO :2010 PN-N-03010:1983 Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji Metale. Próba rozciągania. Część 1: Metoda badania w temperaturze pokojowej Statystyczna kontroli jakości. Losowy wybór jednostek produktu do próbki

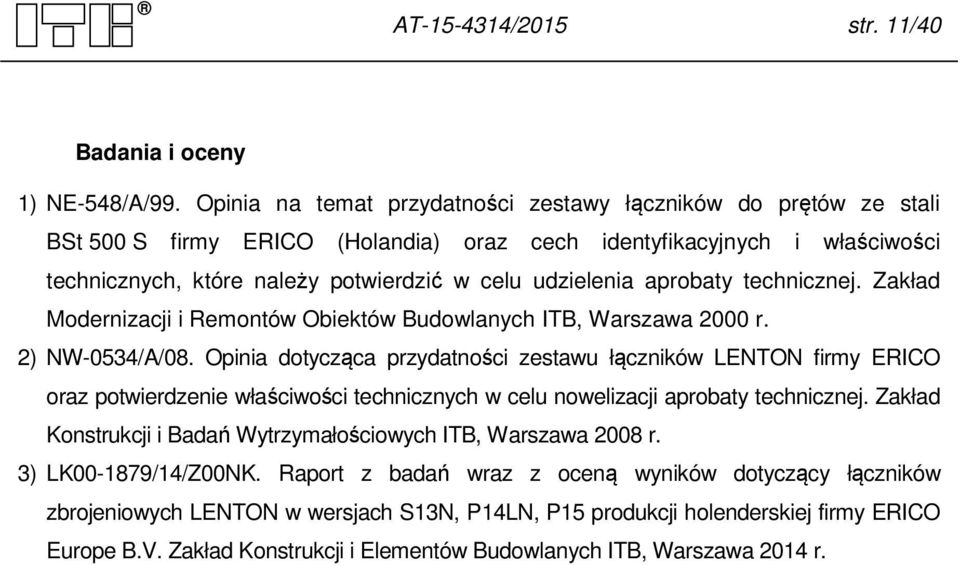

13 AT /2015 str. 11/40 Badania i oceny 1) NE-548/A/99. Opinia na temat przydatności zestawy łączników do prętów ze stali BSt 500 S firmy ERICO (Holandia) oraz cech identyfikacyjnych i właściwości technicznych, które należy potwierdzić w celu udzielenia aprobaty technicznej. Zakład Modernizacji i Remontów Obiektów Budowlanych ITB, Warszawa 2000 r. 2) NW-0534/A/08. Opinia dotycząca przydatności zestawu łączników LENTON firmy ERICO oraz potwierdzenie właściwości technicznych w celu nowelizacji aprobaty technicznej. Zakład Konstrukcji i Badań Wytrzymałościowych ITB, Warszawa 2008 r. 3) LK /14/Z00NK. Raport z badań wraz z oceną wyników dotyczący łączników zbrojeniowych LENTON w wersjach S13N, P14LN, P15 produkcji holenderskiej firmy ERICO Europe B.V. Zakład Konstrukcji i Elementów Budowlanych ITB, Warszawa 2014 r.

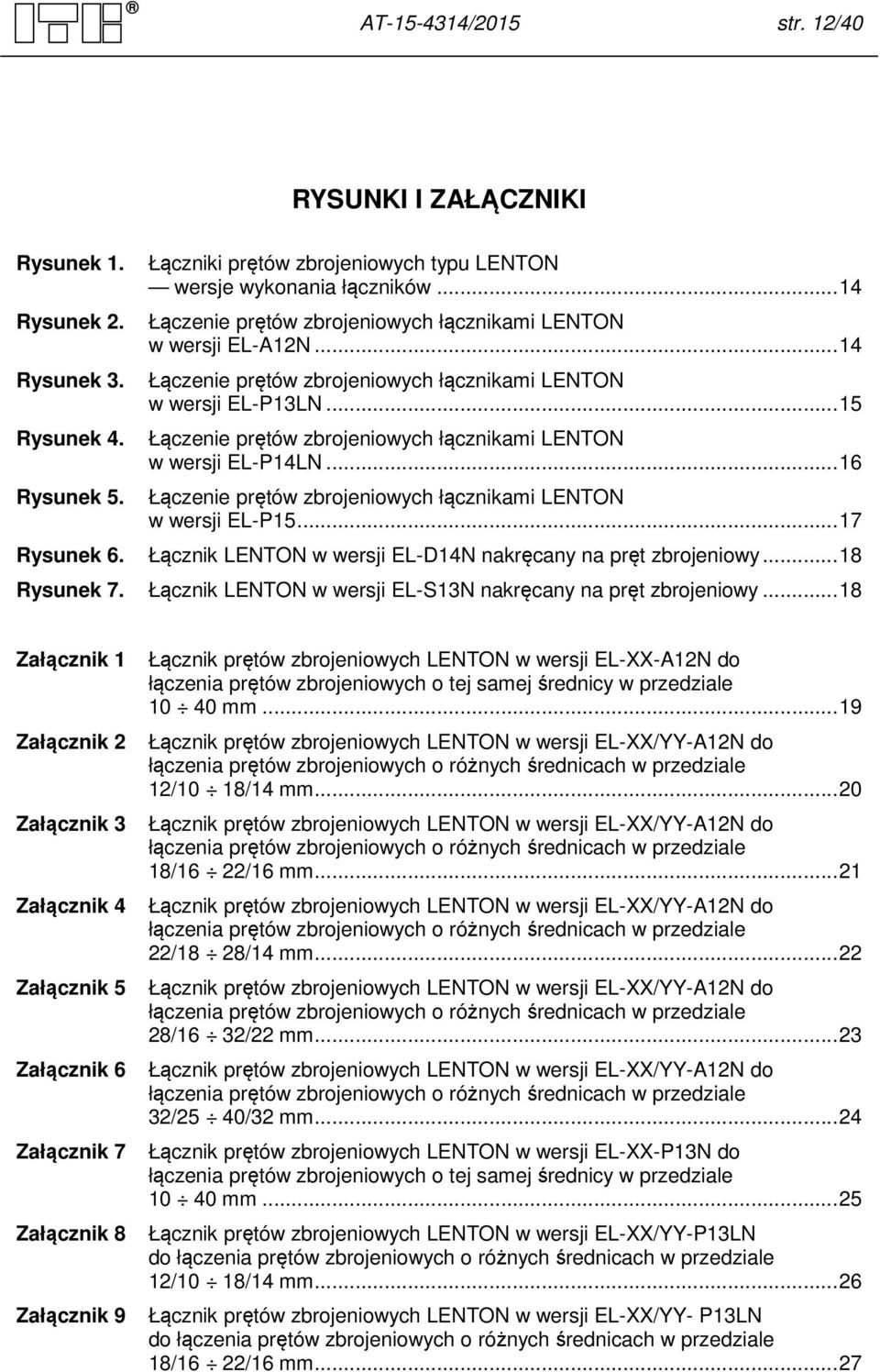

14 AT /2015 str. 12/40 RYSUNKI I ZAŁĄCZNIKI Rysunek 1. Rysunek 2. Rysunek 3. Rysunek 4. Rysunek 5. Łączniki prętów zbrojeniowych typu LENTON wersje wykonania łączników Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-A12N Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-P13LN Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-P14LN Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-P Rysunek 6. Łącznik LENTON w wersji EL-D14N nakręcany na pręt zbrojeniowy Rysunek 7. Łącznik LENTON w wersji EL-S13N nakręcany na pręt zbrojeniowy Załącznik 1 Załącznik 2 Załącznik 3 Załącznik 4 Załącznik 5 Załącznik 6 Załącznik 7 Załącznik 8 Załącznik 9 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-A12N do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-A12N do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 12/10 18/14 mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-A12N do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 18/16 22/16 mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-A12N do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 22/18 28/14 mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-A12N do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 28/16 32/22 mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-A12N do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 32/25 40/32 mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-P13N do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-P13LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 12/10 18/14 mm Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P13LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 18/16 22/16 mm... 27

15 AT /2015 str. 13/40 Załącznik 10 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P13LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 22/18 28/14 mm Załącznik 11 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P13LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 28/16 32/25 mm Załącznik 12 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P13LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 32/28 40/32 mm Załącznik 13 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-P14LN do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm Załącznik 14 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P14LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 12/10 18/14 mm Załącznik 15 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P14LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 18/16 22/16 mm Załącznik 16 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P14LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 22/18 28/14 mm Załącznik 17 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P14LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 28/16 32/25 mm Załącznik 18 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P14LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 32/28 40/32 mm Załącznik 19 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-P15 do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm Załącznik 20 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-D14N do kotwienia prętów zbrojeniowych w strefie przypodporowej elementów żelbetowych, przedział średnicy pręta mm Załącznik 21 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-D14N do kotwienia prętów zbrojeniowych w strefie przypodporowej elementów żelbetowych, pręt o średnicy 40 mm Załącznik 22 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-S13N do kotwienia prętów zbrojeniowych w miejscu łączenia elementu żelbetowego z elementem stalowym... 40

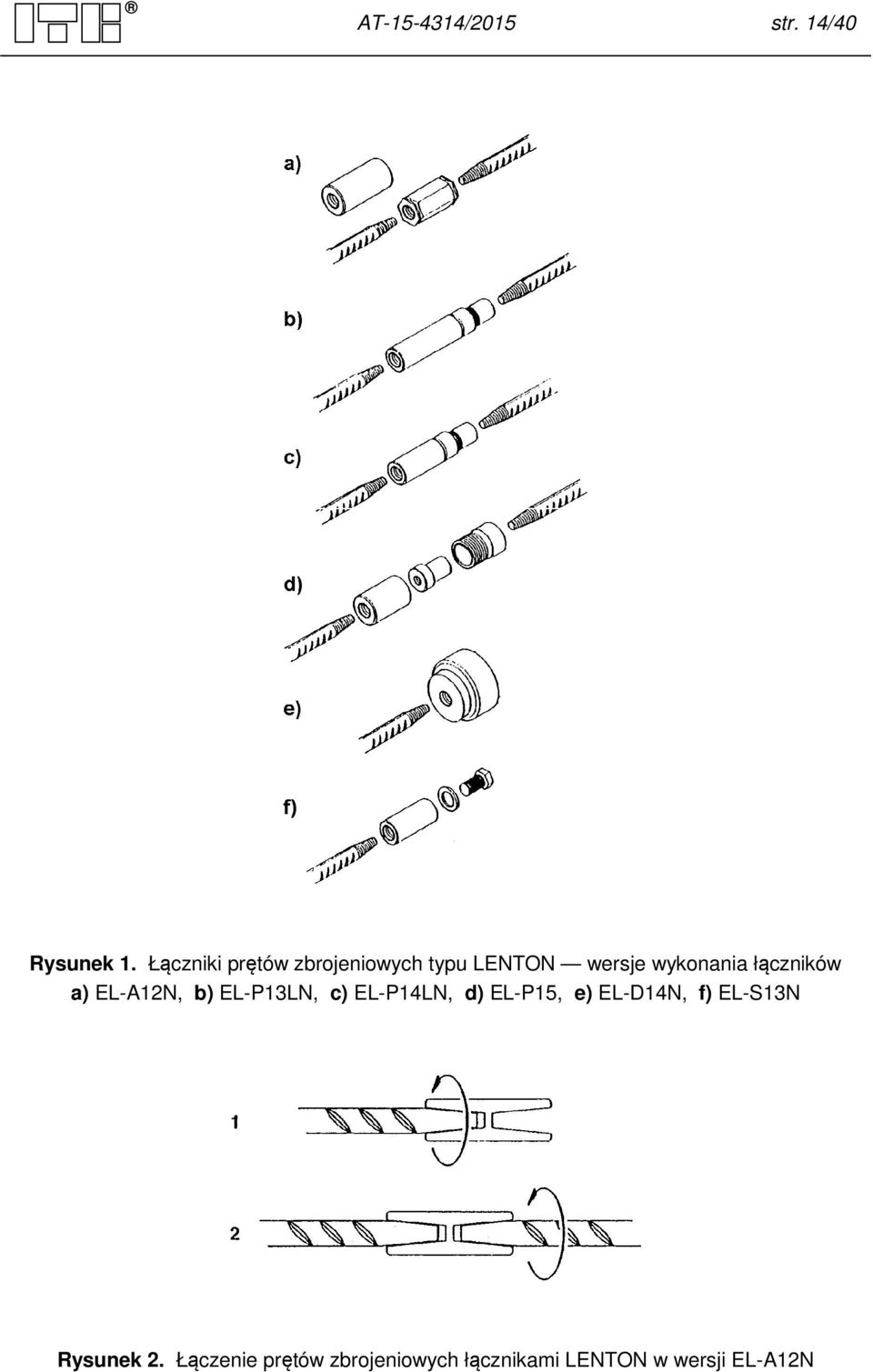

16 AT /2015 str. 14/40 Rysunek 1. Łączniki prętów zbrojeniowych typu LENTON wersje wykonania łączników a) EL-A12N, b) EL-P13LN, c) EL-P14LN, d) EL-P15, e) EL-D14N, f) EL-S13N Rysunek 2. Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-A12N

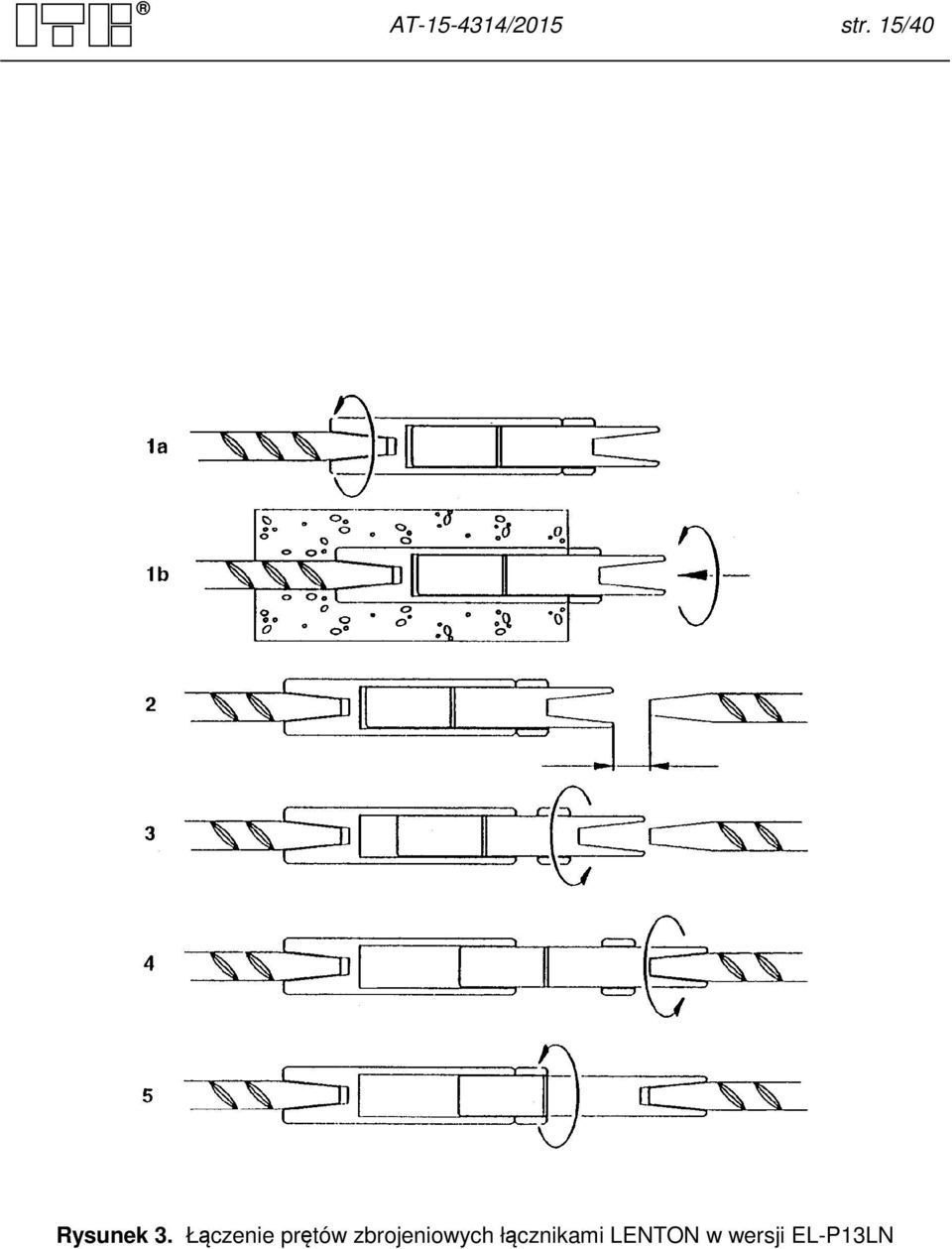

17 AT /2015 str. 15/40 Rysunek 3. Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-P13LN

18 AT /2015 str. 16/40 Rysunek 4. Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-P14LN

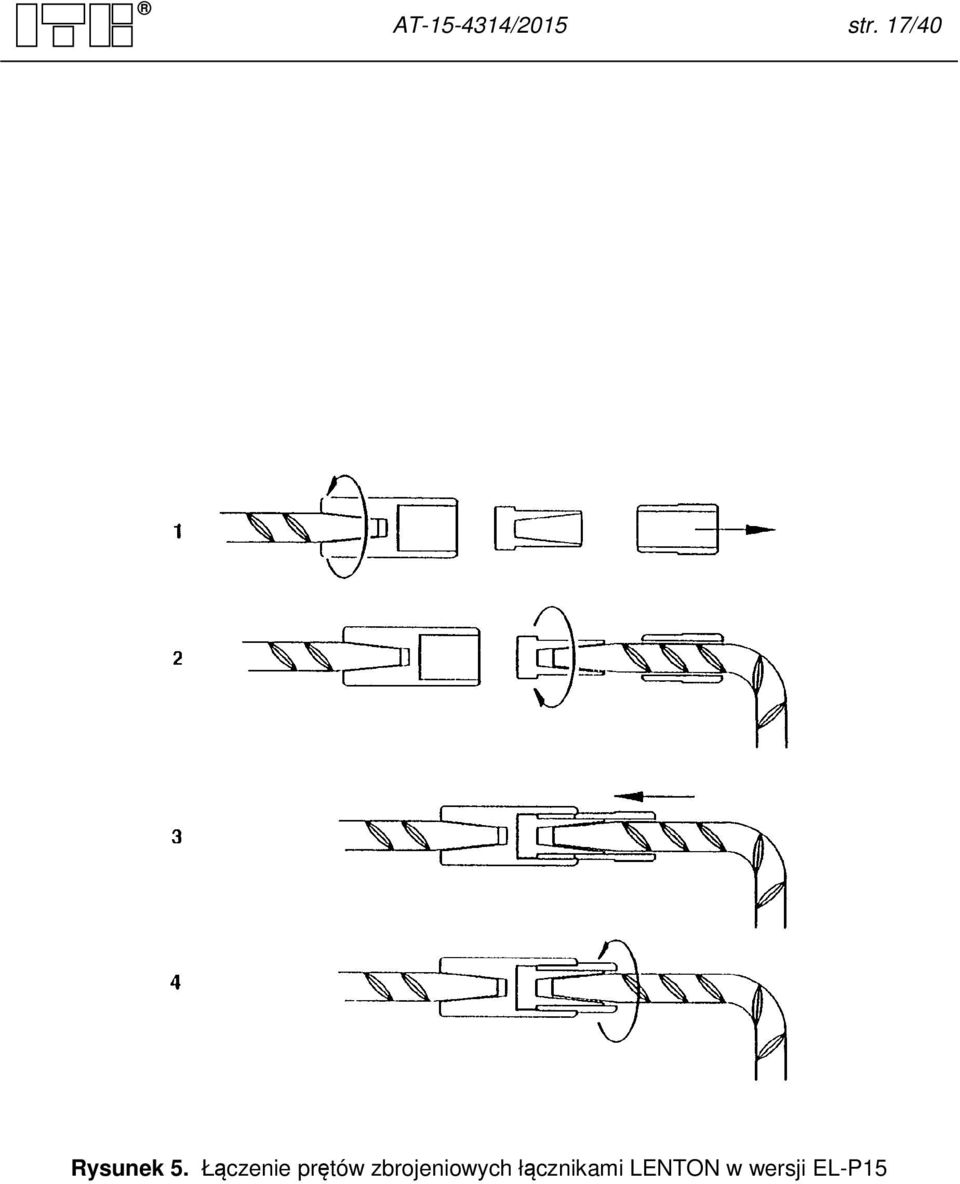

19 AT /2015 str. 17/40 Rysunek 5. Łączenie prętów zbrojeniowych łącznikami LENTON w wersji EL-P15

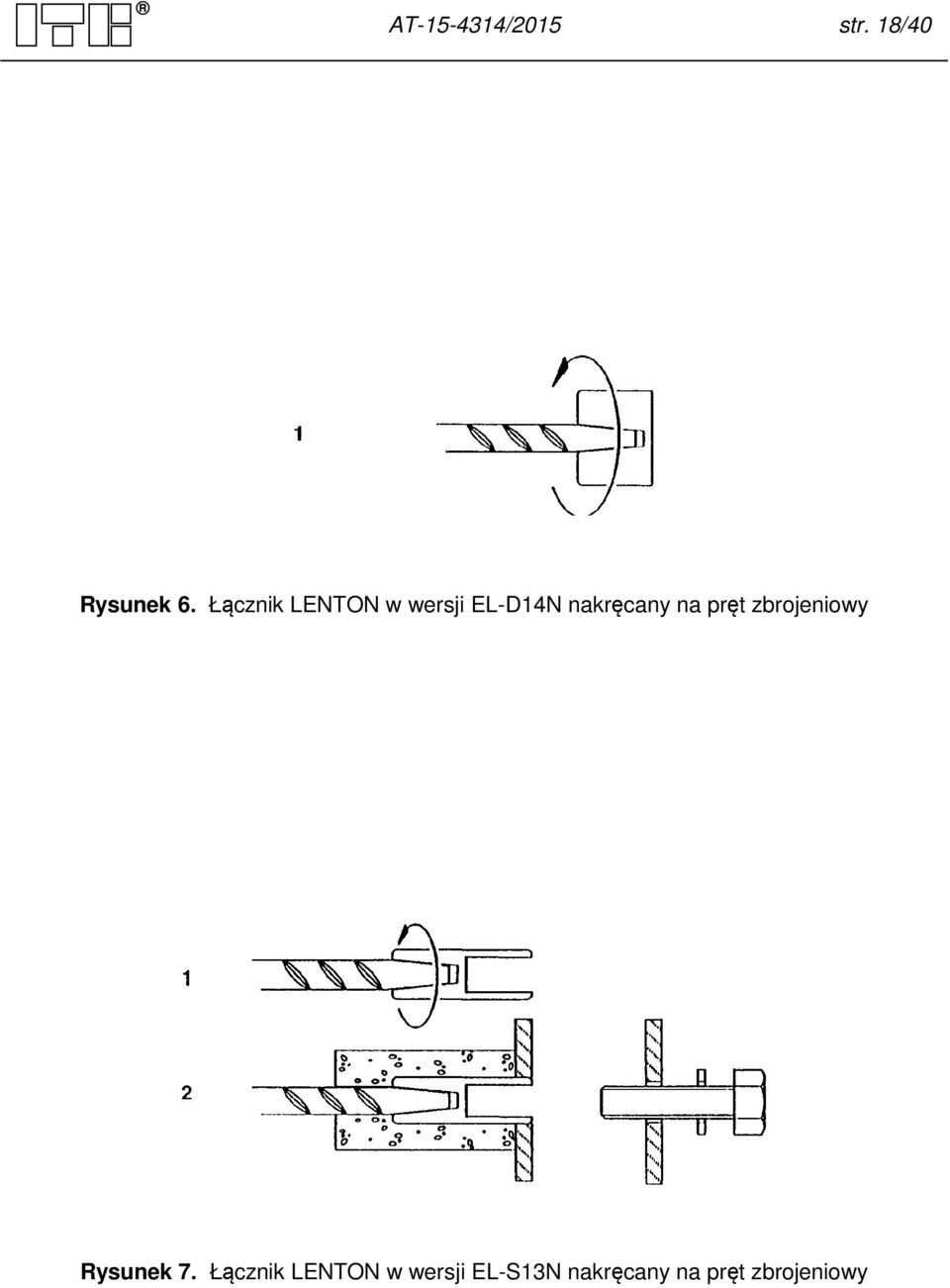

20 AT /2015 str. 18/40 Rysunek 6. Łącznik LENTON w wersji EL-D14N nakręcany na pręt zbrojeniowy Rysunek 7. Łącznik LENTON w wersji EL-S13N nakręcany na pręt zbrojeniowy

21 AT /2015 str. 19/40 Załącznik 1 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-A12N do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm

22 AT /2015 str. 20/40 Załącznik 2 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-A12N do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 12/10 18/14 mm

27 AT /2015 str. 25/40 Załącznik 7 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-P13N do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm

28 AT /2015 str. 26/40 Załącznik 8 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY-P13LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 12/10 18/14 mm

29 AT /2015 str. 27/40 Załącznik 9 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX/YY- P13LN do łączenia prętów zbrojeniowych o różnych średnicach w przedziale 18/16 22/16 mm

33 AT /2015 str. 31/40 Załącznik 13 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-P14LN do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm

39 AT /2015 str. 37/40 Załącznik 19 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-P15 do łączenia prętów zbrojeniowych o tej samej średnicy w przedziale mm

40 AT /2015 str. 38/40 Załącznik 20 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-D14N do kotwienia prętów zbrojeniowych w strefie przypodporowej elementów żelbetowych, przedział średnicy pręta mm

41 AT /2015 str. 39/40 Załącznik 21 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-D14N do kotwienia prętów zbrojeniowych w strefie przypodporowej elementów żelbetowych, pręt o średnicy 40 mm

42 AT /2015 str. 40/40 Łącznik prętów zbrojeniowych LENTON w wersji EL-XX-S13N do kotwienia prętów zbrojeniowych w miejscu łączenia elementu żelbetowego z elementem stalowym Załącznik 22
