APROBATA TECHNICZNA ITB AT /2012

Transkrypt

1 APROBATA TECHNICZNA ITB AT /2012 Stalowe tuleje rozporowe typów GD i GD-L WARSZAWA

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ Projekt okładki: Ewa Kossakowska GW I Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2012 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano we wrześniu 2012 r. Zam. 679/2012

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2012 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: GUNNEBO INDUSTRIES Spółka z o.o Gdynia, Al. Jana Pawła II 1 stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Stalowe tuleje rozporowe typów GD i GD-L w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 24 kwietnia 2017 r. D Y R E K T O R Instytutu Techniki Budowlanej Załącznik: Postanowienia ogólne i techniczne Marek Kaproń Warszawa, 24 kwietnia 2012 r. Dokument Aprobaty Technicznej ITB AT /2012 zawiera 15 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej, wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2012 str. 2/15 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Tuleje rozporowe PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI... 9 INFORMACJE DODATKOWE... 9 RYSUNKI I TABLICE... 10

5 AT /2012 str. 3/15 1. PRZEDMIOT APROBATY TECHNICZNEJ Przedmiotem Aprobaty Technicznej ITB są stalowe tuleje rozporowe typów GD i GD-L z gwintem wewnętrznym, do wykonywania zamocowań elementów statycznie obciążonych, produkowane przez firmę GUNNEBO INDUSTRIES Spółka z o.o., Gdynia, Al. Jana Pawła II 1. Tuleje rozporowe typów GD i GD-L są rozcięte na części swej długości. W miejscu rozcięcia powierzchnia wewnętrzna tulei ma kształt ściętego stożka. Pozostała części wewnętrzna ma kształt nagwintowanego walca. Wewnątrz tulei umieszczony jest element rozporowy w postaci trzpienia stożkowego. Tuleje objęte Aprobatą wykonane są ze stali zwykłej, węglowej i pokryte warstwą cynku o grubości nie mniejszej niż 5 μm. Tuleje rozporowe typu GD (bez kołnierza) przedstawiono na rys. 1, a tuleje rozporowe typu GD-L (z kołnierzem) na rys. 2. Wymiary tulei typów GD i GD-L podano w tablicy 1. Zamocowanie tulei rozporowej w podłożu uzyskuje się wbijając trzpień stożkowy w głąb tulei, co powoduje rozwieranie rozciętych fragmentów powierzchni bocznej tulei i powstanie trwałego zakotwienia w podłożu. Po osadzeniu, do tulei rozporowej wkręcane są śruby lub gwintowane pręty stalowe, ze stali zwykłej, węglowej, sklasyfikowanej w klasie własności mechanicznych co najmniej 4.8 według normy PN-EN ISO 898-1:2009. Śruby lub gwintowane pręty stalowe są dostarczane w kompletach razem z tulejami rozporowymi lub mogą być nabywane oddzielnie. Wymagane właściwości techniczno-użytkowe tulei rozporowych typów GD i GD-L podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Tuleje rozporowe typów GD i GD-L są przeznaczone do wykonywania zamocowań statycznie obciążonych elementów konstrukcyjnych w zbrojonym lub niezbrojonym betonie klasy nie niższej niż C20/25 według normy PN-EN 206-1:2003. Zamocowania mogą być wykonywane w betonie zarysowanym (w przypadku zamocowań wielopunktowych) lub niezarysowanym.

6 AT /2012 str. 4/15 Ze względu na agresywność korozyjną środowiska, tuleje rozporowe typów GD i GD- L należy stosować zgodnie z wymaganiami podanymi w normach PN-EN ISO :2001 i PN-EN 12500:2002. Nośności charakterystyczne i obliczeniowe zamocowań tulei rozporowych typów GD i GD-L na wyrywanie z podłoża i ścinanie podano w tablicach 3 6. Parametry montażowe tulei objętych Aprobatą przedstawiono w tablicy 2. Otwór w podłożu betonowym należy wiercić prostopadle do jego powierzchni. Tuleja powinna dać się wprowadzić w wykonany otwór lekkimi uderzeniami młotka. Trzpień stożkowy powinien być wbijany za pomocą osadzaka (rys. 4). Możliwe jest użycie zarówno osadzaków ręcznych, jak również osadzaków udarowych zakładanych na wiertarkę. Stalowe tuleje rozporowe typów GD i GD-L powinny być stosowane zgodnie z projektem, opracowanym z uwzględnieniem wymagań Polskich Norm i przepisów budowlanych, wymagań niniejszej Aprobaty Technicznej ITB oraz informacji Producenta dotyczących warunków wykonania połączeń z zastosowaniem ww. tulei. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Tuleje rozporowe typów GD i GD-L powinny być wykonywane ze stali zwykłej, węglowej, gatunku SAE 1008 lub SAE 1010 według normy ASTM A 510, a trzpień stożkowy ze stali zwykłej, węglowej, gatunku SAE 1006 lub SAE 1008 według normy ASTM A 510 albo SWRM8K według normy JIS G 3505, o wytrzymałości na rozciąganie nie mniejszej niż 300 MPa. Tuleje rozporowe i trzpień stożkowy powinny być pokryte elektrolitycznie powłoką cynkową o grubości nie mniejszej niż 5 μm. Powłoka cynkowa powinna spełniać wymagania normy PN-EN ISO 4042: Tuleje rozporowe Kształt i wymiary. Kształt i wymiary tulei typów GD i GD-L powinny być zgodne z rys. 1 3 oraz tablicą Nośności charakterystyczne. Nośności charakterystyczne zamocowań tulei typów GD i GD-L nie powinny być mniejsze niż wartości podane w tablicach 3 6.

7 AT /2012 str. 5/15 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Tuleje objęte niniejszą Aprobatą Techniczną powinny być dostarczane w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości technicznych. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę i adres Producenta, nazwę wyrobu, numer Aprobaty Technicznej ITB AT /2012, numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2012 dokonuje Producent, stosując system 1.

8 AT /2012 str. 6/15 W przypadku systemu 1 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta, zgodnie z ustalonym planem badań, obejmującym badania podane w p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu tulei rozporowych typów GD i GD-L obejmuje nośność obliczeniową zamocowań tych tulei oraz grubość powłoki cynkowej. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie surowców oraz materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2012. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia.

9 AT /2012 str. 7/ Badania gotowych wyrobów Program badań. Program badań obejmuje: badania bieżące, badania uzupełniające Badania bieżące. Badania bieżące tulei rozporowych obejmują sprawdzenie: kształtu i wymiarów, grubości powłoki cynkowej Badania uzupełniające. Badania uzupełniające tulei rozporowych obejmują sprawdzenie nośności charakterystycznej zamocowań Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Sprawdzenie kształtu i wymiarów tulei. Sprawdzenie kształtu i wymiarów tulei rozporowych należy przeprowadzać okiem nieuzbrojonym, za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0,01 mm Sprawdzenie grubości powłoki cynkowej. Sprawdzenie grubości powłoki cynkowej należy wykonywać według normy PN-EN ISO 3497: Sprawdzenie nośności charakterystycznej zamocowań tulei. Sprawdzenie nośności charakterystycznej zamocowań tulei rozporowych należy przeprowadzać na tulejach osadzonych w podłożu z betonu klasy C20/25 według normy PN-EN 206-1:2003. Pomiaru sił należy dokonywać za pomocą urządzenia o zakresie dobranym do spodziewanej wartości siły niszczącej, umożliwiającego stałe i powolne zwiększanie siły aż do zniszczenia. Błąd pomiaru nie powinien przekraczać 3% w całym zakresie pomiarowym. Do badań należy użyć prętów gwintowanych klasy własności mechanicznych 4.8 według normy PN-EN ISO 898-1:2009.

10 AT /2012 str. 8/ Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2012 jest dokumentem stwierdzającym przydatność stalowych tulei rozporowych typów GD i GD-L do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz zmiany Dz. U. Nr 33/2004, poz. 286). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta wyrobów od odpowiedzialności za właściwą ich jakość oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie.

11 AT /2012 str. 9/ W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie stalowych tulei rozporowych typów GD i GD-L należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2012 jest ważna do 24 kwietnia 2017 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 206-1:2003 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność. PN-EN 12500:2002 Ochrona materiałów metalowych przed korozją. Ryzyko korozji w warunkach atmosferycznych. Klasyfikacja, określanie i ocena korozyjności atmosfery PN-EN :1999 Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji PN-EN ISO 898-1:2009 Własności mechaniczne części złącznych wykonanych ze stali węglowej oraz stopowej. Część 1: Śruby i śruby dwustronne o określonych klasach własności. Gwint zwykły i drobnozwojny PN-N-03010:1983 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbek Raporty z badań, oceny i klasyfikacje Raport z badań nr LOK /12/R13OSK. Stalowe tuleje kotwiące z gwintem wewnętrznym typu GD oraz GD-L, Laboratorium Łączników i Wyrobów Budowlanych LOK, ITB Oddział Śląski, Katowice, al. Korfantego 191

12 AT /2012 str. 10/15 RYSUNKI I TABLICE RYSUNKI Rys. 1. Stalowe tuleje rozporowe typu GD Rys. 2. Stalowe tuleje rozporowe typu GD-L Rys. 3. Przykłady zamocowań tulei rozporowych typów GD-L i GD w podłożu Rys. 4. Osadzak do tulei rozporowych typów GD i GD-L TABLICE Tablica 1. Wymiary stalowych tulei rozporowych typów GD i GD-L Tablica 2. Parametry montażu stalowych tulei rozporowych typów GD i GD-L Tablica 3. Nośność zamocowań tulei rozporowych GD i GD-L na wyrywanie z betonu niezarysowanego klasy C20/ Tablica 4. Nośność zamocowań tulei rozporowych GD i GD-L na wyrywanie z betonu zarysowanego klasy C20/ Tablica 5. Nośność zamocowań tulei rozporowych GD i GD-L na ścinanie - beton niezarysowany klasy C20/ Tablica 6. Nośność zamocowań tulei rozporowych GD i GD-L na ścinanie - beton zarysowany klasy C20/

13 AT /2012 str. 11/15 GD M6, GD M8 GD M10, GD M12, GD M16, GD M20 Rys. 1. Stalowe tuleje rozporowe typu GD GD-L M6, GD-L M8, GD-L M10, GD-L M12, GD-L M16 Rys. 2. Stalowe tuleje rozporowe typu GD-L

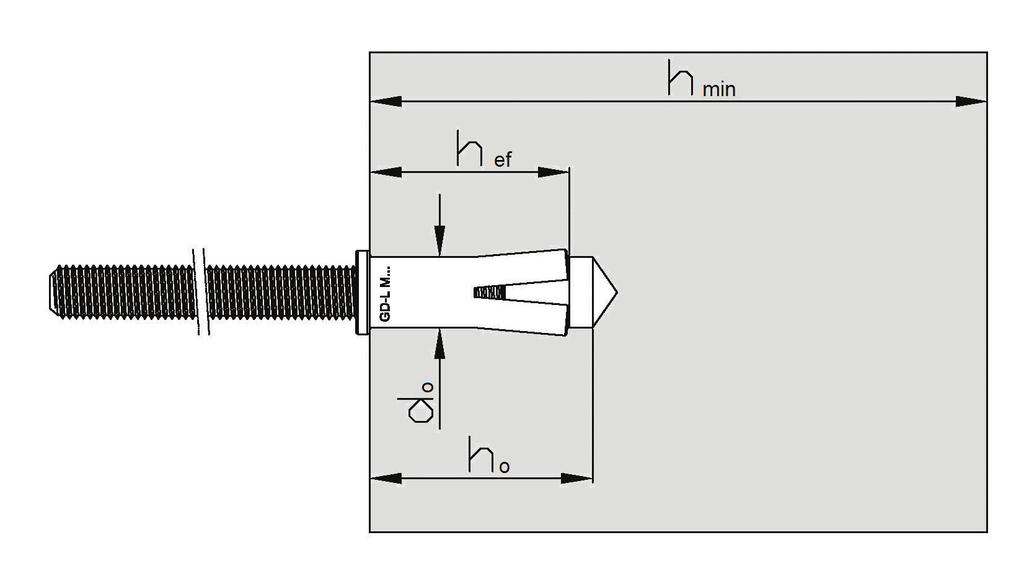

14 AT /2012 str. 12/15 GD-L GD Rys. 3. Przykłady zamocowań tulei rozporowych typów GD-L i GD w podłożu

15 AT /2012 str. 13/15 Wymiary osadzaka M6x8x25 M8x10x30 M10x12x40 M12x15x50 M16x20x65 M20x25x80 Średnica części osadzającej, d1, mm (+/- 0,15 mm) Długość części osadzającej, L1, mm (+/-0,50 mm) 5 6,6 8,3 10,2 13, Rys. 4. Osadzak do tulei rozporowych typów GD i GD-L Wymiary tulei rozporowych z gwintem wewnętrznym typów GD i GD-L Tablica 1 Poz. Parametry Wymiary tulei, mm M6x8x25 M8x10x30 M10x12x40 M12x15x50 M16x20x65 M20x25x80 1) 1 Średnica gwintu d, mm M6 M8 M10 M12 M16 M20 2 Średnica zewnętrzna tulei D, mm Długość tulei L, mm Średnica kołnierza D1 (tuleje GD-L), mm 1) dotyczy tylko tulei typu GD
