1 Procedura instalacji i użytkowania BKT CAD oraz wersji testowej aplikacji CADprofi

2 Spis treści 1. Rozpoczęcie pracy 2. Trial dla BricsCAD 3. Instalacja BKT CAD 4. Instalacja CADprofi: 4.1. Uruchomienie biblioteki BKT - Sposób automatyczny: Wybór języka instalacji: Kreator instalacji i umowa licencyjna (zaznaczamy akceptuję) Wybór lokalizacji miejsca instalacji (proszę wybrać własną lokalizację lub pozostawić domyślną): Wybór składników aplikacji (electrical): Dopasowanie aplikacji CAD: Aktualizacja CADprofi: Instalacja pobranej aktualizacji CADprofi: 4.2. Uruchomienie biblioteki BKT - Sposób alternatywny/manual: 4.3. Uruchamiamy aplikację CAD 5. Praca z aplikacją CAD i CADprofi 5.1. Rysowanie widoków szaf z biblioteki BKT Szafa okablowania strukturalnego Szyna uziemiająca Przełącznica światłowodowa Miedziane panele modularne Elementy organizacyjne Listwy zasilające (PDU) szafy serwerowe 4DC z osprzętem Elementy okablowania budynków wielomieszkaniowych Sieci szerokopasmowe FTTX Generowanie zestawień materiałowych z widoku szaf 5.2. Rysowanie schematów Punkty dystrybucyjne Punkty logiczne Połączenia między szafami

3 1. Rozpoczęcie pracy Jeżeli dysponujemy aplikacją CAD - na stronie producenta możemy sprawdzić z jakimi programami środowiska CAD-owego nakładka współpracuje: h p:// Pomocne materiały filmy h p:// Nasze programy (dotyczy aktualnych wersji) są kompatybilne z: ź 4M CAD V14 - V16, V19 ź ArCADia IntelliCAD 5, 2009 SE, 7.2, 10, 10.3, 10.4 (64bit) ź ARES Standard Edio on 2019 ź ARES Commander Edi on ź AutoCAD (32/64bit) ź AutoCAD LT *) (32/64bit) ź AutoCAD Architecture ź AutoCAD Mechanical ź AutoCAD MEP ź AviCAD ź BitCAD V6 ź BricsCAD V4 - V19 ź CADian ź CADMATE , 2018 ź CADopia 8 ź CMS IntelliCAD 7.2, 8.1, 8.2 x 64, 8.3, 8.4 ź FineELEC 11 ź GstarCAD ź IBSCAD 2018 ź IntelliCAD 5, 6, 7.2, 8.1 ź IntelliPlus 8, ź JetCAD 2012 ź NUVOCAD 2013 ź progecad ź StarlCAD 2008 ź ZWCAD 2008i , ZWCAD+**, ZWCAD Classic, ZWCAD ** ź Zapytaj o inne programy... *) tylko łącznie z opcjonalnym oprogramowaniem. **) CADprofi działa wyłącznie z wersją Professional. ZWCAD Standard nie jest obsługiwany przez CADprofi.

4 2. Trial dla BricsCAD W sytuacji nie posiadania aktywnej aplikacji CAD ze strony h ps:// należy pobrać BricsCAD a podając adres . Po zainstalowaniu wersji trial/testowa, działa ona przez 30 dni. 3. Instalacja BKT CAD Należy pobrać program : h p:// Lub h p:// a następnie wybieramy BKT CAD. Po pobraniu instalujemy oprogramowanie.

5 Akceptujemy warunki umowy licencyjnej. Przez 30 dni aplikacja działa normalnie. Po 30 dniach należy zarejestrować aplikację aby otrzymywać informacje o nowościach rejestracja jest bezpłatna!

6 Przebiega instalacja. Po zainstalowaniu należy uruchomić konfigurację i wskazać do którego programu CAD ma zostać dodana nakładka BKT CAD. Może ona być dodana do kilku programów trzeba przeprowadzić konfigurację do każdego programu.

7 Po instalacji pojawia się w programie CAD nowy pasek menu z BKT CAD. Praca z aplikacją BKT CAD opisana w punkcie 5. Biblioteki są ograniczone tylko do BKT. 4. Instalacja CADprofi: Przed instalacją programu CADprofi ze strony h p:// pobieramy Pobierz demo - i instalujemy cadprofi Instalację nakładki CADprofi najlepiej wykonać na dysku systemowym C: w katalogu Cadprofi. Wersja trial działa przez 30 dni.

8 Po zainstalowaniu należy program powiązać z posiadanym programem CAD Uruchomienie biblioteki BKT - Sposób automatyczny: Rozpoczęcie instalacji: Wybór języka instalacji:

9 Kreator instalacji i umowa licencyjna (zaznaczamy akceptuję) Wybór lokalizacji miejsca instalacji (proszę wybrać własną lokalizację lub pozostawić domyślną):

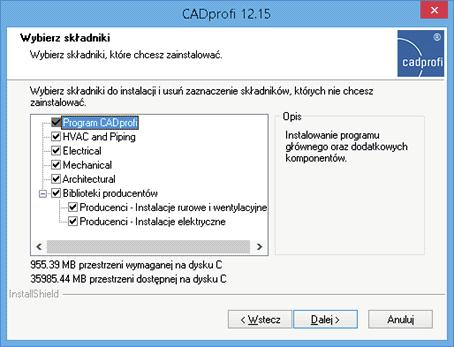

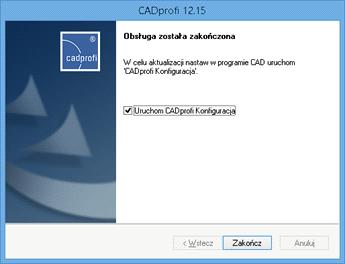

10 Wybór składników aplikacji (electrical): Instalacja:

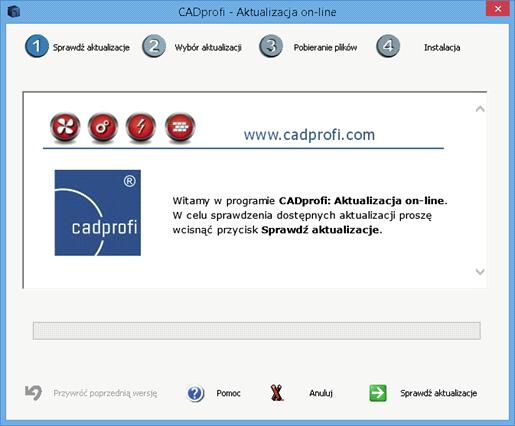

11 Dopasowanie aplikacji CAD: W przypadku posiadania kilku aplikacji CAD proszę wskazać, która ma zostać połączona z CADprofi Aktualizacja CADprofi: Po zainstalowaniu należy przeprowadzić aktualizację aplikacji.

12 Po zainstalowaniu aplikacji CADprofi należy z biblioteki producentów wybrać BKT (folder jest pusty). Aplikacja zaproponuje pobranie wybranej biblioteki : Przycisk pobierz uruchamia proces aktualizacji.

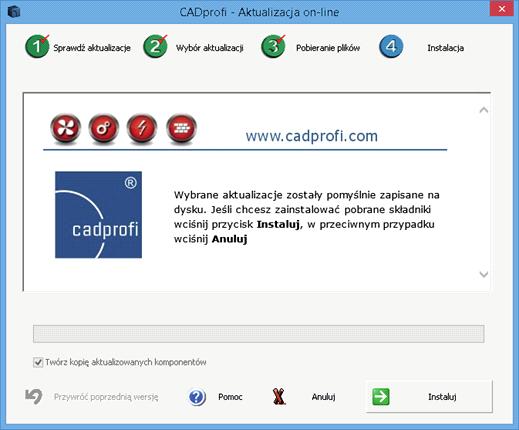

13 Instalacja pobranej aktualizacji CADprofi: Przycisk Instaluj rozpoczyna proces aktualizacji aplikacji CADprofi. Aplikacja gotowa do użycia wraz z biblioteką BKT.

14 4.2. Uruchomienie biblioteki BKT - Sposób alternatywny/manual: Po zainstalowaniu aplikacji CADprofi do katalogu C:\Cadprofi\Producers zgrywamy bibliotekę BKT. Jest to metoda manualna i należy plik uzyskać z Biura Projektów BKT Elektronik (bkt. rar ok 17MB) Uruchamiamy aplikację CAD Aplikacja Cadprofi uruchamia się automatycznie i pojawia się menu: Program gotowy do pracy z biblioteką BKT. 5. Praca z aplikacją CAD i CADprofi 5.1. Rysowanie widoków szaf z biblioteki BKT

15 Szafa okablowania strukturalnego Z paska CADprofi należy wybrać ikonkę biblioteka produktów. Następnie wybieramy bibliotekę BKT

16 Pojawia się menu z podziałem na działy tematyczne. Wyboru dokonujemy poprzez rozwinięcie symbolu +, wybieramy szafy teleinformatyczne 1. Następnie wybieramy typ szafy jaką chcemy narysować np. szafy teleinformatyczne SRS. 2. Z zakresu wybieramy odpowiednią wysokość szafy najbardziej typowa wysokość to 42U 3. Szerokość i głębokość - zalecane wymiary to Wx800.

17 Do każdej szafy należy dodać szynę uziemiającą Szyna uziemiająca Z paska CADprofi należy wybrać ikonkę poprzednia biblioteka

18 1. Następnie dział szafy teleinformatyczne, 2. Kolejno akcesoria do szaf stojących i wiszących, 3. Wyposażenie dodatkowe i 4. Element listwa uziemiająca BKT. 5. Należy dodatkowo zaznaczyć w opcjach odpowiednie odsunięcie tekstu opisującego dany element dla szaf o szerokości 600 wynosi on 80, dla szaf o szerokości 800 odpowiednio 160. W celu uaktywnienia przykrycia należy odhaczyć odpowiednie okienko. Po takim wyborze wstawiamy listwę w prawym dolnym rogu szafy poniżej podziałki U. Dodatkowe elementy wyposażenia szafy typu cokoły, wentylatory, półki stałe, ruchome, rozsuwane, wybieramy z zakładki akcesoria do szaf stojących i wiszących. Połączenia pionowe-szkieletowe w większości przypadków są realizowane za pomocą światłowodów, które należy zakończyć w szafach na przełącznicach światłowodowych.

19 Przełącznica światłowodowa Z paska CADprofi należy wybrać ikonkę poprzednia biblioteka 1. Następnie dział sieci światłowodowe, 2. Następnie Panele światłowodowe Veni, 3. Kolejno konfigurator paneli 1U, gdzie mamy do wyboru cztery opcje : ź przełącznice światłowodowe z płytą czołową 1U 24xSC Veni, ź przełącznice światłowodowe z płytą czołową 1U 24xSC duplex Veni, ź przełącznice światłowodowe z płytą czołową 1U do 3 kaset MPO LGX, ź przełącznice światłowodowe z płytą czołową 1U do 5 kaset MPO HD. Dwie pierwsze opcje są stosowane, gdy mamy zakończyć w szafie kable światłowodowe wewnętrzne, uniwersalne bądź zewnętrzne. Dwie następne opcje są dla połączeń wykonanych za pomocą kabli MPO. Konfigurator umożliwia w zależności od wyboru opcji dobór odpowiednich elementów.

20 Przykład Czynności 1, 2 i 3 jak wyżej. 4. Wybieramy Przełącznice światłowodową z płytą czołową 1U 24xSC duplex. Następnie: 5, 6 i 7 Wybieramy wypełnienie panela (w tym samym okienku wyboru poniżej, należy zaznaczyć typ zastosowanego włókna światłowodowego tj OS2, OM4, OM3 lub OM2), 8. Wybieramy rodzaj stosowanych adapterów SC duplex lub LC quad. W przypadku wcześniejszego wyboru światłowodu OS2 jest jeszcze rozróżnienie adapterów typu UPC lub APC. 9. Określamy ilości danych adapterów wartości od 1 do 24 (obliczamy to dzieląc ilość włókien które mamy zakończyć przez ilość zakończeń w wybranym adapterze), 10. Następnie wybieramy ilość od 1 do 4 i typ przepustów PG13,5; PG Oraz ilości od 1 do 4 i typ kaset na spawy światłowodowe: 12 i 24 osłonki. 12. Dla poprawnego wyglądu opisów na rysunku należy zweryfikować parametr odsunięcie tekstu, dla szaf o szerokości 600 wynosi on 80, dla szaf o szerokości 800 odpowiednio Zatwierdzamy, wstawiamy tak skonfigurowaną przełącznicę światłowodową 1U Veni najczęściej do górnej części szafy zgodnie z podziałką wysokości U proszę zwrócić uwagę na włączenie funkcji F3 tj. Punkty, która znacznie ułatwia odpowiednią lokalizację.

21 Tak skonfigurowana przełącznica światłowodowa zawiera w sobie wszystkie niezbędne elementy do jej prawidłowego montażu Miedziane panele modularne Z paska CADprofi należy wybrać ikonkę poprzednia biblioteka

22 1. Następnie dział System okablowania strukturalnego BKT Drakom, 2. Wybieramy Panele modularne 3. Potem Konfigurator gdzie mamy do wyboru siedem opcji: ź Panel krosowy 19, modularny na 24xRJ45 0,5U wymienne pola opisowe, ź Panele krosujące 19 BKT modularny na 24xRJ45, ź Panel krosowy 19, modularny na 24xRJ45 wymienne pola opisowe, ź Panele krosujące 19 BKT modularny na 24xRJ45, skośne porty, ź Panele krosujące 19 BKT modularny na 24xRJ45, przesunięte porty, ź Panele krosujące 19 BKT modularny na 48xRJ45, ź Panele krosujące 19 BKT modularny na 24x. 4. Po wyborze odpowiedniego panelu w okienku wyboru wypełnienia należy wybrać moduł 5. Odpowiedniej kategorii i ekranowania (opisy pojawiają się po najechaniu kursorem na element). 6. Dla poprawnego wyglądu opisów na rysunku należy zweryfikować parametr odsunięcie tekstu, dla szaf o szerokości 600 wynosi on 80, dla szaf o szerokości 800 odpowiednio 160.

23 7. Po zatwierdzeniu, wstawiamy tak skonfigurowany panel miedziany w odpowiednie miejsce w szafie zgodnie z podziałką wysokości U proszę zwrócić uwagę na włączenie funkcji F3 tj. Punkty, która znacznie ułatwia odpowiednią lokalizację. Pomiędzy panelami zalecane jest umieszczanie elementów umożliwiających lepszą organizację kabli krosujących w szafie.

24 Elementy organizacyjne Z paska CADprofi należy wybrać ikonkę poprzednia biblioteka 1. Następnie dział System okablowania strukturalnego BKT Drakom, 2. Wybieramy Panele modularne 3. Następnie Elementy dodatkowe, gdzie mamy do wyboru: ź poziomy organizator 1U, ź organizatory boczne, ź płyty wypełniające. Po wyborze odpowiedniego elementu organizacyjnego np.: Poziomy organizator 1U 19 BKT z tworzywa sztucznego o podwyższonej elastyczności wstawiamy go zgodnie z podziałką wysokości U proszę zwrócić uwagę na włączenie funkcji F3 tj. Punkty, która znacznie ułatwia odpowiednią lokalizację Dobre praktyki instalatorskie zalecają stosowanie poziomych organizatorów co 48 porty miedziane. W każdej szafie gdzie będą zamontowane urządzenia, które trzeba zasilić, należy zainstalować odpowiednie listwy zasilające.

25 Listwy zasilające (PDU) Z paska CADprofi należy wybrać ikonkę poprzednia biblioteka 1. Następnie dział Systemy Dystrybucji Energii, 2. Potem np. Listwy zasilające RPDU, gdzie mamy do wyboru opisane listwy poziome oraz pionowe. 3. Przy wyborze listew pionowych należy zwrócić uwagę na opis i inne uwarunkowania, które pozwalają na ich montaż w szafach o odpowiedniej wysokości i szerokości.

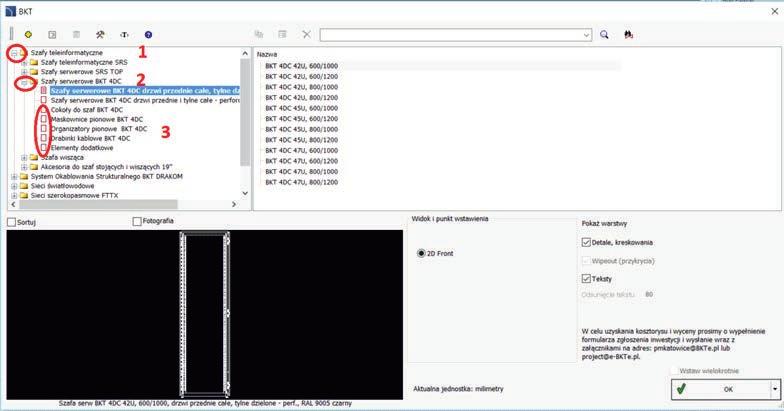

26 Listwy zasilające (PDU) Z paska CADprofi należy wybrać ikonkę poprzednia biblioteka 1. Następnie dział Szafy teleinformatyczne, 2. Potem Szafy serwerowe BKT 4DC, gdzie mamy do wyboru dwa rodzaje szaf serwerowych 3. oraz osprzęt do nich typu cokoły, maskownice, organizatory pionowe, drabinki kablowe i elementy dodatkowe.

27 Przykład: Czynności 1 i 2 jak wyżej. 3. Wybieramy szafy serwerowe BKT 4DC drzwi przednie całe, tylne dzielone 4. i odpowiedni wymiar tj. wysokość (tutaj tylko 42U, 45U i 47U) szerokość i głębokość (typowa dla szaf serwerowych głębokość to 1000 i 1200mm). Przykład 42U 800x1200. Następnie: 5. Dodajemy listwę uziemiającą tak jak powyżej patrz Elementy organizacyjne np. do szaf o szerokości 800 z maskownica pionowa z lewej strony,

28 Poprzez polecenie Lustro 2D kopiujemy symetrycznie organizator pionowy z prawej strony. W serwerowniach, w których wymaga się większego bezpieczeństwa najczęściej stosowane są jedna i bardzo często dwie listwy zasilające NPM poziome lub pionowe na każdą szafę Elementy okablowania budynków wielomieszkaniowych Sieci szerokopasmowe FTTX Z paska CADprofi należy wybrać ikonkę poprzednia biblioteka 1. Następnie dział Sieci szerokopasmowe FTTX, 2. Potem Sza a Mul medialna, 3. Gdzie z Sza a Mul medialna BKT4HOME wybieramy odpowiedniej wysokości sza ę zalecane min. 2 rzędowa.

29 4. Dodatkowe elementy do sza i mul medialnej wstawiamy z zakładki Osprzęt do sza i Mul medialnej tj. uchwyt skośny, płytę czołową 10 na 10 x keystone oraz gniazdo światłowodowe 2xSC/APC wyposażone zgodne z ustawą o warunkach zabudowy Generowanie zestawień materiałowych z widoku szaf Z paska CADprofi należy wybrać ikonkę zestawienia materiałów

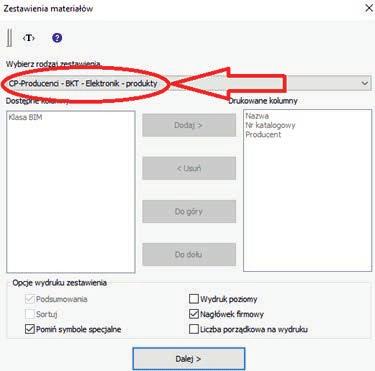

30 1. Następnie należy wybrać ze wszystkich rodzajów zestawień CP-Producenci BKT- Elektronik - produkty, 2. W celu uzyskania zestawienia w postaci ilości elementów oraz ich numerów katalogowych należy zaznaczyć dany widok szafy bądź zespołu szaf najlepiej od prawej do lewej. Po zaznaczeniu wszystkich elementów potwierdzamy wybór klawiszem <ENTER> lub prawym klawiszem myszy. Zostaje wygenerowane zestawienie Drukowanie danych z aktualnego rysunku w przypadku większej ilości elementów może to zająć chwilę. 3. Zestawienie można zapisać w formacie csv i następnie eksportować do pliku Kosztorysanta numery katalogowe/numery referencyjne oraz ilości. Przy eksporcie ze względu na różne ustawienia postaci przecinka dziesiętnego mogą pojawić się błędy #N/D! należy wtedy zamienić symbol przecinka na kropkę.

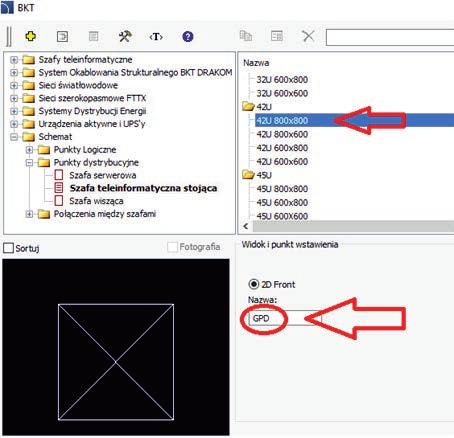

31 5.2. Rysowanie schematów Punkty dystrybucyjne Rysowanie schematów najlepiej zacząć od wybrania typów szaf (szafa serwerowa, szafa teleinformatyczna stojąca, szafa wisząca). Następnie z danego typu wybieramy wymiar szafy, ręcznie z klawiatury wpisujemy oznaczenie szafy i wstawiamy szafę na rysunku.

32 Punkty logiczne 1. Po wstawieniu szaf przechodzimy do punktów logicznych. Tutaj mamy wybór sieci : LAN, CCTV, Wi-Fi i Systemy bezpieczeństwa 2. Po wybraniu np. sieci LAN wybieramy jak ma być zbudowany Punkt Logiczny (PL) - jakie mają być moduły której kategorii oraz czy mają być ekranowane. 3. Po wyborze PL weryfikujemy za pomocą jakiego kabla mają być podłączone moduły (są do wyboru odpowiednie kable wybranej kategorii i wyższej w odpowiednich CPR'ach!). 4. Wpisujemy ilość PL. 5. Wybieramy do której szafy będą podłączone PL wybierając na rysunku ikonka wyboru, lub wpisując ręcznie. Postępujemy tak kolejno w wyżej opisany sposób ze wszystkimi Punktami Logicznymi dla danych typów sieci (LAN, CCTV, Wi-Fi i Systemy bezpieczeństwa) i punktów dystrybucyjnych. Należy zwracać uwagę do których punktów dystrybucyjnych są przypisane punkty logiczne będzie to miało odzwierciedlenie w uzyskanym na końcu zestawieniu elementów. Jeżeli zajdzie potrzeba dopisania innego typu sieci np. najemcy należy skorzystać z istniejącego typu sieci a następnie zaznaczając dany punkt w odnośniku bloku zmienić parametr TAG na odpowiednią nazwę np. z CCTV na Najemca. Wszystkie Punkty Logiczne przynależne do danego punktu dystrybucyjnego należy połączyć liniami z danym punktem dystrybucyjnym.

33 Połączenia między szafami 6. Aby narysować połączenie pomiędzy szafami należy wybrać typ połączenia (kablem światłowodowym, kablem wieloparowym czy kablem miedzianym typu skrętka) 7. Po wybraniu kabla światłowodowego należy określić jakiego typu włókna będzie miał (OS2, OM4, OM3 i OM2) wybór włókna okroi możliwości wyboru typu przewodów tylko do takich które będą miały odpowiedni typ włókna. 8. Wybieramy typ przewodu w odpowiednim CPR'e. 9. Wybieramy z której szafy będzie połączenie (ikonka wyboru lub wpisujemy ręcznie). 10. Wybieramy do której szafy (wpisujemy ręcznie). Przypinamy połączenie pomiędzy szafami do jednej z wybranych szaf rysujemy linię pomiędzy tym połączeniem a drugą wybraną szafą. Dla połączeń kablem miedzianym typu skrętka mamy do wyboru kable od kat 6 do kat 8.2. Należy się kierować zasadą, że w przypadku połączeń pomiędzy szafami należy stosować wyższą kategorię kabli typu skrętka 4 parowa. Po wykonaniu pełnego schematu można do weryfikacji wykonać zestawienie elementów, korzystając ze wskazówek z punktu z zastosowaniem CP-Producenci BKT- Elektronik - schemat.

34 W przypadku pytań lub pojawiających się problemów prosimy o kontakt: BKT ELEKTRONIK ul. Roździeńskiego 188C Katowice tel pmkatowice@bkte.pl / project@e-bkte.pl Dostępne narzędzia projektowe: - Tabela kompatybilności z osprzętem elektroinstalacyjnym innych producentów. - Specyfikacja Techniczna produktów BKT Elektronik - Ankieta dla okablowania strukturalnego - Ankieta dla obiektów DataCenter - Opis do przykładowego projektu budowlanego I wykonawczego oakablowania strukturalnego - STWiOR OKABLOWANIA STRUKTURALNEGO BKT Elektronik - Modele 3D szaf I osprzętu dla zastosowania w aplikacjach typu REVIT.
