1 Typy rysunków Informacje ogólne Program SEE pozwala na: Zarządzanie projektami Zarządzanie środowiskiem (symbole, arkusze formatowe...) Zarządzanie schematami projektu (tworzenie, modyfikacja...) Zarządzanie indeksami przeglądu Zarządzanie automatyczne oznaczeniami (symbole, numery połączeń, kable, zaciski...) Zarządzanie automatyczne referencjami krosowymi i połączeniami Zarządzanie automatyczne listwami Tworzenie koncepcji instalacji synoptyki Zarządzanie kablami (okablowanie wewnętrzne i zewnętrzne) Generowanie schematów wstawiania (prowadzenie przewodów, plany otworowania...) Automatyczne generowanie zestawień Tłumaczenie tekstów na różne języki Import i eksport plików DXF Eksport plików do formatu DWG (format AutoCAD) Automatyczne generowanie automatów PLC. Doc-To-Help Standard Template Typy rysunków 1

2 Edytor graficzny pozwala rysować lub modyfikować różne typy schematów. Schematy mogą być typu: schemat, listwa, szafa, synoptyka, schematy CAE (zestawienia, spisy schematów,...) arkusze formatowe i rysunki parametryczne. Podczas tworzenia każdego z nich należy określić jego numer i przypisać mu arkusz formatowy. Różne typy rysunków Rysunek typu Schematy Rysunek typu schematy pozwala rysować schematy elektryczne. Rysunek typu schemat tworzymy przy pomocy polecenia Plik > Nowy Schemat. W oknie Nowy schemat wybieramy zakładkę Schematy. Należy wybrać numer schematu oraz wypełnić pole Tytuł. Można wybrać również arkusz formatowy oraz przypisać daną funkcję i lokalizację. Schemat listwy Schemat listwy pozwala na zarządzanie listwą (zarządzanie zaciskami, wybór kabli,...). Wyświetla się on edytorze schematów. Doc-To-Help Standard Template Typy rysunków 2

3 3 etapy generowania listwy: Tworzenie listwy Zarządzanie listwami w Edytorze listew Utworzenie schematu CAE listwy Metody otwierania schematu listwy: Polecenie Przetwarzanie > Otwórz listwę lub złącze Kliknąć prawym przyciskiem myszy na zacisk danej listwy lub złącza i wybrać polecenie z menu kontekstowego Otwórz. Listwy mogą być tworzone: Na rysunkach typu schemat poprzez wstawienie zacisków Doc-To-Help Standard Template Typy rysunków 3

4 Na schematach synoptyki poprzez wstawienie symbolu interfejs W eksploratorze listew tworząc pustą listwę przy pomocy menu kontekstowego wybierając polecenie Nowa listwa Doc-To-Help Standard Template Typy rysunków 4

5 Schemat wiązki Moduł Harness Schemat wiązki jest używany do graficznego przedstawienia wiązek elektrycznych w 2D. Rysunek typu wiązka tworzymy przy pomocy polecenia Plik > Nowy Schemat. W oknie Nowy schemat wybieramy zakładkę Wiązka. Należy wybrać numer schematu oraz wypełnić pole Tytuł. Można wybrać również arkusz formatowy oraz przypisać daną funkcję i lokalizację. Notka: Jeżeli klucz nie jest zaprogramowany do tworzenia schematów wiązki, zakładka Wiązka nie będzie obecna w dialogu Nowy schemat. Schemat synoptyki Moduł Synoptyka Schemat synoptyki jest używany do projektowania synoptyki instalacji z lokalizacjami, szafami, pulpitami, kablami, listwami montażowymi. Doc-To-Help Standard Template Typy rysunków 5

6 Rysunek typu synoptyka tworzymy przy pomocy polecenia Plik > Nowy Schemat. W oknie Nowy schemat wybieramy zakładkę Synoptyka. Należy wybrać numer schematu oraz wypełnić pole Tytuł. Można wybrać również arkusz formatowy oraz przypisać daną funkcję. Notka: Jeżeli klucz nie jest zaprogramowany do tworzenia schematów synoptyki, zakładka Synoptyka nie będzie obecna w dialogu Nowy schemat. Plan szafy Moduł Panels Schemat plan szafy jest używany do graficznego przedstawienia aparatów do szafie. Doc-To-Help Standard Template Typy rysunków 6

7 Rysunek typu plan szafy tworzymy przy pomocy polecenia Plik > Nowy Schemat. W oknie Nowy schemat wybieramy zakładkę Plan. Należy wybrać numer schematu oraz wypełnić pole Tytuł. Można wybrać również arkusz formatowy oraz przypisać daną funkcję. Notka 1 : Jeżeli klucz nie jest zaprogramowany do tworzenia schematów plan szafy, zakładka Plan nie będzie obecna w dialogu Nowy schemat. Notka 2 : Nie będzie można utworzyć schematu typu plan szafy, jeśli nie wypełnimy pola Lokalizacja. Przycisk OK stanie się nieaktywny. Arkusz formatowy Arkusz formatowy zawiera dane przedsiębiorstwa i informacje związane ze schematem i projektem. Jest on przypisywany do różnych schematów. Sformatowane: Punktory i numeracja Doc-To-Help Standard Template Typy rysunków 7

8 Arkusz formatowy jest tworzony lub wyświetlany przy pomocy polecenia Środowisko > Eksplorator arkuszy formatowych. Podczas jego tworzenia należy określić numer oraz wskazać format (A3 Poziomy). Rysunek parametryczny Rysunek parametryczny stanowi szablon, który będzie używany podczas automatycznego generowania schematów CAE (listwy, zestawienia...) Sformatowane: Punktory i numeracja Odpowiedni rysunek parametryczny jest przypisany do odpowiedniego przetwarzania CAE. Doc-To-Help Standard Template Typy rysunków 8

9 Rysunek parametryczny jest tworzony lub wyświetlany za pomocą polecenia Środowisko > Eksplorator rysunków parametrycznych. Należy mu przypisać numer oraz arkusz formatowy. Schematy CAE Schemat CAE jest to rezultat przetwarzania. Do generowania pewnych schematów CAE niezbędne są rysunki parametryczne. Lista schematów CAE: Spis rysunków Doc-To-Help Standard Template Typy rysunków 9

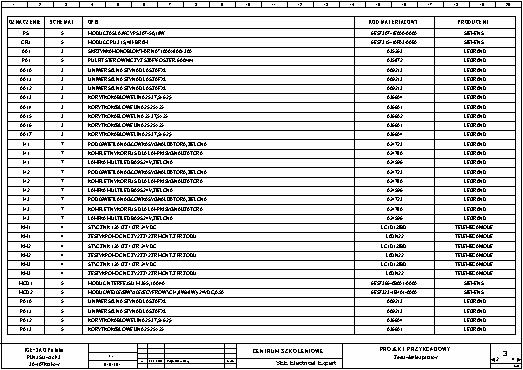

10 Zestawienie Lista kabli Doc-To-Help Standard Template Typy rysunków 10

11 Schemat listwy Schemat Kabla Doc-To-Help Standard Template Typy rysunków 11

12 Schemat podłączenia Schemat otworowania Doc-To-Help Standard Template Typy rysunków 12

13 Interfejs użytkownika Główne okno graficzne programu SEE Electrical Expert składa się z następujących elementów: Nazwy Menu głównego Pasków narzędzi Widoków Eksploratora symboli oraz widoku aparatów Obszaru roboczego Listy otwartych schematów Paska stanu. Doc-To-Help Standard Template Typy rysunków 13

14 Główne okno graficzne Opis i podstawowe operacje Główne okno graficzne zawiera nazwę oprogramowania - See Electrical Expert oraz rodzaj okna aktualnie używanego: Schemat, Listwa, Szafa, Blok, Rysunek parametryczny, Symbol, Widok aparatu, itp. Menu główne programu składa się z następujących komend: zawiera polecenia znajdujące się w menu Plik aż do poleceń znajdujących się w menu <?>. Paski narzędzi: można zarządzać przy pomocy polecenia Opcje > Dostosuj. Na pasku stanu wyświetlane są następujące informacje: Ścieżka dostępu do bieżącego katalogu projektu. Nazwa ostatniego wykonanego polecenia. Kroki, które należy wykonać dla bieżącego polecenia. Pozycja kursora w obszarze rysunku. Pozycja na schemacie jest określana przy pomocy współrzędnych X i Y. Obok wartości współrzędnych, wyświetlane są jednostki (biorąc pod uwagę bieżący tryb wyświetlania współrzędnych). Wyświetlanie menu głównego Menu główne zawiera polecenia znajdujące się w menu Plik, aż do poleceń znajdujących się w menu <?>. Wyświetlanie polecenia z menu głównego: Kliknij na nazwę polecenia w Menu głównym. Wyświetlanie menu kontekstowego Menu kontekstowe umożliwia szybkie wybranie polecenia oraz najbardziej przydatnej właściwości w stosunku do wybranego elementu lub okna. Polecenia wyświetlane w menu kontekstowym zmieniają się w zależności od bieżącego zaznaczenia. Zmienne menu kontekstowe w zależności od wybranego elementu: na pasku narzędzi w eksploratorze Doc-To-Help Standard Template Typy rysunków 14

15 na schemacie bez zaznaczonego elementu na schemacie w przypadku zaznaczonego elementu. Aby wyświetlić menu kontekstowe, należy wykonać następujące czynności: Umieść kursor na wybranym elemencie. Kliknij prawym przyciskiem myszy. Wyświetli się menu kontekstowe. Modyfikacja współrzędnych wyświetlanych na pasku stanu Umieść kursor na współrzędnych X i Y znajdujących się na pasku stanu. Kliknij prawym przyciskiem myszy na współrzędnych. Wybierz żądaną opcję. Po zmianie trybu wyświetlania współrzędnych, wartości kursora są automatycznie przeliczane. Zmienione zostaną również jednostki. Paski narzędzi Paski narzędzi zawierają ikony, które umożliwiają szybkie wykonanie polecenia. Po umieszczeniu kursora na pasku narzędzi, wyświetlona zostanie nazwa polecenia bezpośrednio obok wybranej ikony oraz w lewym dolnym rogu znajdziemy dokładniejszy opis. Domyślnie, wyświetlane jest kilka pasków narzędzi: Standard Wstawianie Przetwarzanie... Pasek narzędzi umieszczony w dowolnym miejscu na rysunku można przenosić oraz modyfikować. Wyświetlanie lub ukrywanie paska narzędzi Kliknij prawym przyciskiem myszy na obszarze paska. Zostanie wyświetlona lista pasków narzędzi. Paski narzędzi, które są widoczne zostały zaznaczone. Kliknij nazwę paska narzędzi aby go wyświetlić lub ukryć. Doc-To-Help Standard Template Typy rysunków 15

16 Przesuwanie paska narzędzi Wskaż obszar pusty na pasku narzędzi. Przeciągnij pasek narzędzi do jego nowej pozycji. Zmiana rozmiaru paska narzędzi Umieść kursor na krawędzi paska narzędzi. Kursor zmieni się w strzałkę. Kliknij a następnie przeciągnij aby zmienić rozmiar paska narzędzi. Siatka Siatka jest to zespół punktów wyświetlanych na obszarze rysunku w celu precyzyjnego rysowania. Siatka nie jest drukowana. Ustawienia siatki można zmienić w oknie Opcje Edytora: Menu: Opcje > Parametry edytora > Widok > Linijka/Siatka Pasek narzędzi: Parametry ustawienia siatki Wybrać polecenie Opcje > Parametry edytora Kliknąć na ikonę Widok Wybrać zakładkę Linijka, siatka W strefie siatka zaznaczyć opcję Wyświetl Wprowadzić wartość kroku dla X i Y w polu Odstęp poziomy oraz w polu Odstęp pionowy Domyślnie wartość kroku jest równa 5 mm. Kliknij OK. Notka: W celu uzyskania dostępu do okna Opcje Edytora należy kliknąć prawym przyciskiem myszy a następnie wybrać polecenie z menu kontekstowego. Doc-To-Help Standard Template Typy rysunków 16

17 Tryb przesuwania kursora Naciśnij przycisk G Skok kursora po węzłach siatki. Naciśnij przycisk G ponownie. Skok kursora nie jest przypisany do węzła siatki. Wskazówka: W celu uzyskania dostępu do okna Opcje Edytora należy kliknąć prawym przyciskiem myszy na arkuszu formatowym a następnie wybrać polecenie z menu kontekstowego. Linijka Linijka wyświetla system współrzędnych z lewej strony i na dole ekranu, który pozwala uwidocznić pozycję wstawiania elementów. Linijka wyświetla współrzędne określone dla oznaczeń arkusza formatowego. Ustawienia linijki można zmienić w oknie Opcje Edytora: Menu: Opcje > Parametry edytora > Widok > Linijka/Siatka Pasek narzędzi : Wyświetlanie oraz modyfikacja linijki Wybrać polecenie Opcje > Parametry edytora Kliknąć na ikonę Widok Wybrać zakładkę Linijka, siatka W strefie siatka zaznaczyć opcję Wyświetl Wprowadzić wartość kroku dla X i Y w polu Odstęp poziomy oraz w polu Odstęp pionowy Domyślnie wartość kroku jest równa 5 mm. Wybierz "Skok w funkcji podziałki arkusza formatowego" lub "Skok w krokach". Kliknij OK. Doc-To-Help Standard Template Typy rysunków 17

18 Notka: W celu uzyskania dostępu do okna Opcje Edytora należy kliknąć prawym przyciskiem myszy na arkuszu formatowym a następnie wybrać polecenie z menu kontekstowego lub wybrać ikonę. Praca przy włączonej opcji Tryb wyboru Aby można było wykonać każdy rodzaj selekcji elementów, należy się upewnić, że włączona jest opcja Tryb wyboru:. Zaznaczanie obszaru Kliknij i przeciągnij kursor w celu zaznaczenia danego obszaru. Zaznaczanie kilku elementów jednocześnie Wybierz pierwszy element. Trzymaj wciśnięty klawisz SHIFT. Wybierz kolejne elementy. Anulowanie wyboru Kliknij na ikonę na pasku narzędzi Tryb wyboru. Filtrowanie obiektów przy włączonej opcji tryb wyboru W zależności od typu bieżącego schematu (Schematy zasadnicze, Edytor listwy lub Plan szafy) podczas selekcji obszaru możemy włączyć/wyłączyć następujące filtry: Dla schematów zasadniczych: tryb filtrowania symboli, tryb filtrowania połączeń, tryb filtrowania tekstu, tryb filtrowania obiektów i tryb filtrowania atrybutów. Dla Edytora listwy: tryb filtrowania listwa/złącze, tryb filtrowania zakończenie listwy, tryb filtrowania separator, tryb filtrowania kabel, tryb filtrowania żyła i tryb filtrowania mostek Dla Planu szafy: tryb filtrowania kodu katalogowego, tryb filtrowania szyny, tryb filtrowania trasy, tryb filtrowania wymiarowania, tryb filtrowania atrybutów, tryb filtrowania tekstu, tryb filtrowania obiektu. Doc-To-Help Standard Template Typy rysunków 18

19 Pasek narzędzi: Ustal opcje filtrowania. Kliknij i przeciągnij kursor w celu zaznaczenia obszaru. Wybór elementów Pozwala określić tryb wyboru elementów podczas selekcji strefą. Każdy element posiada punkty: Połączenie, które jest zaznaczone składa się z dwóch punktów Tekst i symbol posiadają punkt wstawienia. Obiekt składa się z punktów konstrukcyjnych. Strefa szeroka Kliknij pierwszy punkt jak na rysunku poniżej. Przeciągnij kursorem od prawej do lewej zaznaczając fragment elementu. Doc-To-Help Standard Template Typy rysunków 19

20 Został zaznaczony cały symbol oraz połączenia częściowo znajdujące się w zaznaczonym obszarze. Doc-To-Help Standard Template Typy rysunków 20

21 Strefa ścisła Kliknij pierwszy punkt jak na rysunku poniżej. Przeciągnij kursorem od lewej do prawej zaznaczając fragment elementu. Wybrany został tylko element tekstu w całości znajdujący się w zaznaczonej strefie. Nawigacja pomiędzy kilkoma otwartymi schematami W programie można mieć otwarte kilka schematów jednocześnie, ale pracować można tylko na jednym rysunku. Aktualnie aktywnym arkuszem na ekranie jest schemat na którym pracujesz w danym momencie. Wybrany schemat można otworzyć przy pomocy Eksploratora schematów lub poprzez wybranie ikony Otwórz schemat na pasku narzędzi: Menu główne: Plik > Otwórz Schemat Doc-To-Help Standard Template Typy rysunków 21

22 Pasek narzędzi: Każdy schemat, który został otworzony jest reprezentowany w postaci osobnej zakładki znajdującej się na dole głównego okna. W oknie Opcje edytora w sekcji Lista czterech ostatnio otwartych schematów w menu Plik, określa sposób wyświetlania czterech ostatnich schematów. Wyświetl numer oraz tytuł schematu; Wyświetl nazwę grupy, numer oraz tytuł schematu; Wyświetl nazwę grupy oraz numer schematu. Opcja Wyświetl zakładki jest praktyczna, jeżeli mamy otwartych kilka plików. Pozwala na szybkie przechodzenie pomiędzy nimi. Zakładki występują na dole ekranu. np: Aby uaktywnić jakiś plik należy kliknąć w odpowiednią zakładkę. Notka: Jeśli klikniesz prawym przyciskiem myszy na wybraną zakładkę wyświetli się menu kontekstowe, które zawiera następujące polecenia: Zmiana nazwy, Usuń, Przesuń, Zamknij Układ wyświetlania okien Poniższe polecenia umożliwiają sposób wyświetlania schematów w otwartych oknach. Menu główne: Okno > Kaskada Okno > Poziomo Okno > Pionowo Układ okien w formie kaskady: Wybierz polecenie Okno > Kaskada. Każdy schemat jest wyświetlany w osobnym oknie ułożonym w taki sposób, że nachodzą one na siebie. Układ okien w formie poziomej: Wybierz polecenie Okno > Poziomo. Doc-To-Help Standard Template Typy rysunków 22

23 Każdy schemat jest wyświetlany w osobnym oknie w taki sposób, że okna znajdują się w formie poziomej. Układ okien w formie pionowej: Wybierz polecenie Okno > Pionowo. Każdy schemat jest wyświetlany w osobnym oknie w taki sposób, że okna znajdują się w formie pionowej. Notka: Każde okno może zostać przeniesione i przeskalowane zgodnie z preferencjami. Lista otwartych okien Polecenie to umożliwia zarządzanie oknami, które są obecnie otwarte. Menu główne: Okno > Lista okien Wybierz polecenie. Wyświetli się dialog z listą otwartych okien. Aby zamknąć dany arkusz, wybierz przycisk Zamknij. Aby zamknąć kilka arkuszy jednocześnie, należy je zaznaczyć a następnie wybrać przycisk Zamknij. Notka: Aby można było zaznaczyć kilka arkuszy jednocześnie należy użyć klawisza SHIFT. Aby wybrać dany schemat, wybierz przycisk Uaktywnij. Notka: Przycisk jest wygaszony jeżeli zaznaczysz kilka schematów jednocześnie. Aby jednocześnie zamknąć wszystkie schematy wybierz przycisk Zamknij wszyskie. Informacje techniczne o programie Wybierając polecenia z menu głównego programu <?>, możemy uzyskać informacje na temat aktualnej wersji programu. Doc-To-Help Standard Template Typy rysunków 23

24 O programie To polecenie wyświetla informacje o programie. Zawiera informacje dotyczące wersji i numer builda obecnego oprogramowania. Klikając na link uzyskujemy bezpośredni dostęp do strony internetowej IGE+XAO. Menu główne: <?> > O programie Pasek narzędziowy: Pomoc... To polecenie udostępnia nam pomoc programu SEE. Menu główne: <?> > Pomoc Pasek narzędziowy: Wybierz polecenie. Wyświetli się okno z pomocą do programu SEE Electrical Expert. Okno zawiera wszystkie niezbędne informacje do prawidłowego korzystania z tej aplikacji. Zakładka Indeks umożliwia wyszukiwanie terminów w indeksach pomocy a zakładka Wyszukaj umożliwia wyszukanie części lub pełnego tekstu. Porada dnia Polecenie umożliwia wyświetlenie różnych przydatnych wskazówek dotyczących pracy z SEE Electrical Expert. Menu główne: <?> > Porada dnia Wykonaj polecenie. Wyświetli się okno Porada dnia. Wybierz przycisk Następna rada, jeśli chcesz przeczytać kolejną. Doc-To-Help Standard Template Typy rysunków 24

25 Odznacz opcję "Wyświetl porady dnia jeśli nie chcesz aby okno wyświetlało się przy każdym uruchamianiu programu. Wyświetlenie informacji technicznej o programie SEE Electrical Expert Polecenie to pozwala na uzyskanie zaawansowanych informacji o programie SEE Electrical Expert oraz informacji systemowych. Menu główne: <?> > Informacje techniczne Wykonaj polecenie Informacje techniczne. Wyświetli się okno Informacje techniczne zawierające informacje o programie. Informacje o aplikacji Sekcja ta zawiera ogólne informacje o aktualnej wersji programu SEE Electrical Expert. Wybierz przycisk Aplikacja. Informacje o wersji Wybierz przycisk Informacje o wersji. W oknie znajduje się szczegółowa informacja o wersji programu, jak również informacja o aktualnym rodzaju produktu oraz o wersji językowej programu. Podgląd loga Wybierz polecenie Podgląd Loga Zostanie otwarte okno z informacją na temat daty i dokładnego czasu wszystkich logów programu. Przycisk Otwórz Log pozwala na otwarcie wybranych log ów (w bieżącej przeglądarce), w celu uzyskania szczegółowych informacji na ten temat. Można również wykonać dwuklik na wybranym log-u. Przycisk Usuń Log pozwala na usunięcie wybranych log ów. Zanim usuniesz log- a wyświetli się wiadomość w celu potwierdzenia operacji usunięcia. Doc-To-Help Standard Template Typy rysunków 25

26 Bezpieczeństwo Sekcja ta zawiera informacje o zabezpieczeniu programu SEE Electrical EXPERT. Generalnie program jest zabezpieczony specjalnie zaprogramowanym kluczem Hasp USB. W zależności od zakupionej konfiguracji programu, zawartość informacji będzie różna. Program może być zabezpieczony kluczem indywidualnym lub sieciowym (USB-Net). Wybierz przycisk Bezpieczeństwo. Prawa użytkownika SEE Wybierz zakładkę Prawa użytkownika SEE. Warunkiem działania opcji zarządzania użytkownikami jest instalacja oraz odpowiednia konfiguracja programu SEE Access Control V2R2 (SAC), dostępnego na płycie CD z programem SEE Electrical EXPERT lub na stronie internetowej Program umożliwia definiowanie Użytkowników i ról. Informacje zabezpieczeń Wybierz zakładkę Informacje zabezpieczeń. Sekcja ta zawiera informacje o zabezpieczeniu programu SEE Electrical EXPERT. Generalnie program jest zabezpieczony specjalnie zaprogramowanym kluczem Hasp USB. W zależności od zakupionej konfiguracji programu, zawartość informacji będzie różna. Informacje systemowe W zakładce System znajduje się sekcja Informacje systemowe. Ta sekcja umożliwia uzyskanie prawie wszystkich niezbędnych informacji o systemie, jego właściwościach i ustawieniach. Wybierz przycisk System. Wybierz sekcję Informacje Systemowe. W oknie Informacje systemowe znajdują się ogólne informacje o systemie: Nazwa użytkownika, Katalog systemowy, Typ procesora, Całkowita pamięć fizyczna, Dostępna pamięć fizyczna, itp. Wybierz przycisk w prawym dolnym rogu okna Informacje systemowe. Wyświetli się okno Informacje o systemie, które pozwala uzyskać informacje dotyczące zasobów sprzętowych, składniki, środowisko oprogramowania itp. Doc-To-Help Standard Template Typy rysunków 26

27 Połączenia ze stronami Grupy IGE+XAO Dwa oddzielne polecenia pozwalają na do następujących stron internetowych: Adres strony IGE+XAO: Adres strony See Planet: Menu główne: <?> > Połączenie Internet (IGE+XAO) <?> > Połączenie Internet (SEE Wybierz polecenie. Twoja przeglądarka jest domyślnie uruchamiana z danym adresem strony internetowej. Doc-To-Help Standard Template Typy rysunków 27
