LegrandCAD. Rozpoczęcie pracy w programie LegrandCAD. Projektowanie instalacji elektrycznych z wykorzystaniem produktów Legrand
|
|
- Adrian Andrzejewski
- 5 lat temu
- Przeglądów:
Transkrypt
1 LegrandCAD LegrandCAD jest aplikacją wspomagającą projektowanie instalacji elektrycznych z wykorzystaniem produktów firmy Legrand. Program działa jako nakładka na najczęściej wykorzystywane wersje programów CAD, w tym: AutoCAD, AutoCAD LT*, Bricscad, progecad, ZWCAD oraz różne dystrybucje IntelliCAD. Zawartość programu LegrandCAD jest także dostępna w aplikacji CADprofi. Rozpoczęcie pracy w programie LegrandCAD Dopasowanie CAD Po instalacji niezbędne jest uruchomienie programu konfiguracyjnego LegrandCAD w celu wyboru języka działania programu oraz dopasowania nastaw bazowego programu CAD do pracy z nakładką LegrandCAD. W głównym oknie programu konfiguracyjnego należy wybrać żądaną wersję programu CAD, a następnie wcisnąć przycisk Dopasuj CAD. Dopasowanie jest czynnością jednorazową, dlatego po wykonaniu dopasowania można uruchamiać program CAD za pomocą jego oryginalnej ikony lub skrótu. Po poprawnym dopasowaniu w programie CAD uaktywnione zostanie dodatkowe górne menu i dodatkowy pasek narzędzi. Menu i pasek narzędzi LegrandCAD Rejestracja aplikacji Podczas pierwszego uruchamiania może zostać wyświetlone okno z prośbą o rejestrację aplikacji. Zarejestrowani użytkownicy będą informowani o aktualizacjach programu, szkoleniach itp. Projektowanie instalacji elektrycznych z wykorzystaniem produktów Legrand Sposoby korzystania i edycji aparatów Legrand są przedstawione w animowanych prezentacjach dołączonych do programu. Z tego względu w niniejszym dokumencie przedstawione są tylko najważniejsze informacje dotyczące projektowania z użyciem LegrandCAD.
2 Ogólne wiadomości dotyczące programu Opcje jednostka projektowania Przy rozpoczynaniu pracy należy wybrać żądaną jednostkę projektowania. Projekty architektoniczne są najczęściej tworzone w centymetrach, dlatego przy projektowaniu na podkładach budowlanych należy zmierzyć wybrany element w celu określenia użytej jednostki. Po określeniu jednostki należy uruchomić polecenie Legrand Opcje i wybrać żądaną jednostkę (mm, cm lub m). Skala rysunku Wszystkie projekty należy wykonywać w przestrzeni modelu w skali 1:1 w wybranej jednostce projektowania (mm, cm, m). Docelową skalę rysunków należy określić dopiero podczas drukowania lub podczas komponowania wydruków w arkuszach (w przestrzeni papieru). W niektórych poleceniach niezbędne jest podanie skali. Skala ta jest najczęściej wykorzystywana do określenia wielkości opisów, wielkości ramek, tabelek rysunkowych itp. Warstwy atrybuty Podczas projektowania możemy w elastyczny sposób zarządzać atrybutami symboli wstawianej aparatury. Każdy atrybut ma przypisaną właściwą dla niego warstwę, dzięki czemu użytkownik sam może decydować, które informacje o produkcie będą widoczne w projekcie. Dla przykładu warstwa 2DE_TXTART jest stosowana do opisania rodzaju aparatu, np. (DPX 160, 3P, 40A), warstwa 2DE_TXTMAN służy do opisania producenta aparatu np. (Legrand). Poprzez wyłączenie tych warstw można ukryć dane atrybuty w całym projekcie. Główne kategorie produktów LegrandCAD Aplikacja LegrandCAD posiada aktualne produkty firmy Legrand z zakresu instalacyjnej aparatury elektrycznej, w tym: Wyłączniki i rozłączniki mocy Aparaty modułowe Sterowanie/Programowanie Sterowanie i sygnalizacja akcesoria Aparatura pomiarowa Zasilanie Gniazda wtykowe Akcesoria do okablowania Rozdzielnice i obudowy Automatyka domowa

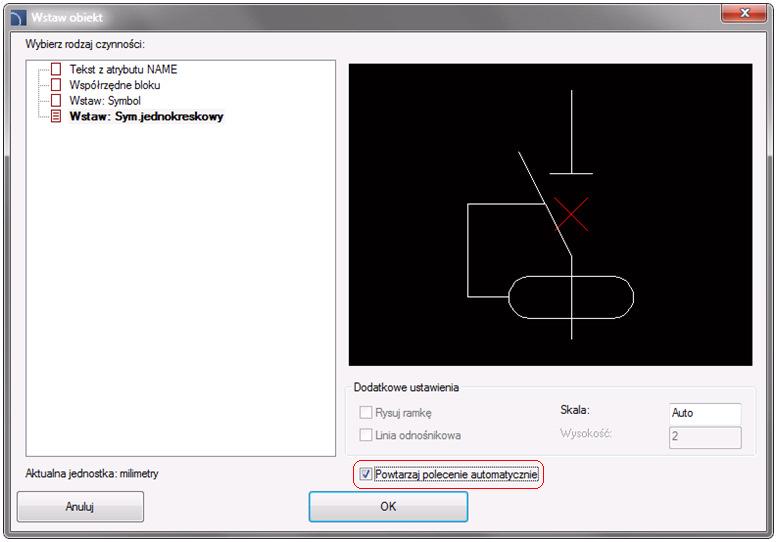

3 Projektowanie instalacji za pomocą LegrandCAD Wstawianie obiektów do rysunku Wstawianie obiektów do rysunków jest przedstawione na przykładzie Wyłączniki i rozłączniki mocy. Większość innych obiektów wstawia się do projektów w podobny sposób. Poszczególne grupy i podgrupy produktów są wybierane w lewej części okna dialogowego. Dla przykładu grupa Wyłączniki i rozłączniki mocy została podzielona na podgrupy odpowiadające gabarytom (125A, 160A, 250A, 630A, 1250A, 1600A 2500A i 4000A), a także na podgrupy zawierające wyposażenie dodatkowe (wyzwalacze, przekładniki, styki pomocnicze itp.). Po wybraniu żądanej grupy produktów w prawej części okna dialogowego zostaje wyświetlona lista dostępnych produktów. Do projektu można wstawiać różne widoki produktów, a także symbole jedno- lub wielokreskowe.
4 Aplikacja LegrandCAD posiada możliwość nadawania numerów referencyjnych (Etykiet) dla wstawianych elementów. Przy tym możliwe jest automatyczne nadawanie pierwszej wolnej lub kolejnej etykiety (tj. kolejnego numeru po najwyższym numerze występującym w projekcie). Nadawanie pierwszej wolnej etykiety: Uwaga: W programie AutoCAD LT nie są dostępne przyciski służące do automatycznego wyszukiwania pierwszej wolnej i kolejnej etykiety. Nadawanie kolejnej wolnej etykiety: Automatyczne wstawianie wyposażenia Program posiada inteligentny system wstawiania obiektów, który w sposób automatyczny przyłącza elementy wyposażenia dodatkowego do wybranych aparatów w technologii One-click. Przykład: Do wyłączników mocy DPX 125 można dołączać bloki różnicowoprądowe. W tym celu należy wybrać żądanych blok różnicowoprądowy z biblioteki i wstawić go do projektu. Przy wstawianiu bloku należy wskazać (kliknąć) dowolny punkt leżący na krawędzi wyłącznika mocy. Jeśli dane obiekty są ze sobą zgodne, to program automatycznie dołączy blok różnicowoprądowy do wyłącznika mocy. Funkcja automatycznego łączenia obiektów dokonuje analizy, sprawdzając czy wybrane elementy do siebie pasują. Jeśli obiekty nie są ze sobą zgodne, wówczas program informuje użytkownika, że nie mogą zostać ze sobą połączone. Dla przykładu nie jest możliwe automatyczne dołączenie 4-biegunowego bloku różnicowoprądowego do 3-biegunowego wyłącznika mocy.
5 Obiekty przesłaniające Wiele elementów z biblioteki LegrandCAD posiada możliwość przesłaniania dowolnych obiektów rysunkowych. Jednym z obiektów tego typu są osłony przyłączy. Dla obiektów przesłaniających ważna jest kolejność wyświetlania ustalana za pomocą polecenia Porządek rysowania (ang. _draworder) dostępnego w programie AutoCAD (lub w innym bazowym programie CAD.) Elementy przesłaniające są na warstwie CP_WIPEOUT. W razie potrzeby użytkownik może wyłączyć tę warstwę, dzięki czemu widoczne będą wszystkie przesłonięte obiekty. Jednoczesne wstawianie wielu aparatów Wstawianie osłony one-click Osłona zakrywająca przyłącza Program pozwala na jednoczesne wstawianie wielu obiektów do projektów. Właściwość ta jest dostępna między innymi dla produktów znajdujących się w grupie Aparatury modułowe. Aby jednocześnie wstawić wiele aparatów należy dodać je do listy Wstawianych obiektów poprzez podwójne kliknięcie lub wciśnięcie przycisku Dodaj na pasku narzędzi. Wybrane aparaty zostaną wstawione do rysunku zgodnie z ich kolejnością na liście Wstawiane obiekty. Lista może być modyfikowana poprzez wybór odpowiedniej funkcji z paska narzędzi. - dodaj elementy do listy - przesuń wybrane wiersze w górę - przesuń wybrane wiersze w dół - usuń wybrane wiersze - kopiuj wybrane wiersze
6 UWAGA: Należy pamiętać o nadaniu pierwszej wolnej lub kolejnej wolnej etykiety, np. (Q1) dzięki czemu program automatycznie ponumeruje obiekty na rysunku. Automatyczne uzyskiwanie różnych widoków i schematów Polecenie Wstaw: 2D/3D, Symbole, Opisy pozwala na wstawianie widoków alternatywnych dla elementów istniejących w projekcie. Dzięki temu możliwe jest np. błyskawiczne tworzenie schematów na podstawie widoków elewacji szaf rozdzielczych lub na odwrót. Po uruchomieniu polecenia Wstaw: 2D/3D, Symbole, Opisy należy na rysunku wybrać żądany aparat (lub symbol). Następnie w oknie dialogowym należy wybrać alternatywny widok obiektu, który będzie wstawiony do rysunku. Wielokrotne wstawianie wybranych widoków dla kolejnych aparatów umożliwia opcja Powtarzaj polecenie automatycznie. Symbole można wstawiać w istniejące przewody. W takim przypadku program wstawia symbol z automatycznym przerwaniem przewodu. Na poniższych ilustracjach pokazano szybki sposób uzyskania schematu na podstawie widoków aparatów. Po uruchomieniu polecenia należy wskazać pierwszy aparat (P1), wybrać widok Symbol jednokreskowy i wstawić symbol do schematu. W kolejnych krokach należy wskazać pozostałe aparaty (P2 P7) i wstawić uzyskane symbole do rysunku. Widok rozdzielnicy Schemat rozdzielnicy

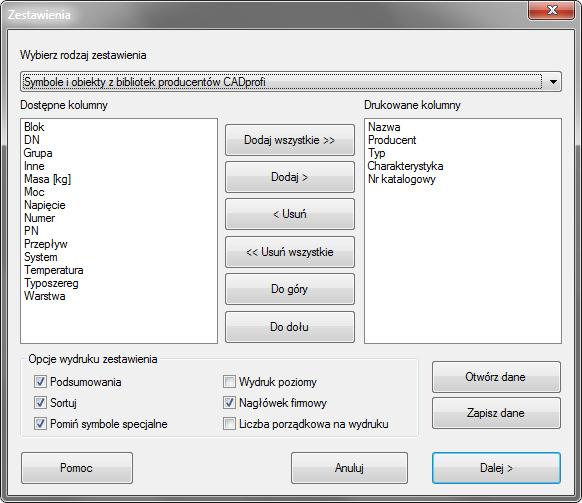

7 Tworzenie zestawień Za pomocą polecenia Zestawienia możliwe jest uzyskanie specyfikacji produktów użytych w projekcie. Po wybraniu polecenia należy wybrać parametry, które mają zostać uwzględnione w zestawieniu. Po wciśnięciu przycisku Dalej należy wybrać elementy, które zostaną uwzględnione w zestawieniu. Następnie wyświetlona zostaje lista, którą użytkownik może porządkować (sortować, usuwać zbędne elementy itp.) oraz określać szerokości kolumn do wydruku. Dane mogą być wyeksportowane do wielu formatów, wydrukowane lub wstawione jako tabela w aktualnym rysunku. *W AutoCAD LT program pracuje w trybie skryptowym. Oznacza to, że przy rysowaniu należy czekać, aż program zakończy rysowanie korytek. W innym przypadku skrypt może zostać przerwany, a w rezultacie niektóre elementy nie zostaną narysowane lub nie będą miały wypełnionych atrybutów z danymi. Przy pracy w AutoCAD LT należy rysować tylko w widocznym obszarze rysunku (np. przy rysowaniu ciągu korytek musi być widoczny punkt początkowy i końcowy rysowanego korytka).
LegrandCAD zawiera elementy wyposażenia instalacji elektrycznych z aktualnego programu produkcji firmy Legrand, w tym: wyłączniki i rozłączniki mocy;
powered by CADprofi Opis programu LegrandCAD zawiera elementy wyposażenia instalacji elektrycznych z aktualnego programu produkcji firmy Legrand, w tym: wyłączniki i rozłączniki mocy; aparaturę modułową;
