LegrandCAD zawiera elementy wyposażenia instalacji elektrycznych z aktualnego programu produkcji firmy Legrand, w tym: wyłączniki i rozłączniki mocy;

Transkrypt

1 powered by CADprofi

2 Opis programu LegrandCAD zawiera elementy wyposażenia instalacji elektrycznych z aktualnego programu produkcji firmy Legrand, w tym: wyłączniki i rozłączniki mocy; aparaturę modułową; elementy sterowania i programowania; aparaturę pomiarową; zasilacze, transformatory; gniazda wtykowe; akcesoria do okablowania; rozdzielnice i obudowy; automatykę domowa.

3 Główne funkcje programu LegrandCAD jest częścią komercyjnego programu CADprofi, dlatego jest profesjonalną, stale rozwijaną aplikacją. Program może pracować praktycznie we wszystkich aktualnie używanych wersjach programów CAD, w tym: AutoCAD, AutoCAD LT, Bricscad, Arcadia Intersoft, ZWCAD, progecad, GstarCAD, 4M CAD oraz w różnych dystrybucjach IntelliCAD. Po zainstalowaniu LegrandCAD a dostępny jest program konfiguracyjny, który pozwala na automatyczne dołączenie aplikacji do znalezionych systemów CAD. Możliwe jest także odłączenie aplikacji od programów CAD, dzięki czemu użytkownik może w dowolnym czasie przywrócić oryginalne nastawy używanego środowiska. W programie LegrandCAD zawartych jest kilka tysięcy artykułów. Wszystkie produkty posiadają po kilka widoków oraz symbole jedno- i wielokreskowe. Pomimo tak dużej zawartości program zajmuje bardzo mało miejsca na dysku, a do tego cała zawartość jest spakowana do tylko kilku plików. Dzięki temu program w żaden sposób nie obciąża zasobów komputera. Obiekty LegrandCAD są przygotowane w technologii parametrycznej, dzięki czemu bloki wstawione do rysunku posiadają różne właściwości automatyzujące pracę. Przykładem jest system automatycznego dołączania obiektów w technologii One-click. Program kontroluje poprawność projektu i nie pozwala lub ostrzega projektanta w przypadku, gdy łączone obiekty do siebie nie pasują. Przykład dołączania obiektów

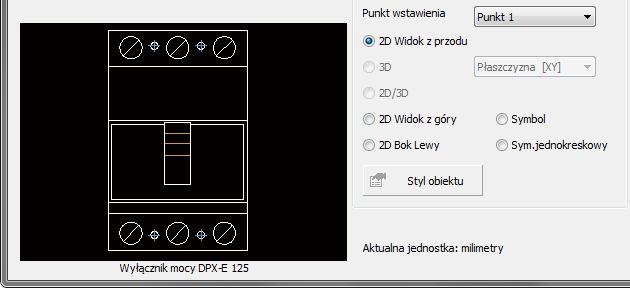

4 Główne okno biblioteki LegrandCAD:

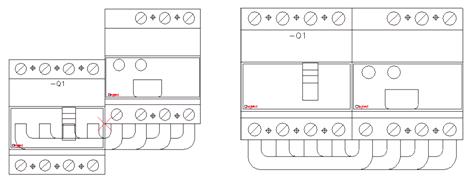

5 Wiele elementów z biblioteki LegrandCAD posiada możliwość przesłaniania dowolnych obiektów rysunkowych. Jednym z obiektów tego typu są osłony przyłączy, które mogą przesłaniać zaciski przyłączeniowe głównych aparatów. Dzięki temu rysunki elewacji rozdzielnic są znacznie bardziej czytelne. Rysunki stworzone z wykorzystaniem bibliotek LegrandCAD mogą być edytowane w dowolnym systemie CAD bez konieczności instalacji nakładki. Jest to ważne przy kooperacji wielu podmiotów w danym projekcie (nie każdy projektant musi mieć zainstalowaną aplikację LegrandCAD). Symbole wstawiane do schematów posiadają widoczne atrybuty, zawierające parametry techniczne. Użytkownik może określać, które atrybuty maja być widoczne w projektach. Automatyczne opisywanie obiektów. Użytkownik ma także możliwość wygodnej edycji atrybutów wszystkich obiektów. Aplikacja LegrandCAD posiada możliwość nadawania numerów referencyjnych (etykiet) dla wstawianych elementów. Przy tym możliwe jest automatyczne nadawanie pierwszej wolnej lub kolejnej etykiety. System automatycznego zarządzania warstwami zwiększa czytelność rysunków. Do programu dołączone są także standardowe style wydruków dostosowane do struktury warstw. Dostępny jest kreator zestawień potężne narzędzie umożliwiające uzyskiwanie różnorodnych zestawień o obiektach użytych w projekcie. Aparat z osłoną przyłączy Nadawanie pierwszej lub kolejnej etykiety
