PROJEKT BUDOWLANY. Autorzy opracowania Imię i nazwisko Podpis Nr uprawnień. Marek Rokicki KL- 304/94. mgr inż. Piotr Abramowicz KL 33/90

Transkrypt

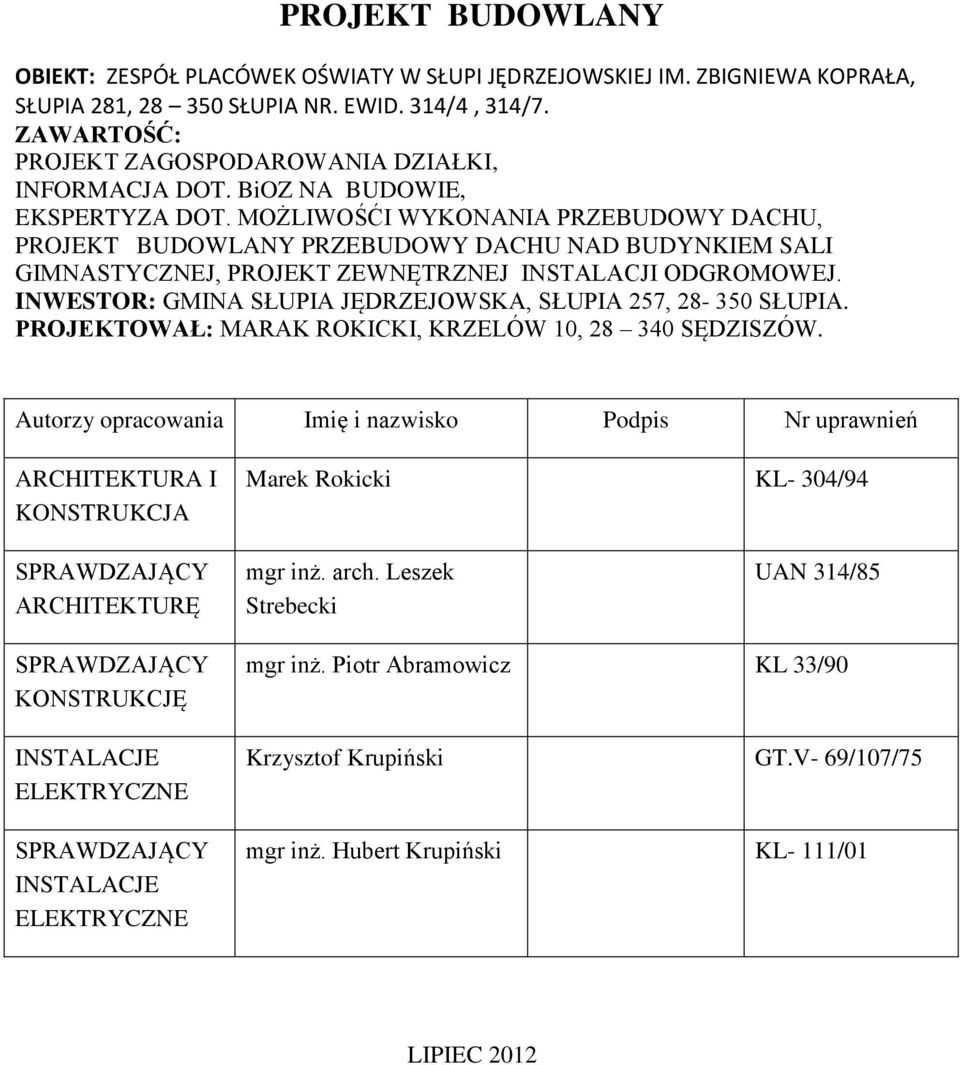

1 PROJEKT BUDOWLANY OBIEKT: ZESPÓŁ PLACÓWEK OŚWIATY W SŁUPI JĘDRZEJOWSKIEJ IM. ZBIGNIEWA KOPRAŁA, SŁUPIA 281, SŁUPIA NR. EWID. 314/4, 314/7. ZAWARTOŚĆ: PROJEKT ZAGOSPODAROWANIA DZIAŁKI, INFORMACJA DOT. BiOZ NA BUDOWIE, EKSPERTYZA DOT. MOŻLIWOŚĆI WYKONANIA PRZEBUDOWY DACHU, PROJEKT BUDOWLANY PRZEBUDOWY DACHU NAD BUDYNKIEM SALI GIMNASTYCZNEJ, PROJEKT ZEWNĘTRZNEJ INSTALACJI ODGROMOWEJ. INWESTOR: GMINA SŁUPIA JĘDRZEJOWSKA, SŁUPIA 257, SŁUPIA. PROJEKTOWAŁ: MARAK ROKICKI, KRZELÓW 10, SĘDZISZÓW. Autorzy opracowania Imię i nazwisko Podpis Nr uprawnień ARCHITEKTURA I KONSTRUKCJA Marek Rokicki KL- 304/94 SPRAWDZAJĄCY ARCHITEKTURĘ mgr inż. arch. Leszek Strebecki UAN 314/85 SPRAWDZAJĄCY KONSTRUKCJĘ INSTALACJE ELEKTRYCZNE SPRAWDZAJĄCY INSTALACJE ELEKTRYCZNE mgr inż. Piotr Abramowicz KL 33/90 Krzysztof Krupiński GT.V- 69/107/75 mgr inż. Hubert Krupiński KL- 111/01 LIPIEC 2012

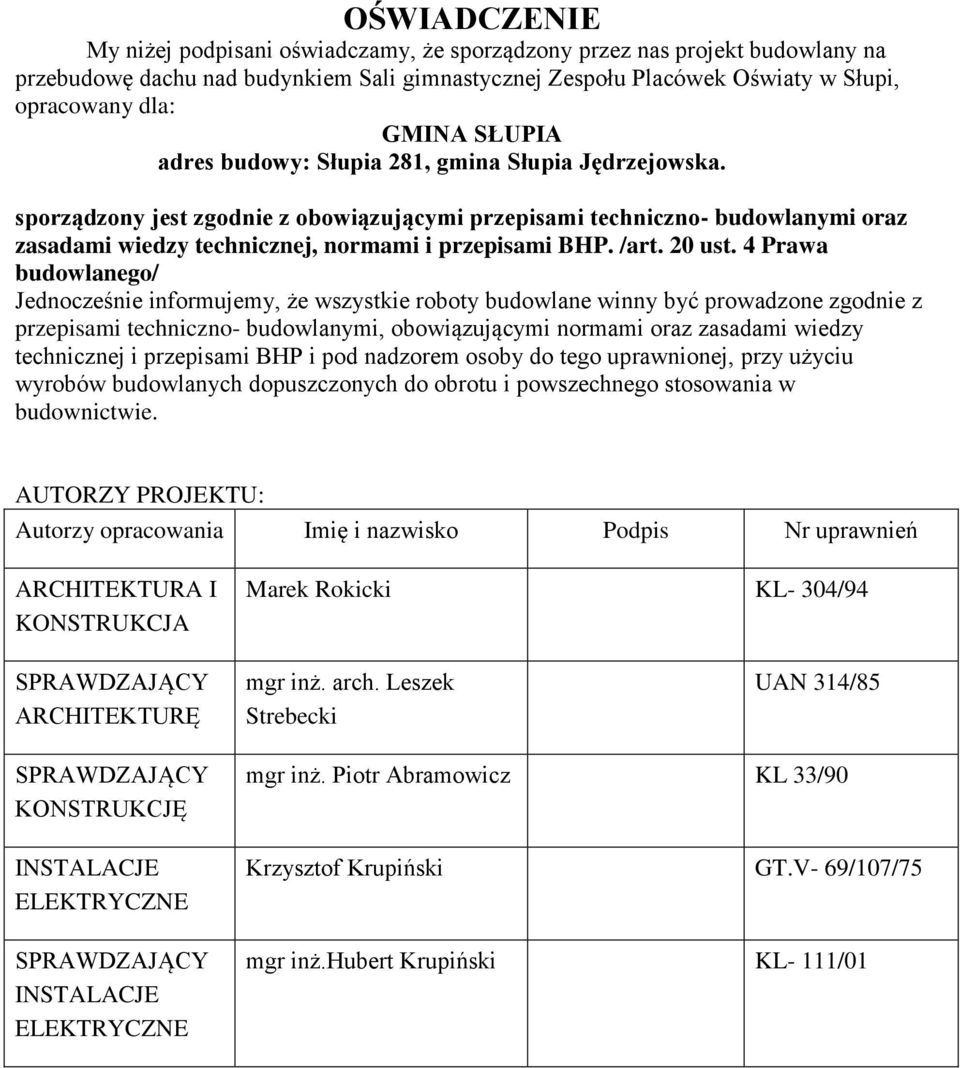

2 OŚWIADCZENIE My niżej podpisani oświadczamy, że sporządzony przez nas projekt budowlany na przebudowę dachu nad budynkiem Sali gimnastycznej Zespołu Placówek Oświaty w Słupi, opracowany dla: GMINA SŁUPIA adres budowy: Słupia 281, gmina Słupia Jędrzejowska. sporządzony jest zgodnie z obowiązującymi przepisami techniczno- budowlanymi oraz zasadami wiedzy technicznej, normami i przepisami BHP. /art. 20 ust. 4 Prawa budowlanego/ Jednocześnie informujemy, że wszystkie roboty budowlane winny być prowadzone zgodnie z przepisami techniczno- budowlanymi, obowiązującymi normami oraz zasadami wiedzy technicznej i przepisami BHP i pod nadzorem osoby do tego uprawnionej, przy użyciu wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie. AUTORZY PROJEKTU: Autorzy opracowania Imię i nazwisko Podpis Nr uprawnień ARCHITEKTURA I KONSTRUKCJA Marek Rokicki KL- 304/94 SPRAWDZAJĄCY ARCHITEKTURĘ mgr inż. arch. Leszek Strebecki UAN 314/85 SPRAWDZAJĄCY KONSTRUKCJĘ INSTALACJE ELEKTRYCZNE SPRAWDZAJĄCY INSTALACJE ELEKTRYCZNE mgr inż. Piotr Abramowicz KL 33/90 Krzysztof Krupiński GT.V- 69/107/75 mgr inż.hubert Krupiński KL- 111/01

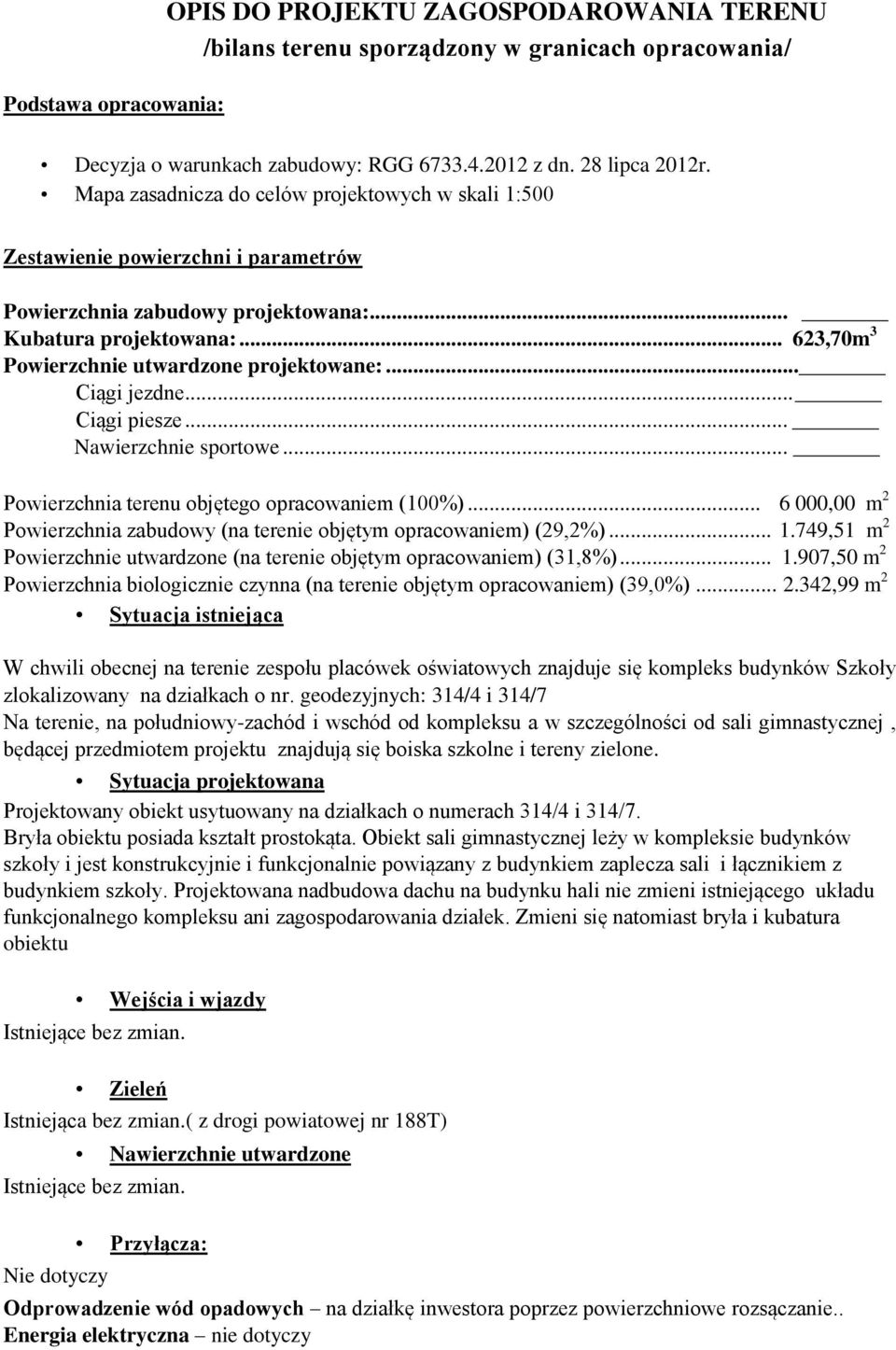

3 Podstawa opracowania: OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU /bilans terenu sporządzony w granicach opracowania/ Decyzja o warunkach zabudowy: RGG z dn. 28 lipca 2012r. Mapa zasadnicza do celów projektowych w skali 1:500 Zestawienie powierzchni i parametrów Powierzchnia zabudowy projektowana:... Kubatura projektowana: ,70m 3 Powierzchnie utwardzone projektowane:... Ciągi jezdne... Ciągi piesze... Nawierzchnie sportowe... Powierzchnia terenu objętego opracowaniem (100%) ,00 m 2 Powierzchnia zabudowy (na terenie objętym opracowaniem) (29,2%) ,51 m 2 Powierzchnie utwardzone (na terenie objętym opracowaniem) (31,8%) ,50 m 2 Powierzchnia biologicznie czynna (na terenie objętym opracowaniem) (39,0%) ,99 m 2 Sytuacja istniejąca W chwili obecnej na terenie zespołu placówek oświatowych znajduje się kompleks budynków Szkoły zlokalizowany na działkach o nr. geodezyjnych: 314/4 i 314/7 Na terenie, na południowy-zachód i wschód od kompleksu a w szczególności od sali gimnastycznej, będącej przedmiotem projektu znajdują się boiska szkolne i tereny zielone. Sytuacja projektowana Projektowany obiekt usytuowany na działkach o numerach 314/4 i 314/7. Bryła obiektu posiada kształt prostokąta. Obiekt sali gimnastycznej leży w kompleksie budynków szkoły i jest konstrukcyjnie i funkcjonalnie powiązany z budynkiem zaplecza sali i łącznikiem z budynkiem szkoły. Projektowana nadbudowa dachu na budynku hali nie zmieni istniejącego układu funkcjonalnego kompleksu ani zagospodarowania działek. Zmieni się natomiast bryła i kubatura obiektu Wejścia i wjazdy Istniejące bez zmian. Zieleń Istniejąca bez zmian.( z drogi powiatowej nr 188T) Nawierzchnie utwardzone Istniejące bez zmian. Nie dotyczy Przyłącza: Odprowadzenie wód opadowych na działkę inwestora poprzez powierzchniowe rozsączanie.. Energia elektryczna nie dotyczy

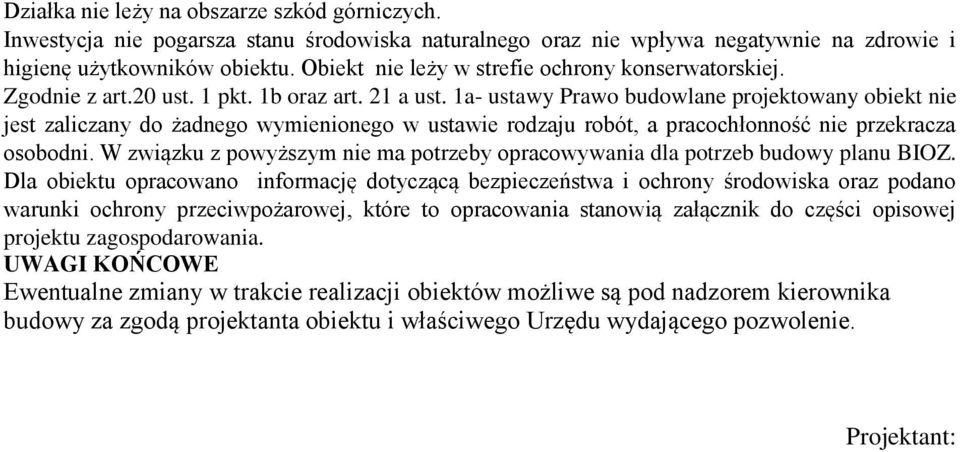

4 Działka nie leży na obszarze szkód górniczych. Inwestycja nie pogarsza stanu środowiska naturalnego oraz nie wpływa negatywnie na zdrowie i higienę użytkowników obiektu. Obiekt nie leży w strefie ochrony konserwatorskiej. Zgodnie z art.20 ust. 1 pkt. 1b oraz art. 21 a ust. 1a- ustawy Prawo budowlane projektowany obiekt nie jest zaliczany do żadnego wymienionego w ustawie rodzaju robót, a pracochłonność nie przekracza osobodni. W związku z powyższym nie ma potrzeby opracowywania dla potrzeb budowy planu BIOZ. Dla obiektu opracowano informację dotyczącą bezpieczeństwa i ochrony środowiska oraz podano warunki ochrony przeciwpożarowej, które to opracowania stanowią załącznik do części opisowej projektu zagospodarowania. UWAGI KOŃCOWE Ewentualne zmiany w trakcie realizacji obiektów możliwe są pod nadzorem kierownika budowy za zgodą projektanta obiektu i właściwego Urzędu wydającego pozwolenie. Projektant:

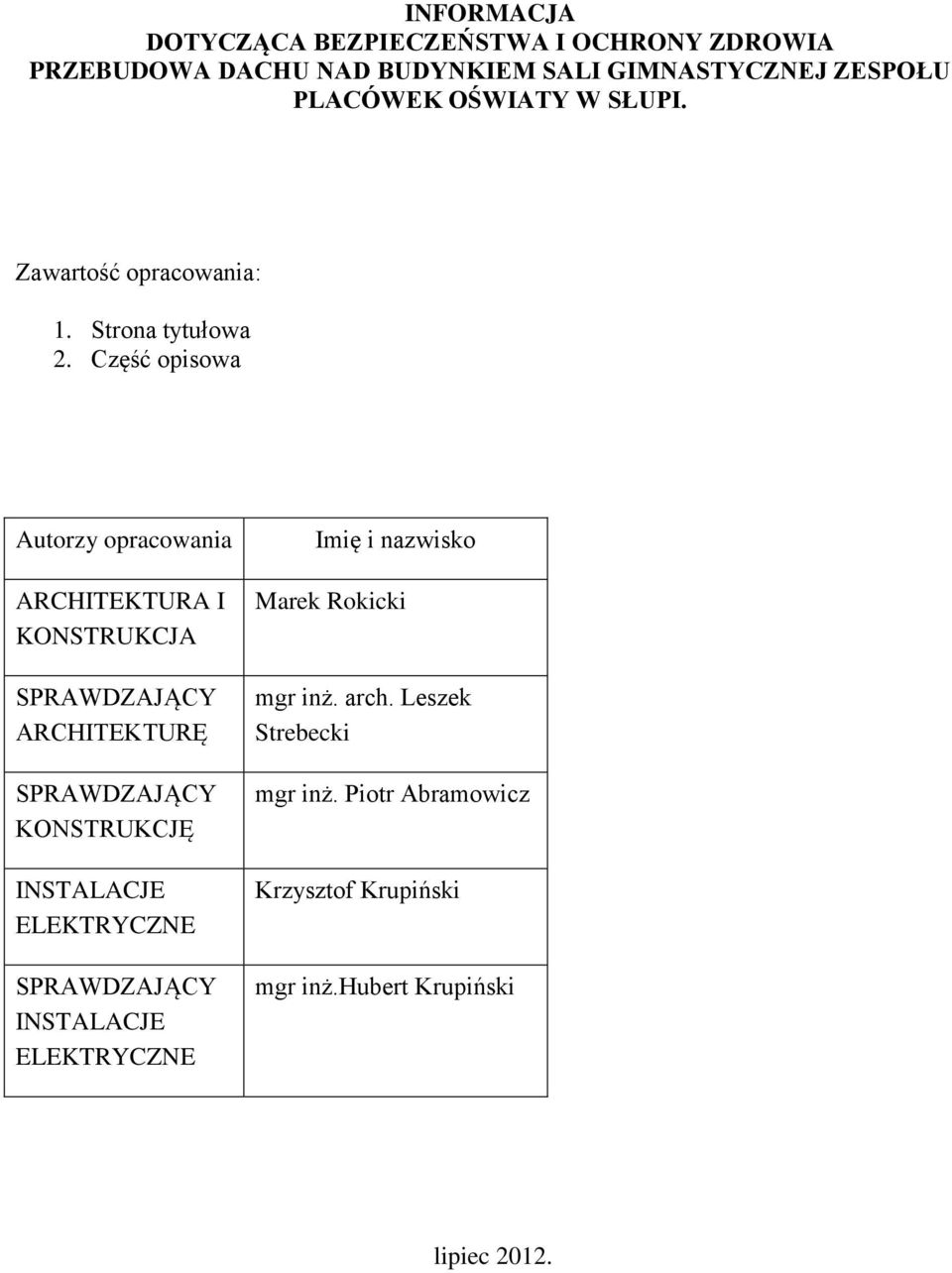

5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA PRZEBUDOWA DACHU NAD BUDYNKIEM SALI GIMNASTYCZNEJ ZESPOŁU PLACÓWEK OŚWIATY W SŁUPI. Zawartość opracowania: 1. Strona tytułowa 2. Część opisowa Autorzy opracowania ARCHITEKTURA I KONSTRUKCJA SPRAWDZAJĄCY ARCHITEKTURĘ SPRAWDZAJĄCY KONSTRUKCJĘ INSTALACJE ELEKTRYCZNE SPRAWDZAJĄCY INSTALACJE ELEKTRYCZNE Imię i nazwisko Marek Rokicki mgr inż. arch. Leszek Strebecki mgr inż. Piotr Abramowicz Krzysztof Krupiński mgr inż.hubert Krupiński lipiec 2012.

6 Część opisowa: 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: Inwestor ma zamiar wystąpić z wnioskiem o wydanie pozwolenia na budowę dla inwestycji polegającej na przebudowie dachu nad budynkiem sali gimnastycznej. Kolejność robót: - Demontaż gzymsu w elewacji południowej, - Wykonanie ścian kolankowych i dodatkowych wieńcy, - Zamontowanie murłaty i wiązarów, - Łacenie foliowanie i pokrycie dachu. 2. Wykaz istniejących obiektów budowlanych Działka inwestora jest zabudowana. Obiekt z uwagi na swoją specyfikę jest zbiorowo użytkowany przez dzieci i młodzież szkolną obiekt użyteczności publicznej. 3. Wskazania elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na działkach nie występują elementy, które mogłyby stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich wystąpienia. Mogące wystąpić zagrożenia w trakcie realizacji robót budowlanych to: wykonywanie robót na wysokościach tj. przy wykonywaniu robót zbrojarskich, betoniarskich, więźby dachowej, pokrycia dachu, Zagrożenia te można wyeliminować poprzez budowę odpowiednich rusztowań, deskowań i zachowania zaleceń i przepisów BHP. Podczas wykonywania robót na wysokości należy stosować indywidualny sprzęt ochrony przed upadkiem. Skala występowania powyższych zjawisk jest niewielka, a ich występowanie jest krótkotrwałe w czasie. Należy przyjąć zasadę, by na obiekcie pracowało minimum 2 e osoby, które wzajemnie się ubezpieczają. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: W projektowanym budynku nie występują roboty szczególnie niebezpieczne. Instruktaż pracowników na budowie winien przeprowadzić kierownik budowy przed przystąpieniem do wykonywania każdego z elementów konstrukcyjnych obiektu. Przed przystąpieniem do wykonania prac należy przeprowadzić instruktaż ogólny. Po skierowaniu pracownika na określone stanowisko pracy należy przeprowadzić instruktaż stanowiskowy. Wszystkie prace należy wykonywać pod nadzorem uprawnionych do tego osób. Załoga powinna być przeszkolona, wyposażona w odpowiedni sprzęt i posiadać wymagane kwalifikacje. Teren prowadzonych prac powinien być oznakowany i zabezpieczony przed dostępem osób postronnych.

7 6.Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, umożliwiające szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: Działki na których realizowane będą roboty budowlane mają dogodny dojazd dla służb technicznych na wypadek pożaru, awarii lub innych zagrożeń. Teren budowy należy zabezpieczyć przed dostępem osób nieuprawnionych. W szczególności należy wyeliminować dostęp dzieci i młodzieży korzystających ze szkoły do terenu inwestycji bezpośrednio związanego z robotami budowlanymi. W tym celu zaleca się odgrodzenie inwestycji od placów szkolnych z jednoczesnym umieszczeniem tablic o zakazie wejścia. Należy stosować właściwy sprzętu chroniący przed upadkiem. Montaż dachu wymaga pracy dźwigu a zatem odgrodzenie placu budowy musi przewidywać strefę zasięgu ramienia dźwigu. Reasumując powyższe w trakcie realizacji obiektu nie będą występowały roboty szczególnie niebezpieczne jak również strefy szczególnego zagrożenia zdrowia osób zatrudnionych przy robotach budowlanych. Obiekty realizowane będą systemem zleconym przy użyciu bezpiecznych certyfikowanych narzędzi, co przy zachowaniu ostrożności i przepisów BHP nie spowoduje zagrożenia bezpieczeństwa dla ludzi bądź mienia lipiec Opracował :

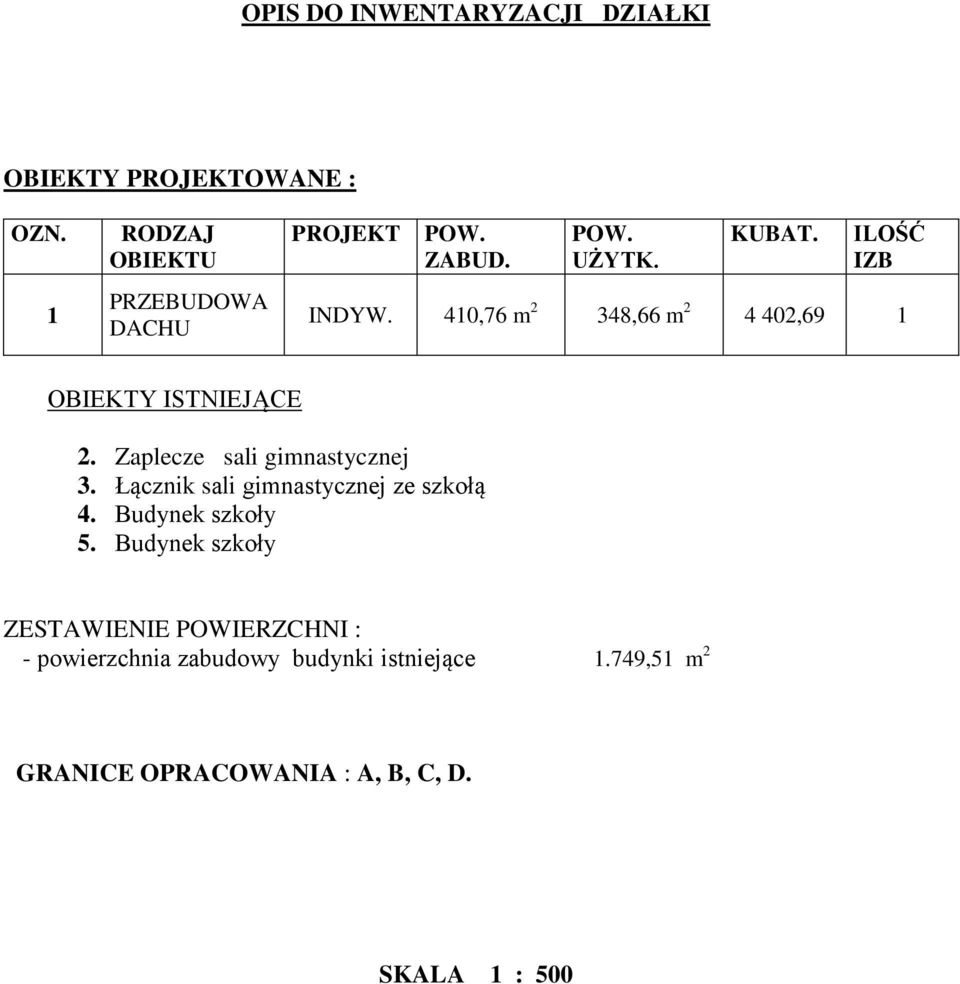

8 OPIS DO INWENTARYZACJI DZIAŁKI OBIEKTY PROJEKTOWANE : OZN. 1 RODZAJ OBIEKTU PRZEBUDOWA DACHU PROJEKT POW. ZABUD. POW. UŻYTK. KUBAT. ILOŚĆ IZB INDYW. 410,76 m 2 348,66 m ,69 1 OBIEKTY ISTNIEJĄCE 2. Zaplecze sali gimnastycznej 3. Łącznik sali gimnastycznej ze szkołą 4. Budynek szkoły 5. Budynek szkoły ZESTAWIENIE POWIERZCHNI : - powierzchnia zabudowy budynki istniejące 1.749,51 m 2 GRANICE OPRACOWANIA : A, B, C, D. SKALA 1 : 500

9 EKSPERTYZA TECHNICZNA STANU ISTNIEJĄCEGO BUDYNKU. Inwestor: GMINA SŁUPIA (Jędrzejowska) Słupia 257 Lokalizacja: DZ. NR 314/4 i 317/7 w Słupi GMINA SŁUPIA Temat: PROJEKT PRZEBUDOWY DACHU NAD BUDYNKIEM SALI GIMNASTYCZNEJ ZESPOŁU PLACÓWEK OŚWIATY W SŁUPI. Branża: K O N S T R U K C J A Projektował: Marek Rokicki, Upr. bud.kl- 304/94 1. Ekspertyza stanu technicznego budynku SALI GIMNASTYCZNEJ ZESPOŁU PLACÓWEK OŚWIATY W SŁUPI. Przeznaczonego do przebudowy. 1. Wstęp. Przedmiotem niniejszego opracowania jest analiza stanu technicznego budynku sali gimnastycznej potrzebna do stwierdzenia przydatności i możliwości projektowanej przebudowy budynku. Podstawa opracowania jest: wizja lokalna, inwentaryzacja budynku, koncepcja nadbudowy budynku tj.zaprojektowania dachu. Budynek w kształcie prostokąta o wymiarach 31,50m. x 13,04m., wysokość 9,20 m. murowany, ocieplony, otynkowany, parterowy, niepodpiwniczony, zakończony stropodachem jednospadowym z pokryciem papowym. Obiekt funkcjonalnie i konstrukcyjnie powiązany z łącznikiem oraz budynkiem zaplecza sali gimnastycznej do wysokości????poprzez wspólne ściany parteru, fundamentowe oraz ławy żelbetowe. 2. Opis elementów konstrukcyjnych budynku Konstrukcja dachu. Pokrycie dachu papowe na płytach prefabrykowanych korytkowych opartych na wiązarach kratowych stalowych. Stropodach izolowany warstwa styropianu grubości 12 cm. Spadek stropodachu: ok. 3,2%.Stwierdzono występowanie licznych przecieków i podsączeń. Wody opadowe dostają się do wewnątrz obiektu i degradują w sposób znaczny parkiet i ściany sali uniemożliwiając jej użytkowanie. Orynnowanie i rury spustowe PVC, odprowadzenie wód opadowych po terenie działki. Docelowo projektuje się nadbudowę w postaci wykonstruowania dachu typu wiązarowego dwuspadowego o konstrukcji drewnianej Sciany nośne budynku. Murowane z pustaków gazobetonowych. Ściany konstrukcyjne nie zarysowane, w odpowiednim stanie technicznym. Nadproża okien typowe, brak pęknięć i odparzeń 2.4. Posadowienie budynku. Posadowienie budynku na ławach żelbetowych. Ściany fundamentowe murowane z bloczków betonowych. Na ścianach nie stwierdzono rys i pęknięć wskazujących na nierównomierne osiadanie budynku czy lokalne podmywanie fundamentów. Stwierdza się dobry stan techniczny fundamentów.

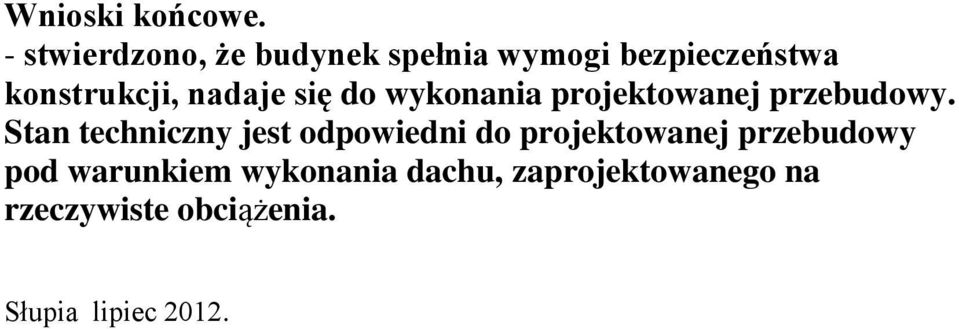

10 Wnioski końcowe. - stwierdzono, że budynek spełnia wymogi bezpieczeństwa konstrukcji, nadaje się do wykonania projektowanej przebudowy. Stan techniczny jest odpowiedni do projektowanej przebudowy pod warunkiem wykonania dachu, zaprojektowanego na rzeczywiste obciążenia. Słupia lipiec 2012.

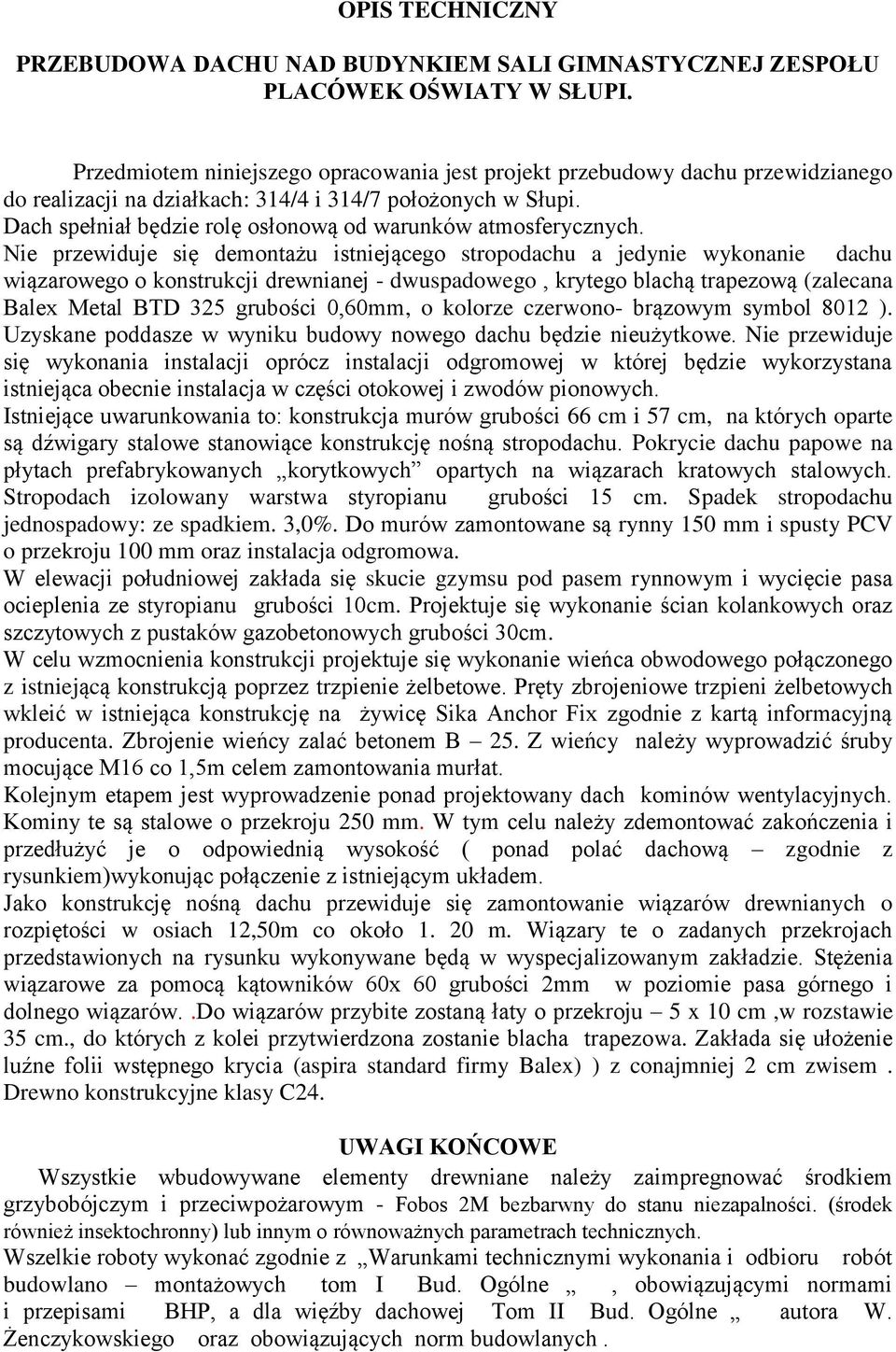

11 OPIS TECHNICZNY PRZEBUDOWA DACHU NAD BUDYNKIEM SALI GIMNASTYCZNEJ ZESPOŁU PLACÓWEK OŚWIATY W SŁUPI. Przedmiotem niniejszego opracowania jest projekt przebudowy dachu przewidzianego do realizacji na działkach: 314/4 i 314/7 położonych w Słupi. Dach spełniał będzie rolę osłonową od warunków atmosferycznych. Nie przewiduje się demontażu istniejącego stropodachu a jedynie wykonanie dachu wiązarowego o konstrukcji drewnianej - dwuspadowego, krytego blachą trapezową (zalecana Balex Metal BTD 325 grubości 0,60mm, o kolorze czerwono- brązowym symbol 8012 ). Uzyskane poddasze w wyniku budowy nowego dachu będzie nieużytkowe. Nie przewiduje się wykonania instalacji oprócz instalacji odgromowej w której będzie wykorzystana istniejąca obecnie instalacja w części otokowej i zwodów pionowych. Istniejące uwarunkowania to: konstrukcja murów grubości 66 cm i 57 cm, na których oparte są dźwigary stalowe stanowiące konstrukcję nośną stropodachu. Pokrycie dachu papowe na płytach prefabrykowanych korytkowych opartych na wiązarach kratowych stalowych. Stropodach izolowany warstwa styropianu grubości 15 cm. Spadek stropodachu jednospadowy: ze spadkiem. 3,0%. Do murów zamontowane są rynny 150 mm i spusty PCV o przekroju 100 mm oraz instalacja odgromowa. W elewacji południowej zakłada się skucie gzymsu pod pasem rynnowym i wycięcie pasa ocieplenia ze styropianu grubości 10cm. Projektuje się wykonanie ścian kolankowych oraz szczytowych z pustaków gazobetonowych grubości 30cm. W celu wzmocnienia konstrukcji projektuje się wykonanie wieńca obwodowego połączonego z istniejącą konstrukcją poprzez trzpienie żelbetowe. Pręty zbrojeniowe trzpieni żelbetowych wkleić w istniejąca konstrukcję na żywicę Sika Anchor Fix zgodnie z kartą informacyjną producenta. Zbrojenie wieńcy zalać betonem B 25. Z wieńcy należy wyprowadzić śruby mocujące M16 co 1,5m celem zamontowania murłat. Kolejnym etapem jest wyprowadzenie ponad projektowany dach kominów wentylacyjnych. Kominy te są stalowe o przekroju 250 mm. W tym celu należy zdemontować zakończenia i przedłużyć je o odpowiednią wysokość ( ponad polać dachową zgodnie z rysunkiem)wykonując połączenie z istniejącym układem. Jako konstrukcję nośną dachu przewiduje się zamontowanie wiązarów drewnianych o rozpiętości w osiach 12,50m co około m. Wiązary te o zadanych przekrojach przedstawionych na rysunku wykonywane będą w wyspecjalizowanym zakładzie. Stężenia wiązarowe za pomocą kątowników 60x 60 grubości 2mm w poziomie pasa górnego i dolnego wiązarów..do wiązarów przybite zostaną łaty o przekroju 5 x 10 cm,w rozstawie 35 cm., do których z kolei przytwierdzona zostanie blacha trapezowa. Zakłada się ułożenie luźne folii wstępnego krycia (aspira standard firmy Balex) ) z conajmniej 2 cm zwisem. Drewno konstrukcyjne klasy C24. UWAGI KOŃCOWE Wszystkie wbudowywane elementy drewniane należy zaimpregnować środkiem grzybobójczym i przeciwpożarowym - Fobos 2M bezbarwny do stanu niezapalności. (środek również insektochronny) lub innym o równoważnych parametrach technicznych. Wszelkie roboty wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych tom I Bud. Ogólne, obowiązującymi normami i przepisami BHP, a dla więźby dachowej Tom II Bud. Ogólne autora W. Żenczykowskiego oraz obowiązujących norm budowlanych.

12

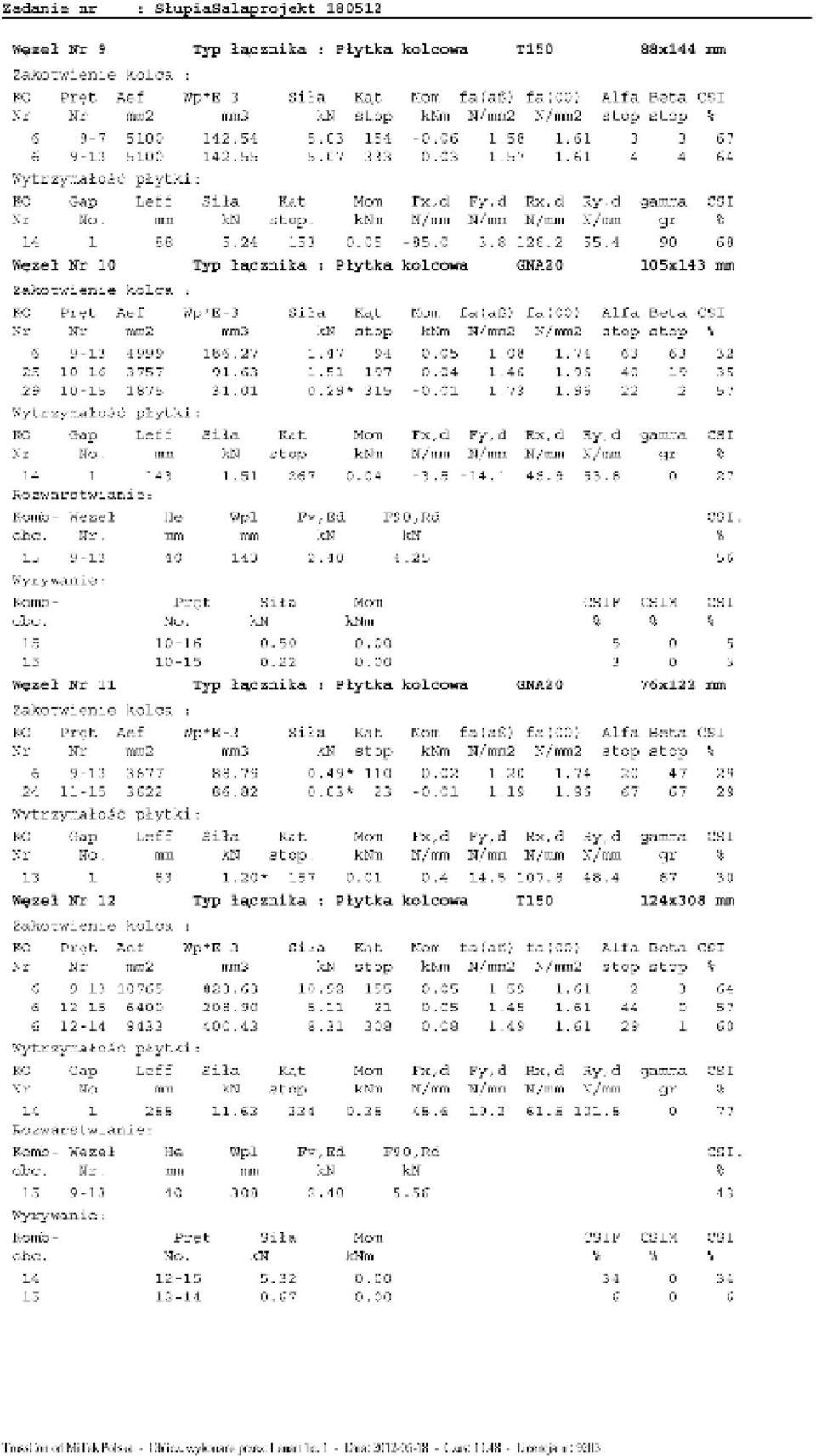

13 OBLICZENIA STATYCZNO - WYTRZYMAŁOŚCIOWE Podstawa opracowania. - Projekt architektoniczny budynku Aktualne normy, przepisy oraz literatura techniczna. PN-EN 1990: 2004 /Ap1 Eurokod: Podstawy projektowania konstrukcji. PN-EN : 2004 Eurokod 1: Oddziaływania na konstrukcje. Cz 1-1: Oddziaływania ogólne. Ciężar objętościowy. Ciężar własny, obciążenia użytkowe w budynkach. PN-EN : 2005 Eurokod 1: Oddziaływania na konstrukcje. Cz 1-3: Oddziaływania ogólne - Obciążenie śniegiem. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. PN-B-03264: 2002/Ap1 Konstrukcje betonowe, _żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B-03150: 2000/Az1/Az2 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B-03002: 1999/Ap1/Az1/Az2 Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. PN-81/B Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-90/B Projekty budowlane. Obliczenia statyczne.

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52 PROJEKT BUDOWLANY PROJEKT ZEWNĘTRZNEJ INSTALACJI ODGROMOWEJ Inwestor: GMINA SŁUPIA (Jędrzejowska) Słupia 257 Lokalizacja: DZ. NR 314/4 i 317/7 w Słupi Temat: PROJEKT PRZEBUDOWY DACHU NAD BUDYNKIEM SALI GIMNASTYCZNEJ ZESPOŁU PLACÓWEK OŚWIATY W SŁUPI. Branża: INSTALACJE Projektował: Krzysztof Krupiński upr. budowlane GT.V-69/107/75 OŚWIADCZENIE Niniejszą dokumentację opracowano stosownie do uzgodnień i warunków realizacji aktualnych w dniu jej wydania. Dokumentacja jest wykonana zgodnie z umową, obowiązującymi wymaganiami prawnymi i jest kompletna z punktu widzenia celu, któremu ma służyć, oraz stanowi podstawę do wykonania przedmiotowego zadania. SPIS ZAWARTOŚCI: 1. Przedmiot opracowania 1.1 Podstawa prawna 1.2 Lokalizacja obiektu 1.3 Zakres opracowania 2. Opis techniczny 2.1 Zewnętrzna instalacja odgromowa 2.2 Uwagi końcowe 2.3 Wykaz norm i przepisów 3. Wykaz rysunków 1. Przedmiot opracowania Przedmiotem opracowania jest projekt zewnętrznej instalacji odgromowej stanowiący opracowanie branżowe w ramach przebudowy dachu nad budynkiem sali gimnastycznej zespołu placówek w Słupi Podstawa prawna a) umowa zawarta pomiędzy Inwestorem, a jednostka projektową- nr 49/2012 c) mapa sytuacyjno-wysokościowa w skali 1 : 500 d) inwentaryzacja oraz przeprowadzona wizja lokalna e) obowiązujące normy techniczne i przepisy prawne Lokalizacja obiektu Budynek w kształcie prostokąta o wymiarach 31,50m. x 13,04m., wysokość 9,20 m. murowany, ocieplony, otynkowany, parterowy, niepodpiwniczony, zakończony stropodachem jednospadowym z pokryciem papowym. Działka posiada uzbrojenie techniczne tj. sieć wodociągową, kanalizację sanitarną, przyłącze energii elektrycznej ciepła z kotłowni e budynku szkoły.

53 1.3. Zakres opracowania Projekt zewnętrznej instalacji odgromowej w swoim zakresie obejmuje wykonanie przebudowy zewnętrznej instalacji odgromowej budynku bezpośrednio związanej z przebudową budynku tj. z zaprojektowanym dachem dwuspadowym. 2. Opis techniczny 2.1. Zewnętrzna instalacja odgromowa W związku z przebudową dachów i elewacji zewnętrznych na budynkach należy zdemontować całą instalację odgromową zewnętrzną zwody poziome i przewody odprowadzające oraz wykonać nową instalację. W projekcie założono połączenie projektowanych przewodów uziemiających z istniejącym uziomem. Oceny stanu technicznego uziomu należy dokonać w czasie wykonywania robót. W przypadku stwierdzenia nieprawidłowości, należy w uzgodnieniu z Inwestorem dokonać naprawy, lub odtworzenia uziomu. W zakres demontażu wchodzą zewnętrzne zwody poziome na budynku, przewody odprowadzające, złącza kontrolne, natomiast pozostają istniejące przewody uziemiające wraz z uziomami otokowymi budynków. Budynek zaliczono do III poziomu ochrony urządzenia piorunochronnego, gdzie skuteczność urządzenia piorunochronnego E = 0,90. Maksymalne wymiary oka siatki zwodów poziomych wynoszą do 15m x 15m, średnia odległość pomiędzy przewodami odprowadzającymi wynosi do 30 m. Nową część instalacji odgromowej na dachu budynku projektuje się wykorzystując naprężane zwody poziome niskie, montowane na projektowanych wspornikach naciągowych a także na uchwytach naciągowych długości 40 cm zamontowanych w otworach przewierconych przez ściany zewnętrzne i zablokowanych nakrętkami. Do naprężania zwodów zastosowano dodatkowo śruby naciągowe rzymskie. Instalację odgromową na kominach zaprojektowano na uchwytach uniwersalnych wkręcanych o długości L=25cm, 2xM5x10. Przewody łączące zwody kominowe ze zwodami naprężonymi należy prowadzić na uchwytach przyklejanych do zewnętrznej powierzchni dachu o wysokości 4cm np. firmy AH Sp.j. Kraków, lub równoważnych. Instalację należy wykonać drutem ocynk. Fe/Zn Ø 8mm. Układ zwodów poziomych oraz lokalizację przewodów odprowadzających przedstawiono na rysunku stanowiącym załącznik do niniejszego opisu. Do nowych zwodów poziomych należy podłączyć elementy metalowe rynien, rur spustowych oraz wszystkie metalowe elementy znajdujące się na dachu budynku. W przypadku wystąpienia montażu na dachu budynku dodatkowych urządzeń lub elementów konstrukcyjnych np. kolektorów słonecznych, do których dołączone są przewodzące instalacje rozprowadzane wewnątrz budynku, w takich przypadkach należy wykonać ochronne zwody zachowując minimalne wartości bezpiecznych odstępów zgodnie PN-IEC Przewody odprowadzające wykonać z drutu ocynkowanym Fe/Zn Ø 8 mm ułożonego w rurce elektroinstalacyjnej bezhalogenowej typu 1525HF FA np. firmy Kopos Elektro PL zamontowanej w wewnętrznej części nowej izolacji termicznej elewacji ścian budynku. Przewody odprowadzające należy połączyć z przewodami uziemiającymi za pośrednictwem złącza kontrolnego 4xM6x16 np. firmy AH. Sp.j. Kraków zamontowanego w elewacyjnej skrzynce probierczej typu PZO o wym. 210x168x120 np. firmy Elektro-Plast. Połączenie wykonać jako skręcane i zabezpieczyć przed korozją. Rezystancja uziemienia nie powinna być mniejsza niż: RW 20. W projekcie założono istnienie odcinków przewodów uziemiających w ziemi, do których

54 należy przyłączyć nowe przewody wyprowadzone ze złącz kontrolnych. W innym przypadku należy dokonać uzupełnienia lub odtworzenia podziemnej części instalacji odgromowej. Całość robót wykonać zgodnie z normami: PN-IEC , PN-IEC oraz warunkami technicznymi wykonania i odbioru robót budowlano-montażowych, część D; zeszyt1 i 2: Instalacje elektryczne, wydane przez ITB Warszawa 2004r Uwagi końcowe Roboty wykonać zgodnie z projektem technicznym, warunkami technicznymi jakim powinny odpowiadać budynki i ich usytuowanie, przywołanymi w tych warunkach Polskimi Normami oraz zgodnie z zasadami wiedzy technicznej. Po zakończeniu robót należy przeprowadzić badania obejmujące oględziny i pomiary zgodnie z PN-IEC , z powyższych badań należy sporządzić protokół oraz opracować dokumentację powykonawczą, która powinna zawierać w szczególności zaktualizowany projekt techniczny, w tym rysunki wykonawcze instalacji odgromowej oraz protokóły z badań pomontażowych. Niniejszy projekt nie obejmuje części podziemnej urządzenia odgromowego, gdyż zasadniczym przedmiotem przedsięwzięcia jest przebudowa dachu i prace bezpośrednio z nią związane Wykaz norm i przepisów Ustawa z dnia r. Prawo Budowlane (Dz.U. Nr 89 poz. 414). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz. 690 z 2002r.) PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B - Projektowanie, montaż, konserwacja, i sprawdzenie urządzeń piorunochronnych. PN-IEC Instalacje elektryczne w obiektach budowlanych. Uziemienia i przewody ochronne. PN-IEC :2001 Ochronna przed piorunowym impulsem elektromagnetycznym. Zasady ogólne. Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych, część D; zeszyt 1 i 2: Instalacje elektryczne, wydane przez ITB Warszawa 2004r. Załącznik: 1. Schemat instalacji odgromowej

55

56
