1 Inwestor: P rojekto-bud Sp. z o.o. Spółdzielnia Mieszkaniowa Lokatorsko-Własnościowa Sędziszów Młp.; Osiedle Młodych 5/160 Spółdzielnia Mieszkaniowa "OSIEDLE MŁODYCH" Sędziszów Młp.; Osiedle Młodych 16/1 P R O JE K TO -B U D Sp. z o.o ul. Wyspiańskiego Rzeszów tel/fax (17) proiektobud2@ interia.pl Obiekt, adres: Stadium: Kotłownia gazowa, działka nr 2018/ Sędziszów Młp.; Osiedle Młodych PROJEKT WYKONAWCZY Branża: Data opracowania: Sanitarna - technologiczna czerwiec 2013 r. Przedmiot opracowania: Projekt przebudowy części budynku technicznego tj. kotłowni węglowej z wymiennikownią na kotłownię gazową wraz z remontem, wymianą i budową wewnętrznej instalacji technologii kotłowni, zlokalizowanego na działce nr 2018/34 na Osiedlu Młodych w Sędziszowie Młp. Temat projektu: Projekt instalacji wod.- kan. w hali kotłów Imię i nazwisko Nr uprawnień Data Podpis Projektant: inż. Krzysztof Dudek S-232/79 VI r. Opracował: mgr inż. Alina Tereszkiewicz VI r. mgr inż. Marta Ciesielska VI r. mgr inż. Ziemowit Dudek VI r. Sprawdził: Adnotacje: inż. Marian Budzik S-234/80 VI r. Nr archiwalny: 815/13-06/S

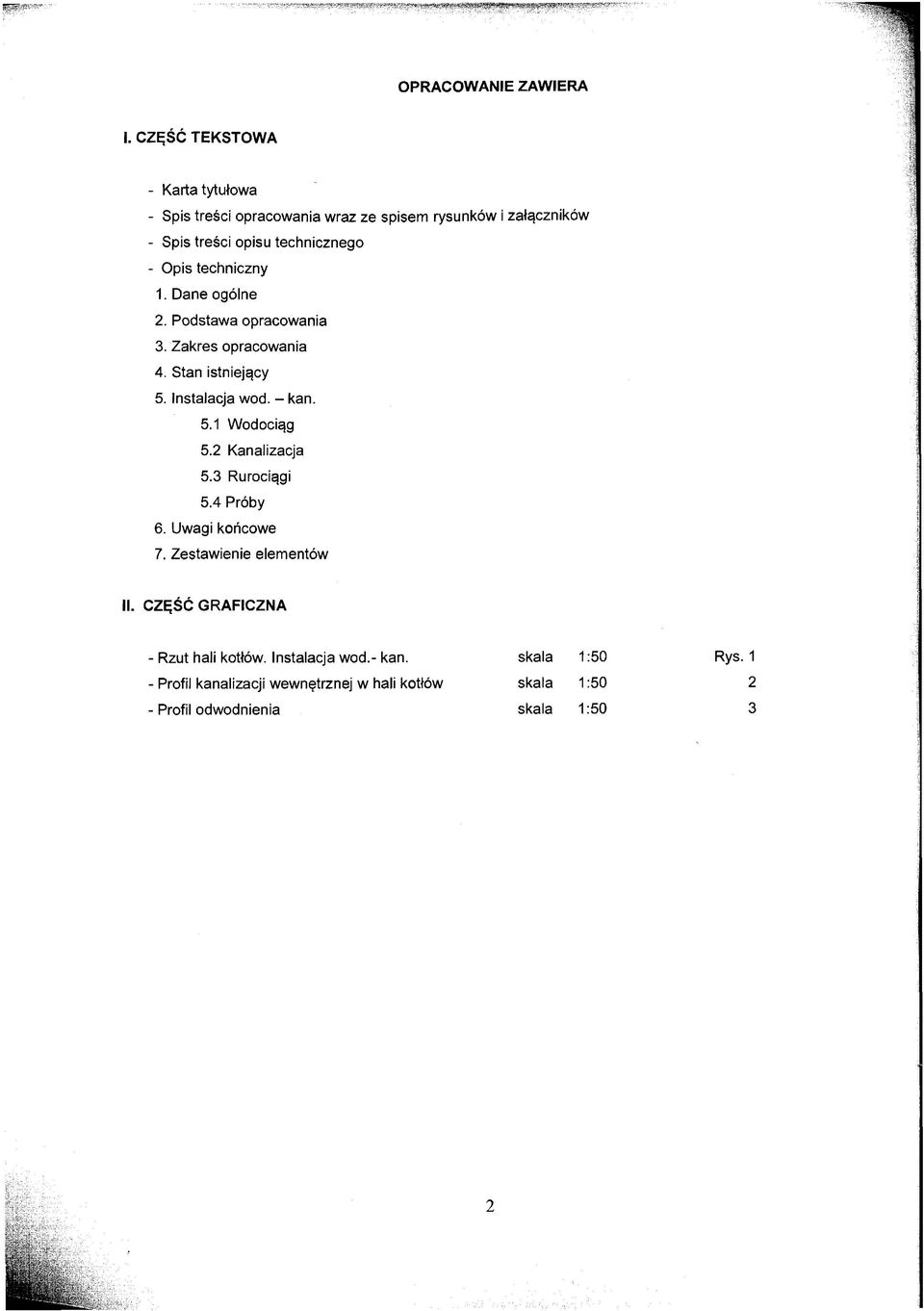

2 ilsfw?: OPRACOWANIE ZAWIERA I. CZĘSC TEKSTOWA - Karta tytułowa - Spis treści opracowania wraz ze spisem rysunków i załączników - Spis treści opisu technicznego - Opis techniczny 1. Dane ogólne 2. Podstawa opracowania 3. Zakres opracowania 4. Stan istniejący 5. Instalacja wod. - kan. 5.1 Wodociąg 5.2 Kanalizacja 5.3 Rurociągi 5.4 Próby 6. Uwagi końcowe 7. Zestawienie elementów II. CZĘŚĆ GRAFICZNA - Rzut hali kotłów. Instalacja wod.- kan. skala 1:50 Rys. 1 - Profil kanalizacji wewnętrznej w hali kotłów skala 1: Profil odwodnienia skala 1:50 3

3 OPIS TECHNICZNY Do projektu instalacji wod.- kan. w hali kotłów 1. DANE OGÓLNE - Inwestor: Spółdzielnia Mieszkaniowa Lokatorsko-Własnościowa Sędziszów Młp.; Osiedle Młodych 5/160 Spółdzielnia Mieszkaniowa "OSIEDLE MŁODYCH" Sędziszów Młp.; Osiedle Młodych 16/1 - Obiekt: Kotłownia gazowa, Sędziszów Młp.; Osiedle Młodych - Jednostka autorska : PROJEKTO-BUD Sp z.o.o., Rzeszów ul. Wyspiańskiego 33, - Projektant: inż. Krzysztof Dudek upr. nr S-232/79 - Rok opracowania: czerwiec 2013 r. 2. PODSTAWA OPRACOWANIA - Zlecenie i umowa z Zamawiającym, - Projekt budowlany zatwierdzony przez Inwestora, - Prace w terenie, - Obowiązujące normy i przepisy. 3. ZAKRES OPRACOWANIA Niniejszy projekt wykonawczy obejmuje instalację: - wodociągową - kanalizacyjną Niniejszy projekt opracowano w oparciu o wytyczne z projektu technologicznego kotłowni. 4. STAN ISTNIEJĄCY Istniejąca wymiennikownia c.o. znajduje się w 1 pomieszczeniu o powierzchni 99,74m2 w budynku wolnostojącym o wymiarach w rzucie 30,17x11,14m. Budynek posiada jedną kondygnację. Pozostałe pomieszczenia w budynku związane są z inną funkcją tj. z hydrofornią osiedlową. 3

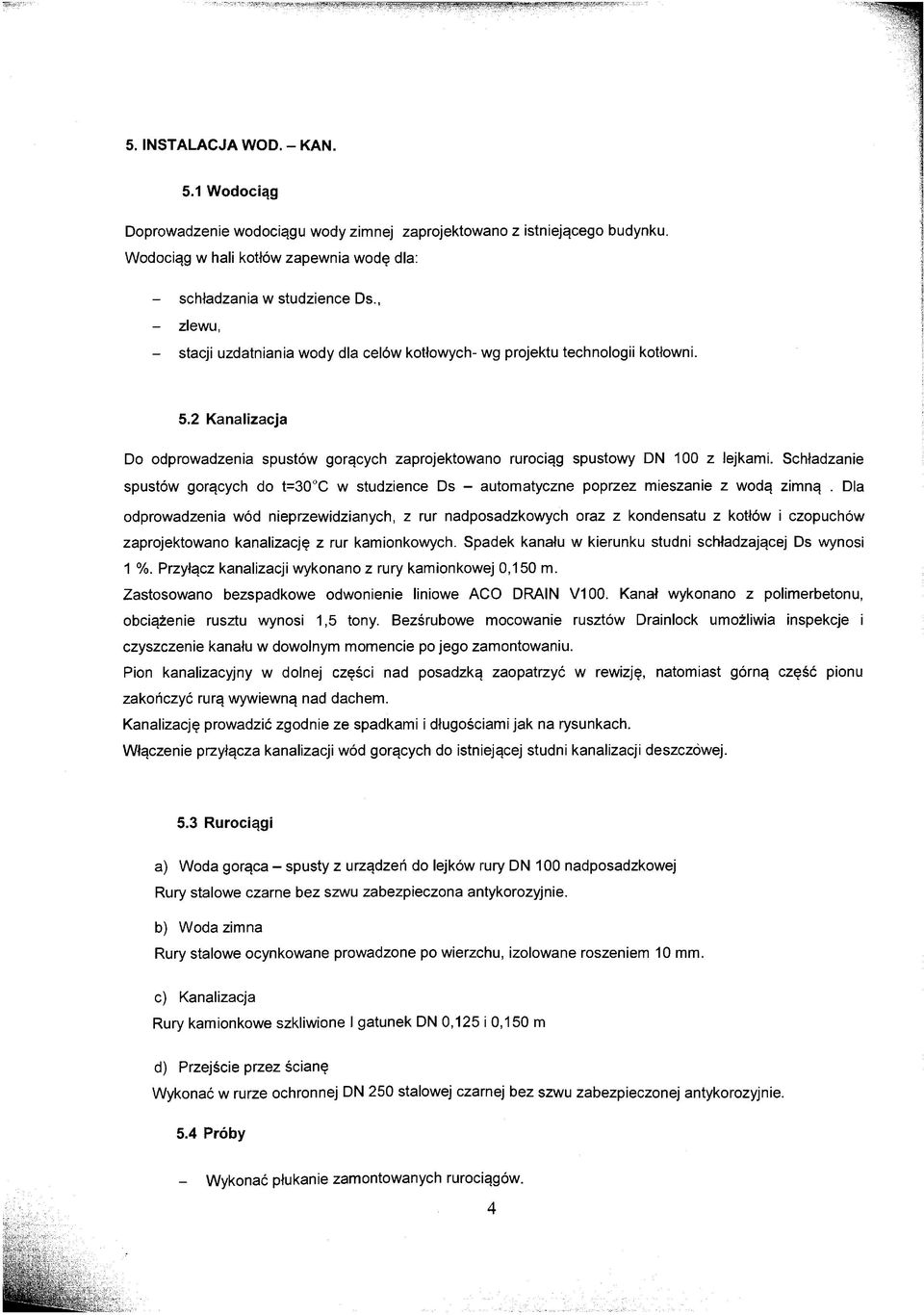

4 5. INSTALACJA WOD. - KAN. 5.1 Wodociąg Doprowadzenie wodociągu wody zimnej zaprojektowano z istniejącego budynku. Wodociąg w hali kotłów zapewnia wodę dla: - schładzania w studzience Ds., - zlewu, - stacji uzdatniania wody dla celów kotłowych- wg projektu technologii kotłowni. 5.2 Kanalizacja Do odprowadzenia spustów gorących zaprojektowano rurociąg spustowy DN 100 z lejkami. Schładzanie spustów gorących do t=30 C w studzience Ds - automatyczne poprzez mieszanie z wodą zimną. Dla odprowadzenia wód nieprzewidzianych, z rur nadposadzkowych oraz z kondensatu z kotłów i czopuchów zaprojektowano kanalizację z rur kamionkowych. Spadek kanału w kierunku studni schładzającej Ds wynosi 1 %. Przyłącz kanalizacji wykonano z rury kamionkowej 0,150 m. Zastosowano bezspadkowe odwonienie liniowe ACO DRAIN V100. Kanał wykonano z polimerbetonu, obciążenie rusztu wynosi 1,5 tony. Bezśrubowe mocowanie rusztów Drainlock umożliwia inspekcje i czyszczenie kanału w dowolnym momencie po jego zamontowaniu. Pion kanalizacyjny w dolnej części nad posadzką zaopatrzyć w rewizję, natomiast górną część pionu zakończyć rurą wywiewną nad dachem. Kanalizację prowadzić zgodnie ze spadkami i długościami jak na rysunkach. Włączenie przyłącza kanalizacji wód gorących do istniejącej studni kanalizacji deszczowej. 5.3 Rurociągi a) Woda gorąca - spusty z urządzeń do lejków rury DN 100 nadposadzkowej Rury stalowe czarne bez szwu zabezpieczona antykorozyjnie. b) Woda zimna Rury stalowe ocynkowane prowadzone po wierzchu, izolowane roszeniem 10 mm. c) Kanalizacja Rury kamionkowe szkliwione I gatunek DN 0,125 i 0,150 m d) Przejście przez ścianę Wykonać w rurze ochronnej DN 250 stalowej czarnej bez szwu zabezpieczonej antykorozyjnie. 5.4 Próby - Wykonać płukanie zamontowanych rurociągów. 4

5 - Próby ciśnieniowe: Kanalizacji - min. 0,10 bar, Wody zimnej - 5 bar - Wykonać próby na gorąco tj. na ruchu kotłowni przez 72 godziny oraz ruch regulacyjny z kompletną automatyką. 6. UWAGI KOŃCOWE a) Całość robót wykonać i przekazać do eksploatacji zgodnie z: - projektami wykonawczymi, - warunkami technicznymi wykonania i odbioru robót budowlano-montażowych Tom I - Instalacje sanitarne i przemysłowe, - obowiązującymi przepisami i normami, - ze sztuką budowlaną, - DTR z wymogami producentów urządzeń, - pod nadzorem autorskim i inwestorskim. Opracował: inż. Krzysztof Dudek Nr upr. S-232/79 5

6 Nawiew 1N 500x800 0,5m nad posadzką Nawiew 2N 500x500 2,5m nad posadzką RZ. TERENU 208,76 RZ. DNA 207,35 P rojekto- bud Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 tel./fax(017) ; projektobud2@interia.pl OPRACOWANIE JEST WŁASNOŚCIĄ PROJEKTO-BUD SP. O.O. I NIE MOŻE BYĆ POWIELANE ANI UDOSTĘPNIANE OSOBOM TRZECIM W CAŁOŚCI LUB W CZĘŚCI BEZ PISEMNEJ ZGODY PROJEKTO-BUD SP. Z O.O. Inwestor: Spółdzielnia Mieszkaniowa Lokatorsko-Własnościowa Sędziszów Młp.; Osiedle Młodych 5/160 Spółdzielnia Mieszkaniowa "OSIEDLE MŁODYCH Sędziszów Młp.; Osiedle Młodych 16/1 Obiekt; Kotłownia gazowa, działka nr 2018/34, adres: Sędziszów Młp.; Osiedle Młodych Rysunek: RZUT HALI KOTŁÓW INSTALACJA WOD. - KAN. Projektował: Opracował: Sprawdził: inż. Krzysztof Dudek mgr inż. Marta Ciesielska mgr inż. Alina Tereszkiewicz mgr inż. Ziemowit Dudek inż. Marian Budzik S -232/79 S-234/80 Nr arch.: 815/13-06/S Skala: Nr rys. 1:50

7
