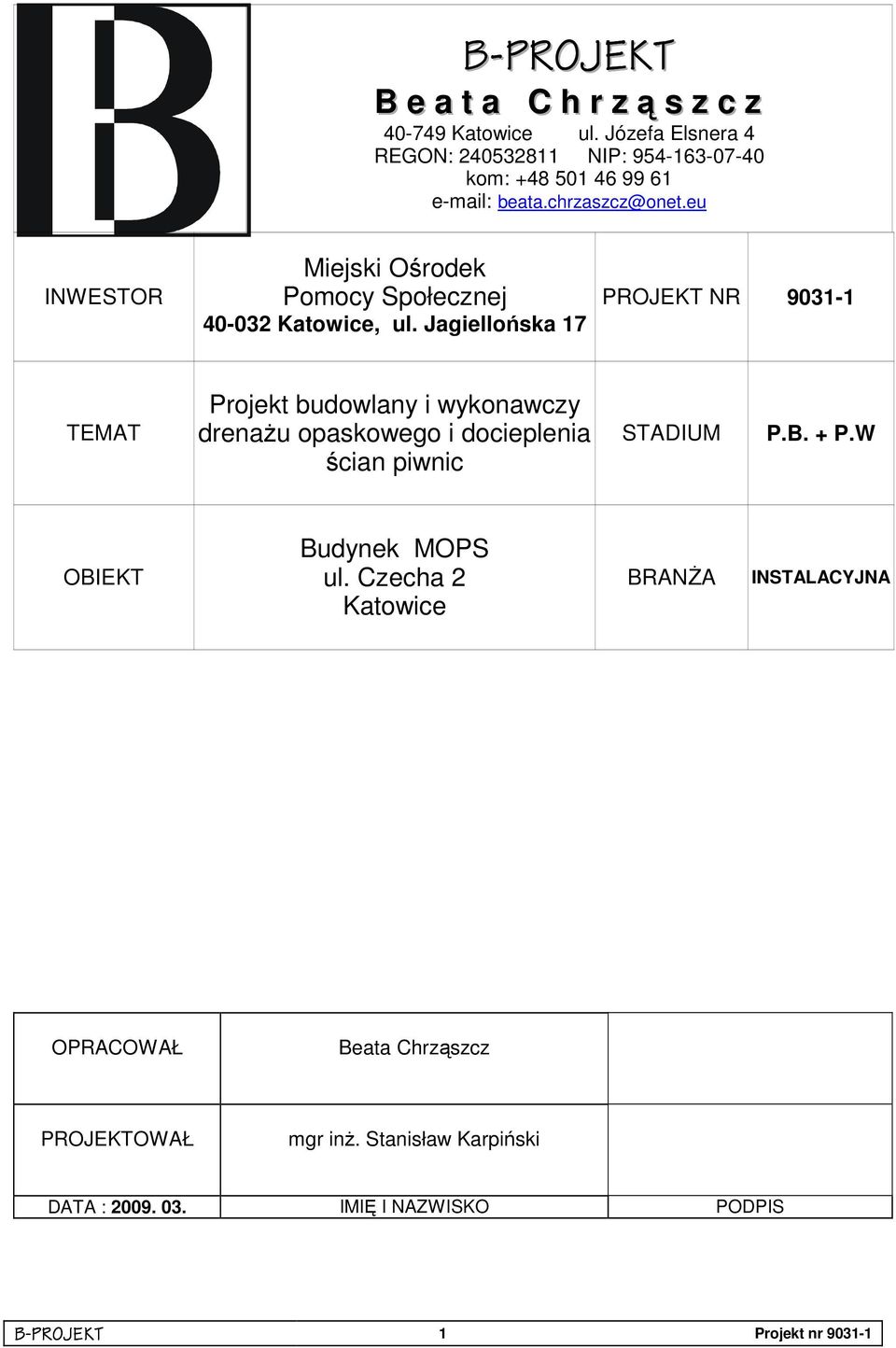

1 B-PROJEKT B e a t a C h r z ą s z c z Katowice ul. Józefa Elsnera 4 REGON: NIP: kom: beata.chrzaszcz@onet.eu INWESTOR Miejski Ośrodek Pomocy Społecznej Katowice, ul. Jagiellońska 17 PROJEKT NR TEMAT Projekt budowlany i wykonawczy drenaŝu opaskowego i docieplenia ścian piwnic STADIUM P.B. + P.W OBIEKT Budynek MOPS ul. Czecha 2 Katowice BRANśA INSTALACYJNA OPRACOWAŁ Beata Chrząszcz PROJEKTOWAŁ mgr inŝ. Stanisław Karpiński DATA : IMIĘ I NAZWISKO PODPIS B-PROJEKT 1 Projekt nr

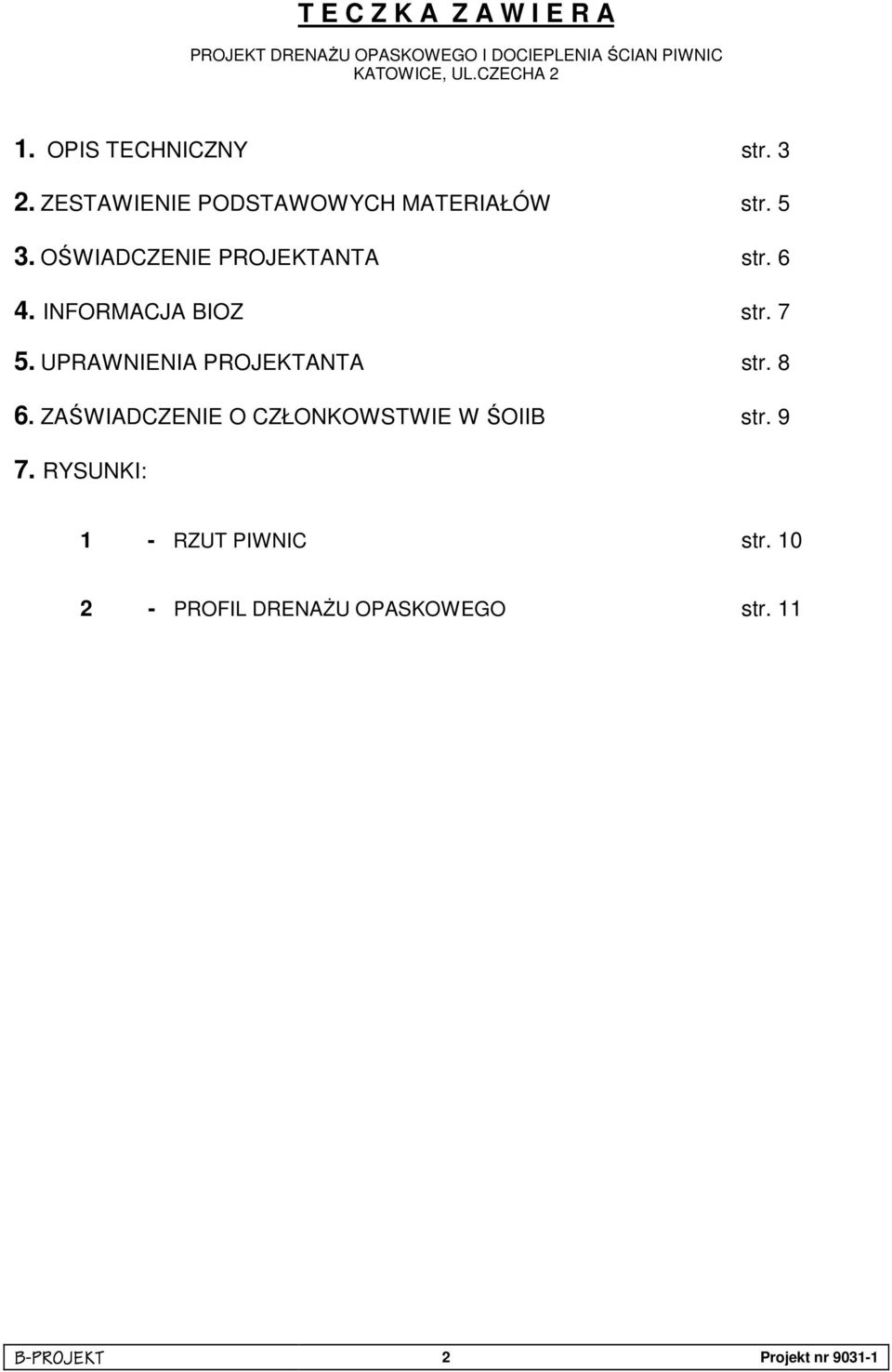

2 T E C Z K A Z A W I E R A PROJEKT DRENAśU OPASKOWEGO I DOCIEPLENIA ŚCIAN PIWNIC KATOWICE, UL.CZECHA 2 1. OPIS TECHNICZNY str ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW str OŚWIADCZENIE PROJEKTANTA str INFORMACJA BIOZ str UPRAWNIENIA PROJEKTANTA str ZAŚWIADCZENIE O CZŁONKOWSTWIE W ŚOIIB str RYSUNKI: 1 - RZUT PIWNIC str PROFIL DRENAśU OPASKOWEGO str. 11 B-PROJEKT 2 Projekt nr

3 O P I S T E C H N I C Z N Y PROJEKT DRENAśU OPASKOWEGO I DOCIEPLENIA ŚCIAN PIWNIC KATOWICE, UL.CZECHA 2 1. Podstawa opracowania Projekt nr B-PROJEKT Inwentaryzacja budowlana i instalacyjna. Obowiązujące normy i przepisy w zakresie projektowania. 2. Zakres opracowania Opracowanie swym zakresem obejmuje drenaŝ opaskowy oraz docieplenie ścian piwnic. 3. DrenaŜ Zaprojektowano drenaŝ opaskowy z rur drenarskich z filtrem z włókna kokosowego o średnicy zewnętrznej 92mm, wykorzystując istniejący odcinek od studzienki Sd16 do Sd1. Odcinki projektowanego rurociągu łączą rewizyjne studzienki drenarskie z rur karbowanych 315mm (Sd2, - Sd15). Pętlę zamyka centralna studzienka zbiorcza (Sd5) z rur karbowanych 315mm, która przez połączenie wylotowe do kielicha rury kanalizacyjnej z syfonem ściekowym łączy drenaŝ z istniejącą studzienką SP. Studnia SP jest wyposaŝona w pompę, której zadaniem jest kierowanie wody do kanalizacji deszczowej. Studzienki Sd6, Sd7 i Sd10 realizują teŝ odwodnienie naświetli przez wpusty deszczowe Ŝeliwne, który stanowią ich zwięczenie. Wpusty naleŝy wyposaŝyć w wiaderko na zanieczyszczenia (PE). Trasę drenaŝu pokazano w części rysunkowej opracowania. Podczas realizacji naleŝy zabezpieczyć nowopowstałą pochylnię i schody, poniewaŝ są posadowione wyŝej niŝ projektowany drenaŝ i mogą ulec uszkodzeniu. 4. Docieplenie ścian piwnic Ściany poniŝej gruntu przesmarować preparatem izolującym (przeciwwilgociowym), przykleić styropian twardy gr. 12 cm, ułoŝyć folię tłoczoną. Docieplone zostanie 43 mb ściany o wys. 3,2m, zgodnie z częścią rysunkową opracowania (138m 2 ). Roboty, obejmują wszystkie czynności umoŝliwiające wykonanie i odbiór robót izolacyjnych zewnętrznych. - odkopanie ścian zewnętrznych do głębokości płyty fundamentowej - oczyszczenie ścian - zabezpieczenie środkiem izolującym przeciwwilgociowym - ułoŝenie styropianu twardego gr. 12 cm - ułoŝenie folii tłoczonej - zasypanie wykopu B-PROJEKT 3 Projekt nr

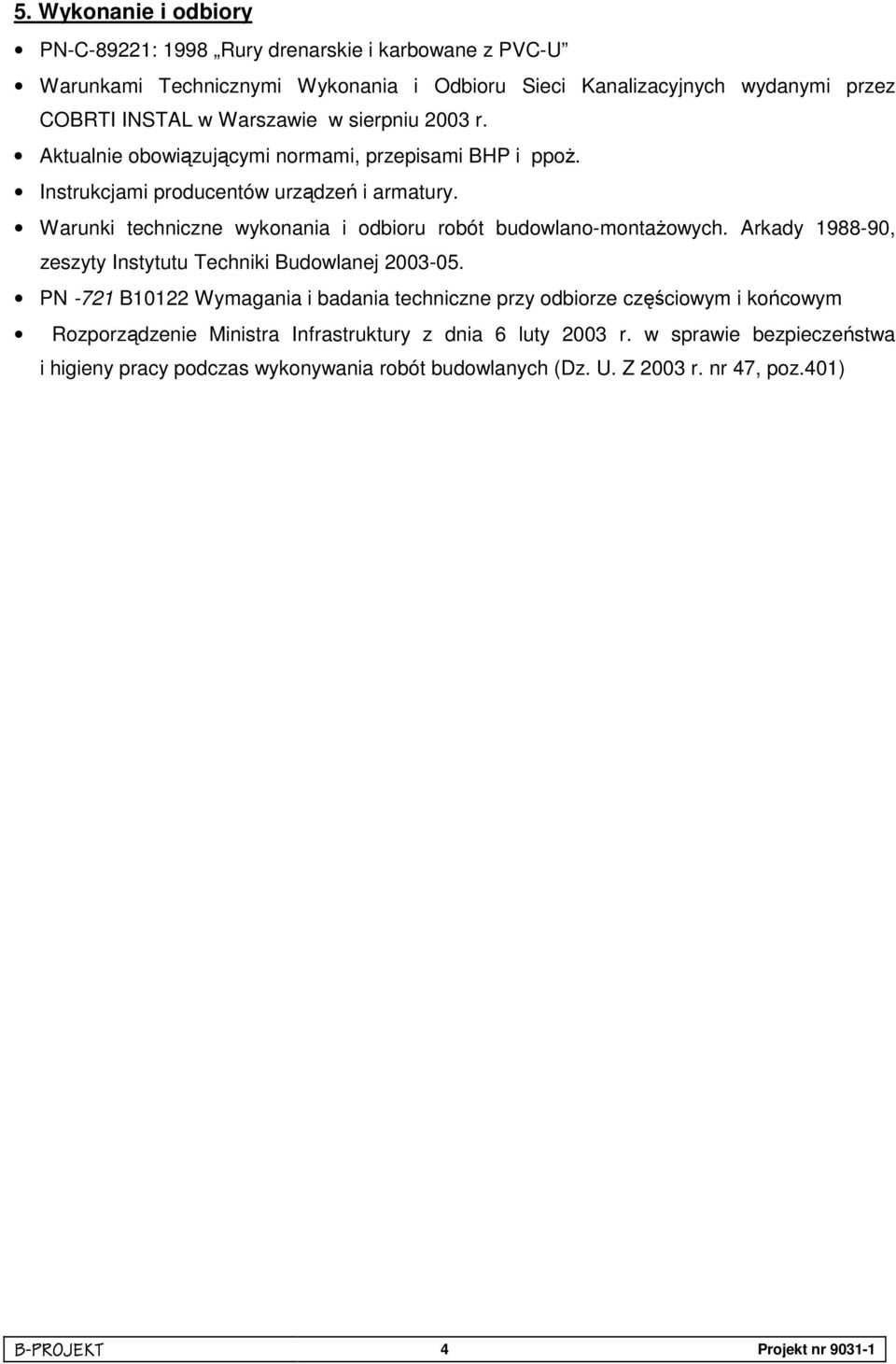

4 5. Wykonanie i odbiory PN-C-89221: 1998 Rury drenarskie i karbowane z PVC-U Warunkami Technicznymi Wykonania i Odbioru Sieci Kanalizacyjnych wydanymi przez COBRTI INSTAL w Warszawie w sierpniu 2003 r. Aktualnie obowiązującymi normami, przepisami BHP i ppoŝ. Instrukcjami producentów urządzeń i armatury. Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych. Arkady , zeszyty Instytutu Techniki Budowlanej PN -721 B10122 Wymagania i badania techniczne przy odbiorze częściowym i końcowym Rozporządzenie Ministra Infrastruktury z dnia 6 luty 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Z 2003 r. nr 47, poz.401) B-PROJEKT 4 Projekt nr

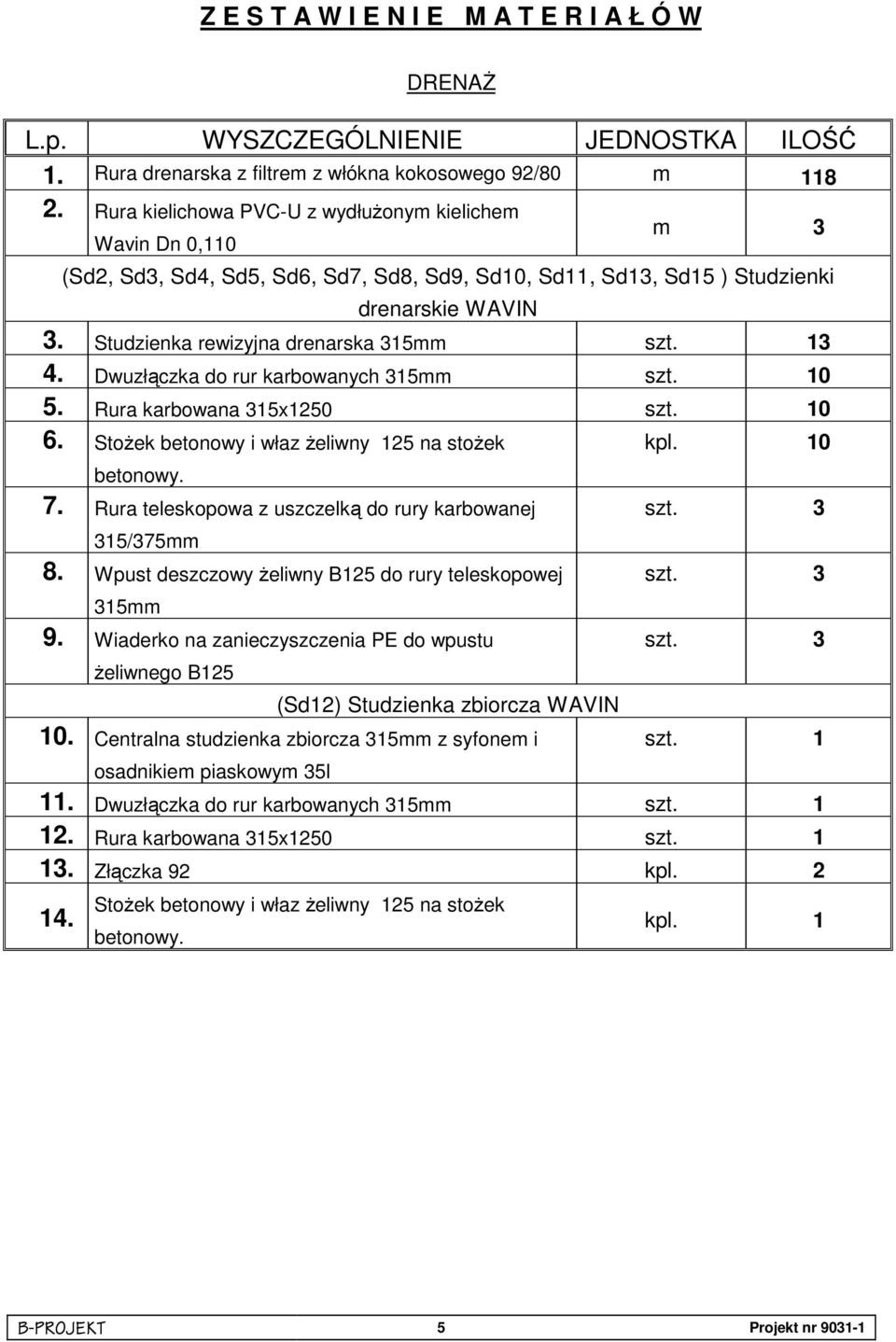

5 Z E S T A W I E N I E M A T E R I A Ł Ó W DRENAś L.p. WYSZCZEGÓLNIENIE JEDNOSTKA ILOŚĆ 1. Rura drenarska z filtrem z włókna kokosowego 92/80 m Rura kielichowa PVC-U z wydłuŝonym kielichem Wavin Dn 0,110 m 3 (Sd2, Sd3, Sd4, Sd5, Sd6, Sd7, Sd8, Sd9, Sd10, Sd11, Sd13, Sd15 ) Studzienki drenarskie WAVIN 3. Studzienka rewizyjna drenarska 315mm szt Dwuzłączka do rur karbowanych 315mm szt Rura karbowana 315x1250 szt StoŜek betonowy i właz Ŝeliwny 125 na stoŝek betonowy. 7. Rura teleskopowa z uszczelką do rury karbowanej 315/375mm 8. Wpust deszczowy Ŝeliwny B125 do rury teleskopowej 315mm 9. Wiaderko na zanieczyszczenia PE do wpustu Ŝeliwnego B125 (Sd12) Studzienka zbiorcza WAVIN 10. Centralna studzienka zbiorcza 315mm z syfonem i osadnikiem piaskowym 35l kpl. 10 szt. 3 szt. 3 szt. 3 szt Dwuzłączka do rur karbowanych 315mm szt Rura karbowana 315x1250 szt Złączka 92 kpl StoŜek betonowy i właz Ŝeliwny 125 na stoŝek betonowy. kpl. 1 B-PROJEKT 5 Projekt nr

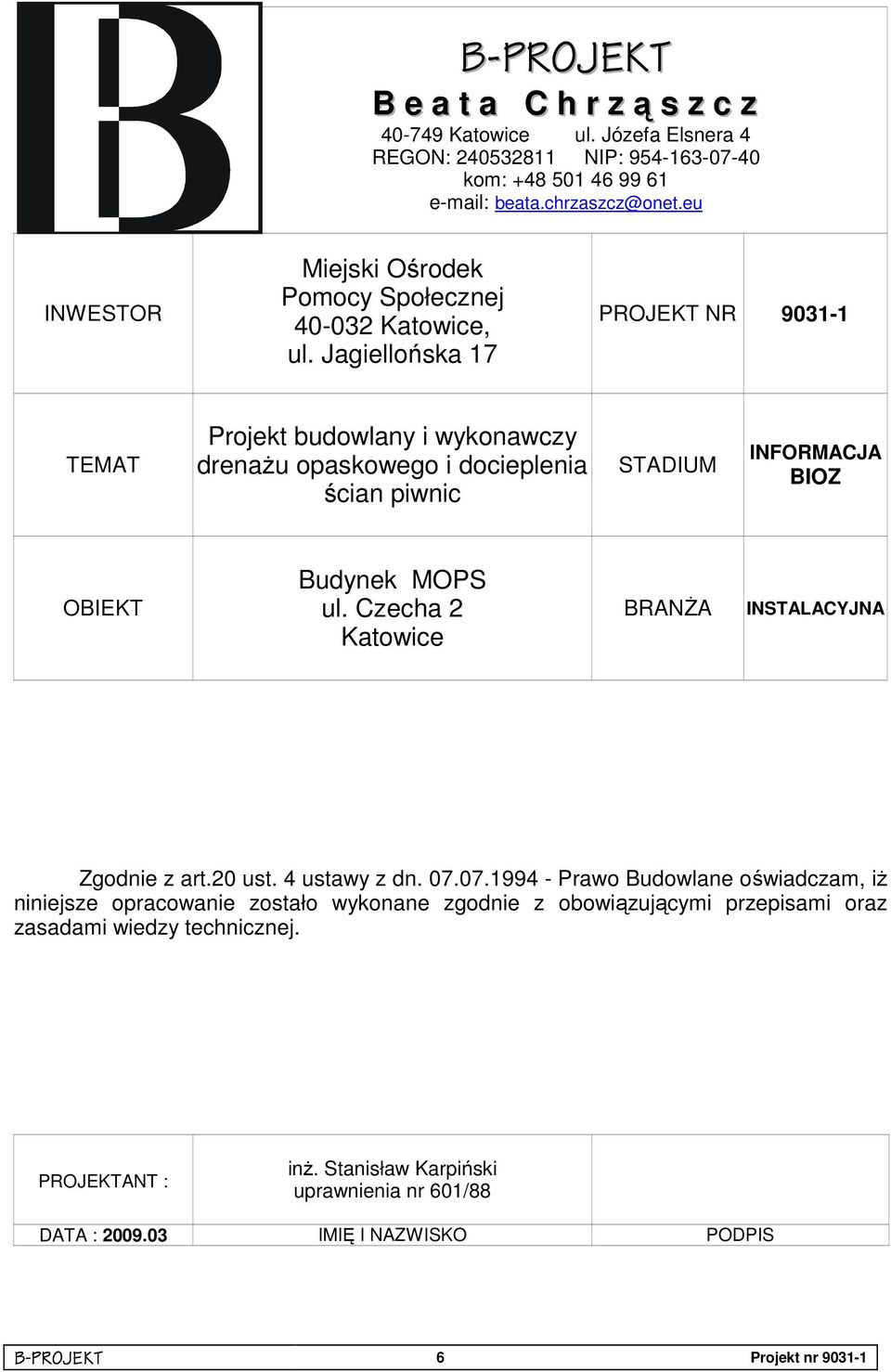

6 B-PROJEKT B e a t a C h r z ą s z c z Katowice ul. Józefa Elsnera 4 REGON: NIP: kom: beata.chrzaszcz@onet.eu INWESTOR Miejski Ośrodek Pomocy Społecznej Katowice, ul. Jagiellońska 17 PROJEKT NR TEMAT Projekt budowlany i wykonawczy drenaŝu opaskowego i docieplenia ścian piwnic STADIUM INFORMACJA BIOZ OBIEKT Budynek MOPS ul. Czecha 2 Katowice BRANśA INSTALACYJNA Zgodnie z art.20 ust. 4 ustawy z dn Prawo Budowlane oświadczam, iŝ niniejsze opracowanie zostało wykonane zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT : inŝ. Stanisław Karpiński uprawnienia nr 601/88 DATA : IMIĘ I NAZWISKO PODPIS B-PROJEKT 6 Projekt nr

7 Informacja BIOZ 1. Zakres robót Niniejsza dokumentacja obejmuje swoim zakresem roboty budowlane polegające na : - Budowie drenaŝu w terenie przylegającym do budynku. - Izolacja termiczna i przeciwwilgociowa ścian piwnic 2. Wykaz obiektów Budynek mieszkalny przy ul. Czecha 2 w Katowicach 3. Ingerencja w zagospodarowanie terenu Po wykonaniu robót zagospodarowanie terenu zostanie przywrócone do stanu pierwotnego. 4. Przewidywane zagroŝenia W trakcie robót związanych z wykonywaniem drenaŝu naleŝy zabezpieczyć wykopy sięgające 2,2 m i wykonać kładki dla pieszych nad wykopem. Zabezpieczenie wykopów naleŝy ująć Planie BIOZ. Pozostałe prace wykonywane w trakcie realizacji robót nie powodują innych, poza w/w zagroŝeń, o których mowa w art. 21a ust. 2 ustawy z dnia 7 lipca 1994 r - Prawo budowlane i wyspecyfikowane w 6. ROZPORZĄDZENIA MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U r. Nr 120, poz InstruktaŜ NaleŜy przeprowadzić szkolenie BHP i instruktaŝ p-poŝ. zgodnie z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U r. Nr 47, poz B-PROJEKT 7 Projekt nr
