1 PROJEKT BUDOWLANY wewnętrznej instalacji wod kan. oraz montaż nowych zaworów termostatycznych Miejsko Gminna Biblioteka Publiczna w Rykach ul. Słowackiego Ryki INWESTYCJA: PRZEBUDOWA i REMONT MIEJSKO GMINNEJ BIBLIOTEKI PUBLICZNEJ W RYKACH w ramach programu Biblioteka + Infrastruktura Bibliotek ADRES: RYKI ul. Słowackiego 1, dz. nr 4627, obręb 1 - Ryki ZAŁĄCZNIKI: 1. Strona tytułowa 2. Opis techniczny 3. Rzut piwnicy - instalacja wod-kan 4. Rzut parteru - instalacja wod-kan 5. Rzut piwnicy - inwentaryzacja instalacji c.o., 6. Rzut parteru - instalacja c.o., Opracował: mgr inż. Grzegorz Czosnyka Projektował: mgr inż. Zbigniew Polak Sprawdził: mgr inż. Wojciech Kowal Puławy: 12/2013 1

2 Oświadczenie Na podstawie Art. 20. ust. 4 Ustawy z dnia 07 lipca 1994r. Prawo Budowlane (tekst jednolity: Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) oświadczam, że projekt budowlany: TEMAT: wewnętrznej instalacji wod kan. oraz montaż nowych zaworów termostatycznych Miejsko Gminna Biblioteka Publiczna w Rykach ul. Słowackiego Ryki INWESTYCJA: PRZEBUDOWA i REMONT MIEJSKO GMINNEJ BIBLIOTEKI PUBLICZNEJ W RYKACH w ramach programu Biblioteka + Infrastruktura Bibliotek ADRES: RYKI ul. Słowackiego 1, dz. nr 4627, obręb 1 - Ryki został sporządzony z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 2

3 1. Zakres opracowania Opracowanie obejmuje dostosowanie istniejącej instalacji c.o. do nowych warunków pracy po termomodernizacji budynku Biblioteki w Rykach.oraz zaprojektowanie wewnętrznych instalacji zimnej wody i kanalizacji sanitarnej do istniejących instalacji. Budynek posiada doprowadzone przyłącza wodociągowe, kanalizacji sanitarnej oraz cieplne. Projekt zawiera: -opis techniczny, -część graficzną 2. Opis stanu istniejącego instalacji c.o. Instalacja grzewcza budynku wykonana jest jako wodna pompowa z rozdziałem dolnym, wykonana z rur stalowych łączonych przez spawanie. Poziomy instalacji rozprowadzono w warstwie posadzki w kanałach podłogowych i pod stropem w piwnicy. Piony i gałązki przyłączeniowe grzejników instalacji prowadzone są w całym budynku natynkowo. Dwa piony C14 o C15 wyposażone są w automatyczne odpowietrzniki pływakowe, pozostała część posiada sieć odpowietrzającą. Instalacja c.o. wyposażona jest zasadniczo w grzejniki żeliwne członowe typ W niektórych pomieszczeniach występują grzejniki żeliwne typ T-1 i grzejniki aluminiowe z przyłączami bocznymi. Grzejniki wyposażone są w tradycyjne zawory grzejnikowe odcinające. Źródłem ciepła jest miejska sieć cieplna niskich parametrów. 3. Opis robót remontowych instalacji c.o. Prace przewidywane do wykonania zgodnie z tym opracowanie projektowym obejmowały będą: - montaż nowych zaworów termostatycznych - demontaż istniejącej instalacji odpowietrzającej - wymianę gałązek grzejnikowych Projektowane gałązki grzejnikowe wykonać z rur stalowych czarnych, ze szwem, łączonych przez spawanie (z armaturą na gwint). Zabezpieczenie antykorozyjne instalacji z rur stalowych przez dokładne oczyszczenie z rdzy do III czystości przez 3

4 szczotkowanie, oraz pomalowanie dwukrotne farbą silikonową aluminiową termoodporną(do 200 C, utwardzającą się bez ogrzewania) np. Nowkor AL. W przypadku wystąpienia osadu w grzejniku żeliwnym należy go zdemontować wypłukać wodą wodociągową i zamontować ponownie. Istniejące zawory grzejnikowe tradycyjne wymienić należy na zawory grzejnikowe Danfoss typ RA-N 15 z głowicami termostatycznym i zabezpieczonymi przed manipulacją typu RA 2920 (montaż głowic w położeniu poziomym, prostopadle do powierzchni grzejnika) a na powrotnej w celu łatwego demontażu grzejnika zawory odcinające. Istniejącą centralną sieć przewodów odpowietrzających w budynku wyłączyć z eksploatacji i w miejscach gdzie to możliwe zdemontować. W najwyższych punktach pionów c.o. instalować standardowe odpowietrzniki automatyczne pływakowe dn15 (z zaworem odcinającym dn15) np. Valvex. 4. Uwagi końcowe Po wykonaniu remontu instalacji c.o. poddać ją należy próbie szczelności (na ciśnienie 0,5 MPa), płukaniu wodą pod ciśnieniem wodociągowym a następnie przeprowadzić należy rozruch i próbę na gorąco w normalnych warunkach eksploatacyjnych. Próbę szczelności przeprowadzić należy przed zamontowaniem głowic termostatycznych. 5. Opis stanu istniejącego instalacji wodociągowej i kanalizacji sanitarnej Budynek posiada przyłącze wodociągowe zakończone wodomierzem qn=2,5m3/h zlokalizowany w piwnicy. Poziomy zimnej wody rozprowadzone są pod stropem piwnicy oraz częściowo w posadzce parteru. Piony prowadzone są natynkowo. Cała instalacja wykonana jest ze stali. Odprowadzenie ścieków z budynku odbywa się istniejącym przyłączem do studzienki rewizyjnej na działce Inwestora. Przewody kanalizacji w części podpiwniczonej prowadzone są wzdłuż ściany a pozostały fragment w posadzce łazienki. Instalacja posiada pion wyprowadzony ponad dach budynku. 6. Opis robót remontowych instalacji wodociągowej i kanalizacji sanitarnej Od istniejących pionów instalacji wykonać doprowadzenie wody do poszczególnych urządzeń sanitarnych. Odcinki te zaprojektowano z rur stalowych ze szwem zabezpieczonych pogrubioną powłoką cynku OC2 łączonych na gwint za pomocą łaczników ze staliwa ocynkowanego z uszczelnieniem za pomocą włókna 4

5 lnianego i pokostu lub pasty. Grubość powłoki cynkowej nie może być niższa niż 610 g/m2. Przewody wody zimnej zaizolować termicznie otuliną z pianki polietylenowej. Odcinki przewodów poziomych parteru do przyborów prowadzić należy w bruzdach ściennych pod tynkiem. Wszystkie przejścia rur przez przegrody budowlane (ściany, stropy) należy prowadzić w tulejach ochronnych z tworzywa. Rury należy prowadzić po trasach najkrótszych, bez zbędnych załamań i kolizji z innymi instalacjami. Przed zakryciem przewodów wykonać próbę szczelności na 1,5-krotną wartość ciśnienia roboczego. Z próby ciśnieniowej należy sporządzić protokół, który musi być podpisany przez inwestora i wykonawcę z podaniem miejsca i daty. Woda ciepła przygotowywana będzie w elektrycznych przepływowych podgrzewaczach wody. Instalację kanalizacyjną należy wykonać z rur i kształtek PCV łączonych na kielichy metodą wciskową z uszczelkami gumowymi. Podejścia urządzeń sanitarnych na parterze układać w warstwie posadzki do istniejącego poziomu kanalizacji sanitarnej. Alternatywnie w łazience projektuje się dodatkowy pion kanalizacyjny (jeśli nie jest wykonany) PCV110, który należy wyprowadzić ponad dach budynku oraz wyposażyć w rewizje i wywiewkę, natomiast pion w kuchni przy umywalce i zlewozmywaku zakończyć zaworem napowietrzającym. Przewody kanalizacji sanitarnej w budynku prowadzić ze spadkiem min. 2%. 5

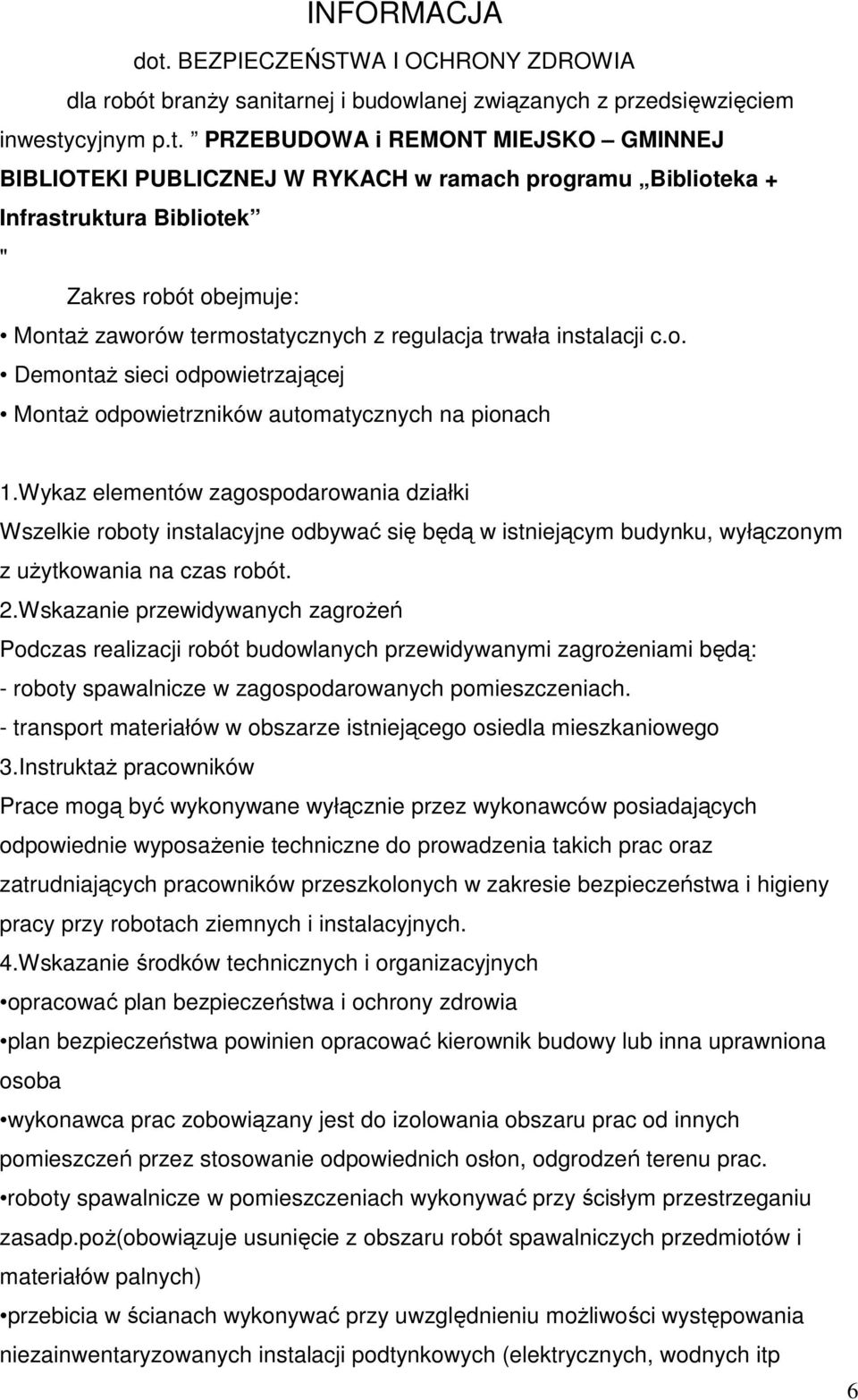

6 INFORMACJA dot. BEZPIECZEŃSTWA I OCHRONY ZDROWIA dla robót branży sanitarnej i budowlanej związanych z przedsięwzięciem inwestycyjnym p.t. PRZEBUDOWA i REMONT MIEJSKO GMINNEJ BIBLIOTEKI PUBLICZNEJ W RYKACH w ramach programu Biblioteka + Infrastruktura Bibliotek " Zakres robót obejmuje: Montaż zaworów termostatycznych z regulacja trwała instalacji c.o. Demontaż sieci odpowietrzającej Montaż odpowietrzników automatycznych na pionach 1.Wykaz elementów zagospodarowania działki Wszelkie roboty instalacyjne odbywać się będą w istniejącym budynku, wyłączonym z użytkowania na czas robót. 2.Wskazanie przewidywanych zagrożeń Podczas realizacji robót budowlanych przewidywanymi zagrożeniami będą: - roboty spawalnicze w zagospodarowanych pomieszczeniach. - transport materiałów w obszarze istniejącego osiedla mieszkaniowego 3.Instruktaż pracowników Prace mogą być wykonywane wyłącznie przez wykonawców posiadających odpowiednie wyposażenie techniczne do prowadzenia takich prac oraz zatrudniających pracowników przeszkolonych w zakresie bezpieczeństwa i higieny pracy przy robotach ziemnych i instalacyjnych. 4.Wskazanie środków technicznych i organizacyjnych opracować plan bezpieczeństwa i ochrony zdrowia plan bezpieczeństwa powinien opracować kierownik budowy lub inna uprawniona osoba wykonawca prac zobowiązany jest do izolowania obszaru prac od innych pomieszczeń przez stosowanie odpowiednich osłon, odgrodzeń terenu prac. roboty spawalnicze w pomieszczeniach wykonywać przy ścisłym przestrzeganiu zasadp.poż(obowiązuje usunięcie z obszaru robót spawalniczych przedmiotów i materiałów palnych) przebicia w ścianach wykonywać przy uwzględnieniu możliwości występowania niezainwentaryzowanych instalacji podtynkowych (elektrycznych, wodnych itp 6

7 TEMAT OPRACOWANIA: ADRES Projekt budowlany - Instalacja wod.-kan. Miejsko-Gminna Biblioteka Publiczna w Rykach; Ryki ul. Słowackiego 1 RYKI ul. Słowackiego 1 dz. nr. 4627, obręb Ryki PROJEKTANT Nr upr. PODPIS Opracował Projektował Sprawdził mgr inż Grzegorz Czosnyka mgr inż Zbigniew Polak mgr inż Wojciech Kowal LUB/0179/POOS/11 LUB/0063/POOS/07 Nr rys. 1 Skala 1:100 Data 12/2013

8 TEMAT OPRACOWANIA: ADRES Projekt budowlany - Instalacja wod.-kan. Miejsko-Gminna Biblioteka Publiczna w Rykach; Ryki ul. Słowackiego 1 RYKI ul. Słowackiego 1 dz. nr. 4627, obręb Ryki PROJEKTANT Nr upr. PODPIS Opracował Projektował Sprawdził mgr inż Grzegorz Czosnyka mgr inż Zbigniew Polak mgr inż Wojciech Kowal LUB/0179/POOS/11 LUB/0063/POOS/07 Nr rys. 2 Skala 1:100 Data 12/2013

9 TEMAT OPRACOWANIA: ADRES Projekt budowlany - Instalacja c.o. Miejsko-Gminna Biblioteka Publiczna w Rykach; Ryki ul. Słowackiego 1 RYKI ul. Słowackiego 1, dz. nr. 4627, obręb Ryki PROJEKTANT Nr upr. PODPIS Opracował Projektował Sprawdził mgr inż Grzegorz Czosnyka mgr inż Zbigniew Polak mgr inż Wojciech Kowal LUB/0179/POOS/11 LUB/0063/POOS/07 Nr rys. 3 Skala 1:100 Data 12/2013

10 TEMAT OPRACOWANIA: Projekt budowlany - Instalacja c.o. Miejsko-Gminna Biblioteka Publiczna w Rykach; Ryki ul. Słowackiego 1 ADRES RYKI ul. Słowackiego 1, dz. nr. 4627, obręb Ryki PROJEKTANT Nr upr. PODPIS Opracował mgr inż Grzegorz Czosnyka Projektował mgr inż Zbigniew Polak LUB/0179/POOS/11 Sprawdził mgr inż Wojciech Kowal LUB/0063/POOS/07 Nr rys. 4 Skala 1:100 Data 12/2013
