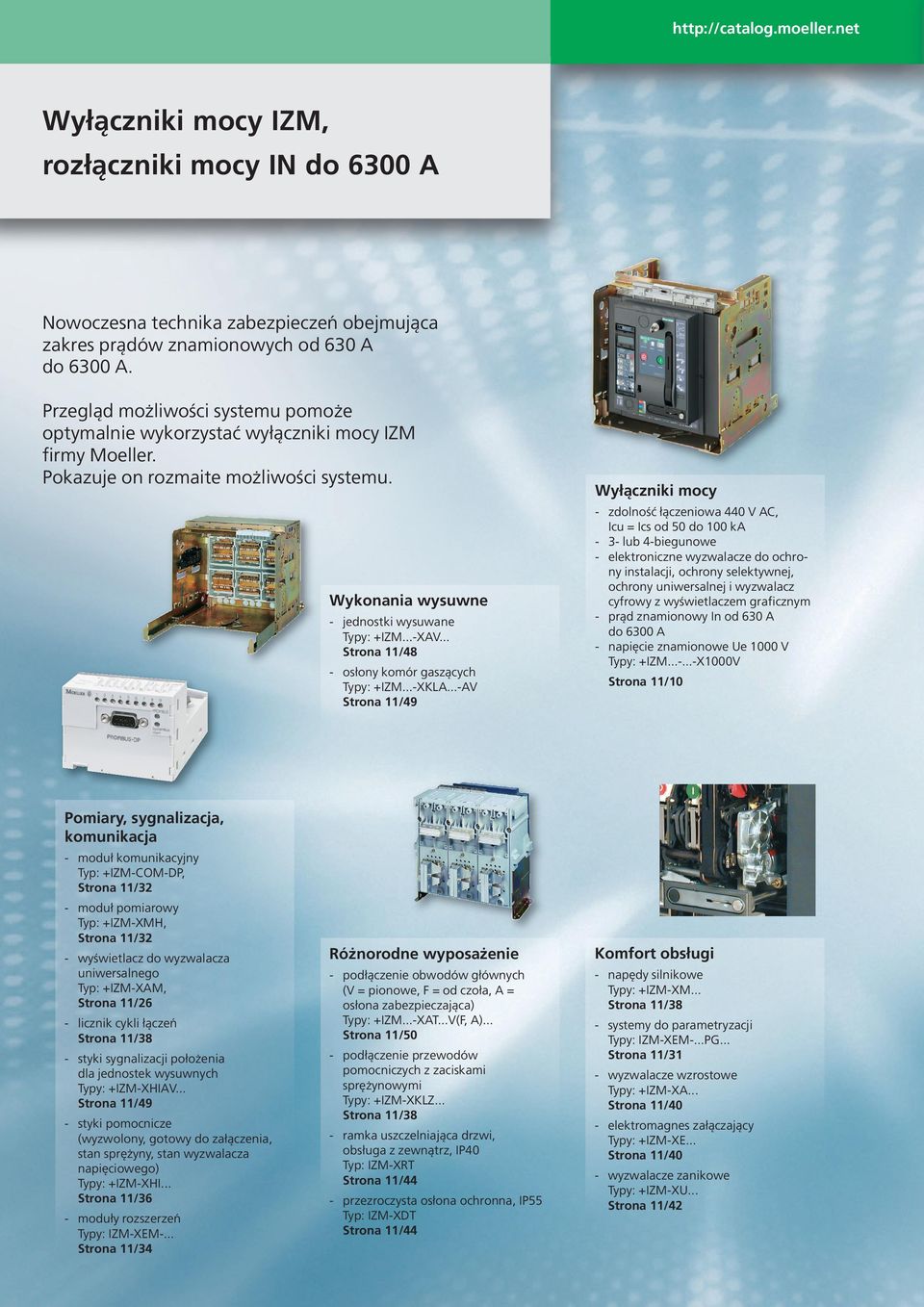

1 Wyłączniki mocy IZM, rozłączniki mocy IN do 6300 A Nowoczesna technika zabezpieczeń obejmująca zakres prądów znamionowych od 630 A do 6300 A. Przegląd możliwości systemu pomoże optymalnie wykorzystać wyłączniki mocy IZM firmy Moeller. Pokazuje on rozmaite możliwości systemu. Wykonania wysuwne - jednostki wysuwane y: +IZM...-XAV... Strona 11/48 - osłony komór gaszących y: +IZM...-XKLA...-AV Strona 11/49 Wyłączniki mocy - zdolność łączeniowa 440 V AC, Icu = Ics od 50 do 100 ka - 3- lub 4-biegunowe - elektroniczne wyzwalacze do ochrony instalacji, ochrony selektywnej, ochrony uniwersalnej i wyzwalacz cyfrowy z wyświetlaczem graficznym - prąd znamionowy In od 630 A do 6300 A - napięcie znamionowe Ue 1000 V y: +IZM X1000V Strona 11/10 Pomiary, sygnalizacja, komunikacja - moduł komunikacyjny : +IZM-COM-DP, Strona 11/32 - moduł pomiarowy : +IZM-XMH, Strona 11/32 - wyświetlacz do wyzwalacza uniwersalnego : +IZM-XAM, Strona 11/26 - licznik cykli łączeń Strona 11/38 - styki sygnalizacji położenia dla jednostek wysuwnych y: +IZM-XHIAV... Strona 11/49 - styki pomocnicze (wyzwolony, gotowy do załączenia, stan sprężyny, stan wyzwalacza napięciowego) y: +IZM-XHI... Strona 11/36 - moduły rozszerzeń y: IZM-XEM-... Strona 11/34 Różnorodne wyposażenie Komfort obsługi - podłączenie obwodów głównych (V = pionowe, F = od czoła, A = osłona zabezpieczająca) y: +IZM...-XAT...V(F, A)... Strona 11/50 - napędy silnikowe y: +IZM-XM... Strona 11/38 - podłączenie przewodów pomocniczych z zaciskami sprężynowymi y: +IZM-XKLZ... Strona 11/38 - ramka uszczelniająca drzwi, obsługa z zewnątrz, IP40 : IZM-XRT Strona 11/44 - przezroczysta osłona ochronna, IP55 : IZM-XDT Strona 11/44 - systemy do parametryzacji y: IZM-XEM-...PG... Strona 11/31 - wyzwalacze wzrostowe y: +IZM-XA... Strona 11/40 - elektromagnes załączający y: +IZM-XE... Strona 11/40 - wyzwalacze zanikowe y: +IZM-XU... Strona 11/42

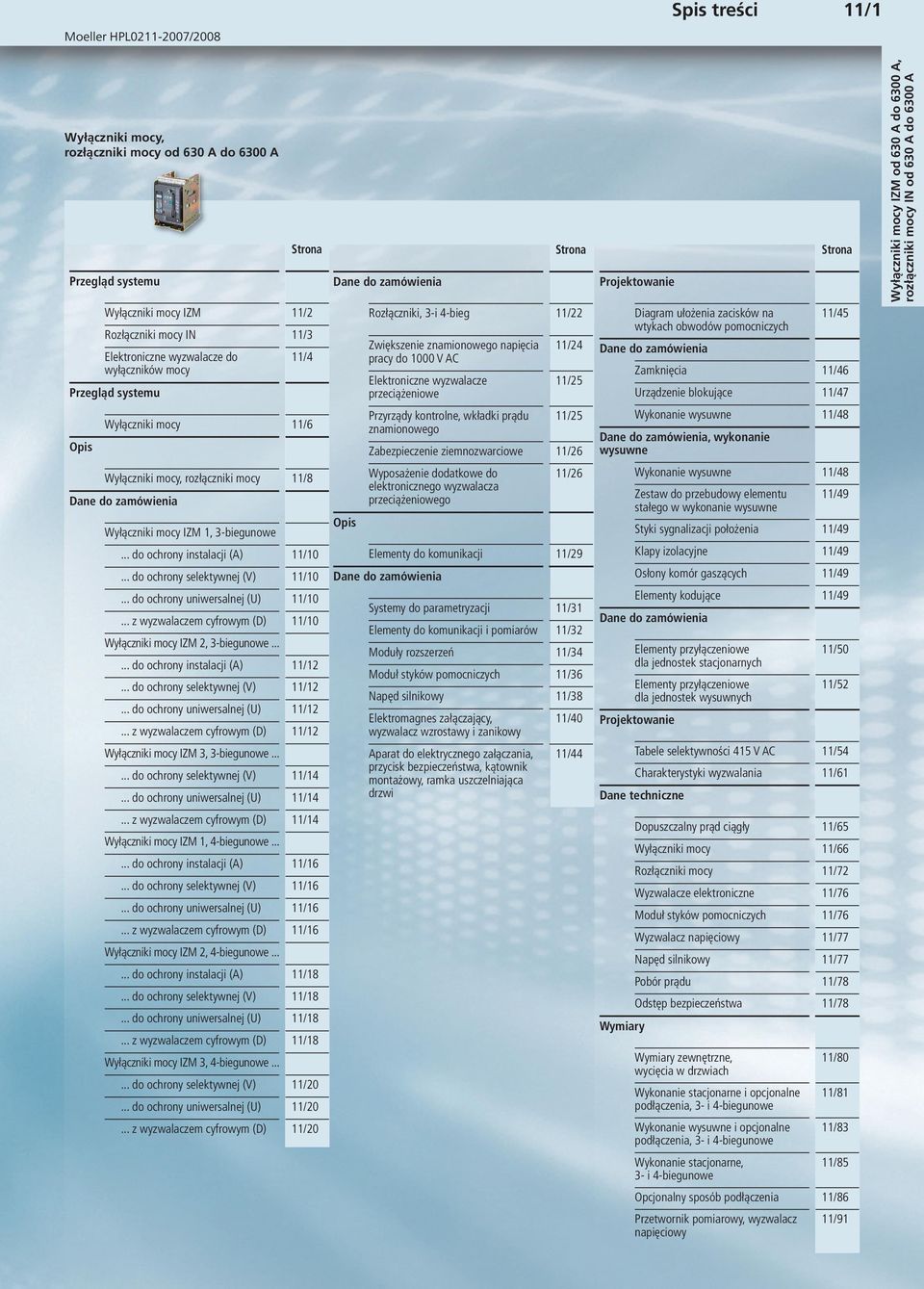

2 Spis treści 11/1 Wyłączniki mocy, rozłączniki mocy Strona Przegląd systemu Strona Wyłączniki mocy IZM 11/2 Rozłączniki mocy IN 11/3 Elektroniczne wyzwalacze do wyłączników mocy 11/4 Przegląd systemu Wyłączniki mocy 11/6 Opis 11/8... do ochrony instalacji (A) 11/10... do ochrony selektywnej (V) 11/10... do ochrony uniwersalnej (U) 11/10... z wyzwalaczem cyfrowym (D) Projektowanie Rozłączniki, 3-i 4-bieg 11/22 Zwiększenie znamionowego napięcia pracy do 1000 V AC 11/24 Elektroniczne wyzwalacze przeciążeniowe 11/25 Przyrządy kontrolne, wkładki prądu znamionowego 11/25 Zabezpieczenie ziemnozwarciowe 11/26, wykonanie wysuwne Wyposażenie dodatkowe do elektronicznego wyzwalacza przeciążeniowego 11/26 Wykonanie wysuwne 11/48 Zestaw do przebudowy elementu stałego w wykonanie wysuwne 11/49 Styki sygnalizacji położenia 11/49 Klapy izolacyjne 11/49 Osłony komór gaszących 11/49 Elementy kodujące 11/49 Opis Wyłączniki mocy IZM 1, 3-biegunowe 11/10 Wyłączniki mocy IZM 2, 3-biegunowe do ochrony instalacji (A) 11/12... do ochrony selektywnej (V) 11/12... do ochrony uniwersalnej (U) 11/12... z wyzwalaczem cyfrowym (D) 11/12 Wyłączniki mocy IZM 3, 3-biegunowe do ochrony selektywnej (V) 11/14... do ochrony uniwersalnej (U) 11/14... z wyzwalaczem cyfrowym (D) 11/14 Wyłączniki mocy IZM 1, 4-biegunowe do ochrony instalacji (A) 11/16... do ochrony selektywnej (V) 11/16... do ochrony uniwersalnej (U) 11/16... z wyzwalaczem cyfrowym (D) 11/16 Wyłączniki mocy IZM 2, 4-biegunowe do ochrony instalacji (A) 11/18... do ochrony selektywnej (V) 11/18... do ochrony uniwersalnej (U) 11/18... z wyzwalaczem cyfrowym (D) 11/18 Wyłączniki mocy IZM 3, 4-biegunowe do ochrony selektywnej (V) 11/20... do ochrony uniwersalnej (U) 11/20... z wyzwalaczem cyfrowym (D) 11/20 Strona Elementy do komunikacji 11/29 Systemy do parametryzacji 11/31 Elementy do komunikacji i pomiarów 11/32 Moduły rozszerzeń 11/34 Moduł styków pomocniczych 11/36 Napęd silnikowy 11/38 Elektromagnes załączający, wyzwalacz wzrostawy i zanikowy 11/40 Aparat do elektrycznego załączania, przycisk bezpieczeństwa, kątownik montażowy, ramka uszczelniająca drzwi 11/44 Diagram ułożenia zacisków na wtykach obwodów pomocniczych 11/45 Zamknięcia 11/46 Urządzenie blokujące 11/47 Wykonanie wysuwne 11/48 Elementy przyłączeniowe dla jednostek stacjonarnych 11/50 Elementy przyłączeniowe dla jednostek wysuwnych 11/52 Projektowanie Tabele selektywności 415 V AC 11/54 Charakterystyki wyzwalania 11/61 Dane techniczne Dopuszczalny prąd ciągły 11/65 Wyłączniki mocy 11/66 Rozłączniki mocy 11/72 Wyzwalacze elektroniczne 11/76 Moduł styków pomocniczych 11/76 Wyzwalacz napięciowy 11/77 Napęd silnikowy 11/77 Pobór prądu 11/78 Odstęp bezpieczeństwa 11/78 Wymiary Wymiary zewnętrzne, wycięcia w drzwiach 11/80 Wykonanie stacjonarne i opcjonalne podłączenia, 3- i 4-biegunowe 11/81 Wykonanie wysuwne i opcjonalne podłączenia, 3- i 4-biegunowe 11/83 Wykonanie stacjonarne, 3- i 4-biegunowe 11/85 Opcjonalny sposób podłączenia 11/86 Przetwornik pomiarowy, wyzwalacz napięciowy 11/91 Wyłączniki mocy IZM, rozłączniki mocy IN

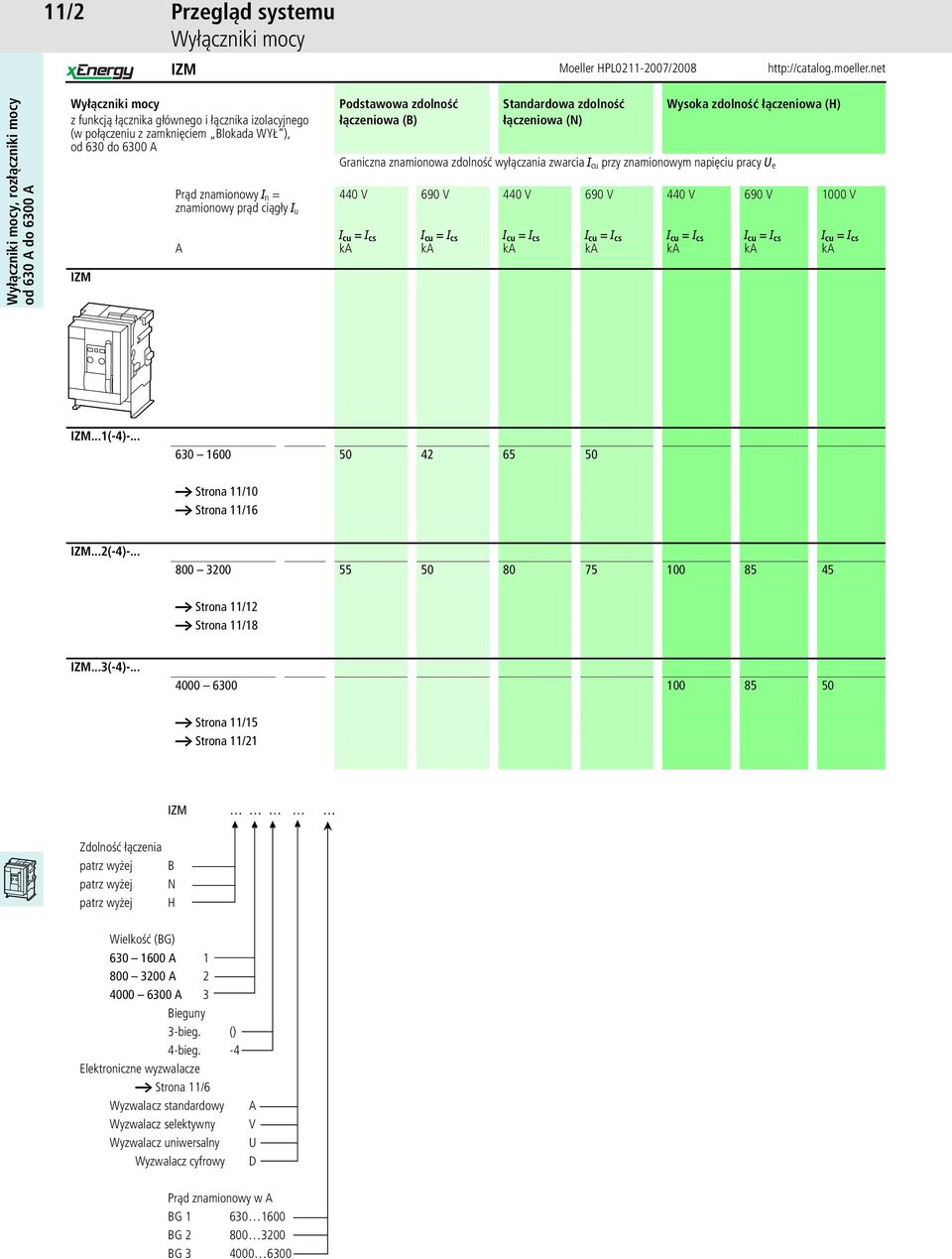

3 11/2 Przegląd systemu Wyłączniki mocy IZM Wyłączniki mocy z funkcją łącznika głównego i łącznika izolacyjnego (w połączeniu z zamknięciem Blokada WYŁ ), od 630 do 6300 A IZM Prąd znamionowy I n = znamionowy prąd ciągły I u A Podstawowa zdolność łączeniowa (B) Standardowa zdolność łączeniowa (N) Wysoka zdolność łączeniowa (H) Graniczna znamionowa zdolność wyłączania zwarcia I cu przy znamionowym napięciu pracy U e 440 V I cu = I cs ka 690 V I cu = I cs ka 440 V I cu = I cs ka 690 V I cu = I cs ka 440 V I cu = I cs ka 690 V I cu = I cs ka 1000 V I cu = I cs ka IZM...1(-4) a Strona 11/10 a Strona 11/16 IZM...2(-4) a Strona 11/12 a Strona 11/18 IZM...3(-4) a Strona 11/15 a Strona 11/21 IZM Zdolność łączenia patrz wyżej patrz wyżej patrz wyżej B N H Wielkość (BG) A A A 3 Bieguny 3-bieg. () 4-bieg. -4 Elektroniczne wyzwalacze a Strona 11/6 Wyzwalacz standardowy Wyzwalacz selektywny Wyzwalacz uniwersalny Wyzwalacz cyfrowy A V U D Prąd znamionowy w A BG BG BG

4 Przegląd systemu Wyłączniki mocy IZM 11/3 IZM Rozłączniki z funkcją łącznika głównego i łącznika izolacyjnego (w połączeniu z zamknięciem Blokada WYŁ ), od 630 do 6300 A IN Prąd znamionowy I n = znamionowy prąd ciągły I u A Podstawowa zdolność łączeniowa (B) Standardowa zdolność łączeniowa (N) Znamionowa zdolność załączania zwarcia I cm Znamionowa odporność na prąd krótkotrwały I cw t = 1 s I cm ka I cw ka I cm ka I cw ka Wysoka zdolność łączeniowa (H) I cm ka I cw ka IN...1(-4) a Strona 11/ a Strona 11/22 INH3(-4) a Strona 11/23

5 11/4 Zakresy mocy Elektroniczne wyzwalacze do wyłączników mocy IZM IZM...-A... Wyzwalacze standardowe A IZM...-V... Wyzwalacze selektywne A IZM...-U... Wyzwalacze uniwersalne A IZM...-D... Wyzwalacze cyfrowe A IZM...-D... + IZM-XZMR Wyzwalacze cyfrowe tylko z zewnętrzną parametryzacją A Standardowe funkcje zabezpieczające Zabezpieczenie przeciążeniowe I r L K K K K K Nastawiany czas opóźnienia t r K K K Zabezpieczenie zwarciowe z krótkotrwałym S K K K K opóźnieniem czasowym I sd Zabezpieczenie zwarciowe bezzwłoczne I i I K K 2) K K K Zabezpieczenie przewodu zerowego N k K K K Zabezpieczenie ziemnozwarciowe G k k k k Funkcje dodatkowe Zabezpieczenie przewodu N (zał./wył.) k K K K Zabezpieczenie zwarciowe z krótkim opóźnieniem K K K czasowym (zał./wył.) Zabezpieczenie zwarciowe bezzwłoczne (zał./wył.) K K K Pamięć termiczna (zał./wył.) K K K Kontrola obciążenia K K K Wyprzedzająca sygnalizacja wyzwolenia L 200 ms K K K Zabezpieczenie przed zwarciem z krótkotrwałym K K K opóźnieniem czasowym przełączalne na I 2 t Zabezpieczenie przeciążeniowe przełączalne na I 4 t K K K Zabezpieczenie przeciążeniowe (zał./wył.) K K Nastawialne zabezpieczenie przewodu N K K K Zabezpieczenie przed zwarciem doziemnym K K K przełączalne na I 2 t Alarm zwarcia doziemnego k k k Przełączalne zestawy parametrów K K Logiczna selektywność k k k Nastawianie parametrów i wizualizacja Parametryzacja pokrętłem kodowania K K K Parametryzacja z wykorzystaniem komunikacji K K (wartości bezwzględne) Parametryzacja za pomocą menu K (wartości bezwzględne) Zdalna parametryzacja funkcji podstawowych K K Zdalna parametryzacja funkcji dodatkowych K K K Nastawianie parametrów przyrządem Comm K K IZM-XEM-PG lub PROFIBUS-DP 1) Nastawa z menu bezpośrednio przy wyzwalaczu 1) Menu K Wyświetlacz alfanumeryczny LCD (4-linijkowy) k Wyświetlacz graficzny LCD K Inne Możliwość podłączenia zewnętrznego napięcia zasilania 24 V DC K K K 1) Wartości skokowe dla ustawienia Menu/Comm lub Comm Zakres nastaw Skok max K k standard opcjonalnie 2) stałe przy I i f 20 x I n, max 50 ka

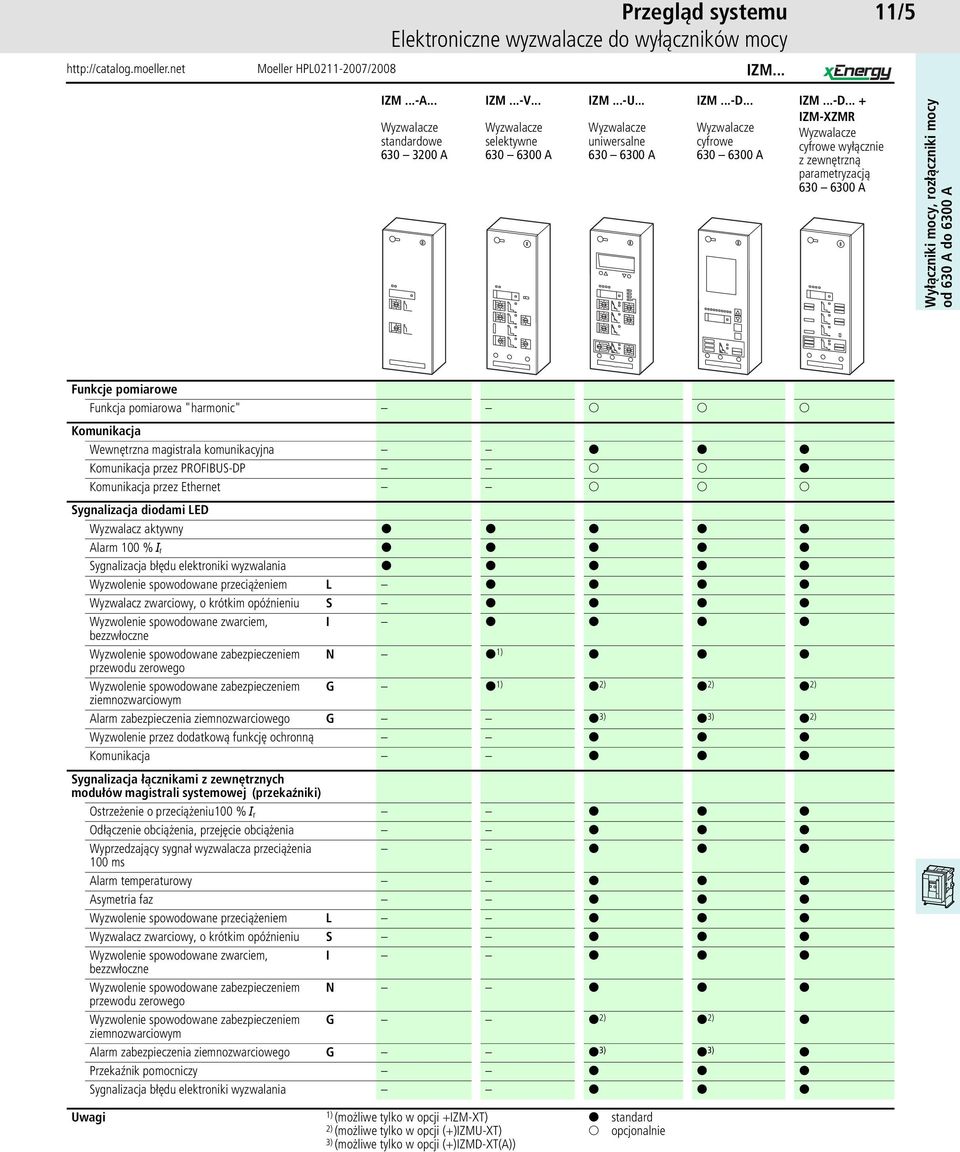

6 Przegląd systemu Elektroniczne wyzwalacze do wyłączników mocy IZM... 11/5 IZM...-A... Wyzwalacze standardowe A IZM...-V... Wyzwalacze selektywne A IZM...-U... Wyzwalacze uniwersalne A IZM...-D... Wyzwalacze cyfrowe A IZM...-D... + IZM-XZMR Wyzwalacze cyfrowe wyłącznie z zewnętrzną parametryzacją A Funkcje pomiarowe Funkcja pomiarowa "harmonic" k k k Komunikacja Wewnętrzna magistrala komunikacyjna K K K Komunikacja przez PROFIBUS-DP k k K Komunikacja przez Ethernet k k k Sygnalizacja diodami LED Wyzwalacz aktywny K K K K K Alarm 100 % I r K K K K K Sygnalizacja błędu elektroniki wyzwalania K K K K K Wyzwolenie spowodowane przeciążeniem L K K K K Wyzwalacz zwarciowy, o krótkim opóźnieniu S K K K K Wyzwolenie spowodowane zwarciem, I K K K K bezzwłoczne Wyzwolenie spowodowane zabezpieczeniem N K 1) K K K przewodu zerowego Wyzwolenie spowodowane zabezpieczeniem G K 1) K 2) K 2) K 2) ziemnozwarciowym Alarm zabezpieczenia ziemnozwarciowego G K 3) K 3) K 2) Wyzwolenie przez dodatkową funkcję ochronną K K K Komunikacja K K K Sygnalizacja łącznikami z zewnętrznych modułów magistrali systemowej (przekaźniki) Ostrzeżenie o przeciążeniu100 % I r K K K Odłączenie obciążenia, przejęcie obciążenia K K K Wyprzedzający sygnał wyzwalacza przeciążenia K K K 100 ms Alarm temperaturowy K K K Asymetria faz K K K Wyzwolenie spowodowane przeciążeniem L K K K Wyzwalacz zwarciowy, o krótkim opóźnieniu S K K K Wyzwolenie spowodowane zwarciem, I K K K bezzwłoczne Wyzwolenie spowodowane zabezpieczeniem N K K K przewodu zerowego Wyzwolenie spowodowane zabezpieczeniem G K 2) K 2) K ziemnozwarciowym Alarm zabezpieczenia ziemnozwarciowego G K 3) K 3) K Przekaźnik pomocniczy K K K Sygnalizacja błędu elektroniki wyzwalania K K K 1) (możliwe tylko w opcji +IZM-XT) 2) (możliwe tylko w opcji (+)IZMU-XT) 3) (możliwe tylko w opcji (+)IZMD-XT(A)) K k standard opcjonalnie

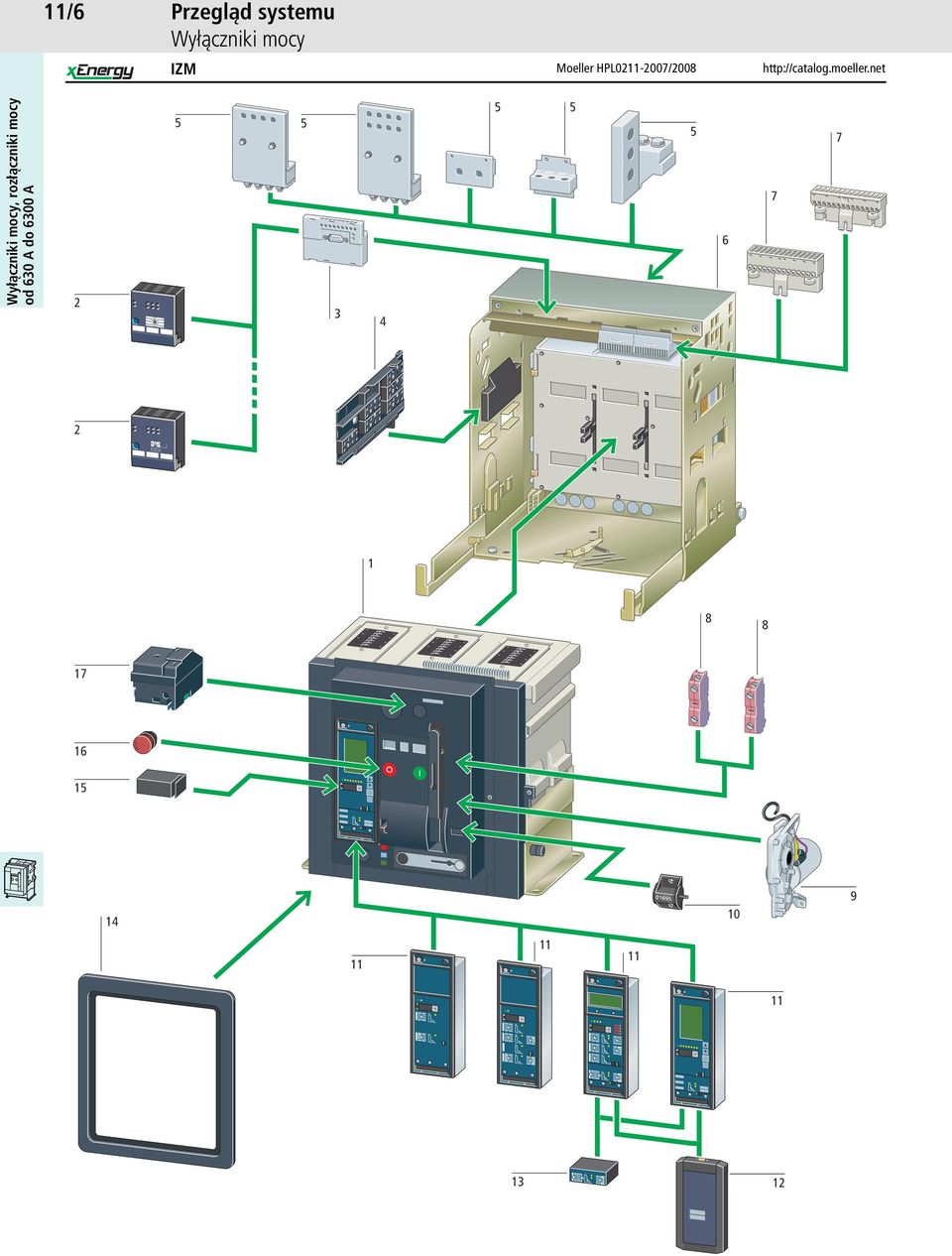

7 11/6 Przegląd systemu Wyłączniki mocy IZM

8 Przegląd systemu Wyłączniki mocy 11/7 IZM Aparaty podstawowe Wyłączniki mocy IZM 1 Prąd znamionowy A 4-stopniowa zdolność łączeniowa 4 typy wyzwalaczy dla różnych funkcji zabezpieczających i sygnalizacyjnych Wykonanie 3- i 4-biegunowe a Strona 11/10 Komunikacja Moduł komunikacyjny 3 Dla sieci PROFIBUS-DP a Strona 11/32 Zewnętrzne moduły rozszerzeń 2 a Strona 11/35 Elektroniczne wyzwalacze 11 Standardowe funkcje zabezpieczające Opcjonalne funkcje zabezpieczające Funkcje dodatkowe Nastawianie parametrów i wizualizacja Funkcje pomiarowe Komunikacja a Strona 11/24 Przyrząd do parametryzacji 12 a Strona 11/31 Moduł zabezpieczenia ziemnozwarciowego Moduł sygnalizacji zwarcia doziemnego a Strona 11/26 13 Elementy funkcyjne Styki sygnalizacji położenia 4 Moduły dla wersji wysuwnych Moduł 1 Położenie "Praca": 1 styk przełączny Położenie "Test": 1 styk przełączny Położenie "Przerwa izolacyjna": 1 styk przełączny Moduł 2 Położenie "Praca": 3 styk przełączny Położenie "Test": 2 styk przełączny Położenie "Przerwa izolacyjna": 1 styk przełączny a Strona 11/49 Wtyki obwodów pomocniczych 7 z zaciskami śrubowymi z zaciskami sprężynowymi a Strona 11/38 Styki pomocnicze 8 Normalne styki pomocnicze 2 R i 2 Z (standard) Dodatkowo możliwe po 2 styki Z i R Styki pomocnicze gotowości Sygnalizacja wyzwolenia Styk sygnalizacji stanu sprężyny Sygnalizacja stanu wyzwalacza napięciowego a Strona 11/37 Napęd silnikowy 9 Automatyczne napinanie sprężyny napędu dla załączania i wyłączania Wyłącznik napędu silnikowego a Strona 11/38 Licznik cykli łączeń 10 a Strona 11/38 Elementy montażowe Sposób podłączenia 5 Przyłącza poziome (standard) Przyłącze pionowe Przyłącza od przodu (jednoi dwuotworowe) Przyłącza kołnierzowe (dla wykonań wysuwnych) a Strona 11/50 Wykonanie wysuwne 6 Wymiana łączników przez wsuwanie i wysuwanie 3 położenia, zamykane Położenie "Praca" Położenie "Test" Położenie "Przerwa izolacyjna" Sygnalizacja położenia przez styki sygnalizacyjne Osłona komory gaszącej dla zmniejszenia odstępu bezpieczeństwa Klapy izolacyjne do automatycznego zamykania styków wejściowych i wyjściowych w wykonaniach wysuwnych, zamykane a Strona 11/48 Ramka uszczelniająca drzwi 14 Do montażu drzwiczek, stopień ochrony Osłona ochronna IP55 a Strona 11/44 Wkładka prądu znamionowego 15 Rating-Plug a Strona 11/25 Grzybkowy przycisk bezpieczeństwa a Strona 11/44 16 Zdalne załączanie i wyłączanie 17 Elektromagnesy załączające Wyzwalacze wzrostowe Wyzwalacze zanikowe bezzwłoczny z opóźnionym odpadaniem a Strona 11/40

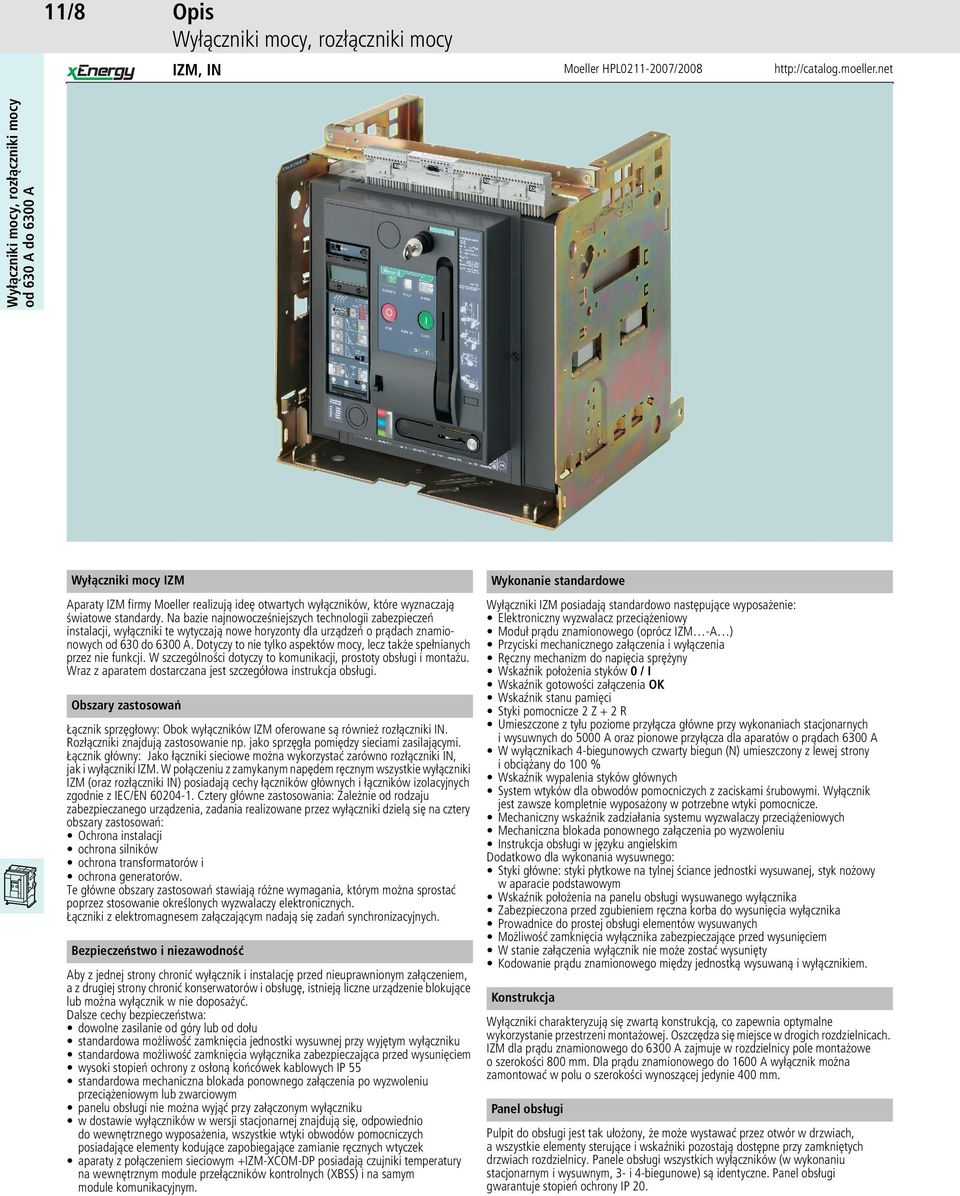

9 11/8 Opis IZM, IN Wyłączniki mocy IZM Aparaty IZM firmy Moeller realizują ideę otwartych wyłączników, które wyznaczają światowe standardy. Na bazie najnowocześniejszych technologii zabezpieczeń instalacji, wyłączniki te wytyczają nowe horyzonty dla urządzeń o prądach znamionowych od 630 do 6300 A. Dotyczy to nie tylko aspektów mocy, lecz także spełnianych przez nie funkcji. W szczególności dotyczy to komunikacji, prostoty obsługi i montażu. Wraz z aparatem dostarczana jest szczegółowa instrukcja obsługi. Obszary zastosowań Łącznik sprzęgłowy: Obok wyłączników IZM oferowane są również rozłączniki IN. Rozłączniki znajdują zastosowanie np. jako sprzęgła pomiędzy sieciami zasilającymi. Łącznik główny: Jako łączniki sieciowe można wykorzystać zarówno rozłączniki IN, jak i wyłączniki IZM. W połączeniu z zamykanym napędem ręcznym wszystkie wyłączniki IZM (oraz rozłączniki IN) posiadają cechy łączników głównych i łączników izolacyjnych zgodnie z IEC/EN Cztery główne zastosowania: Zależnie od rodzaju zabezpieczanego urządzenia, zadania realizowane przez wyłączniki dzielą się na cztery obszary zastosowań: Ochrona instalacji ochrona silników ochrona transformatorów i ochrona generatorów. Te główne obszary zastosowań stawiają różne wymagania, którym można sprostać poprzez stosowanie określonych wyzwalaczy elektronicznych. Łączniki z elektromagnesem załączającym nadają się zadań synchronizacyjnych. Bezpieczeństwo i niezawodność Aby z jednej strony chronić wyłącznik i instalację przed nieuprawnionym załączeniem, a z drugiej strony chronić konserwatorów i obsługę, istnieją liczne urządzenie blokujące lub można wyłącznik w nie doposażyć. Dalsze cechy bezpieczeństwa: dowolne zasilanie od góry lub od dołu standardowa możliwość zamknięcia jednostki wysuwnej przy wyjętym wyłączniku standardowa możliwość zamknięcia wyłącznika zabezpieczająca przed wysunięciem wysoki stopień ochrony z osłoną końcówek kablowych IP 55 standardowa mechaniczna blokada ponownego załączenia po wyzwoleniu przeciążeniowym lub zwarciowym panelu obsługi nie można wyjąć przy załączonym wyłączniku w dostawie wyłączników w wersji stacjonarnej znajdują się, odpowiednio do wewnętrznego wyposażenia, wszystkie wtyki obwodów pomocniczych posiadające elementy kodujące zapobiegające zamianie ręcznych wtyczek aparaty z połączeniem sieciowym +IZM-XCOM-DP posiadają czujniki temperatury na wewnętrznym module przełączników kontrolnych (XBSS) i na samym module komunikacyjnym. Wykonanie standardowe Wyłączniki IZM posiadają standardowo następujące wyposażenie: Elektroniczny wyzwalacz przeciążeniowy Moduł prądu znamionowego (oprócz IZM -A ) Przyciski mechanicznego załączenia i wyłączenia Ręczny mechanizm do napięcia sprężyny Wskaźnik położenia styków 0 / I Wskaźnik gotowości załączenia OK Wskaźnik stanu pamięci Styki pomocnicze 2 Z + 2 R Umieszczone z tyłu poziome przyłącza główne przy wykonaniach stacjonarnych i wysuwnych do 5000 A oraz pionowe przyłącza dla aparatów o prądach 6300 A W wyłącznikach 4-biegunowych czwarty biegun (N) umieszczony z lewej strony i obciążany do 100 % Wskaźnik wypalenia styków głównych System wtyków dla obwodów pomocniczych z zaciskami śrubowymi. Wyłącznik jest zawsze kompletnie wyposażony w potrzebne wtyki pomocnicze. Mechaniczny wskaźnik zadziałania systemu wyzwalaczy przeciążeniowych Mechaniczna blokada ponownego załączenia po wyzwoleniu Instrukcja obsługi w języku angielskim Dodatkowo dla wykonania wysuwnego: Styki główne: styki płytkowe na tylnej ściance jednostki wysuwanej, styk nożowy w aparacie podstawowym Wskaźnik położenia na panelu obsługi wysuwanego wyłącznika Zabezpieczona przed zgubieniem ręczna korba do wysunięcia wyłącznika Prowadnice do prostej obsługi elementów wysuwanych Możliwość zamknięcia wyłącznika zabezpieczające przed wysunięciem W stanie załączenia wyłącznik nie może zostać wysunięty Kodowanie prądu znamionowego między jednostką wysuwaną i wyłącznikiem. Konstrukcja Wyłączniki charakteryzują się zwartą konstrukcją, co zapewnia optymalne wykorzystanie przestrzeni montażowej. Oszczędza się miejsce w drogich rozdzielnicach. IZM dla prądu znamionowego do 6300 A zajmuje w rozdzielnicy pole montażowe o szerokości 800 mm. Dla prądu znamionowego do 1600 A wyłącznik można zamontować w polu o szerokości wynoszącej jedynie 400 mm. Panel obsługi Pulpit do obsługi jest tak ułożony, że może wystawać przez otwór w drzwiach, a wszystkie elementy sterujące i wskaźniki pozostają dostępne przy zamkniętych drzwiach rozdzielnicy. Panele obsługi wszystkich wyłączników (w wykonaniu stacjonarnym i wysuwnym, 3- i 4-biegunowe) są identyczne. Panel obsługi gwarantuje stopień ochrony IP 20.

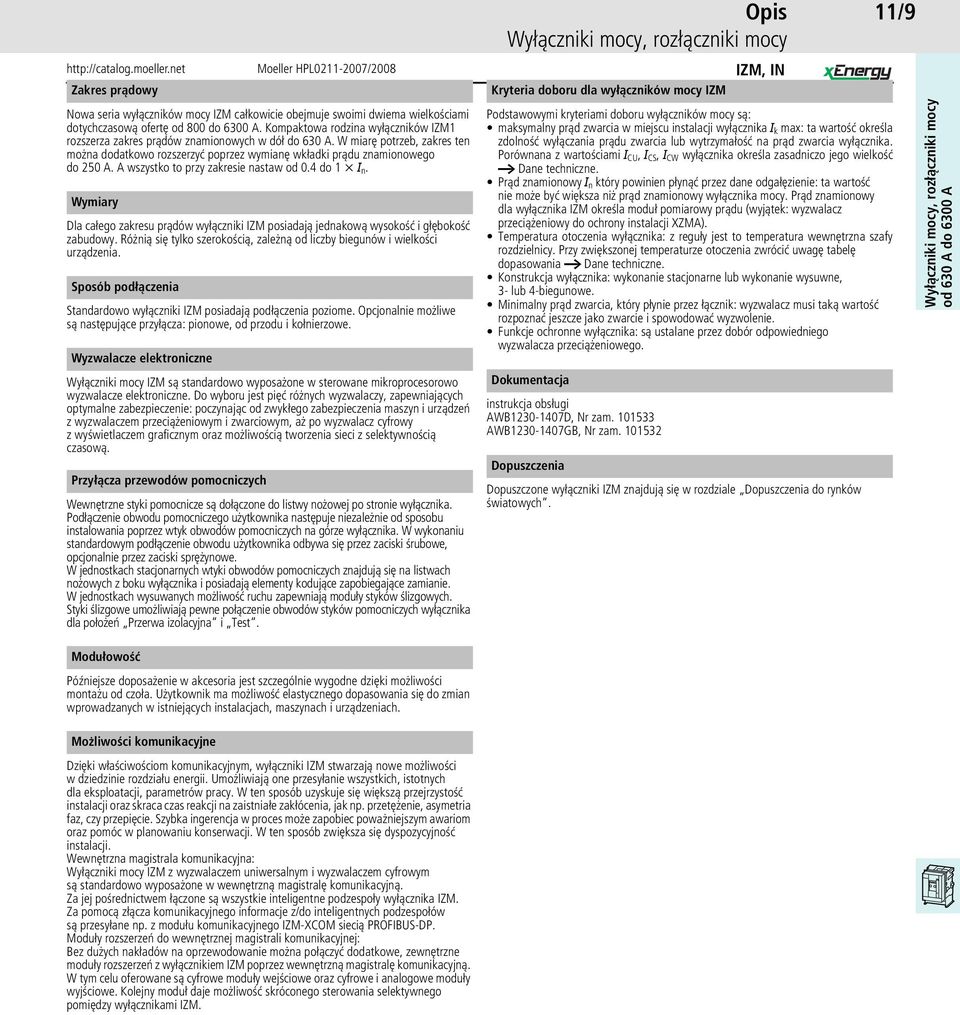

10 Zakres prądowy Nowa seria wyłączników mocy IZM całkowicie obejmuje swoimi dwiema wielkościami dotychczasową ofertę od 800 do 6300 A. Kompaktowa rodzina wyłączników IZM1 rozszerza zakres prądów znamionowych w dół do 630 A. W miarę potrzeb, zakres ten można dodatkowo rozszerzyć poprzez wymianę wkładki prądu znamionowego do 250 A. A wszystko to przy zakresie nastaw od 0.4 do 1 x I n. Wymiary Dla całego zakresu prądów wyłączniki IZM posiadają jednakową wysokość i głębokość zabudowy. Różnią się tylko szerokością, zależną od liczby biegunów i wielkości urządzenia. Sposób podłączenia Standardowo wyłączniki IZM posiadają podłączenia poziome. Opcjonalnie możliwe są następujące przyłącza: pionowe, od przodu i kołnierzowe. Wyzwalacze elektroniczne Wyłączniki mocy IZM są standardowo wyposażone w sterowane mikroprocesorowo wyzwalacze elektroniczne. Do wyboru jest pięć różnych wyzwalaczy, zapewniających optymalne zabezpieczenie: poczynając od zwykłego zabezpieczenia maszyn i urządzeń z wyzwalaczem przeciążeniowym i zwarciowym, aż po wyzwalacz cyfrowy z wyświetlaczem graficznym oraz możliwością tworzenia sieci z selektywnością czasową. Przyłącza przewodów pomocniczych Wewnętrzne styki pomocnicze są dołączone do listwy nożowej po stronie wyłącznika. Podłączenie obwodu pomocniczego użytkownika następuje niezależnie od sposobu instalowania poprzez wtyk obwodów pomocniczych na górze wyłącznika. W wykonaniu standardowym podłączenie obwodu użytkownika odbywa się przez zaciski śrubowe, opcjonalnie przez zaciski sprężynowe. W jednostkach stacjonarnych wtyki obwodów pomocniczych znajdują się na listwach nożowych z boku wyłącznika i posiadają elementy kodujące zapobiegające zamianie. W jednostkach wysuwanych możliwość ruchu zapewniają moduły styków ślizgowych. Styki ślizgowe umożliwiają pewne połączenie obwodów styków pomocniczych wyłącznika dla położeń Przerwa izolacyjna i Test. Opis IZM, IN Kryteria doboru dla wyłączników mocy IZM 11/9 Podstawowymi kryteriami doboru wyłączników mocy są: maksymalny prąd zwarcia w miejscu instalacji wyłącznika I k max: ta wartość określa zdolność wyłączania prądu zwarcia lub wytrzymałość na prąd zwarcia wyłącznika. Porównana z wartościami I CU, I CS, I CW wyłącznika określa zasadniczo jego wielkość a Dane techniczne. Prąd znamionowy I n który powinien płynąć przez dane odgałęzienie: ta wartość nie może być większa niż prąd znamionowy wyłącznika mocy. Prąd znamionowy dla wyłącznika IZM określa moduł pomiarowy prądu (wyjątek: wyzwalacz przeciążeniowy do ochrony instalacji XZMA). Temperatura otoczenia wyłącznika: z reguły jest to temperatura wewnętrzna szafy rozdzielnicy. Przy zwiększonej temperaturze otoczenia zwrócić uwagę tabelę dopasowania a Dane techniczne. Konstrukcja wyłącznika: wykonanie stacjonarne lub wykonanie wysuwne, 3- lub 4-biegunowe. Minimalny prąd zwarcia, który płynie przez łącznik: wyzwalacz musi taką wartość rozpoznać jeszcze jako zwarcie i spowodować wyzwolenie. Funkcje ochronne wyłącznika: są ustalane przez dobór odpowiedniego wyzwalacza przeciążeniowego. Dokumentacja instrukcja obsługi AWB D, AWB GB, Dopuszczenia Dopuszczone wyłączniki IZM znajdują się w rozdziale Dopuszczenia do rynków światowych. Modułowość Późniejsze doposażenie w akcesoria jest szczególnie wygodne dzięki możliwości montażu od czoła. Użytkownik ma możliwość elastycznego dopasowania się do zmian wprowadzanych w istniejących instalacjach, maszynach i urządzeniach. Możliwości komunikacyjne Dzięki właściwościom komunikacyjnym, wyłączniki IZM stwarzają nowe możliwości w dziedzinie rozdziału energii. Umożliwiają one przesyłanie wszystkich, istotnych dla eksploatacji, parametrów pracy. W ten sposób uzyskuje się większą przejrzystość instalacji oraz skraca czas reakcji na zaistniałe zakłócenia, jak np. przetężenie, asymetria faz, czy przepięcie. Szybka ingerencja w proces może zapobiec poważniejszym awariom oraz pomóc w planowaniu konserwacji. W ten sposób zwiększa się dyspozycyjność instalacji. Wewnętrzna magistrala komunikacyjna: Wyłączniki mocy IZM z wyzwalaczem uniwersalnym i wyzwalaczem cyfrowym są standardowo wyposażone w wewnętrzną magistralę komunikacyjną. Za jej pośrednictwem łączone są wszystkie inteligentne podzespoły wyłącznika IZM. Za pomocą złącza komunikacyjnego informacje z/do inteligentnych podzespołów są przesyłane np. z modułu komunikacyjnego IZM-XCOM siecią PROFIBUS-DP. Moduły rozszerzeń do wewnętrznej magistrali komunikacyjnej: Bez dużych nakładów na oprzewodowanie można połączyć dodatkowe, zewnętrzne moduły rozszerzeń z wyłącznikiem IZM poprzez wewnętrzną magistralę komunikacyjną. W tym celu oferowane są cyfrowe moduły wejściowe oraz cyfrowe i analogowe moduły wyjściowe. Kolejny moduł daje możliwość skróconego sterowania selektywnego pomiędzy wyłącznikami IZM.

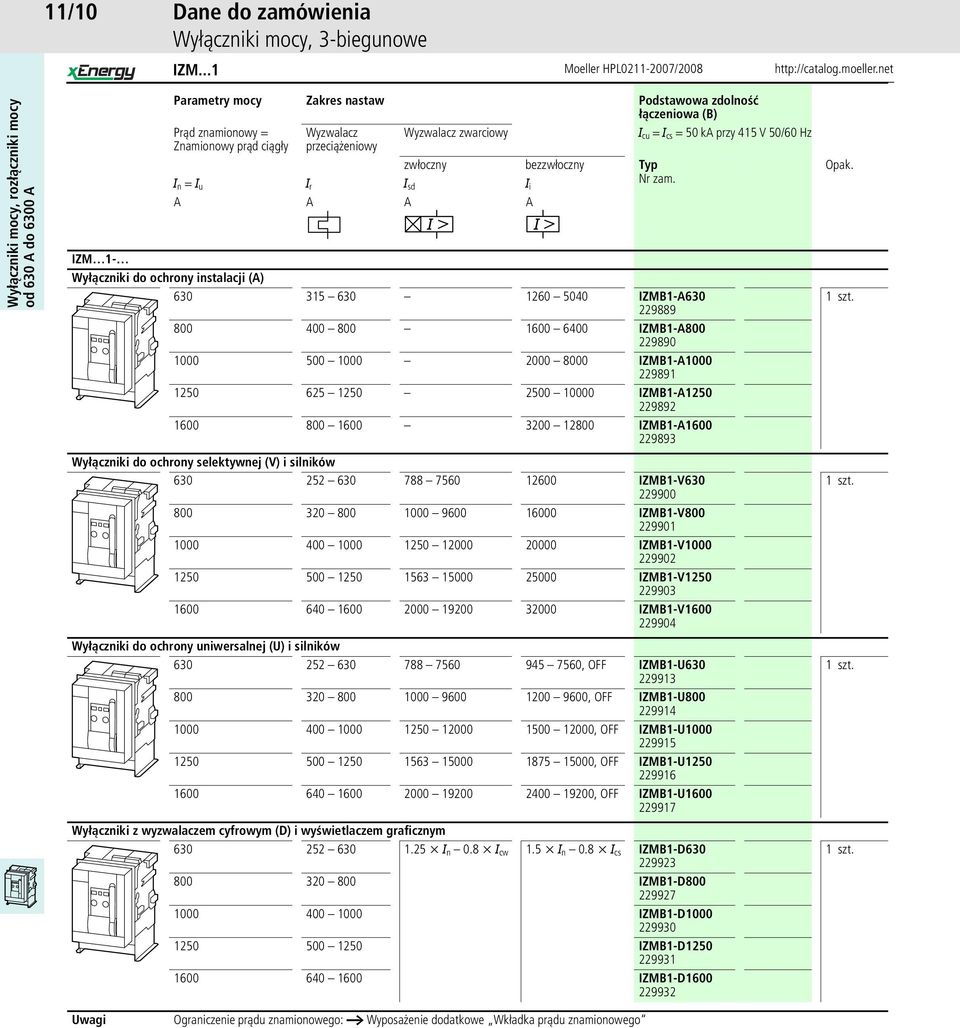

11 11/10 Wyłączniki mocy, 3-biegunowe IZM...1 Parametry mocy Zakres nastaw Podstawowa zdolność łączeniowa (B) Prąd znamionowy = Znamionowy prąd ciągły Wyzwalacz przeciążeniowy Wyzwalacz zwarciowy I n = I u I r zwłoczny I sd bezzwłoczny I i A A A A I I IZM 1- Wyłączniki do ochrony instalacji (A) IZMB1-A IZMB1-A IZMB1-A IZMB1-A IZMB1-A Wyłączniki do ochrony selektywnej (V) i silników IZMB1-V IZMB1-V IZMB1-V IZMB1-V IZMB1-V Wyłączniki do ochrony uniwersalnej (U) i silników , OFF IZMB1-U , OFF IZMB1-U , OFF IZMB1-U , OFF IZMB1-U , OFF IZMB1-U Wyłączniki z wyzwalaczem cyfrowym (D) i wyświetlaczem graficznym x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB1-D IZMB1-D IZMB1-D IZMB1-D IZMB1-D I cu = I cs = 50 ka przy 415 V 50/60 Hz Ograniczenie prądu znamionowego: a Wyposażenie dodatkowe Wkładka prądu znamionowego

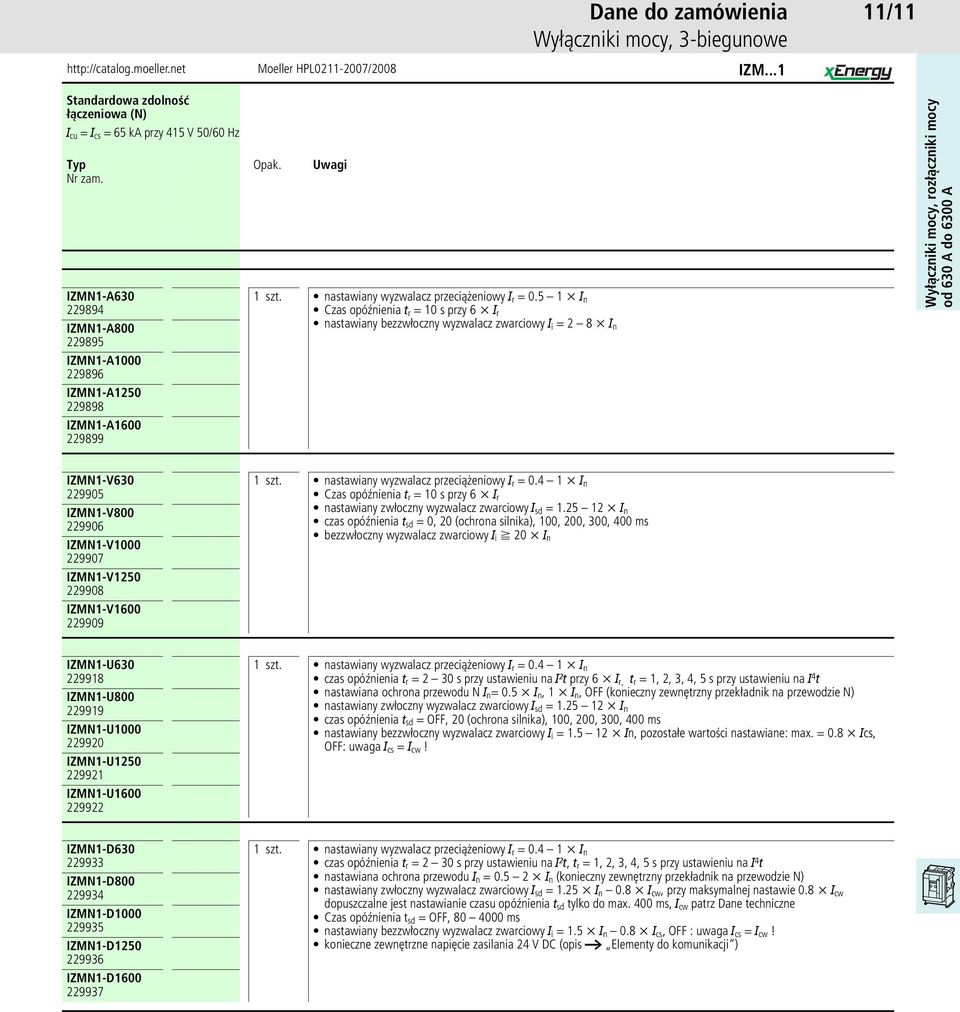

12 Wyłączniki mocy, 3-biegunowe 11/11 IZM...1 Standardowa zdolność łączeniowa (N) I cu = I cs = 65 ka przy 415 V 50/60 Hz IZMN1-A IZMN1-A IZMN1-A IZMN1-A IZMN1-A nastawiany wyzwalacz przeciążeniowy I r = x I n Czas opóźnienia t r = 10 s przy 6 x I r nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 2 8 x I n IZMN1-V IZMN1-V IZMN1-V IZMN1-V IZMN1-V nastawiany wyzwalacz przeciążeniowy I r = x I n Czas opóźnienia t r = 10 s przy 6 x I r nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = 0, 20 (ochrona silnika), 100, 200, 300, 400 ms bezzwłoczny wyzwalacz zwarciowy I i f 20 x I n IZMN1-U IZMN1-U IZMN1-U IZMN1-U IZMN1-U nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J przy 6 x I r, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiana ochrona przewodu N I n = 0.5 x I n, 1 x I n, OFF (konieczny zewnętrzny przekładnik na przewodzie N) nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = OFF, 20 (ochrona silnika), 100, 200, 300, 400 ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = x In, pozostałe wartości nastawiane: max. = 0.8 x Ics, OFF: uwaga I cs = I cw! IZMN1-D IZMN1-D IZMN1-D IZMN1-D IZMN1-D nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiana ochrona przewodu I n = x I n (konieczny zewnętrzny przekładnik na przewodzie N) nastawiany zwłoczny wyzwalacz zwarciowy I sd = 1.25 x I n 0.8 x I cw, przy maksymalnej nastawie 0.8 x I cw dopuszczalne jest nastawianie czasu opóźnienia t sd tylko do max. 400 ms, I cw patrz Dane techniczne Czas opóźnienia t sd = OFF, ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 1.5 x I n 0.8 x I cs, OFF : uwaga I cs = I cw! konieczne zewnętrzne napięcie zasilania 24 V DC (opis a Elementy do komunikacji )

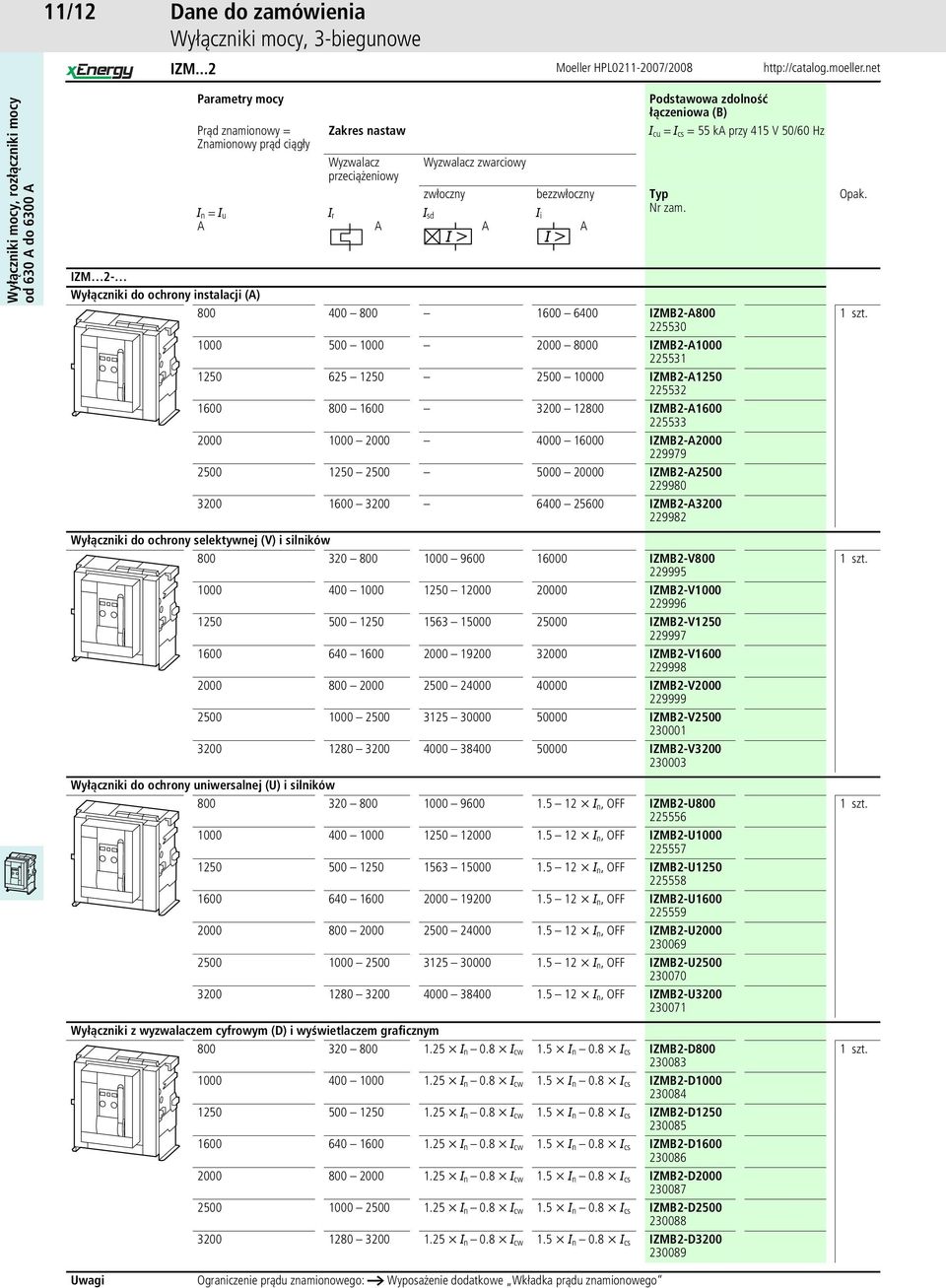

13 11/12 Wyłączniki mocy, 3-biegunowe IZM...2 Parametry mocy Prąd znamionowy = Znamionowy prąd ciągły I n = I u A Zakres nastaw Wyzwalacz przeciążeniowy I r A Wyzwalacz zwarciowy zwłoczny I sd bezzwłoczny I i I A I A IZM 2- Wyłączniki do ochrony instalacji (A) IZMB2-A IZMB2-A IZMB2-A IZMB2-A IZMB2-A IZMB2-A IZMB2-A Wyłączniki do ochrony selektywnej (V) i silników IZMB2-V IZMB2-V IZMB2-V IZMB2-V IZMB2-V IZMB2-V IZMB2-V Wyłączniki do ochrony uniwersalnej (U) i silników x I n, OFF IZMB2-U x I n, OFF IZMB2-U x I n, OFF IZMB2-U x I n, OFF IZMB2-U x I n, OFF IZMB2-U x I n, OFF IZMB2-U x I n, OFF IZMB2-U Wyłączniki z wyzwalaczem cyfrowym (D) i wyświetlaczem graficznym x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-D x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-D x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-D x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-D x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-D x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-D x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-D Podstawowa zdolność łączeniowa (B) I cu = I cs = 55 ka przy 415 V 50/60 Hz Ograniczenie prądu znamionowego: a Wyposażenie dodatkowe Wkładka prądu znamionowego

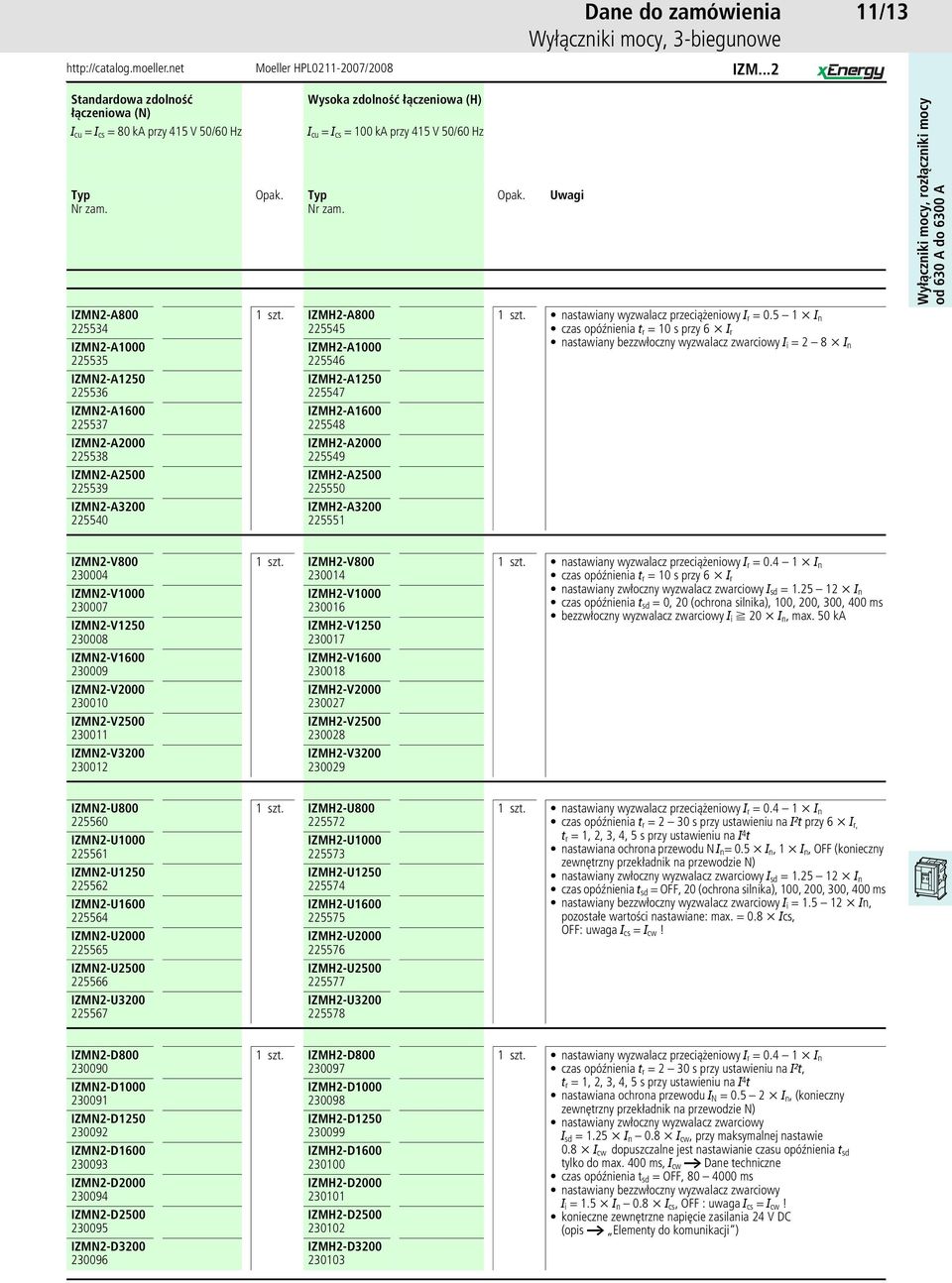

14 Wyłączniki mocy, 3-biegunowe 11/13 IZM...2 Standardowa zdolność łączeniowa (N) I cu = I cs = 80 ka przy 415 V 50/60 Hz Wysoka zdolność łączeniowa (H) I cu = I cs = 100 ka przy 415 V 50/60 Hz IZMN2-A IZMN2-A IZMH2-A IZMH2-A nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 10 s przy 6 x I r nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 2 8 x I n IZMN2-A IZMH2-A IZMN2-A IZMH2-A IZMN2-A IZMH2-A IZMN2-A IZMH2-A IZMN2-A IZMH2-A IZMN2-V IZMN2-V IZMN2-V IZMH2-V IZMH2-V IZMH2-V nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 10 s przy 6 x I r nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = 0, 20 (ochrona silnika), 100, 200, 300, 400 ms bezzwłoczny wyzwalacz zwarciowy I i f 20 x I n, max. 50 ka IZMN2-V IZMH2-V IZMN2-V IZMH2-V IZMN2-V IZMH2-V IZMN2-V IZMH2-V IZMN2-U IZMN2-U IZMN2-U IZMN2-U IZMN2-U IZMH2-U IZMH2-U IZMH2-U IZMH2-U IZMH2-U nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J przy 6 x I r, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiana ochrona przewodu N I n = 0.5 x I n, 1 x I n, OFF (konieczny zewnętrzny przekładnik na przewodzie N) nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = OFF, 20 (ochrona silnika), 100, 200, 300, 400 ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = x In, pozostałe wartości nastawiane: max. = 0.8 x Ics, OFF: uwaga I cs = I cw! IZMN2-U IZMH2-U IZMN2-U IZMH2-U IZMN2-D IZMN2-D IZMN2-D IZMN2-D IZMN2-D IZMN2-D IZMN2-D IZMH2-D IZMH2-D IZMH2-D IZMH2-D IZMH2-D IZMH2-D IZMH2-D nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiana ochrona przewodu I N = x I n, (konieczny zewnętrzny przekładnik na przewodzie N) nastawiany zwłoczny wyzwalacz zwarciowy I sd = 1.25 x I n 0.8 x I cw, przy maksymalnej nastawie 0.8 x I cw dopuszczalne jest nastawianie czasu opóźnienia t sd tylko do max. 400 ms, I cw a Dane techniczne czas opóźnienia t sd = OFF, ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 1.5 x I n 0.8 x I cs, OFF : uwaga I cs = I cw! konieczne zewnętrzne napięcie zasilania 24 V DC (opis a Elementy do komunikacji )

15 11/14 Wyłączniki mocy, 3-biegunowe IZM...2, IZM...3 Parametry mocy Prąd znamionowy = Znamionowy prąd ciągły Zakres nastaw Wyzwalacz przeciążeniowy Wyzwalacz zwarciowy zwłoczny I n = I u I r I sd I i A A A A I I IZM 3- Wyłączniki do ochrony selektywnej (V) i silników bezzwłoczny Wyłączniki do ochrony uniwersalnej (U) i silników x I n, OFF Wyłączniki z wyzwalaczem cyfrowym (D) i wyświetlaczem graficznym x I n 0.8 x I cw 1.5 x I n 0.8 x I cs Ograniczenie prądu znamionowego: a Wyposażenie dodatkowe Wkładka prądu znamionowego 1) Wersja wysuwana: możliwe tylko pionowe przyłącza główne

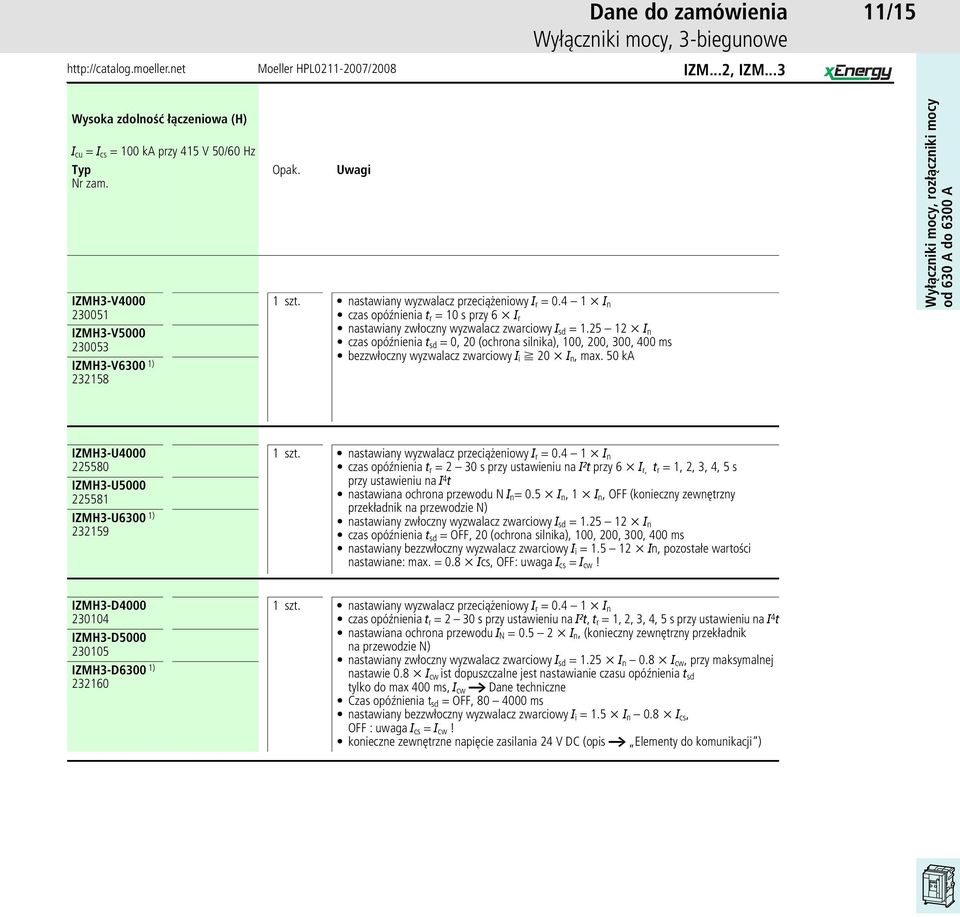

16 Wyłączniki mocy, 3-biegunowe 11/15 IZM...2, IZM...3 Wysoka zdolność łączeniowa (H) I cu = I cs = 100 ka przy 415 V 50/60 Hz IZMH3-V IZMH3-V IZMH3-V6300 1) nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 10 s przy 6 x I r nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = 0, 20 (ochrona silnika), 100, 200, 300, 400 ms bezzwłoczny wyzwalacz zwarciowy I i f 20 x I n, max. 50 ka IZMH3-U IZMH3-U IZMH3-U6300 1) nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J przy 6 x I r, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiana ochrona przewodu N I n = 0.5 x I n, 1 x I n, OFF (konieczny zewnętrzny przekładnik na przewodzie N) nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = OFF, 20 (ochrona silnika), 100, 200, 300, 400 ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = x In, pozostałe wartości nastawiane: max. = 0.8 x Ics, OFF: uwaga I cs = I cw! IZMH3-D IZMH3-D IZMH3-D6300 1) nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiana ochrona przewodu I N = x I n, (konieczny zewnętrzny przekładnik na przewodzie N) nastawiany zwłoczny wyzwalacz zwarciowy I sd = 1.25 x I n 0.8 x I cw, przy maksymalnej nastawie 0.8 x I cw ist dopuszczalne jest nastawianie czasu opóźnienia t sd tylko do max 400 ms, I cw a Dane techniczne Czas opóźnienia t sd = OFF, ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 1.5 x I n 0.8 x I cs, OFF : uwaga I cs = I cw! konieczne zewnętrzne napięcie zasilania 24 V DC (opis a Elementy do komunikacji )

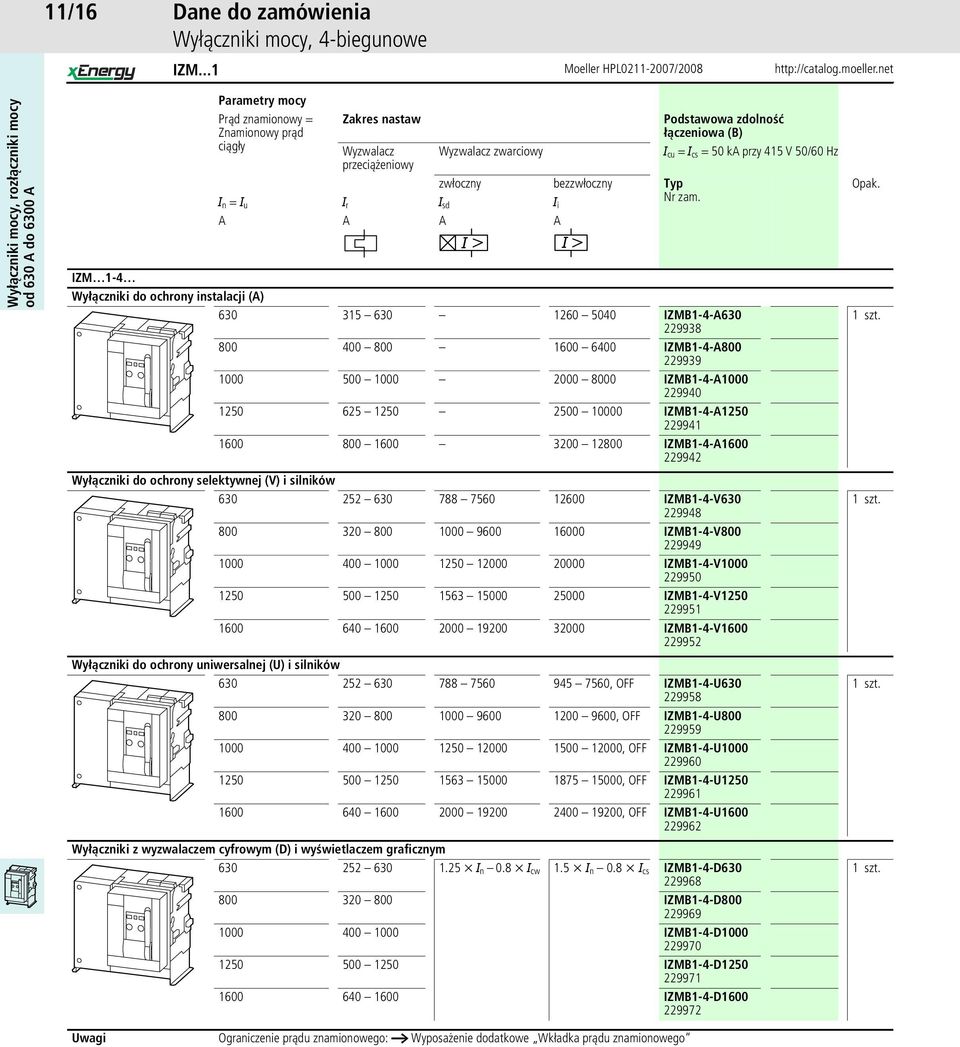

17 11/16 Wyłączniki mocy, 4-biegunowe IZM...1 Parametry mocy Prąd znamionowy = Znamionowy prąd ciągły Zakres nastaw Wyzwalacz przeciążeniowy Wyzwalacz zwarciowy I n = I u I r zwłoczny I sd bezzwłoczny I i A A A A I I Podstawowa zdolność łączeniowa (B) I cu = I cs = 50 ka przy 415 V 50/60 Hz IZM 1-4 Wyłączniki do ochrony instalacji (A) IZMB1-4-A IZMB1-4-A IZMB1-4-A IZMB1-4-A IZMB1-4-A Wyłączniki do ochrony selektywnej (V) i silników IZMB1-4-V IZMB1-4-V IZMB1-4-V IZMB1-4-V IZMB1-4-V Wyłączniki do ochrony uniwersalnej (U) i silników , OFF IZMB1-4-U , OFF IZMB1-4-U , OFF IZMB1-4-U , OFF IZMB1-4-U , OFF IZMB1-4-U Wyłączniki z wyzwalaczem cyfrowym (D) i wyświetlaczem graficznym x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB1-4-D IZMB1-4-D IZMB1-4-D IZMB1-4-D IZMB1-4-D Ograniczenie prądu znamionowego: a Wyposażenie dodatkowe Wkładka prądu znamionowego

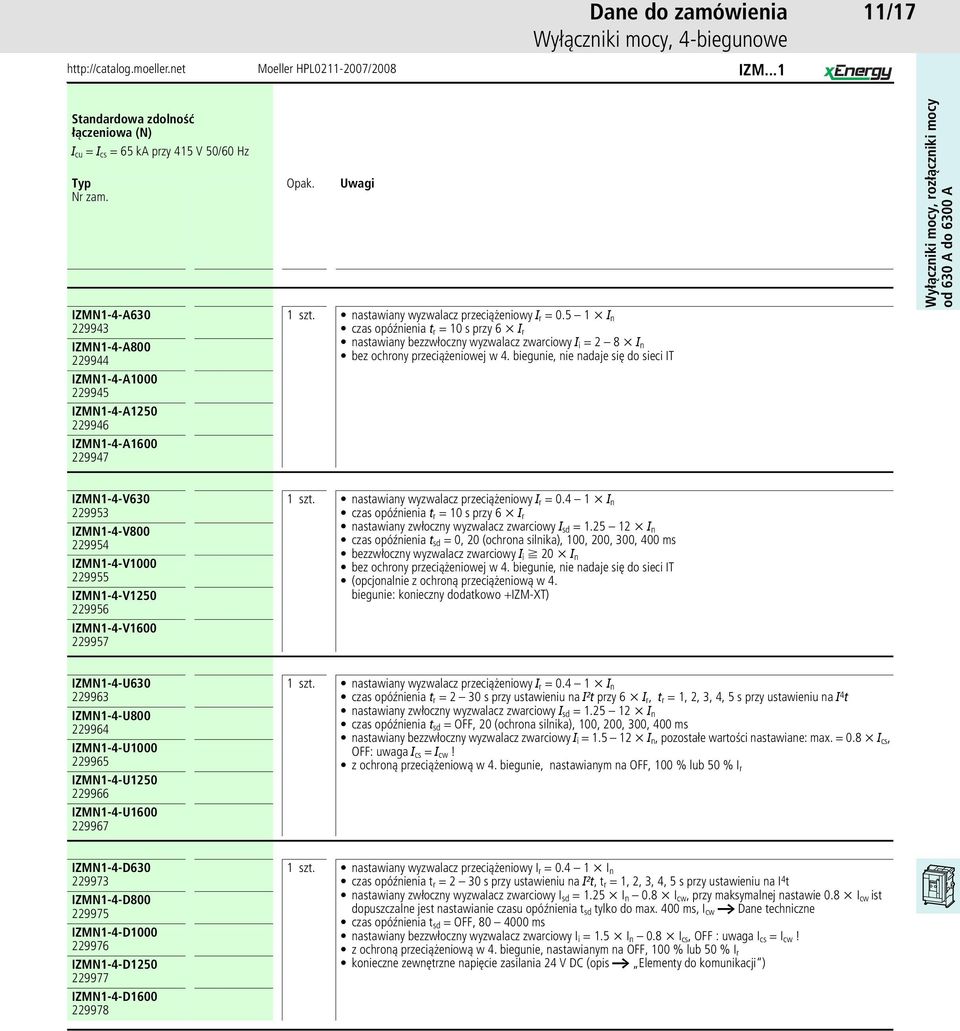

18 Wyłączniki mocy, 4-biegunowe 11/17 IZM...1 Standardowa zdolność łączeniowa (N) I cu = I cs = 65 ka przy 415 V 50/60 Hz IZMN1-4-A IZMN1-4-A IZMN1-4-A IZMN1-4-A IZMN1-4-A nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 10 s przy 6 x I r nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 2 8 x I n bez ochrony przeciążeniowej w 4. biegunie, nie nadaje się do sieci IT IZMN1-4-V IZMN1-4-V IZMN1-4-V IZMN1-4-V IZMN1-4-V nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 10 s przy 6 x I r nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = 0, 20 (ochrona silnika), 100, 200, 300, 400 ms bezzwłoczny wyzwalacz zwarciowy I i f 20 x I n bez ochrony przeciążeniowej w 4. biegunie, nie nadaje się do sieci IT (opcjonalnie z ochroną przeciążeniową w 4. biegunie: konieczny dodatkowo +IZM-XT) IZMN1-4-U IZMN1-4-U IZMN1-4-U IZMN1-4-U IZMN1-4-U nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J przy 6 x I r, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = OFF, 20 (ochrona silnika), 100, 200, 300, 400 ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = x I n, pozostałe wartości nastawiane: max. = 0.8 x I cs, OFF: uwaga I cs = I cw! z ochroną przeciążeniową w 4. biegunie, nastawianym na OFF, 100 % lub 50 % I r IZMN1-4-D IZMN1-4-D IZMN1-4-D IZMN1-4-D IZMN1-4-D nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiany zwłoczny wyzwalacz zwarciowy I sd = 1.25 x I n 0.8 x I cw, przy maksymalnej nastawie 0.8 x I cw ist dopuszczalne jest nastawianie czasu opóźnienia t sd tylko do max. 400 ms, I cw a Dane techniczne czas opóźnienia t sd = OFF, ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 1.5 x I n 0.8 x I cs, OFF : uwaga I cs = I cw! z ochroną przeciążeniową w 4. biegunie, nastawianym na OFF, 100 % lub 50 % I r konieczne zewnętrzne napięcie zasilania 24 V DC (opis a Elementy do komunikacji )

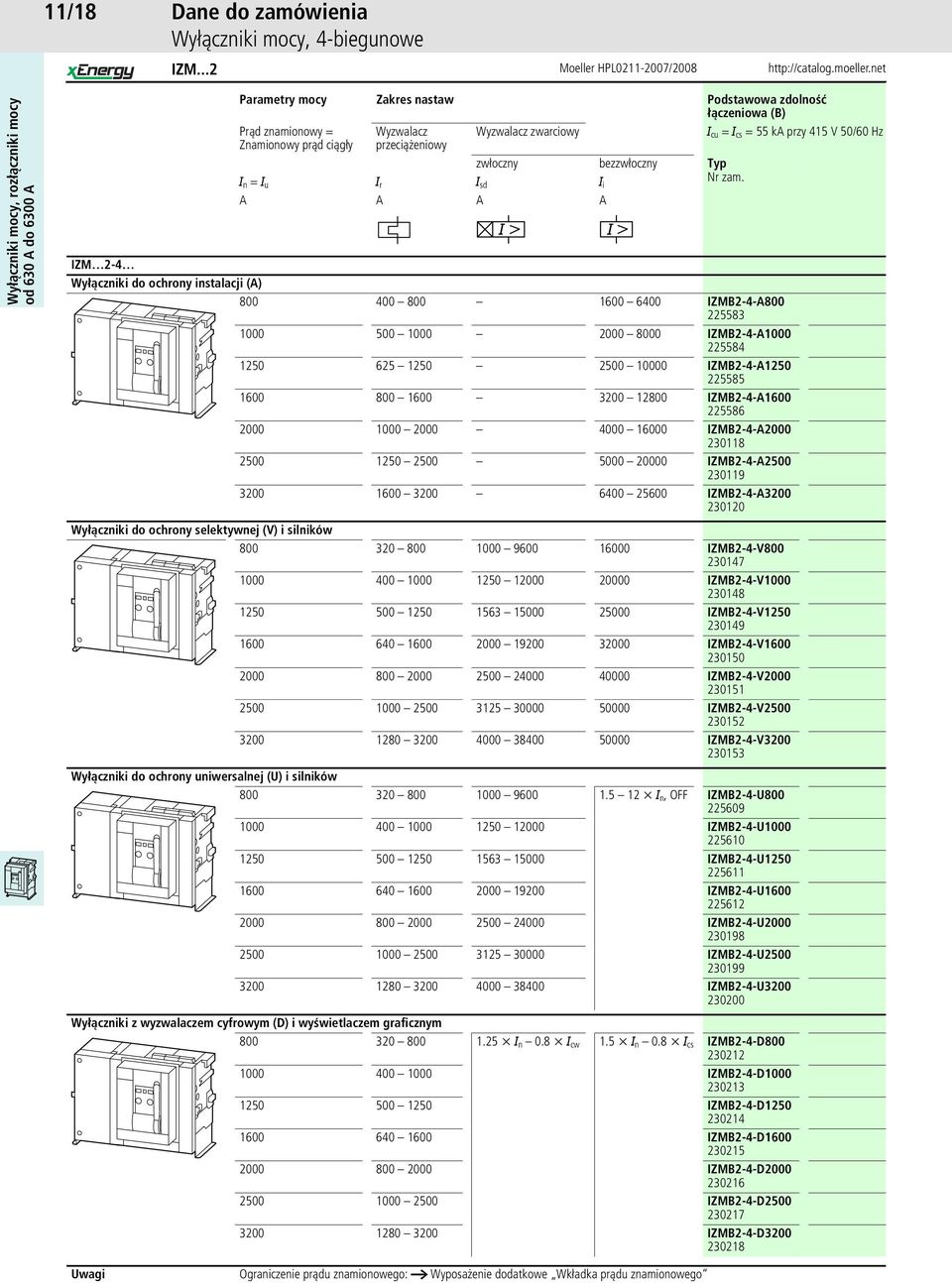

19 11/18 Wyłączniki mocy, 4-biegunowe IZM...2 Parametry mocy Zakres nastaw Podstawowa zdolność łączeniowa (B) Prąd znamionowy = Znamionowy prąd ciągły Wyzwalacz przeciążeniowy Wyzwalacz zwarciowy zwłoczny bezzwłoczny I n = I u I r I sd I i A A A A IZM 2-4 Wyłączniki do ochrony instalacji (A) IZMB2-4-A IZMB2-4-A IZMB2-4-A IZMB2-4-A IZMB2-4-A IZMB2-4-A IZMB2-4-A I I I cu = I cs = 55 ka przy 415 V 50/60 Hz Wyłączniki do ochrony selektywnej (V) i silników IZMB2-4-V IZMB2-4-V IZMB2-4-V IZMB2-4-V IZMB2-4-V IZMB2-4-V IZMB2-4-V Wyłączniki do ochrony uniwersalnej (U) i silników x I n, OFF IZMB2-4-U IZMB2-4-U IZMB2-4-U IZMB2-4-U IZMB2-4-U IZMB2-4-U IZMB2-4-U Wyłączniki z wyzwalaczem cyfrowym (D) i wyświetlaczem graficznym x I n 0.8 x I cw 1.5 x I n 0.8 x I cs IZMB2-4-D IZMB2-4-D IZMB2-4-D IZMB2-4-D IZMB2-4-D IZMB2-4-D IZMB2-4-D Ograniczenie prądu znamionowego: a Wyposażenie dodatkowe Wkładka prądu znamionowego

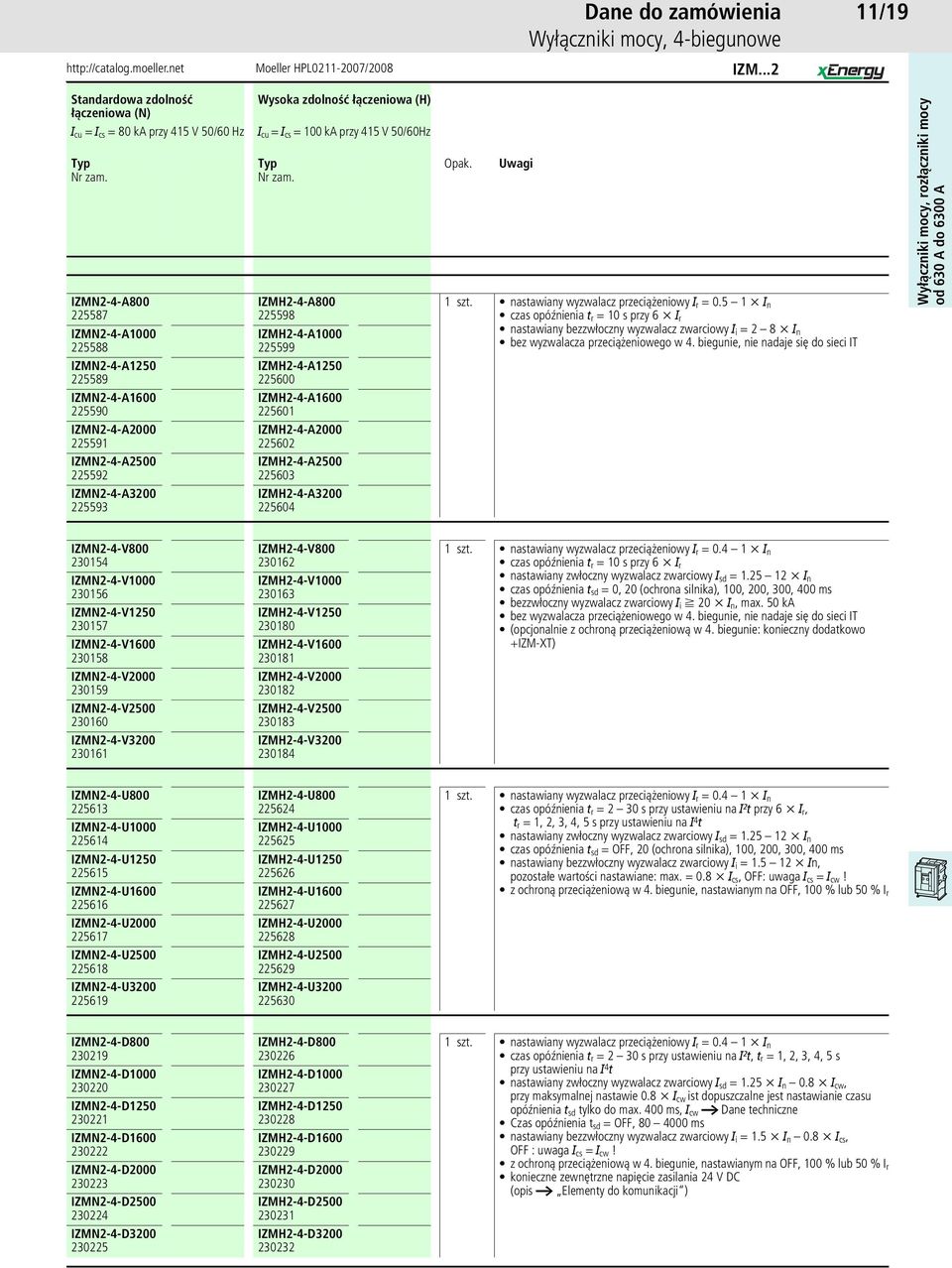

20 Wyłączniki mocy, 4-biegunowe 11/19 IZM...2 Standardowa zdolność łączeniowa (N) I cu = I cs = 80 ka przy 415 V 50/60 Hz IZMN2-4-A IZMN2-4-A Wysoka zdolność łączeniowa (H) I cu = I cs = 100 ka przy 415 V 50/60Hz IZMH2-4-A IZMH2-4-A nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 10 s przy 6 x I r nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 2 8 x I n bez wyzwalacza przeciążeniowego w 4. biegunie, nie nadaje się do sieci IT IZMN2-4-A IZMH2-4-A IZMN2-4-A IZMH2-4-A IZMN2-4-A IZMH2-4-A IZMN2-4-A IZMH2-4-A IZMN2-4-A IZMH2-4-A IZMN2-4-V IZMN2-4-V IZMN2-4-V IZMN2-4-V IZMH2-4-V IZMH2-4-V IZMH2-4-V IZMH2-4-V nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 10 s przy 6 x I r nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = 0, 20 (ochrona silnika), 100, 200, 300, 400 ms bezzwłoczny wyzwalacz zwarciowy I i f 20 x I n, max. 50 ka bez wyzwalacza przeciążeniowego w 4. biegunie, nie nadaje się do sieci IT (opcjonalnie z ochroną przeciążeniową w 4. biegunie: konieczny dodatkowo +IZM-XT) IZMN2-4-V IZMH2-4-V IZMN2-4-V IZMH2-4-V IZMN2-4-V IZMH2-4-V IZMN2-4-U IZMN2-4-U IZMN2-4-U IZMN2-4-U IZMH2-4-U IZMH2-4-U IZMH2-4-U IZMH2-4-U nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J przy 6 x I r, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = OFF, 20 (ochrona silnika), 100, 200, 300, 400 ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = x In, pozostałe wartości nastawiane: max. = 0.8 x I cs, OFF: uwaga I cs = I cw! z ochroną przeciążeniową w 4. biegunie, nastawianym na OFF, 100 % lub 50 % I r IZMN2-4-U IZMH2-4-U IZMN2-4-U IZMH2-4-U IZMN2-4-U IZMH2-4-U IZMN2-4-D IZMN2-4-D IZMN2-4-D IZMN2-4-D IZMN2-4-D IZMN2-4-D IZMH2-4-D IZMH2-4-D IZMH2-4-D IZMH2-4-D IZMH2-4-D IZMH2-4-D nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiany zwłoczny wyzwalacz zwarciowy I sd = 1.25 x I n 0.8 x I cw, przy maksymalnej nastawie 0.8 x I cw ist dopuszczalne jest nastawianie czasu opóźnienia t sd tylko do max. 400 ms, I cw a Dane techniczne Czas opóźnienia t sd = OFF, ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 1.5 x I n 0.8 x I cs, OFF : uwaga I cs = I cw! z ochroną przeciążeniową w 4. biegunie, nastawianym na OFF, 100 % lub 50 % I r konieczne zewnętrzne napięcie zasilania 24 V DC (opis a Elementy do komunikacji ) IZMN2-4-D IZMH2-4-D

21 11/20 Wyłączniki mocy, 4-biegunowe IZM...2, IZM...3 IZM 3-4 Wyłączniki do ochrony selektywnej (V) i silników Parametry mocy Prąd znamionowy = Znamionowy prąd ciągły Zakres nastaw Wyzwalacz przeciążeniowy Wyzwalacz zwarciowy zwłoczny I n = I u I r I sd I i A A A A I I bezzwłoczny Wyłączniki do ochrony uniwersalnej (U) i silników x I n, OFF Wyłączniki z wyzwalaczem cyfrowym (D) i wyświetlaczem graficznym x I n 0.8 x I cw 1.5 x I n 0.8 x I cs Ograniczenie prądu znamionowego: a Wyposażenie dodatkowe Wkładka prądu znamionowego 1) Wersja wysuwana: możliwe tylko pionowe przyłącza główne

22 Wyłączniki mocy, 4-biegunowe 11/21 IZM...2, IZM...3 Wysoka zdolność łączeniowa (H) I cu = I cs = 100 ka przy 415 V 50/60 Hz IZMH3-4-V IZMH3-4-V IZMH3-4-V6300 1) nastawiany wyzwalacz przeciążeniowy I r = x I n Czas opóźnienia t r = 10 s przy 6 x I r nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = 0, 20 (ochrona silnika), 100, 200, 300, 400 ms bezzwłoczny wyzwalacz zwarciowy I i f 20 x I n, max 50 ka bez wyzwalacza przeciążeniowego w 4. biegunie, nie nadaje się do sieci IT (opcjonalnie z ochroną przeciążeniową w 4. biegunie: konieczny dodatkowo +IZM-XT) IZMH3-4-U IZMH3-4-U IZMH3-4-U6300 1) nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J przy 6 x I r, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiany zwłoczny wyzwalacz zwarciowy I sd = x I n czas opóźnienia t sd = OFF, 20 (ochrona silnika), 100, 200, 300, 400 ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = x In, pozostałe wartości nastawiane: max. = 0.8 x I cs, OFF: uwaga I cs = I cw! z ochroną przeciążeniową w 4. biegunie, nastawianym na OFF, 100 % lub 50 % I r IZMH3-4-D IZMH3-4-D IZMH3-4-D6300 1) nastawiany wyzwalacz przeciążeniowy I r = x I n czas opóźnienia t r = 2 30 s przy ustawieniu na J, t r = 1, 2, 3, 4, 5 s przy ustawieniu na I 4 t nastawiany zwłoczny wyzwalacz zwarciowy I sd = 1.25 x I n 0.8 x I cw, przy maksymalnej nastawie 0.8 x I cw ist dopuszczalne jest nastawianie czasu opóźnienia t sd tylko do max 400 ms, I cw a Dane techniczne Czas opóźnienia t sd = OFF, ms nastawiany bezzwłoczny wyzwalacz zwarciowy I i = 1.5 x I n 0.8 x I cs, OFF : uwaga I cs = I cw! z ochroną przeciążeniową w 4. biegunie, nastawianym na OFF, 100 % lub 50 % I r konieczne zewnętrzne napięcie zasilania 24 V DC (opis a Elementy do komunikacji )

23 11/22 Rozłączniki, 3-i 4-biegunowe IN...1, IN...2, IN...3 Prąd znamionowy = Znamionowy prąd ciągły Znamionowa zdolność załączania zwarcia I n = I u I cm I cw A ka ka Znamionowa odporność na prąd krótkotrwały t = 1 s Podstawowa zdolność łączeniowa (B) Rozłączniki mocy IN IN bieg INB INB INB INB INB bieg INB INB INB INB INB IN bieg INB INB INB INB INB INB INB bieg INB INB INB INB INB INB INB IN bieg bieg Ograniczenie prądu znamionowego: a Wyposażenie dodatkowe Wkładka prądu znamionowego 1) Wersja wysuwana: możliwe tylko pionowe przyłącza główne

24 Rozłączniki, 3-i 4-biegunowe 11/23 IN...1, IN...2, IN...3 Standardowa zdolność łączeniowa (N) INN INN INN INN INN Wysoka zdolność łączeniowa (H) Rozłączniki INB1(-4)-... mają identyczną budowę z wyłącznikami IZMB1(-4)-..., jednak bez wyzwalaczy elektronicznych i bez wewnętrznych przekładników. Rozłączniki INN1(-4)-... mają identyczną budowę z wyłącznikami IZMN1(-4)-..., jednak bez wyzwalaczy elektronicznych i bez wewnętrznych przekładników. INN INN INN INN INN INN INN INN INN INH INH INH INH Rozłączniki INB2(-4)-... mają identyczną budowę z wyłącznikami IZMB2(-4)-..., jednak bez wyzwalaczy elektronicznych i bez wewnętrznych przekładników. Rozłączniki INN2(-4)-... mają identyczną budowę z wyłącznikami IZMN2(-4)-..., jednak bez wyzwalaczy elektronicznych i bez wewnętrznych przekładników. Rozłączniki INH2(-4)-... mają identyczną budowę z wyłącznikami IZMH2(-4)-..., jednak bez wyzwalaczy elektronicznych i bez wewnętrznych przekładników. INN INH INN INH INN INH INN INH INN INH INN INH INN INH INN INH INN INH INN INH INH INH INH ) INH INH INH )

25 11/24 Zwiększenie znamionowego napięcia pracy do 1000 V AC IZM2, IZM3, IZM-XZM... Bieguny Zastosowanie z aparatem podstawowym Znamionowy prąd pracy Zwiększenie znamionowego napięcia pracy do 1000 V AC 3-bieg. IZMH2-... INH2-... do 2000 A do 2500 A I e A do 3200 A Uzupełnienie typu Przy zamawianiu z aparatem podstawowym +IZM2-20-X1000V IZM2-25-X1000V IZM2-32-X1000V Znamionowe napięcie pracy 1000 V AC jest dopuszczalne tylko dla rozłączników INH2-... i INH3-... oraz dla wyłączników IZMH2-... i IZMH3-... o wysokiej zdolności łączeniowej. W danych technicznych zwrócić uwagę na ograniczenie innych parametrów. IZMH3-... INH3-... do 4000 A +IZM3-40-X1000V do 5000 A +IZM3-50-X1000V do 6300 A +IZM3-63-X1000V bieg. IZMH INH do 2000 A +IZM2-204-X1000V do 2500 A +IZM2-254-X1000V do 3200 A +IZM2-324-X1000V IZMH INH do 4000 A +IZM3-404-X1000V do 5000 A +IZM3-504-X1000V do 6300 A +IZM3-634-X1000V Elektroniczne wyzwalacze przeciążeniowe Wyzwalacz standardowy Wyzwalacz selektywny Ochrona selektywna z ochroną przed zwarciem doziemnym oraz przewodu neutralnego Uniwersalny Uniwersalny z funkcją pomiarową harmonic IZM-XZMA IZM-XZMV IZM-XZMV-XT IZM-XZMU IZM-XZMU-MH Zdalny IZM-XZMR 1) Zdalny z funkcją pomiarową harmonic IZM-XZMR-MH 1) Zamawiane oddzielnie przy potrzebie uzupełnienia. Przy zamawianiu podać numer identyfikacyjny wyłącznika mocy! Przewody wewnętrzne zamawiać osobno w miarę potrzeby: IZM-XZM-VLIS(-VLEW). Akcesoria wyzwalaczy (włącznie z modułem prądu znamionowego IZM-XRP...) trzeba zamawiać osobno. Do wyzwalaczy IZM-XZMU(...), IZM-XZMR(...) i IZM-XZMD(...) konieczny jest wtyk obwodów pomocniczych X8. W razie potrzeby zamówić wtyk obwodów pomocniczych IZM-XKL-. a Diagram ułożenia zacisków, strona 11/5 Akcesoria wyzwalaczy (włącznie z wkładką Rating-Plug IZM-XRP...) proszę zamawiać osobno. Wkładka Rating-Plug nie znajduje się w zakresie dostawy i musi być zamawiana osobno przy uaktualnieniu IZM-XZMA do IZMU(R, D). Doposażenie rozłącznika możliwe przez Moeller Field Service. Cyfrowy Cyfrowy z funkcją pomiarową harmonic IZM-XZMD IZM-XZMD-MH ) W odróżnieniu od Uzupełnienia typu +IZM-XZMR a 11/27 te elementy nie zawierają złącza komunikacyjnego IZM-XCOM-DP.
