STEROWNIKI NANO-PLC NA PRZYKŁADZIE STEROWNIKA LOGO!
|
|
- Łucja Sobczyk
- 8 lat temu
- Przeglądów:
Transkrypt

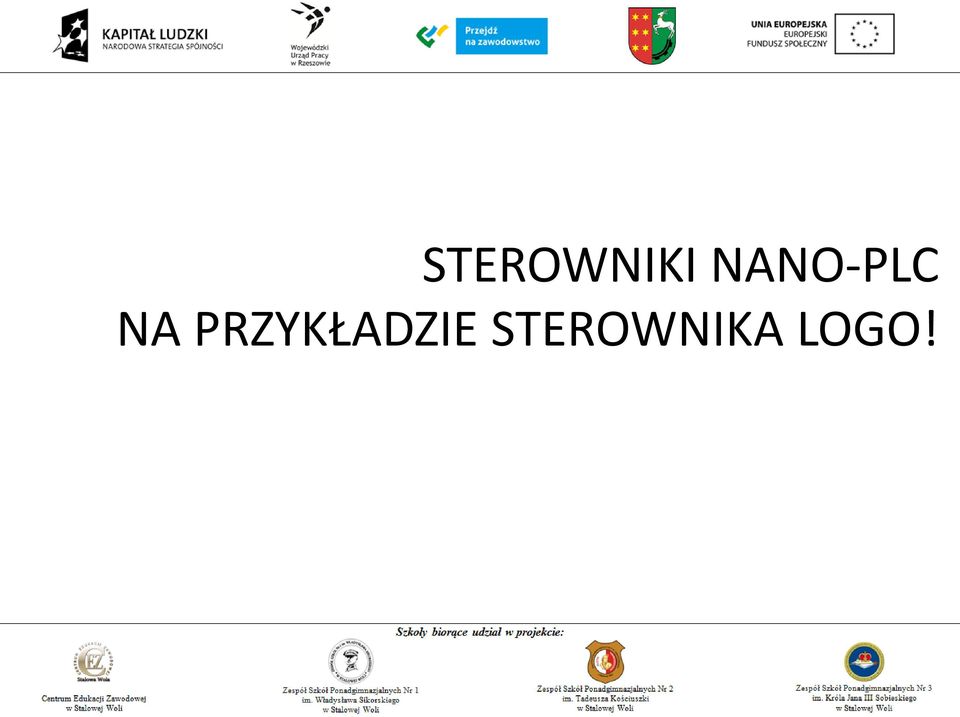

1 STEROWNIKI NANO-PLC NA PRZYKŁADZIE STEROWNIKA LOGO!

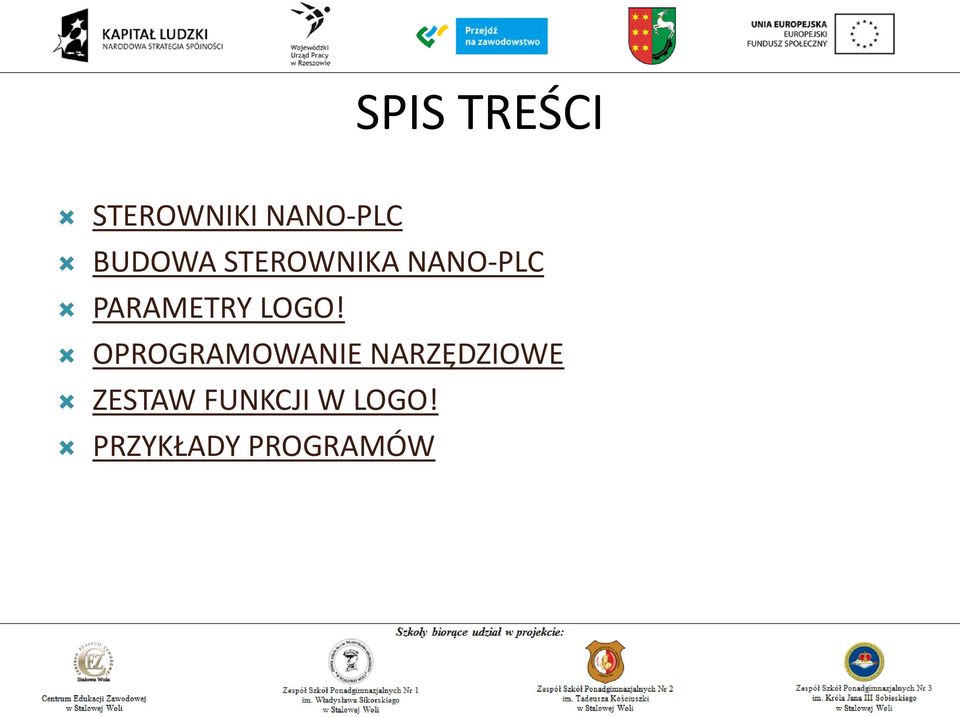

2 SPIS TREŚCI STEROWNIKI NANO-PLC BUDOWA STEROWNIKA NANO-PLC PARAMETRY LOGO! OPROGRAMOWANIE NARZĘDZIOWE ZESTAW FUNKCJI W LOGO! PRZYKŁADY PROGRAMÓW
3 STEROWNIKI NANO-PLC Sterowniki nano-plc nazywane też przekaźnikami programowalnymi są takie same jak pozostałe sterowniki PLC pod względem budowy i działania. Różnią się natomiast sposobem programowania.

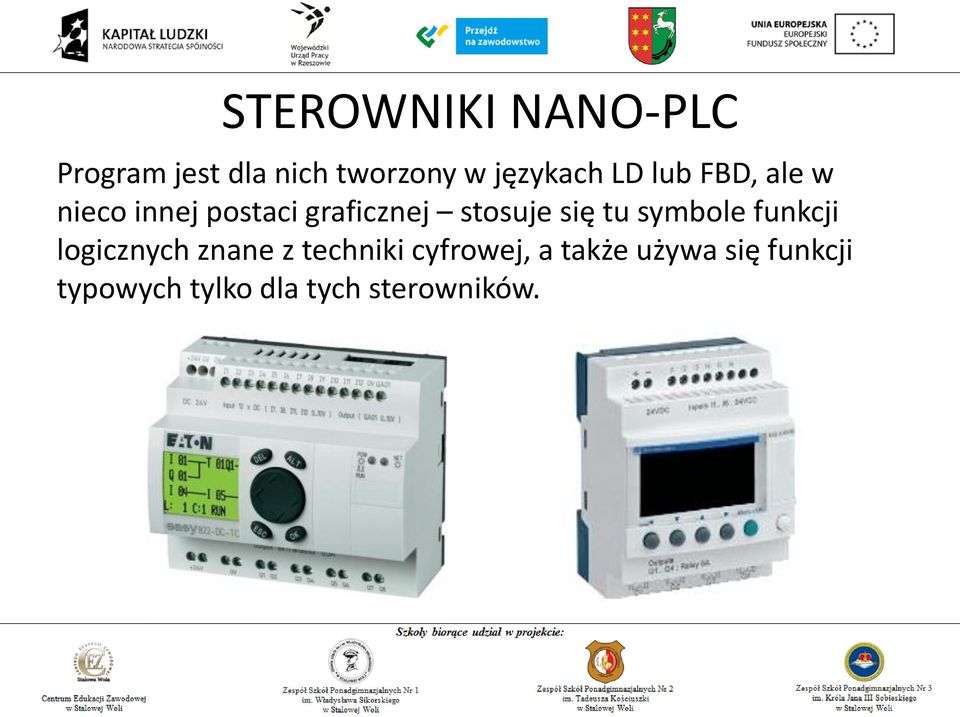

4 STEROWNIKI NANO-PLC Program jest dla nich tworzony w językach LD lub FBD, ale w nieco innej postaci graficznej stosuje się tu symbole funkcji logicznych znane z techniki cyfrowej, a także używa się funkcji typowych tylko dla tych sterowników.
5 STEROWNIKI NANO-PLC Przykładowe zastosowanie: urządzenia transportowe (przenośniki, podnośniki, platformy), automatyka budynków (oświetlenie, bramy, drzwi, rolety, nawadnianie ogrodowe), zarządzanie energią (ogrzewanie, klimatyzacja, wentylacja), sterowanie maszynami (silniki, pompy, piły), systemy zabezpieczeń (kontrola dostępu, systemy alarmowe).
6 BUDOWA STEROWNIKA NANO-PLC Sterowniki nano-plc architekturą wewnętrzną nie różnią się od pozostałych sterowników. Zawierają one mikroprocesor, pamięci ROM i RAM oraz interfejsy we/wy. Bloki wewnętrzne współpracują ze sobą wykorzystując magistrale danych, adresową i sterującą. Panel przedni jest nieco odmienny często sterowniki nano-plc są wyposażone w wyświetlacz oraz klawiaturę składającą się z kilku przycisków.
7 BUDOWA STEROWNIKA NANO-PLC: SIEMENS LOGO! Wyświetlacz Złącza wejść i wyjść Gniazdo na moduł opcjonalny Klawisze funkcyjne

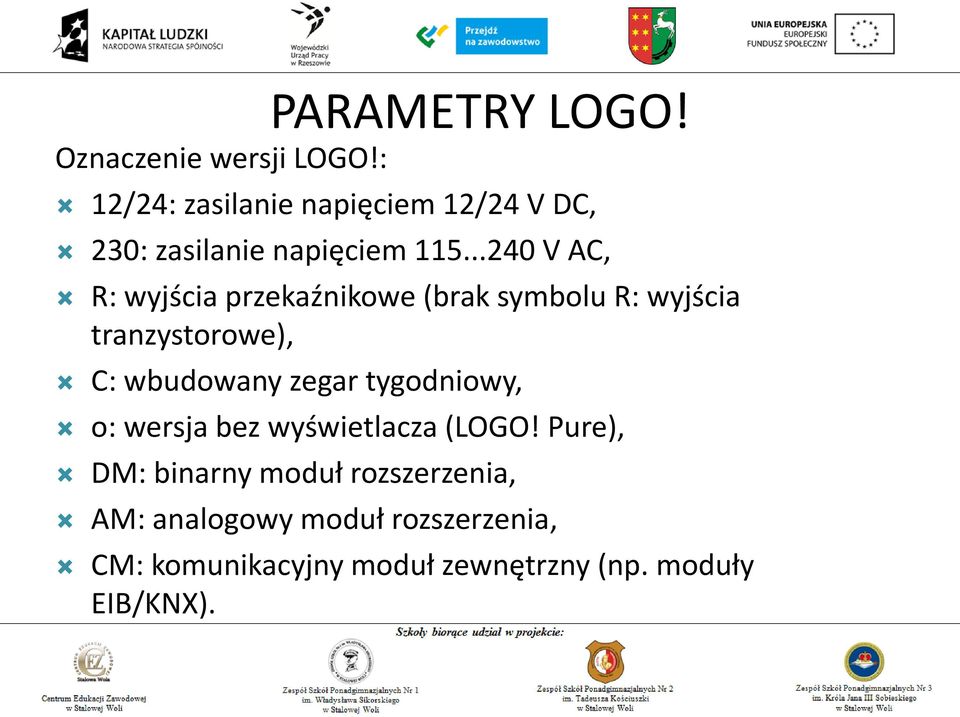

8 PARAMETRY LOGO! Oznaczenie wersji LOGO!: 12/24: zasilanie napięciem 12/24 V DC, 230: zasilanie napięciem V AC, R: wyjścia przekaźnikowe (brak symbolu R: wyjścia tranzystorowe), C: wbudowany zegar tygodniowy, o: wersja bez wyświetlacza (LOGO! Pure), DM: binarny moduł rozszerzenia, AM: analogowy moduł rozszerzenia, CM: komunikacyjny moduł zewnętrzny (np. moduły EIB/KNX).
9 PARAMETRY LOGO!
10 PARAMETRY LOGO!
11 PARAMETRY LOGO!

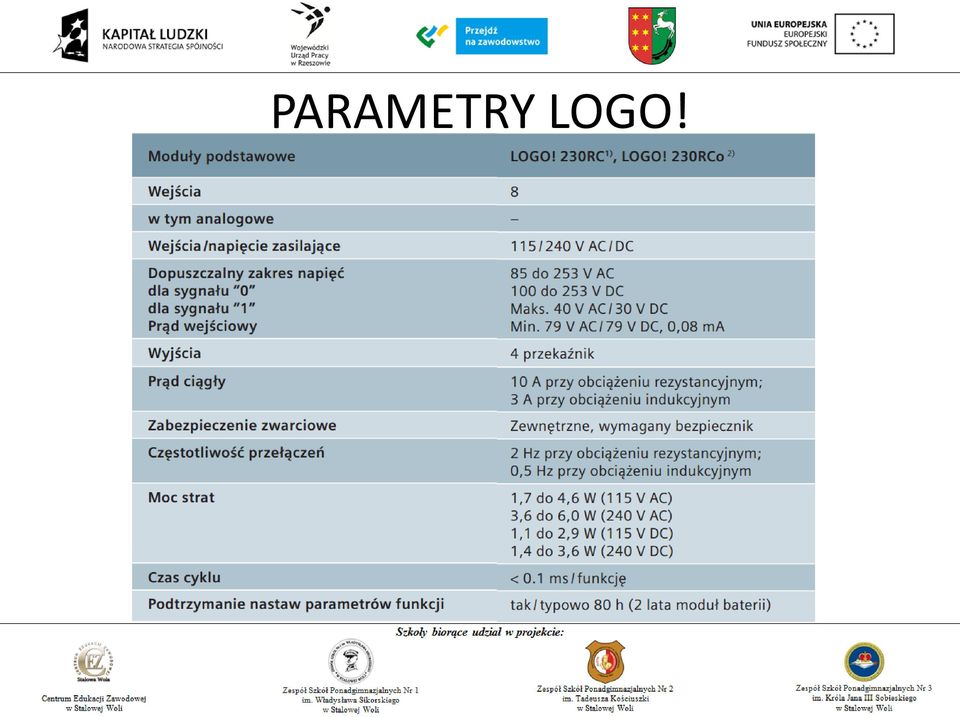

12 PARAMETRY LOGO!

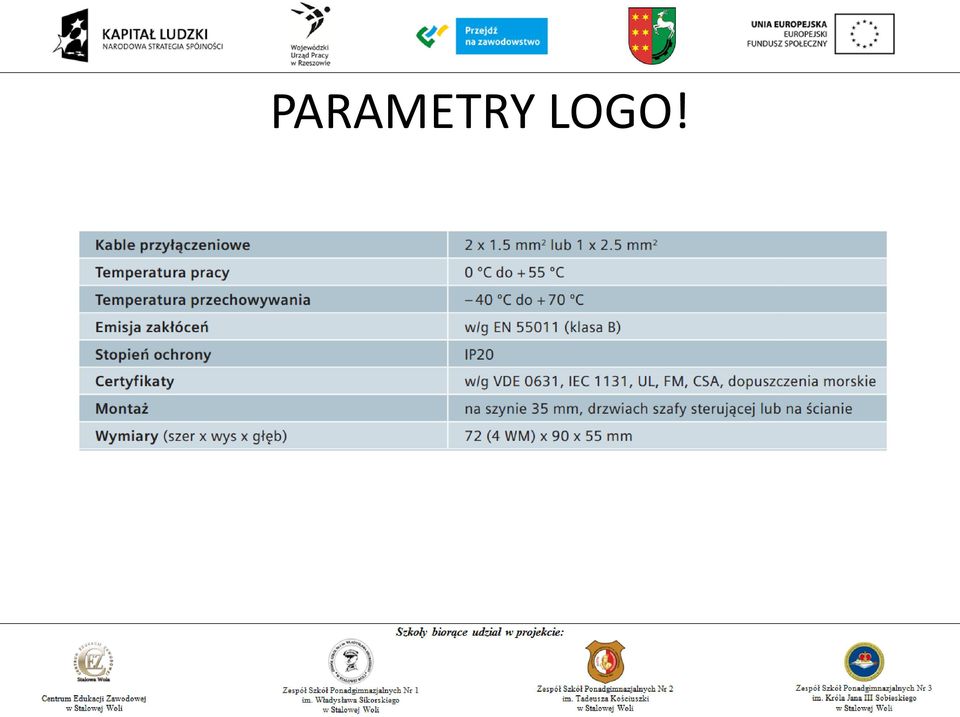

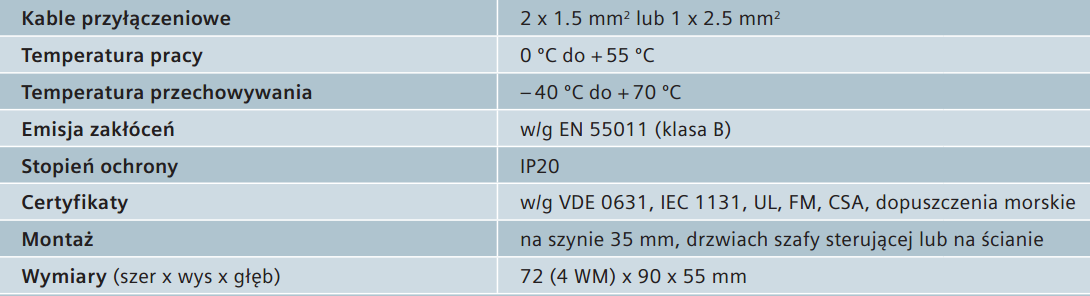

13 PARAMETRY LOGO!
14 OPROGRAMOWANIE NARZĘDZIOWE Programowanie sterowników nano-plc często jest możliwe przy pomocy klawiatury na panelu czołowym, jednak wygodniej i łatwiej jest wykorzystać do tego dołączone oprogramowanie narzędziowe. Oprogramowanie takie poza możliwością przygotowania programu i przesłania go do sterownika umożliwia także symulację pracy sterownika, testowanie połączenia, a także przygotowanie dokumentacji.

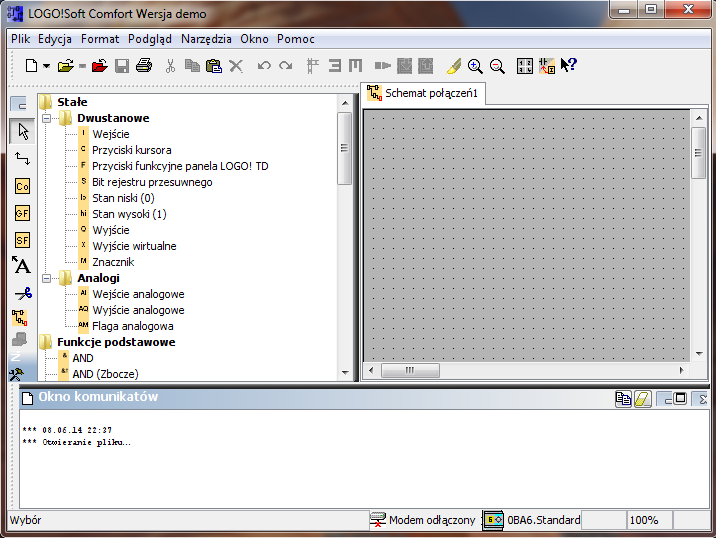

15 OPROGRAMOWANIE NARZĘDZIOWE Przykładem takiego oprogramowania jest LOGO! Soft Comfort dedykowany dla sterowników LOGO! Firmy Siemens. Drzewo instrukcji Edytor programu Pasek nawigacji
16 ZESTAW FUNKCJI W LOGO! Bloki dostępne w programie sterownika LOGO! podzielone są na cztery grupy: funkcje podstawowe (GF), funkcje specjalne (SF), konektory (Co), bloki użyte w programie (BF).

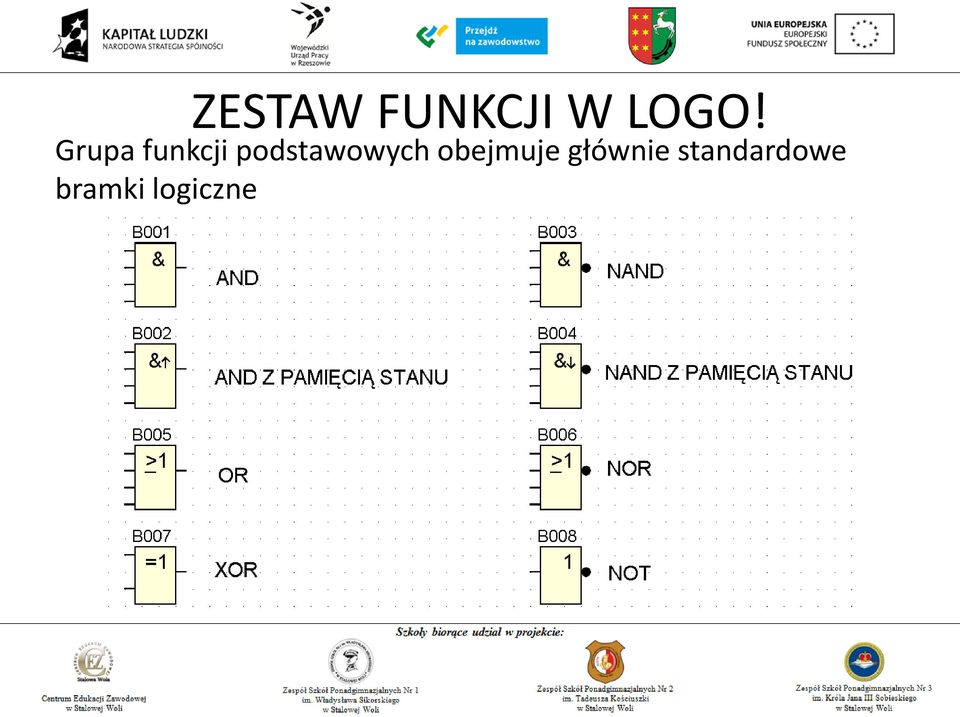

17 ZESTAW FUNKCJI W LOGO! Grupa funkcji podstawowych obejmuje głównie standardowe bramki logiczne
18 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku AND z pamięcią stanu:

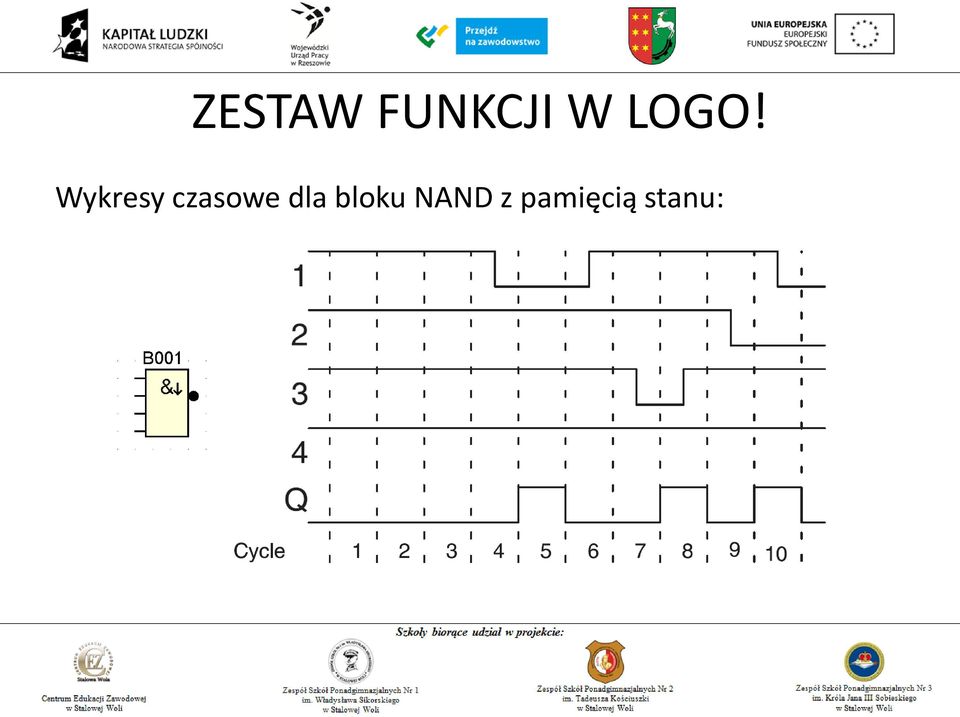

19 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku NAND z pamięcią stanu:

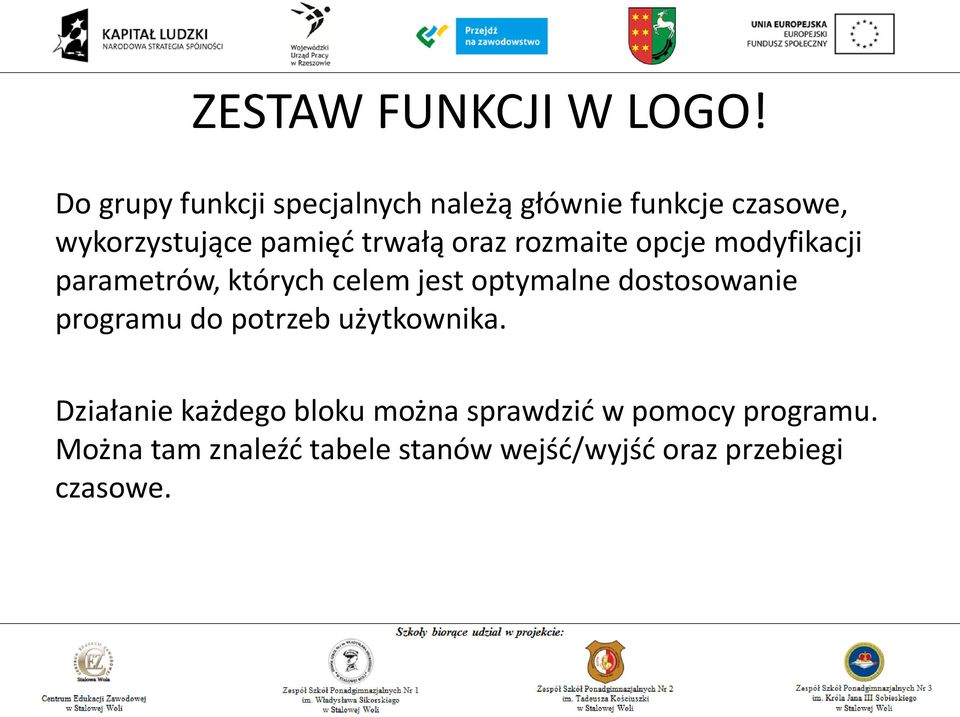

20 ZESTAW FUNKCJI W LOGO! Do grupy funkcji specjalnych należą głównie funkcje czasowe, wykorzystujące pamięć trwałą oraz rozmaite opcje modyfikacji parametrów, których celem jest optymalne dostosowanie programu do potrzeb użytkownika. Działanie każdego bloku można sprawdzić w pomocy programu. Można tam znaleźć tabele stanów wejść/wyjść oraz przebiegi czasowe.
21 Funkcje specjalne: ZESTAW FUNKCJI W LOGO!
22 Funkcje specjalne: ZESTAW FUNKCJI W LOGO!
23 Funkcje specjalne: ZESTAW FUNKCJI W LOGO!
24 Funkcje specjalne: ZESTAW FUNKCJI W LOGO!
25 Funkcje specjalne: ZESTAW FUNKCJI W LOGO!
26 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku opóźnionego włączania:
27 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku opóźnionego wyłączania:
28 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku opóźnionego włącz/wyłącz:

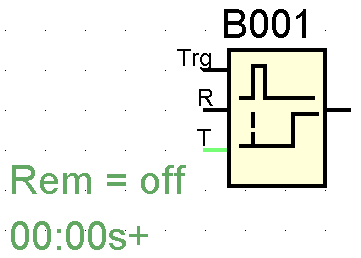

29 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku opóźnienia z podtrzymaniem:
30 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku przekaźnika czasowego z wyjściem impulsowym:
31 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku timera tygodniowego:
32 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku timera rocznego:
33 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku licznika góra/dół:
34 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku komparatora różnicy analogowej:
35 ZESTAW FUNKCJI W LOGO! Wykresy czasowe dla bloku przekaźnika zatrzaskowego:
36 PRZYKŁADY PROGRAMÓW
37 PRZYKŁADY PROGRAMÓW
38 PRZYKŁADY PROGRAMÓW
39 PRZYKŁADY PROGRAMÓW
40 Dziękuję za uwagę
