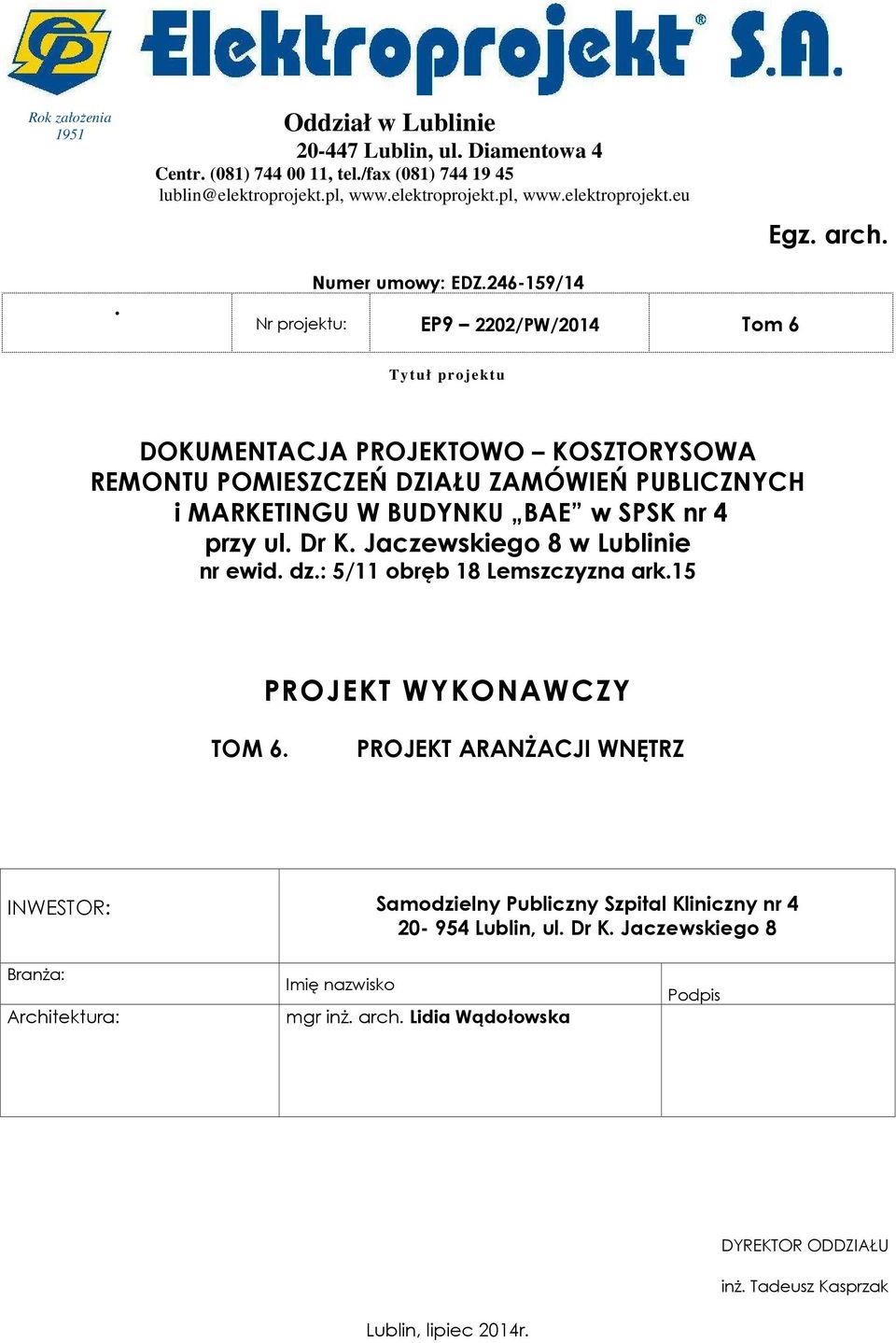

1 Rok założenia Lublin, ul. Diamentowa 4 Centr. (081) , tel./fax (081) lublin@elektroprojekt.pl, Egz. arch.. Numer umowy: EDZ /14 Nr projektu: Tom 6 Tytuł projektu DOKUMENTACJA PROJEKTOWO KOSZTORYSOWA REMONTU POMIESZCZEŃ DZIAŁU ZAMÓWIEŃ PUBLICZNYCH i MARKETINGU W BUDYNKU BAE w SPSK nr 4 przy ul. Dr K. Jaczewskiego 8 w Lublinie nr ewid. dz.: 5/11 obręb 18 Lemszczyzna ark.15 PROJEKT WYKONAWCZY TOM 6. PROJEKT ARANŻACJI WNĘTRZ INWESTOR: Samodzielny Publiczny Szpital Kliniczny nr Lublin, ul. Dr K. Jaczewskiego 8 Branża: Architektura: Imię nazwisko mgr inż. arch. Lidia Wądołowska Podpis DYREKTOR ODDZIAŁU inż. Tadeusz Kasprzak Lublin, lipiec 2014r.

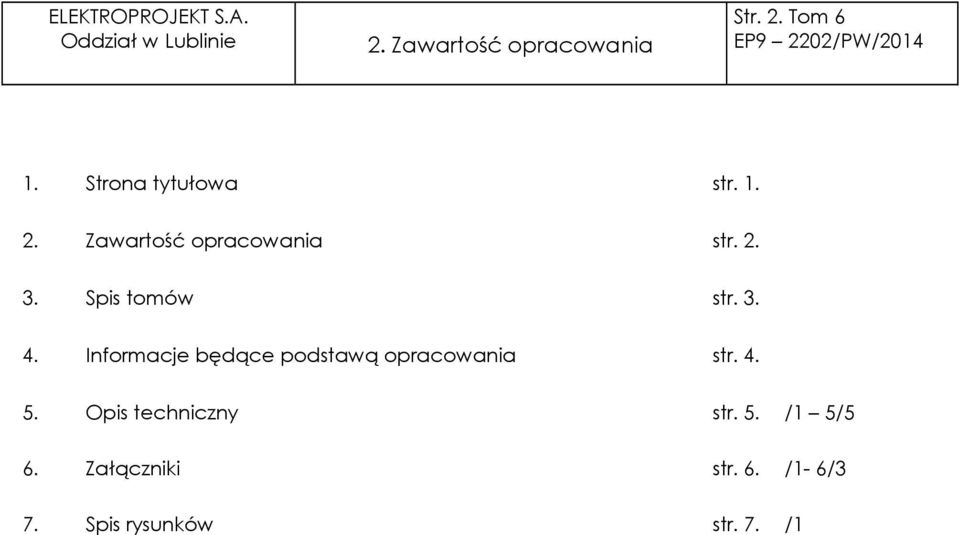

2 2. Zawartość opracowania Str. 2. Tom 6 1. Strona tytułowa str Zawartość opracowania str Spis tomów str Informacje będące podstawą opracowania str Opis techniczny str. 5. /1 5/5 6. Załączniki str. 6. /1-6/3 7. Spis rysunków str. 7. /1

3 3. Spis tomów Str. 3. Tom 6 EP9-2202/2014 DOKUMENTACJA PROJEKTOWO KOSZTORYSOWA REMONTU POMIESZCZEŃ DZIAŁU ZAMÓWIEŃ PUBLICZNYCH i MARKETINGU W BUDYNKU BAE w SPSK nr 4 przy ul. Dr K. Jaczewskiego 8 w Lublinie nr ewid. dz.: 5/11 obręb 18 ark.15 EP9-2202/PW/2014 PROJEKT WYKONAWCZY Tom 1. Tom 2. Tom 3. Tom 4. Tom 5. Tom 6. Tom 7. Architektura i instalacja sanitarna Instalacje elektryczne Instalacja sygnalizacji poż. (SAP) Instalacja antywłamaniowa Instalacja teleinformatyczna Projekt aranżacji wnętrz Specyfikacje techniczne wykonania i odbioru robót Przedmiary i kosztorysy Tom 8. Tom 9. Tom 10. Tom 11. Tom 12. Tom 13. Tom 14. Tom 15. Tom 16. Tom 17. Tom 18. Tom 19. Przedmiar robót_ robót budowlany Kosztorys inwestorski _ robót budowlanych Przedmiar robót _ instalacja sanitarna Kosztorys inwestorski _instalacja sanitarna Przedmiar robót _ instalacja elektryczna Kosztorys inwestorski _instalacja elektryczna Przedmiar robót _ instalacja sygnalizacji poż. (SAP) Kosztorys inwestorski _ instalacja sygnalizacji poż. (SAP) Przedmiar robót _ instalacja antywłamaniowa Kosztorys inwestorski _ instalacja antywłamaniowa Przedmiar robót _ instalacja teleinformatyczna Kosztorys inwestorski _ instalacja teleinformatyczna

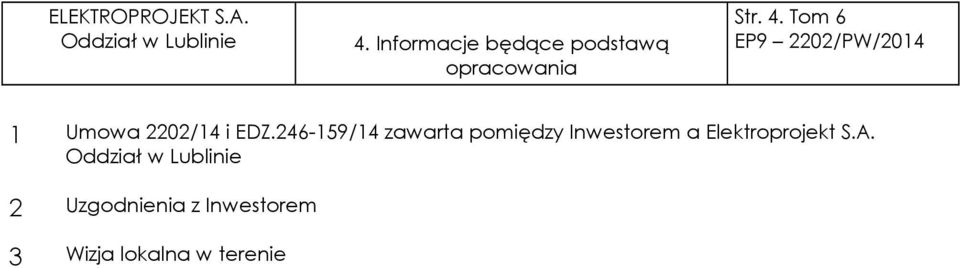

4 4. Informacje będące podstawą opracowania Str. 4. Tom 6 1 Umowa 2202/14 i EDZ /14 zawarta pomiędzy Inwestorem a Elektroprojekt S.A. 2 Uzgodnienia z Inwestorem 3 Wizja lokalna w terenie

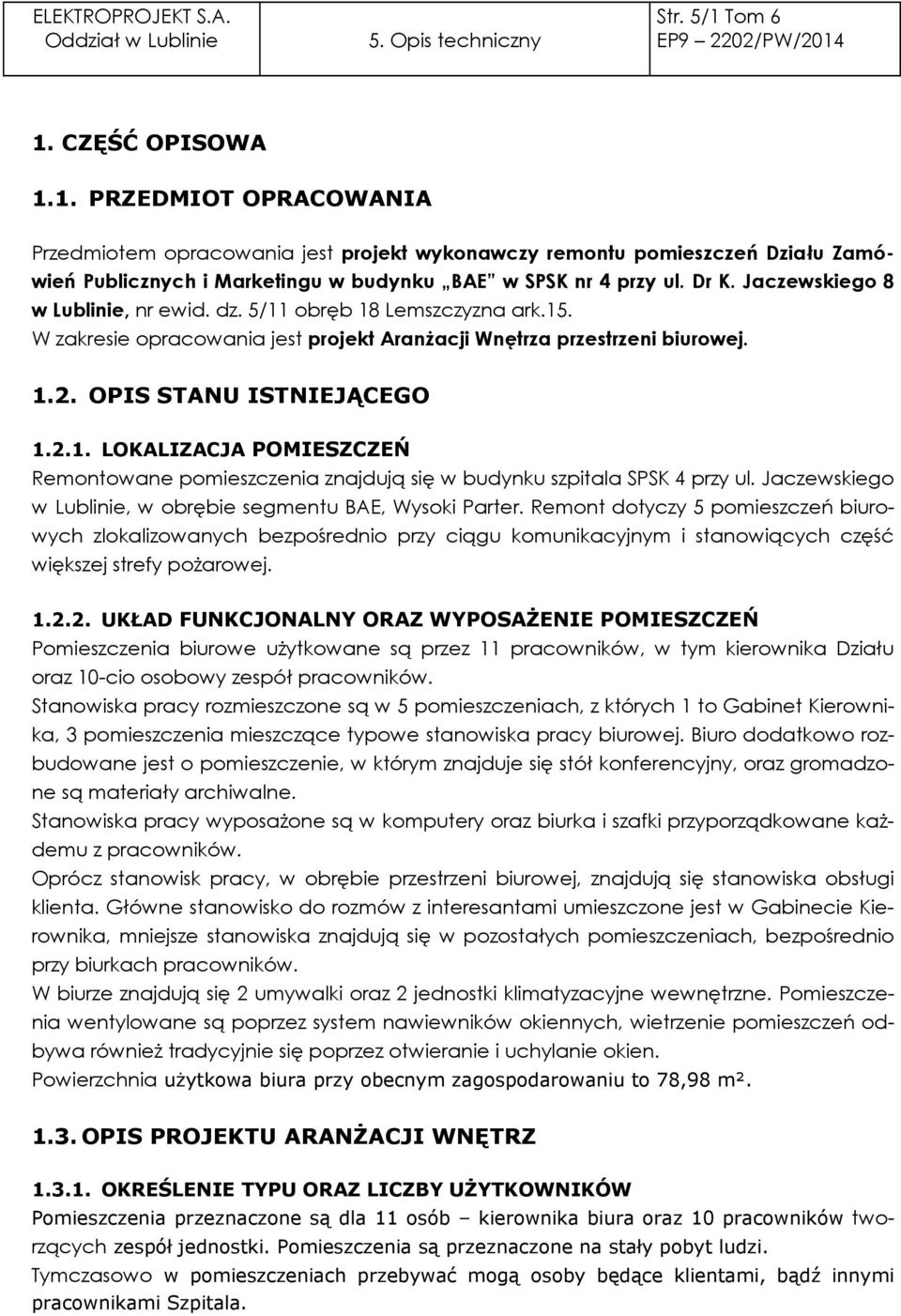

5 5. Opis techniczny Str. 5/1 Tom 6 1. CZĘŚĆ OPISOWA 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy remontu pomieszczeń Działu Zamówień Publicznych i Marketingu w budynku BAE w SPSK nr 4 przy ul. Dr K. Jaczewskiego 8 w Lublinie, nr ewid. dz. 5/11 obręb 18 Lemszczyzna ark.15. W zakresie opracowania jest projekt Aranżacji Wnętrza przestrzeni biurowej OPIS STANU ISTNIEJĄCEGO LOKALIZACJA POMIESZCZEŃ Remontowane pomieszczenia znajdują się w budynku szpitala SPSK 4 przy ul. Jaczewskiego w Lublinie, w obrębie segmentu BAE, Wysoki Parter. Remont dotyczy 5 pomieszczeń biurowych zlokalizowanych bezpośrednio przy ciągu komunikacyjnym i stanowiących część większej strefy pożarowej UKŁAD FUNKCJONALNY ORAZ WYPOSAŻENIE POMIESZCZEŃ Pomieszczenia biurowe użytkowane są przez 11 pracowników, w tym kierownika Działu oraz 10-cio osobowy zespół pracowników. Stanowiska pracy rozmieszczone są w 5 pomieszczeniach, z których 1 to Gabinet Kierownika, 3 pomieszczenia mieszczące typowe stanowiska pracy biurowej. Biuro dodatkowo rozbudowane jest o pomieszczenie, w którym znajduje się stół konferencyjny, oraz gromadzone są materiały archiwalne. Stanowiska pracy wyposażone są w komputery oraz biurka i szafki przyporządkowane każdemu z pracowników. Oprócz stanowisk pracy, w obrębie przestrzeni biurowej, znajdują się stanowiska obsługi klienta. Główne stanowisko do rozmów z interesantami umieszczone jest w Gabinecie Kierownika, mniejsze stanowiska znajdują się w pozostałych pomieszczeniach, bezpośrednio przy biurkach pracowników. W biurze znajdują się 2 umywalki oraz 2 jednostki klimatyzacyjne wewnętrzne. Pomieszczenia wentylowane są poprzez system nawiewników okiennych, wietrzenie pomieszczeń odbywa również tradycyjnie się poprzez otwieranie i uchylanie okien. Powierzchnia użytkowa biura przy obecnym zagospodarowaniu to 78,98 m² OPIS PROJEKTU ARANŻACJI WNĘTRZ OKREŚLENIE TYPU ORAZ LICZBY UŻYTKOWNIKÓW Pomieszczenia przeznaczone są dla 11 osób kierownika biura oraz 10 pracowników tworzących zespół jednostki. Pomieszczenia są przeznaczone na stały pobyt ludzi. Tymczasowo w pomieszczeniach przebywać mogą osoby będące klientami, bądź innymi pracownikami Szpitala.

6 5. Opis techniczny Str. 5/2 Tom GŁÓWNE ZAŁOŻENIA DOTYCZĄCE PROJETKOWANEJ ARANŻACJI WNĘTRZ Projekt zakłada następujące wytyczne do aranżacji wnętrz: - optymalne wykorzystanie przestrzeni pod względem rozmieszczenia jak największej możliwej na zadanej powierzchni oraz kubaturze liczby stanowisk pracy, - wydzielenie odrębnego wejścia do Gabinetu Kierownika, prowadzącego bezpośrednio z korytarza, - likwidacja wejścia do biura poprzez pomieszczenie 02 (por. plan pomieszczeń), - powiększenie pomieszczenia 05 oraz umieszczenie w nowej zabudowie dodatkowego wejścia z korytarza, - organizacja w pom. 05 przestrzeni wejściowej oraz pomocniczej (wielofunkcyjnej) aneksu kuchennego, szafy na odzież wierzchnią, stołu konferencyjnego oraz archiwum, - likwidacja sufitów podwieszanych oraz lekkiej obudowy podsufitowej maskującej nieużywane instalacje, - likwidacja umywalek umieszczonych w pom. 03 i 04 oraz montaż 1 zlewozmywaka w pom. 05, - wymiana elementów wykończenia wnętrza (wykładzina, drzwi rewizyjne do szachtów instalacyjnych, zestawy szklane, oprawy oświetleniowe, podokienniki wewnętrzne itd.), - odnowienie powierzchni ścian i sufitów, - zamiana ścian pełnych dzielących przestrzeń pracy na ściany lekkie, częściowo przeszklone, - uwzględnienie możliwości zawieszania szafek na materiały biurowe segregatory - na konstrukcji zestawów szybowych (optymalne wykorzystanie miejsca w pomieszczeniach w pobliżu stanowisk oraz powyżej biurek), - wymiana drzwi do pomieszczeń z uwzględnieniem warunków akustycznych (drzwi akustyczne w pom. 01, podwyższona akustyczność zabudowy szklanej w pom. 03 oraz 04), normowych wymiarów przejść (droga ewakuacyjna - szerokość przejścia drzwi min. 0,9 m, wysokość min. 2,0m), lokalizacja drzwi i otworów drzwiowych umożliwiająca swobodną ewakuację osób w razie zagrożenia pożarem itp., kierunek i sposób otwierania drzwi zgodny z wymogami ewakuacji oraz zapewniający komfort pracy pracowników, - propozycja kolorystyki oraz materiałów wykończenia wnętrza UKŁAD FUNKCJONALNY ORAZ ARANŻACJA POMIESZCZEŃ Projekt zachowuje istniejącą funkcję biura oraz ogólny układ funkcjonalny pomieszczeń. Zmianie podlega organizacja wejść do zespołu biurowego. Zgodnie z założeniami projektowymi, główne wejście dla pracowników lokalizuje się w projektowanej ścianie pomieszczenia 05 oddzielającej pomieszczenie od korytarza, następnie dostęp do segmentu pomieszczeń biurowych (pom. 02,03,04) zapewniają drzwi przesuwne w skrajnej części pomieszczenia. Pomieszczenia biurowe będą stanowić 1 przestrzeń ze stanowiskami pracy, oddzieloną częściowo ścianami działowymi, oraz drzwiami przesuwnymi (dot. pom ). Projektuje się osobne wejście z korytarza do Gabinetu Kierownika oraz zachowuje się istniejące powiązanie pom. 01 z pozostałą częścią biura (drzwi do pom. 02). Likwiduje się istniejące wejście do zespołu pomieszczeń umieszczone obecnie w ścianie pom. 02.

7 5. Opis techniczny Str. 5/3 Tom 6 Szczegółowy plan pomieszczeń z zaznaczonymi wejściami oraz kierunkiem otwierania drzwi, a także aranżacją i wyposażeniem stanowisk pracy przedstawia rys. 01 Projekt aranżacji wnętrz. Rzut pomieszczeń. Uwaga: W przypadku ustawienia monitorów na przeciwległych stołach, pomiędzy biurkami zastosować ekrany odbijające promieniowanie elektromagnetyczne ELEMENTY WYPOSAŻENIA ORAZ WYKOŃCZENIA WNĘTRZ - ŚCIANY I SUFITY Sufity farba akrylowa, ściany farba emulsyjna. Malowanie na styk krawędzi stropu i ściany. Do malowania ścian zastosować farby w kolorze białym oraz jasno-szarym NCS S 1000-N. Wykaz kolorystyki pomieszczeń w punkcie Kolorystyka. Sufity podwieszane rastrowe. Panele 60x60 cm z wełny mineralnej prasowanej. Rysunek sufitu por. t.1 Architektura I Instalacja Sanitarna. - ZABUDOWA SZKLANA Pomieszczenia oraz oddzielone są ścianami częściowo przeszklonymi. Przeszklenie od wysokości ok. 80cm (dostosować do wysokości podokienników wewnętrznych w pomieszczeniach, nie niżej niż projektowana wysokość blatów biurek) do wysokości górnej krawędzi ościeżnicy drzwi. Drzwi przeszklone przesuwne. Skrzydła drzwiowe oraz przeszklenia wykonać w 1 systemie konstrukcyjnym. Ramiaki mocować do sufitu oraz do stropu. Ramiaki witryn wzmocnione dodatkową poprzeczką pozwalającą na zawieszenie szafek (por. rys. 01 Rzut pomieszczeń, 03,04,05 Widok zabudowy szklanej Z1 oraz Z2). Elementy aluminiowe zabudowy szklanej malowane na kolor grafitowy (RAL 9004). Szklenie szkłem przezroczystym. Izolacyjność akustyczna zestawów szklanych oraz drzwi przesuwnych - 38dB.

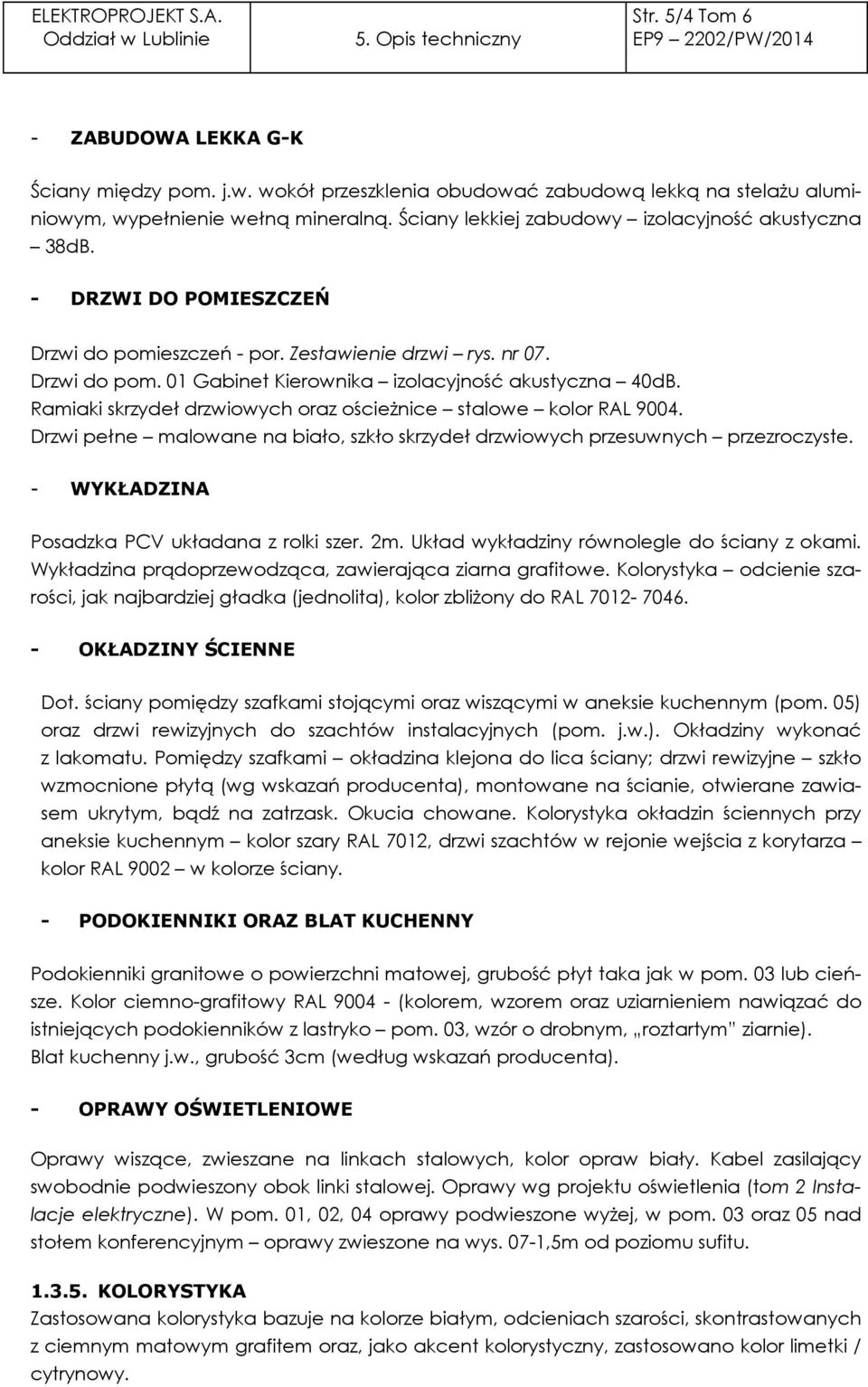

8 5. Opis techniczny Str. 5/4 Tom 6 - ZABUDOWA LEKKA G-K Ściany między pom. j.w. wokół przeszklenia obudować zabudową lekką na stelażu aluminiowym, wypełnienie wełną mineralną. Ściany lekkiej zabudowy izolacyjność akustyczna 38dB. - DRZWI DO POMIESZCZEŃ Drzwi do pomieszczeń - por. Zestawienie drzwi rys. nr 07. Drzwi do pom. 01 Gabinet Kierownika izolacyjność akustyczna 40dB. Ramiaki skrzydeł drzwiowych oraz ościeżnice stalowe kolor RAL Drzwi pełne malowane na biało, szkło skrzydeł drzwiowych przesuwnych przezroczyste. - WYKŁADZINA Posadzka PCV układana z rolki szer. 2m. Układ wykładziny równolegle do ściany z okami. Wykładzina prądoprzewodząca, zawierająca ziarna grafitowe. Kolorystyka odcienie szarości, jak najbardziej gładka (jednolita), kolor zbliżony do RAL OKŁADZINY ŚCIENNE Dot. ściany pomiędzy szafkami stojącymi oraz wiszącymi w aneksie kuchennym (pom. 05) oraz drzwi rewizyjnych do szachtów instalacyjnych (pom. j.w.). Okładziny wykonać z lakomatu. Pomiędzy szafkami okładzina klejona do lica ściany; drzwi rewizyjne szkło wzmocnione płytą (wg wskazań producenta), montowane na ścianie, otwierane zawiasem ukrytym, bądź na zatrzask. Okucia chowane. Kolorystyka okładzin ściennych przy aneksie kuchennym kolor szary RAL 7012, drzwi szachtów w rejonie wejścia z korytarza kolor RAL 9002 w kolorze ściany. - PODOKIENNIKI ORAZ BLAT KUCHENNY Podokienniki granitowe o powierzchni matowej, grubość płyt taka jak w pom. 03 lub cieńsze. Kolor ciemno-grafitowy RAL (kolorem, wzorem oraz uziarnieniem nawiązać do istniejących podokienników z lastryko pom. 03, wzór o drobnym, roztartym ziarnie). Blat kuchenny j.w., grubość 3cm (według wskazań producenta). - OPRAWY OŚWIETLENIOWE Oprawy wiszące, zwieszane na linkach stalowych, kolor opraw biały. Kabel zasilający swobodnie podwieszony obok linki stalowej. Oprawy wg projektu oświetlenia (tom 2 Instalacje elektryczne). W pom. 01, 02, 04 oprawy podwieszone wyżej, w pom. 03 oraz 05 nad stołem konferencyjnym oprawy zwieszone na wys. 07-1,5m od poziomu sufitu KOLORYSTYKA Zastosowana kolorystyka bazuje na kolorze białym, odcieniach szarości, skontrastowanych z ciemnym matowym grafitem oraz, jako akcent kolorystyczny, zastosowano kolor limetki / cytrynowy.

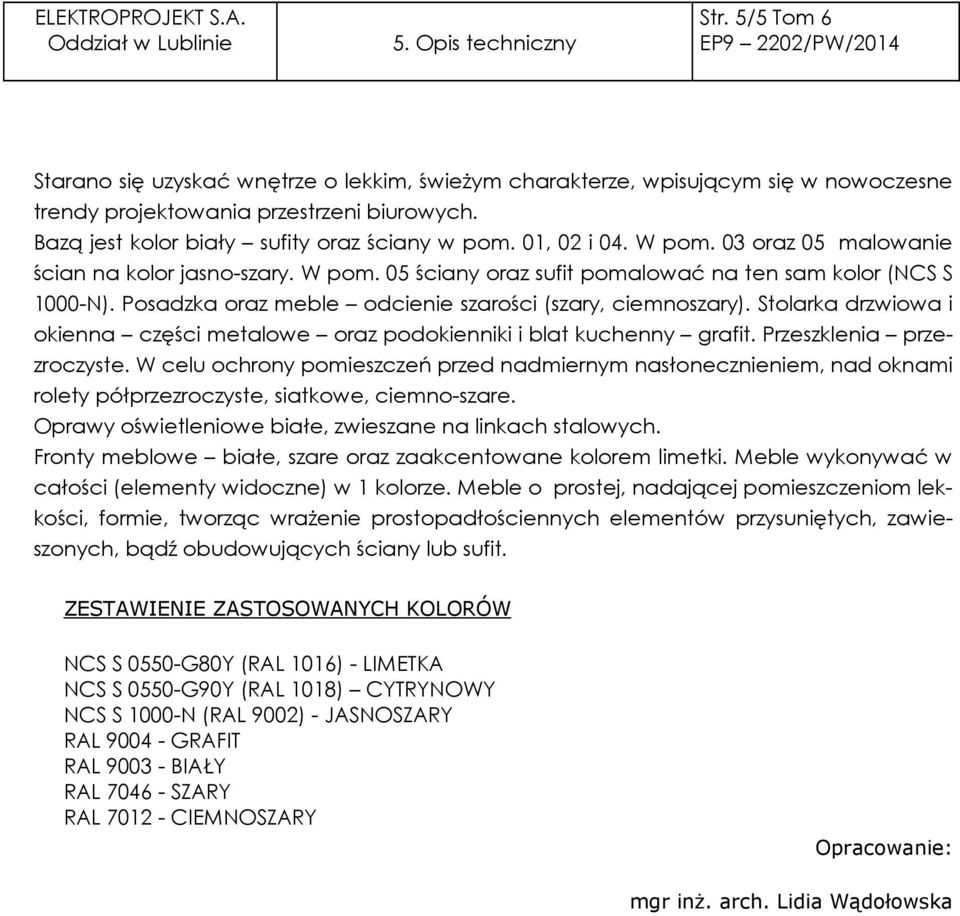

9 5. Opis techniczny Str. 5/5 Tom 6 Starano się uzyskać wnętrze o lekkim, świeżym charakterze, wpisującym się w nowoczesne trendy projektowania przestrzeni biurowych. Bazą jest kolor biały sufity oraz ściany w pom. 01, 02 i 04. W pom. 03 oraz 05 malowanie ścian na kolor jasno-szary. W pom. 05 ściany oraz sufit pomalować na ten sam kolor (NCS S 1000-N). Posadzka oraz meble odcienie szarości (szary, ciemnoszary). Stolarka drzwiowa i okienna części metalowe oraz podokienniki i blat kuchenny grafit. Przeszklenia przezroczyste. W celu ochrony pomieszczeń przed nadmiernym nasłonecznieniem, nad oknami rolety półprzezroczyste, siatkowe, ciemno-szare. Oprawy oświetleniowe białe, zwieszane na linkach stalowych. Fronty meblowe białe, szare oraz zaakcentowane kolorem limetki. Meble wykonywać w całości (elementy widoczne) w 1 kolorze. Meble o prostej, nadającej pomieszczeniom lekkości, formie, tworząc wrażenie prostopadłościennych elementów przysuniętych, zawieszonych, bądź obudowujących ściany lub sufit. ZESTAWIENIE ZASTOSOWANYCH KOLORÓW NCS S 0550-G80Y (RAL 1016) - LIMETKA NCS S 0550-G90Y (RAL 1018) CYTRYNOWY NCS S 1000-N (RAL 9002) - JASNOSZARY RAL GRAFIT RAL BIAŁY RAL SZARY RAL CIEMNOSZARY Opracowanie: mgr inż. arch. Lidia Wądołowska

10 6. Załączniki Str. 6/1 Tom 6 ZESTAWIENIE ELEMENTÓW WYKOŃCZENIA WNĘTRZA WRAZ Z WYBRANĄ KOLORYSTYKĄ Uwaga: wydruk nie odzwierciedla w pełni zastosowanych kolorów, kolory porównywać z próbnikiem. NAZWY ORAZ NUMERY KOLORÓW WEDŁUG PRÓBNIKA: NCS S 0550-G80Y (RAL 1016) - LIMETKA NCS S 0550-G90Y (RAL 1018) CYTRYNOWY NCS S 1000-N (RAL 9002) - JASNOSZARY RAL GRAFITOWY RAL BIAŁY RAL SZARY RAL 7012 CIEMNOSZARY A. POSADZKA ODCIENIE SZAROŚCI: SZARY, CIEMNOSZARY B. ŚCIANY I SUFIT BIAŁY/ JASNOSZARY / LIMETKA

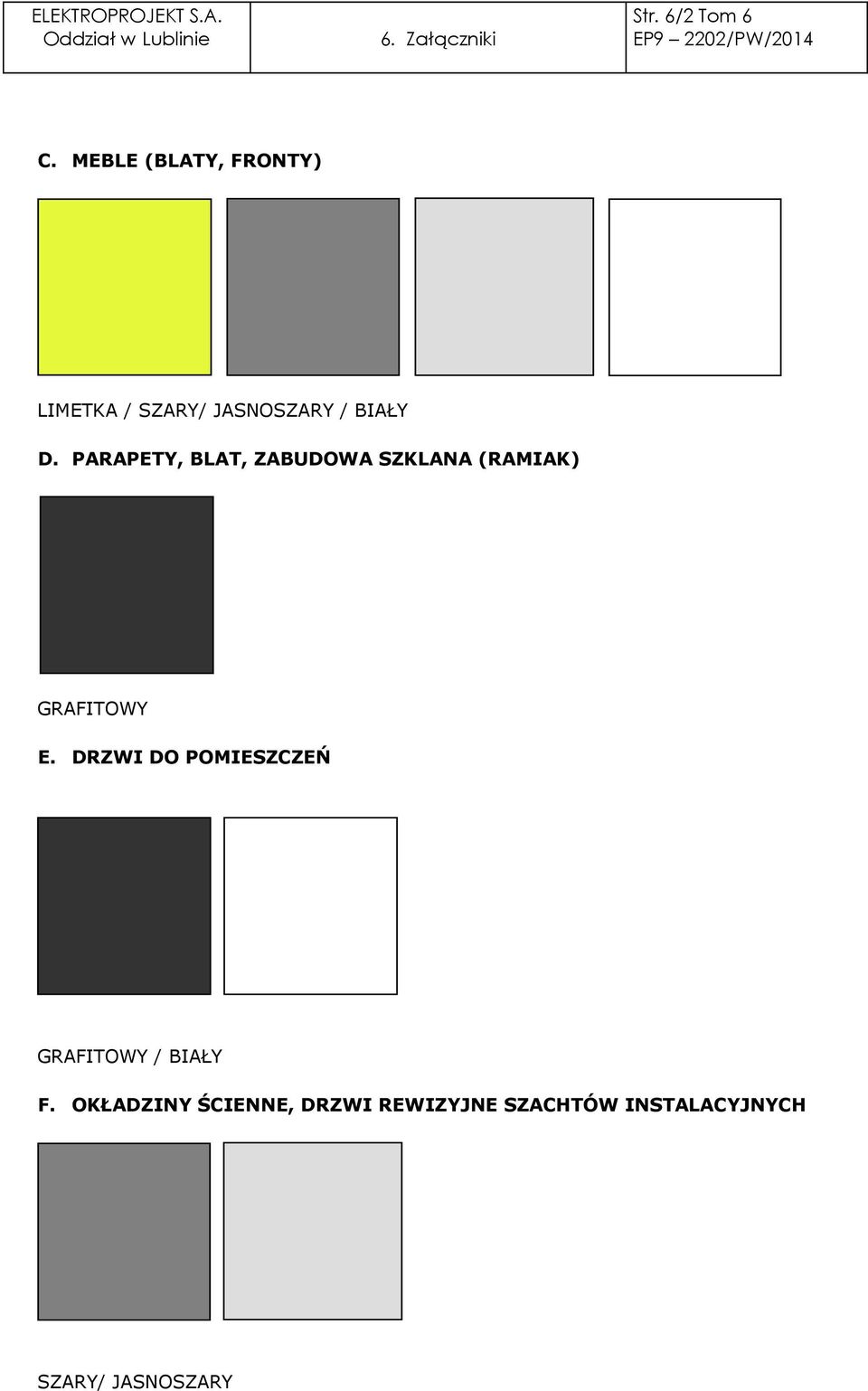

11 6. Załączniki Str. 6/2 Tom 6 C. MEBLE (BLATY, FRONTY) LIMETKA / SZARY/ JASNOSZARY / BIAŁY D. PARAPETY, BLAT, ZABUDOWA SZKLANA (RAMIAK) GRAFITOWY E. DRZWI DO POMIESZCZEŃ GRAFITOWY / BIAŁY F. OKŁADZINY ŚCIENNE, DRZWI REWIZYJNE SZACHTÓW INSTALACYJNYCH SZARY/ JASNOSZARY

12 6. Załączniki Str. 6/3 Tom 6 G. OPRAWY OŚWIETLENIOWE BIAŁY Opracowała: mgr inż. arch. Lidia Wądołowska

13 7. Spis rysunków Str. 7 Tom 1 EP9-2202/PW/2014 L.p. Tytuł rysunku Nr archiw. Uwagi; 1. Projekt aranżacji wnętrz. Rzut pomieszczeń Projekt aranżacji wnętrz. Przekrój pionowy A A Projekt aranżacji wnętrz. Rozwinięcie ściany z zabudową szklaną Z1 4. Projekt aranżacji wnętrz. Rozwinięcie ściany z zabudową szklaną Z2 5. Projekt aranżacji wnętrz. Widok ściany z aneksem kuchennym 6. Widok szklanej zabudowy Z1 oraz Z Projekt aranżacji wnętrz. Zestawienie drzwi
