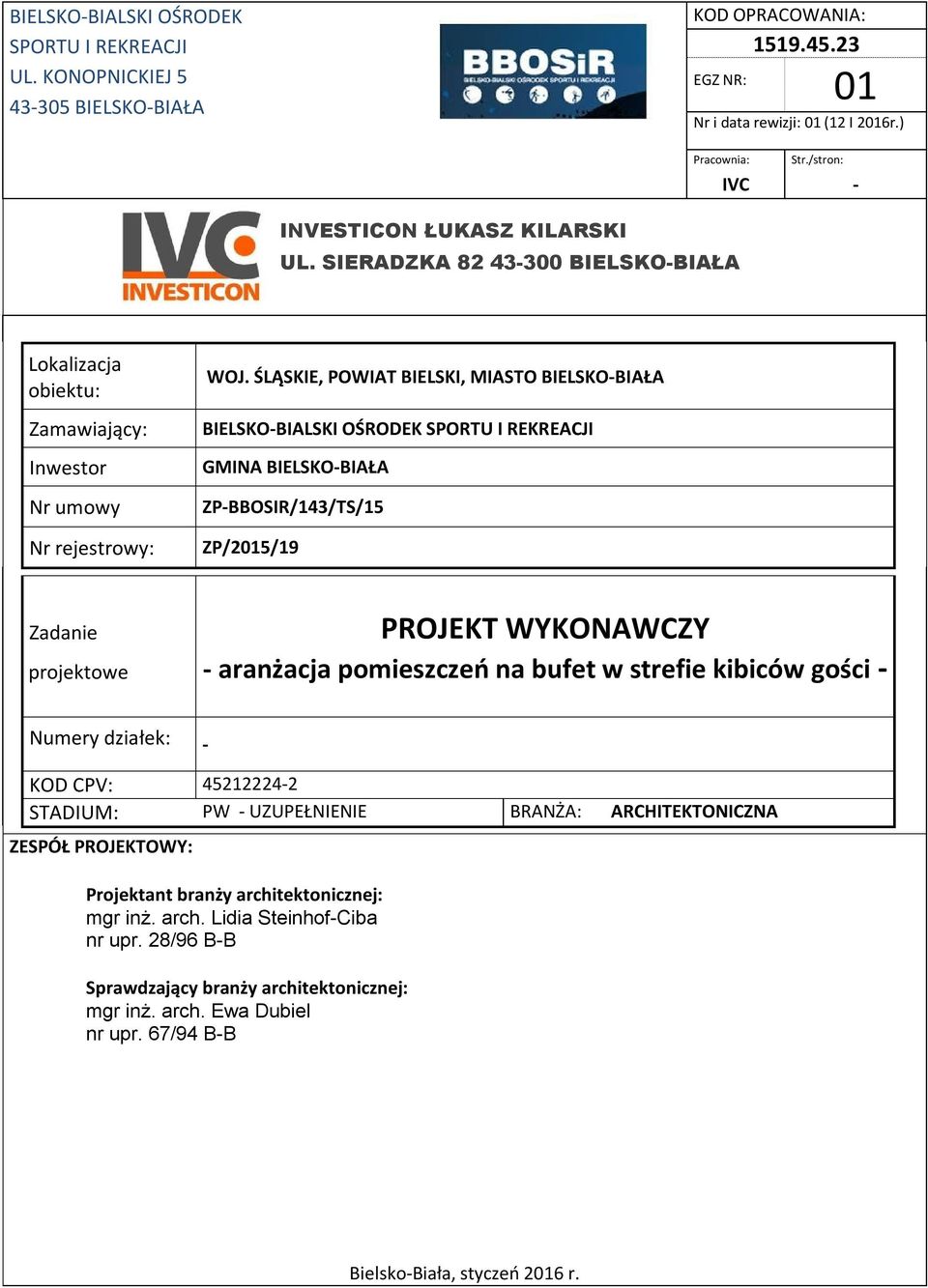

1 BIELSKO-BIALSKI OŚRODEK SPORTU I REKREACJI UL. KONOPNICKIEJ BIELSKO-BIAŁA KOD OPRACOWANIA EGZ NR 01 Nr i data rewizji 01 (12 I 2016r.) INVESTICON ŁUKASZ KILARSKI Pracownia UL. SIERADZKA BIELSKO-BIAŁA Str./stron IVC - Lokalizacja obiektu Zamawiający Inwestor Nr umowy Nr rejestrowy WOJ. ŚLĄSKIE, POWIAT BIELSKI, MIASTO BIELSKO-BIAŁA BIELSKO-BIALSKI OŚRODEK SPORTU I REKREACJI GMINA BIELSKO-BIAŁA ZP-BBOSIR/143/TS/15 ZP/2015/19 Zadanie projektowe PROJEKT WYKONAWCZY - aranżacja pomieszczeń na bufet w strefie kibiców gości - Numery działek - KOD CPV STADIUM PW - UZUPEŁNIENIE BRANŻA ARCHITEKTONICZNA ZESPÓŁ PROJEKTOWY Projektant branży architektonicznej mgr inż. arch. Lidia Steinhof-Ciba nr upr. 28/96 B-B Sprawdzający branży architektonicznej mgr inż. arch. Ewa Dubiel nr upr. 67/94 B-B Bielsko-Biała, styczeń 2016 r.

2 Budowa stadionu miejskiego w Bielsku-Białej przy ul. Rychlińskiego Aranżacja pomieszczeń na bufet w strefie kibiców gości SPIS ZAWARTOŚCI I. CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA STAN ISTNIEJĄCY STAN PROJEKTOWANY FUNKCJE POMIESZCZEŃ 8.5A/8.5B I 8.4A/8.4B ZABUDOWA POMIĘDZY POMIESZCZENIAMI 8.5A/8.5B PRZEBUDOWA INSTALACJI WEWNĘTRZNYCH UWAGI KOŃCOWE... 5 II. CZĘŚĆ RYSUNKOWA Lp. Tytuł Numer rysunku Skala Poziom P0. Aranżacja pomieszczenia na bufet dla kibiców gości. Widok z góry. Poziom P0. Przegroda trwała pomiędzy pomieszczeniami 8.5a i 8.5b. Widok od strony pomieszczenia 8.5a. Poziom P0.Przegroda trwała pomiędzy pomieszczeniami 8.5a i 8.5b. Przekroje A-A, B-B i C-C / III. ZAŁĄCZNIKI A. ANALIZA OŚWIETLENIA BUFETU B. TABELA - SZACOWANE ZAPOTRZEBOWANIE NA ENERGIĘ ELEKTRYCZNĄ CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią umowa pomiędzy Zamawiającym a Wykonawcą, wizje i inwentaryzacje w terenie, obowiązujące normy i przepisy. 2. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest zamienny projekt wykonawczy aranżacji pomieszczeń 8.4a, 8.4b i 8.5b na bufet dla kibiców przyjezdnych gości. W ramach aranżacji pomieszczeń przewiduje się m.in. budowę przegrody trwałej w pomieszczeniu 8.4b oraz pomiędzy pomieszczeniami o numerach 8.5a i 8.5b. Planuje się zabudowę wyposażenia oraz dostosowanie instalacji wewnętrznych. Strona 2 z 5

3 Budowa stadionu miejskiego w Bielsku-Białej przy ul. Rychlińskiego Aranżacja pomieszczeń na bufet w strefie kibiców gości malarskimi. W stanie istniejącym w pomieszczeniu 8.5a/8.5b znajduje się otwór w ścianie oraz podsufitowy kanał wentylacyjny. W pomieszczeniach znajdują się trzy grzejniki oraz hydrant (w miejscach przedstawionych w części rysunkowej projektu). We wszystkich pomieszczeniach istnieje oświetlenie oraz wentylacja. Pomieszczenie posiada instalację oświetlenia elektrycznego wraz z oprawami. W pomieszczeniu występują elementy instalacji ppoż. 5. STAN PROJEKTOWANY 5.1. FUNKCJE POMIESZCZEŃ 8.5a/8.5b I 8.4a/8.4b Pomieszczenia 8.5a/8.5b oraz 8.4a/8.4b mają stanowić bufet dla kibiców gości przyjezdnych z układem rotacyjnej sprzedaży (bez strefy konsumpcji). Sprzedaż artykułów spożywczych będzie się odbywać dla produktów gotowych typu fast food dostarczanych z zewnątrz (bez gotowania na miejscu). Przewiduje się wydawanie napojów zimnych i ciepłych. Gotowe produkty będą dostarczane z zewnątrz i przed spożyciem będą znajdować się w chłodziarkach podblatowych. Sprzedawane produkty będą wydawane w naczyniach jednorazowych ZABUDOWA POMIĘDZY POMIESZCZENIAMI 8.5a/8.5b Otwór w ścianie dzielący pomieszczenia 8.5a i 8.5b, mających stanowić bufet dla kibiców przyjezdnych, wypełnia się ścianą z płyt gipsowo-kartonowych wraz z drzwiami i oknem podawczym o kształtach i wymiarach wskazanych w części rysunkowej projektu. Opisana zabudowa otworu pomiędzy pomieszczeniami 8.5a i 8.5b ma służyć bezpiecznej i sprawnej obsłudze całego sektora kibiców gości z układem rotacyjnej sprzedaży. Wybrane rozwiązania projektowe przewidują budowę ściany oraz montaż stolarki o parametrach, takich jak a) ściana z płyt kartonowo - gipsowych - rama z profili przyłączeniowych U100, - profile pionowe C100, rozstaw max. co 30 cm, - konstrukcja otworów dodatkowo wzmocniona za pomocą profili systemowych, - wypełnienie z wełny mineralnej, - płyty kartonowo gipsowe gr. 12,5 mm o wzmocnionej wytrzymałości na uderzenia, - wykończenie zewnętrzne płytkami ceramicznymi; b) drzwi o wymiarach w świetle otworu 100x200 cm z demontażu (z magazynu Zamawiającego), o ognioodporności I60; c) okno o wymiarach 128x94cm (wymiar zewnętrzny ramy okna) - część górna nieotwierana, - okno podawcze część lewa nieotwierana wykonana, jako panel nieprzezierny z blachy o gr. min. 2mm; część prawa otwierana, przesuwna pionowo o wymiarach 25x50cm, czterostronnie ryglowana; - dla szyb w oknie wprowadza się efekt lustra weneckiego, - klasa szyb min. P6B według PN-EN 356 lub 4 według PN-ENV 1627, - odporność na włamanie min. klasa RC4 wg PN-EN ; d) mocowanie do istniejącej posadzki i wykończenia ścian za pomocą kotew (np. chemiczne/stalowe). Od strony wewnętrznej projektuje się blat z konglomeratu gr.3cm o wymiarach 100x40 cm na wysokości 85 cm. Blat należy zintegrować z pozostałymi blatami. Jako sposób podparcia przyjęto mocowanie do ściany murowanej i dodatkowe podparcie dwiema nogami Strona 3 z 5

4 Budowa stadionu miejskiego w Bielsku-Białej przy ul. Rychlińskiego Aranżacja pomieszczeń na bufet w strefie kibiców gości od strony zewnętrznej z rur kwadratowych ze stali nierdzewnej kwasoodpornej (30x30x3mm) PRZEBUDOWA I ORGANIZACJA POMIESZCZEŃ 8.5b ORAZ 8.4a/8.4b Praca w pomieszczeniach 8.5b oraz 8.4a/8.4b mających stanowić razem bufet dla kibiców gości przyjezdnych będzie odbywać się w określonych godzinach w wymiarze czasowym krótszym niż 4 godziny pracy na dobę. Planowane wyposażenie obejmuje meble i sprzęty pozwalające na sprzedaż produktów żywnościowych, zgodnie z wymaganiami sanitarnymi. Pomieszczenie 8.4b projektuje się, jako toaletę dla personelu bufetu. Z pomieszczenia wydziela się za pomocą ścianki g-k ubikację, którą wyposaża się w sedes stalowy (z magazynu Zamawiającego) ze spłuczką dwuprzyciskową dostarczoną w komplecie przez Wykonawcę zabudowaną w ścianie oddzielony od reszty pomieszczenia ścianką z płyt kartonowo gipsowych. Oddzielenie pomieszczenia ubikacji projektuje się, jako ściankę gipsowokartonową z drzwiami o wymiarach w świetle otworu 80x200 cm. Konstrukcję ściany i jej parametry projektuje się jak dla zabudowy otworu pomiędzy pomieszczeniami 8.5a i 8.5b (bez dodatkowego wzmocnienia profili). W pomieszczeniu 8.4b umieszcza się umywalkę ceramiczną naścienną z baterią oraz zawór czerpalny. Pomieszczenia 8.5b oraz 8.4a projektuje się, jako bufet dla gości przyjezdnych z wydzieloną strefą zmywania oraz przygotowania posiłków. W pomieszczeniu 8.4a zaprojektowano strefę zmywania wyposażoną w umywalkę ceramiczną z baterią nablatową, zlew stalowy jednokomorowy z ociekaczem z demontażu (wg wskazania Zamawiającego) oraz bateria z wyciąganą wylewką, blat z konglomeratu gr. 3 cm w kolorze szarym na wysokości 85 cm (zabudowa szafkami o module 40-60cm), chłodziarko-zamrażarkę podblatową na wyroby gotowe, pojemnik podblatowy z tworzywa sztucznego z klapą na zużyte naczynia jednorazowe o pojemności 60 litrów, szafę ubraniową dla obsługi o wysokości 200 cm, szafę na środki czystości o wysokości 200 cm z drzwiami rozsuwanymi i otworami wentylacyjnymi. W pomieszczeniu 8.5b zaprojektowano strefę przygotowania posiłków o wyposażeniu chłodziarka na napoje ( wysokość maksymalna 200 cm), szafa z półkami na naczynia jednorazowe o wysokości 200 cm, dwie chłodziarko-zamrażarki podblatowe na wyroby gotowe, blat z konglomeratu gr. 3cm w kolorze szarym na wysokości 85 cm (zabudowa szafkami o module 40-60cm), otwory technologiczne (wraz z gniazdem zasilającym) dla kompletnej aparatury do konsumpcji schłodzonego piwa, pojemnik podblatowy z tworzywa sztucznego z klapą na zużyte naczynia jednorazowe o pojemności 60 litrów. W celu umożliwienia wyposażenia pomieszczeń 8.4a i 8.5b według powyższego zestawienia planuję się likwidację dwóch z trzech istniejących grzejników, w tym przeniesienie grzejnika z pomieszczenia 8.4a do pomieszczenia 8.4b. Dodatkowe wyposażenie bufetu dla kibiców przyjezdnych nieujęte w części rysunkowej projektu stanowić będą sprzęty AGD typu mikrofalówka, samowary, czajniki elektryczne według wytycznych Zamawiającego. Strona 4 z 5

5 Budowa stadionu miejskiego w Bielsku-Białej przy ul. Rychlińskiego Aranżacja pomieszczeń na bufet w strefie kibiców gości W pomieszczeniu 8.5a projektuje się pojemnik wolnostojący z klapą z tworzywa sztucznego na zużyte naczynia jednorazowe o pojemności 60 litrów. Ściany pomieszczeń 8.5b, 8.4a oraz 8.4b powinny być wyłożone gładką zmywalną glazurą do wys. 2 m, a ścianę powyżej zaleca się pomalować farbą zmywalną. Szafy oraz szafki i blaty powinny być łatwe w utrzymaniu i zmywalne. Wszystkie elementy, ich rozmieszczenie i wymiary zostały przedstawione w części rysunkowej projektu. 6. PRZEBUDOWA INSTALACJI WEWNĘTRZNYCH W pomieszczeniach 8.4a, 8.4b, 8.5a oraz 8.5b ze względu na nową aranżację niezbędna jest przebudowa sieci wewnętrznych wodnej, kanalizacyjnej, wentylacyjnej, elektrycznej (w tym montaż podlicznika) oraz zmiana oświetlenia (wymiana opraw wraz z okablowaniem). Niezbędne jest, aby w ramach zadania zdemontować istniejący hydrant w pom. 8.5a i zabudować powstałą lukę w sposób spójny z okładziną ściany, na której hydrant się znajduje. Po zdemontowaniu hydrant należy przekazać na magazyn Zamawiającego. Projekty branżowe przebudowy sieci zostaną opracowane przez Wykonawcę i przedstawione do akceptacji Zamawiającego. Wstępna szacowana sumaryczna moc elektryczna wszystkich urządzeń wyposażenia bufetu nie powinna przekroczyć 37kW. W ramach przebudowy instalacji elektrycznej należy przewidzieć montaż podlicznika w pomieszczeniu 8.5b (sąsiadującego z rozdzielnią). Z uwagi na brak dostępu światła słonecznego projektuje się wymianę opraw oświetleniowych wraz z okablowaniem (jak w treści opracowania poniżej). 7. UWAGI KOŃCOWE wymaganym jest, aby wszystkie elementy montowanej przegrody pomiędzy pomieszczeniami 8.5a i 8.5, urządzenia sanitarne oraz elementy aranżacji wnętrz zostały dopasowane pod względem zastosowanych rozwiązań oraz kolorystyki do istniejących już elementów podobnego typu w obiekcie, przed wykonaniem czynności montażowych konieczne jest przeprowadzenie inwentaryzacji miejsca wstawienia stolarki (otwór pomiędzy pomieszczeniami 8.5a i 8.5a), a także pomieszczeń 8.5b, 8.4a i 8.4b, zastosowane rozwiązania dotyczące przegrody między pomieszczeniami 8.5a i 8.5b mają charakter antywandalowy, zapewniający bezpieczeństwo osób obsługujących bufet dla kibiców przyjezdnych, szczegółowe rozwiązania i sposób montażu projektowanych elementów należy przyjąć według zaleceń producenta po akceptacji Zamawiającego, wbudowywane materiały należy dobrać w technologii i o parametrach zapewaniających bezawaryjne i bezpieczne użytkowanie, wszystkie roboty należy wykonywać zgodnie z obowiązującymi normami, przepisami, zasadami sztuki budowlanej, a także z obowiązującymi przepisami BHP, po wcześniejszej akceptacji Inżyniera Kontraktu i Zamawiającego. Strona 5 z 5

6

7 INWESTOR BIURO PROJEKTOWE/WYKONAWCA Investicon Łukasz Kilarski ul. Sieradzka Bielsko-Biała tel GŁÓWNE ZADANIE PROJEKTOWE TEMAT PROJEKTU ADRES m. Bielsko-Biała, powiat bielski woj. śląskie AUTORZY I WSPÓŁAUTORZY PROJEKTANT mgr inż.arch. Lidia Steinhof-Ciba upr. 28/96 B-B SPRAWDZAJĄCY mgr inż.arch. Ewa Dubiel upr. 67/94 B-B PODPIS TREŚĆ RYSUNKU Poziom P0. Przegroda trwała pomiędzy pomieszczeniami 8.5a i 8.5b. Widok od strony pomieszczenia 8.5a. DATA BRANŻA FAZA SKALA NUMER RYSUNKU styczeń 2016 r. ARCH. Wszelkie prawa autorskie do niniejszego rysunku i związanych z nim projektów są zastrzeżone dla firmy Investicon. Jakiekolwiek powielanie lub reprodukowanie bez zgody firmy Investicon oraz udostępnianie osobom trzecim jest zabronione. PW 120 2

8 INWESTOR BIURO PROJEKTOWE/WYKONAWCA Investicon Łukasz Kilarski ul. Sieradzka Bielsko-Biała tel GŁÓWNE ZADANIE PROJEKTOWE TEMAT PROJEKTU ADRES m. Bielsko-Biała, powiat bielski woj. śląskie AUTORZY I WSPÓŁAUTORZY PROJEKTANT mgr inż.arch. Lidia Steinhof-Ciba upr. 28/96 B-B SPRAWDZAJĄCY mgr inż.arch. Ewa Dubiel upr. 67/94 B-B TREŚĆ RYSUNKU PODPIS Poziom P0. Przegroda trwała pomiędzy pomieszczeniami 8.5a i 8.5b. Przekroje A-A, B-B i C-C DATA BRANŻA FAZA SKALA NUMER RYSUNKU 30 X 2015 r. ARCH. Wszelkie prawa autorskie do niniejszego rysunku i związanych z nim projektów są zastrzeżone dla firmy Investicon. Jakiekolwiek powielanie lub reprodukowanie bez zgody firmy Investicon oraz udostępnianie osobom trzecim jest zabronione. PW 120 3

9 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Klient N/A Projektował Konrad Sokołowski Opis projektu Optymalizacja oświetlenia Wyniki obliczeń uzyskane są w oparciu o wzorcowe źródła oświetlenia. W rzeczywistości mogą się one nieznacznie zmienić. Gwarancja na oprawy oświetleniowe nie obejmuje danych tych opraw. Producent nie odpowiada za szkody powstałe w wyniku użytkowania programu. Strona 1/16

10 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Spis treści Strona tytułowa 1 Spis treści 2 1 Dane oprawy 1.1 CREE, CREE WS Series Wet Locati... (!WS-E A) Arkusz danych 3 2 Rozmieszczenie Oświetlenia 2.1 Opis, Rozmieszczenie Oświetlenia Plan pomieszczenia Skrót wyników, Rozmieszczenie Oświetlenia Podgląd wyników, POM. SPRZEDAŻY Podgląd wyników, TOALETA Podgląd wyników, BUFET Wyniki obliczeń, Rozmieszczenie Oświetlenia Tabela, POM. SPRZEDAŻY (E) Tabela, TOALETA (E) Tabela, BUFET (E) Rozkład izolinii, POM. SPRZEDAŻY (E) Rozkład izolinii, TOALETA (E) Rozkład izolinii, BUFET (E) D luminancja, Widok D Pseudo kolory, Widok 1 (E) 16 Strona 2/16

11 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Dane oprawy 1.1 CREE, CREE WS Series Wet Locati... (!WS-E A) Arkusz danych Produkt CREE!WS-E A CREE WS Series Wet Location Linear 38Watt Dane oprawy Obliczenia kosztów 100% Skuteczność świetlna lm/w Klasyfikacja A % 4.4% CIE Flux Codes UGR 4H 8H (20%, 50%, 70%) C0 / C / 23.9 Układ zapłonowy Moc oprawy 38 W Długość 1283 mm Szerokość 145 mm Wysokość 101 mm Wyposażenie Ilość 1 Oznaczenie 120 LED XH-G 4K Kolor 4000 Strum. św lm Oddawanie kolorów 70 Strona 3/16

12 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Rozmieszczenie Oświetlenia 2.1 Opis, Rozmieszczenie Oświetlenia Plan pomieszczenia 0 N Strona 4/16

13 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Rozmieszczenie Oświetlenia 2.1 Opis, Rozmieszczenie Oświetlenia Plan pomieszczenia Ściana x y Długość Współ. odbicia m m 4.82 m 50.0 % m m 0.32 m 50.0 % m m 0.60 m 50.0 % m m 0.33 m 50.0 % m m 6.40 m 50.0 % m m 3.18 m 50.0 % m m 0.77 m 50.0 % m m 0.40 m 50.0 % m m 0.74 m 50.0 % m m 0.15 m 50.0 % m m 0.11 m 50.0 % m m 0.35 m 50.0 % m m 0.99 m 50.0 % m m 0.72 m 50.0 % m m 3.04 m 50.0 % m m 4.93 m 50.0 % m m 3.30 m 50.0 % m m 7.83 m 50.0 % m m 0.36 m 50.0 % Podłoga Sufi Wysokość pomieszcz Płaszczyzna robocza 3.30 m % 70.0 % Strona 5/16

14 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Rozmieszczenie Oświetlenia 2.2 Skrót wyników, Rozmieszczenie Oświetlenia Podgląd wyników, POM. SPRZEDAŻY N Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość obszaru pomiarowego 0.75 m Współcz. utrzymania 0.95 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(79.70 m2) lm 304 W 3.81 W/m2 Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 343 lx Min. natężenie oświetlenia Emin 208 lx Max. natężenie oświetlenia Emax 432 lx Równomierność n1 Emin/Em (0.61) Równomierność n2 Emin/Emax (0.48) Typ Nr \Producent CREE 1 8 Nr zamówienia!ws-e a Nazwa oprawy CREE WS Series Wet Location Linear 38Watt Źródła oświetlenia 1 x 120 LED XH-G 4K / 4000 lm Strona 6/16

15 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Skrót wyników, Rozmieszczenie Oświetlenia Podgląd wyników, TOALETA N Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość obszaru pomiarowego 0.75 m Współcz. utrzymania 0.95 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(79.70 m2) lm 304 W 3.81 W/m2 Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 447 lx Min. natężenie oświetlenia Emin 229 lx Max. natężenie oświetlenia Emax 671 lx Równomierność n1 Emin/Em (0.51) Równomierność n2 Emin/Emax (0.34) Typ Nr \Producent CREE 1 8 Nr zamówienia!ws-e a Nazwa oprawy CREE WS Series Wet Location Linear 38Watt Źródła oświetlenia 1 x 120 LED XH-G 4K / 4000 lm Strona 7/16

16 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Skrót wyników, Rozmieszczenie Oświetlenia Podgląd wyników, BUFET N Natężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość obszaru pomiarowego 0.75 m Współcz. utrzymania 0.95 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(79.70 m2) lm 304 W 3.81 W/m2 Natężenie oświetlenia Średnie natężenie oświetlenia Eśr 408 lx Min. natężenie oświetlenia Emin 227 lx Max. natężenie oświetlenia Emax 507 lx Równomierność n1 Emin/Em 11.8 (0.56) Równomierność n2 Emin/Emax (0.45) Typ Nr \Producent CREE 1 8 Nr zamówienia!ws-e a Nazwa oprawy CREE WS Series Wet Location Linear 38Watt Źródła oświetlenia 1 x 120 LED XH-G 4K / 4000 lm Strona 8/16

17 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Rozmieszczenie Oświetlenia 2.3 Wyniki obliczeń, Rozmieszczenie Oświetlenia Tabela, POM. SPRZEDAŻY (E) [432] (208) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej 0.75 m Średnie natężenie oświetlenia Eśr 343 lx Min. natężenie oświetlenia Emin 208 lx Max. natężenie oświetlenia Emax 432 lx Równomierność n1 Emin/Eśr (0.61) Równomierność n2 Emin/Emax (0.48) Strona 9/16

18 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Wyniki obliczeń, Rozmieszczenie Oświetlenia Tabela, TOALETA (E) [671] (229) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej 0.75 m Średnie natężenie oświetlenia Eśr 447 lx Min. natężenie oświetlenia Emin 229 lx Max. natężenie oświetlenia Emax 671 lx Równomierność n1 Emin/Eśr (0.51) Równomierność n2 Emin/Emax (0.34) Strona 10/16

19 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Wyniki obliczeń, Rozmieszczenie Oświetlenia Tabela, BUFET (E) [507] (227) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej 0.75 m Średnie natężenie oświetlenia Eśr 408 lx Min. natężenie oświetlenia Emin 227 lx Max. natężenie oświetlenia Emax 507 lx Równomierność n1 Emin/Eśr (0.56) Równomierność n2 Emin/Emax (0.45) Strona 11/16

20 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Wyniki obliczeń, Rozmieszczenie Oświetlenia Rozkład izolinii, POM. SPRZEDAŻY (E) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej 0.75 m Średnie natężenie oświetlenia Eśr 343 lx Min. natężenie oświetlenia Emin 208 lx Max. natężenie oświetlenia Emax 432 lx Równomierność n1 Emin/Eśr (0.61) Równomierność n2 Emin/Emax (0.48) Strona 12/16

21 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Wyniki obliczeń, Rozmieszczenie Oświetlenia Rozkład izolinii, TOALETA (E) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej 0.75 m Średnie natężenie oświetlenia Eśr 447 lx Min. natężenie oświetlenia Emin 229 lx Max. natężenie oświetlenia Emax 671 lx Równomierność n1 Emin/Eśr (0.51) Równomierność n2 Emin/Emax (0.34) Strona 13/16

22 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Wyniki obliczeń, Rozmieszczenie Oświetlenia Rozkład izolinii, BUFET (E) Natężenie oświetlenia [lx] Wysokość płaszczyzny roboczej 0.75 m Średnie natężenie oświetlenia Eśr 408 lx Min. natężenie oświetlenia Emin 227 lx Max. natężenie oświetlenia Emax 507 lx Równomierność n1 Emin/Eśr (0.56) Równomierność n2 Emin/Emax (0.45) Strona 14/16

23 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Wyniki obliczeń, Rozmieszczenie Oświetlenia D luminancja, Widok 1 Luminancja sceny Minimum Maximum 0 cd/m cd/m2 Strona 15/16

24 Stadion Bielsko-Biała Oświetlenie Bufetu - Stadion Bielsko-Biała Wyniki obliczeń, Rozmieszczenie Oświetlenia D Pseudo kolory, Widok 1 (E) Natężenie oświetlenia [lx] Strona 16/16

25 L.p. BUFET KIBICA PRZYJEZDNEGO (PN-WSCH) SZACOWANE ZAPOTRZEBOWANIE NA ENERGIĘ ELEKTRYCZNĄ Nazwa urządzenia moc urządzenia [kw] liczba urządzeń [szt.] łączna moc urządzeń [kw] 1 Lodówka podblatowa klasa A Lodówka na napoje klasa A Samowar Czajnik elektryczny bezprzewodowy 2,2 2 4,4 5 Przepompownia ścieków z rozdrabniaczem Oświetlenie (max) Mikrofalówka 1, Przepływowy ogrzewacz wody 4,5 3 13,5 Razem 36,9
