1 Szkoła Podstawowa nr.11 ul. Chabrów 65 OPOLE Instalacja : Oświetlenie Wyniki obliczeń uzyskane są w oparciu o wzorcowe źródła oświetlenia. W rzeczywistości mogą się one nieznacznie zmienić.

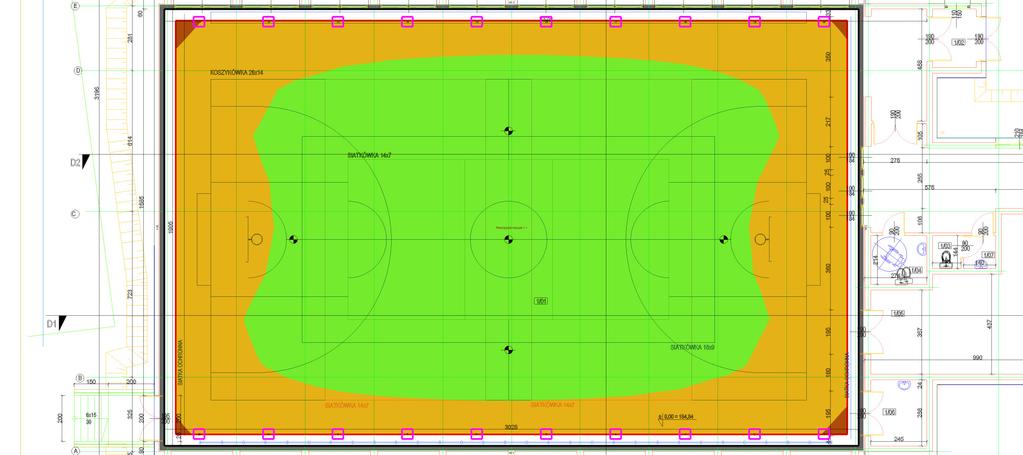

1 1/01 Sala Gimnastyczna 1.1 Skrót wyników, 1/01 Sala Gimnastyczna 1.1.1 Podgląd wyników, Obszar oceny 1 18 16 14 12 10 8 6 4 2 0 0.0 2.5 5.0 7.5 10.0 12.5 15.0 17.5 20.0 22.5 25.0 27.5 30.

2 1 1/01 Sala Gimnastyczna 1.1 Skrót wyników, 1/01 Sala Gimnastyczna Podgląd wyników, Obszar oceny atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.77 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię( m2) lm W W/m2 (2.66 W/m2/100lx) Obszar oceny 1 Płaszczyzna robocza 1.1 W poziome Eśr: 519 lx Emin 328 lx Emin/Eśr 0.63 Emin/Emax (Ud) 0.52 UGR (4.5H 2.8H) <=37.7 Pozycja 0.00 m r \Producent CLUCE 2 20 r zamówienia : azwa oprawy : COSMO AS HIT /SI 400W Źródła oświetlenia: : 1 x HPI-T plus400w/743 / lm

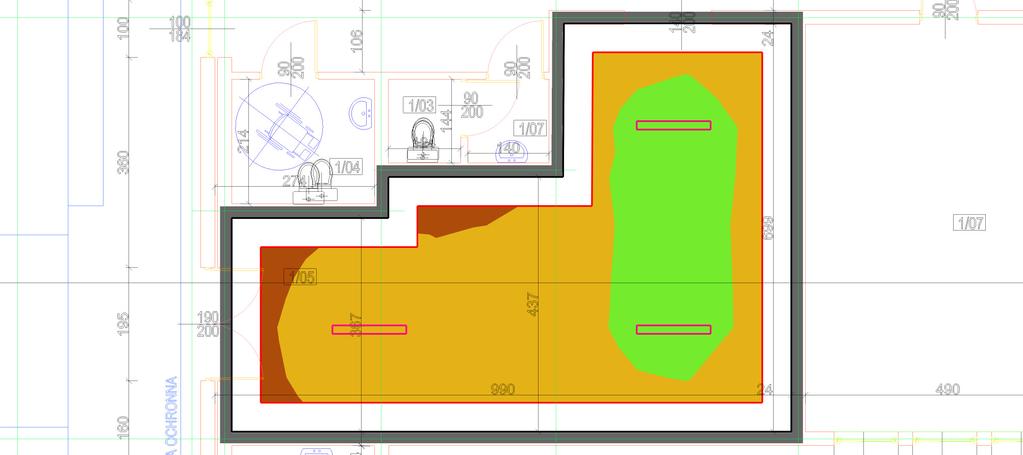

2 1/05 Magazyn sprz. sportowego 2.1 Skrót wyników, 1/05 Magazyn sprz. sportowego 2.1.1 Podgląd wyników, Obszar oceny 1 7 6 5 4 3 2 1 0 0 1 2 3 4 5 6 7 8 9 75 100 150 200 300 atężenie oświetlenia [lx]

3 2 1/05 Magazyn sprz. sportowego 2.1 Skrót wyników, 1/05 Magazyn sprz. sportowego Podgląd wyników, Obszar oceny atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.77 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(50.68 m2) lm W 3.55 W/m2 (2.61 W/m2/100lx) Obszar oceny 1 Płaszczyzna robocza 1.1 W poziome Eśr: 136 lx Emin 95 lx Emin/Eśr 0.70 Emin/Emax (Ud) 0.55 Pozycja 0.00 m r \Producent PXF LIGHTIG 4 3 r zamówienia : azwa oprawy : FIBRA III T5 PC 2x28W Źródła oświetlenia: : 2 x FH 28W/830 / 2600 lm

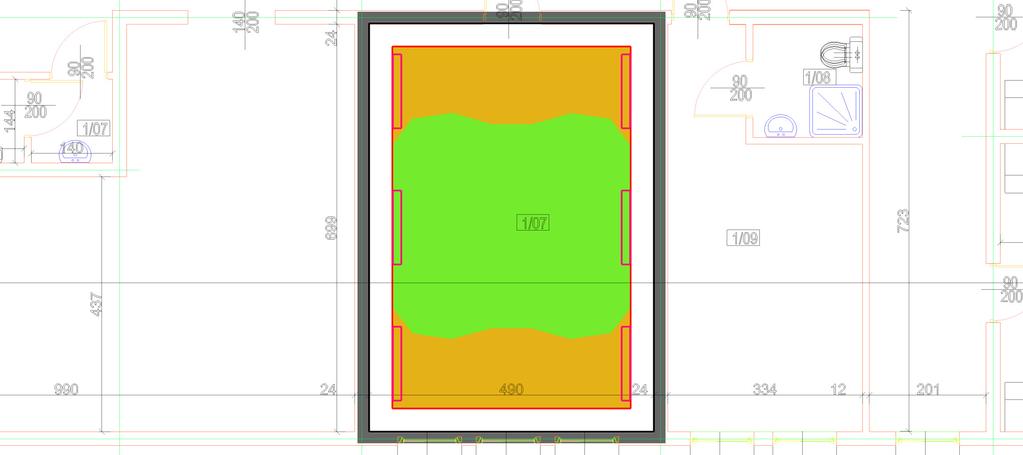

3 1/07 Siłownia 3.1 Skrót wyników, 1/07 Siłownia 3.1.1 Podgląd wyników, Obszar oceny 1 7 6 5 4 3 2 1 0 0.0 1.0 2.0 3.0 4.

4 3 1/07 Siłownia 3.1 Skrót wyników, 1/07 Siłownia Podgląd wyników, Obszar oceny atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.77 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(34.44 m2) lm W W/m2 (3.47 W/m2/100lx) Obszar oceny 1 Płaszczyzna robocza 1.1 W poziome Eśr: 301 lx Emin 260 lx Emin/Eśr 0.86 Emin/Emax (Ud) 0.79 UGR (2.7H 3.8H) <=20.1 Pozycja 0.00 m r \Producent PXF LIGHTIG 4 6 r zamówienia : azwa oprawy : FIBRA III T5 PC 2x28W Źródła oświetlenia: : 2 x FH 28W/830 / 2600 lm

5 4 1/08 Pokój nauczycielski 4.1 Skrót wyników, 1/08 Pokój nauczycielski Podgląd wyników, Obszar oceny atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.77 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(19.33 m2) lm W 9.31 W/m2 (2.46 W/m2/100lx) Obszar oceny 1 Płaszczyzna robocza 1.1 W poziome Eśr: 379 lx Emin 48 lx Emin/Eśr 0.13 Emin/Emax (Ud) 0.10 UGR (3.7H 1.8H) <=21.3 Pozycja 0.85 m r \Producent PXF LIGHTIG 5 3 r zamówienia : PX azwa oprawy : MOZA II T5 2x28W PAR Źródła oświetlenia: : 2 x FH 28W/830 / 2600 lm

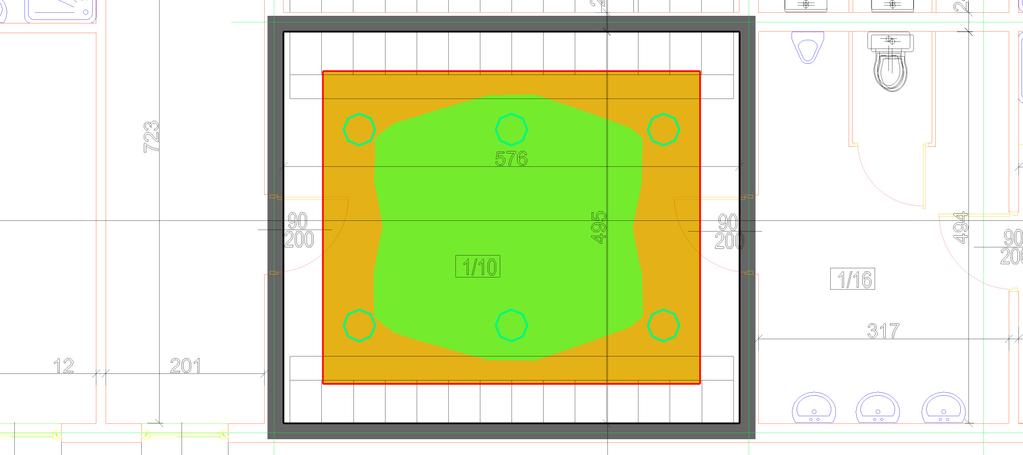

5 1/10 Szatnia męska 5.1 Skrót wyników, 1/10 Szatnia męska 5.1.1 Podgląd wyników, Obszar oceny 1 4.5 4.0 3.5 3.0 2.5 2.0 1.5 1.0 0.5 0.0 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.

6 5 1/10 Szatnia męska 5.1 Skrót wyników, 1/10 Szatnia męska Podgląd wyników, Obszar oceny atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.77 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię(28.64 m2) lm W W/m2 (5.53 W/m2/100lx) Obszar oceny 1 Płaszczyzna robocza 1.1 W poziome Eśr: 201 lx Emin 174 lx Emin/Eśr 0.87 Emin/Emax (Ud) 0.80 UGR (3.1H 2.7H) <=20.7 Pozycja 0.85 m r \Producent PXF LIGHTIG 7 6 r zamówienia : azwa oprawy : MODEA IP66 2x26W OPAL Źródła oświetlenia: : 2 x TC-D/E 26W/830 EVG / 1750 lm

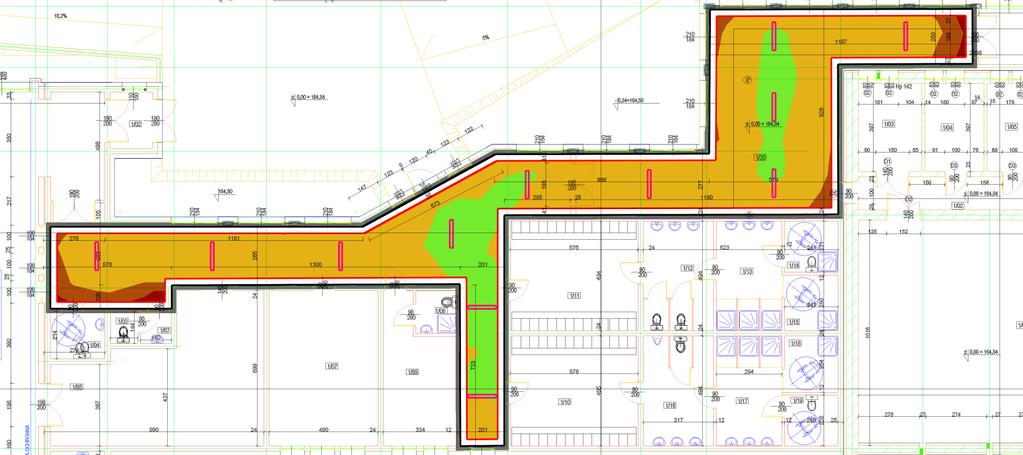

6 1/20 Korytarz 6.1 Skrót wyników, 1/20 Korytarz 6.1.1 Podgląd wyników, Obszar oceny 1 0 5 10 15 20 25 30 35 40 75 100 150 200 300 atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw.

7 6 1/20 Korytarz 6.1 Skrót wyników, 1/20 Korytarz Podgląd wyników, Obszar oceny atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.77 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię( m2) lm W 4.02 W/m2 (2.91 W/m2/100lx) Obszar oceny 1 Płaszczyzna robocza 1.1 W poziome Eśr: 138 lx Emin 93 lx Emin/Eśr 0.67 Emin/Emax (Ud) 0.49 Pozycja 0.00 m r \Producent PXF LIGHTIG 4 12 r zamówienia : azwa oprawy : FIBRA III T5 PC 2x28W Źródła oświetlenia: : 2 x FH 28W/830 / 2600 lm

8 7 1/01 Sala Gimnastyczna - ośw. AW 7.1 Opis, 1/01 Sala Gimnastyczna - ośw. AW Plan pomieszczenia : 250 Dane pomieszczenia: W1 : W2 : W3 : W4 : W5 : W6 : Podłoga: Sufit Wysokość pomieszczenia Płaszczyzna robocza : Wysokość montażu opraw : Współcz. odbicia: % % % % % 70.0 %

9 7 1/01 Sala Gimnastyczna - ośw. AW 7.2 Wyniki obliczeń, 1/01 Sala Gimnastyczna - ośw. AW Linia ograniczająca, Płaszczyzna robocza dla oświetlenia awaryjnego 1 (E) : atężenie oświetlenia [lx] Wymagana min. wartość natężenia oświetlenia : 1 lx atężenie minimalne Emin : 1.3 lx atężenie maksymalne Emax : 3.5 lx Równomierność Emin/Emax : 1 : 2.74 (0.37) ( Wartość graniczna 1:40) Wysokość : 0 m Użyty algorytm obliczeń : Składowa bezpośrednia

10 7.2 Skrót wyników, 1/01 Sala Gimnastyczna - ośw. AW Podgląd wyników (oświetlenie awaryjne) r \Producent PXF LIGHTIG 10 6 r zamówienia : azwa oprawy : itech 9W Źródła oświetlenia: : 1 x LED / 455 lm (100.0 %) Podsumowanie na siatce obliczeniowej Użyty algorytm obliczeń: Składowa bezpośrednia Płaszczyzna robocza dla oświetlenia awaryjnego Powierzchnia r. Standard[lx] Emin[lx] Emax[lx] Równomierność. Płaszczyzna robocza dla oświetlenia awaryjnego :

11 8 1/20 Korytarz - ośw. AW 8.1 Opis, 1/20 Korytarz - ośw. AW Plan pomieszczenia : 500

12 8 1/20 Korytarz - ośw. AW 8.1 Opis, 1/20 Korytarz - ośw. AW Plan pomieszczenia Ściana x y Długość Współ. odbicia m 0.00 m 5.47 m 50.0 % m 1.05 m 1.05 m 50.0 % m 1.11 m m 50.0 % m m 7.31 m 50.0 % m m 1.99 m 50.0 % m 4.21 m m 50.0 % m 4.25 m m 50.0 % m m 6.77 m 50.0 % m m 6.08 m 50.0 % m m 2.48 m 50.0 % m m m 50.0 % m 6.99 m 6.50 m 50.0 % m 6.96 m 9.66 m 50.0 % m 3.70 m 6.82 m 50.0 % m 3.70 m m 50.0 % m 0.00 m 3.70 m 50.0 % Podłoga Sufi Wysokość pomieszcz Płaszczyzna robocza 3.10 m % 70.0 %

13 8 1/20 Korytarz - ośw. AW 8.2 Wyniki obliczeń, 1/20 Korytarz - ośw. AW Linia ograniczająca, Płaszczyzna robocza dla oświetlenia awaryjnego 1 (E) : atężenie oświetlenia [lx] Wymagana min. wartość natężenia oświetlenia : 1 lx atężenie minimalne Emin : 0.8 lx atężenie maksymalne Emax : 9.3 lx Równomierność Emin/Emax : 1 : (0.09) ( Wartość graniczna 1:40) Wysokość : 0 m Użyty algorytm obliczeń : Składowa bezpośrednia

14 8.2 Skrót wyników, 1/20 Korytarz - ośw. AW Podgląd wyników (oświetlenie awaryjne) r \Producent PXF LIGHTIG 3 7 r zamówienia : azwa oprawy : FIBRA III T5 PC 1x28W Źródła oświetlenia: : 1 x FH 28W/830 / 2600 lm (15.0 %) Podsumowanie na siatce obliczeniowej Użyty algorytm obliczeń: Składowa bezpośrednia Płaszczyzna robocza dla oświetlenia awaryjnego Powierzchnia r. Standard[lx] Emin[lx] Emax[lx] Równomierność. Płaszczyzna robocza dla oświetlenia awaryjnego :

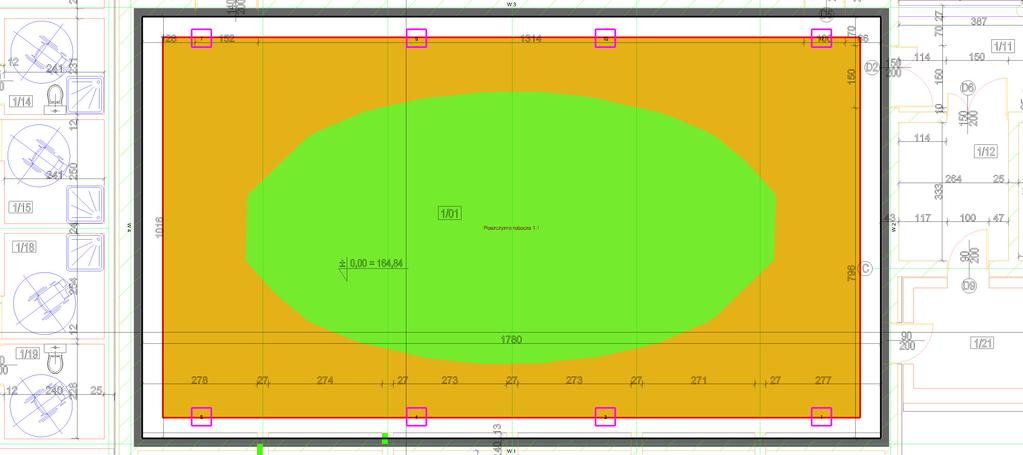

9 1/01 Sala Gimnastyczna mała 9.1 Skrót wyników, 1/01 Sala Gimnastyczna mała 9.1.1 Podgląd wyników, Obszar oceny 1 0 2 4 6 8 10 12 14 16 200 300 500 750 1000 atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw.

15 9 1/01 Sala Gimnastyczna mała 9.1 Skrót wyników, 1/01 Sala Gimnastyczna mała Podgląd wyników, Obszar oceny atężenie oświetlenia [lx] Dane ogólne Użyty algorytm obliczeń średnia ilość odbić Wysokość płaszczyzny opraw ośw m Współcz. utrzymania 0.77 Całkowity strumień św. źródeł Moc całkowita Moc na powierzchnię( m2) lm W W/m2 (3.59 W/m2/100lx) Obszar oceny 1 Płaszczyzna robocza 1.1 W poziome Eśr: 490 lx Emin 364 lx Emin/Eśr 0.74 Emin/Emax (Ud) 0.61 UGR (1.5H 2.7H) <=36.9 Pozycja 0.00 m r \Producent CLUCE 2 8 r zamówienia : azwa oprawy : COSMO AS HIT /SI 400W Źródła oświetlenia: : 1 x HPI-T plus400w/743 / lm

16 10 1/01 Sala Gimnastyczna mała - ośw. AW 10.1 Opis, 1/01 Sala Gimnastyczna mała - ośw. AW Plan pomieszczenia : 200 Dane pomieszczenia: W1 : W2 : W3 : W4 : W5 : W6 : Podłoga: Sufit Wysokość pomieszczenia Płaszczyzna robocza : Wysokość montażu opraw : Współcz. odbicia: % % % % % 70.0 %

17 10 1/01 Sala Gimnastyczna mała - ośw. AW 10.2 Wyniki obliczeń, 1/01 Sala Gimnastyczna mała - ośw. AW Linia ograniczająca, Płaszczyzna robocza dla oświetlenia awaryjnego 1 (E) : atężenie oświetlenia [lx] Wymagana min. wartość natężenia oświetlenia : 1 lx atężenie minimalne Emin : 1.2 lx atężenie maksymalne Emax : 2.2 lx Równomierność Emin/Emax : 1 : 1.85 (0.54) ( Wartość graniczna 1:40) Wysokość : 0 m Użyty algorytm obliczeń : Składowa bezpośrednia

18 10.2 Skrót wyników, 1/01 Sala Gimnastyczna mała - ośw. AW Podgląd wyników (oświetlenie awaryjne) r \Producent PXF LIGHTIG 10 2 r zamówienia : azwa oprawy : itech 9W Źródła oświetlenia: : 1 x LED / 455 lm (100.0 %) Podsumowanie na siatce obliczeniowej Użyty algorytm obliczeń: Składowa bezpośrednia Płaszczyzna robocza dla oświetlenia awaryjnego Powierzchnia r. Standard[lx] Emin[lx] Emax[lx] Równomierność. Płaszczyzna robocza dla oświetlenia awaryjnego :
