PROJEKT OŚWIETLENIA PRZEJŚCIA PODZIEMNEGO IŁAWA MIASTO

Transkrypt

1 PROJEKT OŚWIETLENIA PRZEJŚCIA PODZIEMNEGO IŁAWA MIASTO

2 1. PROJEKT OŚWIETLENIA: Projekt obejmuje oświetlenie tunelu oraz schodów naleŝących do przejścia podziemnego Iława Miasto. Wymiary obiektu przyjęto wg. informacji dostarczonych przez inwestora. 2. WYMAGANIA PROJEKTOWE: Wymagania przyjęto na podstawie normy PN-EN Oświetlenie miejsc pracy, cz.1 Miejsca pracy we wnętrzach Średnie Maksymalny Minimalna Minimalny natęŝenie dopuszczalny równomierność wskaźnik Rodzaj obiektu, zadania lub czynności: oświetlenia na płaszczyźnie współczynnik ujednoliconej oświetlenia na płaszczyźnie oddawania barw (dotyczy roboczej oceny olśnienia roboczej źródła światła) Ē m [lx] UGR ρ Ra Zadaszone perony i podziemne przejścia dla pasaŝerów ,70 40 PN-EN Oświetlenie miejsc pracy, cz.2 Miejsca pracy na zewnątrz : Rodzaj obiektu, zadania lub czynności: Średnie natęŝenie oświetlenia na płaszczyźnie roboczej Ē m [lx] Maksymalny dopuszczalny współczynnik oceny olśnienia GR L Minimalna równomierność oświetlenia na płaszczyźnie roboczej ρ Minimalny wskaźnik oddawania barw (dotyczy źródła światła) Ra Schody, mała i średnia stacja ,40 40

3 3. ZAŁOśENIA PROJEKTOWE: powierzchnia obliczeniowa na poziomie płaszczyzny peronu, z marginesem 0,20m; przyjęto siatkę obliczeniową 0,50x0,50m; współczynnik odbicia: sufitu: 0,70; granit 0,69; ścian: 0,50; podłogi: 0,20; algorytm obliczeń: składowa pośrednia i bezpośrednia współczynnik utrzymania 0,64 3-letni cykl konserwacyjny indywidualna wymiana źródeł światła po godzin świecenia 4. OBLICZENIA: Obliczenia przeprowadzono za pomocą programu kalkulacyjnego Dialux

4 5. ROZMIESZCZENIE OPRAW 5.1. Tunel: Oprawy Typu KB nabudowywane na ścianę w róg pod sufitem 4 oprawy w jednym rzędzie w odstępach co 4,8m miedzy środkami opraw, zaczynając od strony Schodów Typ2 w odległości 3,5m od krawędzi ściany oprawa pojedyncza w osi geometrycznej tunelu 5.2. Schody Typ1: Oprawy Typu S1A, S1B i S1C podwieszane do Ŝeber konstrukcji stalowej zadaszenia, wzdłuŝ przejścia

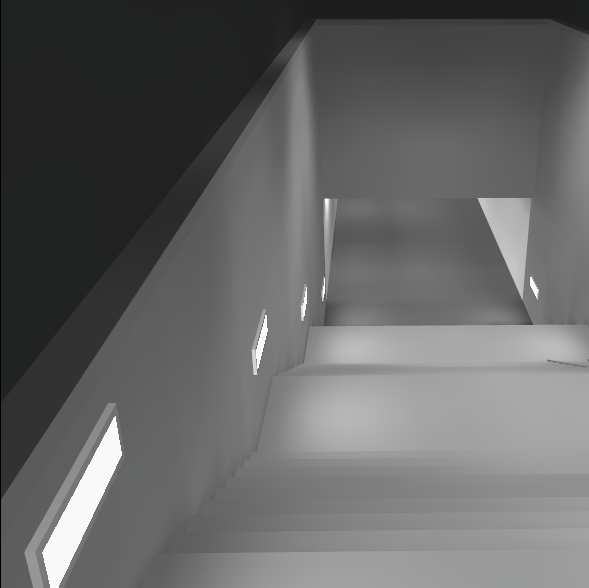

5 Oprawy typu L wbudowywane we wnękę 5.3. Schody Typ2: Oprawy Typu S1A i S1B podwieszane do Ŝeber konstrukcji stalowej zadaszenia, wzdłuŝ przejścia Oprawy typu L wbudowywane we wnękę ściany od strony pochylni schodów

6 6. WYNIKI OBLICZEŃ 6.1. Tunel (4,50x23,85m) Rozkład natęŝenia oświetlenia: Współczynnik ujednoliconej oceny olśnienia UGR:

7 6.2. Schody Typ1 (4,50x14,04m) Rozkład natęŝenia oświetlenia na poszczególnych płaszczyznach: -spocznik 1: -schody 1:

8 -spocznik 2: -schody 2: -spocznik 3:

9 -schody 3: -spocznik 4: Współczynnik oceny olśnienia GR:

10 6.3. Schody Typ2 (13,07x2,85m) Rozkład natęŝenia oświetlenia na poszczególnych płaszczyznach: -spocznik 1: -schody 1:

11 -spocznik 2: -schody 2: -spocznik 3: -schody 3:

12 -spocznik 4: Współczynnik oceny olśnienia GR:

13 7. ZASTOSOWANE OPRAWY OŚWIETLENIOWE: Typ K 1x58W - klosz wykonany z poliwęglanu, wąski rozsył światłości, korpus oprawy wykonany ze stali nierdzewnej, stopień szczelności IP65, II klasa ochronności, układ zapłonowy z kompensacją mocy biernej Typ L 1x18W - klosz wykonany z poliwęglanu, asymetryczny rozsył światłości, korpus oprawy wykonany ze stali nierdzewnej, stopień szczelności IP65, II klasa ochronności, układ zapłonowy z kompensacją mocy biernej Typ S1A 1x35W, S1B 1x70W i S1C 1x150W klosz i korpus wykonany z tworzywa termoplastycznego, średnio-skupiony rozsył światłości, stopień szczelności IP54, II klasa ochronności, układ zapłonowy z wyłącznikiem termicznym

14 8. SUMARYCZNE ZESTAWIENIE WYNIKÓW OBLICZEŃ: Obszary Ēm [lx] wymagane Ēm [lux] otrzymane Wymagana min. równomierność oświetlenia ρ Otrzymana równomierność oświetlenia ρ Maksymalny dopuszczalny współczynnik olśnienia Największy otrzymany współczynnik olśnienia Tunel ,70 0, Schody Typ ,40 0, Schody Typ ,40 0, ZESTAWIENIE ILOŚCIOWE: Obszary Ilość obszarów [szt.] Zastosowana oprawa Ilość opraw na obszar [szt.] Całkowity rzeczywisty pobór mocy źródeł światła w jednym pomieszczeniu [kw] Tunel 1 Typ KB 1x58W 5 0,330 Schody Typ1 1 Schody Typ2 1 Typ L 1x18W 8 Typ S1A 1x35W 1 Typ S1B 1x70W 1 Typ S1B 1x150W 1 Typ L 1x18W 4 Typ S1A 1x35W 2 Typ S1B 1x70W 1 0,498 0,278 Razem (wszystkie obszary): 1,106 UWAGI: Projekt został wykonany przy zastosowaniu konkretnych typów opraw, a obliczenia przeprowadzone za pomocą programu Dialux wykorzystywały dane fotometryczne w postaci plików *.ies producenta. Zastosowanie opraw innego typu wymaga wykonania ponownych obliczeń przy takich samych załoŝeniach do projektu.

15 Typ KB Oprawa oświetlenia bezpośredniego Właściwości oświetleniowe: asymetryczny rozsył strumienia świetlnego; Konstrukcja: korpus oprawy oraz końcówki wykonane ze stali nierdzewnej; dwie śruby z gniazdami sześciokątnymi zabezpieczające przed niepoŝądanym otwarciem; klosz przezroczysty z poliwęglanu o grubości ścianki 4 mm; dwukrotnie podwyŝszona maksymalna wytrzymałość oprawy na uderzenia (40J); wymiary podane w tabeli; stopień szczelności IP65; Układ elektryczny: napięcie zasilania 230 V, 50 Hz; klasa ochronności II; statecznik z kompensacją mocy biernej. Jakość jak Norka. H[mm] Masa Moc [W] L[mm] a[mm] [kg] ,0 Rozsył światłości:

16 Typ L Oprawa oświetlenia bezpośredniego Właściwości oświetleniowe: asymetryczny rozsył strumienia świetlnego; Konstrukcja: korpus oprawy wykonany ze stali nierdzewnej; sześć śrub z gniazdami sześciokątnymi zabezpieczające przed niepoŝądanym otwarciem; rama zewnętrzna aluminiowa lakierowana na kolor biały; pryzmatyczny klosz z poliwęglanu o grubości ścianki 3 mm; dwukrotnie podwyŝszona maksymalna wytrzymałość oprawy na uderzenia (40J); wymiary podane w tabeli; stopień szczelności IP65; Układ elektryczny: napięcie zasilania 230 V, 50 Hz; klasa ochronności II; statecznik z kompensacją mocy biernej. Jakość jak Norka. H[mm] Masa Moc [W] L[mm] a[mm] [kg] ,3 Rozsył światłości:

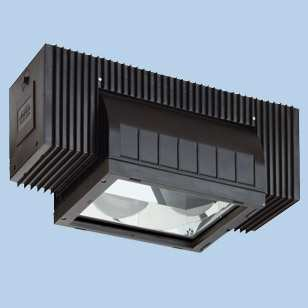

17 Typ S1A, S1B, S1C Oprawa oświetlenia bezpośredniego Właściwości oświetleniowe: średnio-skupiony rozsył strumienia świetlnego; lustrzany odbłyśnik regulowany; Konstrukcja: korpus oprawy wykonany z tworzywa termoplastycznego PPO odpornego na temperaturę i korozję; ruchomy klosz (do 60 ) - moŝliwość zablokowania w dowolnej pozycji, osłona odbłyśnika z odchylaną ramką i szklaną pokrywą; moŝliwość wyposaŝenia oprawy w dodatkowy trzonek dla celów oświetlenia awaryjnego; na Ŝyczenia klienta oprawa dostępna w dowolnym kolorze z palety RAL; stopień szczelności IP54; odporności na udary mechaniczne do 5J; Układ elektryczny: napięcie zasilania 230 V, 50 Hz; klasa ochronności II; statecznik z wyłącznikiem termicznym. Jakość jak Norka. Typ Moc [W] L[mm] B[mm] H[mm] Masa [kg] S1A ,6 S1B ,6 S1C ,6 Rozsył światłości Typ S1A, S1B i S1C:
