Opis techniczny mebli Pakiet nr 2: Meble laboratoryjne

Transkrypt

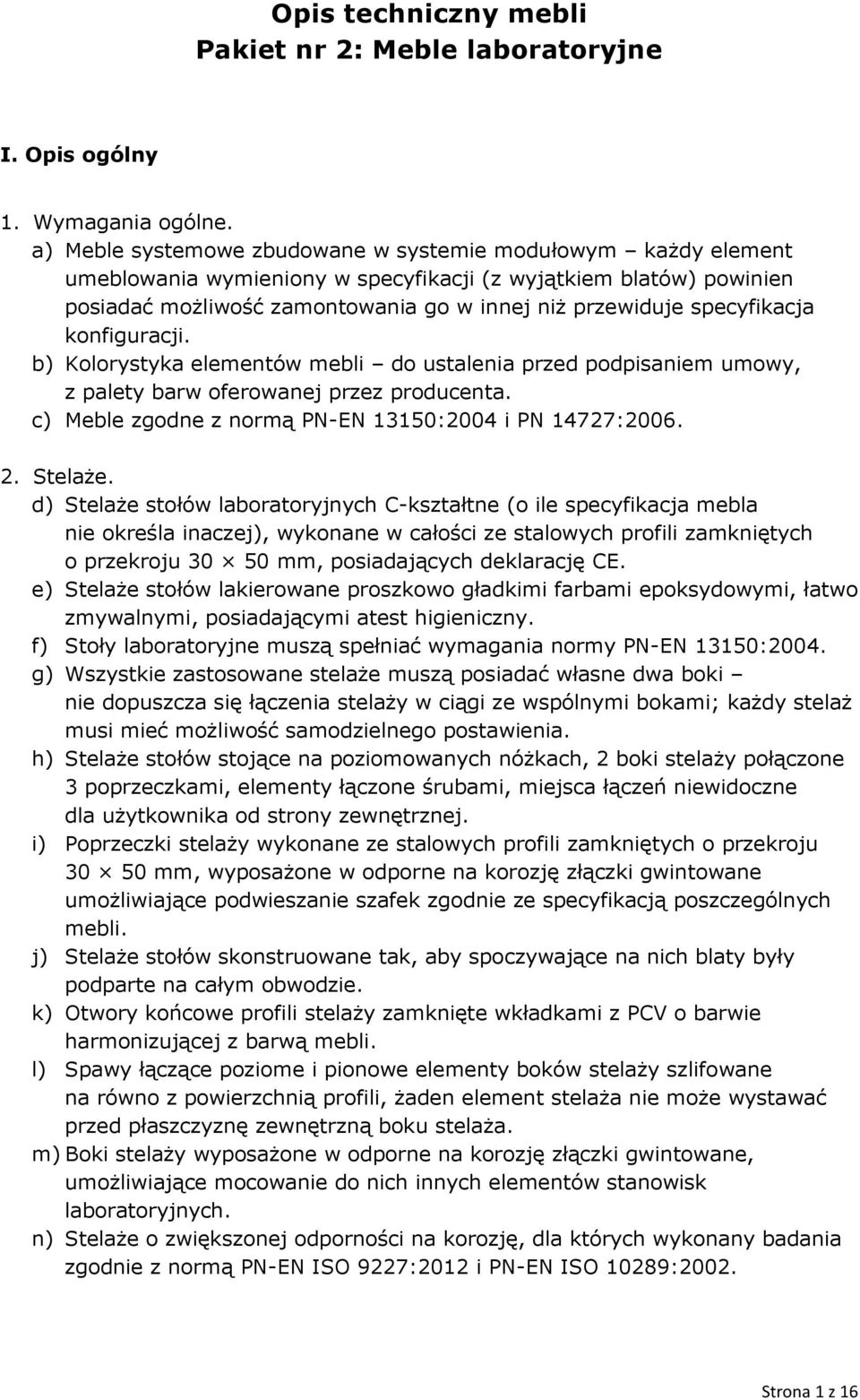

1 Opis techniczny mebli Pakiet nr 2: Meble laboratoryjne I. Opis ogólny. Wymagania ogólne. a) Meble systemowe zbudowane w systemie modułowym każdy element umeblowania wymieniony w specyfikacji (z wyjątkiem blatów) powinien posiadać możliwość zamontowania go w innej niż przewiduje specyfikacja konfiguracji. b) Kolorystyka elementów mebli do ustalenia przed podpisaniem umowy, z palety barw oferowanej przez producenta. c) Meble zgodne z normą PN-EN 350:2004 i PN 4727: Stelaże. d) Stelaże stołów laboratoryjnych C-kształtne (o ile specyfikacja mebla nie określa inaczej), wykonane w całości ze stalowych profili zamkniętych o przekroju mm, posiadających deklarację CE. e) Stelaże stołów lakierowane proszkowo gładkimi farbami epoksydowymi, łatwo zmywalnymi, posiadającymi atest higieniczny. f) Stoły laboratoryjne muszą spełniać wymagania normy PN-EN 350:2004. g) Wszystkie zastosowane stelaże muszą posiadać własne dwa boki nie dopuszcza się łączenia stelaży w ciągi ze wspólnymi bokami; każdy stelaż musi mieć możliwość samodzielnego postawienia. h) Stelaże stołów stojące na poziomowanych nóżkach, 2 boki stelaży połączone 3 poprzeczkami, elementy łączone śrubami, miejsca łączeń niewidoczne dla użytkownika od strony zewnętrznej. i) Poprzeczki stelaży wykonane ze stalowych profili zamkniętych o przekroju mm, wyposażone w odporne na korozję złączki gwintowane umożliwiające podwieszanie szafek zgodnie ze specyfikacją poszczególnych mebli. j) Stelaże stołów skonstruowane tak, aby spoczywające na nich blaty były podparte na całym obwodzie. k) Otwory końcowe profili stelaży zamknięte wkładkami z PCV o barwie harmonizującej z barwą mebli. l) Spawy łączące poziome i pionowe elementy boków stelaży szlifowane na równo z powierzchnią profili, żaden element stelaża nie może wystawać przed płaszczyznę zewnętrzną boku stelaża. m) Boki stelaży wyposażone w odporne na korozję złączki gwintowane, umożliwiające mocowanie do nich innych elementów stanowisk laboratoryjnych. n) Stelaże o zwiększonej odporności na korozję, dla których wykonany badania zgodnie z normą PN-EN ISO 9227:202 i PN-EN ISO 0289:2002. Strona z 6

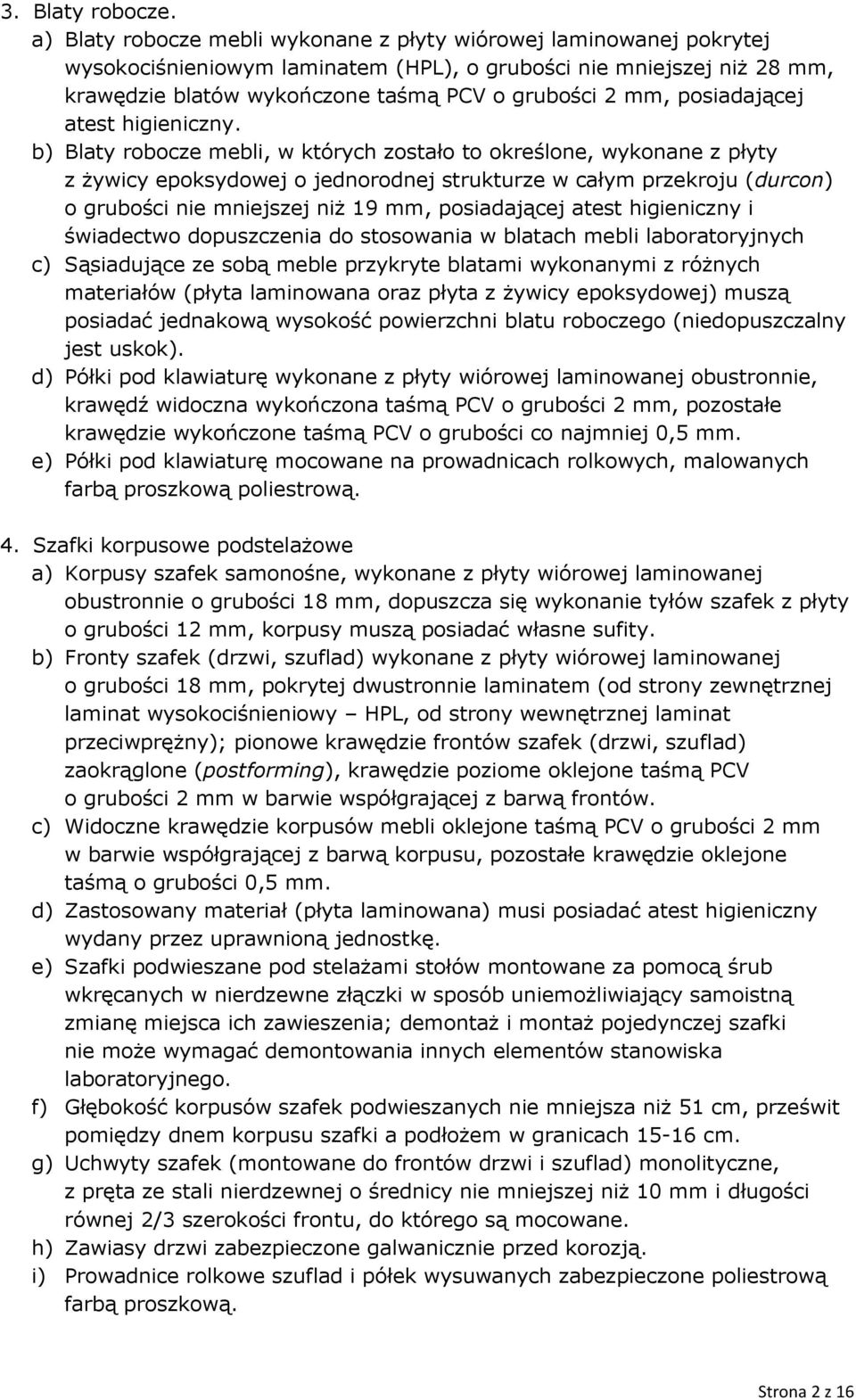

2 3. Blaty robocze. a) Blaty robocze mebli wykonane z płyty wiórowej laminowanej pokrytej wysokociśnieniowym laminatem (HPL), o grubości nie mniejszej niż 28 mm, krawędzie blatów wykończone taśmą PCV o grubości 2 mm, posiadającej atest higieniczny. b) Blaty robocze mebli, w których zostało to określone, wykonane z płyty z żywicy epoksydowej o jednorodnej strukturze w całym przekroju (durcon) o grubości nie mniejszej niż 9 mm, posiadającej atest higieniczny i świadectwo dopuszczenia do stosowania w blatach mebli laboratoryjnych c) Sąsiadujące ze sobą meble przykryte blatami wykonanymi z różnych materiałów (płyta laminowana oraz płyta z żywicy epoksydowej) muszą posiadać jednakową wysokość powierzchni blatu roboczego (niedopuszczalny jest uskok). d) Półki pod klawiaturę wykonane z płyty wiórowej laminowanej obustronnie, krawędź widoczna wykończona taśmą PCV o grubości 2 mm, pozostałe krawędzie wykończone taśmą PCV o grubości co najmniej 0,5 mm. e) Półki pod klawiaturę mocowane na prowadnicach rolkowych, malowanych farbą proszkową poliestrową. 4. Szafki korpusowe podstelażowe a) Korpusy szafek samonośne, wykonane z płyty wiórowej laminowanej obustronnie o grubości 8 mm, dopuszcza się wykonanie tyłów szafek z płyty o grubości 2 mm, korpusy muszą posiadać własne sufity. b) Fronty szafek (drzwi, szuflad) wykonane z płyty wiórowej laminowanej o grubości 8 mm, pokrytej dwustronnie laminatem (od strony zewnętrznej laminat wysokociśnieniowy HPL, od strony wewnętrznej laminat przeciwprężny); pionowe krawędzie frontów szafek (drzwi, szuflad) zaokrąglone (postforming), krawędzie poziome oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą frontów. c) Widoczne krawędzie korpusów mebli oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą korpusu, pozostałe krawędzie oklejone taśmą o grubości 0,5 mm. d) Zastosowany materiał (płyta laminowana) musi posiadać atest higieniczny wydany przez uprawnioną jednostkę. e) Szafki podwieszane pod stelażami stołów montowane za pomocą śrub wkręcanych w nierdzewne złączki w sposób uniemożliwiający samoistną zmianę miejsca ich zawieszenia; demontaż i montaż pojedynczej szafki nie może wymagać demontowania innych elementów stanowiska laboratoryjnego. f) Głębokość korpusów szafek podwieszanych nie mniejsza niż 5 cm, prześwit pomiędzy dnem korpusu szafki a podłożem w granicach 5-6 cm. g) Uchwyty szafek (montowane do frontów drzwi i szuflad) monolityczne, z pręta ze stali nierdzewnej o średnicy nie mniejszej niż 0 mm i długości równej 2/3 szerokości frontu, do którego są mocowane. h) Zawiasy drzwi zabezpieczone galwanicznie przed korozją. i) Prowadnice rolkowe szuflad i półek wysuwanych zabezpieczone poliestrową farbą proszkową. Strona 2 z 6

3 5. Szafki korpusowe wiszące i stojące a) Korpusy szafek wykonane z płyty wiórowej laminowanej obustronnie o grubości 8 mm, tyły szafek mogą być wykonane z płyty wiórowej o grubości 2 mm. b) Widoczne krawędzie korpusów mebli oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą korpusu, pozostałe krawędzie oklejone taśmą o grubości 0,5 mm. c) Fronty szafek pokryte obustronnie laminatem (od strony wewnętrznej laminat przeciwprężny), pionowe krawędzie frontów szafek (drzwi) zaokrąglone (postforming), krawędzie poziome oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą frontów. d) Uchwyty szafek (montowane do frontów drzwi) monolityczne, z pręta ze stali nierdzewnej o średnicy nie mniejszej niż 0 mm i długości równej 2/3 szerokości frontu, do którego są mocowane. e) Zawiasy drzwi zabezpieczone galwanicznie przed korozją. Strona 3 z 6

4 Opisy szczegółowe mebli laboratoryjnych I. Główne pomieszczenie laboratoryjne Lp. Opis Przykładowe rysunki Liczba sztuk I. Wymiar stelaża (Szerokość Długość Wysokość): cm Blat: żywica epoksydowa durcon z obrzeżem prostym, płyta o wymiarach cm Półka pod klawiaturę I.2 Wymiar stelaża: cm o wymiarach cm, z wycięciem w narożniku pod istniejący kanał wentylacyjny Strona 4 z 6

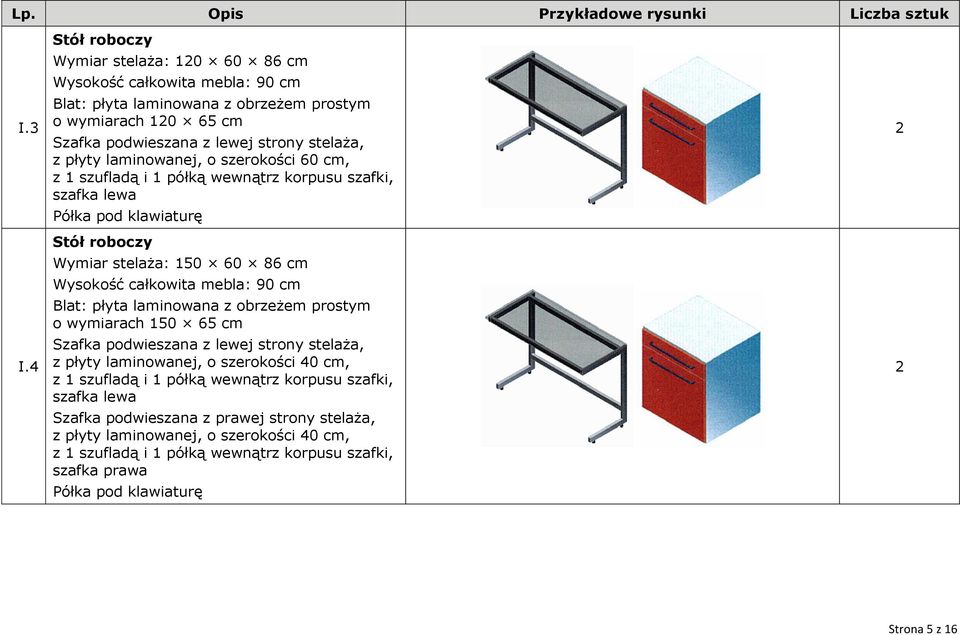

5 I.3 I.4 Wymiar stelaża: cm o wymiarach cm Szafka podwieszana z lewej strony stelaża, z płyty laminowanej, o szerokości 60 cm, z szufladą i półką wewnątrz korpusu szafki, szafka lewa Półka pod klawiaturę Wymiar stelaża: cm o wymiarach cm Szafka podwieszana z lewej strony stelaża, z płyty laminowanej, o szerokości 40 cm, z szufladą i półką wewnątrz korpusu szafki, szafka lewa Szafka podwieszana z prawej strony stelaża, z płyty laminowanej, o szerokości 40 cm, z szufladą i półką wewnątrz korpusu szafki, szafka prawa Półka pod klawiaturę 2 2 Strona 5 z 6

6 I.5 Wymiar stelaża: cm o wymiarach cm Szafka podwieszana pośrodku stelaża, z płyty laminowanej o szerokości 30 cm, z 5 szufladami 2 półki pod klawiaturę I.6 Szafka stojąca Wymiar: cm Szafa zamykana dwojgiem drzwi, wysokość pojedynczych drzwi: ok. 20 cm (połowa wysokości szafki) Wewnątrz szafki 5 półek I.7 Wymiar stelaża: cm o wymiarach cm Szafka podwieszana z lewej strony stelaża, z płyty laminowanej o szerokości 60 cm, z szufladą i półką wewnątrz korpusu szafki, szafka lewa Półka pod klawiaturę Strona 6 z 6

7 I.8 Wymiar stelaża: cm o wymiarach cm Półka pod klawiaturę I.9 I.0 Wymiar stelaża: cm o wymiarach cm Szafka podwieszana z płyty laminowanej o szerokości 60 cm, z szufladą i półką wewnątrz korpusu szafki, szafka lewa Półka pod klawiaturę Wymiar stelaża: cm Blat: płyta zlewozmywakowa z żywicy epoksydowej durcon o wymiarach cm, z obrzeżem podwyższonym Zlewozmywak dwukomorowy ze stali nierdzewnej z komorami o wymiarach ,5 cm Dwie zlewozmywakowe baterie sztorcowe (w tym jedna bateria z wyciąganą wylewką) Strona 7 z 6

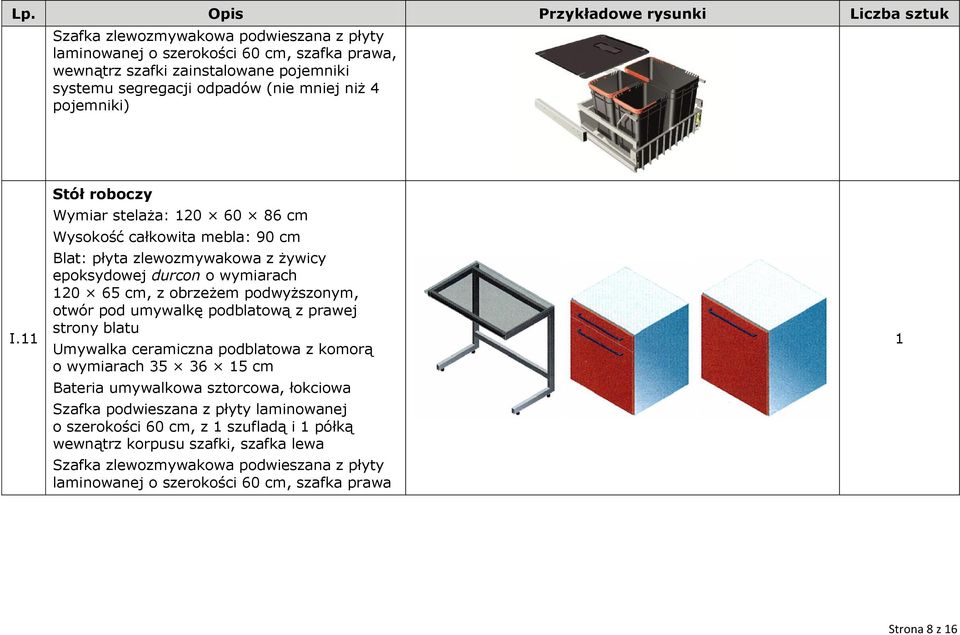

8 Szafka zlewozmywakowa podwieszana z płyty laminowanej o szerokości 60 cm, szafka prawa, wewnątrz szafki zainstalowane pojemniki systemu segregacji odpadów (nie mniej niż 4 pojemniki) I. Wymiar stelaża: cm Blat: płyta zlewozmywakowa z żywicy epoksydowej durcon o wymiarach cm, z obrzeżem podwyższonym, otwór pod umywalkę podblatową z prawej strony blatu Umywalka ceramiczna podblatowa z komorą o wymiarach cm Bateria umywalkowa sztorcowa, łokciowa Szafka podwieszana z płyty laminowanej o szerokości 60 cm, z szufladą i półką wewnątrz korpusu szafki, szafka lewa Szafka zlewozmywakowa podwieszana z płyty laminowanej o szerokości 60 cm, szafka prawa Strona 8 z 6

9 I.2 I.3 Stelaż wzmocniony A-kształtny, o wymiarach: cm o wymiarach cm Szafka podwieszana mocowana pośrodku stelaża, z płyty laminowanej, o szerokości 40 cm, z szufladą i półką wewnątrz korpusu szafki, szafka prawa 2 półki pod klawiaturę Wymiar stelaża: cm o wymiarach cm Szafka podwieszana z lewej strony stelaża, z płyty laminowanej o szerokości 40 cm, z szufladą i półką wewnątrz korpusu szafki, szafka lewa Szafka podwieszana z prawej strony stelaża, z płyty laminowanej o szerokości 40 cm, z szufladą i półką wewnątrz korpusu szafki, szafka prawa Półka pod klawiaturę Szafka narożnikowa z blatem z laminatu o wymiarach cm Strona 9 z 6

10 I.4 Szafka wisząca Wymiary (wysokość szerokość głębokość): cm Materiał: płyta laminowana Wewnątrz korpusu półka Szafka lewa i prawa 2 Strona 0 z 6

11 II. Pomieszczenie zmywalni Lp. Opis Przykładowe rysunki Liczba sztuk II. II.2 Wymiar stelaża: cm o wymiarach cm, otwór pod zlewozmywak dwukomorowy Zlewozmywak dwukomorowy ze stali nierdzewnej z komorami o wymiarach ,5 cm 2 baterie zlewozmywakowe sztorcowe, stojące Szafka zlewozmywakowa podwieszana z płyty laminowanej o szerokości 60 cm, szafka lewa, wewnątrz szafki zainstalowane pojemniki systemu segregacji odpadów (nie mniej niż 4 pojemniki) Szafka zlewozmywakowa podwieszana z płyty laminowanej o szerokości 60 cm, szafka prawa Wymiar stelaża: cm o wymiarach cm, otwór pod umywalkę podblatową Umywalka ceramiczna podblatowa z komorą o wymiarach cm Bateria umywalkowa sztorcowa, łokciowa Szafka zlewozmywakowa podwieszana z płyty laminowanej o szerokości 60 cm, szafka lewa Strona z 6

12 Szafka podwieszana z płyty laminowanej o szerokości 40 cm, szafka prawa Strona 2 z 6

13 III. Pomieszczenie podawcze Lp. Opis Przykładowe rysunki Liczba sztuk III. III.2 Wymiar stelaża: cm o wymiarach cm (z prawej strony nawis nad zamrażarką) Szafka podwieszana z lewej strony stelaża, z płyty laminowanej, o szerokości 60 cm, z szufladą i półką wewnątrz korpusu szafki, szafka lewa Szafka podwieszana z prawej strony stelaża, z płyty laminowanej, o szerokości 60 cm, z szufladą i półką wewnątrz korpusu szafki, szafka prawa Wymiar stelaża: cm o wymiarach cm, otwór pod umywalkę ceramiczną podblatową Umywalka ceramiczna podblatowa z komorą o wymiarach cm Bateria umywalkowa sztorcowa, łokciowa Szafka zlewozmywakowa podwieszana z płyty laminowanej o szerokości 60 cm, szafka lewa Szafka podwieszana z prawej strony stelaża, z płyty laminowanej o szerokości 60 cm, z szufladą i półką wewnątrz korpusu szafki, Strona 3 z 6

14 szafka prawa III.3 Szafka na cokole Wymiary: cm Materiał: płyta laminowana szuflada Wewnątrz korpusu półka Strona 4 z 6
