Przekładnie planetarne o zmniejszonym luzie
|
|
- Ignacy Łuczak
- 9 lat temu
- Przeglądów:
Transkrypt
1 Przekładnie planetarne o zmniejszonym luzie Wydanie 10/2002 Instrukcja obsługi / PL
2 SEW-EURODRIVE

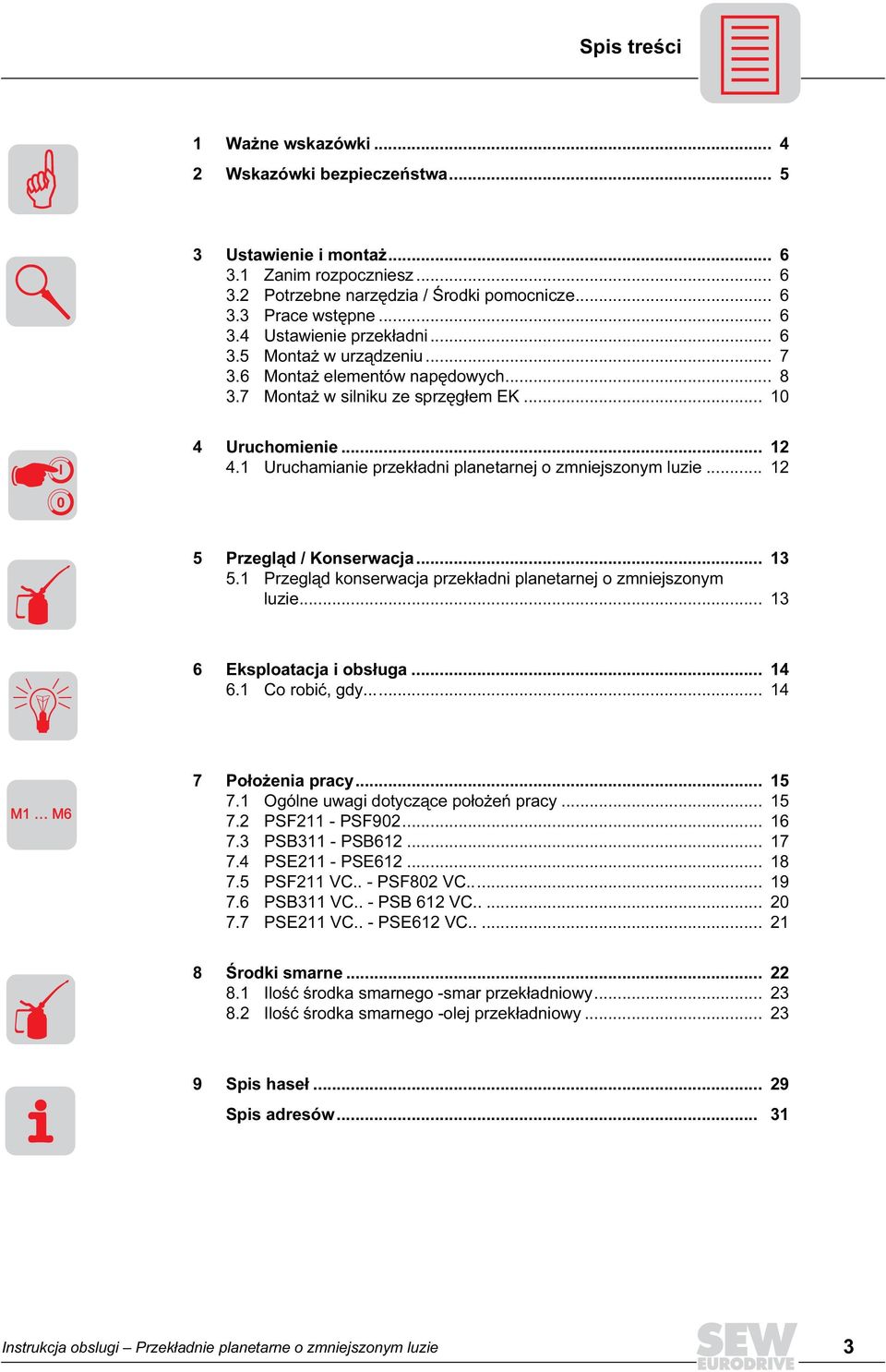

3 Spis treści 1 Ważne wskazówki Wskazówki bezpieczeństwa I 0 3 Ustawienie i montaż Zanim rozpoczniesz Potrzebne narzędzia / Środki pomocnicze Prace wstępne Ustawienie przekładni Montaż w urządzeniu Montaż elementów napędowych Montaż w silniku ze sprzęgłem EK Uruchomienie Uruchamianie przekładni planetarnej o zmniejszonym luzie Przegląd / Konserwacja Przegląd konserwacja przekładni planetarnej o zmniejszonym luzie Eksploatacja i obsługa Co robić, gdy M1 M6 7 Położenia pracy Ogólne uwagi dotyczące położeń pracy PSF211 - PSF PSB311 - PSB PSE211 - PSE PSF211 VC.. - PSF802 VC PSB311 VC.. - PSB 612 VC PSE211 VC.. - PSE612 VC Środki smarne Ilość środka smarnego -smar przekładniowy Ilość środka smarnego -olej przekładniowy Spis haseł Spis adresów Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 3

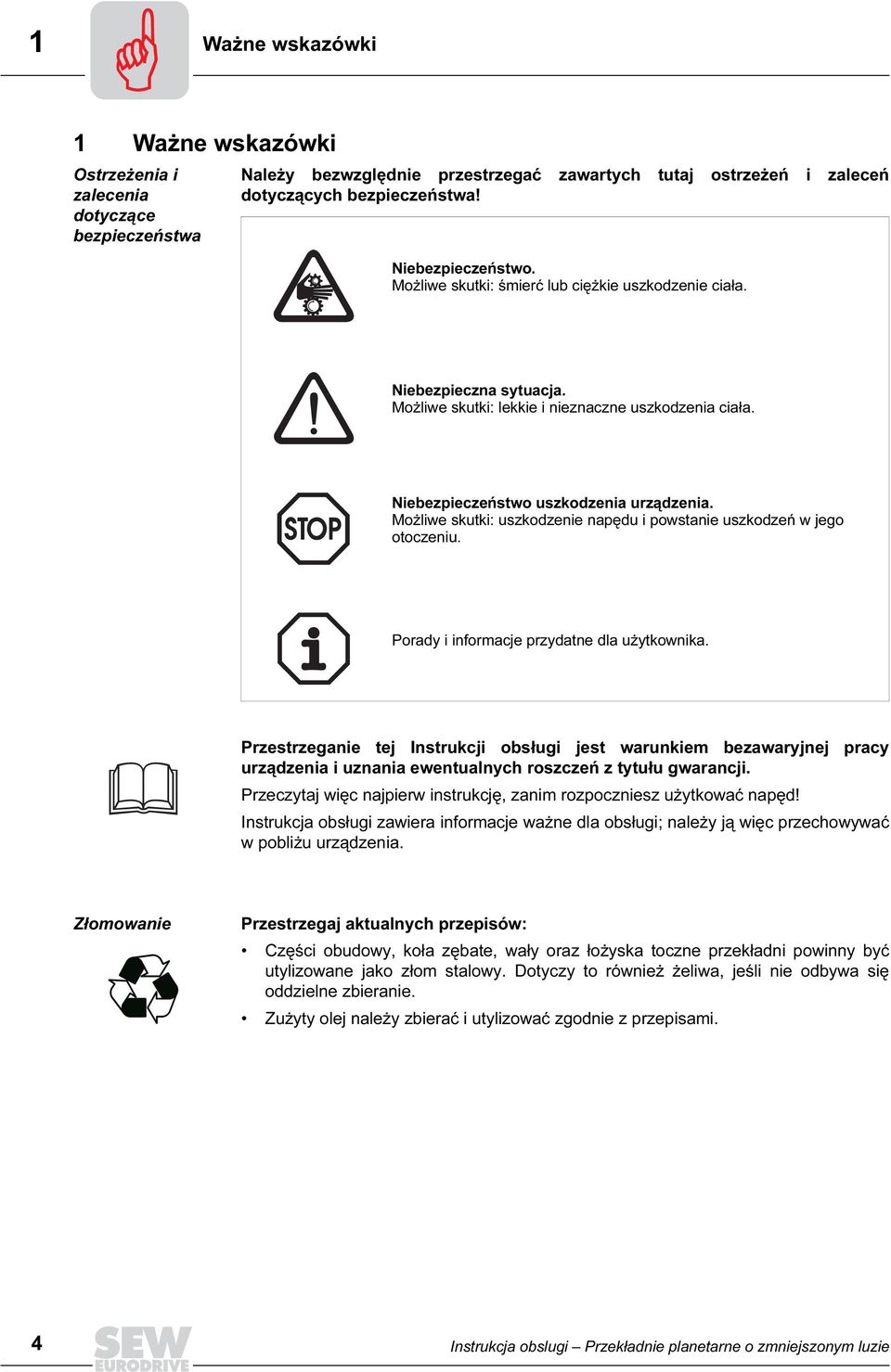

4 1 Ważne wskazówki 1 Ważne wskazówki Ostrzeżenia i zalecenia dotyczące bezpieczeństwa Należy bezwzględnie przestrzegać zawartych tutaj ostrzeżeń i zaleceń dotyczących bezpieczeństwa! Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie uszkodzenie ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i nieznaczne uszkodzenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie napędu i powstanie uszkodzeń w jego otoczeniu. Porady i informacje przydatne dla użytkownika. Przestrzeganie tej Instrukcji obsługi jest warunkiem bezawaryjnej pracy urządzenia i uznania ewentualnych roszczeń z tytułu gwarancji. Przeczytaj więc najpierw instrukcję, zanim rozpoczniesz użytkować napęd! Instrukcja obsługi zawiera informacje ważne dla obsługi; należy ją więc przechowywać w pobliżu urządzenia. Złomowanie Przestrzegaj aktualnych przepisów: Części obudowy, koła zębate, wały oraz łożyska toczne przekładni powinny być utylizowane jako złom stalowy. Dotyczy to również żeliwa, jeśli nie odbywa się oddzielne zbieranie. Zużyty olej należy zbierać i utylizować zgodnie z przepisami. 4 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

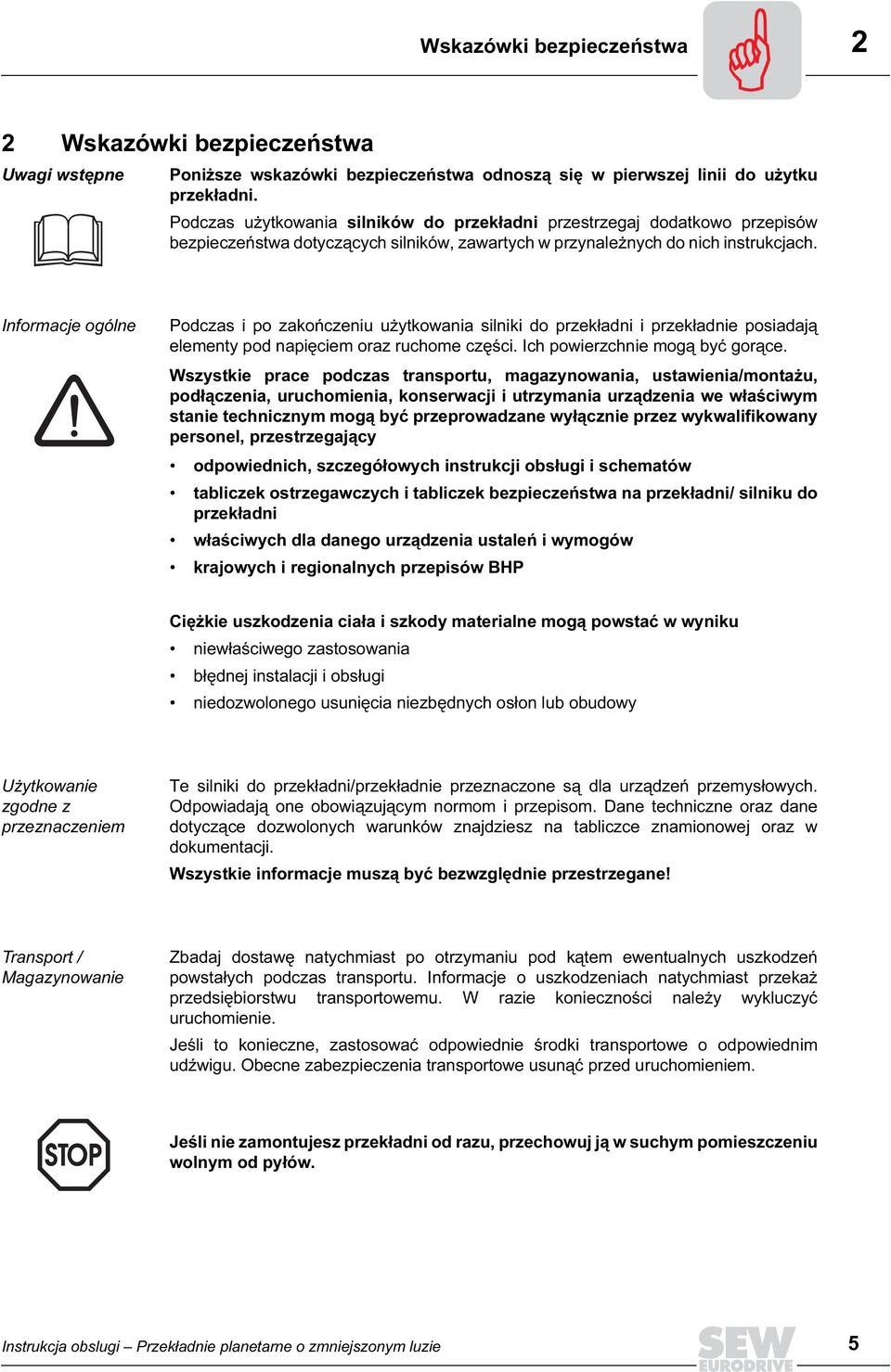

5 Wskazówki bezpieczeństwa 2 2 Wskazówki bezpieczeństwa Uwagi wstępne Poniższe wskazówki bezpieczeństwa odnoszą się w pierwszej linii do użytku przekładni. Podczas użytkowania silników do przekładni przestrzegaj dodatkowo przepisów bezpieczeństwa dotyczących silników, zawartych w przynależnych do nich instrukcjach. Informacje ogólne Podczas i po zakończeniu użytkowania silniki do przekładni i przekładnie posiadają elementy pod napięciem oraz ruchome części. Ich powierzchnie mogą być gorące. Wszystkie prace podczas transportu, magazynowania, ustawienia/montażu, podłączenia, uruchomienia, konserwacji i utrzymania urządzenia we właściwym stanie technicznym mogą być przeprowadzane wyłącznie przez wykwalifikowany personel, przestrzegający odpowiednich, szczegółowych instrukcji obsługi i schematów tabliczek ostrzegawczych i tabliczek bezpieczeństwa na przekładni/ silniku do przekładni właściwych dla danego urządzenia ustaleń i wymogów krajowych i regionalnych przepisów BHP Ciężkie uszkodzenia ciała i szkody materialne mogą powstać w wyniku niewłaściwego zastosowania błędnej instalacji i obsługi niedozwolonego usunięcia niezbędnych osłon lub obudowy Użytkowanie zgodne z przeznaczeniem Te silniki do przekładni/przekładnie przeznaczone są dla urządzeń przemysłowych. Odpowiadają one obowiązującym normom i przepisom. Dane techniczne oraz dane dotyczące dozwolonych warunków znajdziesz na tabliczce znamionowej oraz w dokumentacji. Wszystkie informacje muszą być bezwzględnie przestrzegane! Transport / Magazynowanie Zbadaj dostawę natychmiast po otrzymaniu pod kątem ewentualnych uszkodzeń powstałych podczas transportu. Informacje o uszkodzeniach natychmiast przekaż przedsiębiorstwu transportowemu. W razie konieczności należy wykluczyć uruchomienie. Jeśli to konieczne, zastosować odpowiednie środki transportowe o odpowiednim udźwigu. Obecne zabezpieczenia transportowe usunąć przed uruchomieniem. Jeśli nie zamontujesz przekładni od razu, przechowuj ją w suchym pomieszczeniu wolnym od pyłów. Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 5

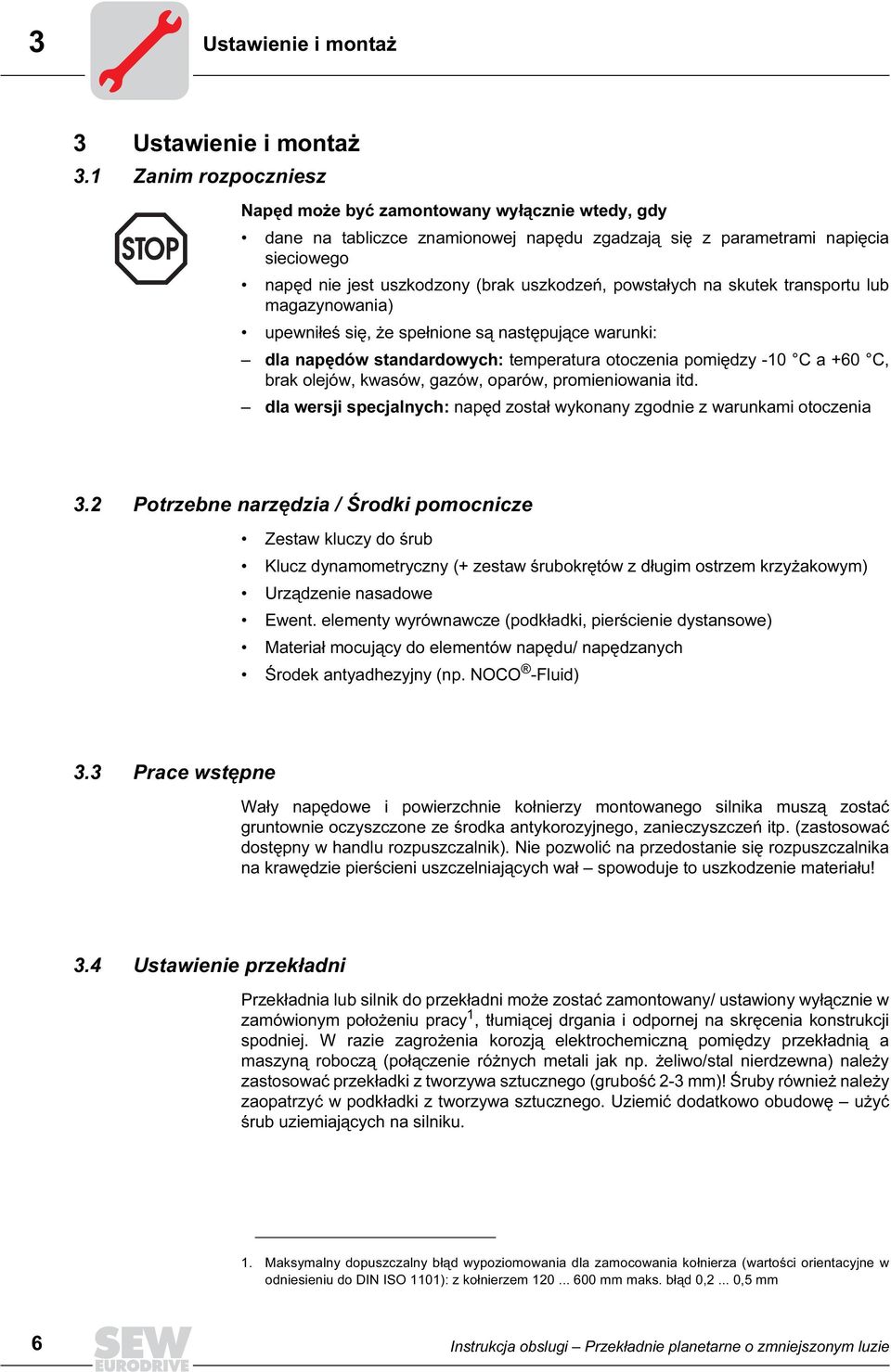

6 3 Ustawienie i montaż 3 Ustawienie i montaż 3.1 Zanim rozpoczniesz Napęd może być zamontowany wyłącznie wtedy, gdy dane na tabliczce znamionowej napędu zgadzają się z parametrami napięcia sieciowego napęd nie jest uszkodzony (brak uszkodzeń, powstałych na skutek transportu lub magazynowania) upewniłeś się, że spełnione są następujące warunki: dla napędów standardowych: temperatura otoczenia pomiędzy -10 C a +60 C, brak olejów, kwasów, gazów, oparów, promieniowania itd. dla wersji specjalnych: napęd został wykonany zgodnie z warunkami otoczenia 3.2 Potrzebne narzędzia / Środki pomocnicze Zestaw kluczy do śrub Klucz dynamometryczny (+ zestaw śrubokrętów z długim ostrzem krzyżakowym) Urządzenie nasadowe Ewent. elementy wyrównawcze (podkładki, pierścienie dystansowe) Materiał mocujący do elementów napędu/ napędzanych Środek antyadhezyjny (np. NOCO -Fluid) 3.3 Prace wstępne Wały napędowe i powierzchnie kołnierzy montowanego silnika muszą zostać gruntownie oczyszczone ze środka antykorozyjnego, zanieczyszczeń itp. (zastosować dostępny w handlu rozpuszczalnik). Nie pozwolić na przedostanie się rozpuszczalnika na krawędzie pierścieni uszczelniających wał spowoduje to uszkodzenie materiału! 3.4 Ustawienie przekładni Przekładnia lub silnik do przekładni może zostać zamontowany/ ustawiony wyłącznie w zamówionym położeniu pracy 1, tłumiącej drgania i odpornej na skręcenia konstrukcji spodniej. W razie zagrożenia korozją elektrochemiczną pomiędzy przekładnią a maszyną roboczą (połączenie różnych metali jak np. żeliwo/stal nierdzewna) należy zastosować przekładki z tworzywa sztucznego (grubość 2-3 mm)! Śruby również należy zaopatrzyć w podkładki z tworzywa sztucznego. Uziemić dodatkowo obudowę użyć śrub uziemiających na silniku. 1. Maksymalny dopuszczalny błąd wypoziomowania dla zamocowania kołnierza (wartości orientacyjne w odniesieniu do DIN ISO 1101): z kołnierzem mm maks. błąd 0,2... 0,5 mm 6 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

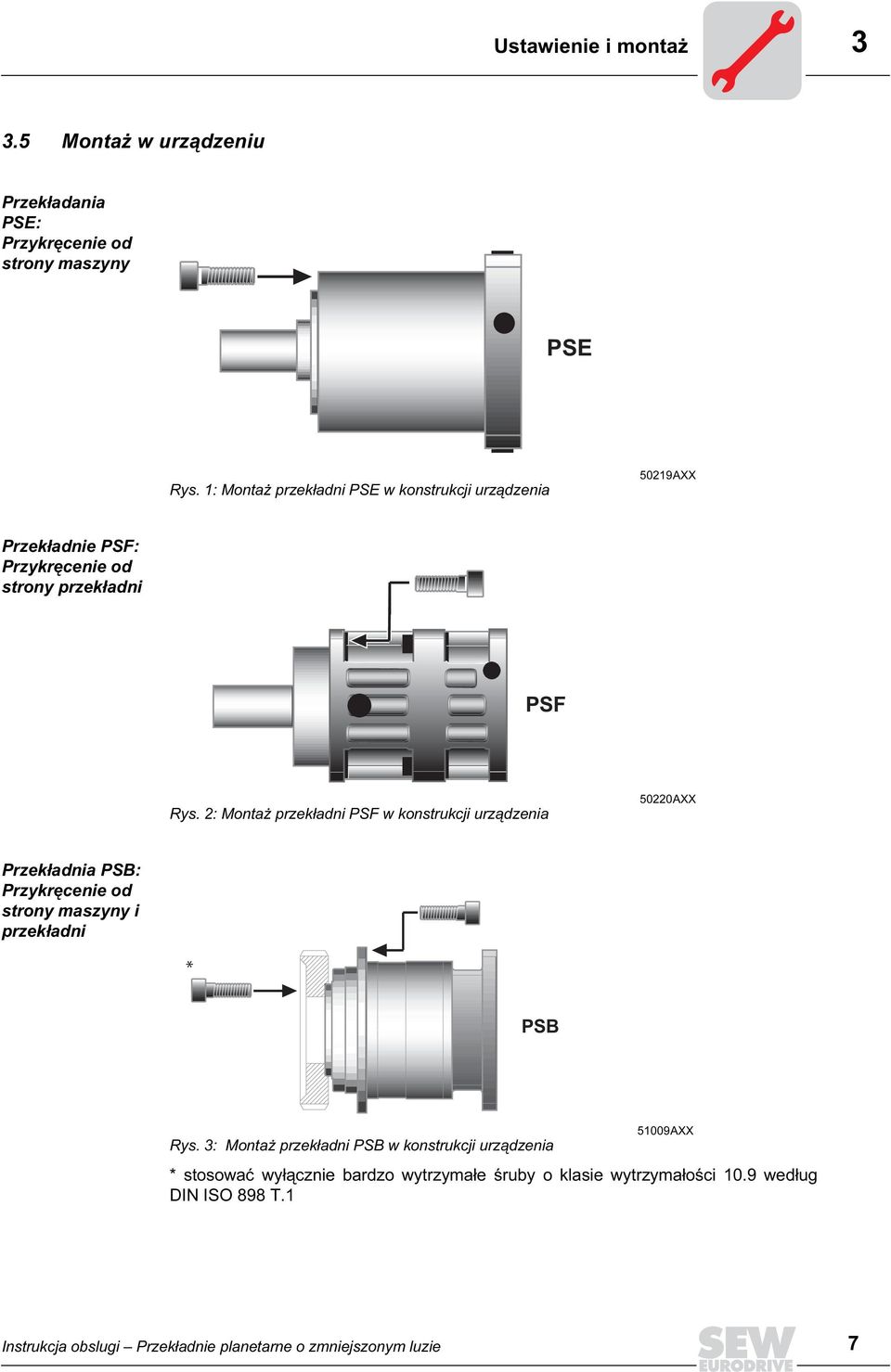

7 Ustawienie i montaż Montaż w urządzeniu Przekładania PSE: Przykręcenie od strony maszyny PSE Rys. 1: Montaż przekładni PSE w konstrukcji urządzenia 50219AXX Przekładnie PSF: Przykręcenie od strony przekładni PSF Rys. 2: Montaż przekładni PSF w konstrukcji urządzenia 50220AXX Przekładnia PSB: Przykręcenie od strony maszyny i przekładni * PSB Rys. 3: Montaż przekładni PSB w konstrukcji urządzenia 51009AXX * stosować wyłącznie bardzo wytrzymałe śruby o klasie wytrzymałości 10.9 według DIN ISO 898 T.1 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 7

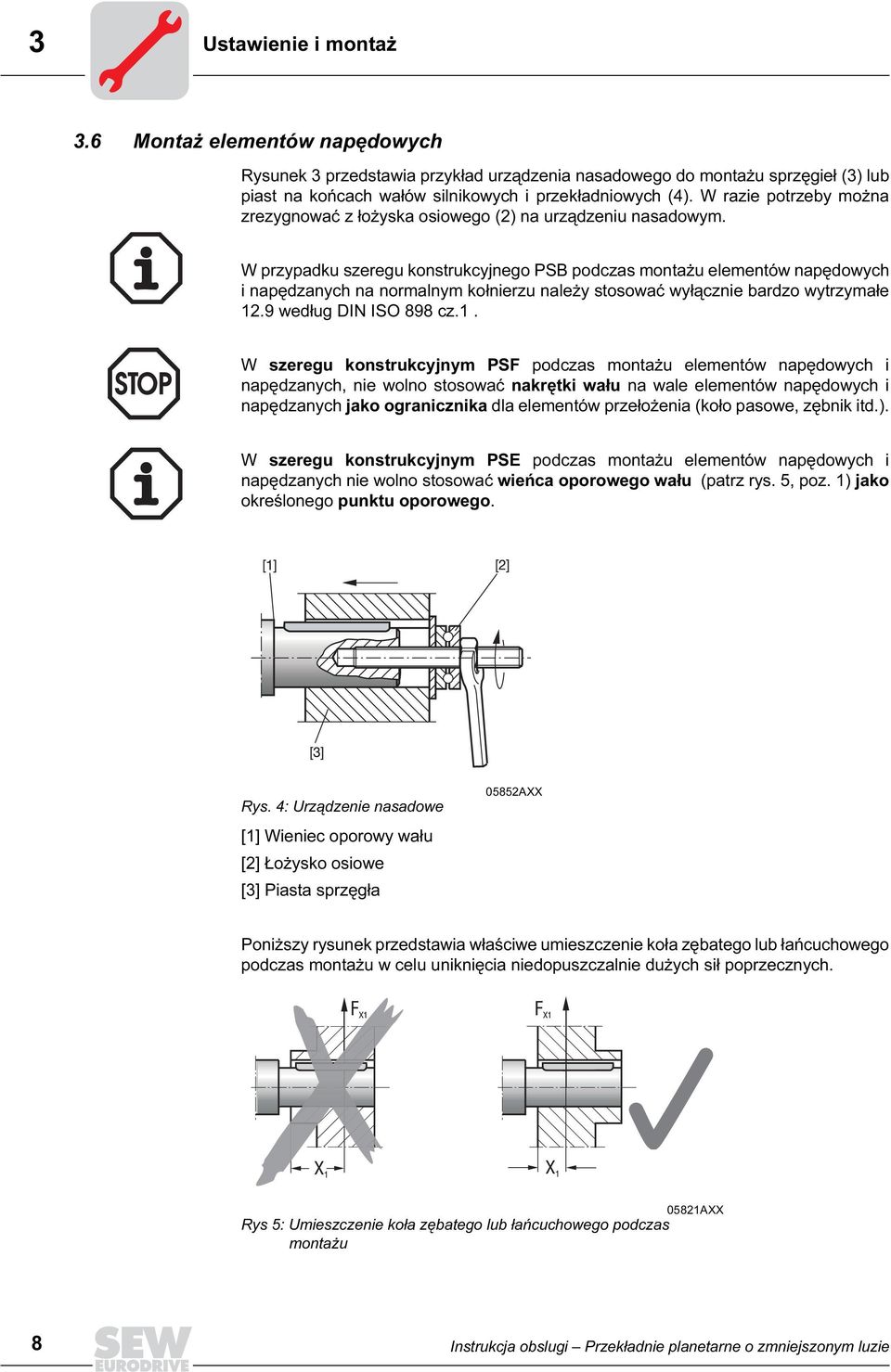

8 3 Ustawienie i montaż 3.6 Montaż elementów napędowych Rysunek 3 przedstawia przykład urządzenia nasadowego do montażu sprzęgieł (3) lub piast na końcach wałów silnikowych i przekładniowych (4). W razie potrzeby można zrezygnować z łożyska osiowego (2) na urządzeniu nasadowym. W przypadku szeregu konstrukcyjnego PSB podczas montażu elementów napędowych i napędzanych na normalnym kołnierzu należy stosować wyłącznie bardzo wytrzymałe 12.9 według DIN ISO 898 cz.1. W szeregu konstrukcyjnym PSF podczas montażu elementów napędowych i napędzanych, nie wolno stosować nakrętki wału na wale elementów napędowych i napędzanych jako ogranicznika dla elementów przełożenia (koło pasowe, zębnik itd.). W szeregu konstrukcyjnym PSE podczas montażu elementów napędowych i napędzanych nie wolno stosować wieńca oporowego wału (patrz rys. 5, poz. 1) jako określonego punktu oporowego. Rys. 4: Urządzenie nasadowe [1] Wieniec oporowy wału [2] Łożysko osiowe [3] Piasta sprzęgła 05852AXX Poniższy rysunek przedstawia właściwe umieszczenie koła zębatego lub łańcuchowego podczas montażu w celu uniknięcia niedopuszczalnie dużych sił poprzecznych. F X1 F X1 X 1 X AXX Rys 5: Umieszczenie koła zębatego lub łańcuchowego podczas montażu 8 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

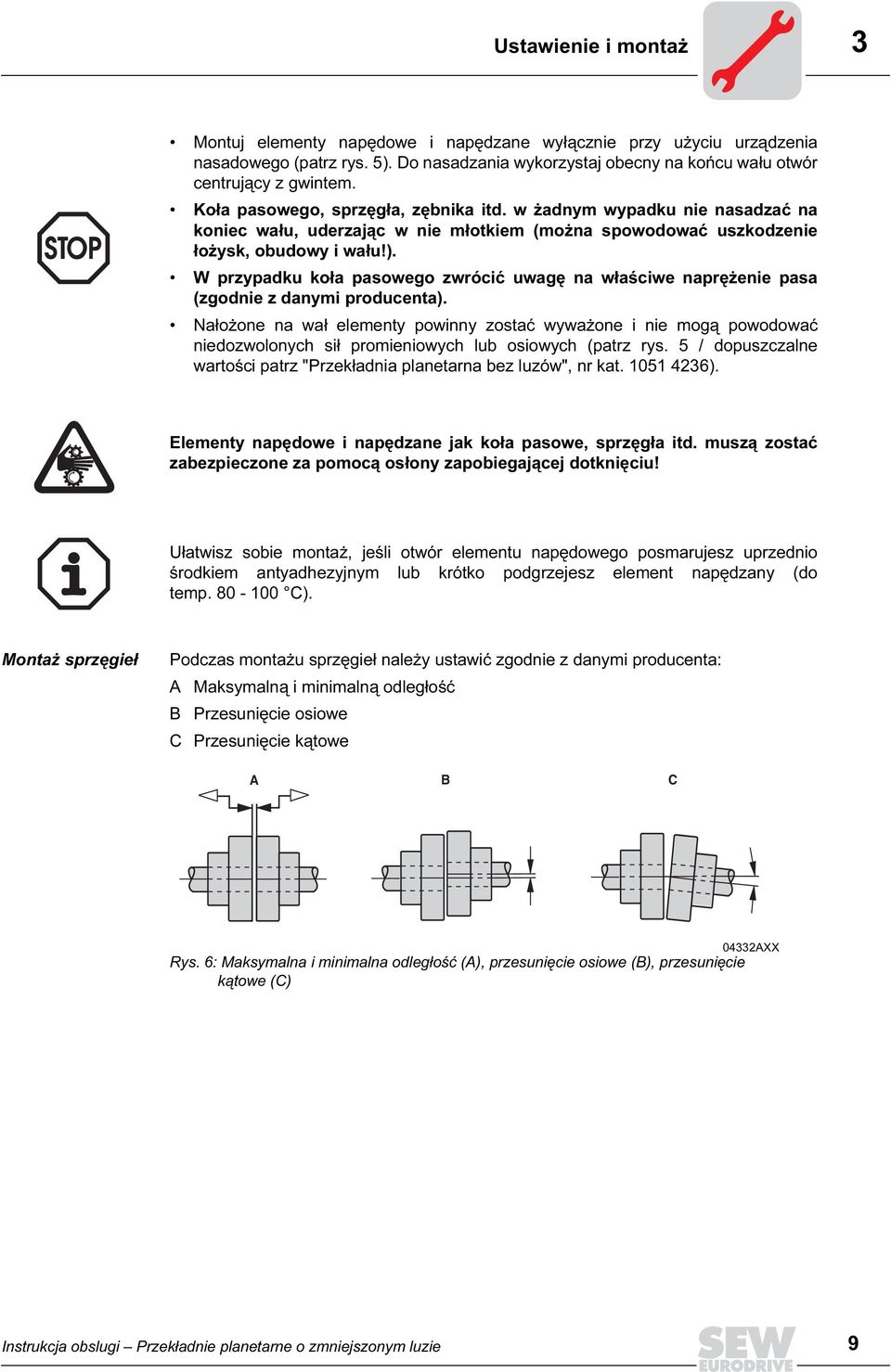

9 Ustawienie i montaż 3 Montuj elementy napędowe i napędzane wyłącznie przy użyciu urządzenia nasadowego (patrz rys. 5). Do nasadzania wykorzystaj obecny na końcu wału otwór centrujący z gwintem. Koła pasowego, sprzęgła, zębnika itd. w żadnym wypadku nie nasadzać na koniec wału, uderzając w nie młotkiem (można spowodować uszkodzenie łożysk, obudowy i wału!). W przypadku koła pasowego zwrócić uwagę na właściwe naprężenie pasa (zgodnie z danymi producenta). Nałożone na wał elementy powinny zostać wyważone i nie mogą powodować niedozwolonych sił promieniowych lub osiowych (patrz rys. 5 / dopuszczalne wartości patrz "Przekładnia planetarna bez luzów", nr kat ). Elementy napędowe i napędzane jak koła pasowe, sprzęgła itd. muszą zostać zabezpieczone za pomocą osłony zapobiegającej dotknięciu! Ułatwisz sobie montaż, jeśli otwór elementu napędowego posmarujesz uprzednio środkiem antyadhezyjnym lub krótko podgrzejesz element napędzany (do temp C). Montaż sprzęgieł Podczas montażu sprzęgieł należy ustawić zgodnie z danymi producenta: A Maksymalną i minimalną odległość B Przesunięcie osiowe C Przesunięcie kątowe A B C 04332AXX Rys. 6: Maksymalna i minimalna odległość (A), przesunięcie osiowe (B), przesunięcie kątowe (C) Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 9

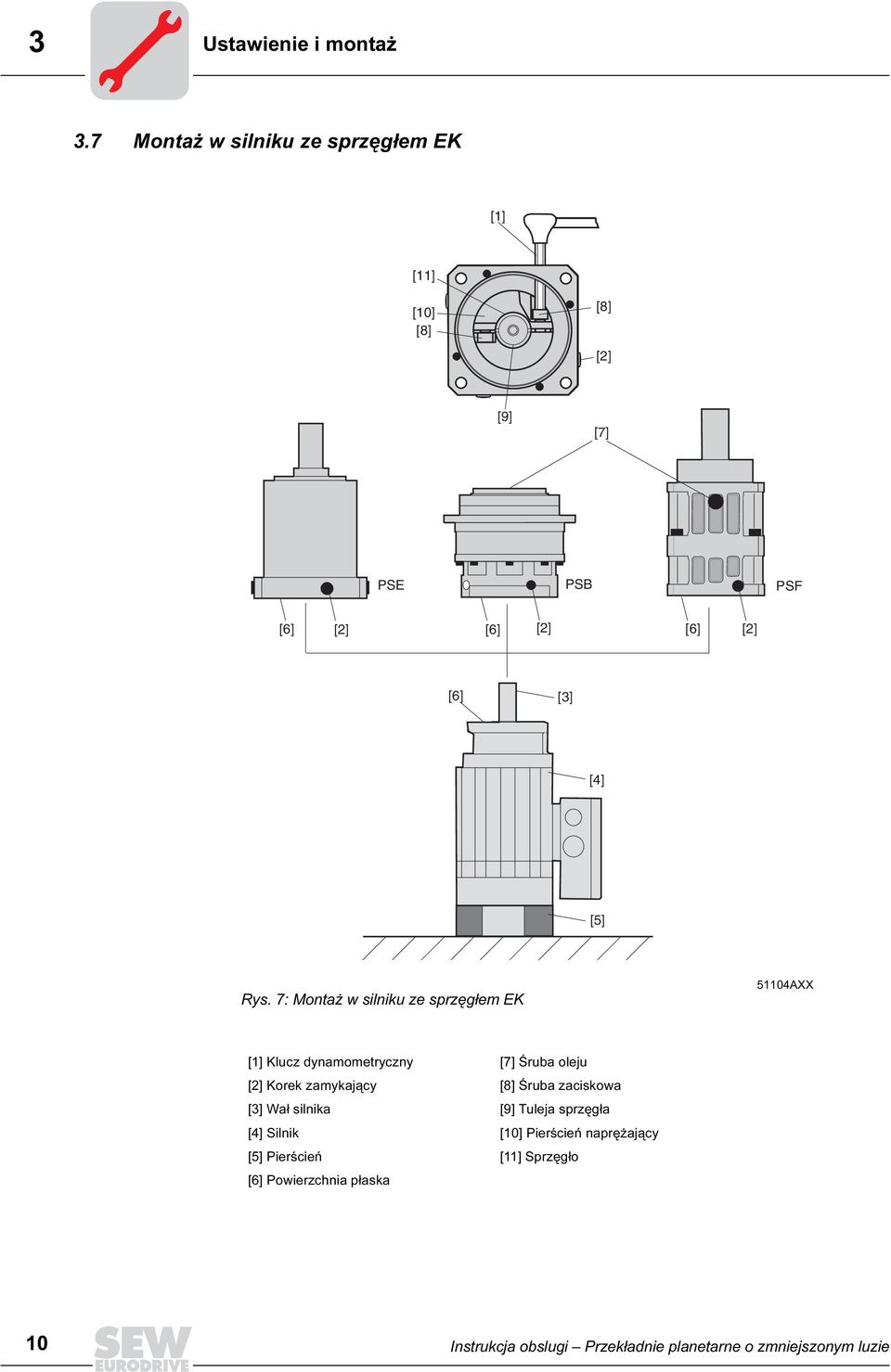

10 3 Ustawienie i montaż 3.7 Montaż w silniku ze sprzęgłem EK [1] [11] [10] [8] [8] [2] [9] [7] PSE PSB PSF [6] [2] [6] [2] [6] [2] [6] [3] [4] [5] Rys. 7: Montaż w silniku ze sprzęgłem EK 51104AXX [1] Klucz dynamometryczny [7] Śruba oleju [2] Korek zamykający [8] Śruba zaciskowa [3] Wał silnika [9] Tuleja sprzęgła [4] Silnik [10] Pierścień naprężający [5] Pierścień [11] Sprzęgło [6] Powierzchnia płaska 10 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

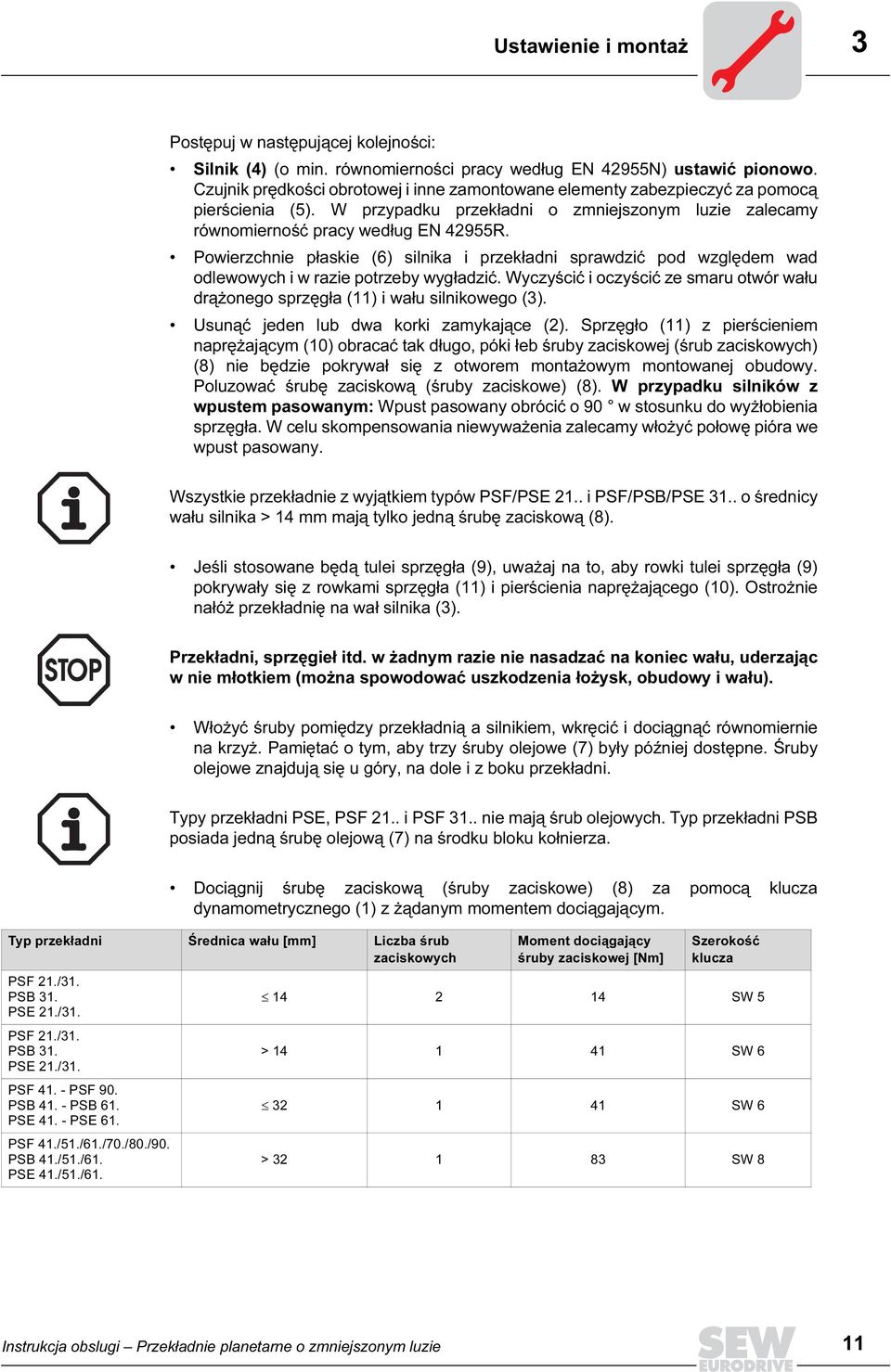

11 Ustawienie i montaż 3 Postępuj w następującej kolejności: Silnik (4) (o min. równomierności pracy według EN 42955N) ustawić pionowo. Czujnik prędkości obrotowej i inne zamontowane elementy zabezpieczyć za pomocą pierścienia (5). W przypadku przekładni o zmniejszonym luzie zalecamy równomierność pracy według EN 42955R. Powierzchnie płaskie (6) silnika i przekładni sprawdzić pod względem wad odlewowych i w razie potrzeby wygładzić. Wyczyścić i oczyścić ze smaru otwór wału drążonego sprzęgła (11) i wału silnikowego (3). Usunąć jeden lub dwa korki zamykające (2). Sprzęgło (11) z pierścieniem naprężającym (10) obracać tak długo, póki łeb śruby zaciskowej (śrub zaciskowych) (8) nie będzie pokrywał się z otworem montażowym montowanej obudowy. Poluzować śrubę zaciskową (śruby zaciskowe) (8). W przypadku silników z wpustem pasowanym: Wpust pasowany obrócić o 90 w stosunku do wyżłobienia sprzęgła. W celu skompensowania niewyważenia zalecamy włożyć połowę pióra we wpust pasowany. Wszystkie przekładnie z wyjątkiem typów PSF/PSE 21.. i PSF/PSB/PSE 31.. o średnicy wału silnika > 14 mm mają tylko jedną śrubę zaciskową (8). Jeśli stosowane będą tulei sprzęgła (9), uważaj na to, aby rowki tulei sprzęgła (9) pokrywały się z rowkami sprzęgła (11) i pierścienia naprężającego (10). Ostrożnie nałóż przekładnię na wał silnika (3). Przekładni, sprzęgieł itd. w żadnym razie nie nasadzać na koniec wału, uderzając w nie młotkiem (można spowodować uszkodzenia łożysk, obudowy i wału). Włożyć śruby pomiędzy przekładnią a silnikiem, wkręcić i dociągnąć równomiernie na krzyż. Pamiętać o tym, aby trzy śruby olejowe (7) były później dostępne. Śruby olejowe znajdują się u góry, na dole i z boku przekładni. Typy przekładni PSE, PSF 21.. i PSF 31.. nie mają śrub olejowych. Typ przekładni PSB posiada jedną śrubę olejową (7) na środku bloku kołnierza. Dociągnij śrubę zaciskową (śruby zaciskowe) (8) za pomocą klucza dynamometrycznego (1) z żądanym momentem dociągającym. Typ przekładni Średnica wału [mm] Liczba śrub zaciskowych PSF 21./31. PSB 31. PSE 21./31. PSF 21./31. PSB 31. PSE 21./31. PSF PSF 90. PSB PSB 61. PSE PSE 61. PSF 41./51./61./70./80./90. PSB 41./51./61. PSE 41./51./61. Moment dociągający śruby zaciskowej [Nm] Szerokość klucza SW 5 > SW SW 6 > SW 8 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 11

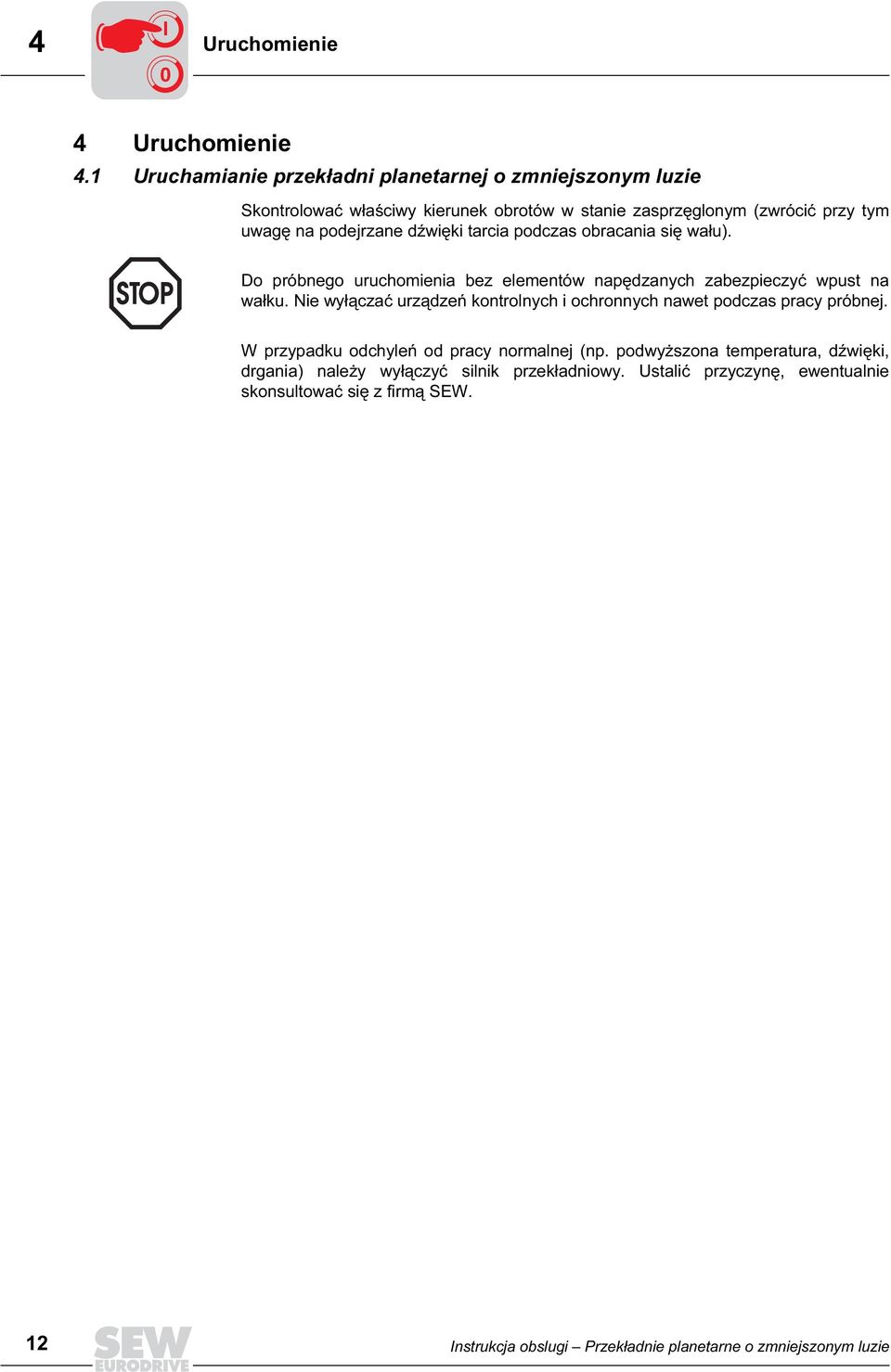

12 4 I 0 Uruchomienie 4 Uruchomienie 4.1 Uruchamianie przekładni planetarnej o zmniejszonym luzie Skontrolować właściwy kierunek obrotów w stanie zasprzęglonym (zwrócić przy tym uwagę na podejrzane dźwięki tarcia podczas obracania się wału). Do próbnego uruchomienia bez elementów napędzanych zabezpieczyć wpust na wałku. Nie wyłączać urządzeń kontrolnych i ochronnych nawet podczas pracy próbnej. W przypadku odchyleń od pracy normalnej (np. podwyższona temperatura, dźwięki, drgania) należy wyłączyć silnik przekładniowy. Ustalić przyczynę, ewentualnie skonsultować się z firmą SEW. 12 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

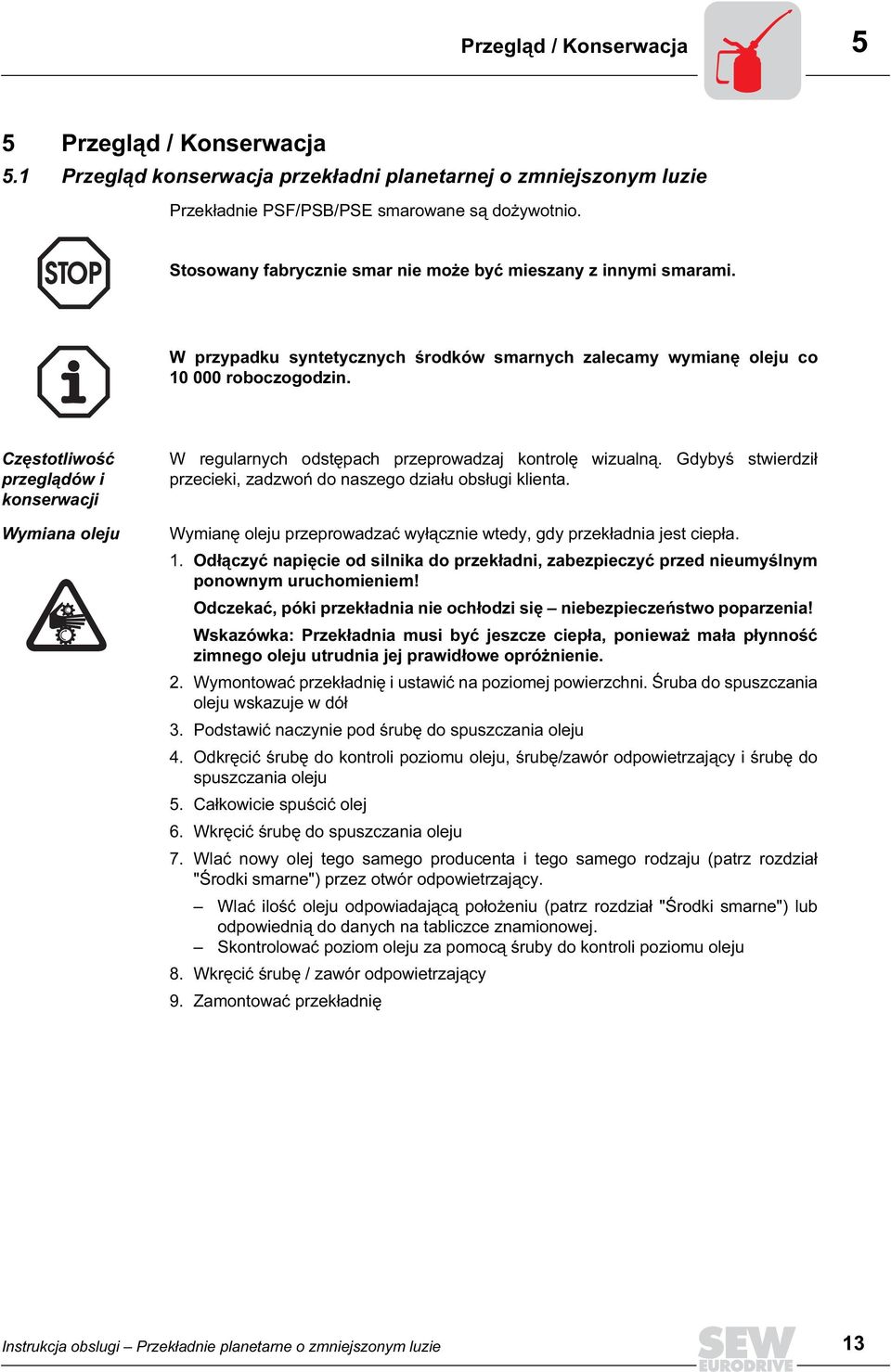

13 Przegląd / Konserwacja 5 5 Przegląd / Konserwacja 5.1 Przegląd konserwacja przekładni planetarnej o zmniejszonym luzie Przekładnie PSF/PSB/PSE smarowane są dożywotnio. Stosowany fabrycznie smar nie może być mieszany z innymi smarami. W przypadku syntetycznych środków smarnych zalecamy wymianę oleju co roboczogodzin. Częstotliwość przeglądów i konserwacji Wymiana oleju W regularnych odstępach przeprowadzaj kontrolę wizualną. Gdybyś stwierdził przecieki, zadzwoń do naszego działu obsługi klienta. Wymianę oleju przeprowadzać wyłącznie wtedy, gdy przekładnia jest ciepła. 1. Odłączyć napięcie od silnika do przekładni, zabezpieczyć przed nieumyślnym ponownym uruchomieniem! Odczekać, póki przekładnia nie ochłodzi się niebezpieczeństwo poparzenia! Wskazówka: Przekładnia musi być jeszcze ciepła, ponieważ mała płynność zimnego oleju utrudnia jej prawidłowe opróżnienie. 2. Wymontować przekładnię i ustawić na poziomej powierzchni. Śruba do spuszczania oleju wskazuje w dół 3. Podstawić naczynie pod śrubę do spuszczania oleju 4. Odkręcić śrubę do kontroli poziomu oleju, śrubę/zawór odpowietrzający i śrubę do spuszczania oleju 5. Całkowicie spuścić olej 6. Wkręcić śrubę do spuszczania oleju 7. Wlać nowy olej tego samego producenta i tego samego rodzaju (patrz rozdział "Środki smarne") przez otwór odpowietrzający. Wlać ilość oleju odpowiadającą położeniu (patrz rozdział "Środki smarne") lub odpowiednią do danych na tabliczce znamionowej. Skontrolować poziom oleju za pomocą śruby do kontroli poziomu oleju 8. Wkręcić śrubę / zawór odpowietrzający 9. Zamontować przekładnię Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 13

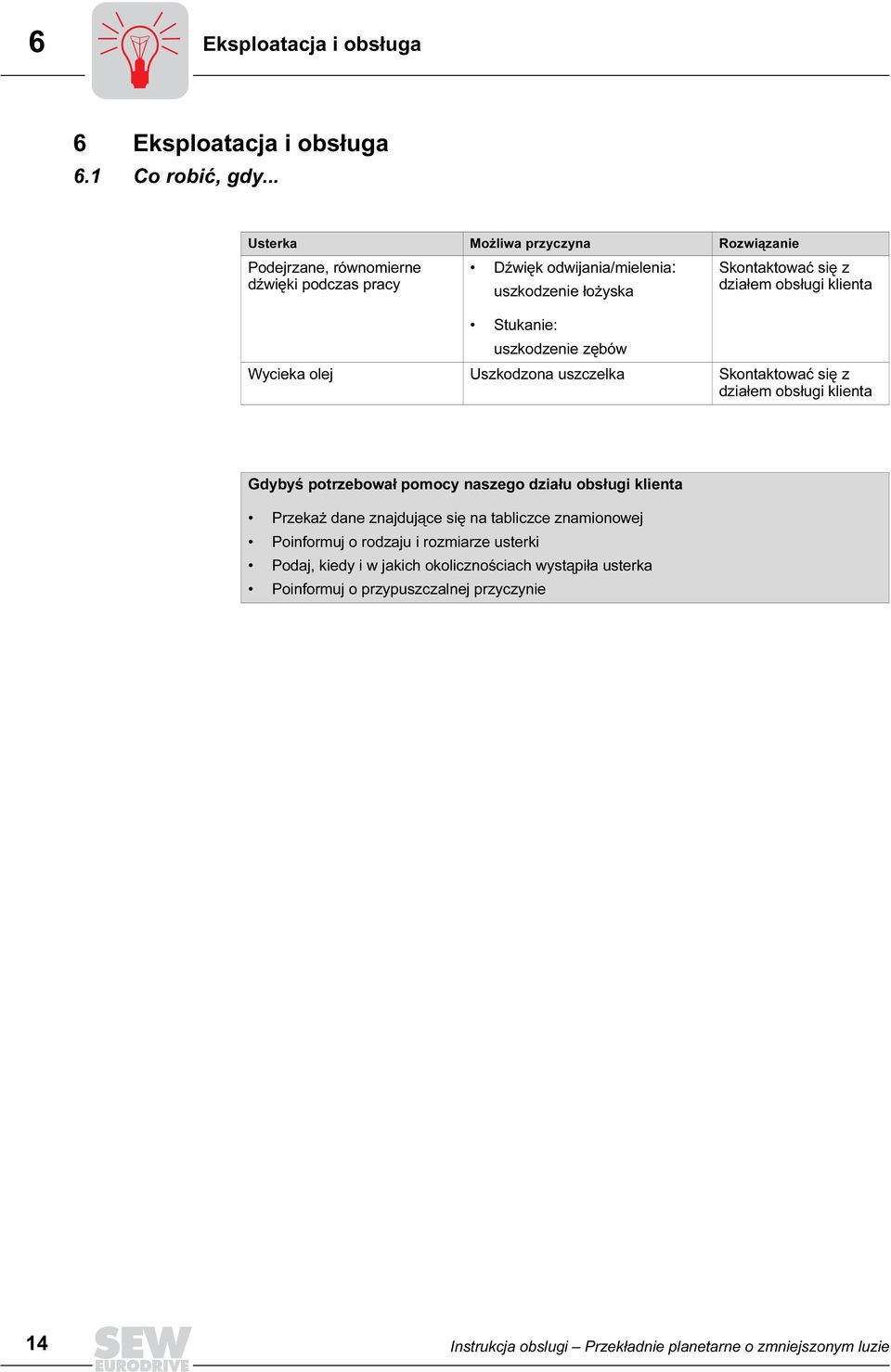

14 6 Eksploatacja i obsługa 6 Eksploatacja i obsługa 6.1 Co robić, gdy... Usterka Możliwa przyczyna Rozwiązanie Podejrzane, równomierne dźwięki podczas pracy Dźwięk odwijania/mielenia: uszkodzenie łożyska Stukanie: uszkodzenie zębów Skontaktować się z działem obsługi klienta Wycieka olej Uszkodzona uszczelka Skontaktować się z działem obsługi klienta Gdybyś potrzebował pomocy naszego działu obsługi klienta Przekaż dane znajdujące się na tabliczce znamionowej Poinformuj o rodzaju i rozmiarze usterki Podaj, kiedy i w jakich okolicznościach wystąpiła usterka Poinformuj o przypuszczalnej przyczynie 14 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

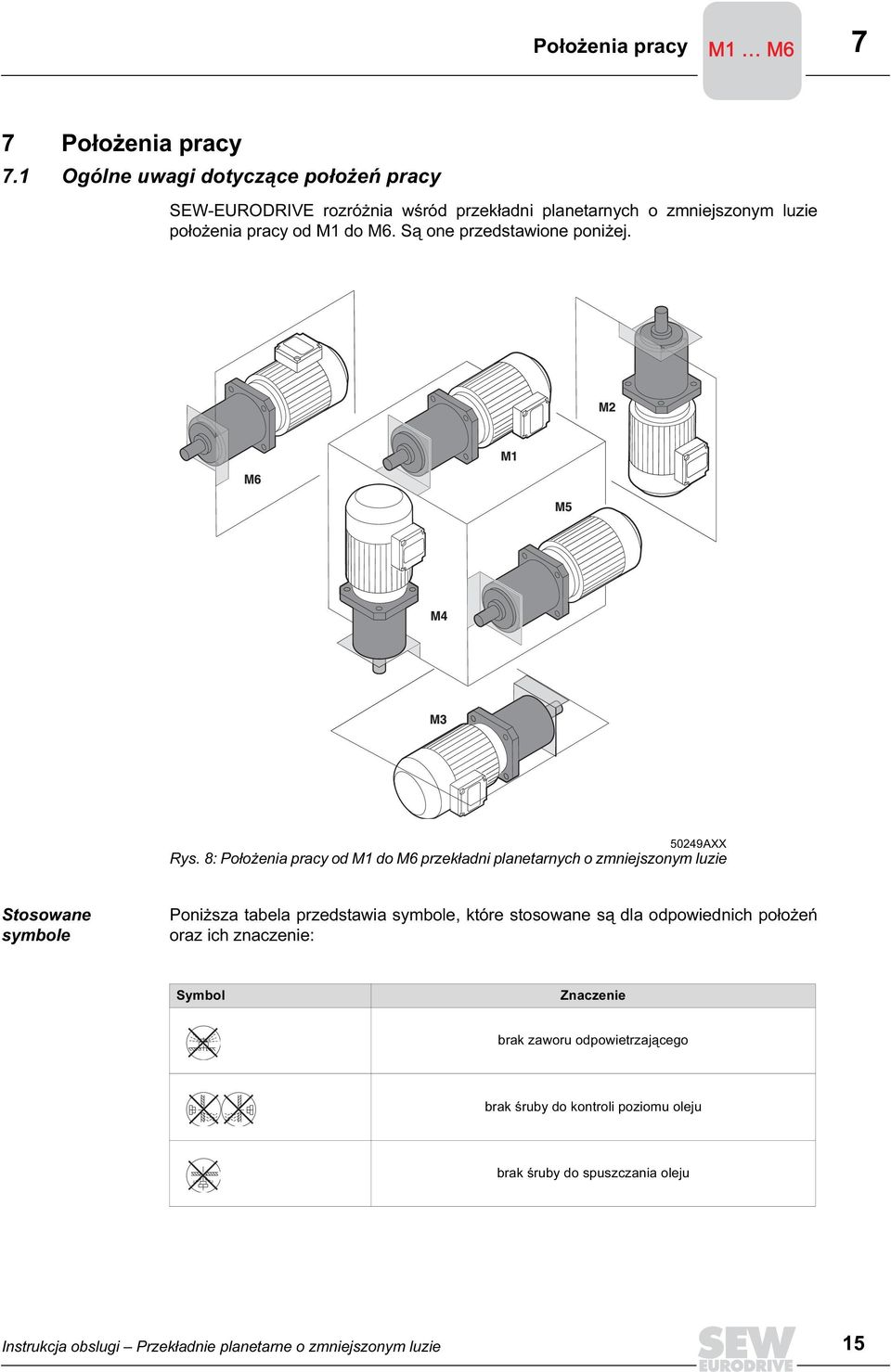

15 Położenia pracy M1 M6 M6 7 7 Położenia pracy 7.1 Ogólne uwagi dotyczące położeń pracy SEW-EURODRIVE rozróżnia wśród przekładni planetarnych o zmniejszonym luzie położenia pracy od M1 do M6. Są one przedstawione poniżej AXX Rys. 8: Położenia pracy od M1 do M6 przekładni planetarnych o zmniejszonym luzie Stosowane symbole Poniższa tabela przedstawia symbole, które stosowane są dla odpowiednich położeń oraz ich znaczenie: Symbol Znaczenie brak zaworu odpowietrzającego brak śruby do kontroli poziomu oleju brak śruby do spuszczania oleju Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 15

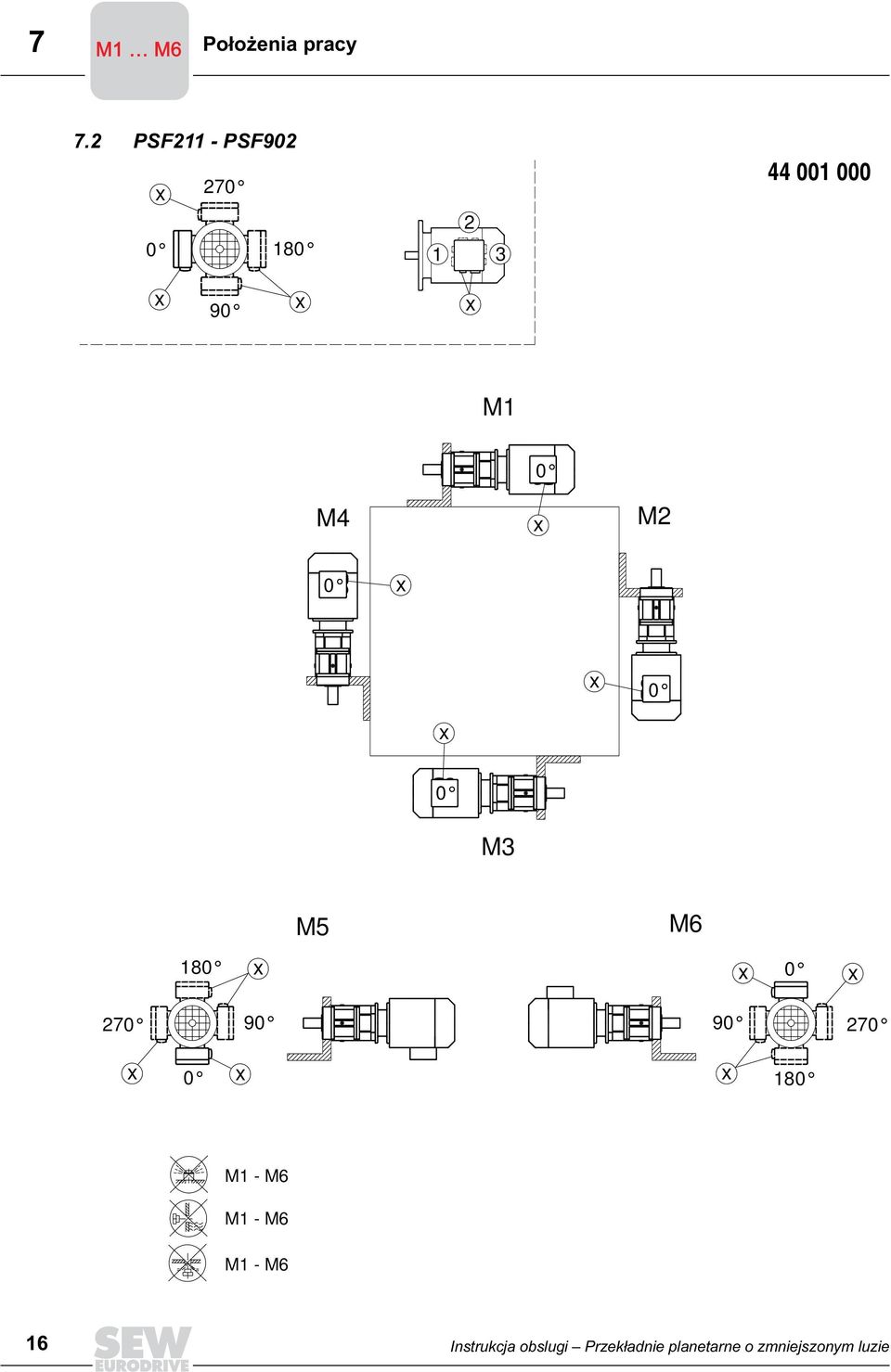

16 7 M1 M6 M6 Położenia pracy 7.2 PSF211 - PSF M1 M4 M2 M3 M5 M M1 - M6 M1 - M6 M1 - M6 16 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

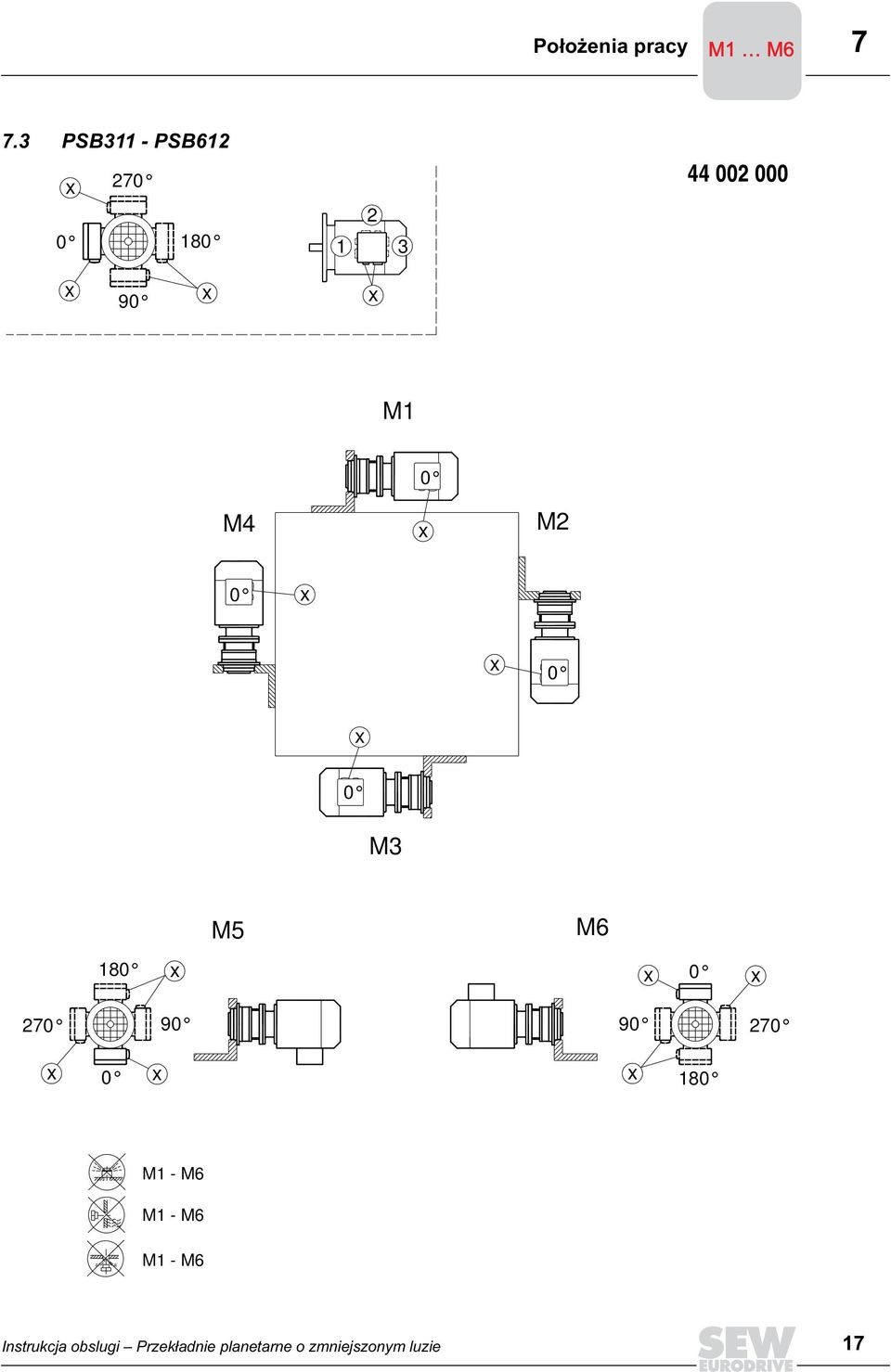

17 Położenia pracy M1 M6 M PSB311 - PSB M1 M4 M2 M3 M5 M M1 - M6 M1 - M6 M1 - M6 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 17

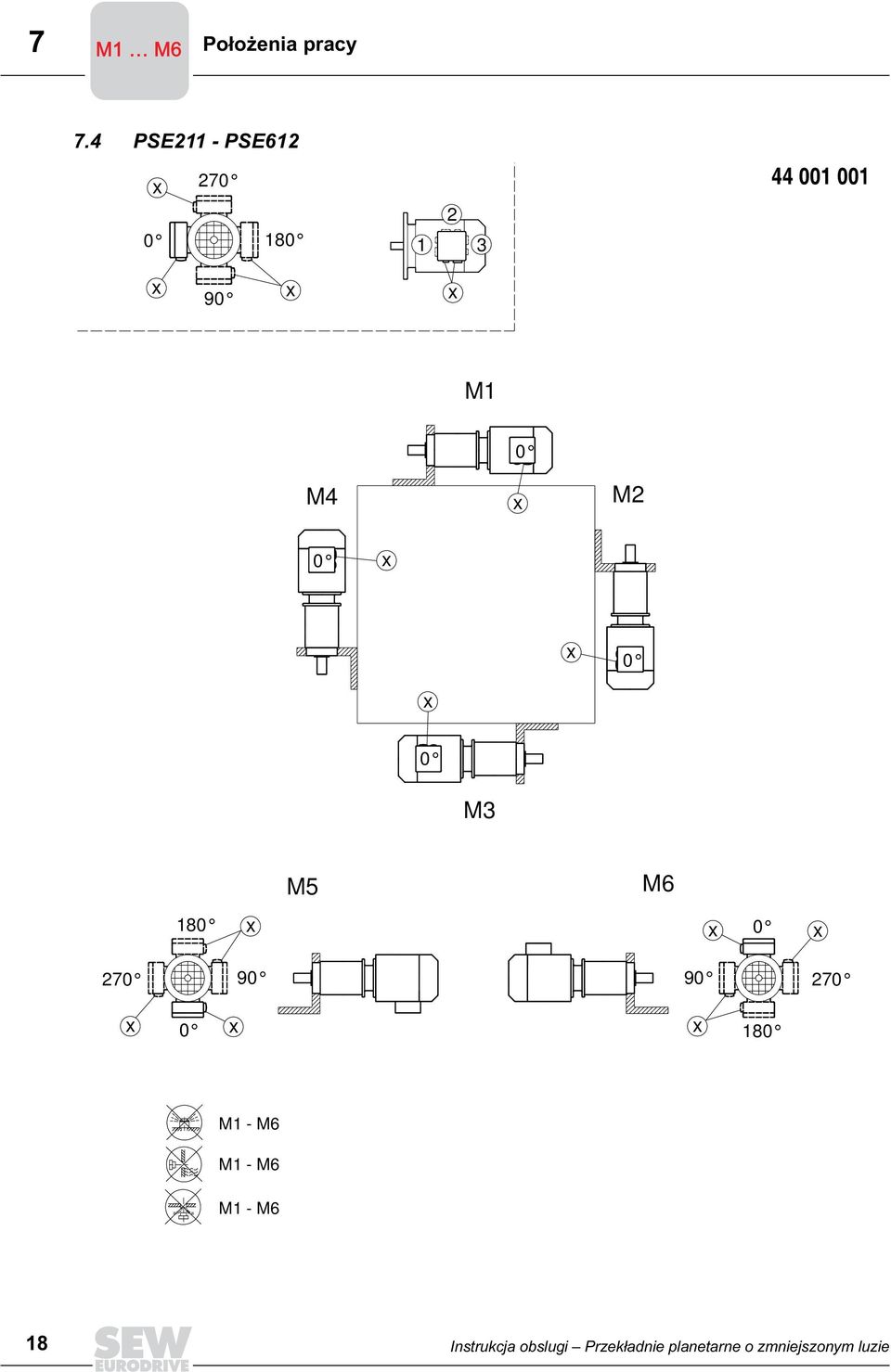

18 7 M1 M6 M6 Położenia pracy 7.4 PSE211 - PSE M1 M4 M2 M3 M5 M M1 - M6 M1 - M6 M1 - M6 18 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie

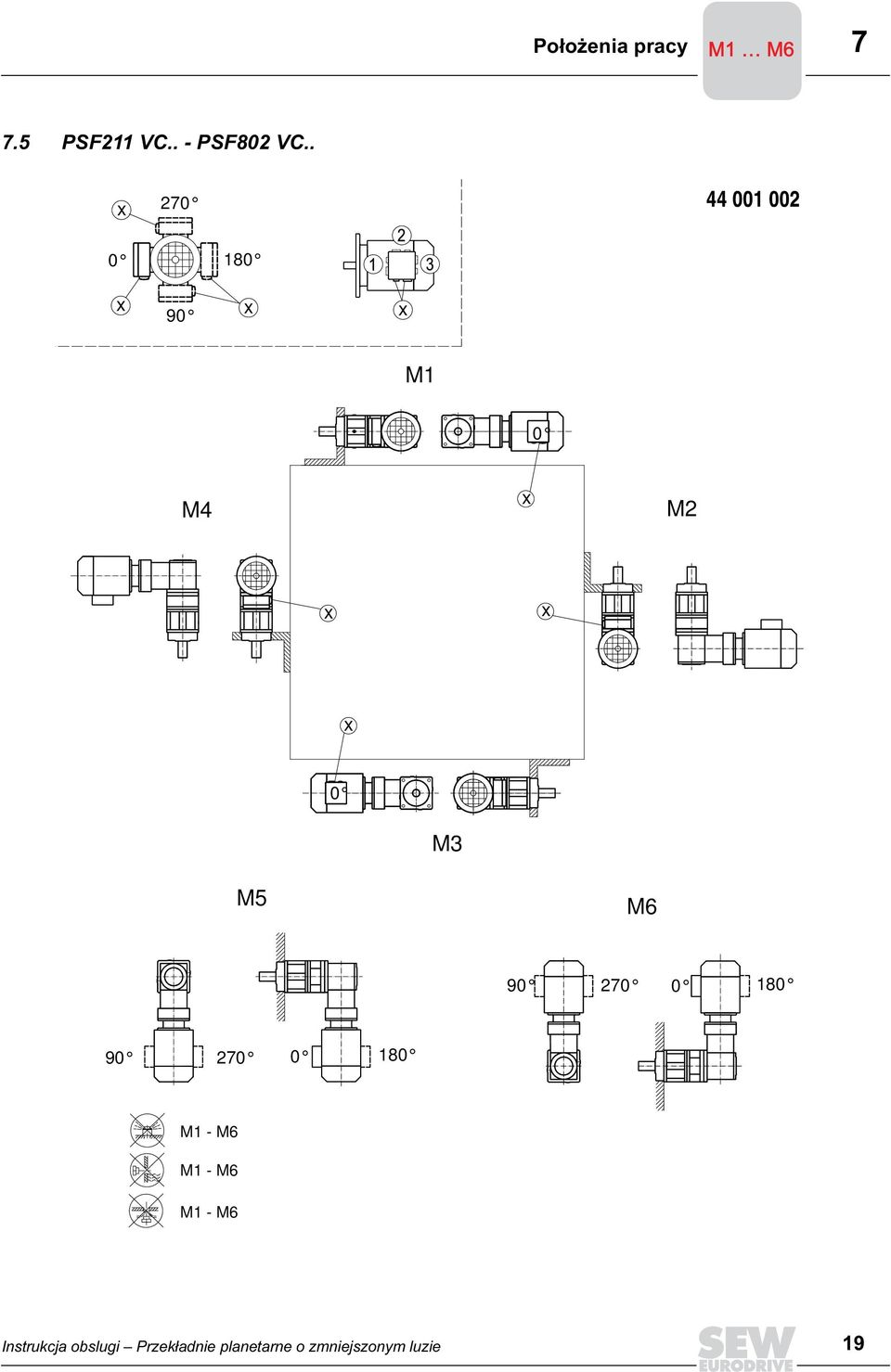

19 Położenia pracy M1 M6 M PSF211 VC.. - PSF802 VC M1 M4 M2 M3 M5 M M1 - M6 M1 - M6 M1 - M6 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 19

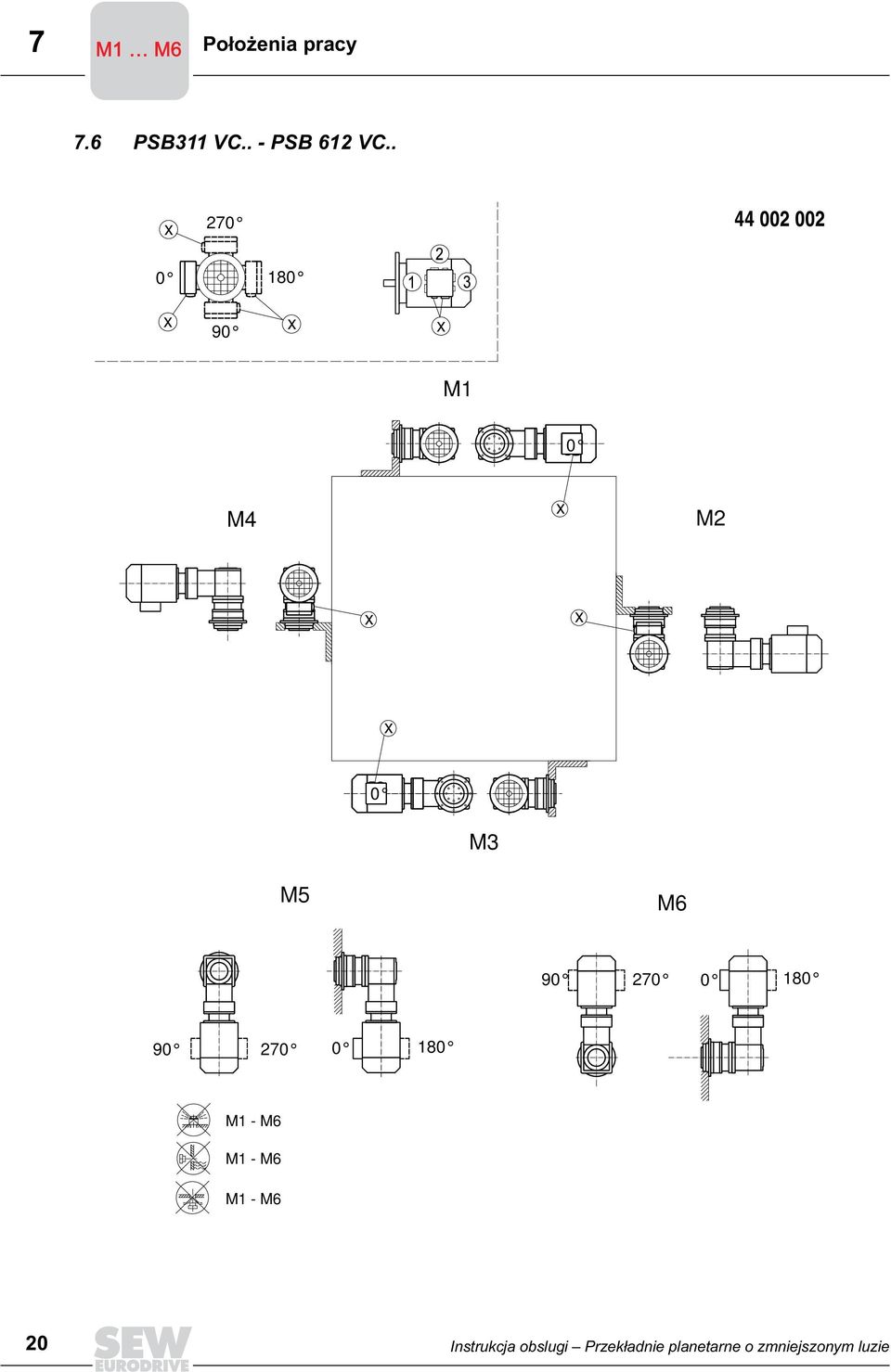

20 7 M1 M6 M6 Położenia pracy 7.6 PSB311 VC.. - PSB 612 VC M1 M4 M2 M3 M5 M M1 - M6 M1 - M6 M1 - M6 20 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie
21 Położenia pracy M1 M6 M PSE211 VC.. - PSE612 VC M1 M4 M2 M3 M5 M M1 - M6 M1 - M6 M1 - M6 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 21
22 8 Środki smarne 8 Środki smarne Informacje ogólne Jeśli nie zawarto żadnych dodatkowych uzgodnień, SEW dostarcza napędy napełnione środkiem smarnym właściwym dla danej przekładni i jej położenia pracy. Miarodajne jest tu podanie położenia (M1...M6) przy zamawianiu napędu. W przypadku późniejszej zmiany położenia należy dostosować środek smarny do zmienionego położenia ( ilość środków smarnych). Poniższa tabela środków smarnych przedstawia dozwolone środki smarne dla przekładni SEW-EURODRIVE. Przekładnie planetarne firmy SEW-EURODRIVE dostarczane są wyłącznie ze środkami smarnymi Tribol. Napełnienie innym olejem może nastąpić dopiero po okresie docierania. Wszystkie wymienione środki smarne są środkami syntetycznymi. Środki smarne dopuszczone do użytku w przemyśle spożywczym dostępne na żądanie w SEW-EURODRIVE. Tabela środków smarnych smar przekładniowy Legenda dot. środków smarnych: K = smary do łożysk tocznych, ślizgowych i powierzchni ślizgowych P = górna temperatura przekładni do C HC = syntetyczny zawierający węglowodory HC/E = syntetyczny zawierający węglowodory + olej estrowy 1) = temperatura otoczenia PSF 211/ /312 PSB 311/312 PSE 211/ /612 C ) Standard DIN KP HC/E 2P-40 KP HC 2N-30 KP HC/E 2R-30 KP HC 2P-30 ISO VG 220 VG 220 VG 220 VG 220 Tribol 4747/220-2 Mobil Mobilith SHC 220 Stamina HDS2 Polystar Synthetic 4602 Tabela środków smarnych olej przekładniowy Legenda dot. środków smarnych: CLP PG = poliglikol CLP HC = syntetyczny zawierający węglowodory 1) = temperatura otoczenia 1) PSF 411/ /911 PSB 411/ /612 C Standard Oil DIN (ISO) CLP PG CLP HC CLP PG ISO VG 220 VG 220 VG 220 Tribol 800/220 Mobil Mobile SHC 630 Mobile Glygoyle 30 Shell Tivaela WB BP Energol SG-XP 220 Synlube CLP Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie
23 Środki smarne Ilość środka smarnego -smar przekładniowy Ilość Typ przekładni 1-stopniowa [g] 2-stopniowa [g] PSF / PSF PSF / PSF PSB / PSB PSE / PSE PSE / PSE PSE / PSE PSE / PSE PSE / PSE Ilość środka smarnego -olej przekładniowy PSB... jednostopniowa Poniższe tabele przedstawiają wartości orientacyjne ilości środków smarnych w zależności od położenia M1...M6. PSB... jednostopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 23
24 8 Środki smarne PSB... dwustopniowa PSB... dwustopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie
25 Środki smarne 8 PSB... dwustopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M PSF... jednostopniowa PSF... jednostopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 25
26 8 Środki smarne PSF... jednostopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M PSF... dwustopniowa PSF... dwustopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie
27 Środki smarne 8 PSF... dwustopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 27
28 8 Środki smarne PSF... dwustopniowa Ilość oleju [ml] Typ przekładni i M1 M2 M3 M4 M5 M Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie
29 Spis haseł 9 9 Spis haseł 9.1 Indeks zmian W porównaniu z poprzednim wydaniem instrukcji obsługi przekładni planetarnych (numer zeszytu: / PL) wprowadzono następujące uzupełnienia i zmiany: Rozdział Ustawienie i montaż Rozdział Przegląd / Konserwacja Rozdział Położenia pracy Przy montażu w urządzeniu dodano przekładnię PSB. Dokonano zmian w opisie montażu elementów napędzanych. Rozdział Przegląd / Konserwacja został całkowicie zmieniony. Dodane zostały strony dotyczące nowych położeń pracy. Rozdział Środki smarne Rozdział Środki smarne został na nowo zawarty w instrukcji obsługi. Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie 29
30 Spis haseł Spis haseł Cz Częstotliwość przeglądów i konserwacji 13 E Eksploatacja i obsługa 14 I Ilość środka smarnego -olej przekładniowy 23 Ilość środka smarnego -smar przekładniowy 23 M Montaż elementów napędowych 8 Montaż sprzęgieł 9 Montaż w silniku ze sprzęgłem EK 10 Montaż w urządzeniu 7 O Ostrzeżenia i zalecenia dotyczące bezpieczeństwa 4 P Położenia pracy 15 Potrzebne narzędzia / Środki pomocnicze 6 Przegląd / Konserwacja 13 Przekładania PSE Przykręcenie od strony maszyny 7 Przekładnia PSB Przykręcenie od strony maszyny i przekładni 7 Przekładnie PSF Przykręcenie od strony przekładni 7 Ś Środki smarne 22 T Tabela środków smarnych olej przekładniowy 22 Tabela środków smarnych smar przekładniowy 22 Transport / Magazynowanie 5 U Uruchamianie 12 Uruchomienie 12 Ustawienie i montaż 6 Ustawienie przekładni 6 W Ważne wskazówki 4 Wskazówki bezpieczeństwa 5 Z Złomowanie 4 30 Instrukcja obslugi Przekładnie planetarne o zmniejszonym luzie
31 Spis adresów Spis adresów Niemcy Główny zarząd Zakład produkcyjny Francja Zakład produkcyjny Bruchsal Garbsen (obok Hannover) Kirchheim (obok Monachium) Langenfeld (obok Düsseldorf) Meerane (obok Zwickau) SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal Adres skrzynki pocztowej Postfach 3023 D Bruchsal SEW-EURODRIVE GmbH & Co KG Alte Ricklinger Straße D Garbsen Adres skrzynki pocztowej Postfach D Garbsen SEW-EURODRIVE GmbH & Co KG Domagkstraße 5 D Kirchheim SEW-EURODRIVE GmbH & Co KG Siemensstraße 1 D Langenfeld SEW-EURODRIVE GmbH & Co KG Dänkritzer Weg 1 D Meerane Dalsze adresy dotyczące punktów serwisowych w Niemczech na żądanie. Haguenau Bordeau Lyon Paris SEW-USOCOME 48-54, route de Soufflenheim B. P. 185 F Haguenau Cede SEW-USOCOME Parc d activités de Magellan 62, avenue de Magellan - B. P. 182 F Pessac Cede SEW-USOCOME Parc d Affaires Roosevelt Rue Jacques Tati F Vaul en Velin SEW-USOCOME Zone industrielle 2, rue Denis Papin F Verneuil I Etang Dalsze adresy dotyczące punktów serwisowych we Francji na żądanie. Tel Fa sew@sew-eurodrive.de elektroniki: Tel przekładni i silników: Tel Tel Fa scm-garbsen@sew-eurodrive.de Tel Fa scm-kirchheim@sew-eurodrive.de Tel Fa scm-langenfeld@sew-eurodrive.de Tel Fa scm-meerane@sew-eurodrive.de Tel Faks sew@usocome.com Tel Faks Tel Faks Tel Faks Algieria Alger Réducom 16, rue des Frères Zaghnoun Bellevue El-Harrach Alger Tel Fa Argentyna Buenos Aires SEW EURODRIVE ARGENTINA S.A. Centro Industrial Garin, Lote 35 Ruta Panamericana Km 37, Garin Tel Fa sewar@sew-eurodrive.com.ar Australia Melbourne SEW-EURODRIVE PTY. LTD. 27 Beverage Drive Tullamarine, Victoria 3043 Tel Fa enquires@sew-eurodrive.com.au Sydney SEW-EURODRIVE PTY. LTD. 9, Sleigh Place, Wetherill Park New South Wales, 2164 Tel Fa enquires@sew-eurodirve.com.au 03/2003
32 Spis adresów Austria Wien SEW-EURODRIVE Ges.m.b.H. Richard-Strauss-Strasse 24 A-1230 Wien Tel Fa sew@sew-eurodrive.at Belgia Brüssel CARON-VECTOR S.A. Avenue Eiffel 5 B-1300 Wavre Tel Fa info@caron-vector.be Brasylia Zakład produkcyjny Sao Paulo SEW-EURODRIVE Brasil Ltda. Avenida Amâncio Gaiolli, 50 Caia Postal: Guarulhos/SP - Cep.: Dalsze adresy dotyczące punktów serwisowych w Brazylii na żądanie. Tel Fa sew@sew.com.br Bułgaria Sofia BEVER-DRIVE GMBH Bogdanovetz Str.1 BG-1606 Sofia Tel (2) Faks +359 (2) bever@mbo.infotel.bg Chile Santiago de Chile SEW-EURODRIVE CHILE LTDA. Las Encinas 1295 Parque Industrial Valle Grande LAMPA RCH-Santiago de Chile Adres skrzynki pocztowej Casilla 23 Correo Quilicura - Santiago - Chile Tel Fa sewsales@entelchile.net Chiny Zakład produkcyjny Zakład montażowy Tianjin SEW-EURODRIVE (Tianjin) Co., Ltd. No. 46, 7th Avenue, TEDA Tianjin Tel Faks Suzhou SEW-EURODRIVE (Suzhou) Co., Ltd. 333, Suhong Middle Road Suzhou Industrial Park Jiangsu Province, P. R. Chiny Tel Faks suzhou@sew.com.cn Chorwacja Zagrzeb KOMPEKS d. o. o. PIT Erdödy 4 II HR Zagreb Tel Fa kompeks@net.hr Dania Kopenhaga SEW-EURODRIVEA/S Geminivej 28-30, P.O. Bo 100 DK-2670 Greve Tel Fa sew@sew-eurodrive.dk Estonia Tallin ALAS-KUUL AS Paldiski mnt.125 EE 0006 Tallin Tel Faks Finlandia Lahti SEW-EURODRIVE OY Vesimäentie 4 FIN Hollola 2 Tel Fa sew@sew-eurodrive.fi 03/2003
33 Spis adresów Gabon Libreville Electro-Services B. P Libreville Tel Fa Grecja Athen Christ. Boznos & Son S.A. 12, Mavromichali Street P.O. Bo 80136, GR Piraeus Tel Fa Boznos@otenet.gr Hiszpania Bilbao SEW-EURODRIVE ESPAÑA, S.L. Parque Tecnológico, Edificio, 302 E Zamudio (Vizcaya) Tel Fa sew.spain@sew-eurodrive.es Holandia Rotterdam VECTOR Aandrijftechniek B.V. Industrieweg 175 NL-3044 AS Rotterdam Postbus NL-3004 AB Rotterdam Tel Fa info@vector.nu Hong Kong Hong Kong SEW-EURODRIVE Ltd. Unit No , 8th Floor Hong Leong Industrial Comple No. 4, Wang Kwong Road Kowloon, Hong Kong Tel Faks sew@sewhk.com Indie Baroda SEW-EURODRIVE India Pvt. LTD. Plot No. 4, Gidc Por Ramangamdi Baroda Gujarat Biura techniczne Bangalore SEW-EURODRIVE India Private Limited 308, Prestige Centre Point 7, Edward Road Bangalore Mumbai SEW-EURODRIVE India Private Limited 312 A, 3rd Floor, Acme Plaza Andheri Kurla Road, Andheri (E) Mumbai Tel Faks sew.baroda@gecsl.com Tel Faks sewbangalore@sify.com Tel Faks sewmumbai@vsnl.net Irlandia Dublin Alperton Engineering Ltd. 48 Moyle Road Dublin Industrial Estate Glasnevin, Dublin 11 Tel Fa Japonia Toyoda-cho SEW-EURODRIVE JAPAN CO., LTD 250-1, Shimoman-no, Toyoda-cho, Iwata gun Shizuoka prefecture, Tel Faks sewjapan@sew-eurodrive.co.jp Kamerun Douala Electro-Services Rue Drouot Akwa B. P Douala Tel Fa /2003
34 Spis adresów Kanada Toronto Vancouver Montreal SEW-EURODRIVE CO. OF CANADA LTD. 210 Walker Drive Bramalea, Ontario L6T3W1 SEW-EURODRIVE CO. OF CANADA LTD Honeyman Street Delta. B.C. V4G 1 E2 SEW-EURODRIVE CO. OF CANADA LTD Rue Leger Street LaSalle, Quebec H8N 2V9 Dalsze adresy dotyczące punktów serwisowych w Kanadzie na żądanie. Tel Fa l.reynolds@sew-eurodrive.ca Tel Fa b.wake@sew-eurodrive.ca Tel Fa a.peluso@sew-eurodrive.ca Kolumbia Bogotá SEW-EURODRIVE COLOMBIA LTDA. Calle 22 No Bodega 6, Manzana B Santafé de Bogotá Tel Fa sewcol@andinet.com Korea Ansan-City SEW-EURODRIVE KOREA CO., LTD. B 601-4, Banweol Industrial Estate Unit , Shingil-Dong Ansan Tel Fa master@sew-korea.co.kr Liban Beirut Gabriel Acar & Fils sarl B. P Bourj Hammoud, Beirut Tel Fa gacar@beirut.com Luksemburg Brüssel CARON-VECTOR S.A. Avenue Eiffel 5 B-1300 Wavre Tel Fa info@caron-vector.be Macedonia Skopje SGS-Skopje / Macedonia "Teodosij Sinactaski" Skopje / Macedonia Tel Faks sgs@mol.com.mk Malezja Johore SEW-EURODRIVE SDN BHD No. 95, Jalan Seroja 39, Taman Johor Jaya Johor Bahru, Johor West Malaysia Tel Faks kchtan@pd.jaring.my Maroko Casablanca S. R. M. Société de Réalisations Mécaniques 5, rue Emir Abdelkader 05 Casablanca Tel Fa srm@marocnet.net.ma Norwegia Moss SEW-EURODRIVE A/S Solgaard skog 71 N-1599 Moss Tel Fa sew@sew-eurodrive.no 03/2003
35 Spis adresów Nowa Zelandia Auckland SEW-EURODRIVE NEW ZEALAND LTD. P.O. Bo Greenmount drive East Tamaki Auckland Tel Faks sales@sew-eurodrive.co.nz Christchurch SEW-EURODRIVE NEW ZEALAND LTD. 10 Settlers Crescent, Ferrymead Christchurch Tel Fa sales@sew-eurodrive.co.nz Peru Lima SEW DEL PERU MOTORES REDUCTORES S.A.C. Los Calderos # Urbanizacion Industrial Vulcano, ATE, Lima Tel Faks sewperu@terra.com.pe Polska Łódź SEW-EURODRIVE Polska Sp.z.o.o. ul. Techniczna 5 PL Łódź Tel Fa sew@sew-eurodrive.pl Portugalia Coimbra SEW-EURODRIVE, LDA. Apartado 15 P Mealhada Tel Faks infosew@sew-eurodrive.pt Republika Czeska Praha SEW-EURODRIVE CZ S.R.O. Business Centrum Praha Luná 591 CZ Praha 6 - Vokovice Rosja St. Petersburg ZAO SEW-EURODRIVE P.O. Bo 263 RUS St. Petersburg Tel Faks sew@sew-eurodrive.cz Tel Faks sew@sew-eurodrive.ru RPA Johannesburg SEW-EURODRIVE (PROPRIETARY) LIMITED Eurodrive House Cnr. Adcock Ingram and Aerodrome Roads Aeroton Et. 2 Johannesburg 2013 P.O.Bo Bertsham 2013 Tel Fa ljansen@sew.co.za Capetown SEW-EURODRIVE (PROPRIETARY) LIMITED Rainbow Park Cnr. Racecourse & Omuramba Road Montague Gardens Cape Town P.O.Bo Chempet 7442 Cape Town Tel Fa Teleks dswanepoel@sew.co.za Durban SEW-EURODRIVE (PROPRIETARY) LIMITED 2 Monaceo Place Pinetown Durban P.O. Bo 10433, Ashwood 3605 Tel Fa dtait@sew.co.za Rumunia Bucuresti Sialco Trading SRL str. Madrid nr Bucuresti Tel Fa sialco@sialco.ro 03/2003
36 Spis adresów Senegal Dakar SENEMECA Mécanique Générale Km 8, Route de Rufisque B. P. 3251, Dakar Tel Fa Singapur Singapore SEW-EURODRIVE PTE. LTD. No 9, Tuas Drive 2 Jurong Industrial Estate Singapore Tel Faks Teleks sales@sew-eurodrive.com.sg Słowenia Celje Pakman - Pogonska Tehnika d.o.o. UI. XIV. divizije 14 SLO 3000 Celje Tel Fa pakman@siol.net Szwajcaria Basel Alfred lmhof A.G. Jurastrasse 10 CH-4142 Münchenstein bei Basel Tel Fa info@imhof-sew.ch Szwecja Jönköping SEW-EURODRIVE AB Gnejsvägen 6-8 S Jönköping Bo 3100 S Jönköping Tel Fa info@sew-eurodrive.se Tajlandia Chon Buri SEW-EURODRIVE (Thailand) Ltd. Bangpakong Industrial Park 2 700/456, Moo.7, Tambol Donhuaroh Muang District Chon Buri Tel Faks sewthailand@sew-eurodrive.co.th Tunezja Tunis T. M.S. Technic Marketing Service 7, rue Ibn EI Heithem Z.I. SMMT 2014 Mégrine Erriadh Tel Fa Turcja Istanbul SEW-EURODRIVE Hareket Sistemleri Sirketi Bagdat Cad. Koruma Cikmazi No. 3 TR Maltepe ISTANBUL Tel Faks sew@sew-eurodrive.com.tr USA Zakład produkcyjny Zakład montażowy Greenville SEW-EURODRIVE INC Old Spartanburg Highway P.O. Bo 518 Lyman, S.C Tel Fa Sales Faks Manuf Faks Ass Teleks cslyman@seweurodrive.com 03/2003
37 Spis adresów USA Zakład montażowy San Francisco Philadelphia/PA Dayton SEW-EURODRIVE INC San Antonio St. Hayward, California SEW-EURODRIVE INC. Pureland Ind. Comple 2107 High Hill Road, P.O. Bo 481 Bridgeport, New Jersey SEW-EURODRIVE INC West Main Street Troy, Ohio Dallas SEW-EURODRIVE INC Platinum Way Dallas, Teas Dalsze adresy dotyczące punktów serwisowych w USA na żądanie. Tel Fa cshayward@seweurodrive.com Tel Fa csbridgeport@seweurodrive.com Tel Fa cstroy@seweurodrive.com Tel Fa csdallas@seweurodrive.com Wenezuela Zakład montażowy Valencia SEW-EURODRIVE Venezuela S.A. Av. Norte Sur No. 3, Galpon Zona Industrial Municipal Norte Valencia, Estado Carabobo Tel Fa sewventas@cantv.net sewfinanzas@cantv.net Węgry Budapest SEW-EURODRIVE Kft. H-1037 Budapest Kunigunda u. 18 Tel Fa sew-eurodrive.voros@matarnet.hu Wielka Brytania Normanton SEW-EURODRIVE Ltd. Beckbridge Industrial Estate P.O. Bo No.1 GB-Normanton, West- Yorkshire WF6 1QR Tel Fa info@sew-eurodrive.co.uk Włochy Milano SEW-EURODRIVE di R. Blickle & Co.s.a.s. Via Bernini, 14 I Solaro (Milano) Tel Faks sewit@sew-eurodrive.it Wybrzeże kości słoniowej Abidjan SICA Ste industrielle et commerciale pour l Afrique 165, Bld de Marseille B. P. 2323, Abidjan 08 Tel Fa /2003
38
39
40 SEW-EURODRIVE GmbH & Co KG P.O. Bo 3023 D Bruchsal/Germany Phone Fa
