1 Poniższe instrukcje dotyczą usuwania opcjonalnej karty pamięci drukarki lub karty pamięci flash. Uwaga: Do zrealizowania tej procedury potrzebny jest śrubokręt krzyżakowy Phillips #2. Uzyskiwanie dostępu do płyty systemowej 1 Wyłącz drukarkę i odłącz przewód zasilający drukarki. 2 Odłącz wszystkie kable z tyłu drukarki. 1

Uwaga: Do zrealizowania tej procedury potrzebny jest śrubokręt krzyżakowy

2 3 Otwórz górne przednie drzwiczki i drzwiczki podajnika uniwersalnego. 2

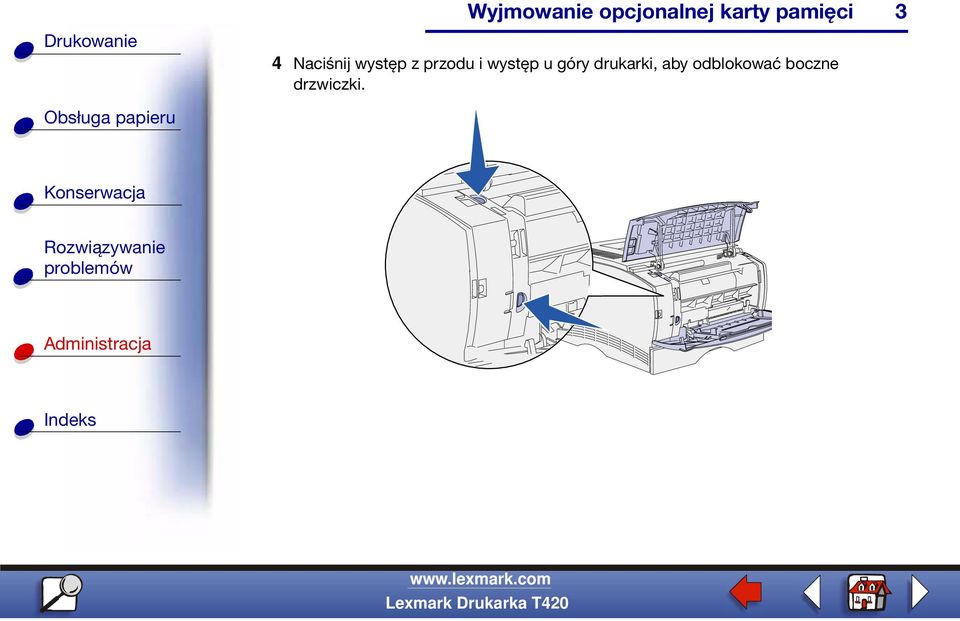

3 4 Naciśnij występ z przodu i występ u góry drukarki, aby odblokować boczne drzwiczki. 3

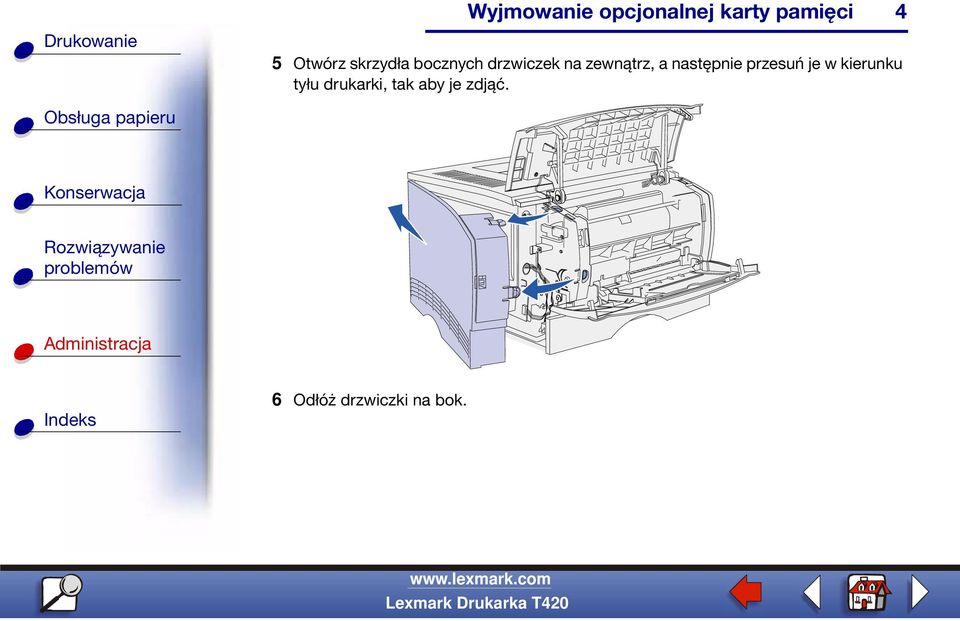

4 5 Otwórz skrzydła bocznych drzwiczek na zewnątrz, a następnie przesuń je w kierunku tyłu drukarki, tak aby je zdjąć. 4 6 Odłóż drzwiczki na bok.

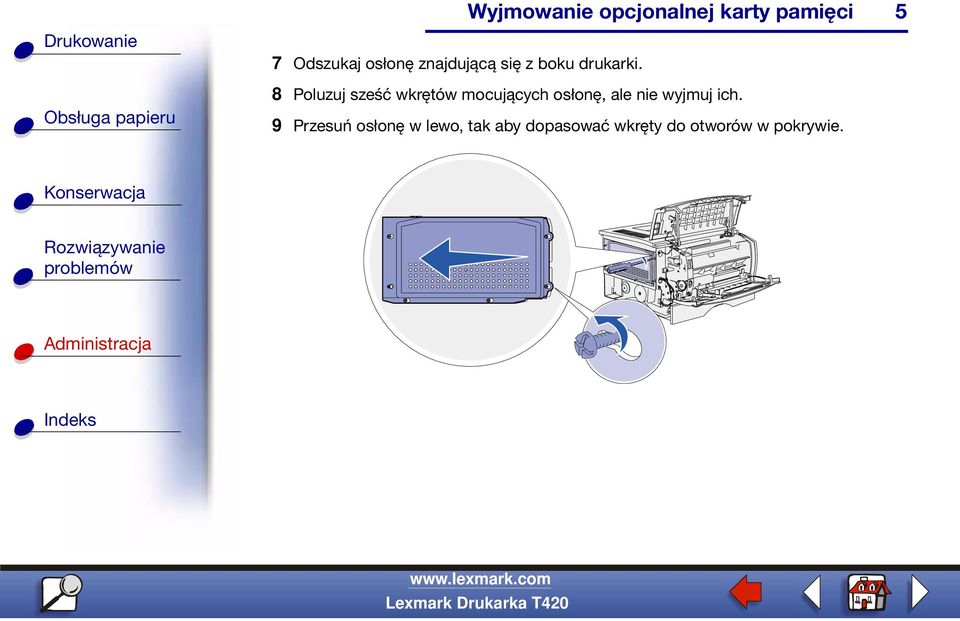

5 7 Odszukaj osłonę znajdującą się z boku drukarki. 8 Poluzuj sześć wkrętów mocujących osłonę, ale nie wyjmuj ich. 9 Przesuń osłonę w lewo, tak aby dopasować wkręty do otworów w pokrywie. 5

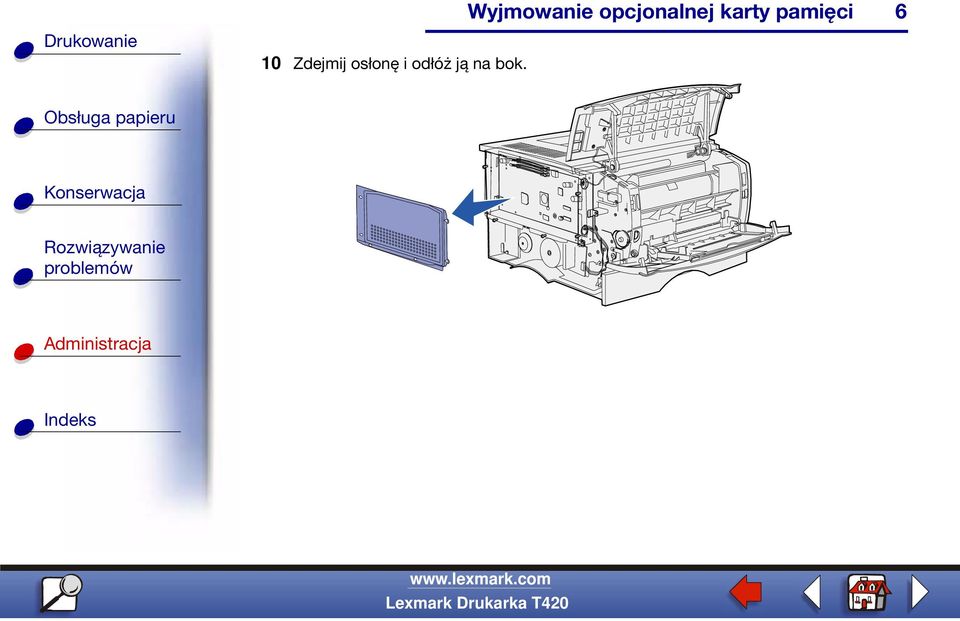

6 10 Zdejmij osłonę i odłóż ją na bok. 6

7 Usuwanie opcjonalnych kart pamięci Aby usunąć opcjonalną kartę pamięci drukarki lub kartę pamięci flash, należy wykonać poniższe czynności. 7 Ostrzeżenie: Ładunki elektrostatyczne mogą łatwo spowodować uszkodzenie opcjonalnych kart pamięci. Przed dotknięciem opcjonalnej karty pamięci należy dotknąć dowolnego metalowego elementu drukarki. 1 Usuń osłonę. (patrz Uzyskiwanie dostępu do płyty systemowej). 2 Odszukaj opcjonalną kartę pamięci, którą chcesz usunąć.

7 Ostrzeżenie: Ładunki elektrostatyczne mogą łatwo spowodować uszkodzenie opcjonalnych kart pamięci.

8 3 Odsuń od karty pamięci dwa zatrzaski, znajdujące się na obu końcach złącza pamięci. 4 Wyciągnij kartę pamięci ze złącza pamięci, uważając przy tym, aby nie skrzywić wyciąganego elementu. 8 5 Włóż kartę pamięci do oryginalnego opakowania lub zawiń ją w papier, a następnie umieść kartę pamięci w pudełku. 6 Zamocuj osłonę płyty systemowej. (patrz Instalacja osłony płyty systemowej).

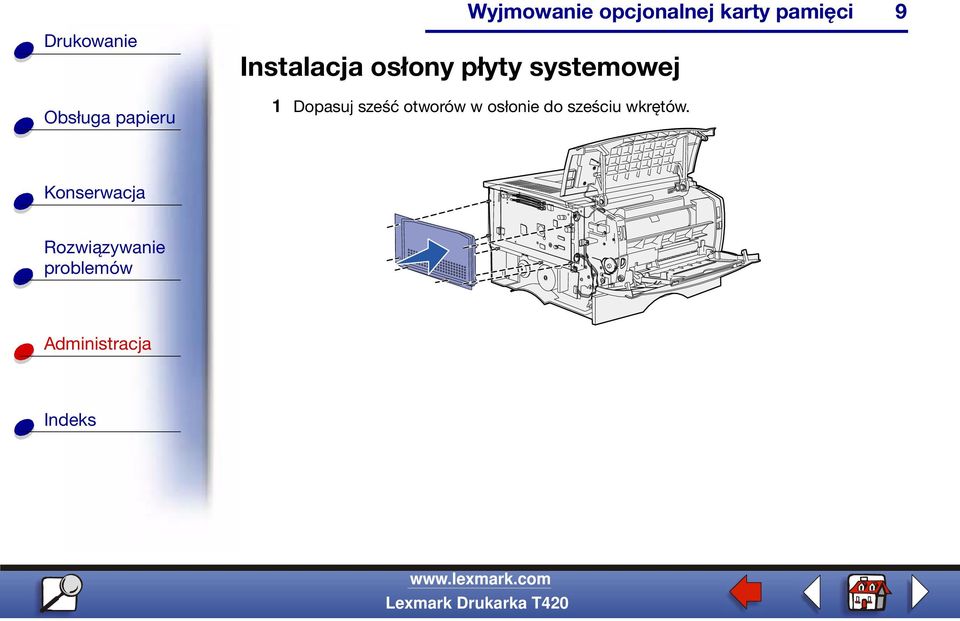

9 Instalacja osłony płyty systemowej 1 Dopasuj sześć otworów w osłonie do sześciu wkrętów. 9

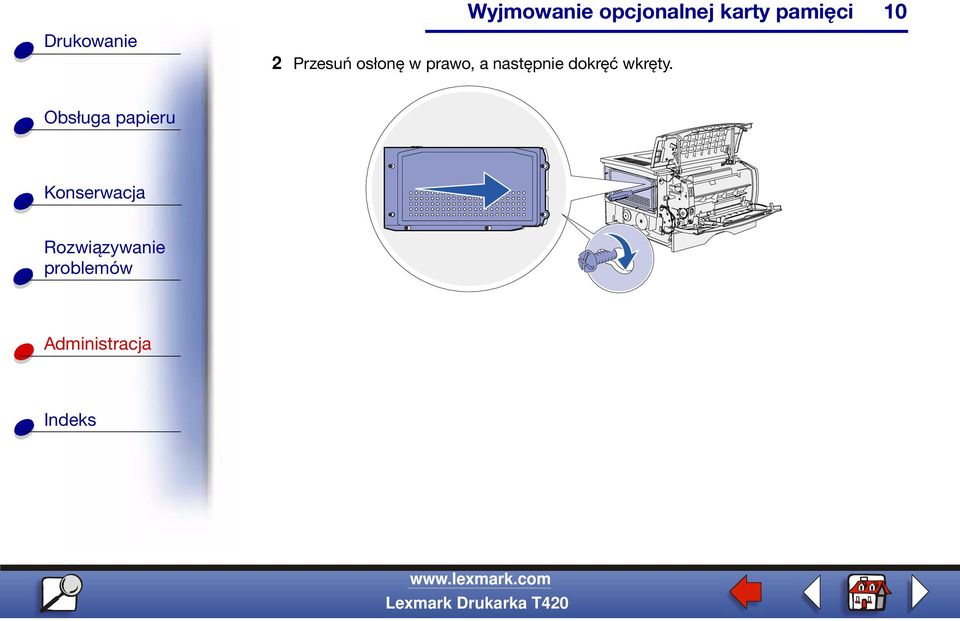

10 2 Przesuń osłonę w prawo, a następnie dokręć wkręty. 10

11 Mocowanie bocznych drzwiczek 1 Dopasuj trzy występy z tyłu bocznych drzwiczek do szczelin w drukarce. 11

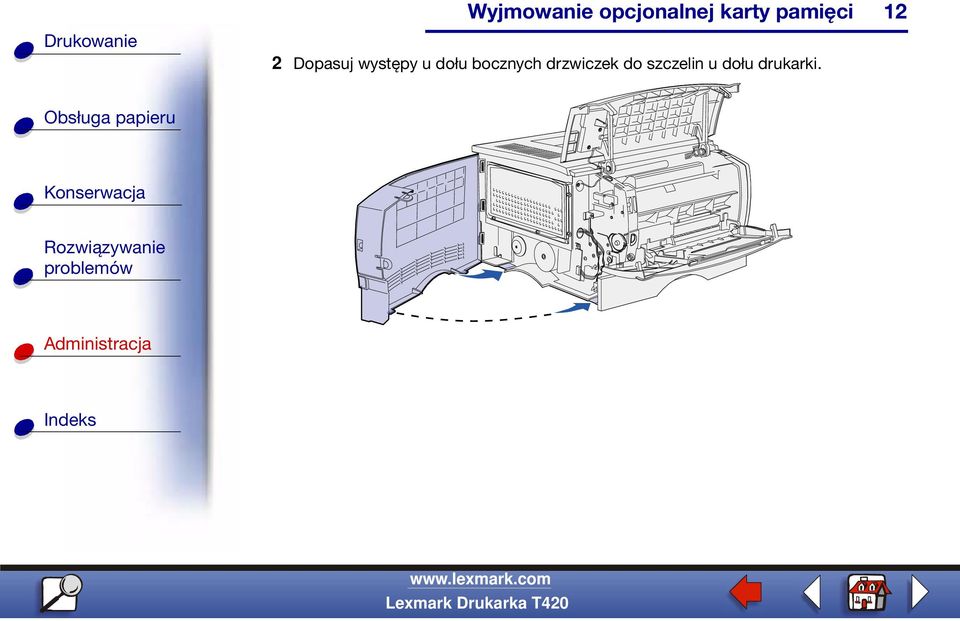

12 2 Dopasuj występy u dołu bocznych drzwiczek do szczelin u dołu drukarki. 12

13 3 Dociśnij prawidłowo boczne drzwiczki. Upewnij się, że oba występy są we właściwym położeniu i że krawędź u góry bocznych drzwiczek jest dopasowana do krawędzi w drukarce. 13 Krawędź Występy 4 Zamknij górne przednie drzwiczki i drzwiczki podajnika uniwersalnego. 5 Podłącz z powrotem wszystkie kable z tyłu drukarki. 6 Podłącz przewód zasilający drukarki i włącz drukarkę.
