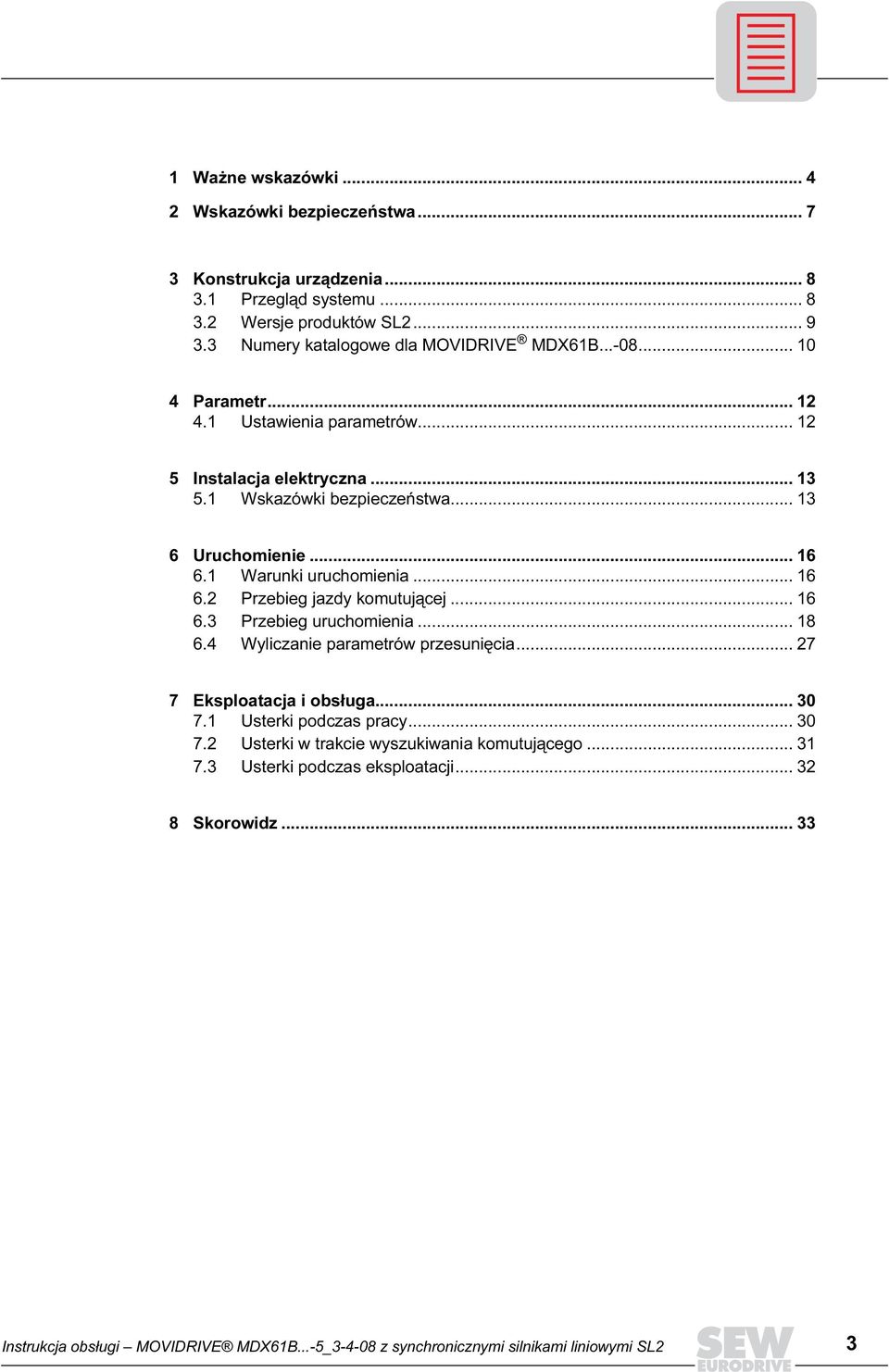

3 1 Ważne wskazówki Wskazówki bezpieczeństwa Konstrukcja urządzenia Przegląd systemu Wersje produktów SL Numery katalogowe dla MOVIDRIVE MDX61B Parametr Ustawienia parametrów Instalacja elektryczna Wskazówki bezpieczeństwa Uruchomienie Warunki uruchomienia Przebieg jazdy komutującej Przebieg uruchomienia Wyliczanie parametrów przesunięcia Eksploatacja i obsługa Usterki podczas pracy Usterki w trakcie wyszukiwania komutującego Usterki podczas eksploatacji Skorowidz Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 3

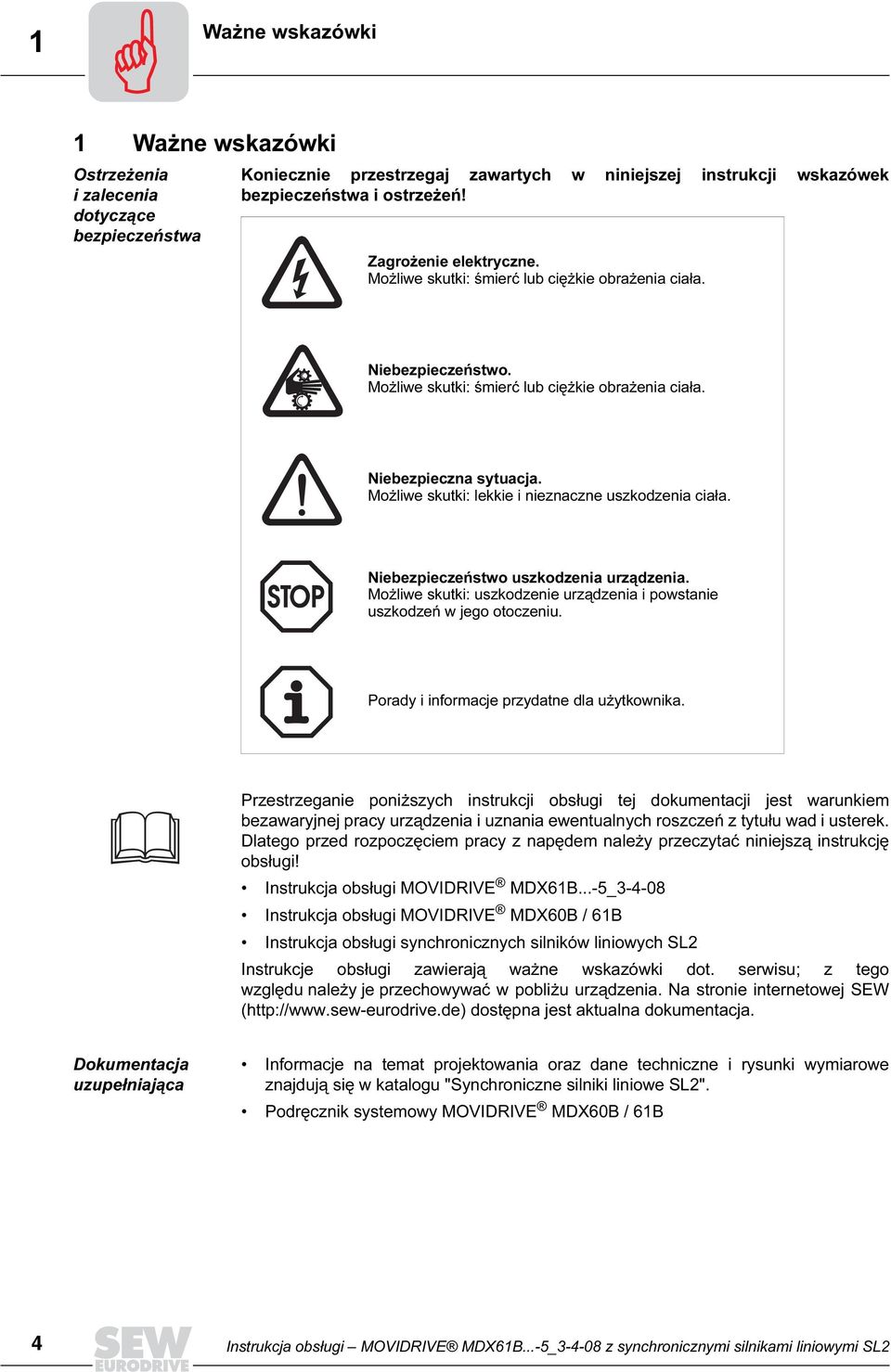

4 1 Ważne wskazówki Instrukcja obsługi 1 Ważne wskazówki Ostrzeżenia i zalecenia dotyczące bezpieczeństwa Koniecznie przestrzegaj zawartych w niniejszej instrukcji wskazówek bezpieczeństwa i ostrzeżeń! Zagrożenie elektryczne. Możliwe skutki: śmierć lub ciężkie obrażenia ciała. Niebezpieczeństwo. Możliwe skutki: śmierć lub ciężkie obrażenia ciała. Niebezpieczna sytuacja. Możliwe skutki: lekkie i nieznaczne uszkodzenia ciała. Niebezpieczeństwo uszkodzenia urządzenia. Możliwe skutki: uszkodzenie urządzenia i powstanie uszkodzeń w jego otoczeniu. Porady i informacje przydatne dla użytkownika. Przestrzeganie poniższych instrukcji obsługi tej dokumentacji jest warunkiem bezawaryjnej pracy urządzenia i uznania ewentualnych roszczeń z tytułu wad i usterek. Dlatego przed rozpoczęciem pracy z napędem należy przeczytać niniejszą instrukcję obsługi! Instrukcja obsługi MOVIDRIVE MDX61B...-5_ Instrukcja obsługi MOVIDRIVE MDX60B / 61B Instrukcja obsługi synchronicznych silników liniowych SL2 Instrukcje obsługi zawierają ważne wskazówki dot. serwisu; z tego względu należy je przechowywać w pobliżu urządzenia. Na stronie internetowej SEW ( dostępna jest aktualna dokumentacja. Dokumentacja uzupełniająca Informacje na temat projektowania oraz dane techniczne i rysunki wymiarowe znajdują się w katalogu "Synchroniczne silniki liniowe SL2". Podręcznik systemowy MOVIDRIVE MDX60B / 61B 4 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

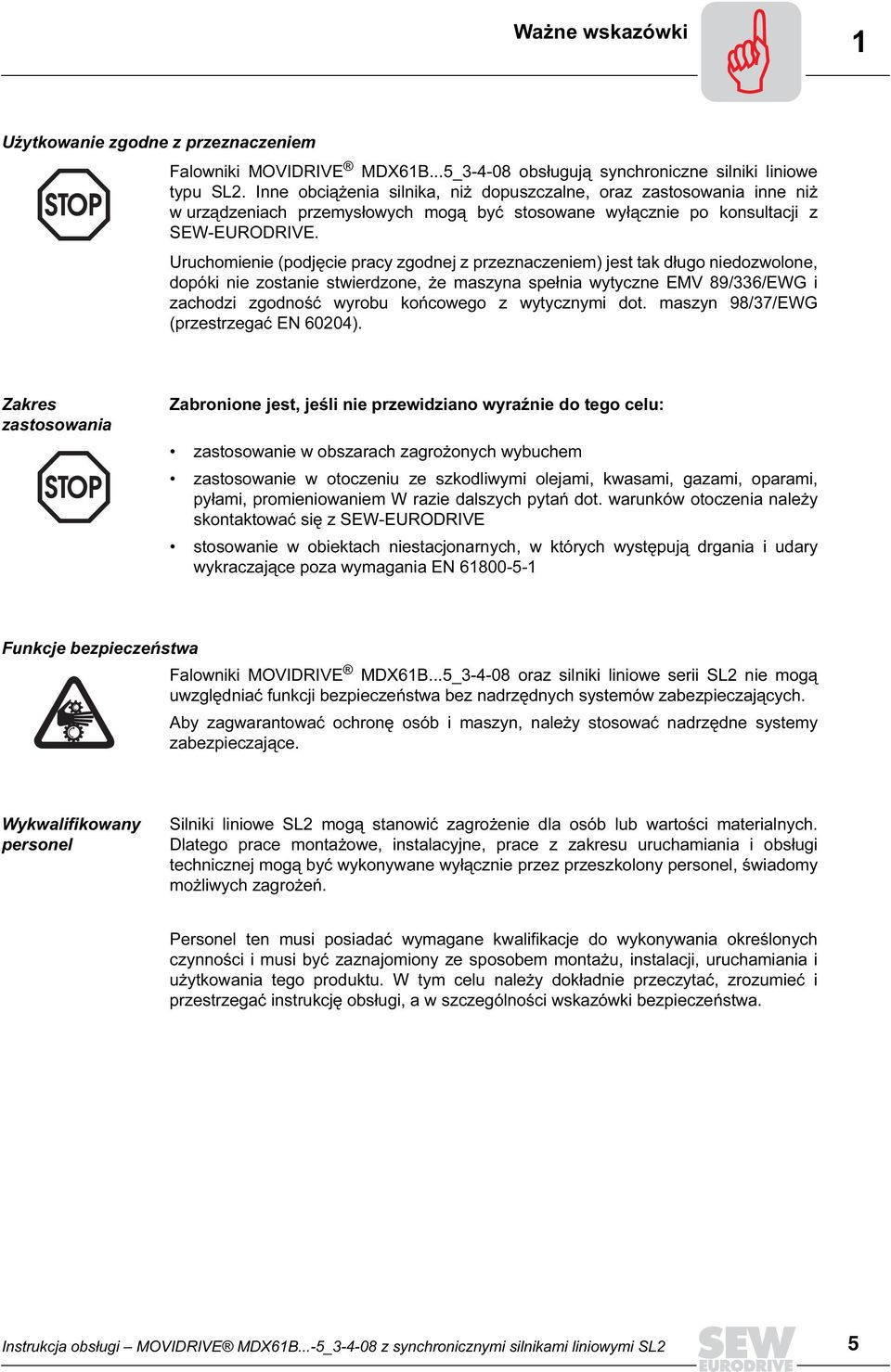

5 Ważne wskazówki 1 Użytkowanie zgodne z przeznaczeniem Falowniki MOVIDRIVE MDX61B...5_ obsługują synchroniczne silniki liniowe typu SL2. Inne obciążenia silnika, niż dopuszczalne, oraz zastosowania inne niż w urządzeniach przemysłowych mogą być stosowane wyłącznie po konsultacji z SEW-EURODRIVE. Uruchomienie (podjęcie pracy zgodnej z przeznaczeniem) jest tak długo niedozwolone, dopóki nie zostanie stwierdzone, że maszyna spełnia wytyczne EMV 89/336/EWG i zachodzi zgodność wyrobu końcowego z wytycznymi dot. maszyn 98/37/EWG (przestrzegać EN 60204). Zakres zastosowania Zabronione jest, jeśli nie przewidziano wyraźnie do tego celu: zastosowanie w obszarach zagrożonych wybuchem zastosowanie w otoczeniu ze szkodliwymi olejami, kwasami, gazami, oparami, pyłami, promieniowaniem W razie dalszych pytań dot. warunków otoczenia należy skontaktować się z SEW-EURODRIVE stosowanie w obiektach niestacjonarnych, w których występują drgania i udary wykraczające poza wymagania EN Funkcje bezpieczeństwa Falowniki MOVIDRIVE MDX61B...5_ oraz silniki liniowe serii SL2 nie mogą uwzględniać funkcji bezpieczeństwa bez nadrzędnych systemów zabezpieczających. Aby zagwarantować ochronę osób i maszyn, należy stosować nadrzędne systemy zabezpieczające. Wykwalifikowany personel Silniki liniowe SL2 mogą stanowić zagrożenie dla osób lub wartości materialnych. Dlatego prace montażowe, instalacyjne, prace z zakresu uruchamiania i obsługi technicznej mogą być wykonywane wyłącznie przez przeszkolony personel, świadomy możliwych zagrożeń. Personel ten musi posiadać wymagane kwalifikacje do wykonywania określonych czynności i musi być zaznajomiony ze sposobem montażu, instalacji, uruchamiania i użytkowania tego produktu. W tym celu należy dokładnie przeczytać, zrozumieć i przestrzegać instrukcję obsługi, a w szczególności wskazówki bezpieczeństwa. Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 5

6 1 Ważne wskazówki Odpowiedzialność za wady Niewłaściwa obsługa oraz inne czynności, niezgodne z niniejszą instrukcją obsługi, mogą spowodować uszkodzenie produktu. Powoduje to utratę wszelkich roszczeń z tytułu odpowiedzialności za wady w stosunku do firmy SEW-EURODRIVE GmbH & Co KG. Nazwy produktu i znak towarowy Wymienione w niniejszej instrukcji obsługi marki i nazwy produktu są znakami towarowymi lub zarejestrowanymi znakami towarowymi należącymi do ich posiadacza. Złomowanie Należy przestrzegać aktualnych ustaleń. Złomowanie przeprowadzać zgodnie z istniejącymi przepisami, jako: złom elektroniczny (obwody drukowane) tworzywa sztuczne (obudowa) blacha miedź itd. 6 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

7 Wskazówki bezpieczeństwa 2 2 Wskazówki bezpieczeństwa Przestrzegać wskazówek bezpieczeństwa z następujących instrukcji obsługi: Synchroniczne silniki liniowe SL2 MOVIDRIVE MDX60B / 61B Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 7

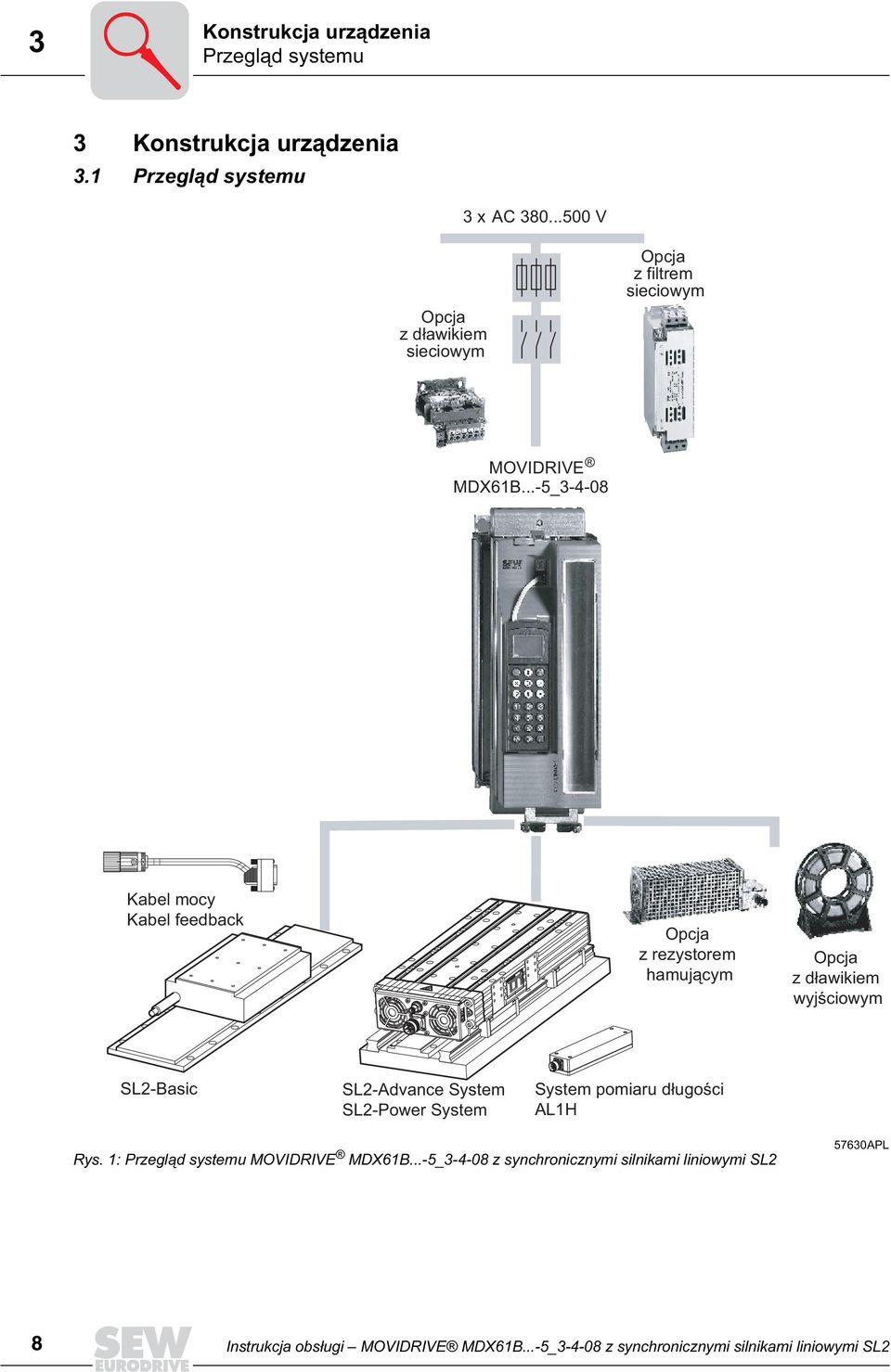

8 3 Konstrukcja urządzenia Przegląd systemu 3 Konstrukcja urządzenia 3.1 Przegląd systemu 3 x AC V Opcja z dławikiem sieciowym Opcja z filtrem sieciowym MOVIDRIVE MDX61B...-5_ Kabel mocy Kabel feedback Opcja z rezystorem hamującym Opcja z dławikiem wyjściowym SL2-Basic SL2-Advance System SL2-Power System System pomiaru długości AL1H Rys. 1: Przegląd systemu MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL APL 8 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

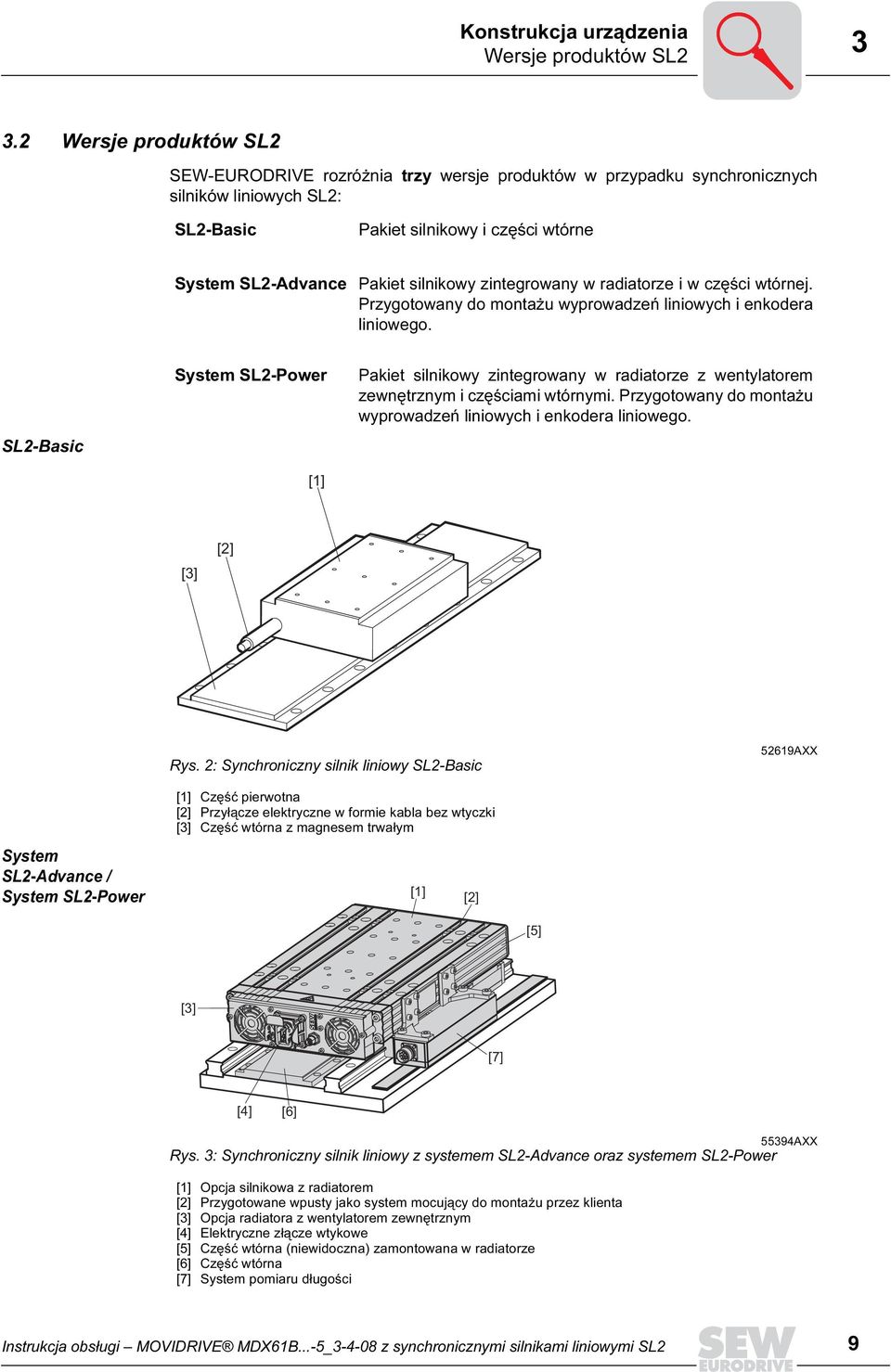

9 Konstrukcja urządzenia Wersje produktów SL Wersje produktów SL2 SEW-EURODRIVE rozróżnia trzy wersje produktów w przypadku synchronicznych silników liniowych SL2: SL2-Basic Pakiet silnikowy i części wtórne System SL2-Advance Pakiet silnikowy zintegrowany w radiatorze i w części wtórnej. Przygotowany do montażu wyprowadzeń liniowych i enkodera liniowego. SL2-Basic System SL2-Power [1] Pakiet silnikowy zintegrowany w radiatorze z wentylatorem zewnętrznym i częściami wtórnymi. Przygotowany do montażu wyprowadzeń liniowych i enkodera liniowego. [3] [2] Rys. 2: Synchroniczny silnik liniowy SL2-Basic 52619AXX System SL2-Advance / System SL2-Power [1] Część pierwotna [2] Przyłącze elektryczne w formie kabla bez wtyczki [3] Część wtórna z magnesem trwałym [1] [2] [5] [3] [7] [4] [6] 55394AXX Rys. 3: Synchroniczny silnik liniowy z systemem SL2-Advance oraz systemem SL2-Power [1] Opcja silnikowa z radiatorem [2] Przygotowane wpusty jako system mocujący do montażu przez klienta [3] Opcja radiatora z wentylatorem zewnętrznym [4] Elektryczne złącze wtykowe [5] Część wtórna (niewidoczna) zamontowana w radiatorze [6] Część wtórna [7] System pomiaru długości Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 9

10 3 Konstrukcja urządzenia Numery katalogowe dla MOVIDRIVE MDX61B Numery katalogowe dla MOVIDRIVE MDX61B Synchroniczne silniki liniowe SL2 pracują razem z falownikiem MOVIDRIVE MDX61B...-5_ firmy SEW-EURODRIVE. Oznaczenie typu MOVIDRIVE MDX61B MDX61 B A Wyposażenie 08 = synchroniczny silnik liniowy SL2 Kwadranty 4 = 4Q (z czoperem hamulcowym) Rodzaj zasilania 3 = 3-fazowe Filtr sieciowy A = filtr sieciowy stopnia A 0 = brak filtra sieciowego Napięcie przyłączeniowe 5 = AC V Zalecana moc silnika 0011 = 1,1 kw Wersja B Seria 61 = z opcją W celu podłączenia enkodera silnika AL1H należy zawsze korzystać z opcji karty enkodera HIPERFACE typu DEH11B (numer katalogowy ). Dalsze informacje zawarte są w podręczniku systemowym MOVIDRIVE MDX60B/61B. Oprogramowanie firmowe obsługuje kalkulację wewnątrz-napędowej krzywki dla 20 punktów krzywej (_GetSys(SS_SPLINE, var)). Dzięki temu możliwe jest wyliczenie wartości dla zależnej od formatu tarczy krzywkowej w oparciu o punkty krzywej, bez konieczności przenoszenia kompletnych wartości z tabeli punktów krzywej przez nadrzędne sterowanie. Urządzenia MOVIDRIVE MDX61B posiadają wszystkie właściwości serii MOVIDRIVE MDX60B/61B...-0T ( Podręcznik systemowy MOVIDRIVE MDX60B/61B). 10 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

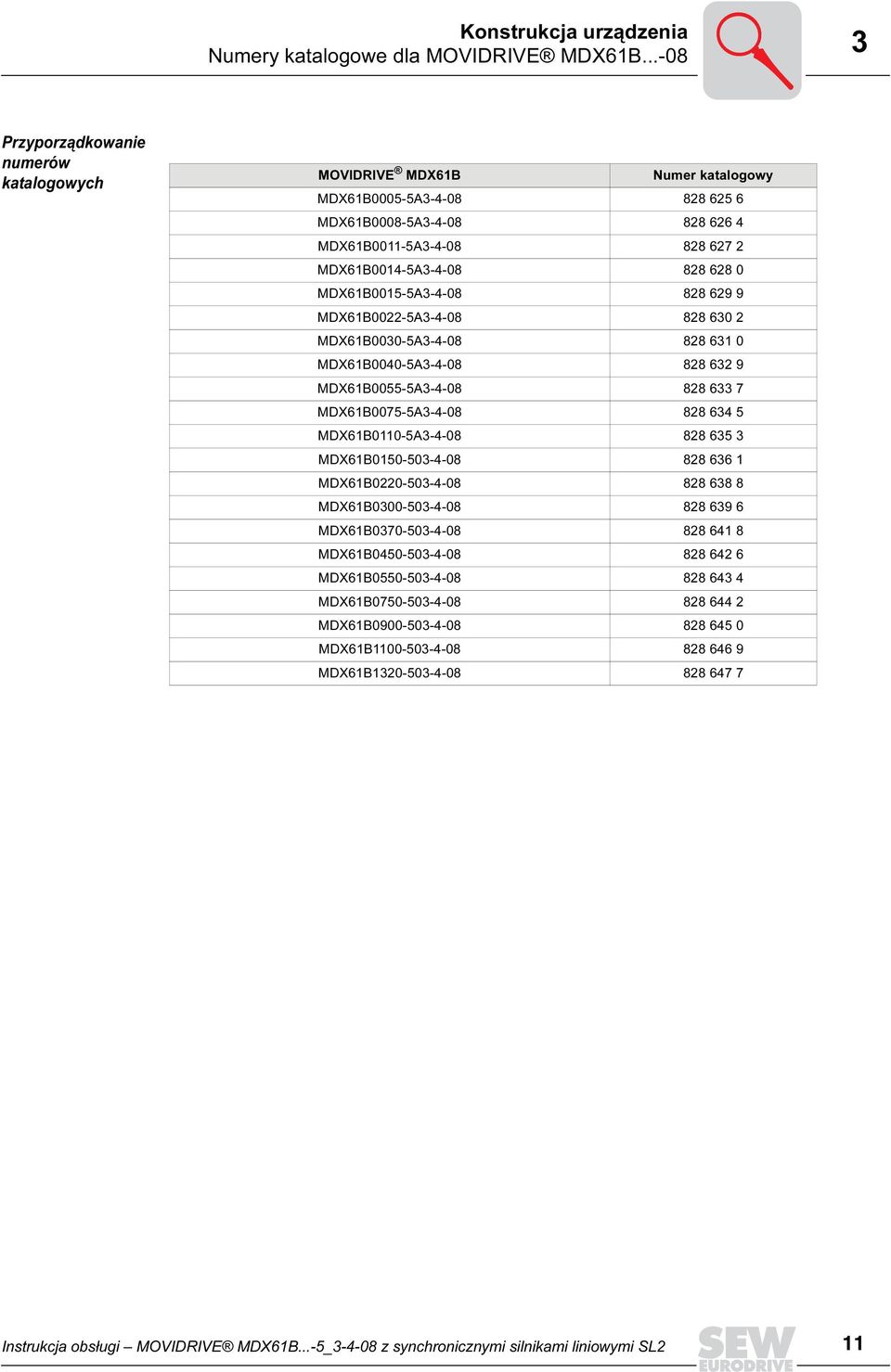

11 Konstrukcja urządzenia Numery katalogowe dla MOVIDRIVE MDX61B Przyporządkowanie numerów katalogowych MOVIDRIVE MDX61B Numer katalogowy MDX61B0005-5A MDX61B0008-5A MDX61B0011-5A MDX61B0014-5A MDX61B0015-5A MDX61B0022-5A MDX61B0030-5A MDX61B0040-5A MDX61B0055-5A MDX61B0075-5A MDX61B0110-5A MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B MDX61B Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 11

12 4 P6.. P60. P600 Parametr Ustawienia parametrów 4 Parametr 4.1 Ustawienia parametrów Wszystkie parametry standardowych urządzeń MOVIDRIVE MDX60B/61B są obecne. Następujące wielkości obrotowe muszą zostać przeliczone na wielkości liniowe: Rampy Prędkości obrotowe Wartości przeliczeniowe zależą od cyklu sygnałowego podłączonego enkodera. Aby wykluczyć błędy przy zaokrąglaniu wartości, należy wprowadzać je na płaszczyźnie uruchamiania ( poniższa ilustracja) AEN 12 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

13 Instalacja elektryczna Wskazówki bezpieczeństwa 5 5 Instalacja elektryczna Podczas instalacji należy bezwzględnie przestrzegać wskazówek dotyczących bezpieczeństwa zamieszczonych w instrukcji obsługi falownika! 5.1 Wskazówki bezpieczeństwa Środki w celu zapewnienia EMV Synchroniczne silniki liniowe SL2 oraz urządzenie MOVIDRIVE MDX61B...-5_ firmy SEW-EURODRIVE są komponentami przeznaczonymi do zabudowy w maszynach i instalacjach. Odpowiedzialność za zgodność z wytyczną EMV 89/336/EWG ponosi producent maszyny lub instalacji. Szczegółowe informacje na ten temat znajdują się w publikacji SEW: "Praktyka techniki napędowej, tom 7, Projektowanie napędów" i "Praktyka techniki napędowej, tom 9, EMV w technice napędowej". Podłączanie enkodera Podczas podłączania enkodera należy przestrzegać następujących wskazówek: Jeśli do opcji DEH11B, oprócz enkodera Hiperface AL1H do X15 podłączony zostanie kolejny enkoder do X14, wówczas dla jednego z tych enkoderów należy zapewnić zewnętrzne źródło napięcia (Przestrzegać: maksymalne obciążenie prądowe zasilania DC 12-V na zaciskach X14/X15 wynosi łącznie 650 ma). Stosować wyłącznie ekranowaną skrętkę. Połączyć ekran po obydwu stronach na dużej powierzchni z potencjałem PE. Doprowadzić przewody sygnałowe oddzielnie od kabli mocy lub kabli hamulcowych (odstęp minimum 200 mm). Analiza TF W przypadku kombinacji napędów SL2... z MOVIDRIVE MDX61B...-5_3-4-08, urządzenie TF można bezpośrednio podłączać do falownika i przeprowadzać analizę. Pełna ochrona silnika gwarantowana jest tylko w połączeniu z urządzeniem TF. W razie stosowania czujnika temperatury KTY (KTY ) należy koniecznie skonsultować się z SEW-EURODRIVE. Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 13

14 5 Instalacja elektryczna Wskazówki bezpieczeństwa Budowa kabli feedback AL1H dla MOVIDRIVE MDX61B [5] [1] [2] [3] [4] Rys. 4: Budowa kabli feedback AL1H 57872AXX [1] [2] [3] [4] [5] Wtyczka: Intercontec ASTA Nadruk: SEW-EURODRIVE Tabliczka znamionowa Długość przewodów 10 m: tolerancja +200 mm Długość przewodów 10 m: tolerancja +2 % Dopuszczalne długości przewodów zgodnie z dokumentacją techniczną Wtyczka Sub-D Do podłączenia systemu enkodera stosowane jest 12-biegunowe sygnałowe złącze wtykowe EMV ze stykami gniazdowymi firmy Intercontec. Ekran przykładany jest zgodnie z wymogami EMV do obudowy. Wszystkie złącza wtykowe uszczelniają wtyczkę za pomocą uszczelek komorowych od strony kabla. Prefabrykacja po stronie falownika Od strony falownika stosowana jest dostępna w handlu wtyczka Sub-D EMV ze stykami trzpieniowymi. Z odpowiednim dla danego falownika ekranem stosowana jest wtyczka 15-biegunowa. Przewody hybrydowe Na zewnętrznym płaszczu po stronie silnika i falownika umieszczona jest tabliczka znamionowa z numerem katalogowym i oznaczeniem firmowym producenta. Długość zamówieniowa oraz dopuszczalna tolerancja są wzajemnie zależne w następujący sposób: Długość przewodów 10 m: tolerancja 200 mm Długość przewodów 10 m: tolerancja +2 % Przy projektowaniu maksymalnej długości kabla należy przestrzegać informacji z podręcznika systemowego falownika. 14 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

15 Instalacja elektryczna Wskazówki bezpieczeństwa 5 Kabel do enkodera AL1H MOVIDRIVE B Rys. 5: Kabel przyłączeniowy do enkodera AL1H 57871AXX Typ Okablowanie Numer katalogowy SL2 Ułożenie ruchome (MOVIDRIVE B) Podłączenie enkodera Hiperface AL1H do DEH11B Na poniższej ilustracji przedstawiono podłączanie enkodera Hiperface AL1H (widok wtyczki enkodera) do opcji DEH11B (widok gniazda urządzenia X15). 6 8 AL1H RD 1 BU 5 YE 6 GN 7 VT 2 BK 10 GYPK U S 12 RDBU cos+ cossin+ sin- DATA- DATA+ PK GY max. 100 m DEH11B, X15: AXX Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 15

16 6 I 0 Uruchomienie Warunki uruchomienia 6 Uruchomienie 6.1 Warunki uruchomienia Podczas uruchomienia należy bezwzględnie stosować się do wskazówek dotyczących bezpieczeństwa w rozdziale 2! Przed uruchomieniem upewnij się, czy część pierwotna daje się przesunąć na całej długości odcinka bez oporu, bezkolizyjnie i bez mechanicznego kontaktu z częścią pierwotną i wtórną, wykonano prawidłowo wszystkie podłączenia zamontowano prawidłowo wszystkie urządzenia ochronne wszystkie urządzenia ochronne uzwojeń silnika są włączone hamulec działa prawidłowo dla mechanizmów dźwignicowych na wyposażeniu jest urządzenie MOVIDRIVE MDX61B...-5_ nie ma żadnych innych źródeł zagrożenia oprogramowanie uruchamiające MOVITOOLS jest zainstalowane na komputerze. 6.2 Przebieg jazdy komutującej W przeciwieństwie do obrotowych serwofalowników, przy silnikach liniowych SL2 nie istnieje po pierwsze żadna mechaniczna zależność między systemem enkodera, częścią pierwotną i częścią wtórną. Ta zależność musi zostać ustalona podczas procesu uruchamiania. Wówczas synchroniczny silnik liniowy SL2 może być prawidłowo sterowany poprzez falownik. Proces ten nazywany jest wyszukiwaniem komutującym wzgl. jazdą komutującą. To następuje w przypadku systemów pomiarowych odcinka, jednorazowo dla "Regulacji enkodera" w przypadku inkrementalnych systemów pomiarowych odcinka, zawsze po każdym włączeniu wzgl. resecie. 16 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

17 Uruchomienie Przebieg jazdy komutującej I 0 6 Przebieg jazdy komutującej 1. Silnik liniowy SL2 przyciągany jest do przypadkowego położenia w kierunku pozytywnym lub negatywnym (0 mm do maks. 16 mm od aktualnego położenia). W tym miejscy silnik linowy SL2 zatrzymuje się na ok. jedną sekundę. 16 mm 16 mm - + Rys. 6: Jazda komutująca 1. cykl 53461AXX 2. Silnik liniowy SL2 zostanie przesunięty o 32 mm w kierunku pozytywnym. W tym miejscu zatrzymuje się na ok. jedną sekundę. 32 mm - + Rys. 7: Jazda komutująca 2. cykl 53462AXX 3. Silnik liniowy SL2 zostanie przesunięty o 32 mm w kierunku negatywnym. W tym miejscu zatrzymuje się na ok. jedną sekundę. 32 mm - + Rys. 8: Jazda komutująca 3. cykl 53463AXX Falownik powtórzy jazdę komutującą, jeśli w trakcie jazdy komutującej silnik liniowy SL2 najedzie na wyłącznik końcowy sprzętu. W takim przypadku silnik linowy SL2 najedzie na nową pozycję startową, położoną 32 mm bliżej wnętrza i powtórnie przeprowadzi jazdę komutującą. Wynikiem jest słyszalne trzaśnięcie, przy którym falownik przełącza się z trybu sterującego na tryb regulowany. Zmienna H458 ustawiona na "1". Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 17

18 6 I 0 Uruchomienie Przebieg uruchomienia 6.3 Przebieg uruchomienia Przebieg uruchomienia dzieli się na następujące etapy: Uruchamianie silnika liniowego Uruchomienie regulatora V/X Przetestowanie analizy enkodera Przetestowanie wyłączników sprzętu Aktywacja ograniczenia napędu dla pierwszego uruchamiania Jazda komutująca (z enkoderem absolutnym lub inkrementalnym) Optymalizacja osi Uruchamianie silnika liniowego Należy zapewnić aby falownik pracował w trybie blokady stopnia mocy wzgl. trybie 24V. W oprogramowaniu MOVITOOLS -Shell wywołać punkt menu [Startup] / [Linearmotor] ( poniższa ilustracja) AEN Zaznaczyć opcję "Motor and encoder commissioning + V/X controller commissioning". Nacisnąć pole "Next". 18 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

19 Uruchomienie Przebieg uruchomienia I 0 6 W poniższym polu należy wprowadzić dane podłączonego silnika liniowego oraz systemu enkodera AEN Po wprowadzeniu wszystkich danych, nacisnąć pole "Next". Wyświetlone zostanie okno "Conversion factors" ( poniższa ilustracja) AEN Wyświetlone zostaną współczynniki liniowo obrotowo. Nacisnąć pole "Next". Aby przesłać dane do falownika, należy w poniższym oknie nacisnąć pole "Download". Następnie inicjalizowane jest automatycznie uruchomienie regulatora V/X ( poniższa ilustracja). Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 19

20 6 I 0 Uruchomienie Przebieg uruchomienia Uruchomienie regulatora V/X 10529BEN W polu "Total volume moved" wprowadzić ciężar przesuwanej objętości. W polu "Drive" wybrać, czy napęd pracuje bez luzu, czy nie. W polu "Stiffness" wprowadzić sztywność napędu (zaczynając od wartości "1"). Opisany proces można powtórzyć w celu optymalizacji po uruchomieniu oraz kontroli enkodera i wyłączników końcowych ( fragment "Optymalizacja osi"). Nacisnąć pole "Next". Wyświetlone zostaną zaproponowane parametry regulatora ( poniższa ilustracja) AEN Nacisnąć pole "Take over proposal". Zaproponowane wartości wyświetlone zostaną pod "System values". Nacisnąć następnie pole "Next". 20 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

21 Uruchomienie Przebieg uruchomienia I 0 6 Wyświetlone zostaną zaproponowane parametry przesunięcia (lewo) oraz wartości systemowe (wielkości liniowe przeliczone na obrotowe) ( poniższa ilustracja) AEN Jeśli propozycje mają zostać przyjęte, wówczas nacisnąć pole "Take over proposal". Można również dopasować wartości. Nacisnąć następnie pole "Next" AEN Aby zakończyć uruchomienie i załadować dane do falownika, należy nacisnąć pole "Download". Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 21

22 6 I 0 Uruchomienie Przebieg uruchomienia Test analizy enkodera Część pierwotną należy przesunąć ręką w obranym kierunku i obserwować parametr P003 (pozycja rzeczywista) w programie Shell w MOVITOOLS. Ustalić pozytywny kierunek ruchu. Aby sprawdzić następnie czy enkoder pracuje prawidłowo we wszystkich zakresach, należy przesunąć silnik liniowy SL2 jednorazowo na całym odcinku przesunięcia. Przetestowanie wyłączników sprzętu Ustawić parametry dla wyłączników końcowych sprzętu ( poniższa ilustracja) i sprawdzić ich działanie poprzez ręczne dosunięcie części pierwotnej do wyłączników końcowych sprzętu AEN Aktywacja ograniczenia napędu dla pierwszego uruchamiania Przy pierwszym uruchomieniu należy ograniczyć maksymalną prędkość poprzez parametr P302 maksymalna prędkość obrotowa 1 oraz maksymalną moc poprzez parametr P304 granica momentu obrotowego, tak aby w przypadku niekontrolowanego ruchu osi silnik nie mógł rozwinąć pełnej mocy i prędkości. Nie ograniczać maksymalnej siły poprzez parametr P303 Granica prądu 1 i nie ograniczać maksymalnej prędkości w pierwszym oknie dialogowym uruchomienia silnika liniowego, ponieważ wpływa to na wewnętrzne wielkości systemowe. 22 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

23 Uruchomienie Przebieg uruchomienia I 0 6 Jazda komutująca Należy przestrzegać następujących wskazówek: Dla wejścia binarnego należy zawsze ustawiać sygnał "Zezwolenie". W trakcie jazdy komutującej nie wolno załączać sygnału zezwolenia dla falownika! Upewnić się, że silnik daje się obrócić w prawo o długość podziałki biegunowej. Silnik z enkoderem Hiperface Jeśli silnik wyposażony jest w enkoder Hiperface, wówczas należy jednorazowo ustalić położenie silnika względem enkodera. W tym celu wybrać przy uruchomieniu silnika liniowego opcję "Encoder adjustment" ( poniższa ilustracja) AEN Nacisnąć pole "Next". Wyświetlone zostanie okno "Encoder adjustment" ( poniższa ilustracja). Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 23

24 6 I 0 Uruchomienie Przebieg uruchomienia Naciśnij pole "Start" AEN 11235AEN Dezaktywować blokadę stopnia mocy (DI00=1). Rozpocznie się regulacja enkodera. Po zakończeniu regulacji enkodera pojawi się następujące okno. 24 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

25 Uruchomienie Przebieg uruchomienia I AEN Proces pomiarowy zakończył się, enkoder został wyregulowany. Po skutecznej jeździe komutującej, falownik automatycznie ustawi zmienną IPOS plus H458 "1". Wartość ta jest później analizowana w programie IPOS plus wzgl. w SPS, w celu udostępnienia zezwolenie dla falownika. Silnik z enkoderem inkrementalnym Należy przestrzegać następujących wskazówek: Upewnić się, że przy każdorazowym załączeniu sieci lub resetowaniu falownika, silnik daje się obrócić w prawo o długość podziałki biegunowej. Zezwolenie dla napędu można zainicjować dopiero po ustawieniu zmiennej IPOS plus H458 na "1". Jeśli silnik wyposażony jest w enkoder inkrementalny, wówczas przy każdorazowym włączeniu napięcia należy na nowo ustalać względne położenie enkodera względem silnika. Jazda komutująca rozpoczyna się automatycznie po ustawieniu zacisku "/Blokada stopnia mocy" z wartością "1". Po skutecznej jeździe komutującej, falownik automatycznie ustawi zmienną H458 "1". Wartość ta jest później analizowana w programie IPOS plus wzgl. w SPS, w celu udostępnienia zezwolenie dla falownika. Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 25

26 6 I 0 Uruchomienie Przebieg uruchomienia Optymalizacja osi Napisać mały program IPOS plus, dzięki któremu silnik liniowy SL2 będzie się poruszał cyklicznie między dwoma pozycjami. Uruchomić program IPOS plus i wybrać w oknie uruchamiania silnika liniowego punkt "Only V/X controller commissioning". Jeśli silnik liniowy obraca się prawidłowo, wówczas przywrócić pierwotne ustawienia wartości dla granicy prądu oraz siły i poprzez pole wprowadzania "Stiffness" i "Estimate", jak w przypadku obrotowych serwomotorów, zoptymalizować obwód regulatora napędu ( fragment "Uruchomienie regulatora V/X") BEN Rys. 9: Okno dialogowe dla optymalizacji osi za pomocą przycisku "Estimate" oraz pola wprowadzania "Stiffness" Dalsze ustawienia Jeśli nie przeprowadzone zostaną ustawienia w punkcie menu "Encoder adjustment", wówczas enkoder absolutny zareaguje dokładnie jak enkoder inkrementalny a silnik liniowy SL2 po każdym włączeniu i zdjęciu blokady stopnia mocy rozpocznie jazdę komutującą. Jeśli dla danej osi liniowej wymagany jest inny pozytywny kierunek zliczania enkodera, wówczas za pomocą parametru P350 należy aktywować odwrócenie kierunku obrotów silnika. Gdy silnik jest unieruchomiony i odblokowany, odłączyć przy falowniku przewód TF i sprawdzić czy zadziała kontrola TF (błąd 31; czujnik TF). Jeśli napęd posiada hamulec zewnętrzny, zaleca się zastosowanie sterowania bezpośredniego. Za pomocą parametrów P730 - P732 ustawić sterowanie hamulca. 26 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

27 Uruchomienie Wyliczanie parametrów przesunięcia I Wyliczanie parametrów przesunięcia Falownik i zintegrowany przebieg sterowania IPOS plus pracują z wewnętrznymi wielkościami obrotowymi. Podczas uruchamiania na powierzchni ustalone zostaną współczynniki przeliczeniowe z wielkości translatorycznych na wielkości obrotowe AEN Rys. 10: Na zakończenie procesu uruchamiania silnika liniowego wyświetlane są współczynniki przeliczeniowe dla SL2-100M-030 z enkoderem HIPERFACE Przykład: Synchroniczny silnik liniowy SL2-100M-030 z enkoderem Hiperface musi być eksploatowany zgodnie z podanymi wartościami: v = 1 m/s s = 1000 mm a = 5 m/s 2 Za pomocą powyżej wyświetlonych współczynników przeliczeniowych realizowane są wipos plus wzgl. poprzez Feldbus następujące obrotowe wielkości zadane: Prędkość obrotowa = prędkość / 0,0007 = /min Odcinek = (64 / 625) 1000 = Inkr. Rampa = 2,000 / 5 = 0,4 sek. Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 27

28 6 I 0 Uruchomienie Wyliczanie parametrów przesunięcia 10530AEN Rys. 11: Okno dialogowe przy uruchamiania silnika liniowego z wewnętrznym przeliczaniem wielkości liniowych na wielkości obrotowe. Wartości danych są Rys. 10 zaokrąglone. Precyzyjne wielkości obrotowe dla IPOS plus można wyliczyć z translatorycznych wielkości za pomocą ostatniego okna dialogu dla V/X-Uruchomienie regulatora. W Rys. 11 po wprowadzeniu prędkości pozycjonowania 1 m/s obliczona została przykładowo zadana prędkość obrotowa dla IPOS plus równa 1500 obr./min. 28 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

29 Uruchomienie Wyliczanie parametrów przesunięcia I 0 6 Przykład programu IPOS plus z inkrementalnym systemem pomiarowym [1] Zezwolenie zostanie skasowane [2] Odczekać do zakończenia jazdy komutującej [3] Zezwolenie zostanie przywrócone [4] Kontynuować program 11237AEN Ważne wskazówki W przypadku absolutnych systemów pomiarowych należy zapewnić, aby napęd w trakcie uruchamiania dał się obrócić bez przeszkód w prawo o długość podziałki biegunowej. W przypadku inkrementalnych systemów pomiarowych należy zapewnić, aby napęd dał się obrócić bez przeszkód w prawo o długość podziałki biegunowej. Wyszukiwanie komutujące uruchamiane jest automatycznie przy "/BLOKADA STOPNIA MOCY=1". Następnie H458 ustawiony zostanie na "1" i program IPOS plus rozpocznie realizację zadania. Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 29

30 7 Eksploatacja i obsługa Usterki podczas pracy 7 Eksploatacja i obsługa 7.1 Usterki podczas pracy Usterki sygnalizowane są przez falownik MOVIDRIVE MDX61B...-5_ za pośrednictwem 7-segmentowego wyświetlacza oraz kodu błędu. Przy usuwaniu błędów korzystać z instrukcji obsługi MOVIDRIVE MDX60B/61B. Poniższe wskazówki są wskazówkami uzupełniającymi dla wyszukiwania błędów w szczególności dla synchronicznych silników liniowych SL2. W przypadku niefachowo wykonanego okablowania EMV występują trudne do zlokalizowania usterki. Ponieważ przewody TF przebiegają w kablu silnika, często się zdarza, iż w takim wypadku usterki te wpływają na działanie falownika. Aby wykluczyć ten błąd, zaleca się w celu wyszukania błędów częściowe odłączenie podczas jazdy komutującej czujnika TF i ustawienie P835 na "Brak reakcji". Kontrola silnika jest dezaktywowana (P835 wskazuje "Brak reakcji"): Należy upewnić się, czy nie występuje termiczne przeciążenie silnika liniowego SL2! W przeciwnym wypadku silnik liniowy SL2 ulegnie zniszczeniu. Po skutecznym usunięciu błędu należy koniecznie ponownie podłączyć czujnik kontroli TF i ustawić parametr P835 na "ROZR.AWAR. / USTERKA". 30 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

31 Eksploatacja i obsługa Usterki w trakcie wyszukiwania komutującego Usterki w trakcie wyszukiwania komutującego Usterka Możliwa przyczyna Sposób naprawy Błąd enkodera (14), gdy silnik liniowy SL2 posunięty zostanie ręcznie Po zdjęciu BLOKADY STOPNIA MOCY silnik liniowy nie uruchamia się n-kontrola / Błąd przesunięcia podczas jazdy komutującej Błąd enkodera po jeździe komutującej w kierunku pozytywnym (2. ruch) Błąd enkodera po jeździe komutującej w kierunku negatywnym (3. ruch) Silnik liniowy SL2 przechodzi przez Enkoder nieprawidłowo zamontowany Enkoder nieprawidłowo okablowany Przerwany przewód silnika Funkcja hamulca P730 = WŁ Tylko w przypadku enkodera HIPERFACE : Falownik zgłasza, że enkoder jest już wyregulowany (H458=1) Falownik nie znajduje się w stanie "BRAK ZEZWOLENIA" ponieważ wraz z BLOKADA STOPNIA MOCY załączone zostało dodatkowo zezwolenie lub np. żaden zacisk nie został zaprogramowany na "ZEZWOLENIE" Problemy dot. EMV Kierunek zliczania enkodera nie jest zgodny z następstwem faz U, V, W silnika Rozdzielczość systemu enkodera nieprawidłowa / enkoder uszkodzony Granica prądu za bardzo zredukowana Odcinki nie są identyczne, ponieważ oś porusza się ciężko Odcinki nie są jednakowe, ponieważ enkoder jest uszkodzony Granica prądu za bardzo zredukowana Problemy dot. EMV Uszkodzone miejsce na skali liniowej Sprawdzić montaż enkodera zgodnie z danymi producenta: 1. Szczelina powietrzna między enkoderem a taśmą pomiarową 2. Ustawienie enkoder - taśma pomiarowa 3. W przypadku enkodera HIPERFACE : Sprawdzić kierunek montażu, tak aby zakończenie kabla wskazywało kierunek mniejszych wartości absolutnych (kierunek "Punkt" na taśmie pomiarowej, jeżeli jest obecna). Sprawdzić obsadzenie styków, w tym celu uruchomić enkoder HIPERFACE częściowo jako enkoder sin/cos Sprawdzić podłączenie silnika liniowego Dla wyszukiwania komutującego, P730 musi być ustawiony na "WYŁ.". Aby przeprowadzić jazdę komutującą należy w oknie dialogu uruchamiania przejść do pola "Encoder adjustment", wówczas falownik samoczynnie przywróci Bit. Wejście binarne obsadzić bezpośrednio przy urządzeniu poprzez słowo sterujące IPOS plus lub poprzez Feldbus poleceniem ZEZWOLENIE, np. P603 = ZEZWOLENIE/ ZATRZYMANIE. Patrz w podręczniku systemowym MOVIDRIVE MDX60B/61B i w tomie 9 Praktyczne zastosowanie techniki napędowej. Sprawdzić prawidłowe ekranowanie, wyrównanie potencjału i przestrzegać wskazówek zawartych we wstępie tego rozdziału. Skontrolować, czy enkoder zlicza w kierunku pozytywnym, w którym porusza się część pierwotna. Jeśli nie, wówczas zamienić przyłącza przewodów silnika U oraz W Silnik liniowy SL2 przesunąć o ustalony odcinek za pomocą wyświetlonej przez MOVITOOLS wartości przeliczonej, i sprawdzić czy wskazane inkrementy odpowiadają wyliczonym wartościom. W razie potrzeby należy dostosować rozdzielczość enkodera dla uruchamiania silnika liniowego i sprawdzić odstęp między głowicą odczytującą a taśmą pomiarową P303 przywrócić do wartości ustawionej podczas uruchamiania silnika liniowego. Dla redukcji siły używać parametru P304. Zapewnić, aby napęd na całym odcinku poruszał się lekko i wyeliminować oddziaływanie innych sił (siły procesowe, siły ciężkości). Silnik liniowy SL2 przesunąć o ustalony odcinek za pomocą wyświetlonej przez MOVITOOLS wartości przeliczonej, i sprawdzić czy wskazane inkrementy odpowiadają wyliczonym wartościom. W razie potrzeby należy dostosować rozdzielczość enkodera dla uruchamiania silnika liniowego i sprawdzić odstęp między głowicą odczytującą a taśmą pomiarową P303 przywrócić do wartości ustawionej podczas uruchamiania silnika liniowego. Dla redukcji siły używać parametru P304. Patrz w podręczniku systemowym MOVIDRIVE MDX60B / 61B i w tomie 9 Praktyczne zastosowanie techniki napędowej. Sprawdzić prawidłowe ekranowanie, wyrównanie potencjału i przestrzegać wskazówek zawartych we wstępie tego rozdziału. Silnik liniowy SL2 przesunąć o ustalony odcinek za pomocą wyświetlonej przez MOVITOOLS wartości przeliczonej, i sprawdzić czy wskazane inkrementy odpowiadają wyliczonym wartościom. Czynność tę należy powtórzyć w różnych miejscach i sprawdzić odstęp między głowicą odczytującą a taśmą pomiarową. Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 31

32 7 Eksploatacja i obsługa Usterki podczas eksploatacji 7.3 Usterki podczas eksploatacji Usterka Możliwa przyczyna Sposób naprawy Silnik liniowy SL2 nie uruchamia się Silnik liniowy SL2 buczy, wzgl. pracuje niespokojnie Silnik liniowy SL2 nagrzewa się zbyt mocno Błąd enkodera HIPERFACE Przerwany przewód silnika Hamulec nie zwalnia Problem z kablem enkodera Nie prawidłowo ustawione parametry regulatora Enkoder nie jest połączony wystarczająco sztywno z częścią wtórną Przekroczono dopuszczalną temperaturę roboczą enkodera Skontrolować przyłącze silnika. Skontrolować sterowanie hamulca. Sprawdzić dopływ powietrza do hamulców pneumatycznych. Patrz w podręczniku systemowym MOVIDRIVE MDX60B/61B i w tomie 9 Praktyczne zastosowanie techniki napędowej. Sprawdzić prawidłowe ekranowanie, wyrównanie potencjału i przestrzegać wskazówek zawartych we wstępie tego rozdziału. Przeprowadzić ponowne uruchomienie obwodu regulatora. Należy sprawdzić, czy enkoder jest wystarczająco sztywno połączony mechanicznie z częścią wtórną. Wybrać taki cykl przesunięcia, aby wartość efektywna prądu wyjściowego była niższa od prądu znamionowego silnika Zapewnić lepsze odprowadzanie ciepła części wtórnej Odłączyć enkoder termicznie (montaż z podkładką z tworzywa sztucznego) Zastosować system enkodera z wyższą dopuszczalną temperaturą roboczą Wybrać taki cykl przesunięcia, aby wartość efektywna prądu Przeciążenie wyjściowego była niższa od prądu znamionowego silnika. Niedostateczne chłodzenie Poprawić chłodzenie, w razie potrzeby wbudować wentylator Zbyt duża szczelina powietrzna, przez co utrata mocy przy stałej wartości Dopasować szczelinę powietrzną. prądu (patrz Tabela redukcji w katalogu "Synchroniczne silniki liniowe SL2") Zbyt wysoka temperatura otoczenia Usterki na przewodzie enkodera Enkoder nieprawidłowo zamontowany Wybrać taki cykl przesunięcia, aby wartość efektywna prądu wyjściowego była niższa od prądu znamionowego silnika liniowego SL2. Jeśli nie wystąpią one przy posuwaniu ręką, przyczyną usterek są często zakłócenia na przewodzie enkodera wzgl. przewodzie TF. W przypadku usuwania błędu należy przestrzegać informacji zawartych w podręczniku systemowym MOVIDRIVE MDX60B/61B i w tomie 9 Praktyczne zastosowanie techniki napędowej. Sprawdzić prawidłowe ekranowanie, wyrównanie potencjału i przestrzegać wskazówek zawartych we wstępie tego rozdziału. Sprawdzić montaż enkodera zgodnie z danymi producenta: 1. Szczelina powietrzna między enkoderem a taśmą pomiarową 2. Ustawienie enkoder - taśma pomiarowa 3. W przypadku enkodera HIPERFACE : Sprawdzić kierunek montażu, tak aby zakończenie kabla wskazywało kierunek mniejszych wartości absolutnych (kierunek "Punkt" na taśmie pomiarowej, jeżeli jest obecna). Skontrolować sztywność montażu enkodera. Również w przypadku silnych przyspieszeń należy przestrzegać tolerancji podanych przez producenta. 32 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2

33 Skorowidz 8 8 Skorowidz A Aktywacja ograniczenia napędu dla pierwszego uruchamiania...22 E Eksploatacja i obsługa Usterki podczas eksploatacji...32 Usterki podczas pracy...30 Usterki w trakcie wyszukiwania komutującego...31 F Funkcja bezpieczeństwa...5 I Instalacja elektryczna Budowa kabli feedback AL1H...14 Numer katalogowy kabla do enkodera AL1H...15 Schemat połączeń enkodera Hiperface AL1H z DEH11B...15 Wskazówki bezpieczeństwa...13 Podłączenie enkodera...13 Środki w celu zapewnienia EMV...13 Urządzenie analizujące TF...13 J Jazda komutująca przy silniku z enkoderem Hiperface...23 Jazda komutująca przy silniku z enkoderem inkrementalnym...25 K Konstrukcja urządzenia...8 N Numery katalogowe MOVIDRIVE MDX61B O Optymalizacja osi...26 Ostrzeżenia...4 Oznaczenie typu MOVIDRIVE MDX61B P Przebieg jazdy komutującej...16 Przegląd systemu...8 Przetestowanie wyłączników sprzętu...22 Przykład programu IPOS plus z inkrementalnym systemem pomiarowym...29 Przyporządkowanie numerów katalogowych MOVIDRIVE MDX61B S Schemat połączeń enkodera Hiperface AL1H z DEH11B...15 SL2-Advance...9 SL2-Basic...9 System SL2-Power...9 T Test analizy enkodera U Uruchamianie silnika liniowego Uruchomienie Aktywacja ograniczenia napędu dla pierwszego uruchamiania Jazda komutująca przy silniku z enkoderem Hiperface...23 Jazda komutująca przy silniku z enkoderem inkrementalnym...25 Optymalizacja osi Przebieg jazdy komutującej Przetestowanie wyłączników sprzętu Przykład programu IPOS plus z inkrementalnym systemem pomiarowym Test analizy enkodera Uruchamianie silnika liniowego Uruchomienie regulatora V/X Warunki Wyliczanie parametrów przesunięcia Uruchomienie regulatora V/X Urządzenie analizujące TF Ustawienia parametrów Usterki podczas eksploatacji Usterki podczas pracy Usterki w trakcie wyszukiwania komutującego W Wersje produktów SL Wskazówki bezpieczeństwa... 4, 7 Wyliczanie parametrów przesunięcia Z Zakres zastosowania... 5 Złomowanie... 6 Instrukcja obsługi MOVIDRIVE MDX61B...-5_ z synchronicznymi silnikami liniowymi SL2 33
