Ośrodki Koordynacyjno-Informacyjne. WdroŜenie systemu IT w gospodarce wodnej

Wielkość: px

Rozpocząć pokaz od strony:

Download "Ośrodki Koordynacyjno-Informacyjne. WdroŜenie systemu IT w gospodarce wodnej"

Wojciech Piątkowski
3 lat temu
Przeglądów:

1 Ośrodki Koordynacyjno-Informacyjne WdroŜenie systemu IT w gospodarce wodnej

2 Agenda ZałoŜenia OKI, Główne zadania i odpowiedzialność OKI, Aplikacja IT-GIS OKI architektura, schemat funkcjonalny,

3 OKI Centra prewencji przeciwpowodziowej Kilka centrów OKI Typowo: osób, specjaliści od aktywnej i pasywnej ochrony przeciwpowodziowej, modelowania, baz danych itp., Współpraca z innymi instytucjami: administracją samorządową i rządową, IMGW, Centrami Zarządzania kryzysowego, policją, straŝą poŝarną.

4 OKI Centra prewencji przeciwpowodziowej OKI to jeden z największych projektów realizowanych w Polsce: Projekt ochrony przeciwpowodziowej - rozpoczęty po powodzi w 1997 (1000 letnia),

5 Projekt t OKI Projekt ochrony przeciwpowodziowej: -Budowa nowych zbiorników, nowych obwałowań itp., -Budowa nowych stacji pomiarowych, radarów itp., - edukacja, szkolenia, - i utworzenie OKI Głównym celem projektu: OKI było utworzenie centrów OKI

6 Projekt t OKI Główne zadania OKI : -Utworzenie struktury organizacyjnej OKI, -Dostarczenie, kalibracja i wdroŝenie modelu hydraulicznego, włączywszy GIS, -Generowanie stref zaroŝenia powodziowego. Punkty krytyczne podczas tworzenia systemu IT: -Dostarczenie aplikacji, -Import danych Klienta to bazy danych, -Utworzenie strony internetowej OKI.

7 Aplikacja IT-GIS OKI ZałoŜenia: Efektywne zarządzanie zintegrowanymi danymi przestzrennymi, Prace wspomagające modele symulacyjne, Wspomaganie tworzenia stref zagroŝenia powodziowego, Wyświetlanie danych, przeprowadzanie analiz i prezentacja wyników, Generowanie raportów na podstawie wyników analiz.

8 Aplikacja IT-GIS OKI Technologia: Oracle Enterprise Edition ver.. 9.2, GeoMedia Professional, GeoMedia Grid, GeoMedia Terrain, GeoMedia Image, version 5.1. Hydraulic model MIKE11

9 Aplikacja IT-GIS OKI Moduły funkcjonalne Scenariusze powodziowe, Generowanie map, Moduł - HydroMeteo, Analizy i raporty, GIS, Wymiana danych, Archiwizacja, Konfiguracja

10 Application IT-GIS OKI Zawartość danych: Dane przestrzenne: DTM, mapy topograficzne w formacie rastrowym, dane wektorowe sieci hydrologicznej, przekroje poprzeczne, dane wektorowe stref zagroŝenia powodziowego, Dane hydrotechniczne o następujących obiektach: zbiornikach, mostach, kanałach, jazach

11 Aplikacja IT-GIS OKI Zawartość danych cd.: Dane hydrometeorologiczne: pomiary, pomiary historyczne, prognozy, meldunki lodowe, dane ze zbiorników, Dane hydrauliczne: import danych i wyników modeli hydraulicznych, dane o przepływach, krzywe konsumcyjne, Dane dodatkowe: zdjęcia, dokumentacja opisowa, instrukcje, tabele, e, dane administracyjne.

12 Internet Intranet Serwer WWW Wybrane dane Serwer danych OKI Bazy danych zawierające dodatkowe dane GIS, otrzymane z innych źródeł, a wykorzystywane przez IT-GIS OKI Bazy danych systemu IT-GIS OKI zawierające archiwalne dane GIS zgromadzone na zlecenie OKI Baza danych systemu IT-GIS OKI zawierająca aktualne dane GIS zgromadzone na zlecenie OKI Baza danych modeli hydraulicznego i hydrologicznego Dodatkowe dane GIS Dodatkowe dane GIS Archiwalne dane GIS Archiwalne dane GIS B a z a d a n y c h p r z e s t r z e n n y c h G I S Aktualne dane GIS Główna baza IT-GIS OKI Dane kalibracyjne Aplikacja Aplikacja Aplikacja Modele Hydrauliczny i Hydrologiczny IT-GIS OKI Klient SH IMGW << Dane hydrometeorologiczne Wyniki modelowania >> Dane hydrometeorologiczne Stanowisko operatora OKI Jednokierunkowy przepływ danych Dwukierunkowy przepływ danych Sterowanie Serwer danych IMGW Główna baza IMGW

13 OKI zadania i odpowiedzialność Współpraca ze strukturami odpowiedzialnymi za działania związane z powodzią, Zbieranie, ocena i aktualizacja informacji o obszarach zagroŝonych wystąpieniem powodzi, Opracowanie wariantowych projektów decyzyjnych odnośnie zapobiegania powodzi, Opracowywanie scenariuszy powodziowych (historycznych i potencjalnych) analiza wyników i szacowania ryzyka wystąpienia powodzi, Zaznaczanie obszarów naraŝonych na ryzyko powodzi, Opracowywanie opinii na temat istniejących obiektów hydrotechnicznych zagroŝonych ryzykiem powodzi.

14 Współpraca WWW automatyczny import danych pomiarowych z systemu hydrologii IMGW, dostarczanie map zagroŝenia powodziowego, wspomaganie decyzji z wykorzystaniem scenariuszy powodziowych.

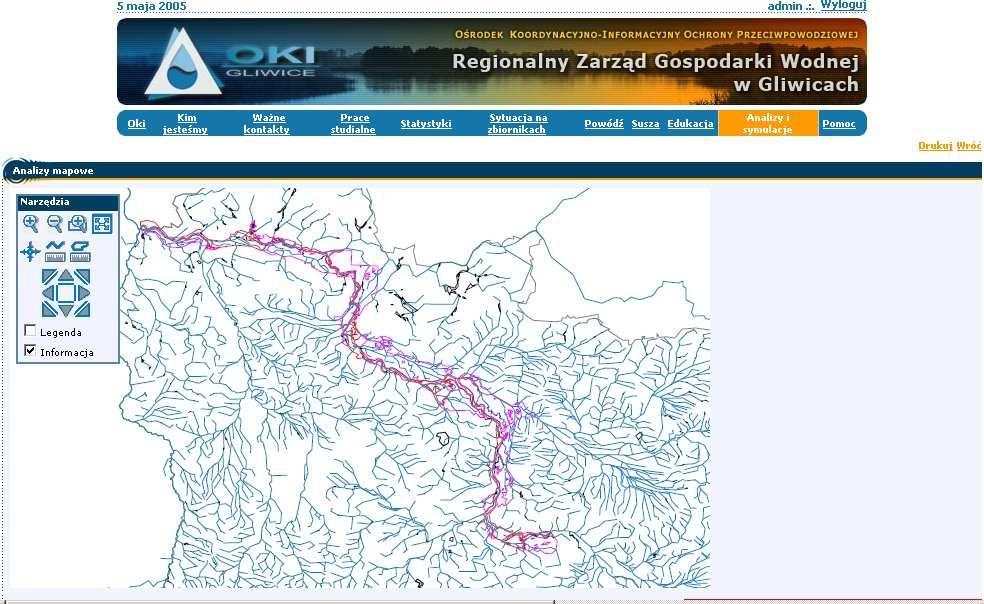

15 Współpraca strony WWW (OKI Kraków i Wrocław):

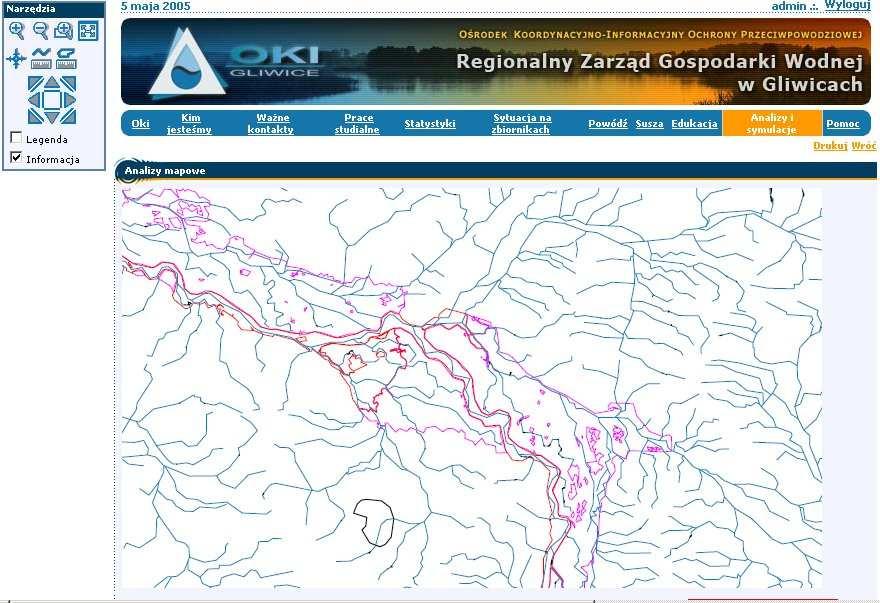

16 Współpraca: strony WWW (OKI Kraków i Wrocław):

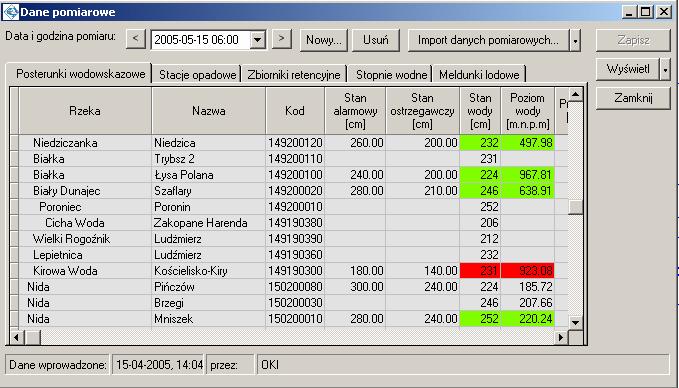

17 Zbieranie, ocena i aktualizacja informacji i obszarach zagroŝonych powodzią Zbieranie danych: danych pomiarowych o róŝnych obiektach hydrotechnicznych Przykład importu danych pomiarowych z wodowskazów Poziom wody i poziom alarmowy

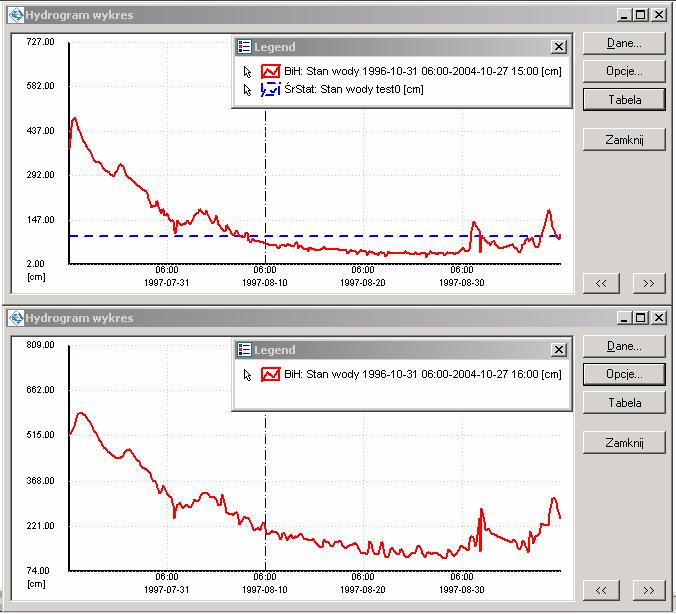

18 Zbieranie, ocena i aktualizacja informacji i obszarach zagroŝonych powodzią Ocena: róŝne rodzaje analiz Przykład tabularycznego hydrogramu w modzie synchronicznym

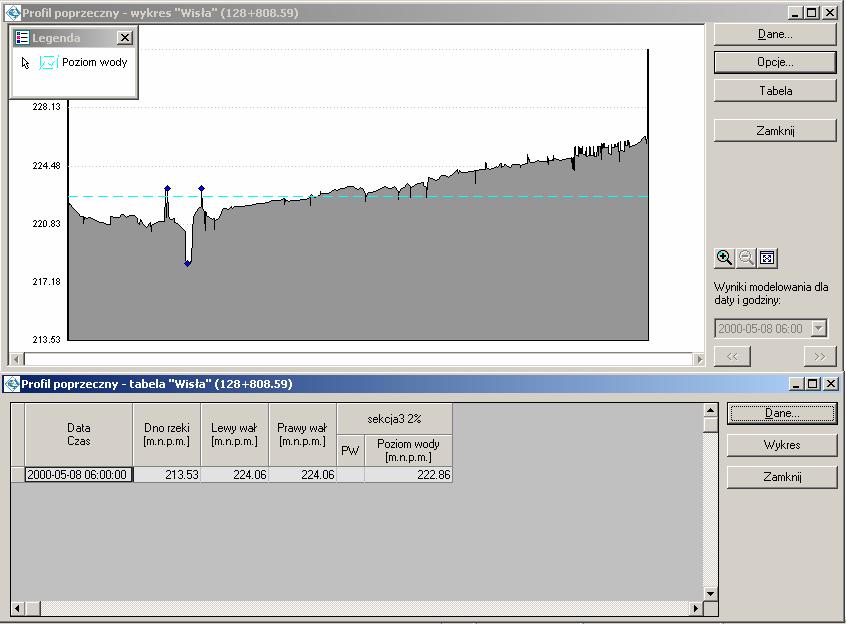

19 Zbieranie, ocena i aktualizacja informacji i obszarach zagroŝonych powodzią Ocena: róŝne rodzaje analiz Przykład przekrojów z przekroczeniem stanów alarmowych Przykład przekrojów i formie tabularycznej i w postaci wykresu

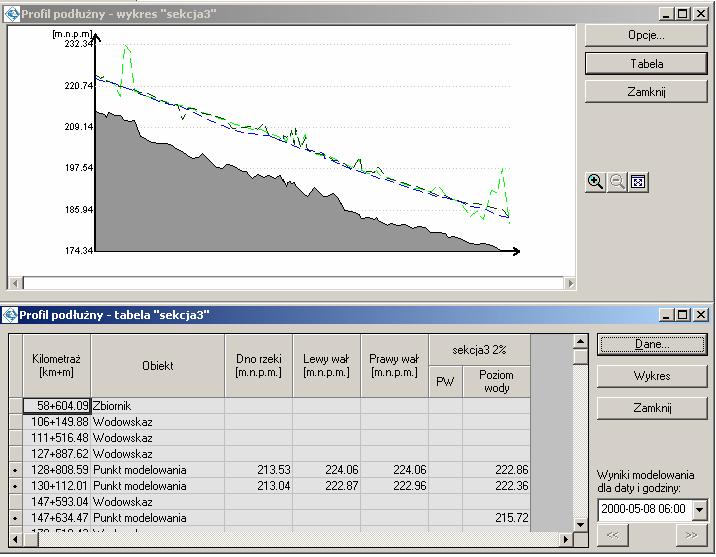

20 Zbieranie, ocena i aktualizacja informacji i obszarach zagroŝonych powodzią Ocena: róŝne rodzaje analiz Przykład przekroju podłuŝnego z naniesionymi aktualnymi poziomami wody i stanami alarmowymi i Ostrzegawczymi

21 Opracowanie wariantowych projektów decyzyjnych odnośnie zapobiegania powodzi Scenariusze powodziowe: -Obiekty w bazie danych, zawierające informacje na temat obszaru, poziomu wody, przepływów, przekrojów poprzecznych, środków minimalizujących, map itp. -Zawierają dane historyczne lub statystyczne lub symulowane, -Na podstawie scenariusza operator moŝe porównać sytuację aktualną ze scenariuszami za pomocą 2 algorytmów.

22 Opracowanie wariantowych projektów decyzyjnych odnośnie zapobiegania powodzi Przykład scenariusza powodziowego, okno tworzenia: Dane ogólne Typ, obszar, czas, model hydrauliczny

23 Opracowanie wariantowych projektów decyzyjnych odnośnie zapobiegania powodzi Przykład scenariusza powodziowego, okno tworzenia: Dane wejścowe

24 Opracowanie wariantowych projektów decyzyjnych odnośnie zapobiegania powodzi Przykład scenariusza powodziowego, okno tworzenia: Import wyników modelowania

25 Opracowanie wariantowych projektów decyzyjnych odnośnie zapobiegania powodzi Scenariusz jest przechowywany w bazie danych i moŝe być porównywany z bieŝącą sytuacją hydrometeorologiczną w dorzeczu Uwaga: sytuacja ma znamiona sytuacji alarmowej

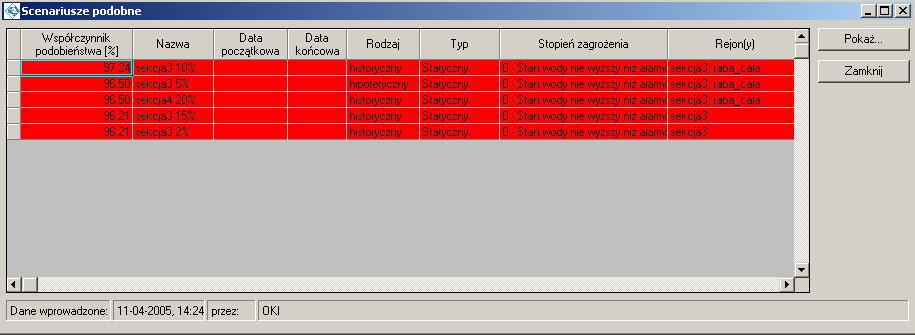

26 Opracowanie wariantowych projektów decyzyjnych odnośnie zapobiegania powodzi Scenariusz jest przechowywany w bazie danych i moŝe być porównywany z bieŝącą sytuacją hydrometeorologiczną w dorzeczu Wyniki porównania sytuacji bieŝącej ze scenariuszem powodziowym

27 Wyznaczanie obszarów naraŝonych na ryzyko powodzi Przykład generowanych chwilowo przekrojów na tle DTM (GRID)

28 Wyznaczanie obszarów naraŝonych na ryzyko powodzi Przykład automatyczne generowanej strefy zalewowej.

29 Wyznaczanie obszarów naraŝonych na ryzyko powodzi Przykład zmodyfikowan ej strefy zalewowej (strefa prawdopodob na i potencjalna)

30 Wyznaczanie obszarów naraŝonych na ryzyko powodzi Przykład strefy zalewowej na tle mapy topograficznej

31 Obiekty związane z siecią rzeczną Sieć rzeczna w postaci hierarchicznej, zawierająca wszystkie obiekty identyfikowane z rzeką

32 Implementation of IT system for Polish Water Management Authorities Thank you Robert Widz Dyrektor ds SprzedaŜy i Marketingu, IMGS Intergraph Polska sp. z o.o.. (NASDAQ: INGR) ul. Domaniewska 37, Warszawa, Polska P +48 (0) F +48 (0) M +48 (0) robert.widz@intergraph.com,
