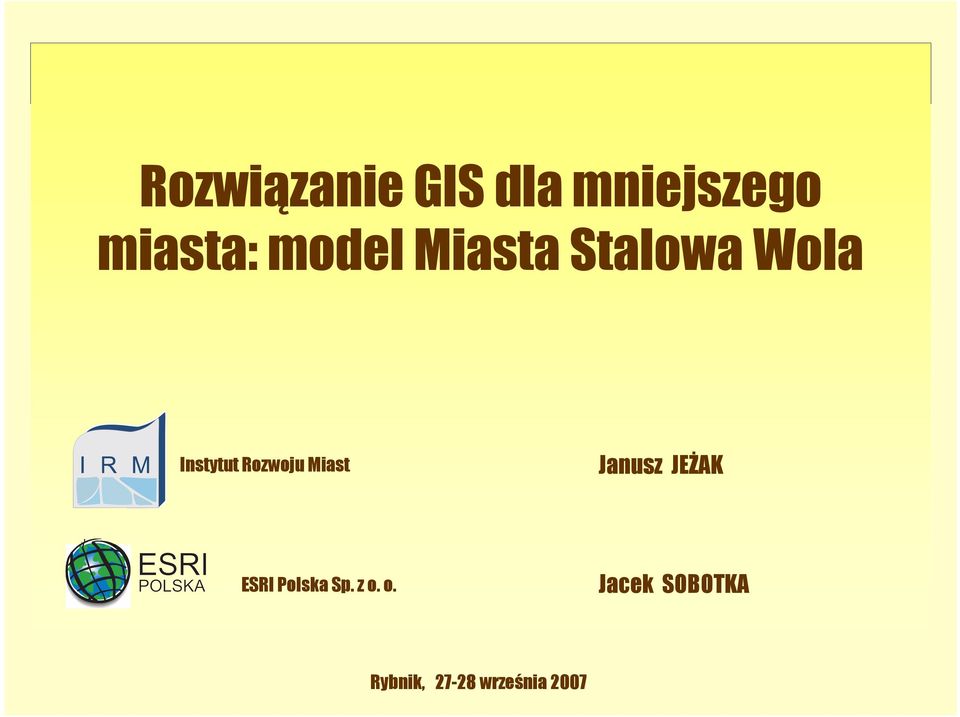

1 Rozwiązanie GIS dla mniejszego miasta: model Miasta Stalowa Wola Instytut Rozwoju Miast Janusz JEśAK ESRI Polska Sp. z o. o. Jacek SOBOTKA Rybnik, września 2007

2 Plan Prezentacji Geneza przedsięwzięcia Wybrane aspekty projektu Architektura rozwiązania Funkcjonalność Systemu

3 Misja przedsięwzięcia OPRACOWANIE I WDROśENIE TECHNOLOGII SYSTEMU INFORMACJI PRZESTRZENNEJ (SIP) JAKO MODELOWEGO ROZWIĄZANIA W ZAKRESIE ZARZĄDZANIA JEDNOSTKAMI ADMINISTRACJI PUBLICZNEJ

4 Cele przedsięwzięcia CELEM PROJEKTU BYŁO: 1. określenie zasad tworzenia systemu informacyjnego, który w załoŝeniu ułatwi podejmowanie decyzji związanych z działalnością jednostki samorządu terytorialnego; 2. ułatwienie monitorowania zjawisk społecznogospodarczych zachodzących na terenie jednostki samorządu terytorialnego; 3. wdroŝenie technologi Systemu Informacji Przestrzennej, jako modelowego rozwiązanie w zakresie zarządzania jednostkami administracji publicznej.

działalnością jednostki samorządu terytorialnego; 2.

5 Cele przedsięwzięcia Przyjmując cel główny projektu postawiono hipotezę badawczą, która zakładała, Ŝe: stworzenie zasad zbierania i przetwarzania informacji (w tym informacji geoprzestrzennej) ułatwi przedstawicielom jednostek samorządu terytorialnego podejmowanie decyzji oraz umoŝliwi bieŝące monitorowanie zjawisk społeczno-gospodarczych zachodzących na terenie jednostki samorządu terytorialnego, CO W EFEKCIE PRZYCZYNI SIĘ DO ZRÓWNOWAśONEGO ROZWOJU SPOŁECZNO- GOSPODARCZEGO.

terytorialnego podejmowanie decyzji oraz umoŝliwi bieŝące monitorowanie zjawisk społeczno-gospodarczych zachodzących na

6 Wybrane aspekty projektu - Etapy prac

7 Wybrane aspekty projektu Za celowe uznano ocenę działalności jednostki samorządu terytorialnego w zakresie: sterowania procesami społeczno gospodarczymi, rozumianego jako tworzenie i implementacja dokumentów prawa lokalnego, realizacji przepisów prawa UE i krajowego oraz monitoring efektów, zarządzania powierzonym majątkiem trwałym m.in. zarządzanie zasobem nieruchomości, budynków, drogami, oświetleniem ulic, parkami, infrastrukturą techniczną czy teŝ infrastrukturą społeczną, tworzenia warunków dla rozwoju społeczno-gospodarczego poprzez opracowywanie strategii, planów, programów i innych dokumentów operacyjnych wyznaczających ścieŝki dojścia do ustalonych celów a takŝe opracowywanie dokumentów zmierzające do pozyskania środków na realizację zamierzonych celów (np. studiów wykonalności, Lokalnych Programów Rewitalizacji itp.), realizacji kontaktów formalnych i nieformalnych pomiędzy społeczeństwem, mediami, środowiskiem gospodarczym a jednostką samorządu terytorialnego dla rozwoju gospodarki jednostki samorządu terytorialnego poprzez wykorzystanie nowych technik przekazu informacji, promowania jednostki samorządu terytorialnego dla budowy konkurencyjnej pozycji jednostki w strukturze terytorialnej kraju.

efektów, zarządzania powierzonym majątkiem trwałym m.in.

8 Architektura rozwiązania Ogólne omówienie rozwiązania Komponenty systemu Technologia Omówienie funkcjonalności

9 Architektura fizyczna i produktowa Systemu w Stalowej Woli desktop GIS moduły dedykowane przeglądarka www Pracownicy UM serwer aplikacji aplikacja portalu moduł administrator serwer www baza danych serwer aplikacji baza danych GIS serwisy mapowe I N T E R N E T MIESZKAŃCY desktop GIS komputery UM moduły dedykowane LAN KP Policji przeglądarka www

administrator serwer www baza danych serwer aplikacji baza danych GIS serwisy mapowe I

10 Komponenty Rozwiązania Technologia ESRI Inc. Portal + dedykowane moduły edycyjne Baza danych DB2 IBM Express + Spatial Extender System Linux Red Hat Enterprise Serwery xseries IBM x100, x236 Komputery stacjonarne Urzędu Miasta Sieć komputerowa LAN/WAN

Express + Spatial Extender System Linux Red Hat Enterprise

11 Miejski Portal Mapowy - funkcjonalność Co to jest Portal Mapowy? Budowa - elementy interfejsu uŝytkownika Narzędzia, funkcje, zastosowania

12 Miejski Portal Mapowy Portal mapowy serwis informacyjny dla którego platformą komunikacyjną jest Internet. Cechą charakterystyczną jest udostępnianie informacji z wykorzystaniem róŝnego rodzaju map i planów. Rozwiązanie zanie zapewnia równolegr wnoległy y dostęp p wielu uŝytkowniku ytkowników

Cechą charakterystyczną jest udostępnianie informacji z wykorzystaniem

13 interfejs uŝytkownika główne menu pasek narzędzi okno nawigacji okno mapy panel legendy paski funkcyjne Serwisy Pliki Wydruk Wyszukiwanie Selekcja Decyzje Narzędzia Pomoc okno informacyne

14 Cechy panelu legendy aktywna warstwa zakładki tematycznej * warstwa niewyświetlana w aktualnej skali aktualność danych - metadane nawigacja wśród danych intuicyjne sygnatury warstw Dwa róŝne style legendy

skali aktualność danych - metadane nawigacja wśród

15 Funkcjonalność portalu mapowego Część kliencka Informacja pogrupowana w serwisach tematycznych Narzędzia zarządzania widokiem mapy Funkcjonalność wyszukiwania i selekcji na mapie Zapis i odtwarzanie ustawień sesji uŝytkownika Funkcje wydruku mapy, zaawansowane drukowanie Edycja atrybutów i tworzenie raportów Część administracyjna Administracja uŝytkownikami Konfigurowanie serwisów

odtwarzanie ustawień sesji uŝytkownika Funkcje wydruku mapy, zaawansowane drukowanie Edycja

16 Miasto jak na dłoni serwisy Publiczne serwisy informacyjne Wewnętrzne serwisy informacyjne

17 Wspomaganie zarządzania rozwiązania zania dedykowane Moduł - baza adresowej Moduł - rejestr decyzji architektonicznych Moduł - rejestr planów miejscowych Moduł - rejestr cen nieruchomości Moduł - rejestr zdarzeń kryminalnych

architektonicznych Moduł - rejestr planów miejscowych

18 Moduł - baza adresowa Komponent edycji punktów adresowych Dodanie adresu, przypisanie atrybutów Modyfikacja atrybutów adresu Przesunięcie adresu Usunięcie adresu Komponent edycji odcinków ulic Dodanie ulicy, przypisanie atrybutów Modyfikacja atrybutów odcinka ulicy Edycja przebiegu odcinka ulicy

Usunięcie adresu Komponent edycji odcinków ulic Dodanie ulicy,

19 Moduł - rejestr decyzji architektonicznych Graficzna rejestracja przedmiotu decyzji Edycja danych opisowych decyzji oraz inwestycji Wielokryterialne wyszukiwanie, przeglądanie, sortowanie Raportowanie i wydruki

opisowych decyzji oraz inwestycji Wielokryterialne

20 Moduł - rejestr planów miejscowych Dodanie obszaru planu, przypisanie atrybutów Modyfikacja atrybutów obszaru planu Edycja kształtu obszaru planu Dodanie uchwały

21 Moduł - rejestr cen nieruchomości Rejestracja graficzna przedmiotu transakcji Edycja danych opisowych transakcji Wyszukiwanie, sortowanie, raportowanie Tworzenie map cen nieruchomości

22 Moduł - rejestr zdarzeń kryminalnych Rejestracja graficzna zdarzeń kryminalnych Edycja, wyszukiwanie, selekcja Wyszukiwanie, sortowanie, raportowanie Rejestr zdarzeń wg słownika KSIP Tworzenie mapy zagroŝeń

23 Podsumowanie System zbudowany w wyniku realizacji Projektu Celowego Bardzo bogata baza danych Zintegrowane rozwiązania desktopowe i internetowe Dedykowane rozwiązania wspierające wybrane wydziały System modułowy, skalowalny i otwarty Dostęp dla wielu grup uŝytkowników Będzie kontynuowana rozbudowa Systemu

24 Dziękujemy za uwagę Janusz JeŜak Jacek Sobotka
