Analiza programu inwestycyjnego w zlewni Wisłoki

Transkrypt

1 Kick-Off Meeting RZGW Kraków,

2 Plan prezentacji ETAP IA Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Analiza hydrologiczna ETAP IB Analizy hydrauliczne Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko

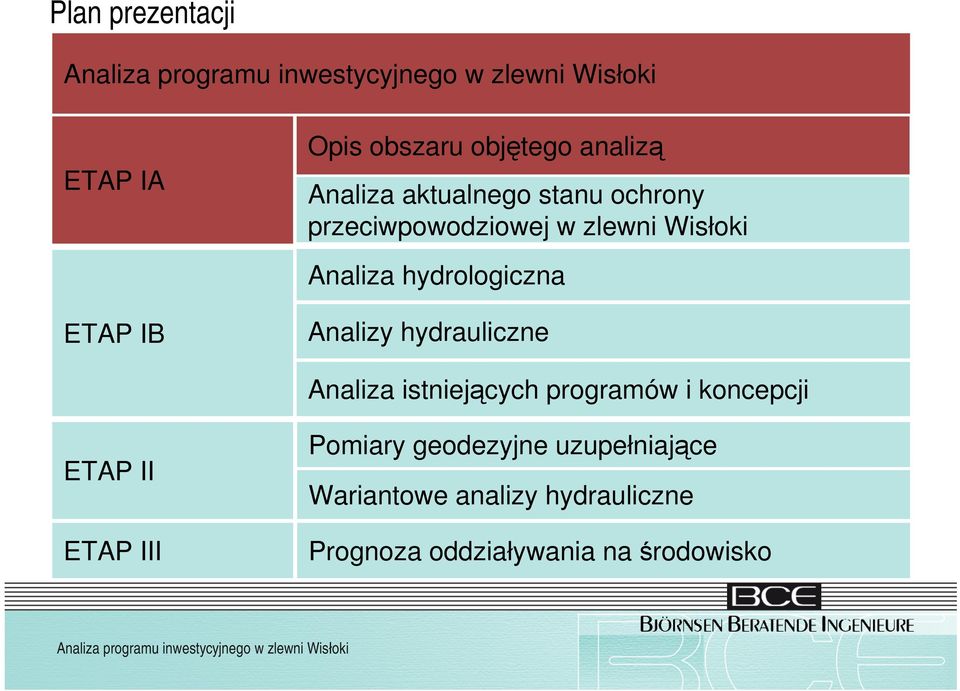

3 Plan prezentacji ETAP IA Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Analiza hydrologiczna ETAP IB Analizy hydrauliczne Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko

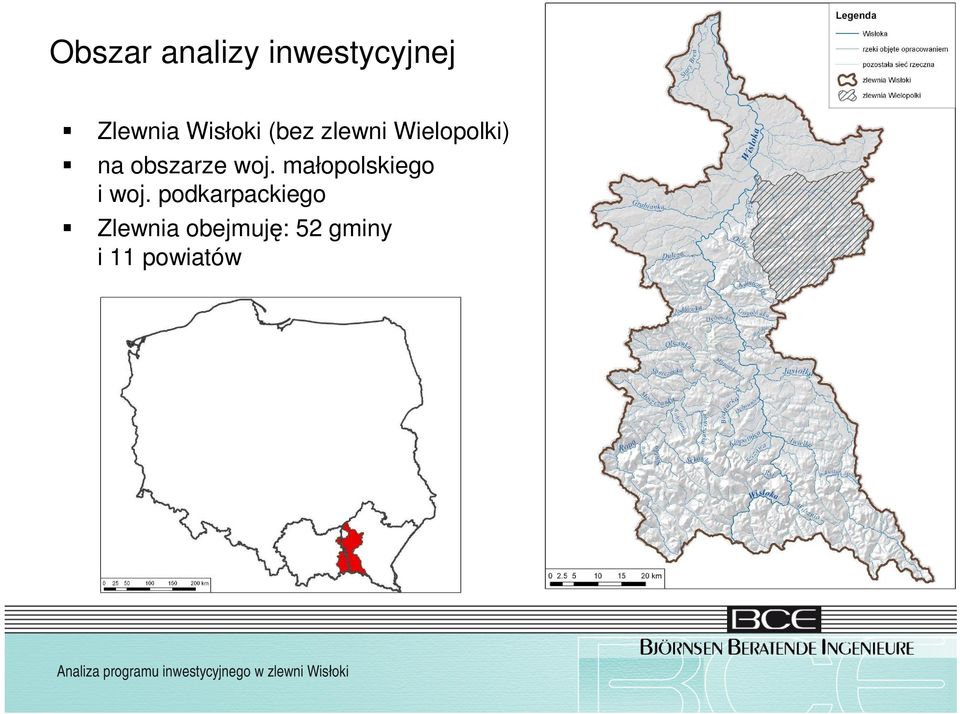

4 Obszar analizy inwestycyjnej Zlewnia Wisłoki (bez zlewni Wielopolki) na obszarze woj. małopolskiego i woj. podkarpackiego Zlewnia obejmuję: 52 gminy i 11 powiatów

5 Jednostka Nazwa cieku Gminy Obszar Wisłoka analizy inwestycyjnej Borowa, Brzostek, Brzyska, Czarna, Dębica, Dębica miasto, Z01 Dębowiec, Gawłuszowice, Jasło, Jasło miasto, Jodłowa, Kołaczyce, Krempna, Mielec, Mielec miasto, Nowy śmigród, Osiek Jasielski, Pilzno, Przecław, Sękowa, śyraków Z02 Wilsznia Dukla, Krempna Z03 Ryj Nowy śmigród Zlewnia Wisłoki (bez zlewni Wielopolki) Z04 Iwielka Chorkówka, Dukla, Nowy śmigród Z05 Szczawa Osiek Jasielski Z06 Kłopotnica Dębowiec, Osiek Jasielski Z07 Dębownica Dębowiec, Jasło na obszarze woj. małopolskiego i woj. podkarpackiego Zlewnia obejmuję: 52 gminy i 11 powiatów Z08 Ropa Biecz, Gorlice, Gorlice miasto, Jasło, Jasło miasto, Ropa, Skołyszyn, Uście Gorlickie Z09 Bielanka Gorlice Z10 Sękówka, Siara Dębowiec, Gorlice, Gorlice miasto, Sękowa Z11 Kobylanka Gorlice, Gorlice miasto, Lipinki Z12 Moszczanka Gorlice, Gorlice miasto, Moszczenica Z13 Libuszanka Biecz, Lipinki, Sękowa Z14 Sitniczanka Biecz, Moszczenica, Rzepiennik StrzyŜewski Z15 Olszynka Biecz, Rzepiennik StrzyŜewski, Skołyszyn, Szerzyny Z16 Młynówka Jasło, Skołyszyn Z17 Bednarka Dębowiec, Jasło, Lipinki, Z18 Jasiołka Chorkówka, Dukla, Jasło, Jasło miasto, Jaśliska, Jedlicze, Komańcza, Miejsce Piastowe, Tarnowiec Z19 Bieździada Kołaczyce Z20 Dębówka Brzostek, Brzyska, Jodłowa Z21 Gogołówka Brzostek, Frysztak Z22 Kamienica Brzostek, Frysztak Z23 Jodłówka Jodłowa, Ryglice Z24 Dulcza Pilzno, Ryglice, Skrzyszów Z25 Ostra Dębica, Dębica miasto Z26 Grabinka Czarna, Lisia Góra, Tarnów, śyraków Z27 Stary Breń Borowa, Czermin, Gawłuszowice, Wadowice Górne M1 Dopływ z Rzochowa Mielec miasto M2 Dopływ Spod Góry Bratniej Dębica, Dębica miasto, śyraków M3 Potok Warzecki Jasło, Jasło miasto

6 Jednostka Nazwa cieku Gminy Obszar Wisłoka analizy inwestycyjnej Z01 Borowa, Brzostek, Brzyska, Czarna, Dębica, Dębica miasto, Dębowiec, Gawłuszowice, Jasło, Jasło miasto, Jodłowa, Kołaczyce, Krempna, Mielec, Mielec miasto, Nowy śmigród, Osiek Jasielski, Pilzno, Przecław, Sękowa, śyraków Z02 Wilsznia Dukla, Krempna Z03 Ryj Nowy śmigród Z04 Zlewnia IwielkaWisłoki Chorkówka, (bez zlewni Dukla, Nowy Wielopolki) śmigród Z05 Szczawa Osiek Jasielski Z06 Kłopotnica Dębowiec, Osiek Jasielski Z07 Dębownica Dębowiec, Jasło na obszarze woj. małopolskiego i woj. podkarpackiego Zlewnia obejmuję: 52 gminy i 11 powiatów Z08 Ropa Biecz, Gorlice, Gorlice miasto, Jasło, Jasło miasto, Ropa, Skołyszyn, Uście Gorlickie Z09 Bielanka Gorlice Z10 Sękówka, Siara Dębowiec, Gorlice, Gorlice miasto, Sękowa Z11 Kobylanka Gorlice, Gorlice miasto, Lipinki Z12 Moszczanka Gorlice, Gorlice miasto, Moszczenica Z13 Libuszanka Biecz, Lipinki, Sękowa Z14 Sitniczanka Biecz, Moszczenica, Rzepiennik StrzyŜewski Z15 Olszynka Biecz, Rzepiennik StrzyŜewski, Skołyszyn, Szerzyny Z16 Młynówka Jasło, Skołyszyn Z17 Bednarka Dębowiec, Jasło, Lipinki, Z18 Jasiołka Chorkówka, Dukla, Jasło, Jasło miasto, Jaśliska, Jedlicze, Komańcza, Miejsce Piastowe, Tarnowiec Z19 Bieździada Kołaczyce Z20 Dębówka Brzostek, Brzyska, Jodłowa Z21 Gogołówka Brzostek, Frysztak Z22 Kamienica Brzostek, Frysztak Z23 Jodłówka Jodłowa, Ryglice Z24 Dulcza Pilzno, Ryglice, Skrzyszów Z25 Ostra Dębica, Dębica miasto Z26 Grabinka Czarna, Lisia Góra, Tarnów, śyraków Z27 Stary Breń Borowa, Czermin, Gawłuszowice, Wadowice Górne M1 Dopływ z Rzochowa Mielec miasto M2 Dopływ Spod Góry Bratniej Dębica, Dębica miasto, śyraków M3 Potok Warzecki Jasło, Jasło miasto

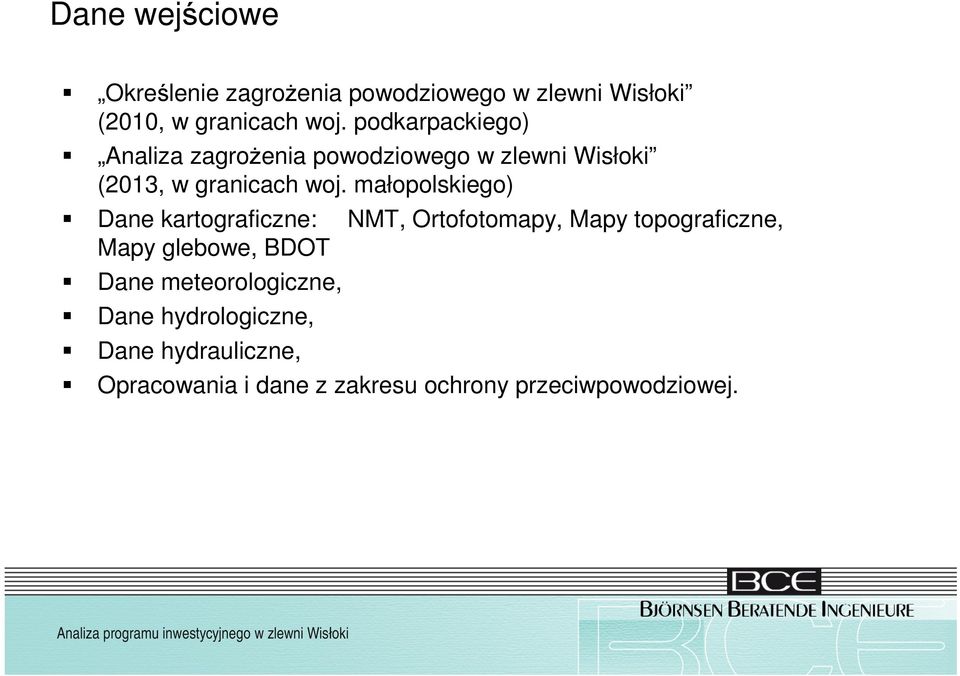

7 Dane wejściowe Określenie zagroŝenia powodziowego w zlewni Wisłoki (2010, w granicach woj. podkarpackiego) Analiza zagroŝenia powodziowego w zlewni Wisłoki (2013, w granicach woj. małopolskiego) Dane kartograficzne: Mapy glebowe, BDOT Dane meteorologiczne, Dane hydrologiczne, Dane hydrauliczne, NMT, Ortofotomapy, Mapy topograficzne, Opracowania i dane z zakresu ochrony przeciwpowodziowej.

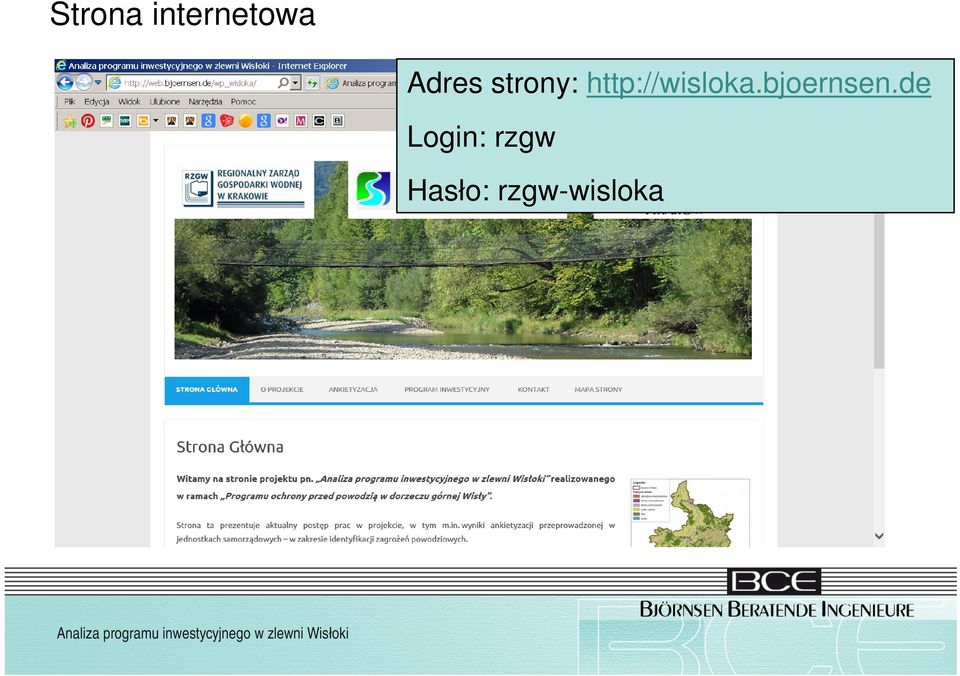

8 Strona internetowa Adres strony: Login: rzgw Hasło: rzgw-wisloka

9 Plan prezentacji ETAP IA ETAP IB Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Analiza hydrologiczna Analizy hydrauliczne Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko

10 Ankietyzacja

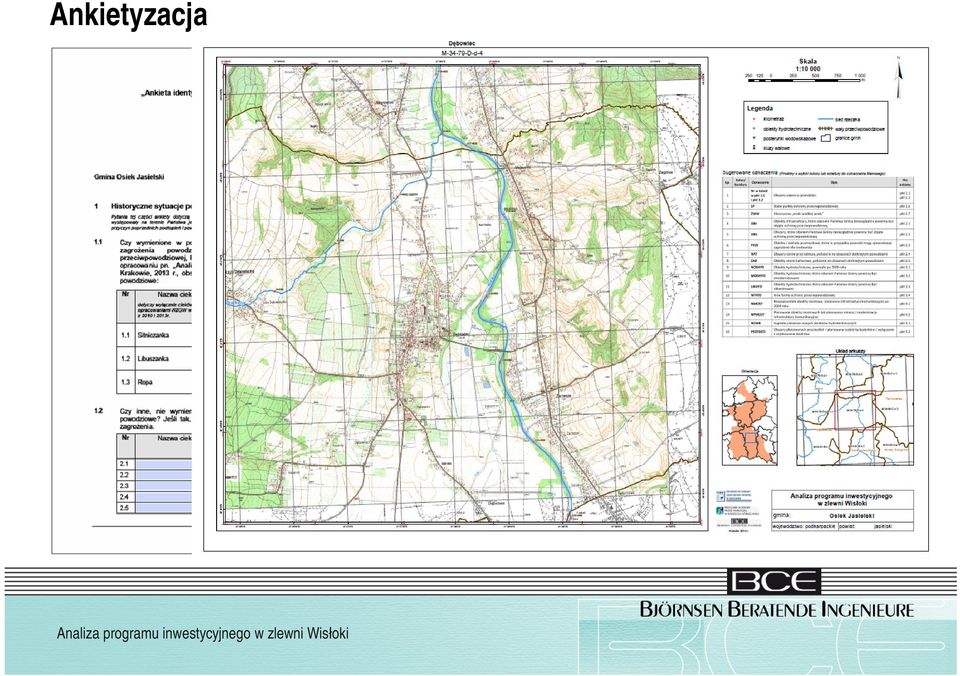

11 Ankietyzacja

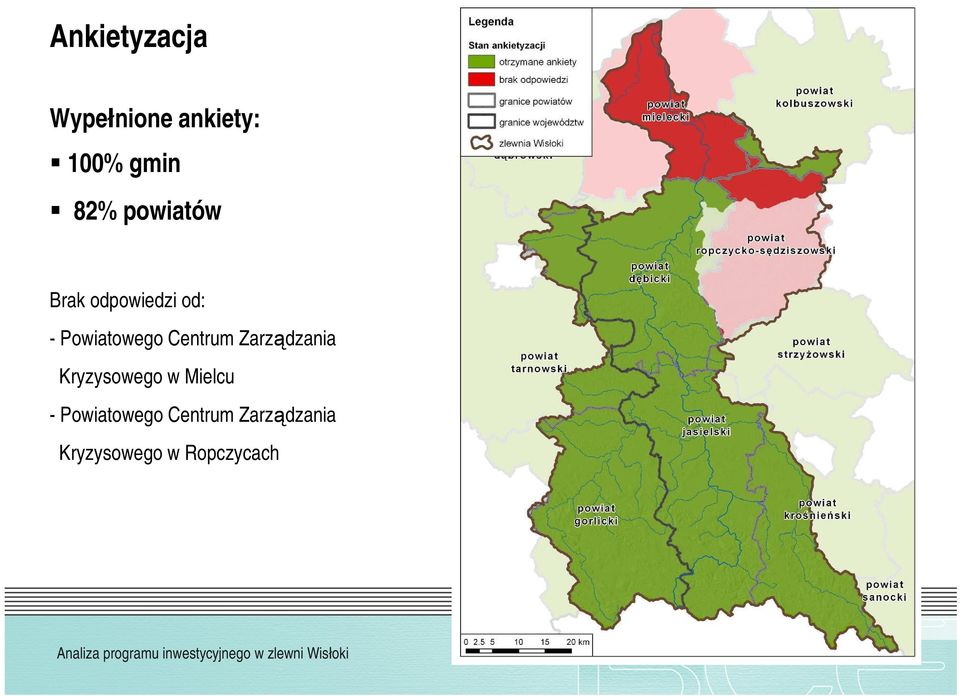

12 Ankietyzacja Wypełnione ankiety: 100% gmin 82% powiatów Brak odpowiedzi od: - Powiatowego Centrum Zarządzania Kryzysowego w Mielcu - Powiatowego Centrum Zarządzania Kryzysowego w Ropczycach

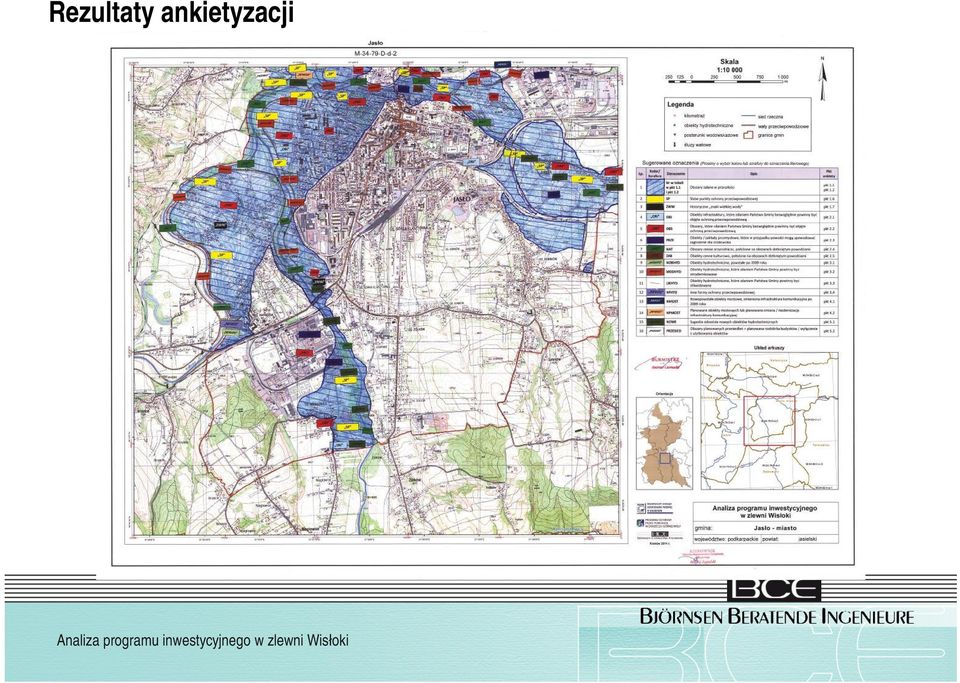

13 Rezultaty ankietyzacji

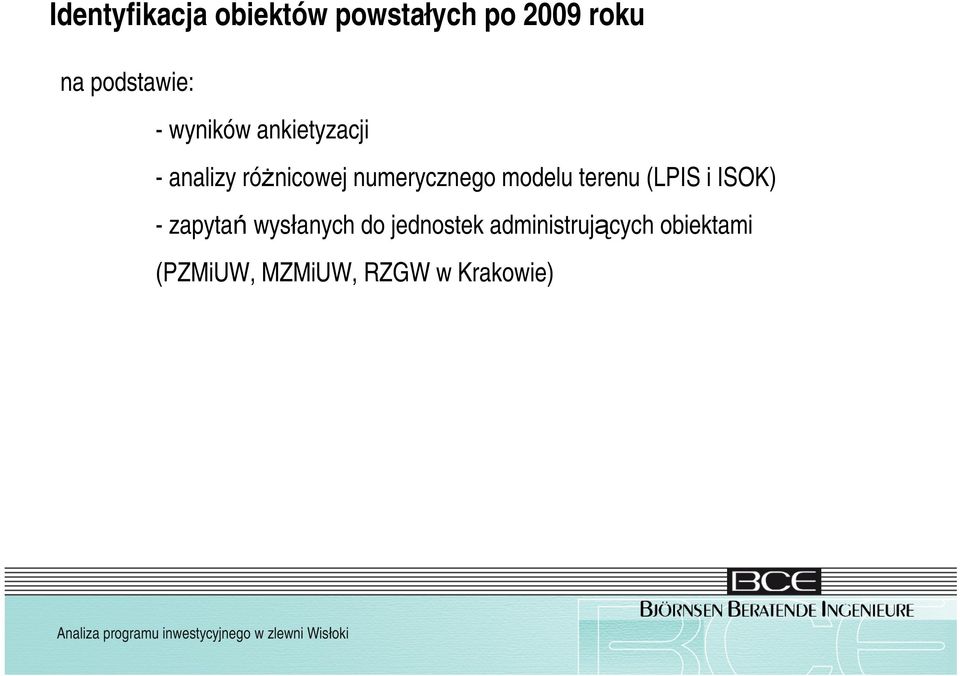

14 Identyfikacja obiektów powstałych po 2009 roku na podstawie: - wyników ankietyzacji - analizy róŝnicowej numerycznego modelu terenu (LPIS i ISOK) - zapytań wysłanych do jednostek administrujących obiektami (PZMiUW, MZMiUW, RZGW w Krakowie)

15 Identyfikacja obiektów powstałych po 2009 roku weryfikacja danych przez administratorów

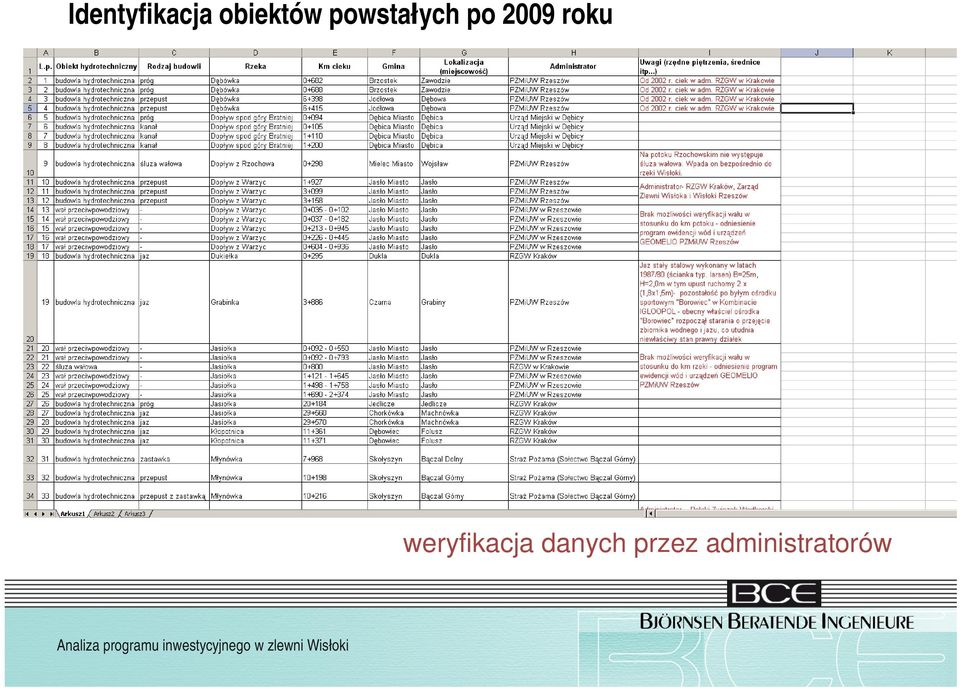

16 Identyfikacja obiektów powstałych po 2009 roku weryfikacja danych przez administratorów

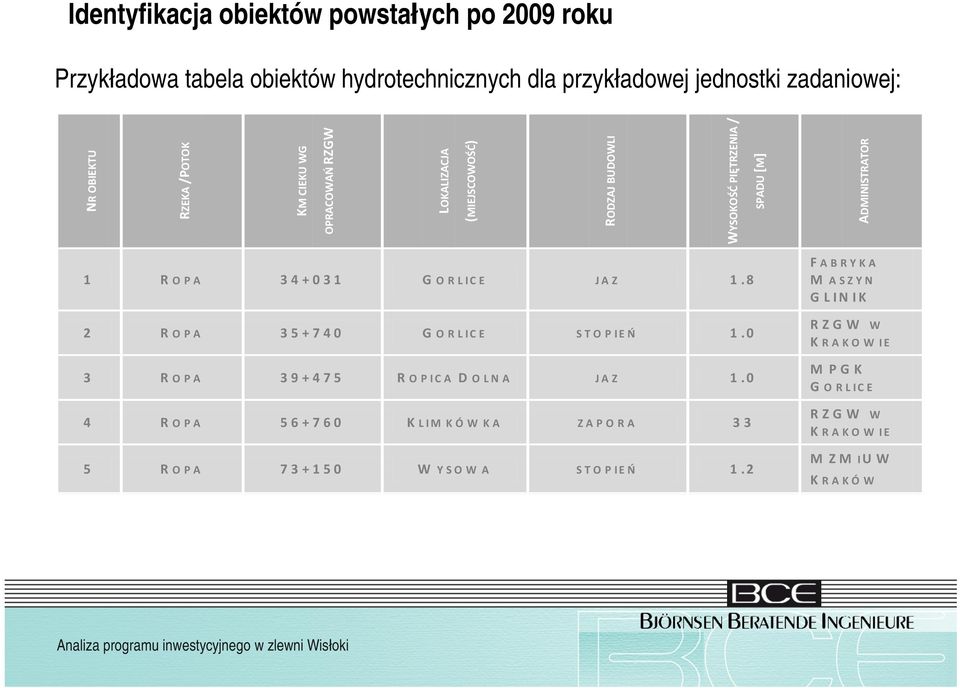

17 Identyfikacja obiektów powstałych po 2009 roku Przykładowa tabela obiektów hydrotechnicznych dla przykładowej jednostki zadaniowej: NR OBIEKTU RZEKA /POTOK KM CIEKU WG OPRACOWAŃ RZGW LOKALIZACJA (MIEJSCOWOŚĆ) RODZAJ BUDOWLI WYSOKOŚĆ PIĘTRZENIA / SPADU [M] ADMINISTRATOR 1 R O P A G O R LICE JA Z R O P A G O R LICE STO P IEŃ R O P A R O P IC A D O LN A JA Z R O P A K LIM K Ó W K A ZA P O R A R O P A W YSO W A STO P IEŃ 1.2 F A B R YKA M A SZYN G LIN IK R ZG W W K R A KO W IE M P G K G O R LICE R ZG W W K R A KO W IE M ZM IU W K R A KÓ W

18 Etap IA - podsumowanie ANKIETYZACJA Opis powodzi historycznych Obszary zagroŝenia powodziowego Straty w wyniku powodzi Sugestie działań przeciwpowodziowych Listy zmodernizowanych obiektów pp. Słabe punkty ochrony pp. Identyfikacja nowopowstałych obiektów ISTNIEJĄCE PROGRAMY I KONCEPCJE Lokalizacje działań technicznych ETAP IB ETAP II ETAP III ETAP IA

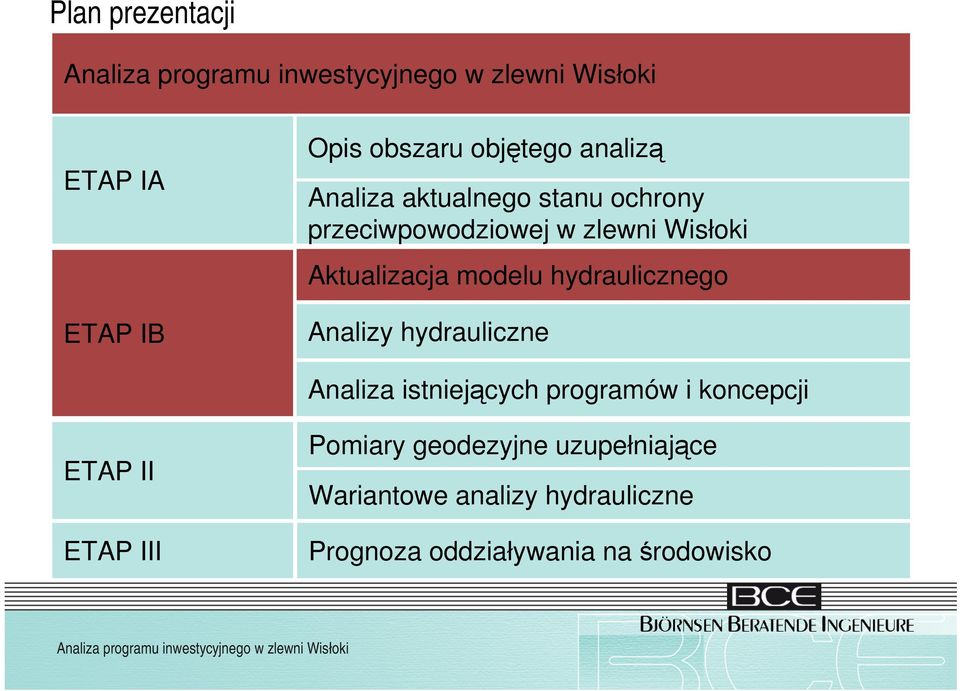

19 Plan prezentacji ETAP IA ETAP IB Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Aktualizacja modelu hydraulicznego Analizy hydrauliczne Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko

20 Inwentaryzacja istniejącego systemu ochrony przeciwpowodziowej uzupełnienie bazy danych GIS o nowe obiekty Przykład: wały powstałe (lub zmodernizowane) po 2009 roku:

21 Aktualizacja modelu hydraulicznego Aktualizacja przekroi udostępnione dokumentacje dot. inwentaryzacji powykonawczej

22 Aktualizacja modelu hydraulicznego Aktualizacja przekroi udostępnione dokumentacje dot. inwentaryzacji powykonawczej

23 Plan prezentacji ETAP IA ETAP IB Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Aktualizacja modelu hydraulicznego Aktualizacja hydrologii Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko

24 Aktualizacja hydrologii

25 Aktualizacja hydrologii Aktualizowane zlewnie kontrolowane - Ropa - Jasiołka - Grabinka - Wisłoka

26 Aktualizacja hydrologii Aktualizowane zlewnie kontrolowane - Ropa - Jasiołka - Grabinka - Wisłoka 1. Podzielenie zlewni na zlewnie cząstkowe

27 Aktualizacja hydrologii Aktualizowane zlewnie kontrolowane - Ropa - Jasiołka - Grabinka - Wisłoka 1. Podzielenie zlewni na zlewnie cząstkowe 2. Przyporządkowanie parametrów zlewni (np. gleby)

28 Aktualizacja hydrologii Aktualizowane zlewnie kontrolowane - Ropa - Jasiołka - Grabinka - Wisłoka 1. Podzielenie zlewni na zlewnie cząstkowe 2. Przyporządkowanie parametrów zlewni (np. gleby) 3. Przyporządkowanie wysokości opadów wg. udostępnionych danych IMGW

29 Aktualizacja hydrologii Kalibracja jest procesem iteracyjnym przy naprzemiennym wykorzystaniu modeli hydrologicznego i hydraulicznego. Ten iteracyjny i zintegrowany proces składa się z 3 kroków kalibracyjnych. 1. krok: dopasowanie opadu do momentu osiągnięcia maks. przepływu HQ 100 = 478 m³/s Ropa wodowskaz Klęczany HQ krok kalibracyjny : PodwyŜszenie współczynnika opadu o 4% na 104%

30 Aktualizacja hydrologii Wykorzystanie wyników modelowania hydrologicznego jako warunków brzegowych modelu hydraulicznego WodowskazKlęczany Ropa wodowskaz Klęczany HQ 100 HQ 100 = 478 m³/s

31 Aktualizacja hydrologii 2. krok: Dopasowanie retencji cieku w modelu hydrologicznym HQ 100 = 478 m³/s Ropa wodowskaz Klęczany HQ Krok kalibracyjny : Dopasowanie parametrów koryta - redukcja współczynników szorstkości

32 Aktualizacja hydrologii 3. krok: Ponowna kalibracja opadu HQ 100 = 478 m³/s Wyniki: HQ 100, : 478m³/s HQ 100, MIKE 11 : 485 m³/s Odchyłka : -1,5 % Ropa Wodowskaz Klęczany HQ Krok kalibracyjny: Ponowna kalibracja współczynnika opadu PodwyŜszenie współ. opadu o 1% na 101%

33 Obliczenia hydrauliczne dla stanu istniejącego (W0) Podstawa obliczeń hydraulicznych - krzywe z modeli hydrologicznych HEC-HMS : Zlewnie niekontrolowane stare modele hydrologiczne Zlewnie kontrolowane nowe modele hydrologiczne

34 Plan prezentacji ETAP IA ETAP IB Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Aktualizacja modelu hydraulicznego Aktualizacja hydrologii Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko

35 Zestawienie działań technicznych

36 Zestawienie działań technicznych Przykładowo: planowane wały wszelkie informacje (dokładna geometria + wszystkie atrybuty przechowywane w bazie danych GIS)

37 Etap IA + IB - podsumowanie ANKIETYZACJA Opis powodzi historycznych Obszary zagroŝenia powodziowego Straty w wyniku powodzi Sugestie działań przeciwpowodziowych Listy zmodernizowanych obiektów pp. Słabe punkty ochrony pp. Identyfikacja nowopowstałych obiektów ISTNIEJĄCE PROGRAMY I KONCEPCJE Lokalizacje działań technicznych ETAP IB Aktualizacja NMT Aktualizacja hydrologii dla zlewni kontrolowanych Obliczenia hydrologiczne Obliczenia hydrauliczna dla W0 Mapy zasięgu stref zalewowych Analiza zagroŝeń powodziowych Zestawienie istniejących działań pp. ETAP II ETAP IA ETAP III

38 Plan prezentacji ETAP IA ETAP IB Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Aktualizacja modelu hydraulicznego Aktualizacja hydrologii Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko

39 Wybór cieków do pomiarów geodezyjnych Lista cieków do dodatkowego pomiaru Geodezyjnego Uzgodnione z Zamawiającym

40 Wybór cieków do pomiarów geodezyjnych Lista cieków do dodatkowego pomiaru Geodezyjnego Uzgodnione z Zamawiającym

41 Wybór cieków do pomiarów geodezyjnych Lista cieków do dodatkowego pomiaru Geodezyjnego Uzgodnione z Zamawiającym

42 Etap II pomiary geodezyjne uzupełniające Wisłoka Bieździada Dulcza Dębownica Dębówka Gogolówka Grabinka Iwielka Jasiołka Jodłówka Kamienica Kłopotnica Ostra Ropa Ryj Stary Breń Szczawa Wilsznia Dopływ spod góry Bratniej (Potok Kawęcki) Dopływ z Rzochowa Potok Wolicki Rzeka (Potok Budzisz) Bednarka Bielanka Dukiełka Jasionka Dopływ z Warzyc (Potok Warzecki) Kobylanka Libuszanka Moszczanka Młynówka Olszynka Sitniczanka Sękówka Siarka Z01 Z19 Z24 Z07 Z20 Z21 Z26 Z04 Z18 Z23 Z22 Z06 Z25 Z08 Z03 Z27 Z05 Z02 M2 M1 M2 M2 Z17 Z09 Z18 Z18 M3 Z11 Z13 Z12 Z16 Z15 Z14 Z10 Z10

43 Etap II pomiary geodezyjne uzupełniające Jednostka zadaniowa Nazwa cieku Gmina Pomierzone od [km] Długość [km] Przekroje korytowe [szt] Obiekty inŝynierskie [szt] Z01 Potok Kiełkowski Przecław, Mielec , Skodzierska śyraków , StróŜowianka Miasto Gorlice , Z08 Zdynia Uście Gorlickie , Gładyszówka Uście Gorlickie , Krygowianka , Z13 Dopływ z Kryga Lipinki , Wójtowiczanka , Olszynka , Z15 Czermianka - Jabłonka , Szerzyny Swoszowanka , Czernawa , Chlebianka , Dopływ z Leśniówki Jedlicze, Chorkówka , Z18 Dopływ z Nienaszowa , Czarny Potok Tarnowiec , Bielcza Jaśliska , Z23 Wolanka Ryglice, Jodłowa , Grabinka Tarnów, Czarna , Z26 Wiewiórczanka śyraków, Czarna , Jasionna Tarnów , Dop. z Woli Rędzińskiej Tarnów , Z27 Wiśnia Czermin , SUMA 138, % 8,86% 42,50% Opracowania (2010, 2013) ok. 692 km

44 Etap II pomiary geodezyjne uzupełniające Punkty pomierzone geodezyjnie na rzece Bielczy

45 Etap II pomiary geodezyjne uzupełniające

46 Etap II pomiary geodezyjne uzupełniające Lp. Rzeka Jednostka zadaniowa ID przekroju kilometraŝ cieku Obiekt Miejscowość 1 Dębówka Z most drogowy BłaŜkowa 2 Szczawa Z most drogowy Osiek Jasielski 3 Dębownica Z most drogowy Dębowiec 4 Wisłoka Z most drogowy Kąty 5 Bieździada Z most drogowy Kołaczyce

47 Plan prezentacji ETAP IA ETAP IB Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Aktualizacja modelu hydraulicznego Aktualizacja hydrologii Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko Aktualnie w opracowaniu

48 Analiza zagroŝenia w jednostce zadaniowej Wariant W0 Q1% Q0.2% Powierzchnia strefy zalewowej [km 2 ] Powierzchnia lasów w strefie zalewowej [km 2 ] Powierzchnia terenów komunikacyjnych wstrefiezalewowej [km 2 ] Powierzchnia terenów zabudowy mieszkaniowej w strefie zalewowej [km 2 ] Powierzchnia uŝytków rolnych w strefie zalewowej [km 2 ] Powierzchnia terenów przemysłowych wstrefiezalewowej [km 2 ] Powierzchnia terenów rekreacyjno-wypoczynkowych w strefie zalewowej [km 2 ] Powierzchnia wody w strefie zalewowej [km 2 ] Powierzchnia pozostałych obszarów wstrefiezalewowej [km 2 ] Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków gospodarczych w strefie [szt.] <= 0,5 m Liczba zagroŝonych budynków gospodarczych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków przemysłowych w strefie [szt.] <= 0,5 m Liczba zagroŝonych budynków przemysłowych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków uŝyteczności publicznej w strefie [szt.] <= 0,5 m 9 16 Liczba zagroŝonych budynków uŝyteczności publicznej w strefie [szt.] > 0,5 m Powierzchnia cmentarzy w strefie zalewowej [km 2 ] - - Długość dróg w strefie zalewowej [km] Długość linii kolejowych w strefie zalewowej [km] Liczba zagroŝonych mieszkańców w strefie zalewowej ogółem [szt.] Analiza programu inwestycyjnego Liczba zagroŝonych w zlewni mieszkańców Wisłoki w strefie zalewowej [szt.] <= 0,5 m Liczba zagroŝonych mieszkańców w strefie zalewowej [szt.] > 0,5 m

49 Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z01 Wisłoka Z02 Wilsznia 3 5 Z03 Ryj - - Z04 Iwielka 8 10 Z05 Szczawa 3 8 Z06 Kłopotnica 2 6 Z07 Dębownica - 7 Z08 Ropa Z09 Bielanka - 1 Z10 Sękówka, Siara 1 2 Z11 Kobylanka - - Z12 Moszczanka 11 9 Z13 Libuszanka 1 1 Z14 Sitniczanka 1 4 Z15 Olszynka 6 10 Z16 Młynówka Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z17 Bednarka Z18 Jasiołka Z19 Bieździada Z20 Dębówka 1 17 Z21 Gogołówka 27 7 Z22 Kamienica - 8 Z23 Jodłówka 3 9 Z24 Dulcza 2 8 Z25 Ostra 11 9 Z26 Grabinka - 3 Z27 Stary Breń 7 20 M1 M2 M3 Dopływ z Rzochowa Dopływ Spod Góry Bratniej Potok Warzecki

50 Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z01 Wisłoka Z02 Wilsznia 3 5 Z03 Ryj - - Z04 Iwielka 8 10 Z05 Szczawa 3 8 Z06 Kłopotnica 2 6 Z07 Dębownica - 7 Z08 Ropa Z09 Bielanka - 1 Z10 Sękówka, Siara 1 2 Z11 Kobylanka - - Z12 Moszczanka 11 9 Z13 Libuszanka 1 1 Z14 Sitniczanka 1 4 Z15 Olszynka 6 10 Z16 Młynówka Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z17 Bednarka Z18 Jasiołka Z19 Bieździada Z20 Dębówka 1 17 Z21 Gogołówka 27 7 Z22 Kamienica - 8 Z23 Jodłówka 3 9 Z24 Dulcza 2 8 Z25 Ostra 11 9 Z26 Grabinka - 3 Z27 Stary Breń 7 20 M1 M2 M3 Dopływ z Rzochowa Dopływ Spod Góry Bratniej Potok Warzecki

51 Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z01 Wisłoka Z02 Wilsznia 3 5 Z03 Ryj - - Z04 Iwielka 8 10 Z05 Szczawa 3 8 Z06 Kłopotnica 2 6 Z07 Dębownica - 7 Z08 Ropa Z09 Bielanka - 1 Z10 Sękówka, Siara 1 2 Z11 Kobylanka - - Z12 Moszczanka 11 9 Z13 Libuszanka 1 1 Z14 Sitniczanka 1 4 Z15 Olszynka 6 10 Z16 Młynówka Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z17 Bednarka Z18 Jasiołka Z19 Bieździada Z20 Dębówka 1 17 Z21 Gogołówka 27 7 Z22 Kamienica - 8 Z23 Jodłówka 3 9 Z24 Dulcza 2 8 Z25 Ostra 11 9 Z26 Grabinka - 3 Z27 Stary Breń 7 20 M1 M2 M3 Dopływ z Rzochowa Dopływ Spod Góry Bratniej Potok Warzecki SUMA

52 Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z01 Wisłoka Z02 Wilsznia 3 5 Z03 Ryj - - Z04 Iwielka 8 10 Z05 Szczawa 3 8 Z06 Kłopotnica 2 6 Z07 Dębownica - 7 Z08 Ropa Z09 Bielanka - 1 Z10 Sękówka, Siara 1 2 Z11 Kobylanka - - Z12 Moszczanka 11 9 Z13 Libuszanka 1 1 Z14 Sitniczanka 1 4 Z15 Olszynka 6 10 Z16 Młynówka Jednostka zadaniowa Nazwa cieku Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] > 0,5 m Liczba zagroŝonych budynków mieszkalnych w strefie [szt.] <= 0,5 m Z17 Bednarka Z18 Jasiołka Z19 Bieździada Zgodnie ze specyfikacją techniczną projektu priorytetem działań przeciwpowodziowych objęte są budynki (obszary) mieszkaniowe oraz budynki uŝyteczności publicznej (w strefie > 0.5 m) Z20 Dębówka 1 17 Z21 Gogołówka 27 7 Z22 Kamienica - 8 Z23 Jodłówka 3 9 Z24 Dulcza 2 8 Z25 Ostra 11 9 Z26 Grabinka - 3 Z27 Stary Breń 7 20 M1 M2 M3 Dopływ z Rzochowa Dopływ Spod Góry Bratniej Potok Warzecki SUMA

53 Etap II wariantowe analizy hydrauliczne Wariant Opis Działania W0 WI WIIA WIIB Stan istniejący Wariant uwzględniający działania historyczne Wariant lokalnej ochrony przeciwpowodziowej Wariant maksymalnej retencji oraz regulacji odpływu wały (projektowane, modernizowane), mosty Likwidacja wałów, budowle hydrotechniczne, zbiorniki retencyjne, poldery, pompownie WIIC Wariant kombinowany kombinacja WIIA+WIIB WP Wariant przesiedleniowy

54 Etap II wariantowe analizy hydrauliczne Wariant Opis Działania W0 WI WIIA WIIB Stan istniejący Wariant uwzględniający działania historyczne Wariant lokalnej ochrony przeciwpowodziowej Wariant maksymalnej retencji oraz regulacji odpływu wały (projektowane, modernizowane), mosty Likwidacja wałów, budowle hydrotechniczne, zbiorniki retencyjne, poldery, pompownie WIIC Wariant kombinowany kombinacja WIIA+WIIB WP Zgodnie ze specyfikacją techniczną projektu poszczególne warianty będą obejmować działania przeciwpowodziowe (bez uwzględniania bieŝących prac utrzymaniowych, konserwacyjnych, itp.) Wariant przesiedleniowy

55 Plan prezentacji ETAP IA ETAP IB Opis obszaru objętego analizą Analiza aktualnego stanu ochrony przeciwpowodziowej w zlewni Wisłoki Aktualizacja modelu hydraulicznego Aktualizacja hydrologii Analiza istniejących programów i koncepcji ETAP II ETAP III Pomiary geodezyjne uzupełniające Wariantowe analizy hydrauliczne Prognoza oddziaływania na środowisko Aktualnie w opracowaniu

56 Dziękujemy za uwagę! Kick-Off Meeting RZGW Kraków,
