Projekt Kompleksowe zabezpieczenie przeciwpowodziowe Żuław Etap I Miasto Elbląg

Transkrypt

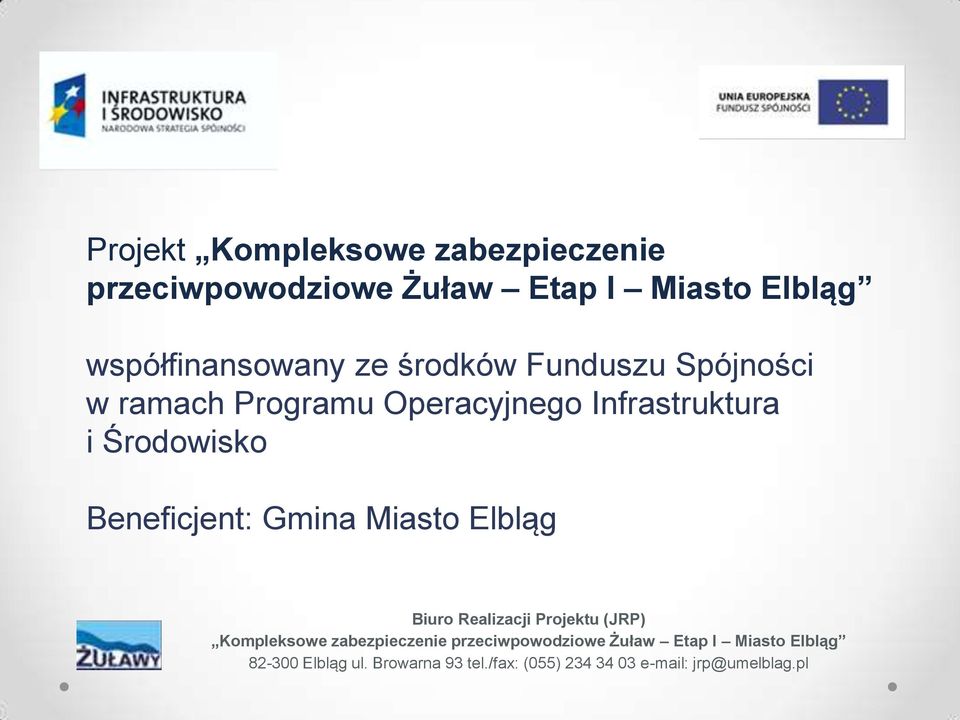

1 Projekt Kompleksowe zabezpieczenie przeciwpowodziowe Żuław Etap I Miasto Elbląg współfinansowany ze środków Funduszu Spójności w ramach Programu Operacyjnego Infrastruktura i Środowisko Beneficjent: Gmina Miasto Elbląg Biuro Realizacji Projektu (JRP) Kompleksowe zabezpieczenie przeciwpowodziowe Żuław Etap I Miasto Elbląg Elbląg ul. Browarna 93 tel./fax: (055) jrp@umelblag.pl

2 Niekorzystne warunki hydrologiczne w zlewni rzeki Elbląg Obszary depresyjne Żuław Wiślanych Wysoczyzna Elbląska

3 Niekorzystne warunki hydrologiczne w zlewni rzeki Elbląg Gęsta sieć cieków wodnych, zbiorniki (Jezioro Drużno, Zalew Wiślany, Goplenica) Gęsta sieć kanalizacji i budowli hydrotechnicznych Duża powierzchnia terenów depresyjnych i przydepresyjnych

4 Główne przyczyny powodzi w Elblągu: nawalne deszcze i roztopy, cofka na rzece Elbląg.

5

6 Cel Projektu Zwiększenie ochrony przeciwpowodziowej: przed zagrożeniem powodziowym od strony morza (Zalewu Wiślanego), przed zagrożeniem podtopieniami i zalaniem terenów zurbanizowanych wskutek opadów i roztopów. Chronione są przede wszystkim: tereny w sąsiedztwie rzeki Elbląg, w tym m.in. miejskiej oczyszczalni ścieków, elbląskiej podstrefy Warmińsko-Mazurskiej Specjalnej Strefy Ekonomicznej, tereny przemysłowo-magazynowe w rejonie ulic Zagonowej, Panieńskiej, Fabrycznej, Dojazdowej, Malborskiej i Rybnej, część dzielnicy Zatorze.

7 Zrealizowane zadania inwestycyjne w ramach Projektu Przebudowa systemu przeciwpowodziowego na prawym brzegu rzeki Elbląg: w rejonie od ujścia rzeki Babicy do granicy miasta (Zadanie C01), obejmująca budowę pompowni ze zbiornikiem retencyjnym, przebudowę i budowę rowów odwadniających (ok. 0,5 km), w rejonie od rzeki Fiszewki (Zadanie C02a), obejmująca budowę ścianki szczelnej z oczepem na nabrzeżu rzeki Elbląg (ok. 1,15 km), budowę kanalizacji deszczowej (ok. 3 km) wraz z 4 pompowniami i urządzeniami podczyszczającymi (4 zespołów osadnik - separator), w rejonie Polder Nowe Pole Zatorze (Zadanie C02b), obejmująca budowę systemu kanalizacji deszczowej (małej retencji ok. 6,35 km) wraz z urządzeniami podczyszczającymi (3 zespołów osadnik separator) oraz przebudowę istniejących rowów melioracyjnych melioracji podstawowej i szczegółowej (ok. 2 km).

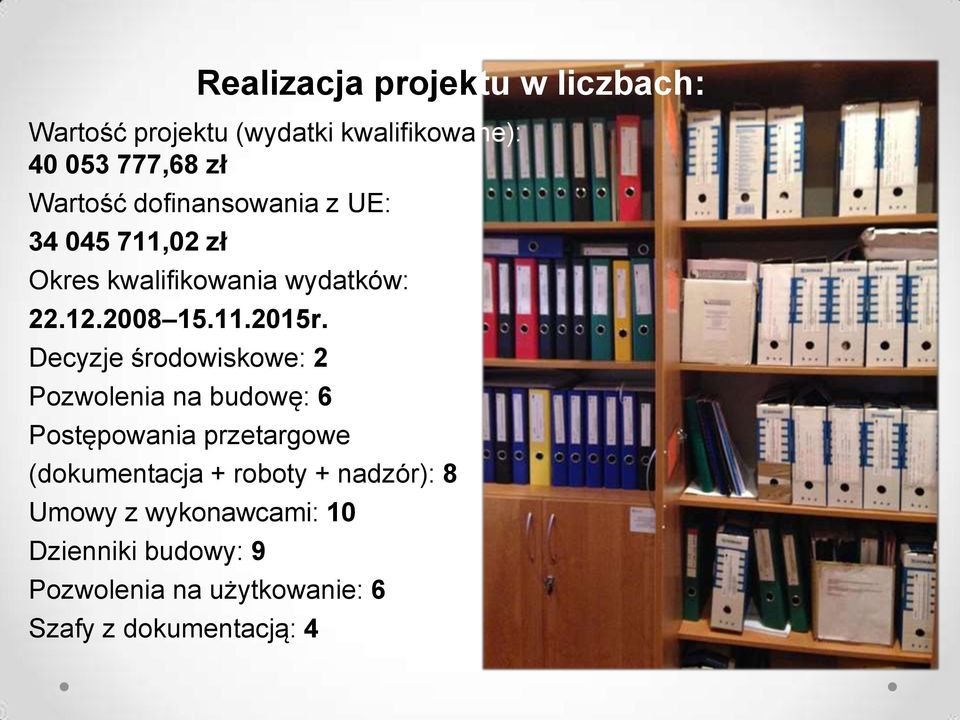

8 Realizacja projektu w liczbach: Wartość projektu (wydatki kwalifikowane): ,68 zł Wartość dofinansowania z UE: ,02 zł Okres kwalifikowania wydatków: r. Decyzje środowiskowe: 2 Pozwolenia na budowę: 6 Postępowania przetargowe (dokumentacja + roboty + nadzór): 8 Umowy z wykonawcami: 10 Dzienniki budowy: 9 Pozwolenia na użytkowanie: 6 Szafy z dokumentacją: 4

9 Zadanie C02b rowy i przepusty rów przed modernizacją obiekt docelowy

10 Zadanie C02a nabrzeże rzeki Elbląg Stan nabrzeża rzeki Elbląg przed realizacją zadania - nabrzeże od mostu przy Al. Tysiąclecia do mostu kolejowego przy ujściu rzeki Kumieli.

11 Zadanie C02a nabrzeże rzeki Elbląg Nabrzeże na prawym brzegu rzeki Elbląg po zakończeniu inwestycji

12 Zadanie C02a nabrzeże rzeki Elbląg

13 Zadanie C02a MSOP Mobilny System Ochrony Przeciwpowodziowej MSOP w trakcie montażu Montaż na wjeździe ul. Panieńskiej

14 Zadanie C02a kanalizacja deszczowa Stan ul. Fabrycznej przed rozpoczęciem robót związanych z budową kanalizacji deszczowej Budowa kanalizacji deszczowej z rur GRP ø 800 odcinek między studniami D4 D5 ø 1600 ul. Fabryczna

15 Zadanie C02a kanalizacja deszczowa ul. Fabryczna po zakończeniu robót związanych z budową kanalizacji deszczowej

16 Zadanie C02a kanalizacja deszczowa, przepompownie Przepompownia PA przy ul. Panieńskiej: - Q = 2056 l/s - moc 160 kw Przepompownia PC przy ul. Dojazdowej: - Q = 224 l/s - moc 15 kw

17 Zadanie C02a kanalizacja deszczowa, przepompownie Przepompownia PD przy ul. Dojazdowej: - Q = 252 l/s - moc 22 kw Przepompownia PE przy ul. Dojazdowej: - Q = 18,5 l/s - moc 1,3 kw

18 Zadanie C02a kanalizacja deszczowa ul. Zagonowa po zakończeniu robót budowlanych Stan ul. Zagonowej przed rozpoczęciem robót związanych z budową kanalizacji deszczowej

19 Zadanie C01 rowy melioracyjne oraz zbiornik retencyjny Formowanie skarp zbiornika retencyjnego i wykonywanie palisady umocnienia brzegu zbiornika Stan przed rozpoczęciem robót

20 Zadanie C01 rowy melioracyjne oraz zbiornik retencyjny Stan po zakończeniu robót budowlanych

21 Monitoring powodziowy Lokalny System Monitorowania i Wspomagania Reagowania na Zagrożenia Powodziowe Modelowanie matematyczne przebiegu powodzi Opracowanie map zagrożenia i ryzyka powodziowego Badania scenariuszy powodziowych, przerwania obwałowań lub zapór Prognozowanie zjawiska powodzi System informatyczny wspomagający zarządzanie kryzysowe

22 Zmniejszenie zagrożenia powodziowego miasta Elbląg przez: dostęp do danych hydrologicznych i meteorologicznych mających wpływ na warunki panujące w zlewni, analizę danych pomiarowych i prognostycznych z obszaru zlewni, modelowanie zmian warunków hydrologicznych w zlewni, generowanie map zagrożenia powodziowego, generowanie ostrzeżeń powodziowych na podstawie wykonanych obliczeń. Obszar objęty opracowaniem

23 LSMZP wykorzystuje wszelkie dostępne informacje do przeprowadzenia zautomatyzowanej analizy hydrologicznej i hydraulicznej sytuacji w zlewni LSMZP asymiluje wprowadzane do systemu dane, agreguje je i filtruje. System uruchamia automatyczne obliczenia modelowe w celu uzyskania danych na temat aktualnej i prognozowanej sytuacji w zlewni. LSMZP zawiera narzędzia do wizualizacji i analizy wyników modeli. Dokonuje wyboru map zagrożenia powodziowego i przekazuje odpowiednie informacje do serwisu WWW oraz generuje ostrzeżenia dla służb i ludności.

24 Dane wejściowe do modelowania Dane hydrologiczne Dane pomiarowe Dane prognostyczne ICM prognoza numeryczna pogody Dane z modelu HIROMB prognoza poziomu wody Lokalizacja stacji wodowskazowych IMGW Lokalizacja stacji pomiarowych Lokalizacja punktów pomiarowych prognozy opadu w modelu ICM Lokalizacja punktów poboru danych dotyczących poziomu wody z modelu HIROMB

25 Sieć telemetrycznych stacji pomiarowych Sieć 10 autonomicznych telemetrycznych stacji pomiarowych. Pomiary: poziomu wody, kierunku i prędkości przepływu, opadu, kierunku i prędkości wiatru. lokalizacja stacji pomiarowych

26 ATSHM01 ATSH02 ATSH03 ATSH04 ATSHM05 ATSH06 ATSH07 ATSHM08 ATSH09 ATSHM10

27

28

29

30

31

32 Dziękuję za uwagę! Biuro Realizacji Projektu (JRP) Kompleksowe zabezpieczenie przeciwpowodziowe Żuław Etap I Miasto Elbląg Elbląg ul. Browarna 93 tel./fax: (055) jrp@umelblag.pl
