Funkcjonalność Modułu Zobrazowania Operacyjnego WAZkA COP.

Transkrypt

1 Funkcjonalność Modułu Zobrazowania Operacyjnego WAZkA COP. Zbiór usług zarządzania warstwami i obiektami geograficznymi na rzecz narzędzi zarządzania kryzysowego. Przedstawia: ppłk dr inż. Mariusz CHMIELEWSKI Zespół Wykonawców ppłk dr inż. Mariusz CHMIELEWSKI por mgr inż. Damian FRĄSZCZAK Jakub RZEPIŃSKI

2 Funkcjonalność Modułu Zobrazowania Operacyjnego WAZkA COP Zbiór usług zarządzania warstwami i obiektami geograficznymi na rzecz narzędzi zarządzania kryzysowego. Moduł zobrazowania WAZkA COP to webowa (internetowa) aplikacja stanowa umożliwiająca prezentacje informacji o zagrożeniach, siłach i środkach Narzędzie jest narzędziem GIS umożliwiającym prezentację sytuacji operacyjnej na tle podkładów mapowych Aplikacja oferuje możliwość wzbogacania prezentowanej sytuacji operacyjnej o dane zagrożeń przekazywane w postaci meldunków ADat-P3 (CBRN) Moduł mapowy pozwala na wykonywanie pomiarów mapowych wskazywanych tras, obszarów oraz dostarcza funkcje wspomagania decyzji w postaci wyznaczenia stref zalewowych i profili terenu Moduł mapowy pozwala na prezentacje obiektów zgodnie z symboliką APP-6A () i MSWiA () Aplikacja webowa zbudowana w oparciu o podejście SOA dostarcza zbiór usług manipulujących danymi RESTful API

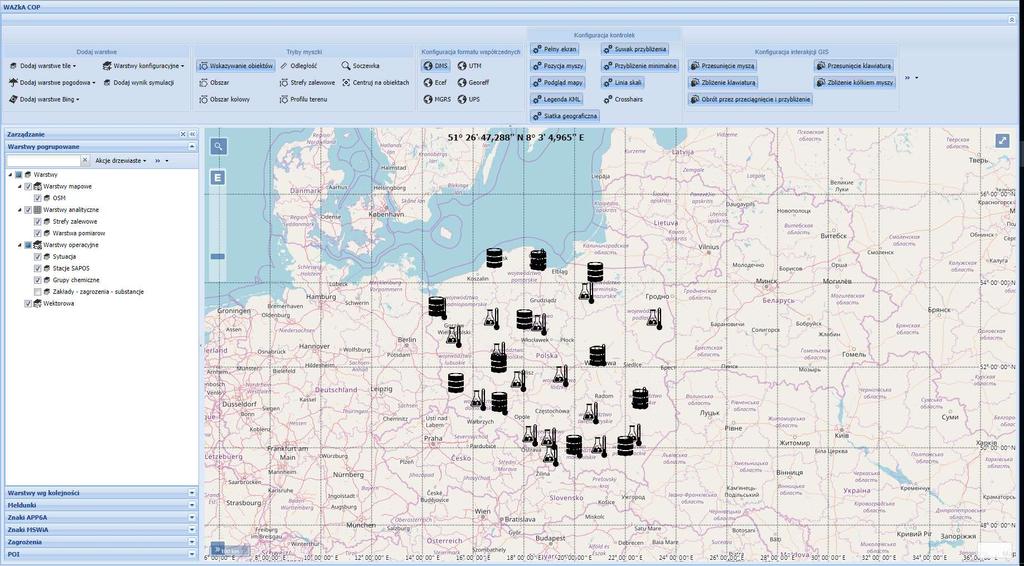

3 WAZkA COP Moduł mapowy - wizualizacji i zarządzania danymi kryzysowymi oferujący narzędzia kalkulacji geolokalizacyjnych Narzędzia mapowe [narzędzia kalkulacyjne i konfiguracja] Zarzadzanie danymi - Warstwy GIS - Meldunki - Obiekty - Infrastruktura - Zagrożenia - POI Przestrzeń mapy - Podkłady mapowe - Elementy operacyjne - Dodatkowe opisy [POI]

4 O

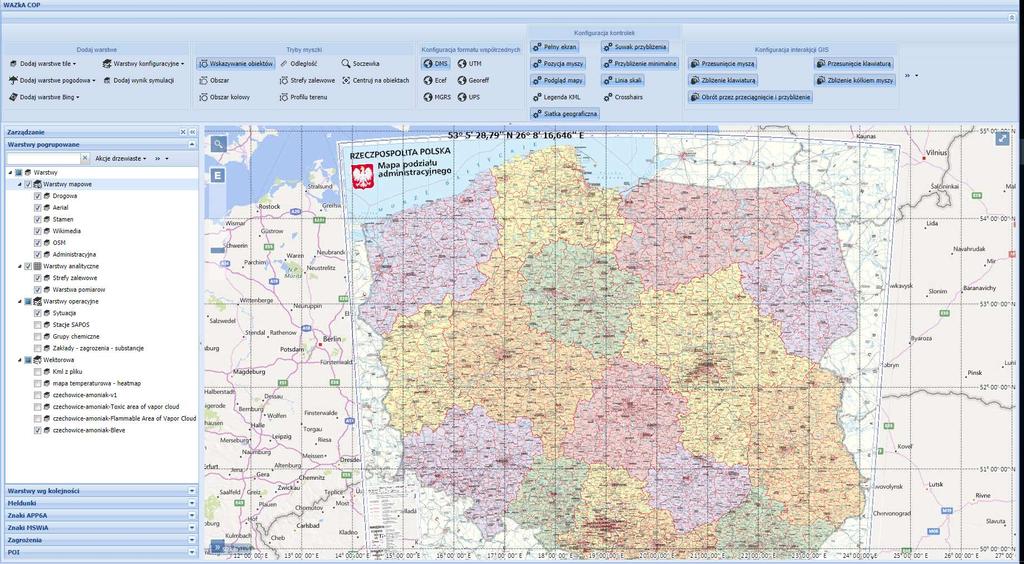

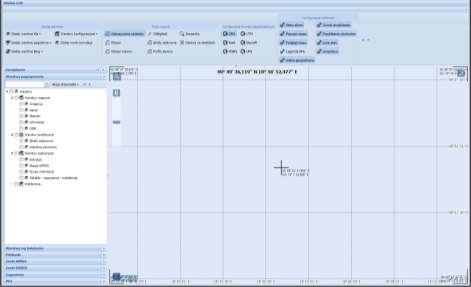

5 O Menu aplikacji z dostępnymi funkcjami trybów myszy oraz funkcjami wspomagania decyzji. Formaty przeliczania współrzędnych wskaźnika mapowego: DMS, UTM, ECEF, GeoReff, MGRS, UPS Menu komponentami: sterowania Menu aplikacji z dostępnymi funkcjami zarzadzania obiektami drzewa warstw mapowych oraz obiektów sytuacyjnych: Meldunków Adat-P3. Znaków APP-6A, Znaków MSWiA, Danych zagrożeń, Punktów POI

6

7

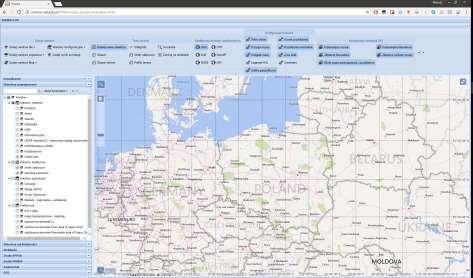

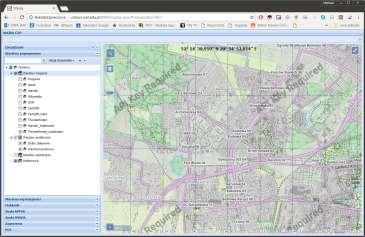

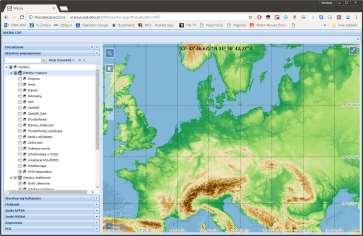

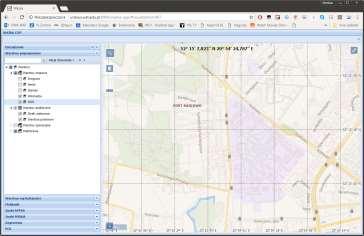

8 Warstwy Rastrowe dane topograficzne, sieci drogowej, uksztaltowania terenu, administracyjne, hybrydowe, satelitarne, analityczne

9 Warstwy Rastrowe dane topograficzne, sieci drogowej, uksztaltowania terenu, administracyjne, hybrydowe, satelitarne, analityczne

10

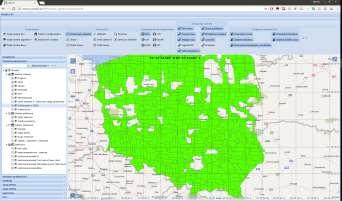

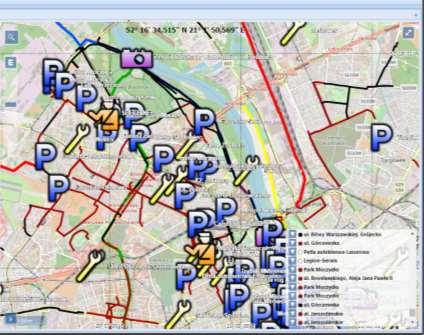

11 Warstwy Wektorowe dane punktowe, liniowe i obszarowe uzupełnione opisami i stosownymi charakterystykami, reprezentacja wyników wspomagania decyzji

12 Warstwy Wektorowe dane obszarowe uzupełnione opisami i stosownymi charakterystykami, reprezentacja wyników wspomagania decyzji

13 Warstwy Wektorowe mapy tematyczne open source publikowane w Internet Funkcje definicji warstw wektorowych: Różnorodność formatów danych Tekstowe formy definicji danych (prostota edycji) Dane podawane z pliku, URL, bufora pamięci podręcznej Kompatybilność z symulatorami skażeń

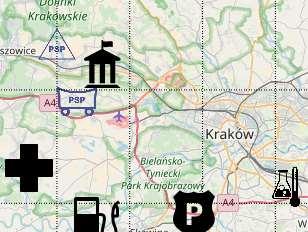

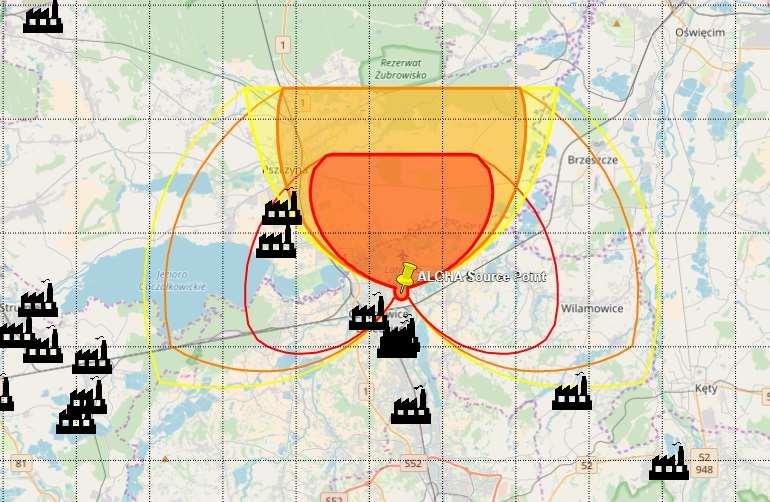

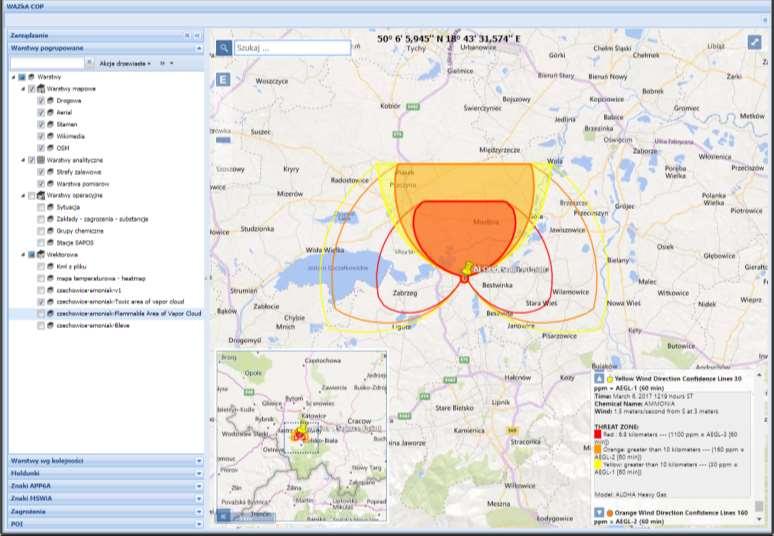

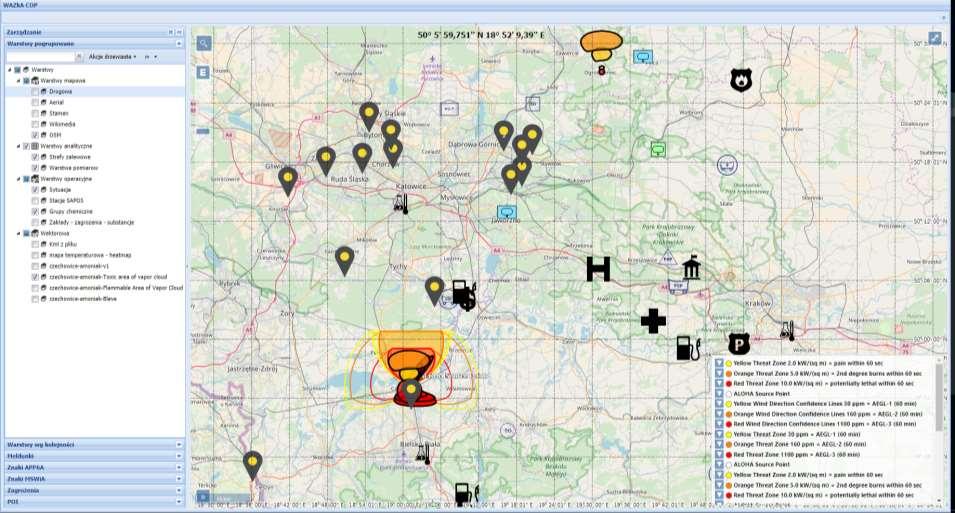

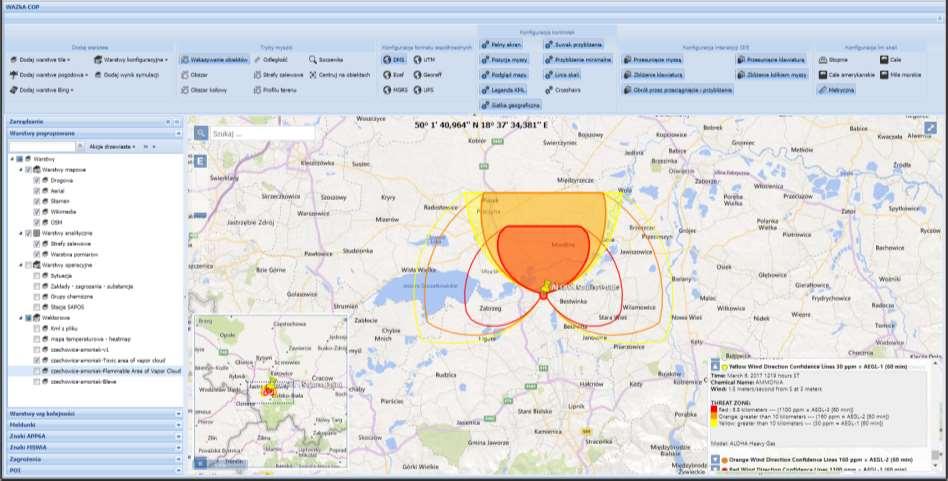

14 Dane sytuacji kryzysowej (interaktywne) warstwy znaków i obszarów (analityczne) Dane sytuacji kryzysowej meldunki Adat-P3, wyników symulacji warstwy KML, danych sytuacji operacyjnotaktycznej APP-6A, MSWiA, POI landmarks elementy punktowe sytuacji (szpitale, stacje paliw, itd.) zakłady wysokiego ryzyka, stacje SAPOS, grupy chemiczne Prezentacja Pogrupowanych danych geograficznych: meldunków Adat-P3, wyników symulacji KML, danych sytuacji operacyjno-taktycznej (APP-6A, MSWiA), POI (zakłady wysokiego ryzyka, stacje SAPOS, grupy chemiczne)

15 Prezentacja Pogrupowanych danych geograficznych: meldunków Adat-P3, wyników symulacji KML, danych sytuacji operacyjno-taktycznej (APP-6A, MSWiA), POI (zakłady wysokiego ryzyka, stacje SAPOS, grupy chemiczne) Dane sytuacji kryzysowej (interaktywne) warstwy znaków Dane sytuacji kryzysowej meldunki Adat-P3, wyników symulacji warstwy KML, danych sytuacji operacyjnotaktycznej APP-6A, MSWiA, POI landmarks elementy punktowe sytuacji (szpitale, stacje paliw, itd.) zakłady wysokiego ryzyka, stacje SAPOS, grupy chemiczne

16 Widok Mapowy (i narzędzia wspomagające zarzadzanie danymi mapowymi) Map Overview Widok skalowany miniatury miejsca przeglądu zawierający warstwę rastrową oraz warstwy wektorowe (widoczne). Sterowanie oknem Podgląd mapy Podgląd mapy uwzględnia aktualnie widoczną warstwę (warstwy). Okno Podglądu mapowego - Map Overview

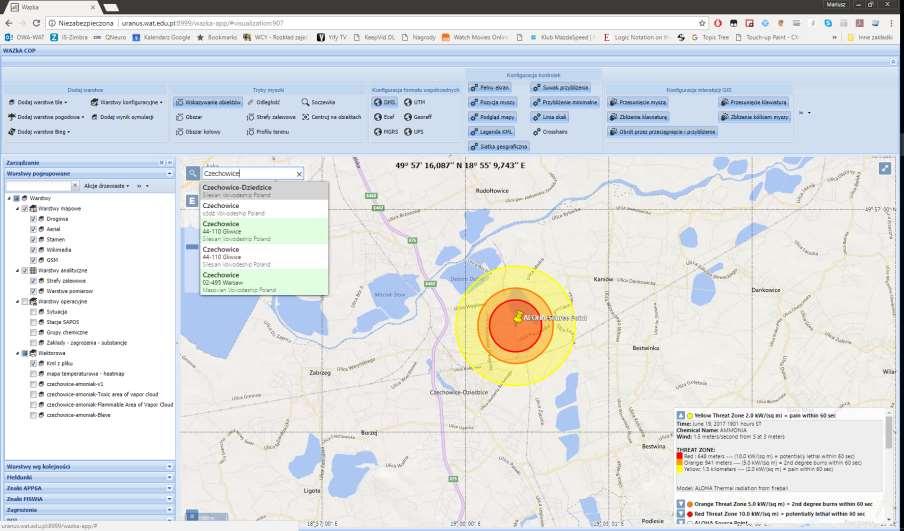

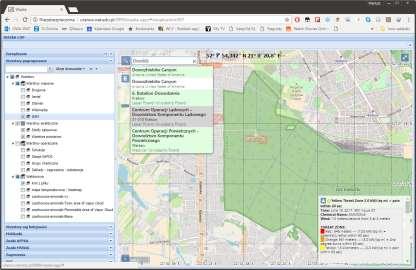

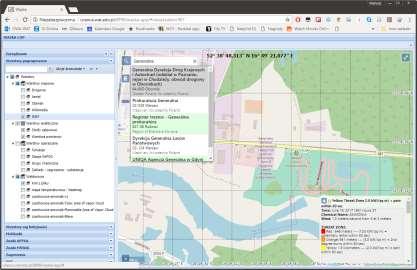

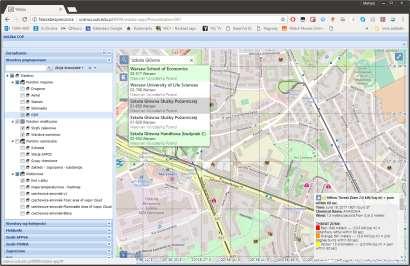

17 Widok Mapowy (Wyszukiwarka adresów i lokalizacji) Wyszukiwanie lokalizacji i adresów Funkcja wyszukiwania adresów i lokalizacji w bazie OSM wraz z przeniesieniem do wskazanej lokalizacji Adresy miejsc, Miejscowości i miasta, Instytucje, Miejsca (historyczne) Tłumaczenie wprowadzanych treści realizowane jest automatycznie. Wyszukiwarka adresów i lokalizacji geograficznych (baza adresów openstreetmap) Lokalizacja: Czechowice-Dziedzice

18 Wyszukiwanie miejsc i adresów globalna baza lokalizacji

19 Widok Mapowy (Wyszukiwarka adresów i lokalizacji) Wyszukiwanie lokalizacji i adresów Funkcja wyszukiwania adresów i lokalizacji w bazie OSM wraz z przeniesieniem do wskazanej lokalizacji Adresy miejsc, Miejscowości i miasta, Instytucje, Miejsca (historyczne) Tłumaczenie wprowadzanych treści realizowane jest automatycznie. Wyszukiwarka adresów i lokalizacji geograficznych (baza adresów openstreetmap) Lokalizacja: Czechowice-Dziedzice

20 Narzędzia mapowe współrzędne geograficzne (konwersja współrzędnych) 1. Współrzędne geograficzne wskaźnika 2. Funkcje konwersji jednostek miar 3. Konwertery danych 4. Funkcje kopiowania współrzędnych 5. Integracja pamięć współdzielona - schowek Konwertery i tryby wyznaczania współrzędnych

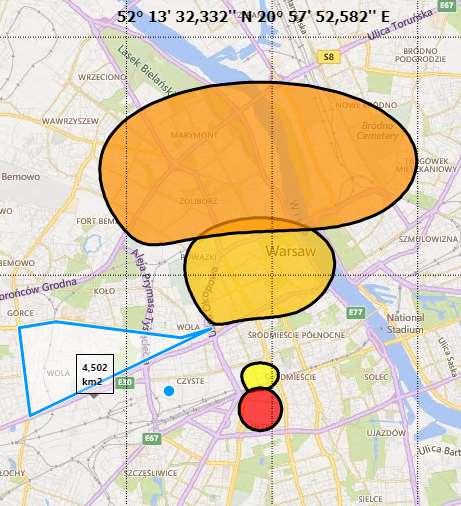

21 Mapowe narzędzia analityczne narzędzia pomiarowe (liniowe i obszarowe) Pomiar odległości wskazanej ścieżki (kalkulacje na podstawie wskazanych punktów pośrednich) Pomiar powierzchni wskazanego obszaru wielokąta na podstawie wskazanych punktów obwiedni. Obszar zaznaczenia zaznaczony jest półprzeźroczystym tłem oraz obwiednią. Pomiar powierzchni obszaru kołowego o wskazanym promieniu. Obszar zaznaczenia oznaczony tłem półprzeźroczystym.

22 Mapowe narzędzia analityczne narzędzia wspomagania decyzji profil terenu Wyznaczenie ścieżki profilu terenu dla wskazanej ścieżki (kalkulacje na podstawie wskazanych punktów pośrednich) ścieżka profilu zawiera kalkulacje odległości Profil terenu dla zaznaczonej ścieżki wskazanej na mapie ze wskazaną dokładnością obliczeń wyznaczonym dla modelu wysokościowego DTED (duża dokładność obliczeń) Profil terenu dla zaznaczonej ścieżki wskazanej na mapie ze wskazaną dokładnością obliczeń wyznaczonym dla modelu wysokościowego DTED (mała dokładność obliczeń)

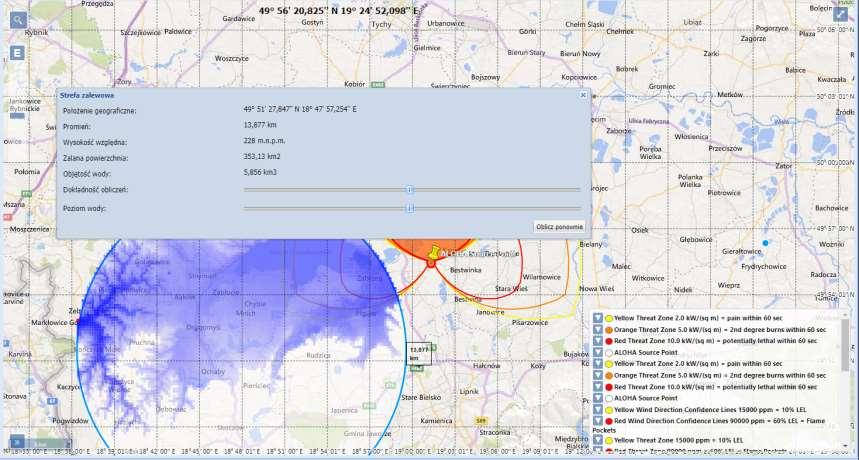

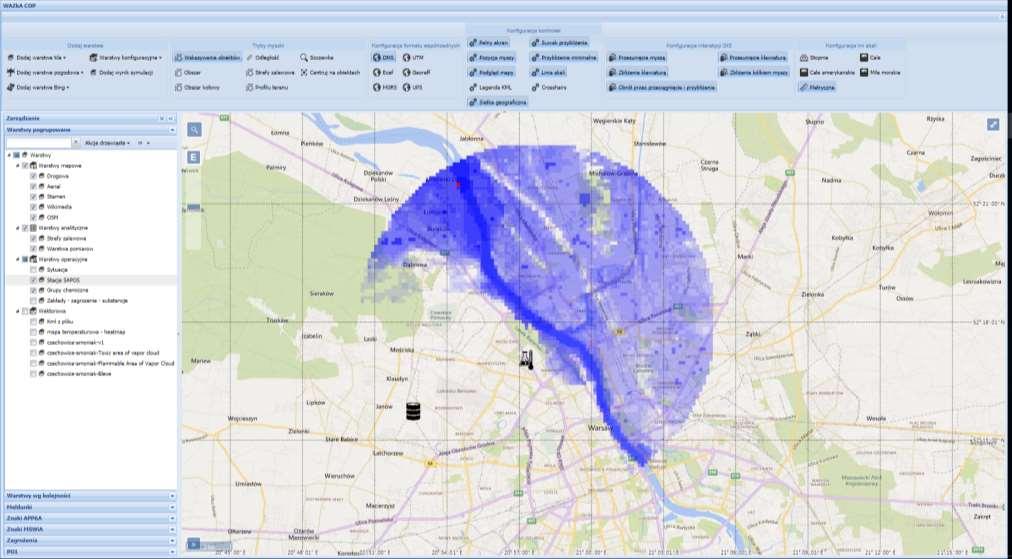

23 Mapowe narzędzia analityczne narzędzia wspomagania decyzji strefy zalewowe Dane wskazane strefy zalewowej: punkt centralny, promień obszaru, wysokość względna punktu centralnego, zalana powierzchnia Konfiguracja działania algorytmu stref zalewowych Parametr strefy zalewowej Strefa zalewowa intensywność koloru odwzorowuje wysokość zalania danej komórki terenu (element modelu cyfrowego DTED). Wskazanie punktów wchodzących w skład strefy powoduje wyznaczenie wysokości zalania. Wyznaczenie strefy zalewowej wskazanego obszaru kołowego wyznaczenie obszaru z pokryciem kołowym i odwzorowującym intensywność zalania danej komórki modelu cyfrowego terenu Profil terenu dla zaznaczonej ścieżki wskazanej na mapie ze wskazaną dokładnością obliczeń wyznaczonym dla modelu wysokościowego DTED (duża dokładność obliczeń) Algorytm stref zalewowych zakłada zalanie wskazanego obszaru kołowego, gdzie odniesieniem jest punkt wskazywany jako środek okręgu strefy zalewowej.

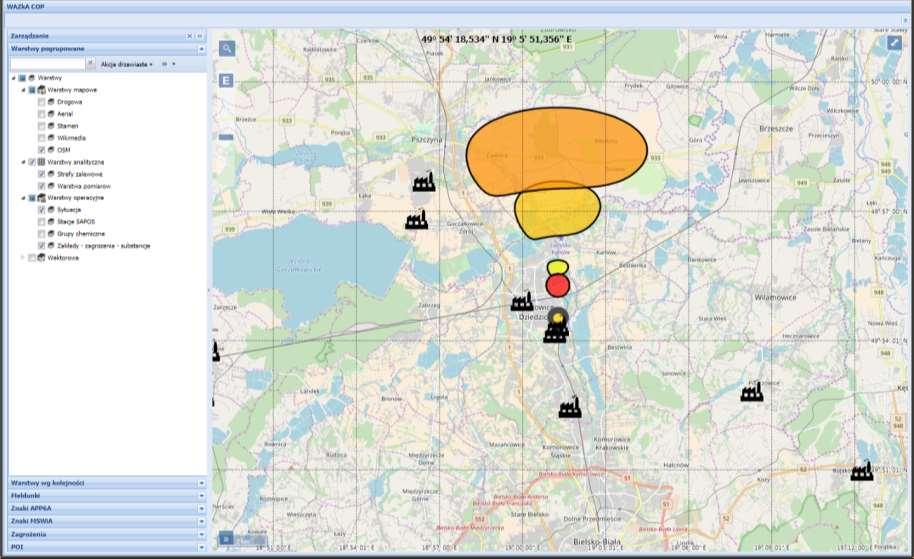

24 Mapowe narzędzia analityczne narzędzia wspomagania decyzji strefy zalewowe Najniżej położony punkt w strefie zalewowej Wielowarstwowość prezentacji danych mapowych i wektorowych danych operacyjno-taktycznych uzupełnianych danymi procedur wspomagania decyzji (oceny terenu) SAPOS Stacje pomiarowe systemu Grupy chemiczne rozmieszczone w terenie Strefa zalewowa intensywność koloru odwzorowuje wysokość zalania danej komórki terenu (element modelu cyfrowego DTED). Wskazanie punktów wchodzących w skład strefy powoduje wyznaczenie wysokości zalania.

25

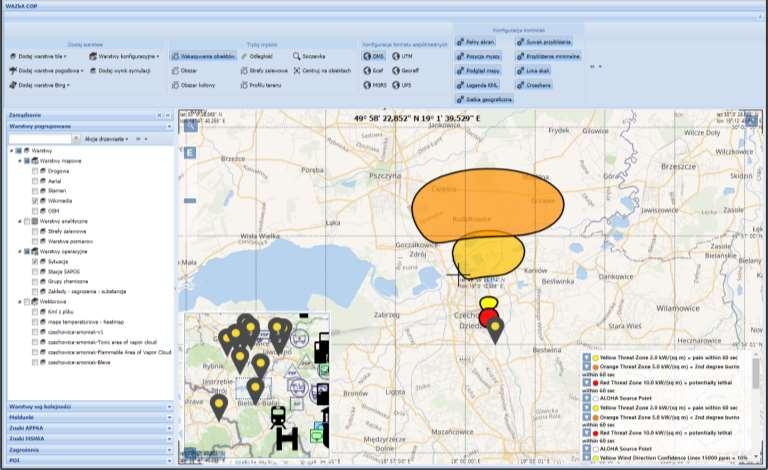

26 Widok Mapowy (i narzędzia wspomagające zarzadzanie danymi mapowymi)

27 Widok Mapowy (i narzędzia wspomagające zarzadzanie danymi mapowymi)

28 Zasada działania usług i aplikacji COP anatomia komunikacji klienta z usługami i aplikacją COP przekazywanie danych sytuacji kryzysowej oraz parametrów konfiguracyjnych wizualizatora mapowego

29 Warstwy Wektorowe mapy tematyczne w formatach JSON GeoJSON, TopoJSON

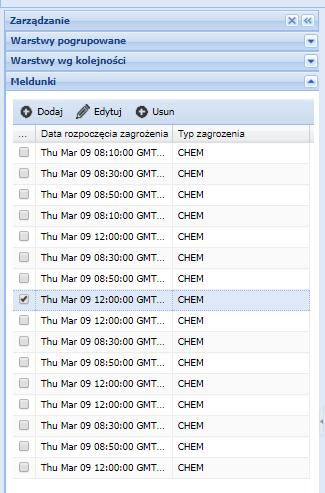

30 Wizualizacja danych meldunków ADat-P3 dane o skażeniach przekazywanie danych dotyczących analizowanej sytuacji kryzysowej z systemu PROMIEŃ
