MeteoGIS System monitorowania groźnych zjawisk atmosferycznych w województwie śląskim

Transkrypt

1 INSTYTUT METEOROLOGII I GOSPODARKI WODNEJ INSTITUTE OF METEOROLOGY AND WATER MANAGEMENT System monitorowania groźnych zjawisk atmosferycznych w województwie śląskim AUTORZY: Anna Jurczyk Katarzyna Ośródka Grzegorz Tkocz Jan Szturc Ośrodek Teledetekcji Naziemnej , Sympozjum HYDROTECHNIKA X

2 Finansowanie Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej w Katowicach Projekt RimaDima Risk-, DisasterManagement & prevention of natural hazards in mountainous and/or forested regions (project partfinanced by the European Union) Śląski Urząd Wojewódzki w Katowicach 2

3 System Monitorowania Groźnych Zjawisk Atmosferycznych został wykonany dla Śląskiego Urzędu Wojewódzkiego. Główne zadania: monitorowanie bieżących zjawisk meteorologicznych, generowanie ostrzeżeń meteorologicznych, wspomaganie analiz sytuacji meteorologicznej. 3

4 Ogólny schemat systemu 4

5 Dane meteorologiczne: natężenie opadu, typ opadu, wyładowania atmosf., wiatr, suma opadu. 5

6 Przykład pola opadu (22 kwietnia 2008 r., 7:00 UTC) 6

7 Przykład pola typu opadu (3 kwietnia 2008 r., 15:00 UTC) 7

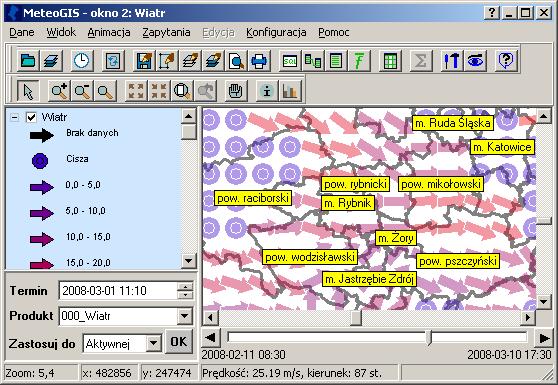

8 Przykład pola wiatru (21 kwietnia 2008 r., 1:10 UTC). 8

9 Przykład wizualizacji wyładowań atmosferycznych (21 czerwca 2007, 14:30 UTC) 9

10 Przykład okna wizualizacji dowolna liczba okien wizualizacji, możliwość zapisu ich konfiguracji do geoprzestrzeni. 10

11 Menedżer systemu 11

12 Monitorowanie zjawisk meteorologicznych automatyczne pobieranie danych, automatyczne uaktualnianie pól meteorologicznych po odebraniu nowych danych, animacja (również automatycznie uaktualniana), automatyczne generowanie sum opadu. 12

13 Ostrzeżenia meteorologiczne Konfiguracja ostrzeżeń: rodzaj: globalne lub dla wyznaczonego obszaru, kryterium - wartość pola meteorologicznego, obszar wg mapy podkładu (dla obszarowych). Komunikaty o ostrzeżeniach są generowane automatycznie. Nie ma ograniczenia na liczbę skonfigurowanych ostrzeżeń. 13

14 Ostrzeżenia meteorologiczne - przykłady 14

15 Analiza sytuacji meteorologicznej dołączanie dowolnych podkładów GIS (np. powiaty, zlewnie), prezentacja danych meteorologicznych w postaci tabelarycznej, generowanie statystyk pól meteorologicznych (wartości średnie, liczebność w poszczególnych klasach wartości, także dla wybranych obiektów warstw GIS podkładów), generowanie zapytań SQL-owych (proste, relacyjne, szablony), generowanie wykresów czasowych wartości pól meteorologicznych dla wybranego piksela, generowanie zestawienia z wartościami wczytanych warstw GIS (pól meteorologicznych i podkładów) dla wybranego piksela. 15

16 Analiza sytuacji meteorologicznej - przykłady Wykres czasowy Zestawienie wartości pól i warstw 16

17 Analiza sytuacji meteorologicznej zapytania SQL-owe Edytor prostych zapytań Szablony 17

18 Harmonogramy Pobieranie danych ustalenie częstotliwości pobierania danych z serwera hostingowego IMGW; Generowanie sum opadu ustalenie częstotliwości generowania sum opadu o dowolnym okresie sumowania (np. 1 godzina, 3 godziny) z danych opadowych na bieżąco zasilających bazę; Archiwizacja danych baza danych systemu podzielona jest logicznie na dwie części: aktualną, archiwalną. 18

19 Wymagania sprzętowe Serwer komputer pracujący pod systemem operacyjnym MS Windows SBS 2003 Premium Edition, wyposażonym w SQL-owa bazę danych. Stacje robocze aplikacja może być instalowana na dowolnej liczbie stacji roboczych - standardowych komputerach PC, pracujących pod dowolną wersją systemów operacyjnych Windows (zalecana jest wersja Windows XP lub nowsze ze względu na szybkość pracy). FTP niezbędny jest stały dostęp do łącza internetowego celem pobierania danych. 19

20 DZIĘKUJĘ ZA UWAGĘ KONTAKT: IMGW Warszawa, ul.: Podleśna 61 tel.: (032) fax: (032)
