1 PRACOWNIA ARCHITEKTONICZNA ARCH. ROBERT WIZOR TEL TEL/FAX NIP A r t e A PRZESTRZEŃ ARCHITEKTURA WNĘTRZE biuro@artea.win.pl ADRES PRACOWNI: GLIWICE UL. KOWNACKIEJ 2 TEMAT PROJEKT DOBUDOWY PRZEWODÓW KOMINOWYCH LOKALIZACJA BUDYNKEK MIESZKALNY GLIWICE, ul. ŚWIĘTOJAŃSKA 27 INWESTOR ZARZĄD BUDYNKÓW MIEJSKICH II TBS Sp. z o.o. Gliwice, ul. Warszawska 35b PROJEKTANT ARCHITEKTURA: MGR INŻ. ARCH. ROBERT WIZOR UPR. NR 17/99 OPRACOWANIE KWIECIEŃ 2008

2 SPIS ZAWARTOŚCI PROJEKTU I. Strona tytułowa II.Spis zawartości opracowania III.Projekt budowlany 1. Opis techniczny 2. Część graficzna rys. nr K1 rzut piwnicy skala 1:100 rys. nr K2 rzut parteru skala 1:50 rys. nr K3 rzut piętra skala 1:50 rys. nr K4 rzut II piętra skala 1:50 rys. nr K5 rzut dachu skala 1:100 rys. nr K6 przekrój pionowy, kominy 1,2,3,4 skala 1:50 rys. nr K7 przekrój pionowy, komin 5 skala 1:50 rys. nr K8 detale skala 1:25 OPIS TECHNICZNY

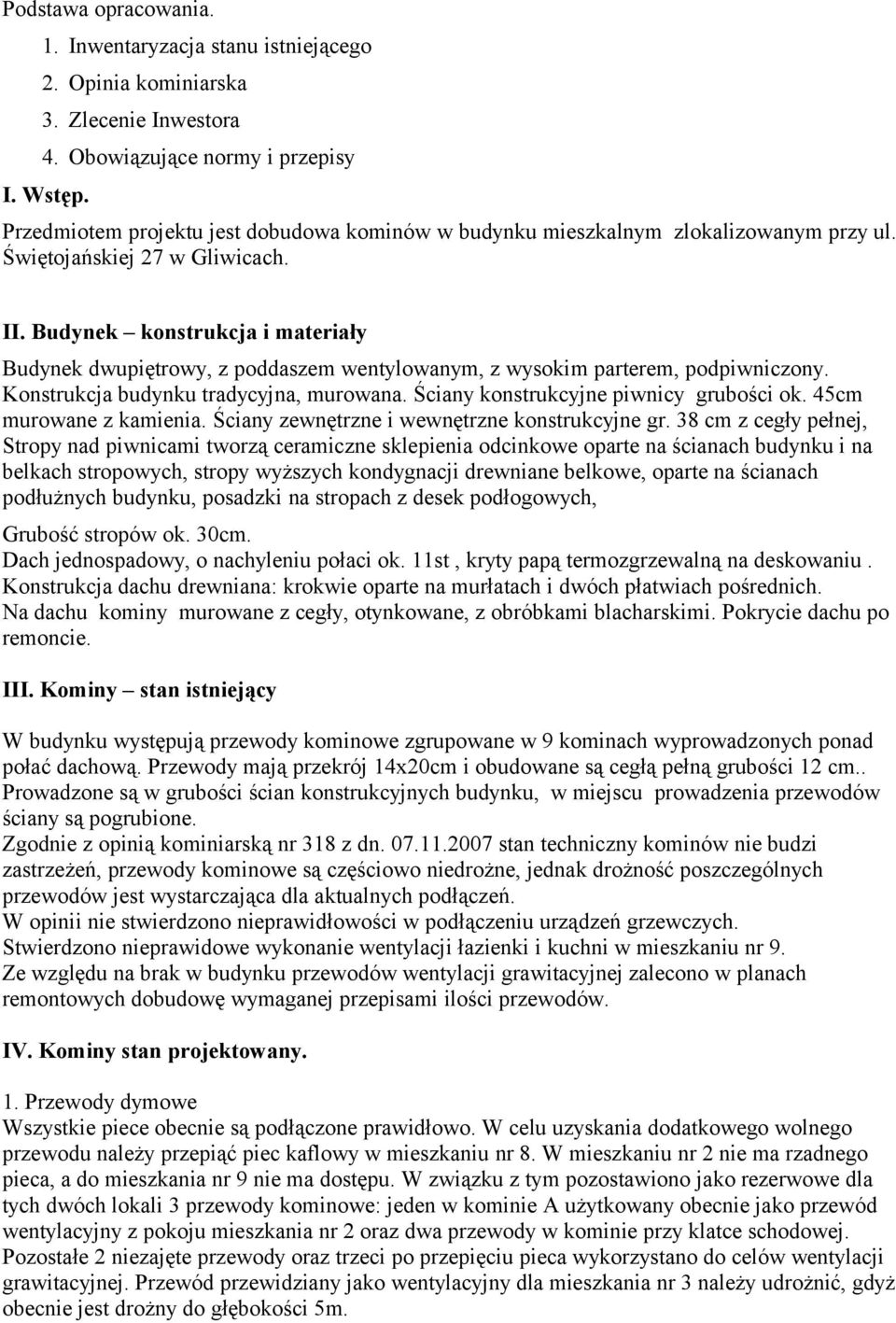

3 Podstawa opracowania. 1. Inwentaryzacja stanu istniejącego 2. Opinia kominiarska 3. Zlecenie Inwestora 4. Obowiązujące normy i przepisy I. Wstęp. Przedmiotem projektu jest dobudowa kominów w budynku mieszkalnym zlokalizowanym przy ul. Świętojańskiej 27 w Gliwicach. II. Budynek konstrukcja i materiały Budynek dwupiętrowy, z poddaszem wentylowanym, z wysokim parterem, podpiwniczony. Konstrukcja budynku tradycyjna, murowana. Ściany konstrukcyjne piwnicy grubości ok. 45cm murowane z kamienia. Ściany zewnętrzne i wewnętrzne konstrukcyjne gr. 38 cm z cegły pełnej, Stropy nad piwnicami tworzą ceramiczne sklepienia odcinkowe oparte na ścianach budynku i na belkach stropowych, stropy wyższych kondygnacji drewniane belkowe, oparte na ścianach podłużnych budynku, posadzki na stropach z desek podłogowych, Grubość stropów ok. 30cm. Dach jednospadowy, o nachyleniu połaci ok. 11st, kryty papą termozgrzewalną na deskowaniu. Konstrukcja dachu drewniana: krokwie oparte na murłatach i dwóch płatwiach pośrednich. Na dachu kominy murowane z cegły, otynkowane, z obróbkami blacharskimi. Pokrycie dachu po remoncie. III. Kominy stan istniejący W budynku występują przewody kominowe zgrupowane w 9 kominach wyprowadzonych ponad połać dachową. Przewody mają przekrój 14x20cm i obudowane są cegłą pełną grubości 12 cm.. Prowadzone są w grubości ścian konstrukcyjnych budynku, w miejscu prowadzenia przewodów ściany są pogrubione. Zgodnie z opinią kominiarską nr 318 z dn stan techniczny kominów nie budzi zastrzeżeń, przewody kominowe są częściowo niedrożne, jednak drożność poszczególnych przewodów jest wystarczająca dla aktualnych podłączeń. W opinii nie stwierdzono nieprawidłowości w podłączeniu urządzeń grzewczych. Stwierdzono nieprawidowe wykonanie wentylacji łazienki i kuchni w mieszkaniu nr 9. Ze względu na brak w budynku przewodów wentylacji grawitacyjnej zalecono w planach remontowych dobudowę wymaganej przepisami ilości przewodów. IV. Kominy stan projektowany. 1. Przewody dymowe Wszystkie piece obecnie są podłączone prawidłowo. W celu uzyskania dodatkowego wolnego przewodu należy przepiąć piec kaflowy w mieszkaniu nr 8. W mieszkaniu nr 2 nie ma rzadnego pieca, a do mieszkania nr 9 nie ma dostępu. W związku z tym pozostawiono jako rezerwowe dla tych dwóch lokali 3 przewody kominowe: jeden w kominie A użytkowany obecnie jako przewód wentylacyjny z pokoju mieszkania nr 2 oraz dwa przewody w kominie przy klatce schodowej. Pozostałe 2 niezajęte przewody oraz trzeci po przepięciu pieca wykorzystano do celów wentylacji grawitacyjnej. Przewód przewidziany jako wentylacyjny dla mieszkania nr 3 należy udrożnić, gdyż obecnie jest drożny do głębokości 5m.

4 2. Wentylacja grawitacyjna. Ilości powietrza, które należy odprowadzić dla poszczególnych pomieszczeń oraz obliczeniowa różnica temperatur na zewnątrz i w pomieszczeniu: kuchnia 70m3/h, dt=8stc łazienka 50m3/h, dt=13stc Na podstawie tabeli z wykresami do projektowania wentylacji grawitacyjnej dla przewodu ceramicznego o średnicy 150mm uzyskano : przy wysokości kominów dla parteru -ok. 10,5m łazienka - 84m3 dla 1 przewodu kuchnia - 71m3 dla 1 przewodu przy wysokości kominów dla piętra ok 5,5m łazienka - 65m3 dla 1 przewodu, kuchnia - 52m3 dla 1 przewodu przyjęto dwa przewody przy wysokości kominów dla poddasza ok. 3,5m łazienka - 50m3 dla 1 przewodu, kuchnia - 40m3 dla 1 przewodu przyjęto dwa przewody W korytarzu na pólpiętrach są wydzielone pomieszczenia wc. Ze względu na to, że szereg lokatorów posiadających łazienki nie korzysta z tych pomieszczeń, a projektowana wentylacja przewidziana jest do wentylowania łazienki w każdym mieszkaniu, funkcjonowanie wc należy traktować jako tymczasowe. Projektuje się indywidualną wentylację mechaniczną z wentylatorem ściennym na przewodzie o średnicy 160mm i wyrzutnią w ścianie zewnętrznej budynku z zakończeniem żaluzją. V. Zakres prac budowlanych, materiały 1. Kominy murowane. Projektuje się dobudowę kominów wentylacyjnych od poziomu poddasza z wyprowadzeniem ponad dach - kominy murowane z pustaków ceramicznych o średnicy 150mm obmurowane cegłą gr. 12cm. Przed rozpoczęciem murowania należy wykonać cokoły betonowe zbrojone zgodnie z rysunkiem detali. Cokoły nie mogą opierać się na drewnianych elementach stropów. Kominy 5 i 5b w przestrzeni poddasza i strychu, a pozostałe kominy murowane na całej wysokości ocieplić styropianem gr. 5 cm. Kominy otynkować, pomalować, zakończyć czapami z betonu zbrojonego z kapinosami.przewody wentylacyjne powinny być zakończone wylotami bocznymi. Zakres prac: Rozbiórka pokrycia dachowego ( papa termozgrzewalna na deskowaniu), Wykonanie zastaw zabezpieczających na dachu Wykonanie rusztowań wokół dobudowywanych kominów Dobudowa kominów Wykonanie czapek kominowych Wykonanie tynków na kominach z malowaniem, Uzupełnienie pokrycia dachowego wokół kominów z wykonaniem obróbek blacharskich. 2. Kominy blaszane ( 3, 4, 6) Komin 4 Przewody wentylacyjne wykonane z rury blaszanej prostokątnej 10x20 prowadzone w bruździe w

5 ścianie do poziomu strychu. Bruzda wykuta od strony pokoju, po zamontowaniu przewodów zabudowana trzema warstwami płyty gipsowo kartonowej GKF na profilach stalowych z wypełnieniem 5 cm. wełny mineralnej. Od poziomu stropu strychu przewody blaszane prowadzone ponad dach w obudowie z blachy ocynkowanej i wewnątrz ocieplone 10cm wełny mineralnej. Komin zakończony daszkiem z blachy ocynkowanej. Komin 3 Należy rozebrać obudowę istniejącego przewodu wentylacyjnego. Przewody wentylacyjne projektowane z rury blaszanej kwadratowej 14x14 w ilości 3 sztuk prowadzić równolegle i zabudować łącznie z istniejącym przewodem śr Obudowa trzema warstwami płyty gipsowo kartonowej GKF na profilach stalowych z wypełnieniem 5 cm. wełny mineralnej. Od poziomu podłogi strychu przewody blaszane prowadzone ponad dach w obudowie z blachy ocynkowanej i wewnątrz ocieplone 10cm wełny mineralnej. Komin umocowany na stalowych uchwytach do komina C, zakończony daszkiem z blachy ocynkowanej. Komin 6 Przewody wentylacyjne wykonane z rury blaszanej prostokątnej 10x20 prowadzone w bruździe w ścianie do poziomu połaci dachowej. Ponad połacią kanał obudowany do wymiarów 20x20cm i zakończony daszkiem z blachy ocynkowanej. 3. Kanały wentylacyjne z pomieszczeń parteru do poziomu poddasza prowadzone w bruzdach na głębokość kanału. Kanały blaszane 14x14, obudowane płytą gipsowo-kartonową ognioodporną GKF ( ścianka złożona z 3 płyt) z wypełnieniem wełną mineralną 5cm. Przekucia przez stropy drewniane z minięciem belek stropowych. Kratki wentylacyjne w pomieszczeniach kuchni i łazienek należy montować na wysokości cm pod sufitem.w drzwiach łazienek powinny być zamontowane kratki wentylacyjne lub otwory o przekroju łącznym 0,022m2. Okna do pokojów, łazienek i kuchni powinny być rozszczelnionie dla zapewnienia dopływu powietrza warunkującego prawidłowe działanie systemu wentylacyjnego poprzez zamontowanie nawiewników zgodnie z projektem wymiany stolarki.

6 VI. Część opisowa informacji dotyczącej bezpieczeństwa i ochrony zdrowia Opis techniczny został sporządzony według Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Dane techniczne obiektu budynek główny szerokość: 13,51m długość: 22,23m wysokość: 14,0m kubatura: 3305,0m Zakres robót i kolejność realizacji Zamierzenie budowlane obejmuje dobudowę kominów wentylacyjnych. W zakresie robót wymienić można w kolejności: roboty rozbiórkowe fragmentów pokrycia dachu, roboty murowe, roboty montażowe, roboty ciesielskie, roboty tynkarskie, roboty blacharskie, roboty malarskie, 2.0. Wykaz obiektów Na terenie działki znajduje się dwupiętrowy budynek mieszkalny z poddaszem nieużytkowym Elementy zagospodarowania mogące stwarzać zagrożenie życia, bezpieczeństwa i zdrowia ludzi. W czasie prowadzenia prac budowlanych należy ograniczyć dostęp osób postronnych na teren budowy. Należy więc dobrze oznakować i ogrodzić teren budowy Przed przystąpieniem do wykonywania prac na dachu należy ułożyć pomosty robocze z barierkami ochronnymi. Teren należy ogrodzić, oznakować i zabezpieczyć siatką przed przypadkowo spadającymi przedmiotami. Należy wydzielić, oznakować i wygrodzić teren na składowanie materiałów budowlanych oraz rozbiórkowych.. Należy zachować szczególną ostrożność przy włączaniu się samochodami w miejski układ komunikacyjny Zagrożenia występujące w czasie realizacji robót. Zagrożeniem przy realizacji robót budowlanych będzie: ruch samochodów wywożących odpady budowlane i przywożących materiały budowlane, roboty rozbiórkowe dachu prowadzone na wysokości. roboty montażowe rusztowań. transport poziomy i pionowy materiałów, praca na wysokości - upadek z wysokości ludzi i materiałów, montaż elementów systemu ocieplenia,

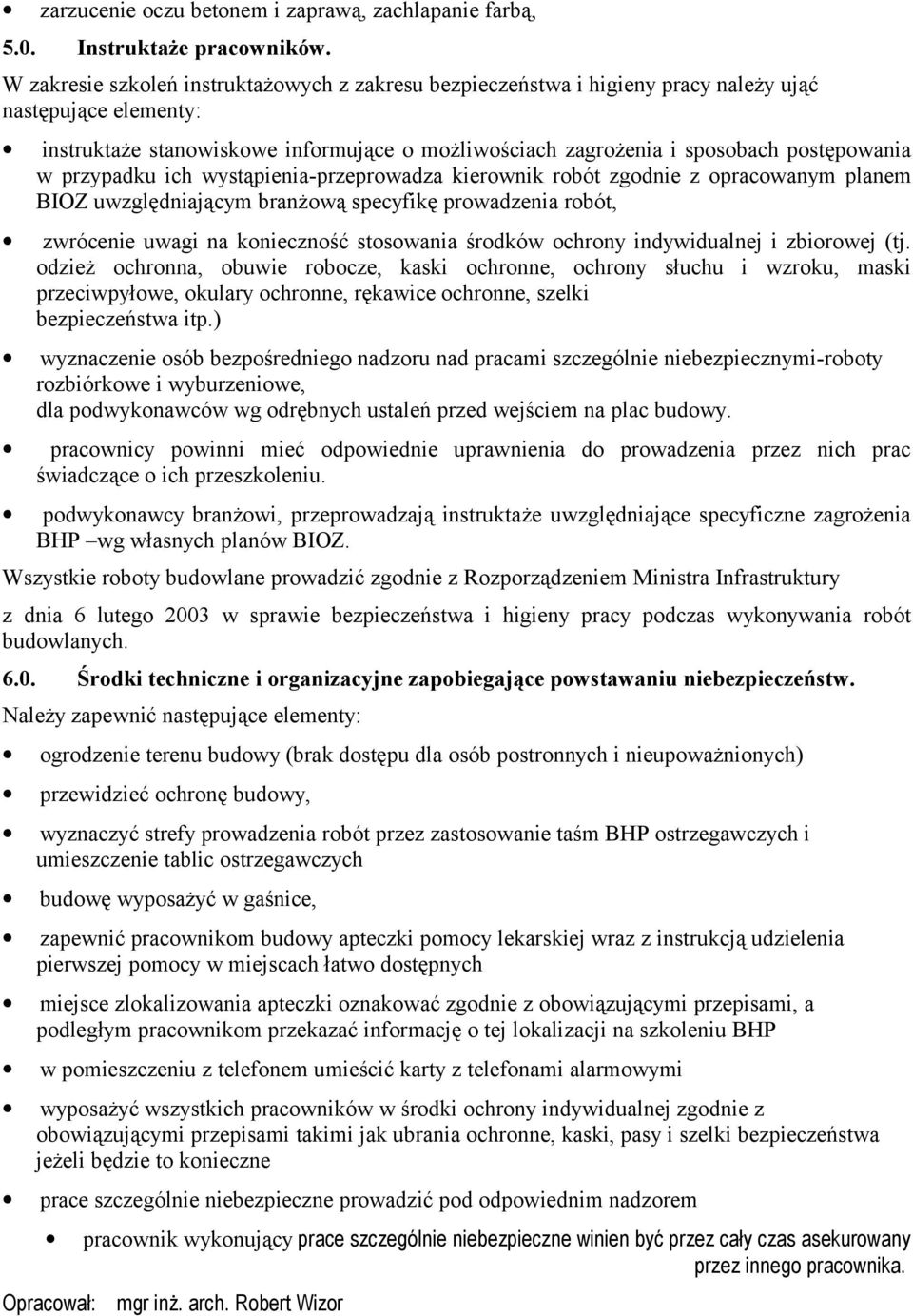

7 zarzucenie oczu betonem i zaprawą, zachlapanie farbą, 5.0. Instruktaże pracowników. W zakresie szkoleń instruktażowych z zakresu bezpieczeństwa i higieny pracy należy ująć następujące elementy: instruktaże stanowiskowe informujące o możliwościach zagrożenia i sposobach postępowania w przypadku ich wystąpienia-przeprowadza kierownik robót zgodnie z opracowanym planem BIOZ uwzględniającym branżową specyfikę prowadzenia robót, zwrócenie uwagi na konieczność stosowania środków ochrony indywidualnej i zbiorowej (tj. odzież ochronna, obuwie robocze, kaski ochronne, ochrony słuchu i wzroku, maski przeciwpyłowe, okulary ochronne, rękawice ochronne, szelki bezpieczeństwa itp.) wyznaczenie osób bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi-roboty rozbiórkowe i wyburzeniowe, dla podwykonawców wg odrębnych ustaleń przed wejściem na plac budowy. pracownicy powinni mieć odpowiednie uprawnienia do prowadzenia przez nich prac świadczące o ich przeszkoleniu. podwykonawcy branżowi, przeprowadzają instruktaże uwzględniające specyficzne zagrożenia BHP wg własnych planów BIOZ. Wszystkie roboty budowlane prowadzić zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Środki techniczne i organizacyjne zapobiegające powstawaniu niebezpieczeństw. Należy zapewnić następujące elementy: ogrodzenie terenu budowy (brak dostępu dla osób postronnych i nieupoważnionych) przewidzieć ochronę budowy, wyznaczyć strefy prowadzenia robót przez zastosowanie taśm BHP ostrzegawczych i umieszczenie tablic ostrzegawczych budowę wyposażyć w gaśnice, zapewnić pracownikom budowy apteczki pomocy lekarskiej wraz z instrukcją udzielenia pierwszej pomocy w miejscach łatwo dostępnych miejsce zlokalizowania apteczki oznakować zgodnie z obowiązującymi przepisami, a podległym pracownikom przekazać informację o tej lokalizacji na szkoleniu BHP w pomieszczeniu z telefonem umieścić karty z telefonami alarmowymi wyposażyć wszystkich pracowników w środki ochrony indywidualnej zgodnie z obowiązującymi przepisami takimi jak ubrania ochronne, kaski, pasy i szelki bezpieczeństwa jeżeli będzie to konieczne prace szczególnie niebezpieczne prowadzić pod odpowiednim nadzorem pracownik wykonujący prace szczególnie niebezpieczne winien być przez cały czas asekurowany przez innego pracownika. Opracował: mgr inż. arch. Robert Wizor
