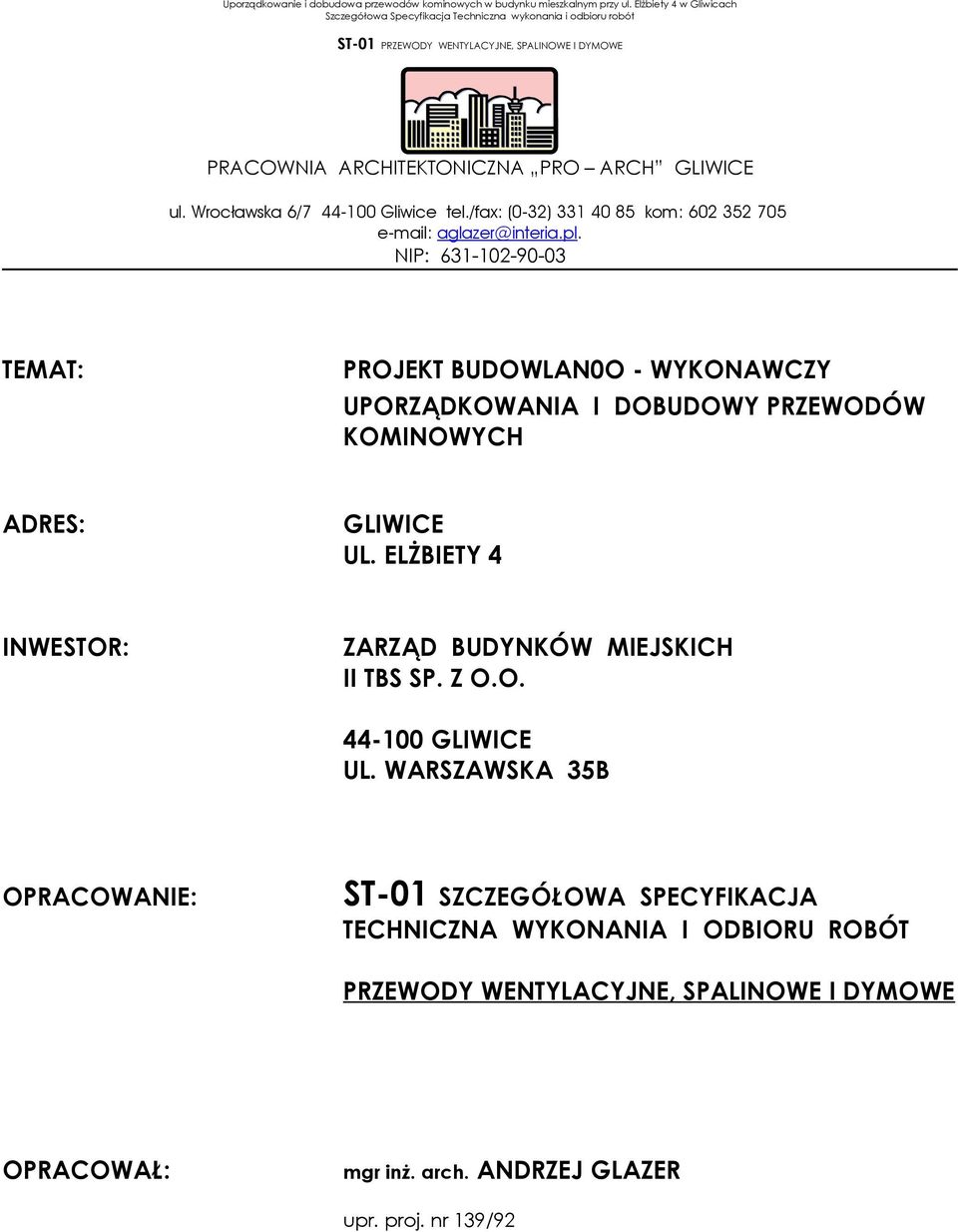

1 PRACOWNIA ARCHITEKTONICZNA PRO ARCH GLIWICE ul. Wrocławska 6/ Gliwice tel./fax: (0-32) kom: NIP: TEMAT: PROJEKT BUDOWLAN0O - WYKONAWCZY UPORZĄDKOWANIA I DOBUDOWY PRZEWODÓW KOMINOWYCH ADRES: GLIWICE UL. ELŻBIETY 4 INWESTOR: ZARZĄD BUDYNKÓW MIEJSKICH II TBS SP. Z O.O GLIWICE UL. WARSZAWSKA 35B OPRACOWANIE: ST-01 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT PRZEWODY WENTYLACYJNE, SPALINOWE I DYMOWE OPRACOWAŁ: mgr inż. arch. ANDRZEJ GLAZER upr. proj. nr 139/92

NIP: 631-102-90-03 TEMAT: PROJEKT BUDOWLAN0O - WYKONAWCZY UPORZĄDKOWANIA I DOBUDOWY PRZEWODÓW KOMINOWYCH ADRES: GLIWICE UL.

2 GLIWICE, 2009 EGZ. NR: SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT KODY CPV wykonywanie pokryć i konstrukcji dachowych itp roboty w zakresie instalacji budowlanych wykończeniowe roboty budowlane 1. PRZEDMIOT I ZAKRES ROBÓT Przedmiotem niniejszej specyfikacji są roboty związane z uporządkowaniem przewodów Wentylacyjnych, spalinowych i dymowych w budynku przy ul. Elżbiety 4 w Gliwicach. Zakres robót obejmuje : - roboty przygotowawcze, - odgruzowanie niedrożnych przewodów, rozkucia - uszczelnianie, montaż wkładów kominowych. - przebudowa i dobudowa kominów w przestrzeni strychowej i ponad dachem. - obróbki, ofasowania, roboty wykończeniowe. 2. MATERIAŁY wkłady kominowe ze stali nierdzewnej kwasoodpornej dla przewodów spalinowych rury typu SPIRO aluminiowe lub kwasoodporne dla wentylacji kolanka, trójniki, wyczystki, wszystkie łączniki i akcesoria systemowe posiadające atesty i aprobaty techniczne cegła pełna klasy 150 półklinkierowa lub klinkierowa zaprawa cementowo-wapienna, beton obróbki blacharskie 3. TRANSPORT transport samochodowy z zabezpieczeniem przed uszkodzeniami mechanicznymi, dźwig przyścienny do transportu materiałów na dach

PRZEDMIOT I ZAKRES ROBÓT Przedmiotem niniejszej specyfikacji są roboty związane z uporządkowaniem przewodów Wentylacyjnych, spalinowych i dymowych w budynku przy ul. Elżbiety 4 w Gliwicach.

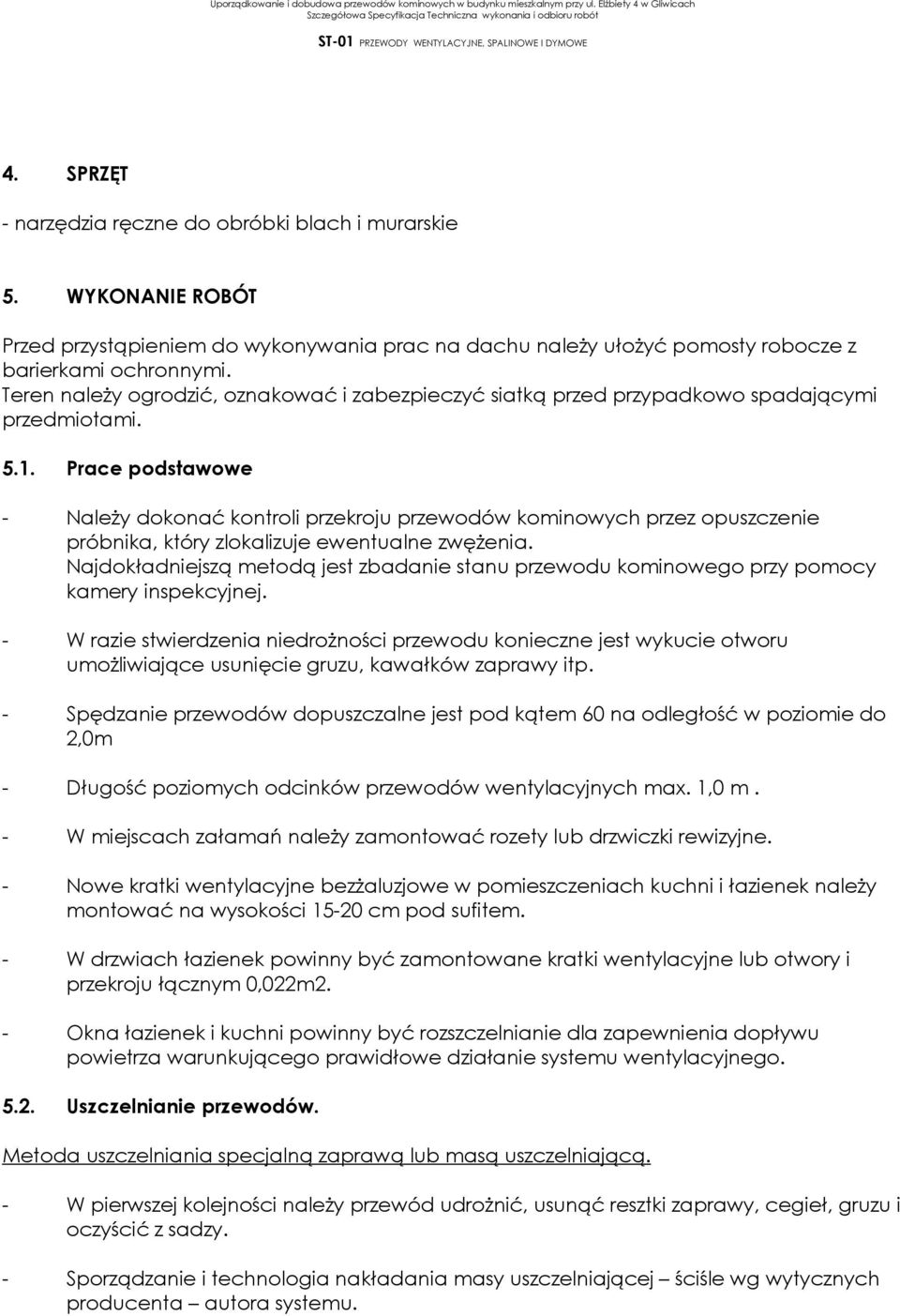

3 4. SPRZĘT - narzędzia ręczne do obróbki blach i murarskie 5. WYKONANIE ROBÓT Przed przystąpieniem do wykonywania prac na dachu należy ułożyć pomosty robocze z barierkami ochronnymi. Teren należy ogrodzić, oznakować i zabezpieczyć siatką przed przypadkowo spadającymi przedmiotami Prace podstawowe - Należy dokonać kontroli przekroju przewodów kominowych przez opuszczenie próbnika, który zlokalizuje ewentualne zwężenia. Najdokładniejszą metodą jest zbadanie stanu przewodu kominowego przy pomocy kamery inspekcyjnej. - W razie stwierdzenia niedrożności przewodu konieczne jest wykucie otworu umożliwiające usunięcie gruzu, kawałków zaprawy itp. - Spędzanie przewodów dopuszczalne jest pod kątem 60 na odległość w poziomie do 2,0m - Długość poziomych odcinków przewodów wentylacyjnych max. 1,0 m. - W miejscach załamań należy zamontować rozety lub drzwiczki rewizyjne. - Nowe kratki wentylacyjne bezżaluzjowe w pomieszczeniach kuchni i łazienek należy montować na wysokości cm pod sufitem. - W drzwiach łazienek powinny być zamontowane kratki wentylacyjne lub otwory i przekroju łącznym 0,022m2. - Okna łazienek i kuchni powinny być rozszczelnianie dla zapewnienia dopływu powietrza warunkującego prawidłowe działanie systemu wentylacyjnego Uszczelnianie przewodów. Metoda uszczelniania specjalną zaprawą lub masą uszczelniającą. - W pierwszej kolejności należy przewód udrożnić, usunąć resztki zaprawy, cegieł, gruzu i oczyścić z sadzy. - Sporządzanie i technologia nakładania masy uszczelniającej ściśle wg wytycznych producenta autora systemu.

Prace podstawowe - Należy dokonać kontroli przekroju przewodów kominowych przez opuszczenie próbnika, który zlokalizuje ewentualne zwężenia.

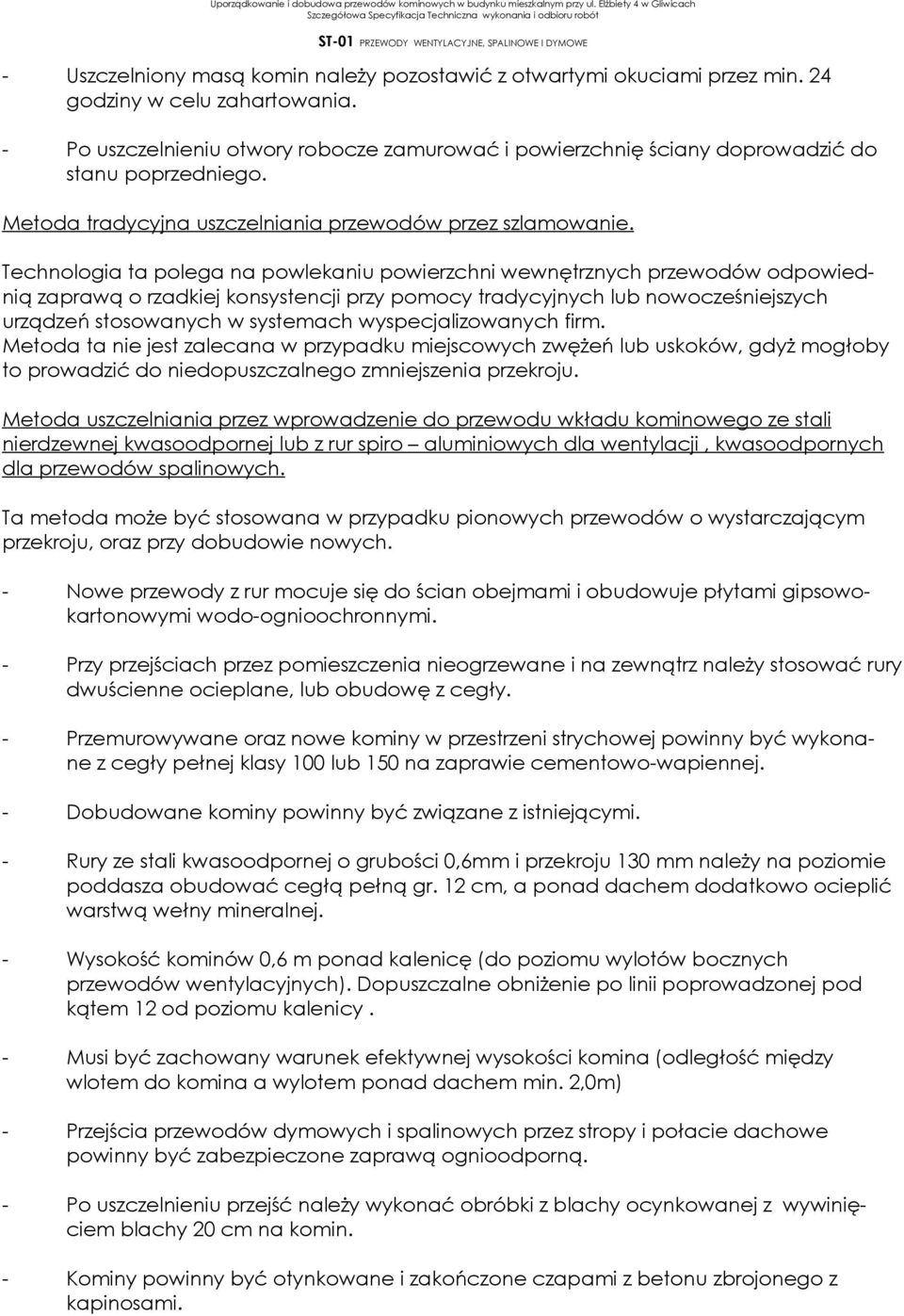

4 - Uszczelniony masą komin należy pozostawić z otwartymi okuciami przez min. 24 godziny w celu zahartowania. - Po uszczelnieniu otwory robocze zamurować i powierzchnię ściany doprowadzić do stanu poprzedniego. Metoda tradycyjna uszczelniania przewodów przez szlamowanie. Technologia ta polega na powlekaniu powierzchni wewnętrznych przewodów odpowiednią zaprawą o rzadkiej konsystencji przy pomocy tradycyjnych lub nowocześniejszych urządzeń stosowanych w systemach wyspecjalizowanych firm. Metoda ta nie jest zalecana w przypadku miejscowych zwężeń lub uskoków, gdyż mogłoby to prowadzić do niedopuszczalnego zmniejszenia przekroju. Metoda uszczelniania przez wprowadzenie do przewodu wkładu kominowego ze stali nierdzewnej kwasoodpornej lub z rur spiro aluminiowych dla wentylacji, kwasoodpornych dla przewodów spalinowych. Ta metoda może być stosowana w przypadku pionowych przewodów o wystarczającym przekroju, oraz przy dobudowie nowych. - Nowe przewody z rur mocuje się do ścian obejmami i obudowuje płytami gipsowokartonowymi wodo-ognioochronnymi. - Przy przejściach przez pomieszczenia nieogrzewane i na zewnątrz należy stosować rury dwuścienne ocieplane, lub obudowę z cegły. - Przemurowywane oraz nowe kominy w przestrzeni strychowej powinny być wykonane z cegły pełnej klasy 100 lub 150 na zaprawie cementowo-wapiennej. - Dobudowane kominy powinny być związane z istniejącymi. - Rury ze stali kwasoodpornej o grubości 0,6mm i przekroju 130 mm należy na poziomie poddasza obudować cegłą pełną gr. 12 cm, a ponad dachem dodatkowo ocieplić warstwą wełny mineralnej. - Wysokość kominów 0,6 m ponad kalenicę (do poziomu wylotów bocznych przewodów wentylacyjnych). Dopuszczalne obniżenie po linii poprowadzonej pod kątem 12 od poziomu kalenicy. - Musi być zachowany warunek efektywnej wysokości komina (odległość między wlotem do komina a wylotem ponad dachem min. 2,0m) - Przejścia przewodów dymowych i spalinowych przez stropy i połacie dachowe powinny być zabezpieczone zaprawą ognioodporną. - Po uszczelnieniu przejść należy wykonać obróbki z blachy ocynkowanej z wywinięciem blachy 20 cm na komin. - Kominy powinny być otynkowane i zakończone czapami z betonu zbrojonego z kapinosami.

Technologia ta polega na powlekaniu powierzchni wewnętrznych przewodów odpowiednią zaprawą o rzadkiej konsystencji przy pomocy tradycyjnych lub nowocześniejszych urządzeń stosowanych w systemach

5 - Przewody wentylacyjne powinny być zakończone wylotami bocznymi, przewody spalinowe i dymowe wyprowadzone pionowo. - Rury kominowe stalowe zabezpiecza się systemowymi daszkami ochronnymi. 6. KONTROLA JAKOŚCI Na poszczególnych etapach podlegają sprawdzeniu: - prawidłowość poprowadzenia przewodów, - szczelność wykonanych połączeń, - zabezpieczenie ognioochronne przejść przez ściany i stropy i w pobliżu drewnianych elementów konstrukcji dachu, - szczelność obróbek blacharskich Roboty prowadzić pod kierunkiem osoby posiadającej odpowiednie uprawnienia i z zachowaniem wymogów BHP Ze szczególnym uwzględnieniem prac na wysokości i przy czynnych instalacjach elektrycznych. 7. OBMIAR ROBÓT Jednostkami obmiaru są: - 1 mb rury stalowej (wkładu kominowego ) lub rury spiro, - 1 mb uszczelnianego przewodu kominowego, - 1 m3 wymurowanego komina 8. ODBIÓR ROBÓT Odbiór częściowy następuje po zakończeniu robót ulegających zakryciu. Odbiór końcowy po zakończeniu całości robót i przedstawieniu protokołów z przeprowadzonych prób szczelności i protokołu odbioru kominiarskiego. 9. NORMY I PRZEPISY ZWIĄZANE - PN-83-B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej - PN-89-B Przewody dymowe, spalinowe i wentylacyjne murowane z cegły wymagania techniczne i badania przy odbiorze - PN-93/B Badania odporności ogniowej. Przewody wentylacyjne - PN-85/B Zaprawy budowlane. Badania cech fizycznych i wytrzymałościowych - PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze - PN-68/B Roboty murowe z cegły. Wymagania i badania przy odbiorze - PN-61/B Roboty blacharskie z blachy stalowej ocynkowanej. Wymagania i badania przy odbiorze

stropy i w pobliżu drewnianych elementów konstrukcji dachu, - szczelność obróbek blacharskich Roboty prowadzić pod kierunkiem osoby posiadającej odpowiednie uprawnienia i z zachowaniem wymogów BHP Ze

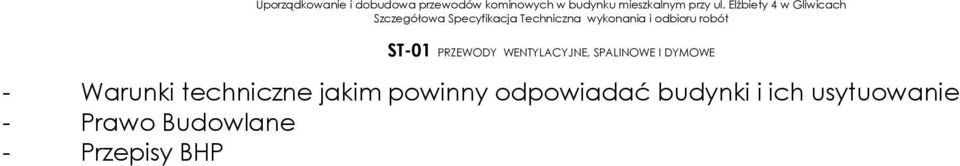

6 - Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie - Prawo Budowlane - Przepisy BHP
