1 > SYSTEM STROPOWY RECTOBETON PREZENTACJA CEBET Certyfi kat nr 1487-CPD-25/ZKP/10 Acanthus Aureus BUDMA Poznań 2009 Złoty Kask Bielsko-Biała 2006 Medal Targbud Katowice 2004 LEPIEJ BUDOWAÆ RAZEM

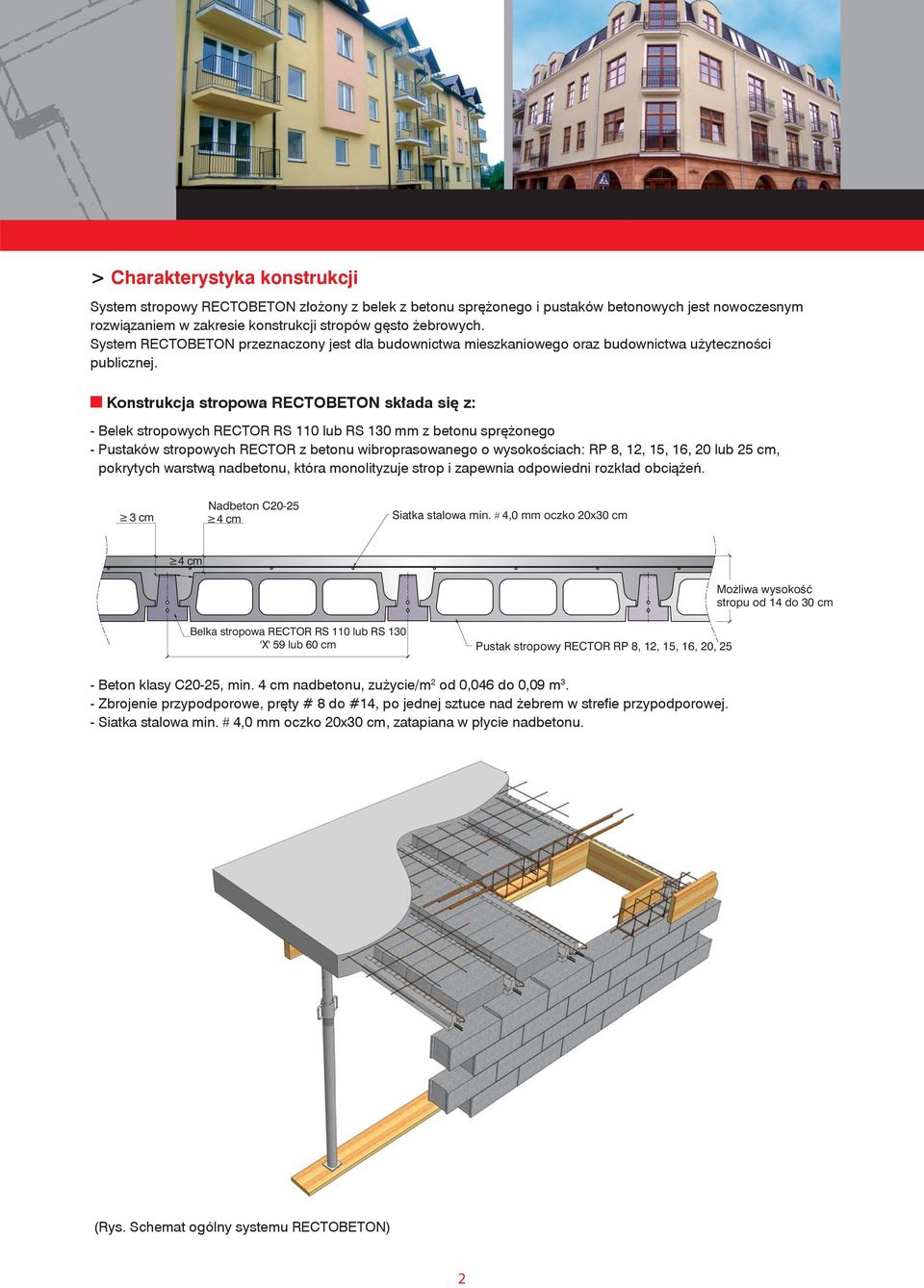

2 > Charakterystyka konstrukcji System stropowy RECTOBETON złożony z belek z betonu sprężonego i pustaków betonowych jest nowoczesnym rozwiązaniem w zakresie konstrukcji stropów gęsto żebrowych. System RECTOBETON przeznaczony jest dla budownictwa mieszkaniowego oraz budownictwa użyteczności publicznej. n Konstrukcja stropowa RECTOBETON składa się z: - Belek stropowych RECTOR lub mm z betonu sprężonego - Pustaków stropowych RECTOR z betonu wibroprasowanego o wysokościach: RP 8, 12, 15, 16, 20 lub 25 cm, pokrytych warstwą nadbetonu, która monolityzuje strop i zapewnia odpowiedni rozkład obciążeń. Nadbeton C20-25 ³ 3cm ³ 4 cm Siatka stalowa min. # 4,0 mm oczko 20x30 cm ³ 4 cm Mo liwa wysokoœæ stropu od 14 do 30 cm Belka stropowa RECTOR lub 'X' 59 lub 60 cm Pustak stropowy RECTOR RP 8, 12, 15, 16, 20, 25 - Beton klasy C20-25, min. 4 cm nadbetonu, zużycie/m 2 od 0,046 do 0,09 m 3. - Zbrojenie przypodporowe, pręty # 8 do #14, po jednej sztuce nad żebrem w strefi e przypodporowej. - Siatka stalowa min. 4,0 mm oczko 20x30 cm, zatapiana w płycie nadbetonu. (Rys. Schemat ogólny systemu RECTOBETON) 2

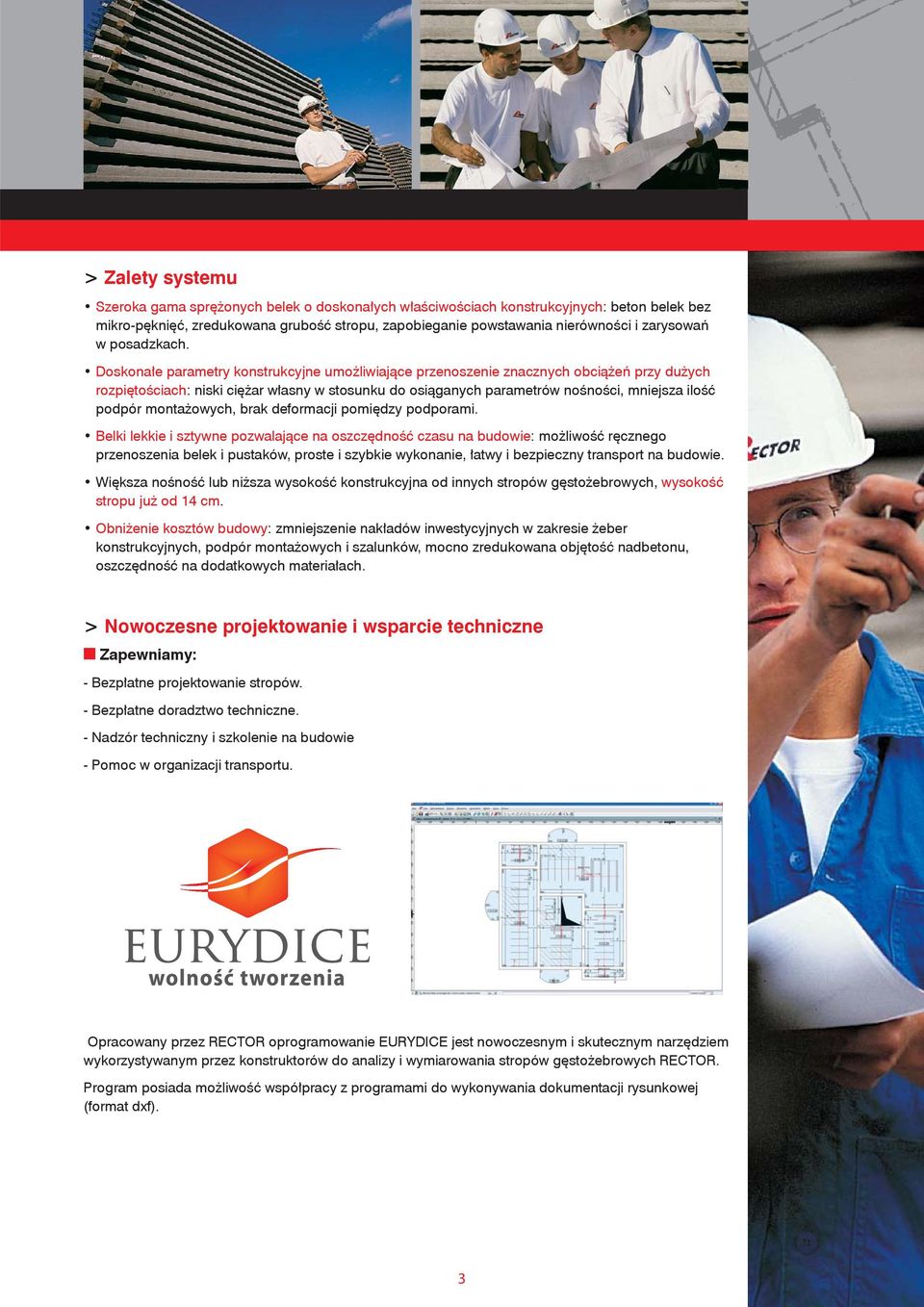

3 > Zalety systemu Szeroka gama sprężonych belek o doskonałych właściwościach konstrukcyjnych: beton belek bez mikro-pęknięć, zredukowana grubość stropu, zapobieganie powstawania nierówności i zarysowań w posadzkach. Doskonałe parametry konstrukcyjne umożliwiające przenoszenie znacznych obciążeń przy dużych rozpiętościach: niski ciężar własny w stosunku do osiąganych parametrów nośności, mniejsza ilość podpór montażowych, brak deformacji pomiędzy podporami. Belki lekkie i sztywne pozwalające na oszczędność czasu na budowie: możliwość ręcznego przenoszenia belek i pustaków, proste i szybkie wykonanie, łatwy i bezpieczny transport na budowie. Większa nośność lub niższa wysokość konstrukcyjna od innych stropów gęstożebrowych, wysokość stropu już od 14 cm. Obniżenie kosztów budowy: zmniejszenie nakładów inwestycyjnych w zakresie żeber konstrukcyjnych, podpór montażowych i szalunków, mocno zredukowana objętość nadbetonu, oszczędność na dodatkowych materiałach. > Nowoczesne projektowanie i wsparcie techniczne n Zapewniamy: - Bezpłatne projektowanie stropów. - Bezpłatne doradztwo techniczne. - Nadzór techniczny i szkolenie na budowie - Pomoc w organizacji transportu. Opracowany przez RECTOR oprogramowanie EURYDICE jest nowoczesnym i skutecznym narzędziem wykorzystywanym przez konstruktorów do analizy i wymiarowania stropów gęstożebrowych RECTOR. Program posiada możliwość współpracy z programami do wykonywania dokumentacji rysunkowej (format dxf). 3

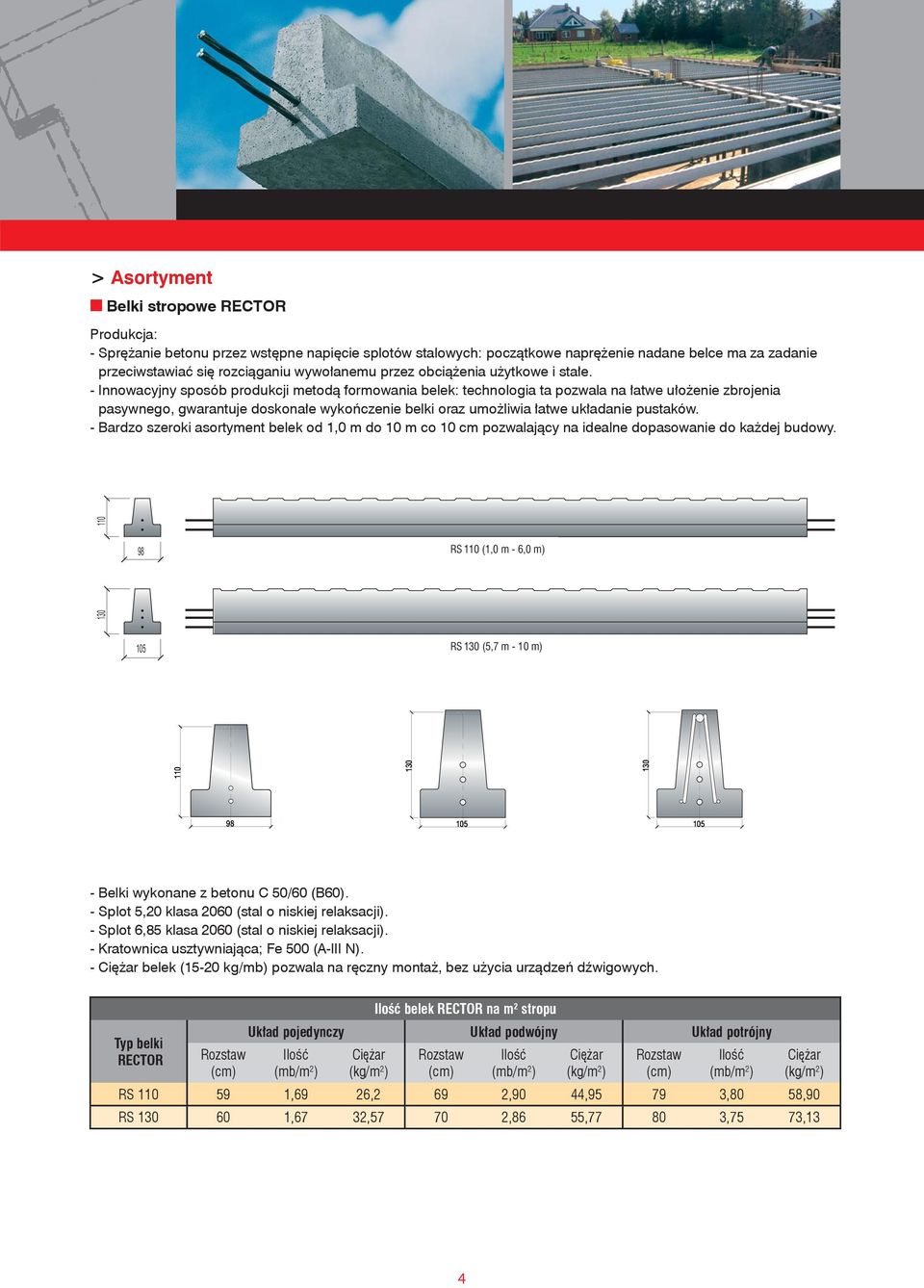

4 > Asortyment n Belki stropowe RECTOR Produkcja: - Sprężanie betonu przez wstępne napięcie splotów stalowych: początkowe naprężenie nadane belce ma za zadanie przeciwstawiać się rozciąganiu wywołanemu przez obciążenia użytkowe i stałe. - Innowacyjny sposób produkcji metodą formowania belek: technologia ta pozwala na łatwe ułożenie zbrojenia pasywnego, gwarantuje doskonałe wykończenie belki oraz umożliwia łatwe układanie pustaków. - Bardzo szeroki asortyment belek od 1,0 m do 10 m co 10 cm pozwalający na idealne dopasowanie do każdej budowy. (1,0 m - 6,0 m) (5,7 m - 10 m) Belki wykonane z betonu C 50/60 (B60). - Splot 5,20 klasa 2060 (stal o niskiej relaksacji). - Splot 6,85 klasa 2060 (stal o niskiej relaksacji). - Kratownica usztywniająca; Fe 500 (A-III N). - belek (15-20 kg/mb) pozwala na ręczny montaż, bez użycia urządzeń dźwigowych. Typ belki RECTOR Rozstaw (cm) belek RECTOR na m 2 stropu Układ pojedynczy Układ podwójny Układ potrójny (mb/m 2 ) Rozstaw (cm) (mb/m 2 ) Rozstaw (cm) (mb/m 2 ) 59 1,69 26,2 69 2,90 44, ,80 58, ,67 32, ,86 55, ,75 73,13 4

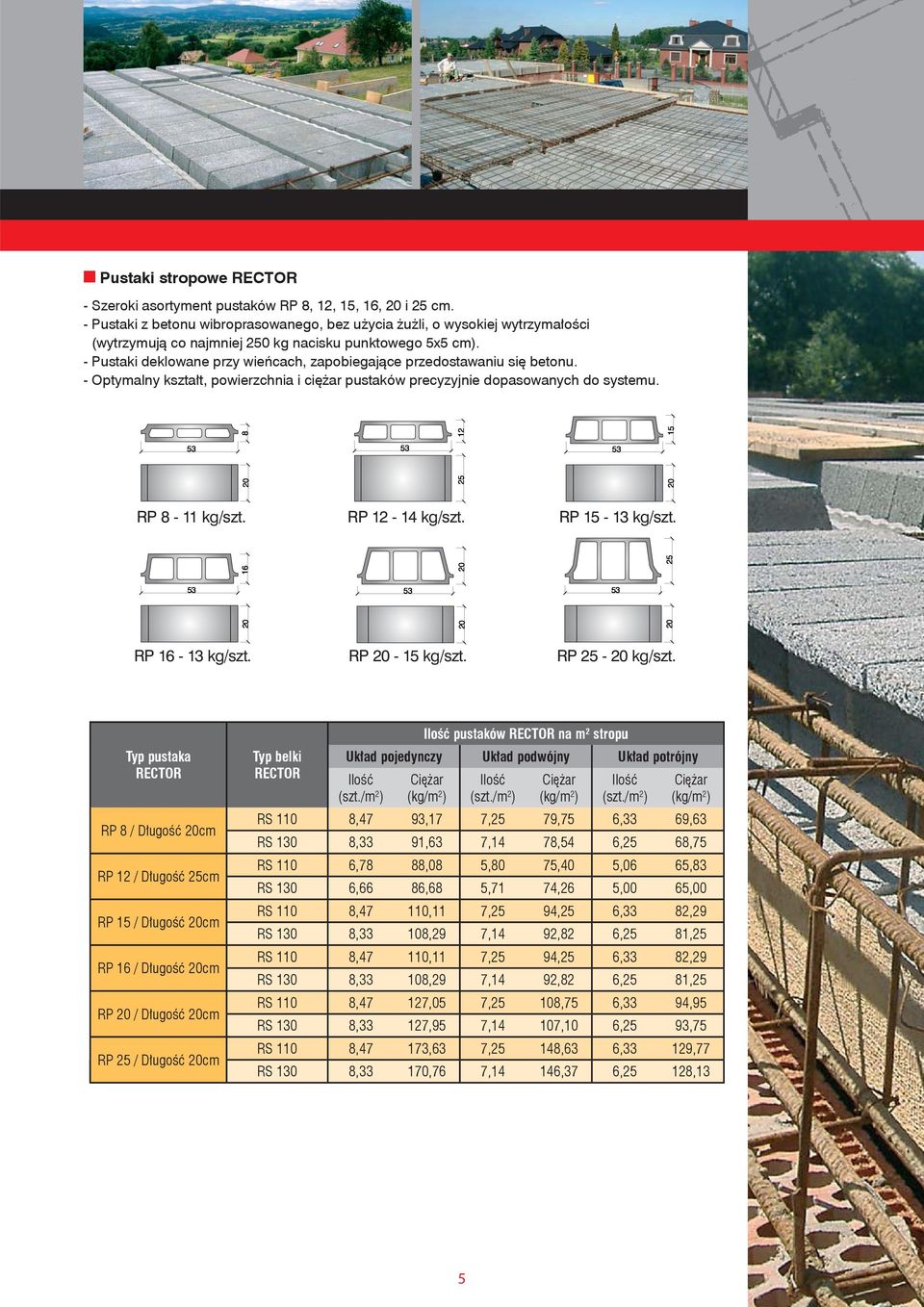

5 n Pustaki stropowe RECTOR - Szeroki asortyment pustaków RP 8, 12, 15, 16, 20 i 25 cm. - Pustaki z betonu wibroprasowanego, bez użycia żużli, o wysokiej wytrzymałości (wytrzymują co najmniej 250 kg nacisku punktowego 5x5 cm). - Pustaki deklowane przy wieńcach, zapobiegające przedostawaniu się betonu. - Optymalny kształt, powierzchnia i ciężar pustaków precyzyjnie dopasowanych do systemu RP8-11kg/szt. RP12-14kg/szt. RP15-13kg/szt RP16-13kg/szt. RP20-15kg/szt. RP25-20kg/szt. Typ pustaka RECTOR RP 8 / Długość 20cm RP 12 / Długość 25cm RP 15 / Długość 20cm RP 16 / Długość 20cm RP 20 / Długość 20cm RP 25 / Długość 20cm Typ belki RECTOR pustaków RECTOR na m 2 stropu Układ pojedynczy Układ podwójny Układ potrójny (szt./m 2 ) (szt./m 2 ) (szt./m 2 ) 8,47 93,17 7,25 79,75 6,33 69,63 8,33 91,63 7,14 78,54 6,25 68,75 6,78 88,08 5,80 75,40 5,06 65,83 6,66 86,68 5,71 74,26 5,00 65,00 8,47 110,11 7,25 94,25 6,33 82,29 8,33 108,29 7,14 92,82 6,25 81,25 8,47 110,11 7,25 94,25 6,33 82,29 8,33 108,29 7,14 92,82 6,25 81,25 8,47 127,05 7,25 108,75 6,33 94,95 8,33 127,95 7,14 107,10 6,25 93,75 8,47 173,63 7,25 148,63 6,33 129,77 8,33 170,76 7,14 146,37 6,25 128,13 5

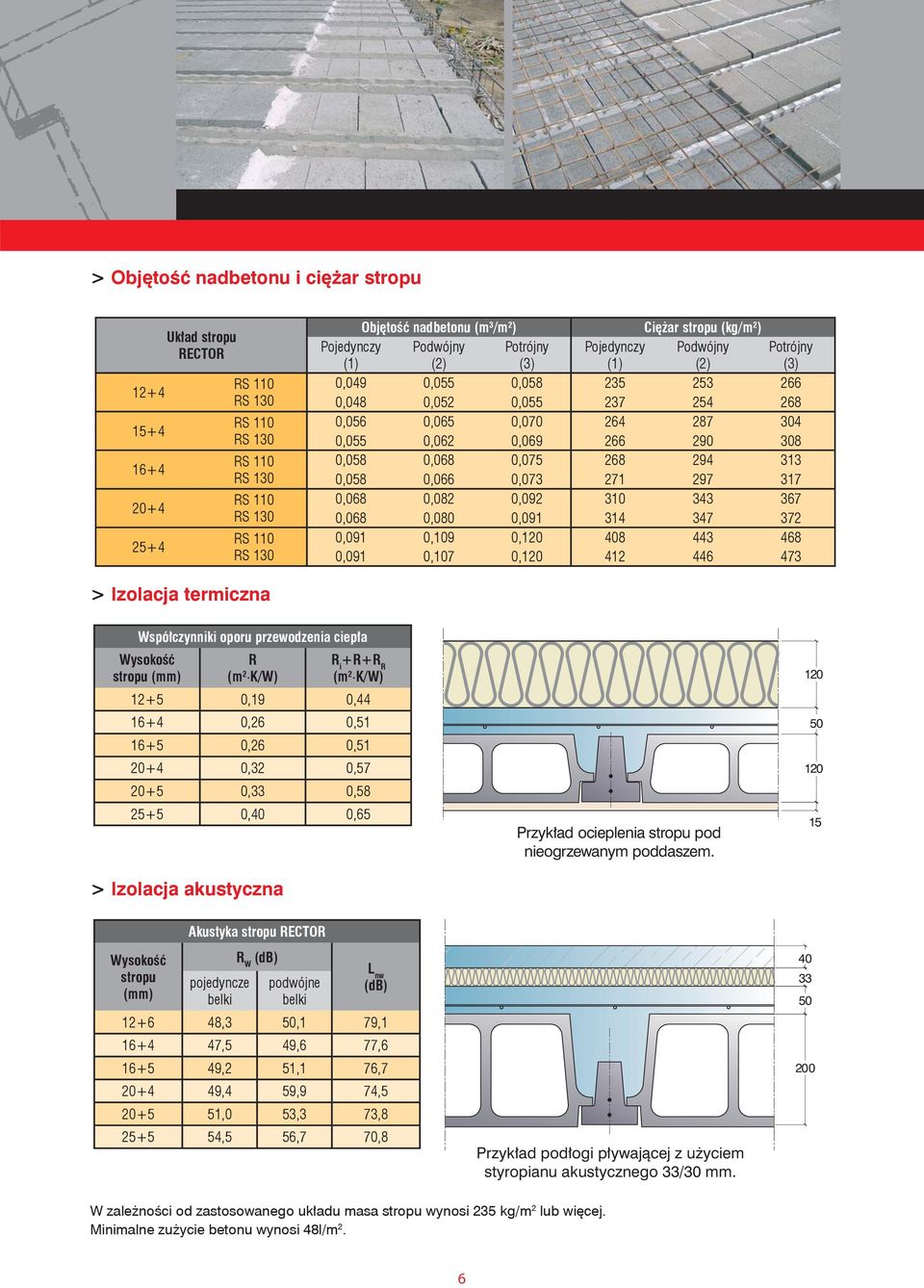

6 > Objętość nadbetonu i ciężar stropu Układ stropu RECTOR Objętość nadbetonu (m 3 /m 2 ) stropu Pojedynczy (1) Podwójny (2) Potrójny (3) Pojedynczy (1) Podwójny (2) Potrójny (3) 0,049 0,055 0, ,048 0,052 0, ,056 0,065 0, ,055 0,062 0, ,058 0,068 0, ,058 0,066 0, ,068 0,082 0, ,068 0,080 0, ,091 0,109 0, ,091 0,107 0, > Izolacja termiczna Współczynniki oporu przewodzenia ciepła Wysokość stropu (mm) R (m 2 K/W) R i +R+R R (m 2 K/W) ,19 0, ,26 0, ,26 0, ,32 0, ,33 0, ,40 0,65 > Izolacja akustyczna Przykład ocieplenia stropu pod nieogrzewanym poddaszem Wysokość stropu (mm) Akustyka stropu RECTOR pojedyncze belki R W (db) podwójne belki L nw (db) ,3 50,1 79, ,5 49,6 77, ,2 51,1 76, ,4 59,9 74, ,0,3 73, ,5 56,7 70,8 Przykład podłogi pływającej z użyciem styropianu akustycznego 33/30 mm W zależności od zastosowanego układu masa stropu wynosi 235 kg/m 2 lub więcej. Minimalne zużycie betonu wynosi 48l/m 2. 6

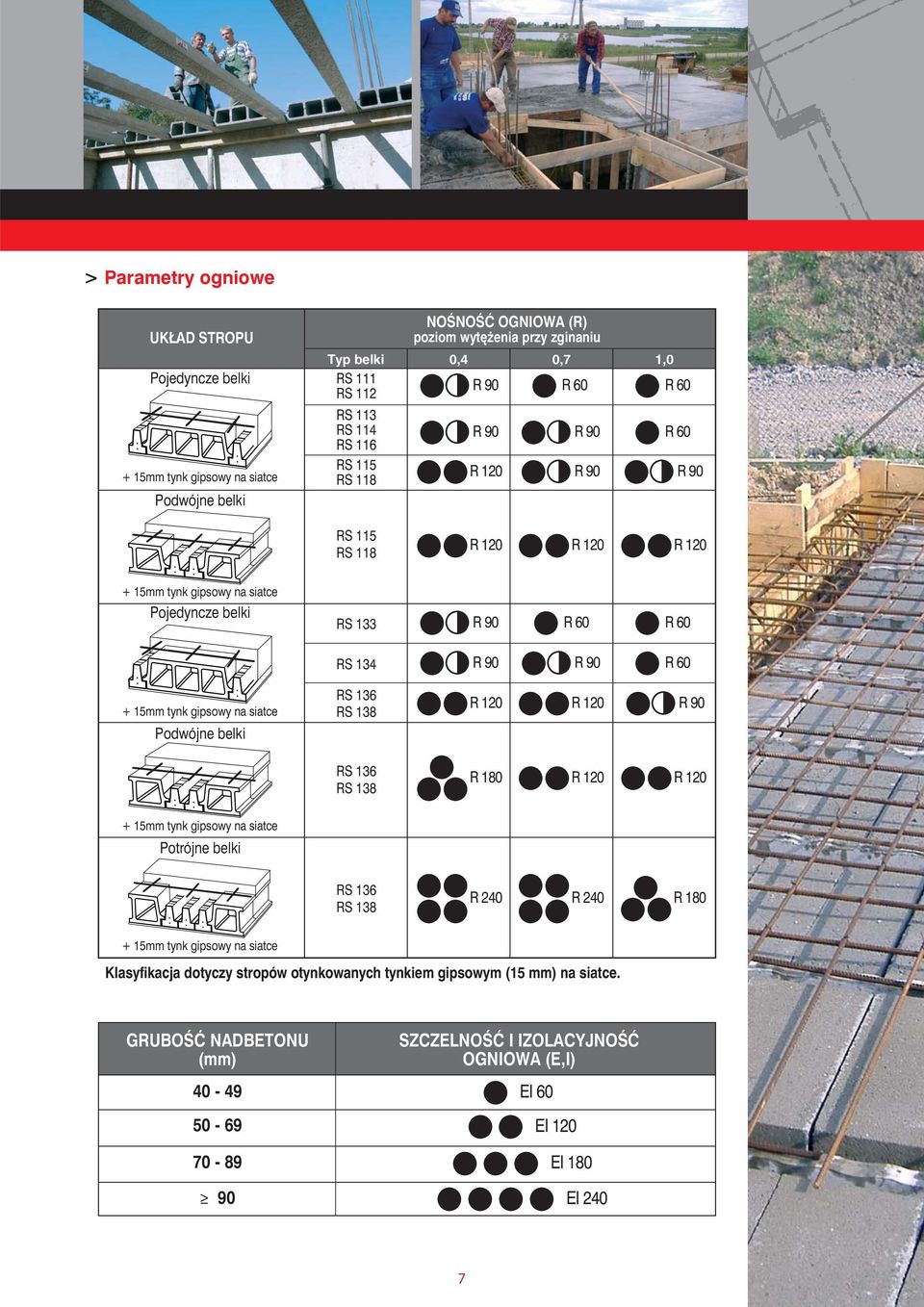

7 > Parametry ogniowe UKŁAD STROPU Pojedyncze belki Podwójne belki NOŚNOŚĆ OGNIOWA (R) poziom wytężenia przy zginaniu Typ belki 0,4 0,7 1,0 RS 111 R 90 R 60 R 60 RS 112 RS 113 RS 114 RS 116 RS 115 RS 118 R 90 R 90 R 60 R 90 R 90 RS 115 RS 118 Pojedyncze belki RS 133 R 90 R 60 R 60 RS 134 R 90 R 90 R 60 Podwójne belki RS 136 RS 138 R 90 RS 136 RS 138 R 180 Potrójne belki RS 136 RS 138 R 240 R 240 R 180 Klasyfikacja dotyczy stropów otynkowanych tynkiem gipsowym (15 mm) na siatce. GRUBOŚĆ NADBETONU (mm) SZCZELNOŚĆ I IZOLACYJNOŚĆ OGNIOWA (E,I) EI 60 EI 120 EI 180 EI 240 7

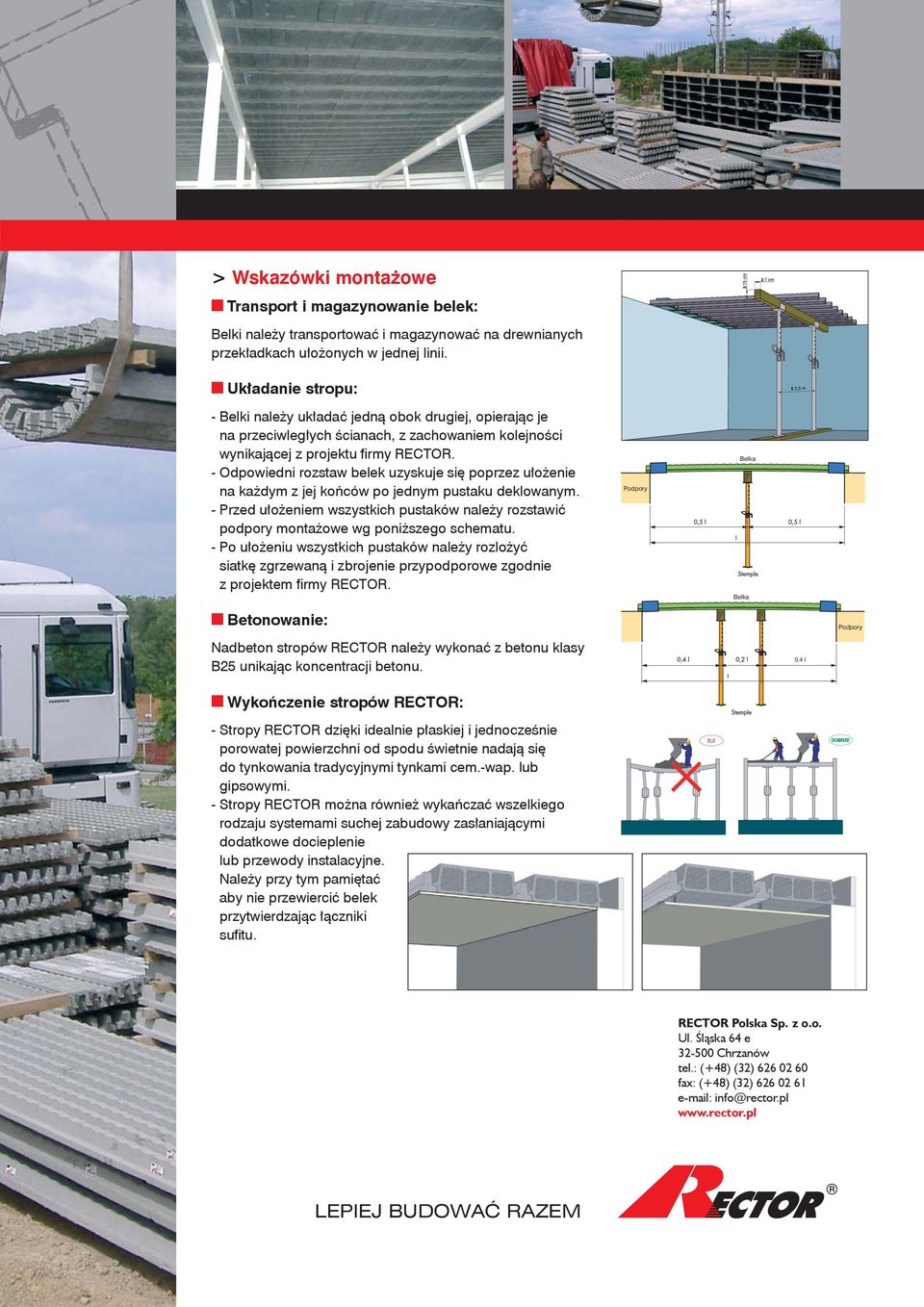

8 > Wskazówki montażowe n Transport i magazynowanie belek: Belki należy transportować i magazynować na drewnianych przekładkach ułożonych w jednej linii. n Układanie stropu: - Belki należy układać jedną obok drugiej, opierając je na przeciwległych ścianach, z zachowaniem kolejności wynikającej z projektu fi rmy RECTOR. - Odpowiedni rozstaw belek uzyskuje się poprzez ułożenie na każdym z jej końców po jednym pustaku deklowanym. - Przed ułożeniem wszystkich pustaków należy rozstawić podpory montażowe wg poniższego schematu. - Po ułożeniu wszystkich pustaków należy rozlożyć siatkę zgrzewaną i zbrojenie przypodporowe zgodnie z projektem fi rmy RECTOR. Podpory l Belka Belka n Betonowanie: Nadbeton stropów RECTOR należy wykonać z betonu klasy B25 unikając koncentracji betonu. n Wykończenie stropów RECTOR: - Stropy RECTOR dzięki idealnie płaskiej i jednocześnie porowatej powierzchni od spodu świetnie nadają się do tynkowania tradycyjnymi tynkami cem.-wap. lub gipsowymi. - Stropy RECTOR można również wykańczać wszelkiego rodzaju systemami suchej zabudowy zasłaniającymi dodatkowe docieplenie lub przewody instalacyjne. Należy przy tym pamiętać aby nie przewiercić belek przytwierdzając łączniki sufi tu. l 0,4 l Podpory RECTOR Polska Sp. z o.o. Ul. Śląska 64 e Chrzanów tel.: (+48) (32) fax: (+48) (32) info@rector.pl LEPIEJ BUDOWAÆ RAZEM
