1 > SYSTEM STROPOWY RECTOBETON PREZENTACJA CEBET Certyfi kat nr 1487-CPD-25/ZKP/10 Acanthus Aureus BUDMA Poznań 2009 Złoty Kask Bielsko-Biała 2006 Medal Targbud Katowice 2004 LEPIEJ BUDOWAÆ RAZEM

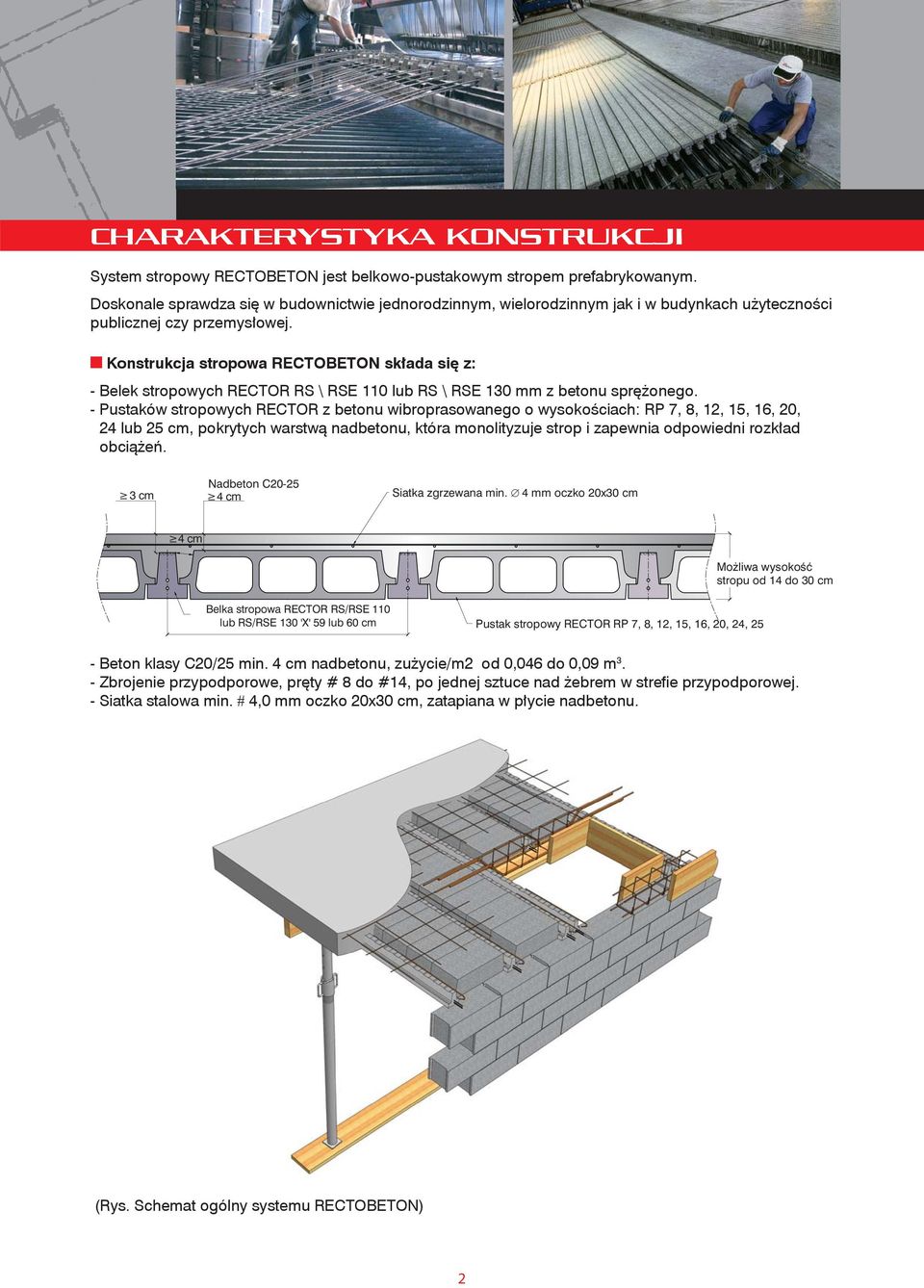

2 CHARAKTERYSTYKA KONSTRUKCJI System stropowy RECTOBETON jest belkowo-pustakowym stropem prefabrykowanym. Doskonale sprawdza się w budownictwie jednorodzinnym, wielorodzinnym jak i w budynkach użyteczności publicznej czy przemysłowej. n Konstrukcja stropowa RECTOBETON składa się z: - Belek stropowych RECTOR RS \ RSE 110 lub RS \ RSE 130 mm z betonu sprężonego. - Pustaków stropowych RECTOR z betonu wibroprasowanego o wysokościach: RP 7, 8, 12, 15, 16, 20, 24 lub 25 cm, pokrytych warstwą nadbetonu, która monolityzuje strop i zapewnia odpowiedni rozkład obciążeń. Nadbeton C20-25 ³ 3cm ³ 4 cm Siatka zgrzewana min. Æ 4 mm oczko 20x30 cm ³ 4 cm Mo liwa wysokoœæ stropu od 14 do 30 cm Belka stropowa RECTOR RS/RSE 110 lub RS/RSE 130 'X' 59 lub 60 cm Pustak stropowy RECTOR RP 7, 8, 12, 15, 16, 20, 24, 25 - Beton klasy C20/25 min. 4 cm nadbetonu, zużycie/m2 od 0,046 do 0,09 m 3. - Zbrojenie przypodporowe, pręty # 8 do #14, po jednej sztuce nad żebrem w strefi e przypodporowej. - Siatka stalowa min. 4,0 mm oczko 20x30 cm, zatapiana w płycie nadbetonu. (Rys. Schemat ogólny systemu RECTOBETON) 2

3 ZALETY SYSTEMU Szeroka gama sprężonych belek o doskonałych właściwościach konstrukcyjnych: beton belek bez mikro-pęknięć, zredukowana grubość stropu, zapobieganie powstawaniu nierówności i zarysowań w posadzkach. Doskonałe parametry konstrukcyjne umożliwiające przenoszenie znacznych obciążeń przy dużych rozpiętościach: niski ciężar własny w stosunku do osiąganych parametrów nośności, mniejsza ilość podpór montażowych, brak deformacji pomiędzy podporami. Belki lekkie i sztywne pozwalające na oszczędność czasu na budowie: możliwość ręcznego przenoszenia belek i pustaków, proste i szybkie wykonanie, łatwy i bezpieczny transport na budowie. Większa nośność lub niższa wysokość konstrukcyjna od innych stropów gęstożebrowych, wysokość stropu już od 14 cm. Obniżenie kosztów budowy: zmniejszenie nakładów inwestycyjnych w zakresie żeber konstrukcyjnych, podpór montażowych i szalunków, mocno zredukowana objętość nadbetonu, oszczędność na dodatkowych materiałach. NOWOCZESNE PROJEKTOWANIE I WSPARCIE TECHNICZNE n Zapewniamy: - Bezpłatne projektowanie stropów. - Bezpłatne doradztwo techniczne. - Nadzór techniczny i szkolenie na budowie - Pomoc w organizacji transportu. Opracowane przez RECTOR oprogramowanie EURYDICE jest nowoczesnym i skutecznym narzędziem wykorzystywanym przez konstruktorów do analizy i wymiarowania stropów gęstożebrowych RECTOR. Program posiada możliwość współpracy z programami do wykonywania dokumentacji rysunkowej (format dxf). 3

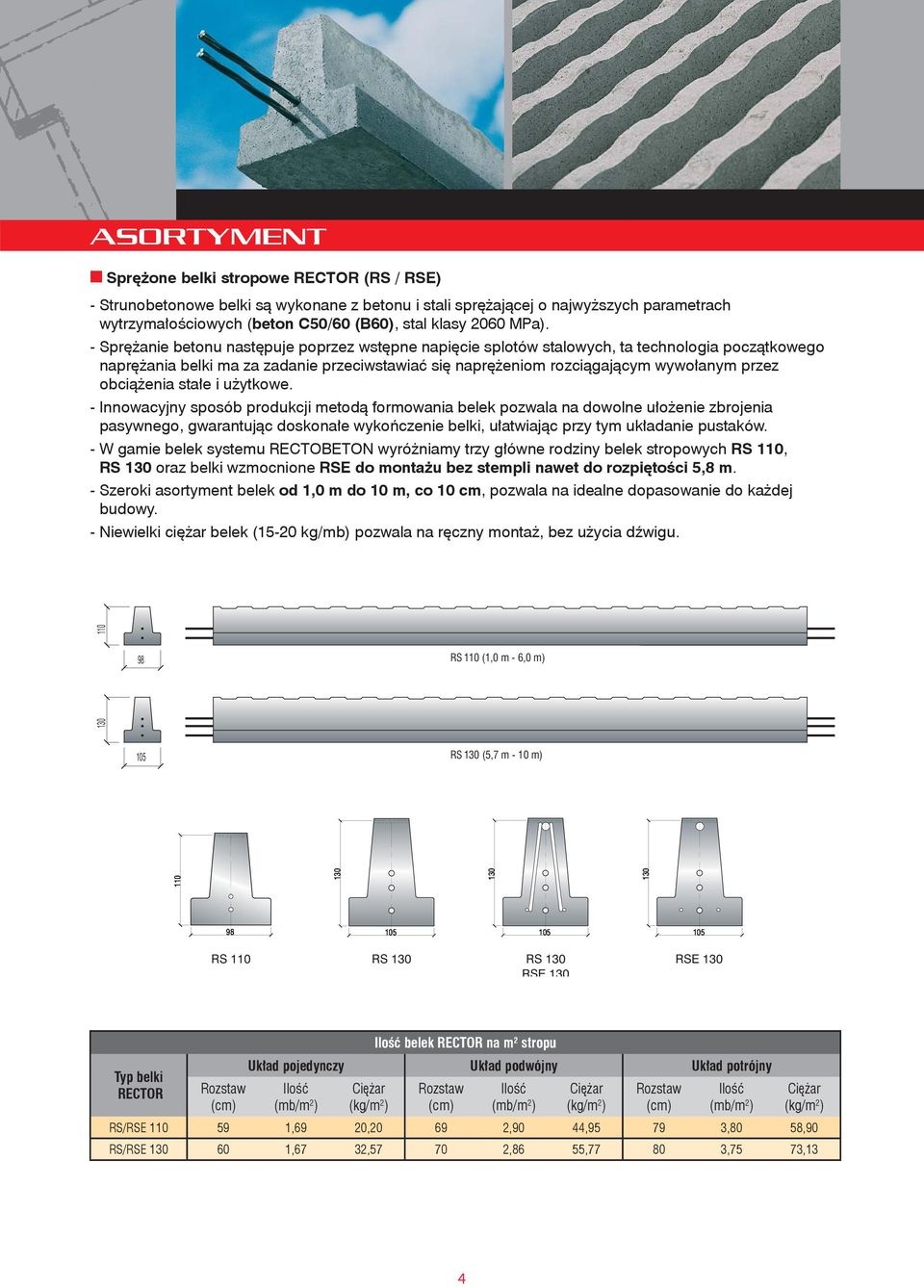

4 ASORTYMENT n Sprężone belki stropowe RECTOR (RS / RSE) - Strunobetonowe belki są wykonane z betonu i stali sprężającej o najwyższych parametrach wytrzymałościowych (beton C50/60 (B60), stal klasy 2060 MPa). - Sprężanie betonu następuje poprzez wstępne napięcie splotów stalowych, ta technologia początkowego naprężania belki ma za zadanie przeciwstawiać się naprężeniom rozciągającym wywołanym przez obciążenia stałe i użytkowe. - Innowacyjny sposób produkcji metodą formowania belek pozwala na dowolne ułożenie zbrojenia pasywnego, gwarantując doskonałe wykończenie belki, ułatwiając przy tym układanie pustaków. - W gamie belek systemu RECTOBETON wyróżniamy trzy główne rodziny belek stropowych, oraz belki wzmocnione RSE do montażu bez stempli nawet do rozpiętości 5,8 m. - Szeroki asortyment belek od 1,0 m do 10 m, co 10 cm, pozwala na idealne dopasowanie do każdej budowy. - Niewielki ciężar belek (15-20 kg/mb) pozwala na ręczny montaż, bez użycia dźwigu. (1,0 m - 6,0 m) (5,7 m - 10 m) RSE 130 RSE 130 Typ belki RECTOR Rozstaw (cm) belek RECTOR na m 2 stropu Układ pojedynczy Układ podwójny Układ potrójny (mb/m 2 ) Rozstaw (cm) (mb/m 2 ) Rozstaw (cm) (mb/m 2 ) RS/RSE ,69 20, ,90 44, ,80 58,90 RS/RSE ,67 32, ,86 55, ,75 73,13 4

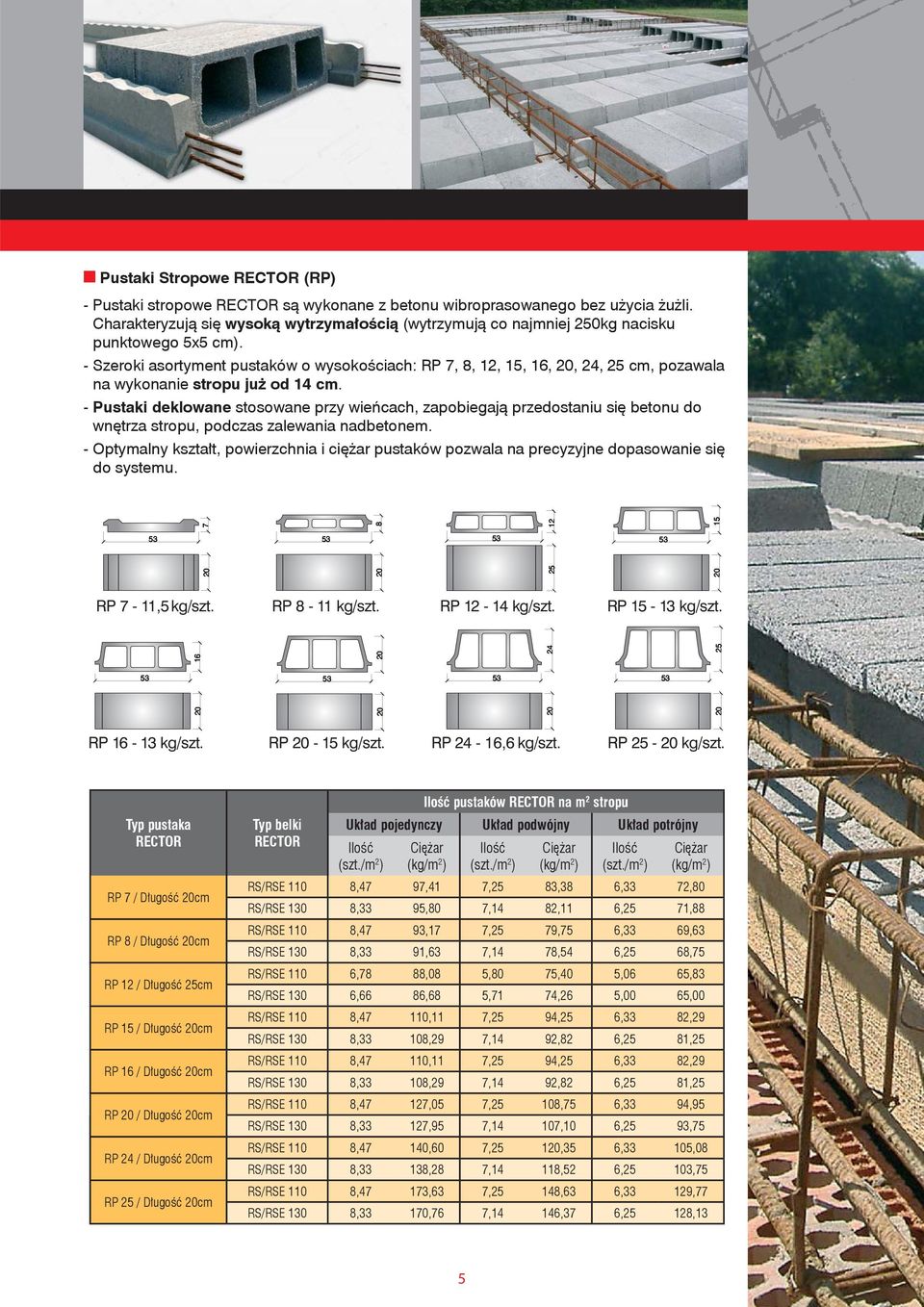

5 n Pustaki Stropowe RECTOR (RP) - Pustaki stropowe RECTOR są wykonane z betonu wibroprasowanego bez użycia żużli. Charakteryzują się wysoką wytrzymałością (wytrzymują co najmniej 250kg nacisku punktowego 5x5 cm). - Szeroki asortyment pustaków o wysokościach: RP 7, 8, 12, 15, 16, 20, 24, 25 cm, pozawala na wykonanie stropu już od 14 cm. - Pustaki deklowane stosowane przy wieńcach, zapobiegają przedostaniu się betonu do wnętrza stropu, podczas zalewania nadbetonem. - Optymalny kształt, powierzchnia i ciężar pustaków pozwala na precyzyjne dopasowanie się do systemu RP 7-11,5kg/szt. RP8-11kg/szt. RP12-14kg/szt. RP15-13kg/szt RP16-13kg/szt. RP20-15kg/szt. RP 24-16,6 kg/szt. RP25-20kg/szt. Typ pustaka RECTOR RP 7 / Długość 20cm RP 8 / Długość 20cm RP 12 / Długość 25cm RP 15 / Długość 20cm RP 16 / Długość 20cm RP 20 / Długość 20cm RP 24 / Długość 20cm RP 25 / Długość 20cm Typ belki RECTOR pustaków RECTOR na m 2 stropu Układ pojedynczy Układ podwójny Układ potrójny (szt./m 2 ) (szt./m 2 ) (szt./m 2 ) RS/RSE 110 8,47 97,41 7,25 83,38 6,33 72,80 RS/RSE 130 8,33 95,80 7,14 82,11 6,25 71,88 RS/RSE 110 8,47 93,17 7,25 79,75 6,33 69,63 RS/RSE 130 8,33 91,63 7,14 78,54 6,25 68,75 RS/RSE 110 6,78 88,08 5,80 75,40 5,06 65,83 RS/RSE 130 6,66 86,68 5,71 74,26 5,00 65,00 RS/RSE 110 8,47 110,11 7,25 94,25 6,33 82,29 RS/RSE 130 8,33 108,29 7,14 92,82 6,25 81,25 RS/RSE 110 8,47 110,11 7,25 94,25 6,33 82,29 RS/RSE 130 8,33 108,29 7,14 92,82 6,25 81,25 RS/RSE 110 8,47 127,05 7,25 108,75 6,33 94,95 RS/RSE 130 8,33 127,95 7,14 107,10 6,25 93,75 RS/RSE 110 8,47 140,60 7,25 120,35 6,33 105,08 RS/RSE 130 8,33 138,28 7,14 118,52 6,25 103,75 RS/RSE 110 8,47 173,63 7,25 148,63 6,33 129,77 RS/RSE 130 8,33 170,76 7,14 146,37 6,25 128,13 5

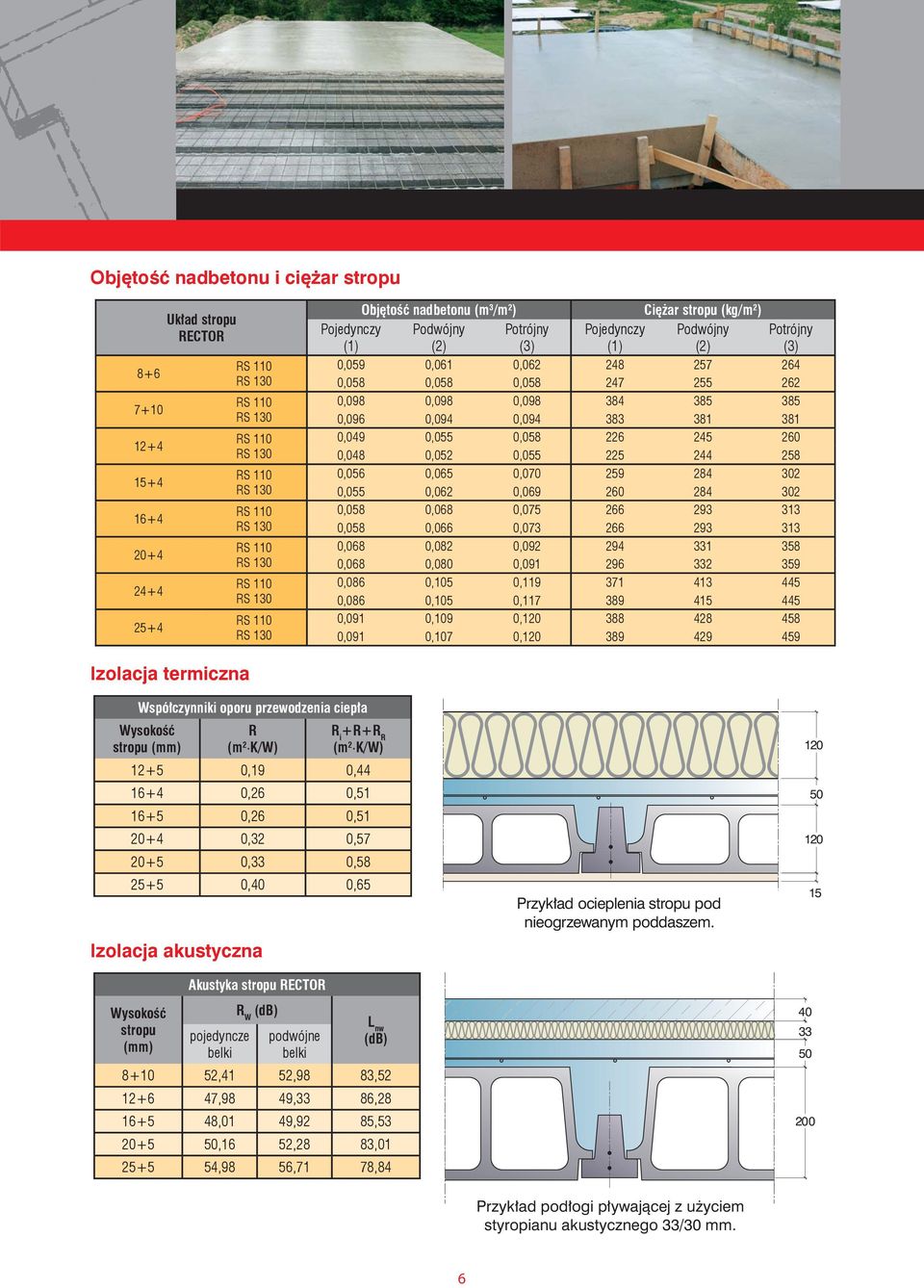

6 Objętość nadbetonu i ciężar stropu Układ stropu RECTOR Objętość nadbetonu (m 3 /m 2 ) stropu Pojedynczy (1) Podwójny (2) Potrójny (3) Pojedynczy (1) Podwójny (2) Potrójny (3) 0,059 0,061 0, ,058 0,058 0, ,098 0,098 0, ,096 0,094 0, ,049 0,055 0, ,048 0,052 0, ,056 0,065 0, ,055 0,062 0, ,058 0,068 0, ,058 0,066 0, ,068 0,082 0, ,068 0,080 0, ,086 0,105 0, ,086 0,105 0, ,091 0,109 0, ,091 0,107 0, Izolacja termiczna Współczynniki oporu przewodzenia ciepła Wysokość stropu (mm) R (m 2 K/W) R i +R+R R (m 2 K/W) ,19 0, ,26 0, ,26 0, ,32 0, ,33 0, ,40 0,65 Izolacja akustyczna Wysokość stropu (mm) Akustyka stropu RECTOR pojedyncze belki R W (db) podwójne belki L nw (db) ,41 52,98 83, ,98 49,33 86, ,01 49,92 85, ,16 52,28 83, ,98 56,71 78,84 Przykład ocieplenia stropu pod nieogrzewanym poddaszem. Przykład podłogi pływającej z użyciem styropianu akustycznego 33/30 mm

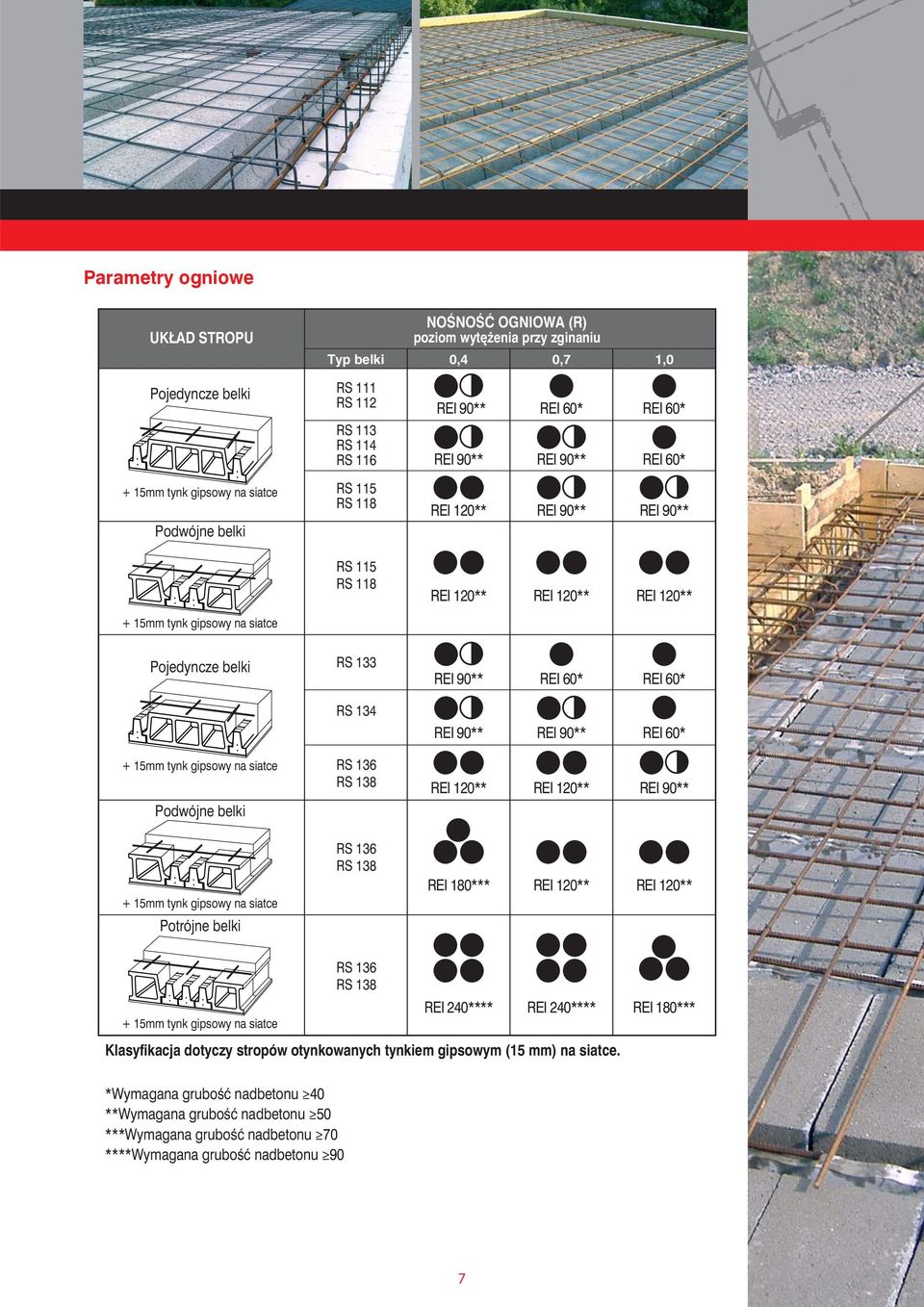

7 Parametry ogniowe UKŁAD STROPU NOŚNOŚĆ OGNIOWA (R) poziom wytężenia przy zginaniu Typ belki 0,4 0,7 1,0 Pojedyncze belki RS 111 RS 112 RS 113 RS 114 RS 116 Podwójne belki RS 115 RS 118 REI 120** RS 115 RS 118 REI 120** REI 120** REI 120** Pojedyncze belki RS 133 RS 134 Podwójne belki RS 136 RS 138 REI 120** REI 120** Potrójne belki RS 136 RS 138 REI 180*** REI 120** REI 120** RS 136 RS 138 REI 240**** REI 240**** Klasyfikacja dotyczy stropów otynkowanych tynkiem gipsowym (15 mm) na siatce. REI 180*** *Wymagana grubość nadbetonu 40 **Wymagana grubość nadbetonu 50 ***Wymagana grubość nadbetonu 70 ****Wymagana grubość nadbetonu 90 7

8 WSKAZÓWKI MONTA OWE n Transport i magazynowanie belek: Belki należy transportować i magazynować na drewnianych przekładkach ułożonych w jednej linii. n Układanie stropu: - Belki należy układać jedną obok drugiej, opierając je na przeciwległych ścianach, z zachowaniem kolejności wynikającej z projektu fi rmy RECTOR. - Odpowiedni rozstaw belek uzyskuje się poprzez ułożenie na każdym z jej końców po jednym pustaku deklowanym. - Przed ułożeniem wszystkich pustaków należy rozstawić podpory montażowe wg poniższego schematu. - Po ułożeniu wszystkich pustaków należy rozlożyć siatkę zgrzewaną i zbrojenie przypodporowe zgodnie z projektem fi rmy RECTOR. n Betonowanie: Podpory l Belka Belka Nadbeton stropów RECTOR należy wykonać z betonu klasy C20/C25 unikając koncentracji betonu. 0,4 l Podpory n Wykończenie stropów RECTOR: l - Stropy RECTOR dzięki idealnie płaskiej i jednocześnie porowatej powierzchni od spodu świetnie nadają się do tynkowania tradycyjnymi tynkami cem.-wap. lub gipsowymi. - Stropy RECTOR można również wykańczać wszelkiego rodzaju systemami suchej zabudowy zasłaniającymi dodatkowe docieplenie lub przewody instalacyjne. Należy przy tym pamiętać aby nie przewiercić belek przytwierdzając łączniki sufi tu. LEPIEJ BUDOWAÆ RAZEM RECTOR Polska Sp. z o.o., Ul. Śląska 64 e, Chrzanów tel.: (+48) (32) , fax: (+48) (32) , info@rector.pl
