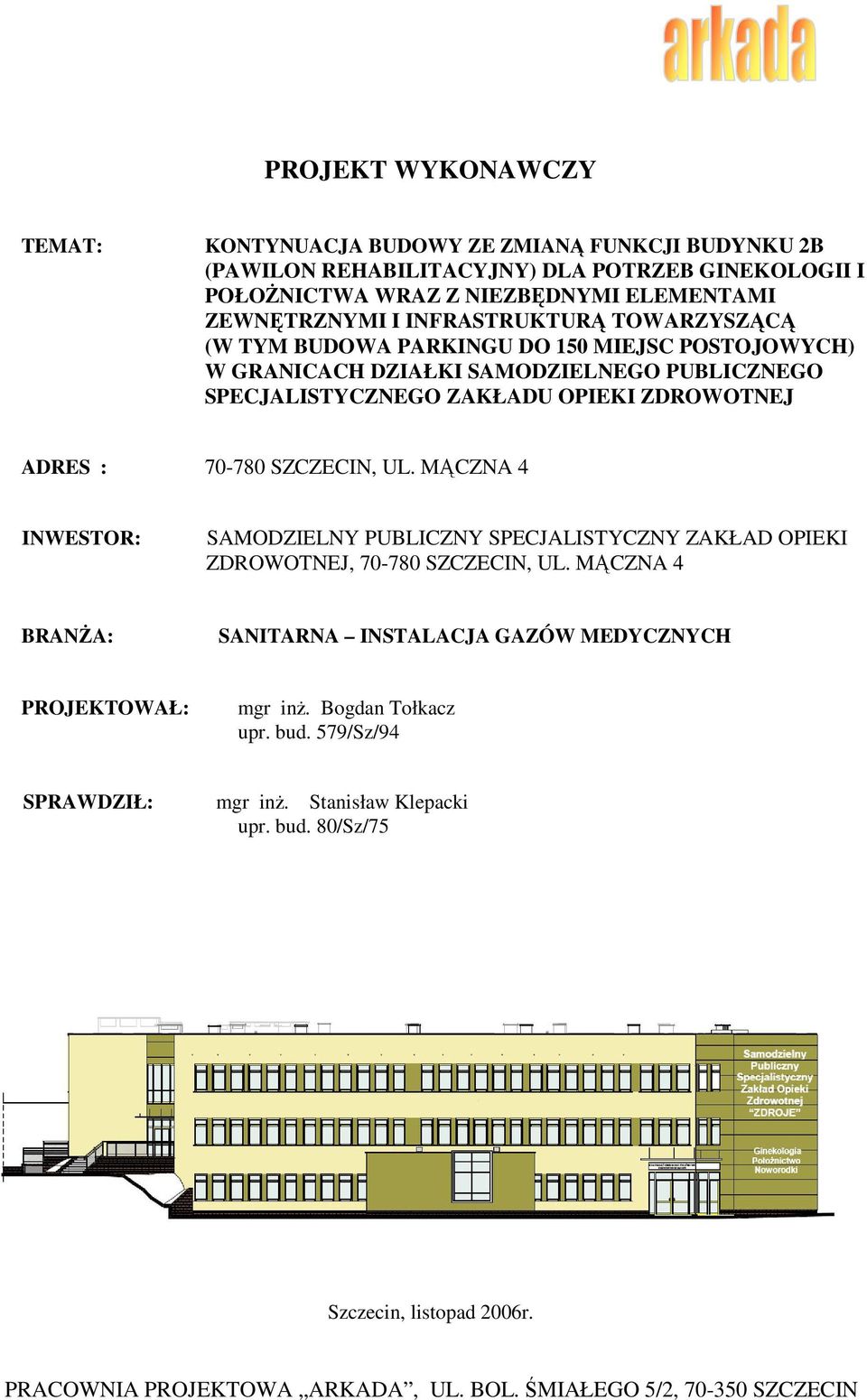

1 PROJEKT WYKONAWCZY TEMAT: KONTYNUACJA BUDOWY ZE ZMIAN FUNKCJI BUDYNKU 2B (PAWILON REHABILITACYJNY) DLA POTRZEB GINEKOLOGII I POŁONICTWA WRAZ Z NIEZBDNYMI ELEMENTAMI ZEWNTRZNYMI I INFRASTRUKTUR TOWARZYSZC (W TYM BUDOWA PARKINGU DO 150 MIEJSC POSTOJOWYCH) W GRANICACH DZIAŁKI SAMODZIELNEGO PUBLICZNEGO SPECJALISTYCZNEGO ZAKŁADU OPIEKI ZDROWOTNEJ ADRES : SZCZECIN, UL. MCZNA 4 INWESTOR: SAMODZIELNY PUBLICZNY SPECJALISTYCZNY ZAKŁAD OPIEKI ZDROWOTNEJ, SZCZECIN, UL. MCZNA 4 BRANA: SANITARNA INSTALACJA GAZÓW MEDYCZNYCH PROJEKTOWAŁ: mgr in. Bogdan Tołkacz upr. bud. 579/Sz/94 SPRAWDZIŁ: mgr in. Stanisław Klepacki upr. bud. 80/Sz/75 Szczecin, listopad 2006r. PRACOWNIA PROJEKTOWA ARKADA, UL. BOL. MIAŁEGO 5/2, SZCZECIN

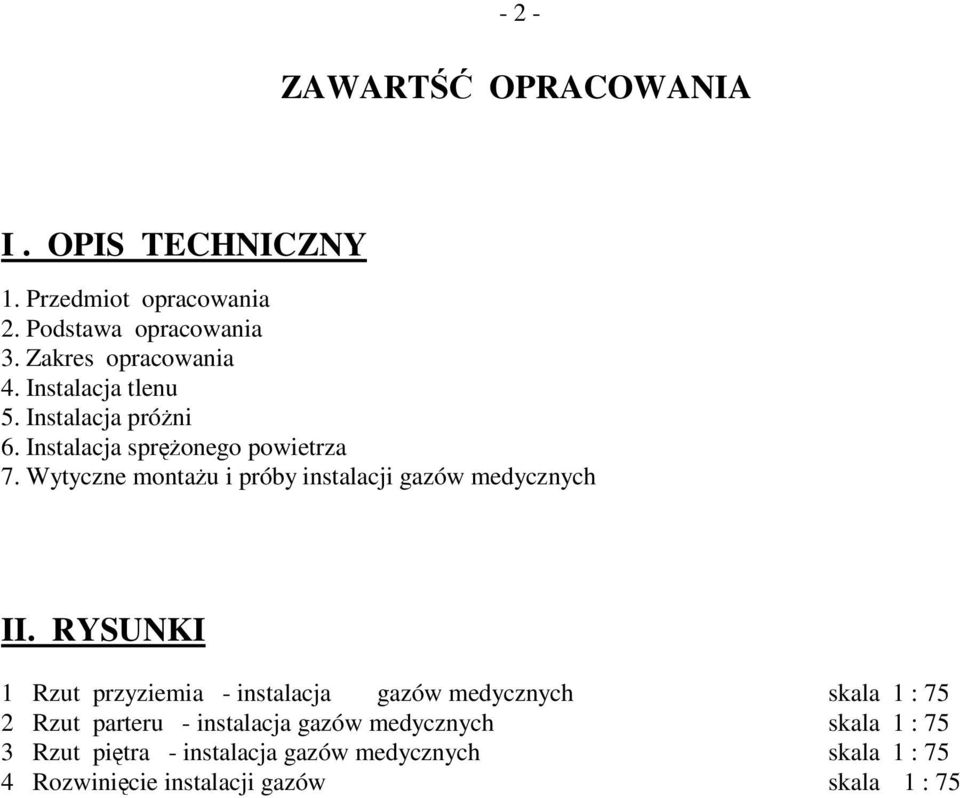

2 - 2 - ZAWART OPRACOWANIA I. OPIS TECHNICZNY 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Instalacja tlenu 5. Instalacja próni 6. Instalacja spronego powietrza 7. Wytyczne montau i próby instalacji gazów medycznych II. RYSUNKI 1 Rzut przyziemia - instalacja gazów medycznych skala 1 : 75 2 Rzut parteru - instalacja gazów medycznych skala 1 : 75 3 Rzut pitra - instalacja gazów medycznych skala 1 : 75 4 Rozwinicie instalacji gazów skala 1 : 75

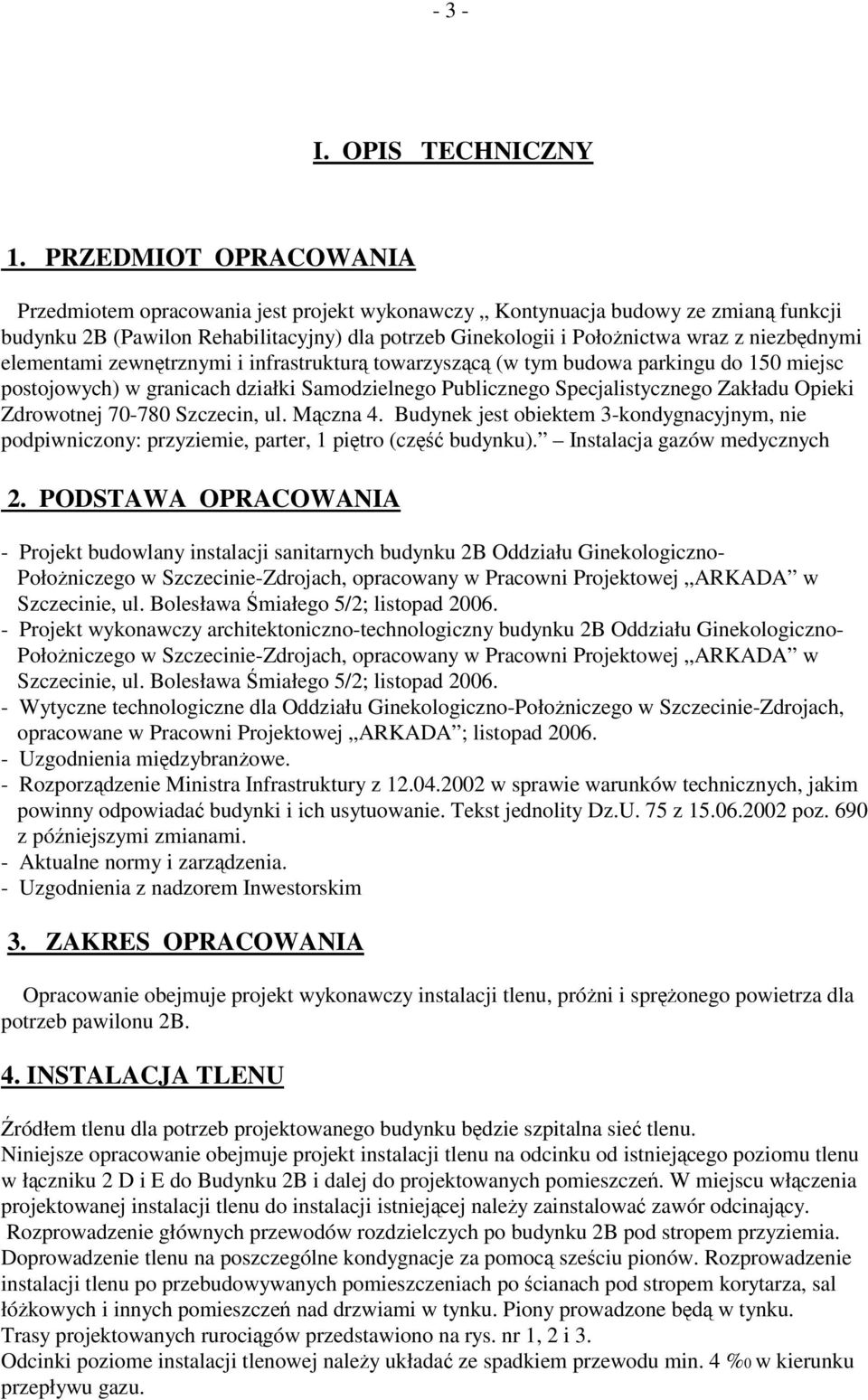

3 - 3 - I. OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy Kontynuacja budowy ze zmian funkcji budynku 2B (Pawilon Rehabilitacyjny) dla potrzeb Ginekologii i Połonictwa wraz z niezbdnymi elementami zewntrznymi i infrastruktur towarzyszc (w tym budowa parkingu do 150 miejsc postojowych) w granicach działki Samodzielnego Publicznego Specjalistycznego Zakładu Opieki Zdrowotnej Szczecin, ul. Mczna 4. Budynek jest obiektem 3-kondygnacyjnym, nie podpiwniczony: przyziemie, parter, 1 pitro (cz budynku). Instalacja gazów medycznych 2. PODSTAWA OPRACOWANIA - Projekt budowlany instalacji sanitarnych budynku 2B Oddziału Ginekologiczno- Połoniczego w Szczecinie-Zdrojach, opracowany w Pracowni Projektowej ARKADA w Szczecinie, ul. Bolesława miałego 5/2; listopad Projekt wykonawczy architektoniczno-technologiczny budynku 2B Oddziału Ginekologiczno- Połoniczego w Szczecinie-Zdrojach, opracowany w Pracowni Projektowej ARKADA w Szczecinie, ul. Bolesława miałego 5/2; listopad Wytyczne technologiczne dla Oddziału Ginekologiczno-Połoniczego w Szczecinie-Zdrojach, opracowane w Pracowni Projektowej ARKADA ; listopad Uzgodnienia midzybranowe. - Rozporzdzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie. Tekst jednolity Dz.U. 75 z poz. 690 z póniejszymi zmianami. - Aktualne normy i zarzdzenia. - Uzgodnienia z nadzorem Inwestorskim 3. ZAKRES OPRACOWANIA Opracowanie obejmuje projekt wykonawczy instalacji tlenu, próni i spronego powietrza dla potrzeb pawilonu 2B. 4. INSTALACJA TLENU ródłem tlenu dla potrzeb projektowanego budynku bdzie szpitalna sie tlenu. Niniejsze opracowanie obejmuje projekt instalacji tlenu na odcinku od istniejcego poziomu tlenu w łczniku 2 D i E do Budynku 2B i dalej do projektowanych pomieszcze. W miejscu włczenia projektowanej instalacji tlenu do instalacji istniejcej naley zainstalowa zawór odcinajcy. Rozprowadzenie głównych przewodów rozdzielczych po budynku 2B pod stropem przyziemia. Doprowadzenie tlenu na poszczególne kondygnacje za pomoc szeciu pionów. Rozprowadzenie instalacji tlenu po przebudowywanych pomieszczeniach po cianach pod stropem korytarza, sal łókowych i innych pomieszcze nad drzwiami w tynku. Piony prowadzone bd w tynku. Trasy projektowanych rurocigów przedstawiono na rys. nr 1, 2 i 3. Odcinki poziome instalacji tlenowej naley układa ze spadkiem przewodu min. 4 %0 w kierunku przepływu gazu.

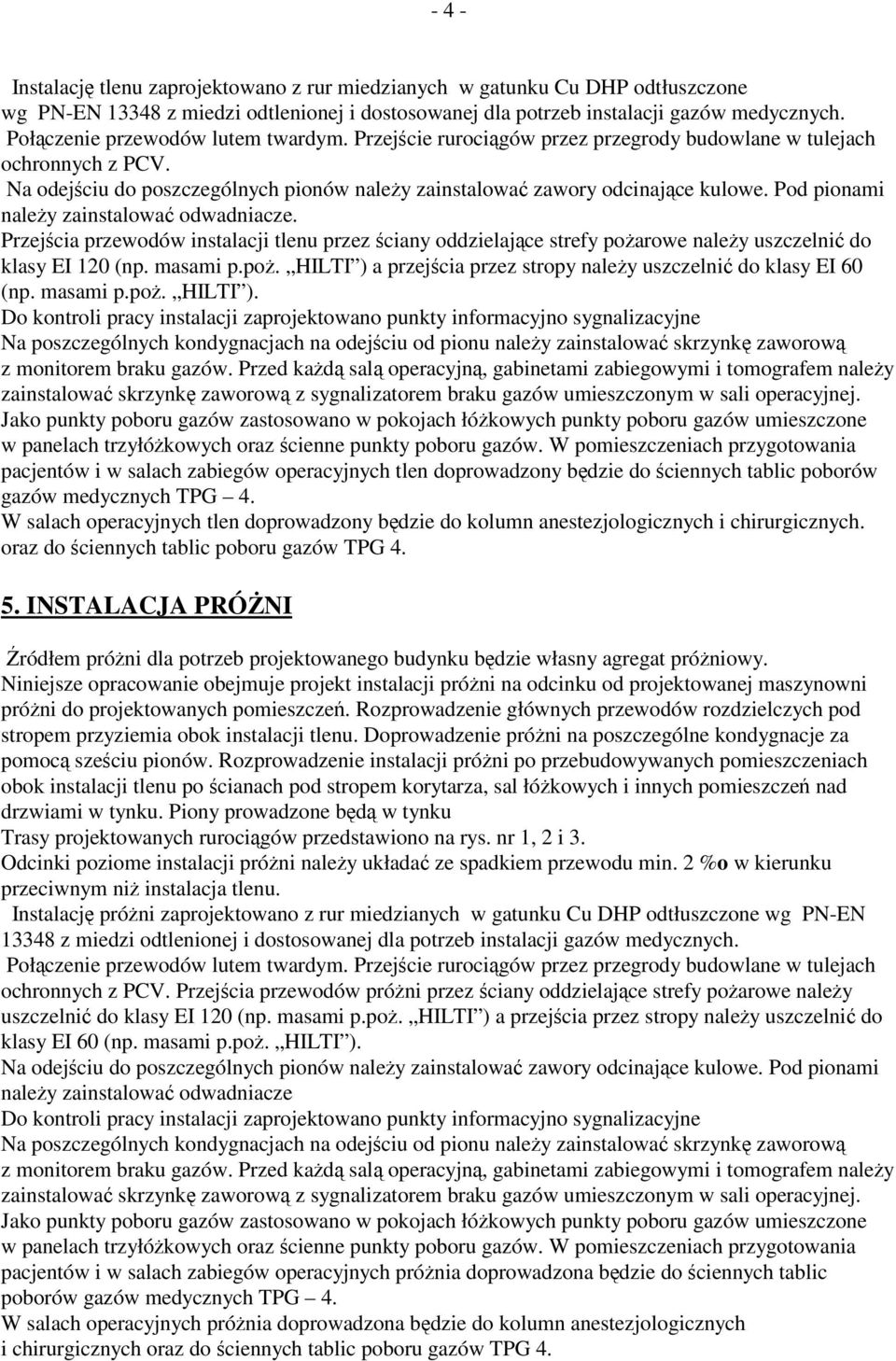

4 - 4 - Instalacj tlenu zaprojektowano z rur miedzianych w gatunku Cu DHP odtłuszczone wg PN-EN z miedzi odtlenionej i dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. Na odejciu do poszczególnych pionów naley zainstalowa zawory odcinajce kulowe. Pod pionami naley zainstalowa odwadniacze. Przejcia przewodów instalacji tlenu przez ciany oddzielajce strefy poarowe naley uszczelni do klasy EI 120 (np. masami p.po. HILTI ) a przejcia przez stropy naley uszczelni do klasy EI 60 (np. masami p.po. HILTI ). Do kontroli pracy instalacji zaprojektowano punkty informacyjno sygnalizacyjne Na poszczególnych kondygnacjach na odejciu od pionu naley zainstalowa skrzynk zaworow z monitorem braku gazów. Przed kad sal operacyjn, gabinetami zabiegowymi i tomografem naley zainstalowa skrzynk zaworow z sygnalizatorem braku gazów umieszczonym w sali operacyjnej. Jako punkty poboru gazów zastosowano w pokojach łókowych punkty poboru gazów umieszczone w panelach trzyłókowych oraz cienne punkty poboru gazów. W pomieszczeniach przygotowania pacjentów i w salach zabiegów operacyjnych tlen doprowadzony bdzie do ciennych tablic poborów gazów medycznych TPG 4. W salach operacyjnych tlen doprowadzony bdzie do kolumn anestezjologicznych i chirurgicznych. oraz do ciennych tablic poboru gazów TPG INSTALACJA PRÓNI ródłem próni dla potrzeb projektowanego budynku bdzie własny agregat próniowy. Niniejsze opracowanie obejmuje projekt instalacji próni na odcinku od projektowanej maszynowni próni do projektowanych pomieszcze. Rozprowadzenie głównych przewodów rozdzielczych pod stropem przyziemia obok instalacji tlenu. Doprowadzenie próni na poszczególne kondygnacje za pomoc szeciu pionów. Rozprowadzenie instalacji próni po przebudowywanych pomieszczeniach obok instalacji tlenu po cianach pod stropem korytarza, sal łókowych i innych pomieszcze nad drzwiami w tynku. Piony prowadzone bd w tynku Trasy projektowanych rurocigów przedstawiono na rys. nr 1, 2 i 3. Odcinki poziome instalacji próni naley układa ze spadkiem przewodu min. 2 %o w kierunku przeciwnym ni instalacja tlenu. Instalacj próni zaprojektowano z rur miedzianych w gatunku Cu DHP odtłuszczone wg PN-EN z miedzi odtlenionej i dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. Przejcia przewodów próni przez ciany oddzielajce strefy poarowe naley uszczelni do klasy EI 120 (np. masami p.po. HILTI ) a przejcia przez stropy naley uszczelni do klasy EI 60 (np. masami p.po. HILTI ). Na odejciu do poszczególnych pionów naley zainstalowa zawory odcinajce kulowe. Pod pionami naley zainstalowa odwadniacze Do kontroli pracy instalacji zaprojektowano punkty informacyjno sygnalizacyjne Na poszczególnych kondygnacjach na odejciu od pionu naley zainstalowa skrzynk zaworow z monitorem braku gazów. Przed kad sal operacyjn, gabinetami zabiegowymi i tomografem naley zainstalowa skrzynk zaworow z sygnalizatorem braku gazów umieszczonym w sali operacyjnej. Jako punkty poboru gazów zastosowano w pokojach łókowych punkty poboru gazów umieszczone w panelach trzyłókowych oraz cienne punkty poboru gazów. W pomieszczeniach przygotowania pacjentów i w salach zabiegów operacyjnych prónia doprowadzona bdzie do ciennych tablic poborów gazów medycznych TPG 4. W salach operacyjnych prónia doprowadzona bdzie do kolumn anestezjologicznych i chirurgicznych oraz do ciennych tablic poboru gazów TPG 4.

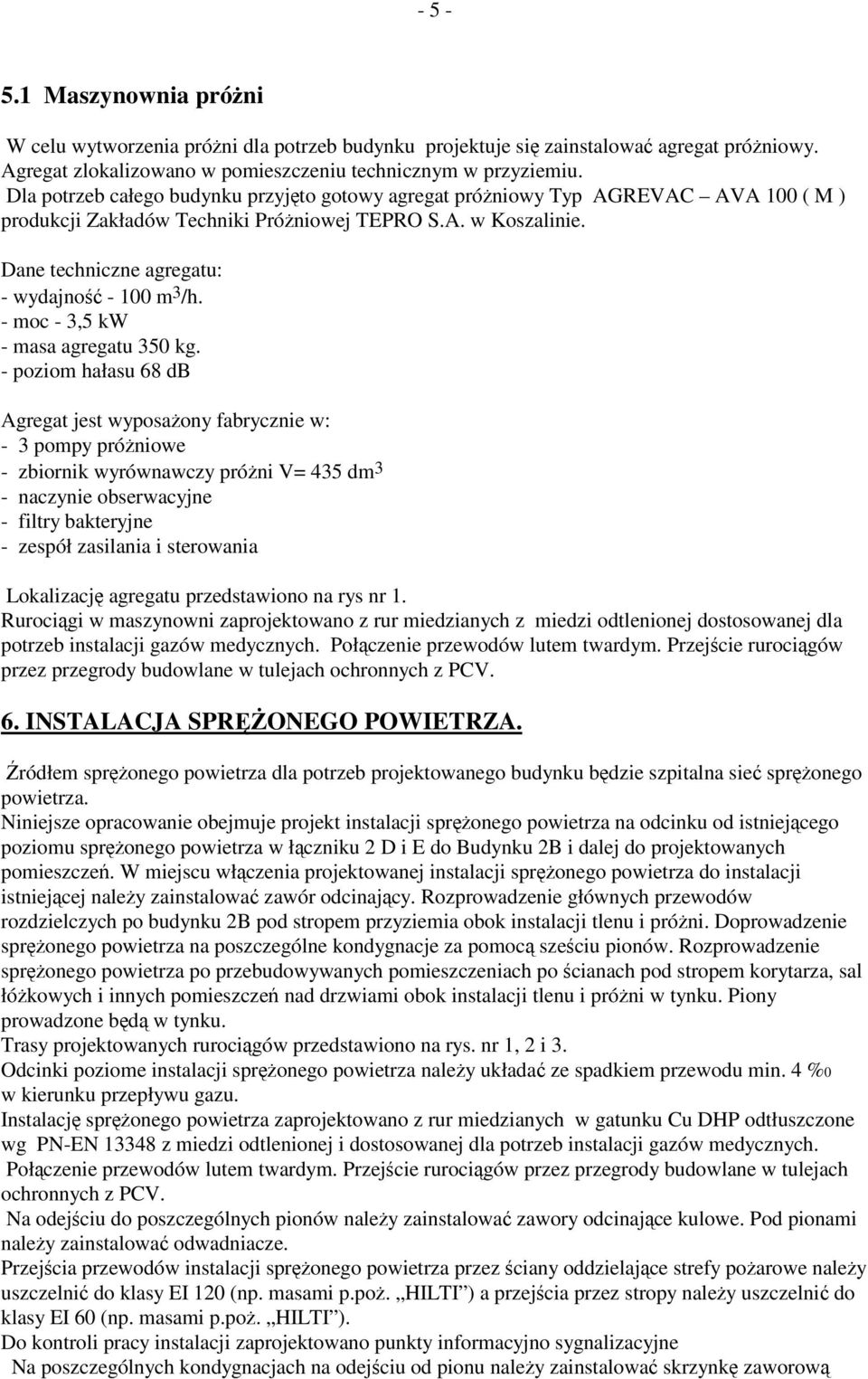

5 Maszynownia próni W celu wytworzenia próni dla potrzeb budynku projektuje si zainstalowa agregat próniowy. Agregat zlokalizowano w pomieszczeniu technicznym w przyziemiu. Dla potrzeb całego budynku przyjto gotowy agregat próniowy Typ AGREVAC AVA 100 ( M ) produkcji Zakładów Techniki Próniowej TEPRO S.A. w Koszalinie. Dane techniczne agregatu: - wydajno m 3 /h. - moc - 3,5 kw - masa agregatu 350 kg. - poziom hałasu 68 db Agregat jest wyposaony fabrycznie w: - 3 pompy próniowe - zbiornik wyrównawczy próni V= 435 dm 3 - naczynie obserwacyjne - filtry bakteryjne - zespół zasilania i sterowania Lokalizacj agregatu przedstawiono na rys nr 1. Rurocigi w maszynowni zaprojektowano z rur miedzianych z miedzi odtlenionej dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. 6. INSTALACJA SPRONEGO POWIETRZA. ródłem spronego powietrza dla potrzeb projektowanego budynku bdzie szpitalna sie spronego powietrza. Niniejsze opracowanie obejmuje projekt instalacji spronego powietrza na odcinku od istniejcego poziomu spronego powietrza w łczniku 2 D i E do Budynku 2B i dalej do projektowanych pomieszcze. W miejscu włczenia projektowanej instalacji spronego powietrza do instalacji istniejcej naley zainstalowa zawór odcinajcy. Rozprowadzenie głównych przewodów rozdzielczych po budynku 2B pod stropem przyziemia obok instalacji tlenu i próni. Doprowadzenie spronego powietrza na poszczególne kondygnacje za pomoc szeciu pionów. Rozprowadzenie spronego powietrza po przebudowywanych pomieszczeniach po cianach pod stropem korytarza, sal łókowych i innych pomieszcze nad drzwiami obok instalacji tlenu i próni w tynku. Piony prowadzone bd w tynku. Trasy projektowanych rurocigów przedstawiono na rys. nr 1, 2 i 3. Odcinki poziome instalacji spronego powietrza naley układa ze spadkiem przewodu min. 4 %0 w kierunku przepływu gazu. Instalacj spronego powietrza zaprojektowano z rur miedzianych w gatunku Cu DHP odtłuszczone wg PN-EN z miedzi odtlenionej i dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. Na odejciu do poszczególnych pionów naley zainstalowa zawory odcinajce kulowe. Pod pionami naley zainstalowa odwadniacze. Przejcia przewodów instalacji spronego powietrza przez ciany oddzielajce strefy poarowe naley uszczelni do klasy EI 120 (np. masami p.po. HILTI ) a przejcia przez stropy naley uszczelni do klasy EI 60 (np. masami p.po. HILTI ). Do kontroli pracy instalacji zaprojektowano punkty informacyjno sygnalizacyjne Na poszczególnych kondygnacjach na odejciu od pionu naley zainstalowa skrzynk zaworow

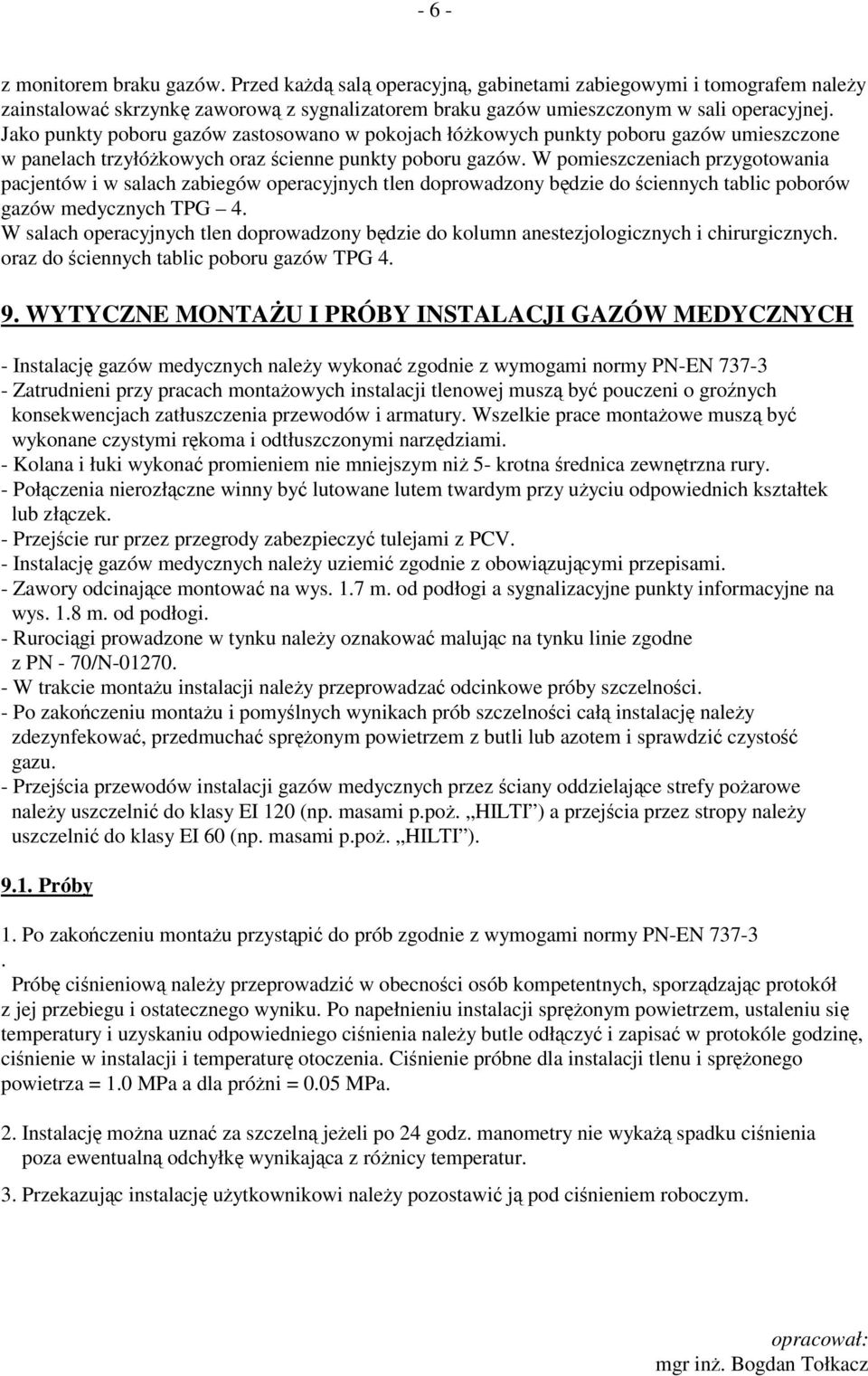

6 - 6 - z monitorem braku gazów. Przed kad sal operacyjn, gabinetami zabiegowymi i tomografem naley zainstalowa skrzynk zaworow z sygnalizatorem braku gazów umieszczonym w sali operacyjnej. Jako punkty poboru gazów zastosowano w pokojach łókowych punkty poboru gazów umieszczone w panelach trzyłókowych oraz cienne punkty poboru gazów. W pomieszczeniach przygotowania pacjentów i w salach zabiegów operacyjnych tlen doprowadzony bdzie do ciennych tablic poborów gazów medycznych TPG 4. W salach operacyjnych tlen doprowadzony bdzie do kolumn anestezjologicznych i chirurgicznych. oraz do ciennych tablic poboru gazów TPG WYTYCZNE MONTAU I PRÓBY INSTALACJI GAZÓW MEDYCZNYCH - Instalacj gazów medycznych naley wykona zgodnie z wymogami normy PN-EN Zatrudnieni przy pracach montaowych instalacji tlenowej musz by pouczeni o gronych konsekwencjach zatłuszczenia przewodów i armatury. Wszelkie prace montaowe musz by wykonane czystymi rkoma i odtłuszczonymi narzdziami. - Kolana i łuki wykona promieniem nie mniejszym ni 5- krotna rednica zewntrzna rury. - Połczenia nierozłczne winny by lutowane lutem twardym przy uyciu odpowiednich kształtek lub złczek. - Przejcie rur przez przegrody zabezpieczy tulejami z PCV. - Instalacj gazów medycznych naley uziemi zgodnie z obowizujcymi przepisami. - Zawory odcinajce montowa na wys. 1.7 m. od podłogi a sygnalizacyjne punkty informacyjne na wys. 1.8 m. od podłogi. - Rurocigi prowadzone w tynku naley oznakowa malujc na tynku linie zgodne z PN - 70/N W trakcie montau instalacji naley przeprowadza odcinkowe próby szczelnoci. - Po zakoczeniu montau i pomylnych wynikach prób szczelnoci cał instalacj naley zdezynfekowa, przedmucha spronym powietrzem z butli lub azotem i sprawdzi czysto gazu. - Przejcia przewodów instalacji gazów medycznych przez ciany oddzielajce strefy poarowe naley uszczelni do klasy EI 120 (np. masami p.po. HILTI ) a przejcia przez stropy naley uszczelni do klasy EI 60 (np. masami p.po. HILTI ) Próby 1. Po zakoczeniu montau przystpi do prób zgodnie z wymogami normy PN-EN Prób cinieniow naley przeprowadzi w obecnoci osób kompetentnych, sporzdzajc protokół z jej przebiegu i ostatecznego wyniku. Po napełnieniu instalacji spronym powietrzem, ustaleniu si temperatury i uzyskaniu odpowiedniego cinienia naley butle odłczy i zapisa w protokóle godzin, cinienie w instalacji i temperatur otoczenia. Cinienie próbne dla instalacji tlenu i spronego powietrza = 1.0 MPa a dla próni = 0.05 MPa. 2. Instalacj mona uzna za szczeln jeeli po 24 godz. manometry nie wyka spadku cinienia poza ewentualn odchyłk wynikajca z rónicy temperatur. 3. Przekazujc instalacj uytkownikowi naley pozostawi j pod cinieniem roboczym. opracował: mgr in. Bogdan Tołkacz
