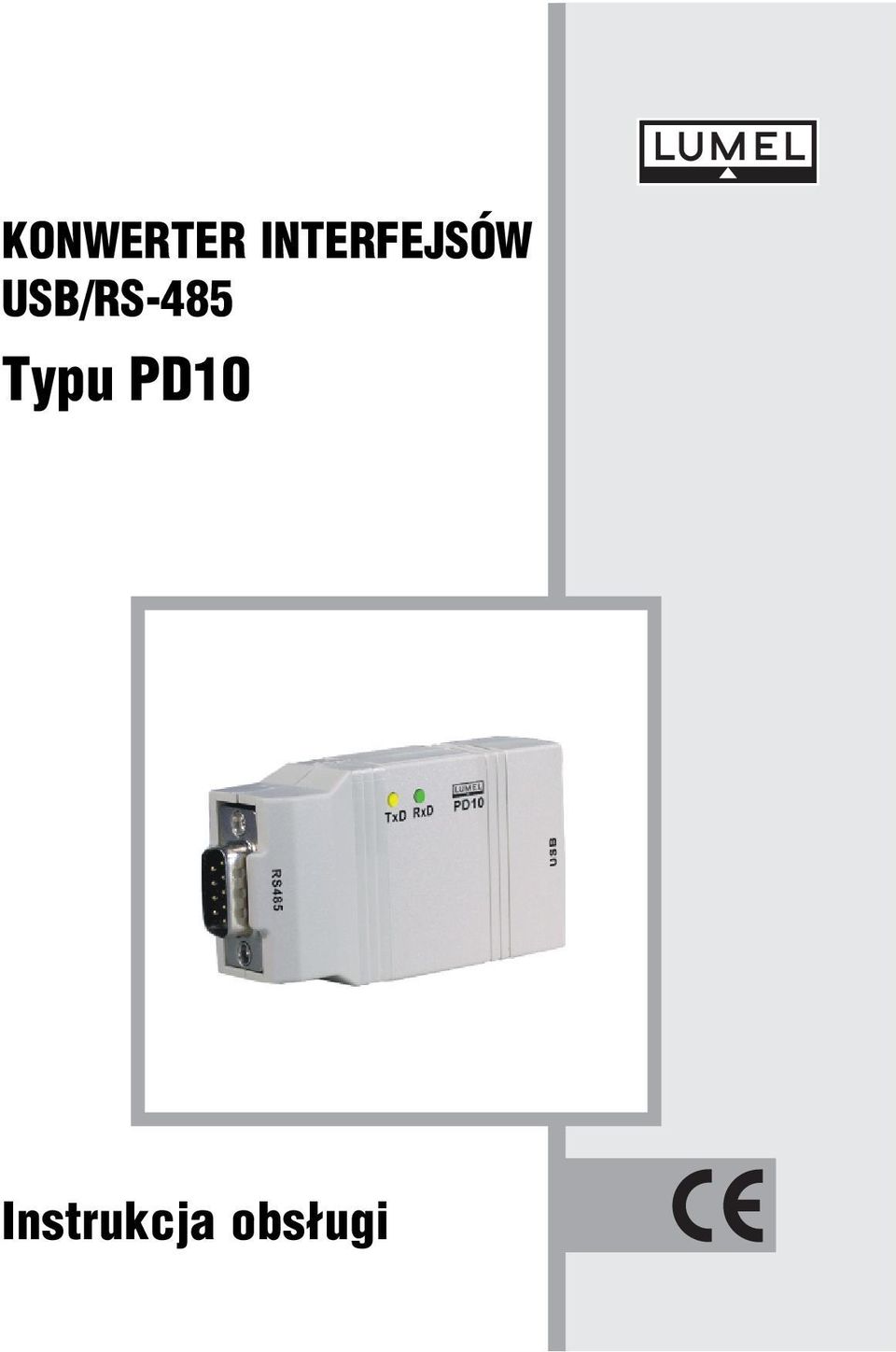

1 KONWERTER INTERFEJSÓW USB/RS-485 Typu PD10 Instrukcja obs³ugi 1

2 2

3 KONWERTER INTERFEJSÓW USB/RS-485 Typu PD10 Spis treœci 1. ZASTOSOWANIE ZESTAW KONWERTERA INSTALOWANIE KONWERTERA Monta konwertera Opis wyprowadzeñ konwertera Instalacja portu COM dla Windows Instalacja sterowników portu COM na komputerze Przyk³ad konfiguracji Lumel Ciep³o i Lumel Energia do wspó³pracy z PD OPIS DZIA ANIA DANE TECHNICZNE KOD WYKONANIA KONSERWACJA I SERWIS

.. 7 3.4. Instalacja sterowników portu COM na komputerze... 7 3.5.

4 4

5 USB 1. ZASTOSOWANIE Obecnie coraz wiêcej komputerów PC pracuj¹cych w komputerowych systemach przemys³owych jest wyposa onych w szeregowy interfejs USB. Interfejs ten s³u y do komunikacji z innymi komputerami i urz¹dzeniami w ramach sieci USB. Konwerter PD10 jest urz¹dzeniem, które zamienia interfejs USB na przemys³owy RS485. W konwerterze do komunikacji wykorzystywane s¹ dwa odmienne interfejsy oddzielone galwanicznie. Pierwszy - USB jest przeznaczony do komunikacji z komputerem, drugi RS-485 przeznaczony do komunikacji z urz¹dzeniami po stronie obiektowej. Maksymalna prêdkoœæ transmisji to kb/s Konwerter nie ingeruje w strukturê przesy³anych danych i jest kompatybilny z wieloma protoko³ami komunikacji przemys³owej, tj.: Modbus RTU, Modbus ASCII, Lumbus, itp. Do zestawu do³¹czony jest programowy sterownik sieciowego portu szeregowego dla komputera systemu nadzorczego. Pozwala on programom nadzorczym na wymianê danych z obiektami przemys³owymi poprzez konwerter PD ZESTAW KONWERTERA W sk³ad zestawu konwertera PD10 wchodz¹: - konwerter PD10 1 szt, - instrukcja obs³ugi 1 szt, - karta gwarancyjna 1 szt, - dyskietka ze sterownikami 1 szt, - przewód konwertera 1 szt. 3. INSTALOWANIE KONWERTERA 3.1. Monta konwertera Konwerter jest urz¹dzeniem przenoœnym zasilanym z magistrali USB. Sposób pod- ³¹czenia konwertera PD10 przedstawiono na rysunku 1. 80,2 Do RS ,7 RS-485 TxD RxD Do USB Rys. 1 Rysunek gabarytowo monta owy konwertera PD10. 5

W konwerterze do komunikacji wykorzystywane s¹ dwa odmienne interfejsy oddzielone galwanicznie.

6 USB 3.2. Opis wyprowadzeñ konwertera Oznaczenia poszczególnych wyprowadzeñ przedstawiono na rys. 2. RS-485 RS-485 TxD RxD USB Rys 2. Wyprowadzenia konwertera PD10. Sygna³y zewnêtrzne nale y pod³¹czyæ zgodnie tablicami 1 i 2, w których opisano przeznaczenie poszczególnych wyprowadzeñ konwertera PD10. Na p³ycie czo³owej znajduj¹ siê dwie diody: Zielona (RxD) - sygnalizuje odbieranie danych przez RS485, ó³ta (TxD) - sygnalizuje nadawanie danych przez RS485. Wyprowadzenia interfejsu RS-485 Tablica 1 Nr pinu DB9 RS-485 Sygna³y RS-485 1,4 Linia B 2,3 Linia A 5 Linia GND 9 Linia +5V Wyprowadzenia interfejsu USB Tablica 2 Nr pinu USB typu B Sygna³y USB 1 +5 VDC 2 -Data 3 +Data 4 GND 6

Na p³ycie czo³owej znajduj¹ siê dwie diody: Zielona (RxD) - sygnalizuje odbieranie danych przez RS485, ó³ta (TxD) - sygnalizuje nadawanie danych przez RS485.

7 3.3. Instalacja portu COM dla Windows XP Konwerter PD10 wykorzystuje, licencjonowane przez firmê Future Technology Devices International Ltd., sterowniki FTDIBUS Driver oraz FTDIPORT Driver. Oprogramowanie to tworzy w systemie nowe urz¹dzenie Uniwersalnej Magistrali Szeregowej - Konwerter USB-RS485 typu PD10 i przy³¹czony do niego Port(Com) - Port COM Konwertera USB-RS485 typu PD10. Instalacja w systemie Windows sterownika powoduje dodanie kolejnego portu szeregowego COM do listy portów obs³ugiwanych przez system operacyjny Instalacja sterowników portu COM na komputerze Po przy³¹czeniu konwertera do portu USB, system operacyjny poinformuje o pojawieniu siê nowego urz¹dzenia za pomoc¹ komunikatu przedstawionego na rys. 3. Samoczynnie wystartowany zostanie Kreator znajdowania nowego sprzêtu Uniwersalnej Magistrali Szeregowej. Nale y dzia³aæ zgodnie z sugestiami kreatora, wybieraj¹c instalacjê ze wskazanej lokalizacji i podaj¹c œcie kê dostêpu do sterowników znajduj¹cych siê na dyskietce do³¹czonej do konwertera. Na dyskietce ze sterownikami znajduj¹ siê sterowniki dla nastêpuj¹cych systemów operacyjnych Windows 98, 98SE, 2000, ME oraz XP. Przy instalacji sterowników mo e wyst¹piæ informacja o braku cyfrowego podpisu sterowników. Informacje tê nale y zignorowaæ i kontynuowaæ dalsz¹ instalacjê. Rys. 3. Komunikat systemowy o wykryciu przez system konwertera PD10. Po zamkniêciu kreatora system natychmiast wykryje kolejne urz¹dzenie - USB Serial Port (rys. 4). Ponownie wystartowany zostanie kreator znajdowania nowego sprzêtu. Rys. 4. Komunikat systemowy o odnalezieniu nowego urz¹dzenia. 7

Instalacja w systemie Windows sterownika powoduje dodanie kolejnego portu szeregowego COM do listy portów obs³ugiwanych przez system operacyjny. 3.4.

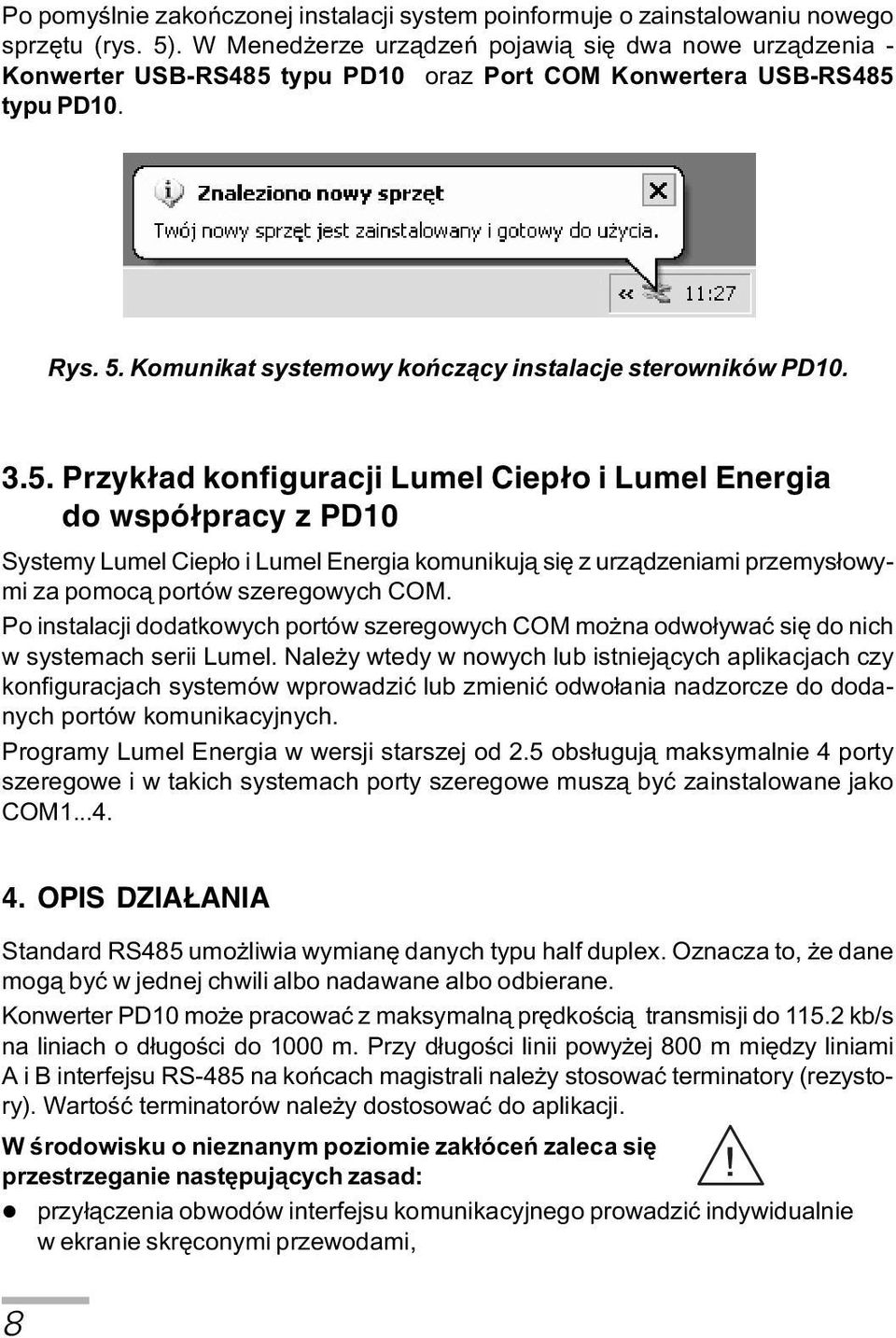

8 Po pomyœlnie zakoñczonej instalacji system poinformuje o zainstalowaniu nowego sprzêtu (rys. 5). W Mened erze urz¹dzeñ pojawi¹ siê dwa nowe urz¹dzenia - Konwerter USB-RS485 typu PD10 oraz Port COM Konwertera USB-RS485 typu PD10. Rys. 5. Komunikat systemowy koñcz¹cy instalacje sterowników PD Przyk³ad konfiguracji Lumel Ciep³o i Lumel Energia do wspó³pracy z PD10 Systemy Lumel Ciep³o i Lumel Energia komunikuj¹ siê z urz¹dzeniami przemys³owymi za pomoc¹ portów szeregowych COM. Po instalacji dodatkowych portów szeregowych COM mo na odwo³ywaæ siê do nich w systemach serii Lumel. Nale y wtedy w nowych lub istniej¹cych aplikacjach czy konfiguracjach systemów wprowadziæ lub zmieniæ odwo³ania nadzorcze do dodanych portów komunikacyjnych. Programy Lumel Energia w wersji starszej od 2.5 obs³uguj¹ maksymalnie 4 porty szeregowe i w takich systemach porty szeregowe musz¹ byæ zainstalowane jako COM OPIS DZIA ANIA Standard RS485 umo liwia wymianê danych typu half duplex. Oznacza to, e dane mog¹ byæ w jednej chwili albo nadawane albo odbierane. Konwerter PD10 mo e pracowaæ z maksymaln¹ prêdkoœci¹ transmisji do kb/s na liniach o d³ugoœci do 1000 m. Przy d³ugoœci linii powy ej 800 m miêdzy liniami A i B interfejsu RS-485 na koñcach magistrali nale y stosowaæ terminatory (rezystory). Wartoœæ terminatorów nale y dostosowaæ do aplikacji. W œrodowisku o nieznanym poziomie zak³óceñ zaleca siê przestrzeganie nastêpuj¹cych zasad:! l przy³¹czenia obwodów interfejsu komunikacyjnego prowadziæ indywidualnie w ekranie skrêconymi przewodami, 8

5. Przyk³ad konfiguracji Lumel Ciep³o i Lumel Energia do wspó³pracy z PD10 Systemy Lumel Ciep³o i Lumel Energia komunikuj¹ siê z urz¹dzeniami przemys³owymi za pomoc¹ portów szeregowych COM.

9 l stosowaæ ogóln¹ zasadê, e przewody (wi¹zki) wiod¹ce ró ne sygna³y powinny byæ prowadzone w jak najwiêkszej odleg³oœci od siebie (nie mniej ni 50 cm), a skrzy owania takich wi¹zek wykonane pod k¹tem DANE TECHNICZNE Dane transmisyjne: - prêdkoœæ transmisji [kbit/s] 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 - sterowanie kierunkiem przep³ywu danych Automatyczne - sterowniki Windows 98/98SE/Me, 2000/XP Moc pobierana przez konwerter 1,5 VA Znamionowe warunki u ytkowania: - napiêcie zasilania 5 V d.c., z portu USB - temperatura otoczenia C - wilgotnoœæ wzglêdna powietrza < 85% - zewnêtrzne pole magnetyczne < 400 A/m - po³o enie pracy dowolne Warunki magazynowania i transportu: - temperatura otoczenia C - wilgotnoœæ wzglêdna powietrza < 85% - dopuszczalne wibracje sinusoidalne: - czêstotliwoœæ Hz - amplituda przemieszczenia 0,35 mm Zapewniane stopnie ochrony - od strony obudowy IP 40 - od strony wyprowadzeñ IP 20 Wymiary Masa Obudowa 65 x 43 x 24 mm 0,10 kg przenoœna Kompatybilnoœæ elektromagnetyczna: - odpornoœæ na zak³ócenia wed³ug normy PN-EN ;2002(U) - emisja zak³óceñ wed³ug PN-EN ;2002(U) 9

DANE TECHNICZNE Dane transmisyjne: - prêdkoœæ transmisji [kbit/s] 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 - sterowanie kierunkiem przep³ywu danych Automatyczne - sterowniki Windows 98/98SE/Me,

10 Wymagania bezpieczeñstwa wg PN-EN : - kategoria instalacji II - stopieñ zanieczyszczenia 2 Maksymalne napiecie pracy wzglêdem ziemi: - dla obwodów zasilania 50 V - dla pozosta³ych obwodów 50 V 6. KOD WYKONAÑ Kod wykonania PD10 Konwerter PD10 X X X Izolacja galwaniczna z izolacj¹... 1 bez izolacji... 2 Rodzaj wykonania katalogowe... 0 specjalne*... X Próby odbiorcze bez dodatkowych wymagañ... 0 z atestem Kontroli Jakoœci... 1 inne wymagania*...x * numeracjê wykonania ustali producent Tablica 4 Przyk³ad kodowania: Kod PD oznacza wykonanie katalogowe konwertera PD10, z atestem Kontroli Jakoœci z izolacj¹ galwaniczn¹. 7. KONSERWACJA I SERWIS Konwerter PD10 nie wymagaj¹ okresowej konserwacji. W przypadku uszkodzenia konwerter nale y przes³aæ do naprawy do serwisu LUMEL S.A. 10

.. 0 z atestem Kontroli Jakoœci... 1 inne wymagania*.

11 11

12 Lubuskie Zak³ady Aparatów Elektrycznych LUMEL S.A. ul. Sulechowska 1, Zielona Góra Dzia³ Sprzeda y Krajowej Informacja techniczna: tel. (0-prefiks-68) , , , sprzedaz@lumel.com.pl Przyjmowanie zamówieñ: tel. (0-prefiks-68) , , , , , fax (0-prefiks-68) LUMEL S.A., lipiec 2004

(0-prefiks-68) 32 95 260, 32 95 306, 32 95 180, 32 95 374 e-mail: sprzedaz@lumel.com.
