KONWERTER INTERFEJSÓW RS-232/RS-485. Typu PD51 INSTRUKCJA OBS UGI

Transkrypt

1 KONWERTER INTERFEJSÓW RS-232/ Typu PD51 INSTRUKCJA OBS UGI 1

2 2

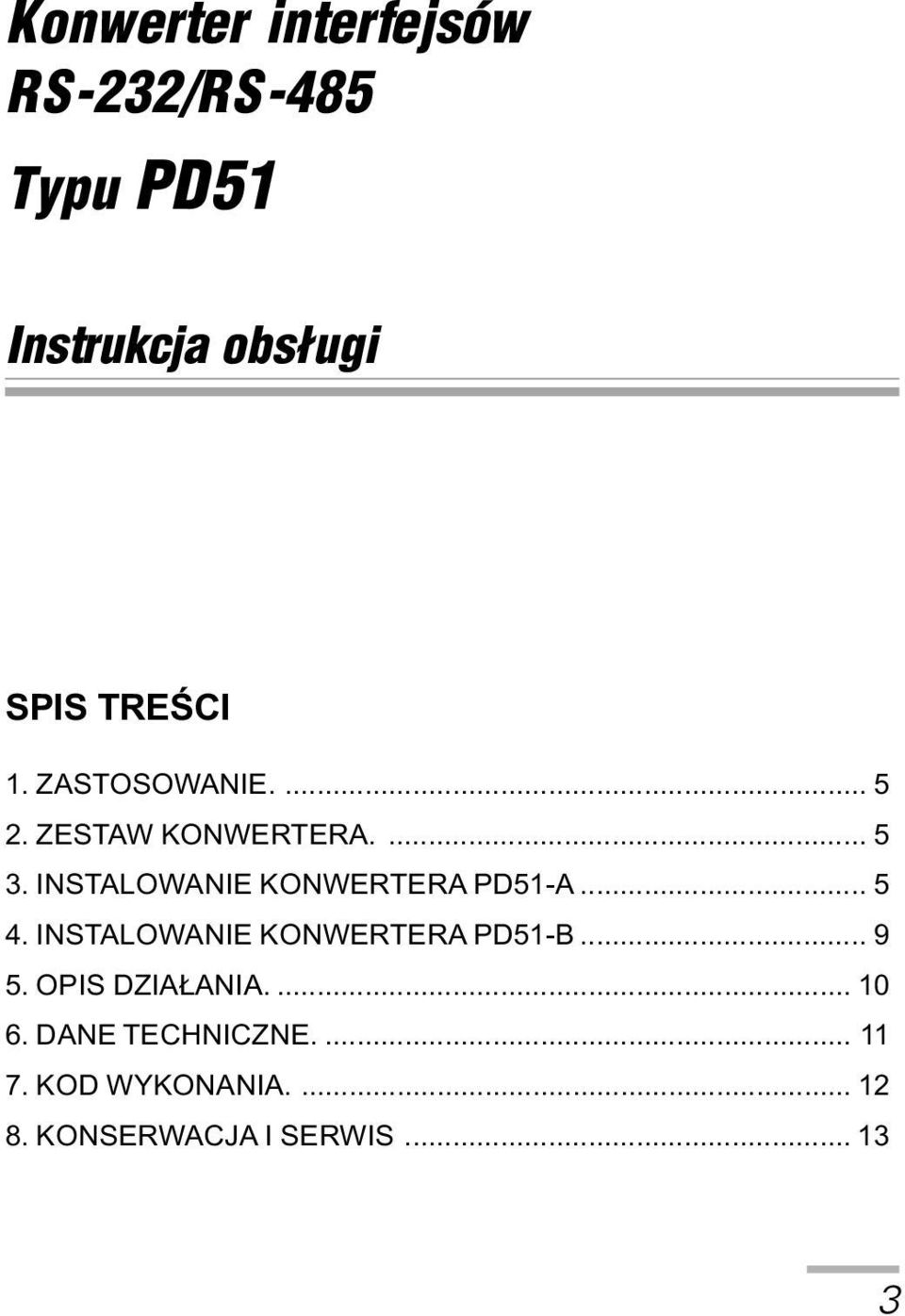

3 Konwerter interfejsów RS-232/ Typu PD51 Instrukcja obs³ugi SPIS TREŒCI 1. ZASTOSOWANIE ZESTAW KONWERTERA INSTALOWANIE KONWERTERA PD51-A INSTALOWANIE KONWERTERA PD51-B OPIS DZIA ANIA DANE TECHNICZNE KOD WYKONANIA KONSERWACJA I SERWIS

4 4

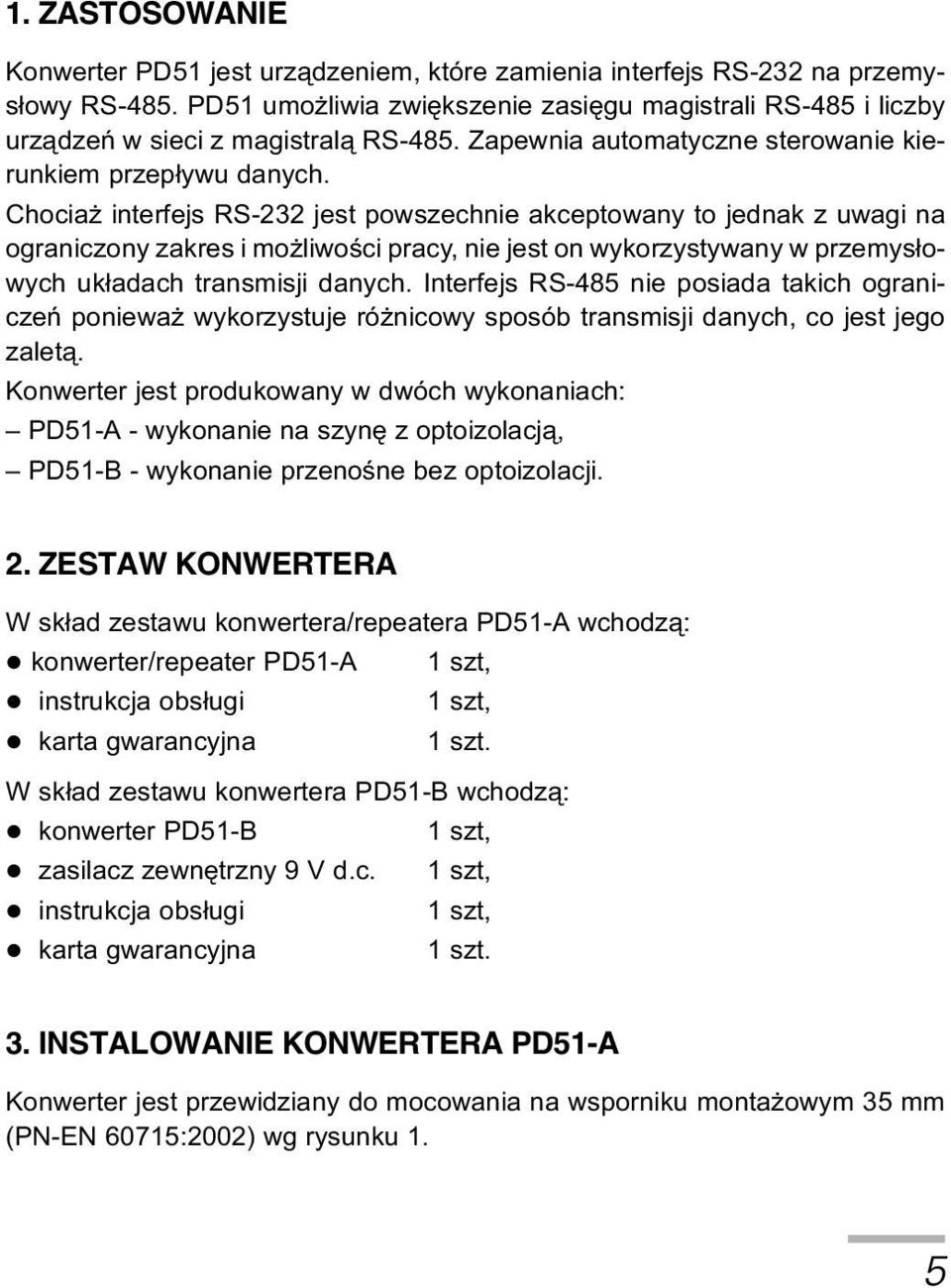

5 1. ZASTOSOWANIE Konwerter PD51 jest urz¹dzeniem, które zamienia interfejs RS-232 na przemys³owy. PD51 umo liwia zwiêkszenie zasiêgu magistrali i liczby urz¹dzeñ w sieci z magistral¹. Zapewnia automatyczne sterowanie kierunkiem przep³ywu danych. Chocia interfejs RS-232 jest powszechnie akceptowany to jednak z uwagi na ograniczony zakres i mo liwoœci pracy, nie jest on wykorzystywany w przemys³owych uk³adach transmisji danych. Interfejs nie posiada takich ograniczeñ poniewa wykorzystuje ró nicowy sposób transmisji danych, co jest jego zalet¹. Konwerter jest produkowany w dwóch wykonaniach: PD51-A - wykonanie na szynê z optoizolacj¹, PD51-B - wykonanie przenoœne bez optoizolacji. 2. ZESTAW KONWERTERA W sk³ad zestawu konwertera/repeatera PD51-A wchodz¹: l konwerter/repeater PD51-A 1 szt, l instrukcja obs³ugi 1 szt, l karta gwarancyjna 1 szt. W sk³ad zestawu konwertera PD51-B wchodz¹: l konwerter PD51-B 1 szt, l zasilacz zewnêtrzny 9 V d.c. 1 szt, l instrukcja obs³ugi 1 szt, l karta gwarancyjna 1 szt. 3. INSTALOWANIE KONWERTERA PD51-A Konwerter jest przewidziany do mocowania na wsporniku monta owym 35 mm (PN-EN 60715:2002) wg rysunku 1. 5

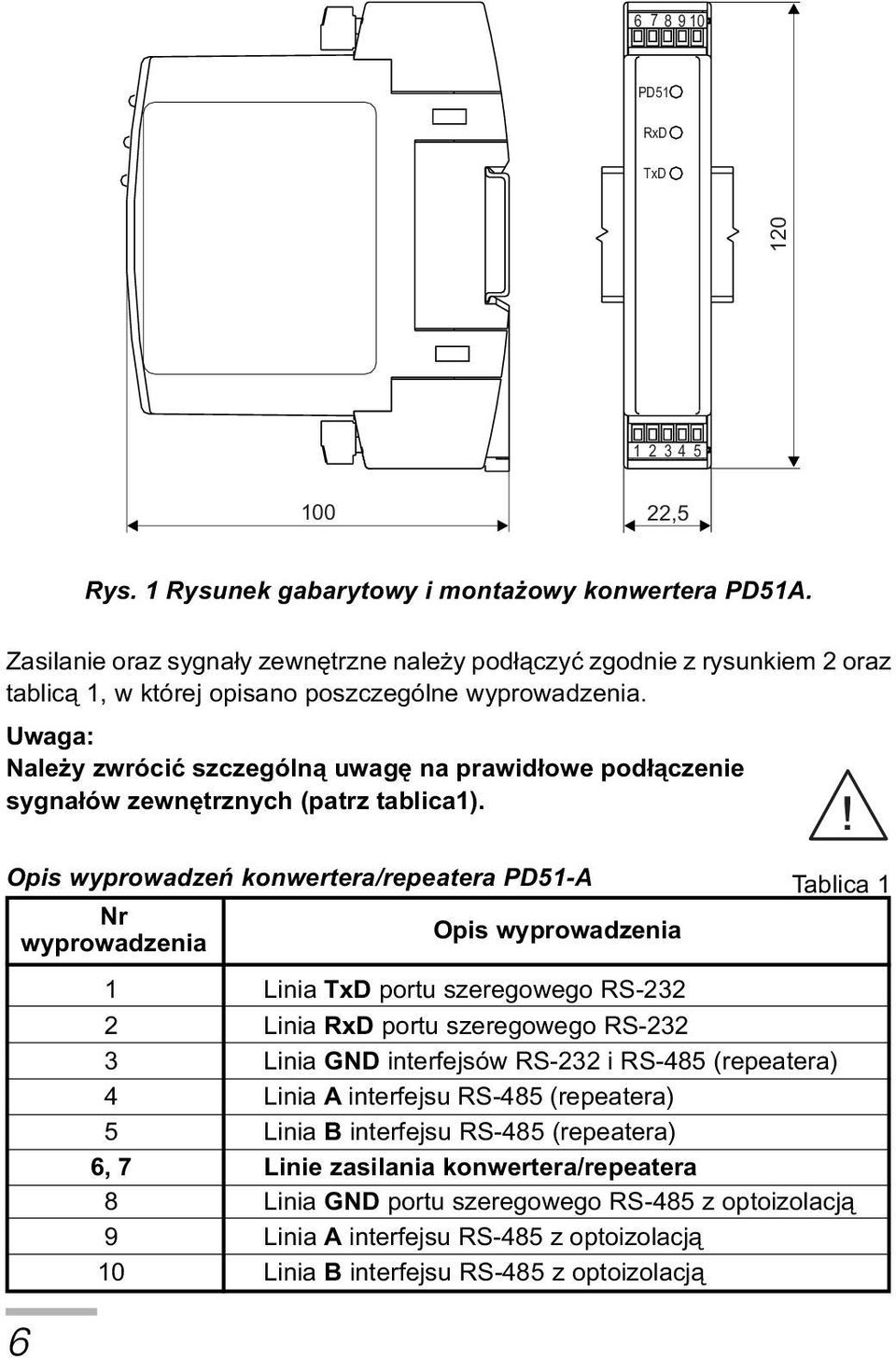

6 PD51 RxD TxD ,5 Rys. 1 Rysunek gabarytowy i monta owy konwertera PD51A. Zasilanie oraz sygna³y zewnêtrzne nale y pod³¹czyæ zgodnie z rysunkiem 2 oraz tablic¹ 1, w której opisano poszczególne wyprowadzenia. Uwaga: Nale y zwróciæ szczególn¹ uwagê na prawid³owe pod³¹czenie sygna³ów zewnêtrznych (patrz tablica1). Opis wyprowadzeñ konwertera/repeatera PD51-A Tablica 1 Nr wyprowadzenia Opis wyprowadzenia 1 Linia TxD portu szeregowego RS Linia RxD portu szeregowego RS Linia interfejsów RS-232 i (repeatera) 4 Linia A interfejsu (repeatera) 5 Linia B interfejsu (repeatera) 6, 7 Linie zasilania konwertera/repeatera 8Linia portu szeregowego z optoizolacj¹ 9 Linia A interfejsu z optoizolacj¹ 10 Linia B interfejsu z optoizolacj¹ 6!

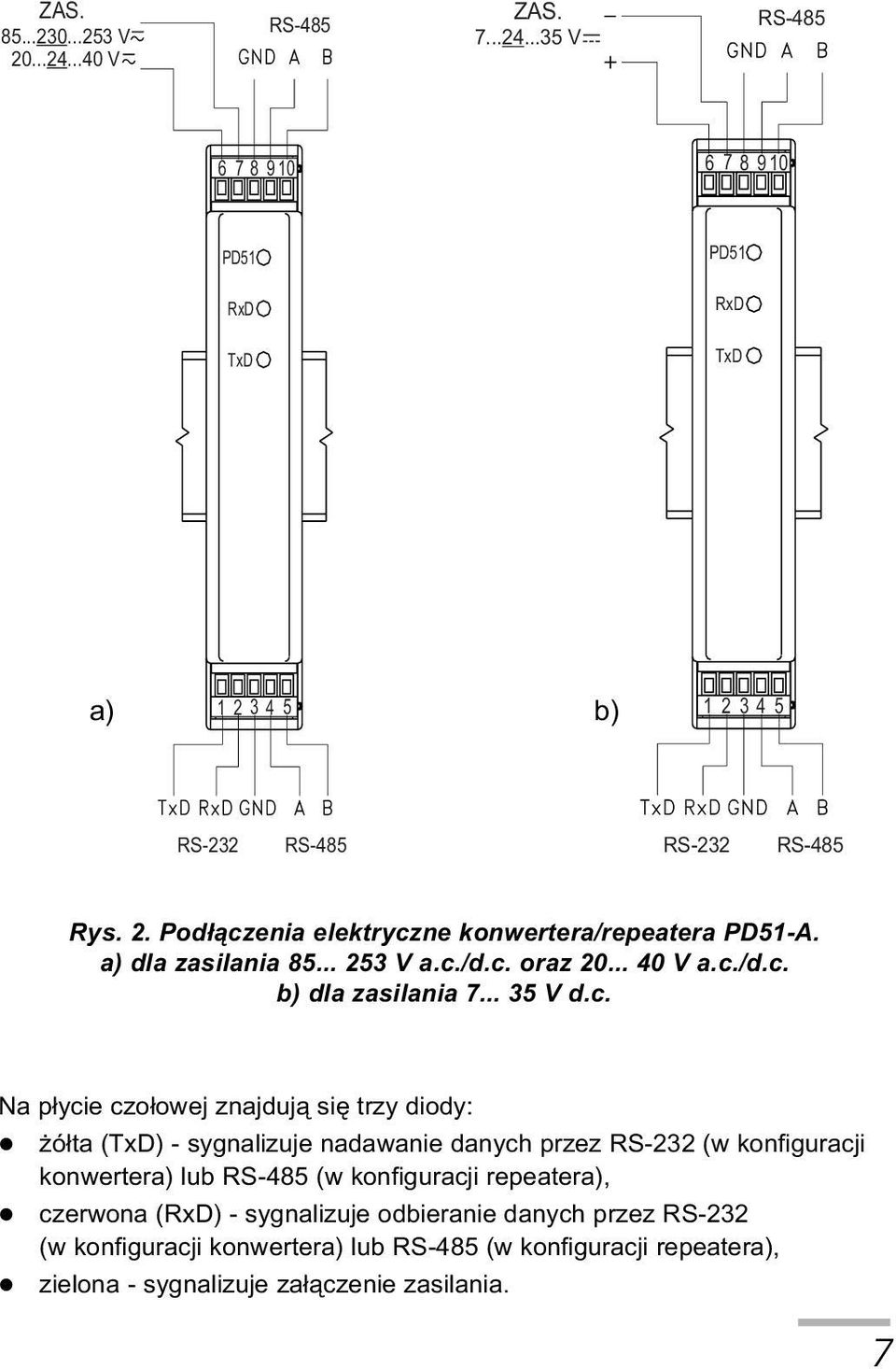

7 ZAS V V ZAS V PD51 PD51 RxD RxD TxD TxD a) b) RS-232 RS-232 Rys. 2. Pod³¹czenia elektryczne konwertera/repeatera PD51-A. a) dla zasilania V a.c./d.c. oraz V a.c./d.c. b) dla zasilania V d.c. Na p³ycie czo³owej znajduj¹ siê trzy diody: l l l ó³ta (TxD) - sygnalizuje nadawanie danych przez RS-232 (w konfiguracji konwertera) lub (w konfiguracji repeatera), czerwona (RxD) - sygnalizuje odbieranie danych przez RS-232 (w konfiguracji konwertera) lub (w konfiguracji repeatera), zielona - sygnalizuje za³¹czenie zasilania. 7

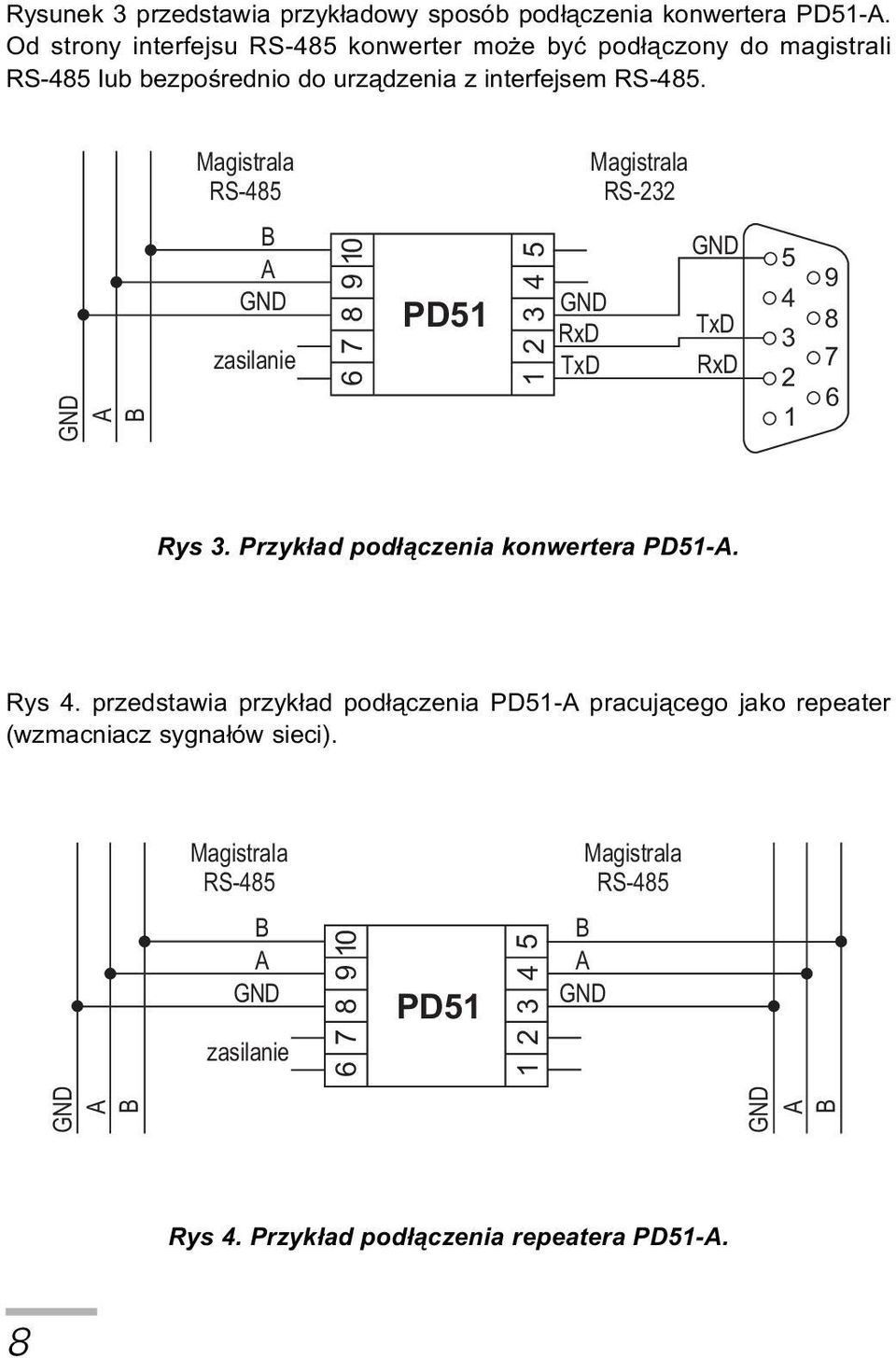

8 Rysunek 3 przedstawia przyk³adowy sposób pod³¹czenia konwertera PD51-A. Od strony interfejsu konwerter mo e byæ pod³¹czony do magistrali lub bezpoœrednio do urz¹dzenia z interfejsem. Magistrala Magistrala RS-232 A B B A zasilanie PD RxD TxD TxD RxD Rys 3. Przyk³ad pod³¹czenia konwertera PD51-A. Rys 4. przedstawia przyk³ad pod³¹czenia PD51-A pracuj¹cego jako repeater (wzmacniacz sygna³ów sieci). Magistrala Magistrala B A zasilanie PD B A A B A B Rys 4. Przyk³ad pod³¹czenia repeatera PD51-A. 8

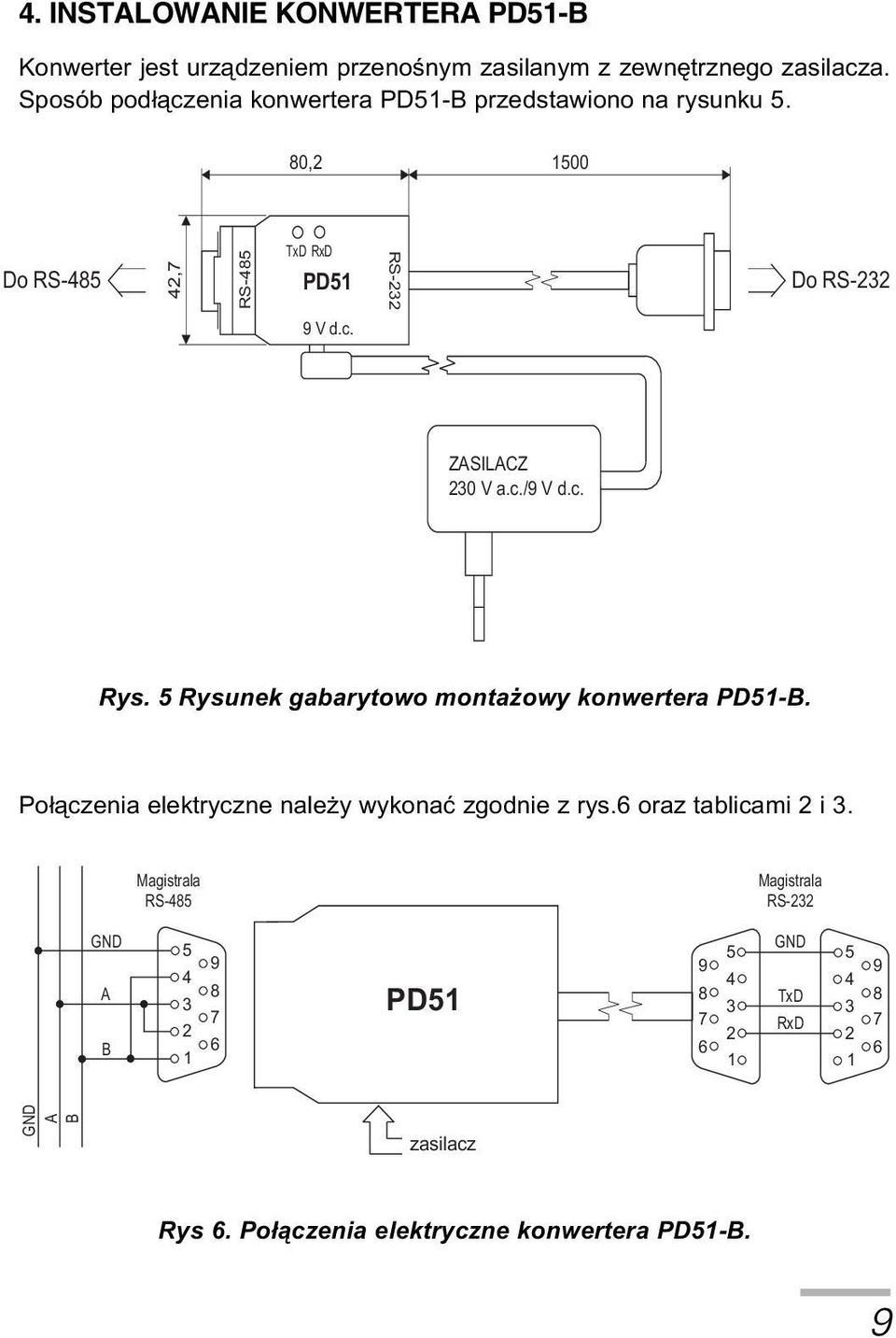

9 RS INSTALOWANIE KONWERTERA PD51-B Konwerter jest urz¹dzeniem przenoœnym zasilanym z zewnêtrznego zasilacza. Sposób pod³¹czenia konwertera PD51-B przedstawiono na rysunku 5. 80, Do 42,7 TxD RxD PD51 Do RS V d.c. ZASILACZ 230 V a.c./9 V d.c. Rys. 5 Rysunek gabarytowo monta owy konwertera PD51-B. Po³¹czenia elektryczne nale y wykonaæ zgodnie z rys.6 oraz tablicami 2 i 3. Magistrala Magistrala RS-232 A B PD TxD RxD A B zasilacz Rys 6. Po³¹czenia elektryczne konwertera PD51-B. 9

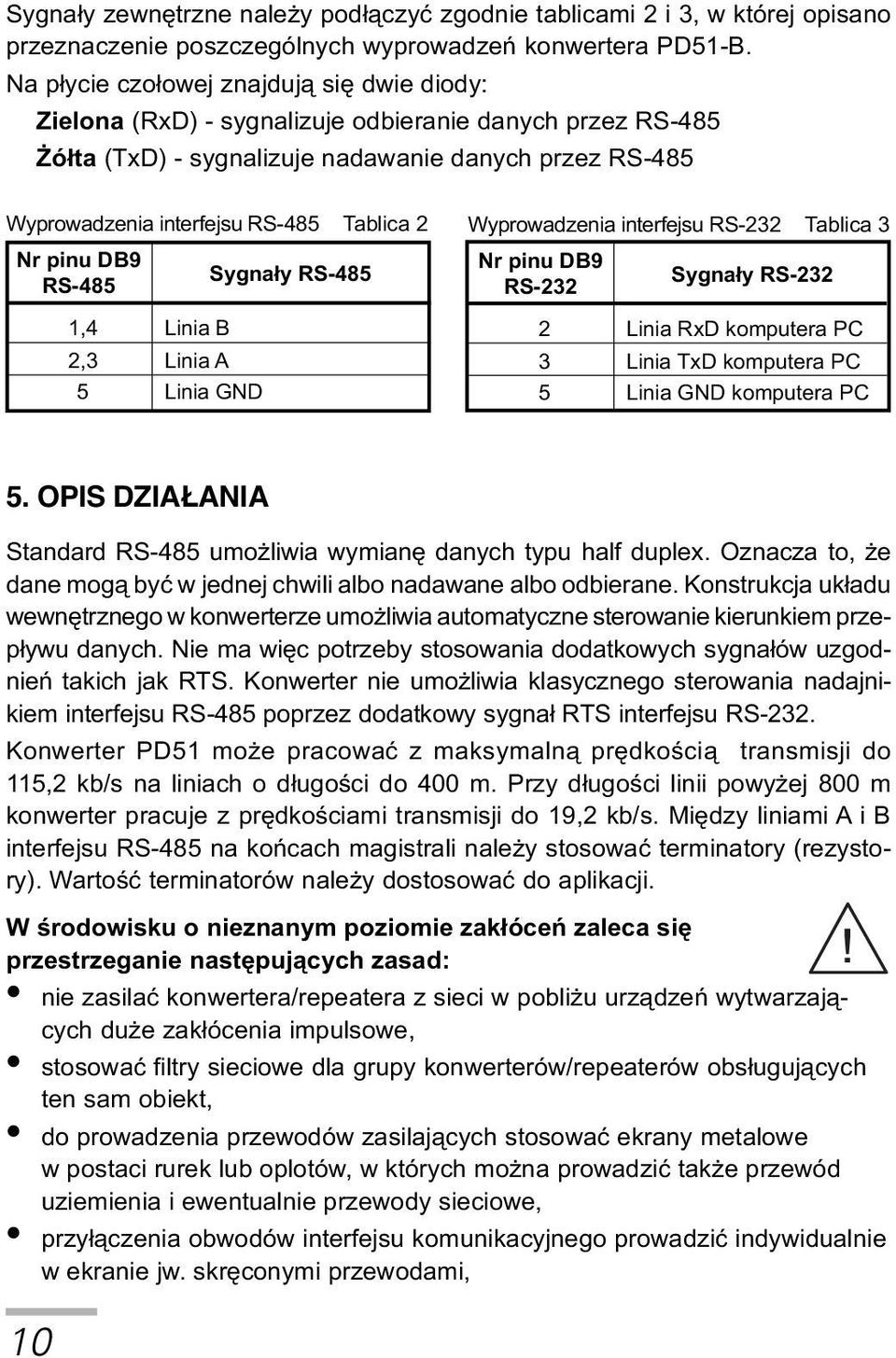

10 Sygna³y zewnêtrzne nale y pod³¹czyæ zgodnie tablicami 2 i 3, w której opisano przeznaczenie poszczególnych wyprowadzeñ konwertera PD51-B. Na p³ycie czo³owej znajduj¹ siê dwie diody: Zielona (RxD) - sygnalizuje odbieranie danych przez ó³ta (TxD) - sygnalizuje nadawanie danych przez Wyprowadzenia interfejsu Tablica 2 Nr pinu DB9 Sygna³y 1,4 Linia B 2,3 Linia A 5 Linia Wyprowadzenia interfejsu RS-232 Tablica 3 Nr pinu DB9 Sygna³y RS-232 RS Linia RxD komputera PC 3 Linia TxD komputera PC 5 Linia komputera PC 5. OPIS DZIA ANIA Standard umo liwia wymianê danych typu half duplex. Oznacza to, e dane mog¹ byæ w jednej chwili albo nadawane albo odbierane. Konstrukcja uk³adu wewnêtrznego w konwerterze umo liwia automatyczne sterowanie kierunkiem przep³ywu danych. Nie ma wiêc potrzeby stosowania dodatkowych sygna³ów uzgodnieñ takich jak RTS. Konwerter nie umo liwia klasycznego sterowania nadajnikiem interfejsu poprzez dodatkowy sygna³ RTS interfejsu RS-232. Konwerter PD51 mo e pracowaæ z maksymaln¹ prêdkoœci¹ transmisji do 115,2 kb/s na liniach o d³ugoœci do 400 m. Przy d³ugoœci linii powy ej 800 m konwerter pracuje z prêdkoœciami transmisji do 19,2 kb/s. Miêdzy liniami A i B interfejsu na koñcach magistrali nale y stosowaæ terminatory (rezystory). Wartoœæ terminatorów nale y dostosowaæ do aplikacji. W œrodowisku o nieznanym poziomie zak³óceñ zaleca siê przestrzeganie nastêpuj¹cych zasad:! nie zasilaæ konwertera/repeatera z sieci w pobli u urz¹dzeñ wytwarzaj¹cych du e zak³ócenia impulsowe, stosowaæ filtry sieciowe dla grupy konwerterów/repeaterów obs³uguj¹cych ten sam obiekt, do prowadzenia przewodów zasilaj¹cych stosowaæ ekrany metalowe w postaci rurek lub oplotów, w których mo na prowadziæ tak e przewód uziemienia i ewentualnie przewody sieciowe, przy³¹czenia obwodów interfejsu komunikacyjnego prowadziæ indywidualnie w ekranie jw. skrêconymi przewodami, 10

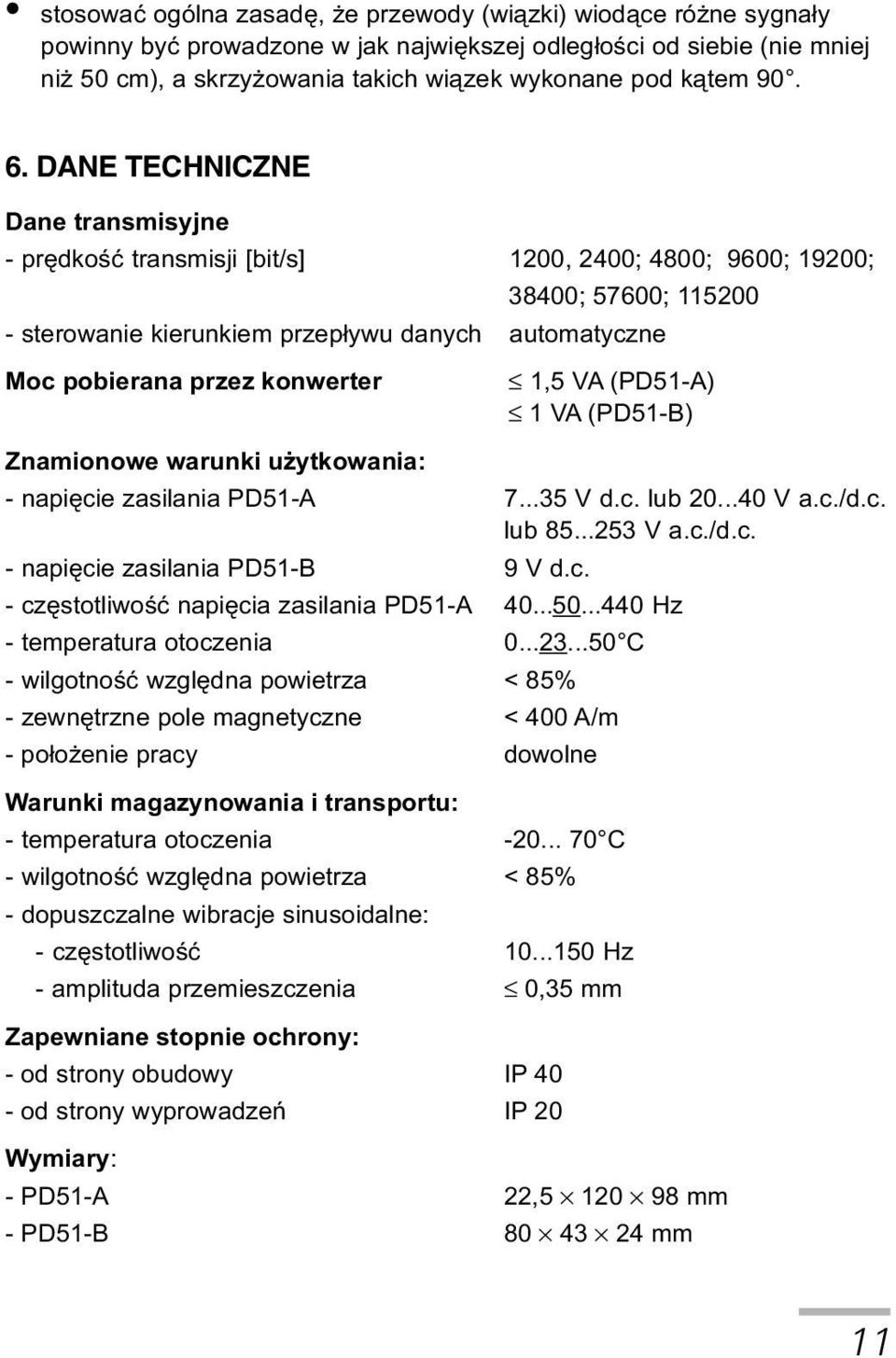

11 stosowaæ ogólna zasadê, e przewody (wi¹zki) wiod¹ce ró ne sygna³y powinny byæ prowadzone w jak najwiêkszej odleg³oœci od siebie (nie mniej ni 50 cm), a skrzy owania takich wi¹zek wykonane pod k¹tem DANE TECHNICZNE Dane transmisyjne - prêdkoœæ transmisji [bit/s] 1200, 2400; 4800; 9600; 19200; 38400; 57600; sterowanie kierunkiem przep³ywu danych automatyczne Moc pobierana przez konwerter 1,5 VA (PD51-A) 1 VA (PD51-B) Znamionowe warunki u ytkowania: - napiêcie zasilania PD51-A V d.c. lub V a.c./d.c. lub V a.c./d.c. - napiêcie zasilania PD51-B 9 V d.c. - czêstotliwoœæ napiêcia zasilania PD51-A Hz - temperatura otoczenia C - wilgotnoœæ wzglêdna powietrza < 85% - zewnêtrzne pole magnetyczne < 400 A/m - po³o enie pracy dowolne Warunki magazynowania i transportu: - temperatura otoczenia C - wilgotnoœæ wzglêdna powietrza < 85% - dopuszczalne wibracje sinusoidalne: - czêstotliwoœæ Hz - amplituda przemieszczenia 0,35 mm Zapewniane stopnie ochrony: - od strony obudowy IP 40 - od strony wyprowadzeñ IP 20 Wymiary: - PD51-A 22, mm - PD51-B mm 11

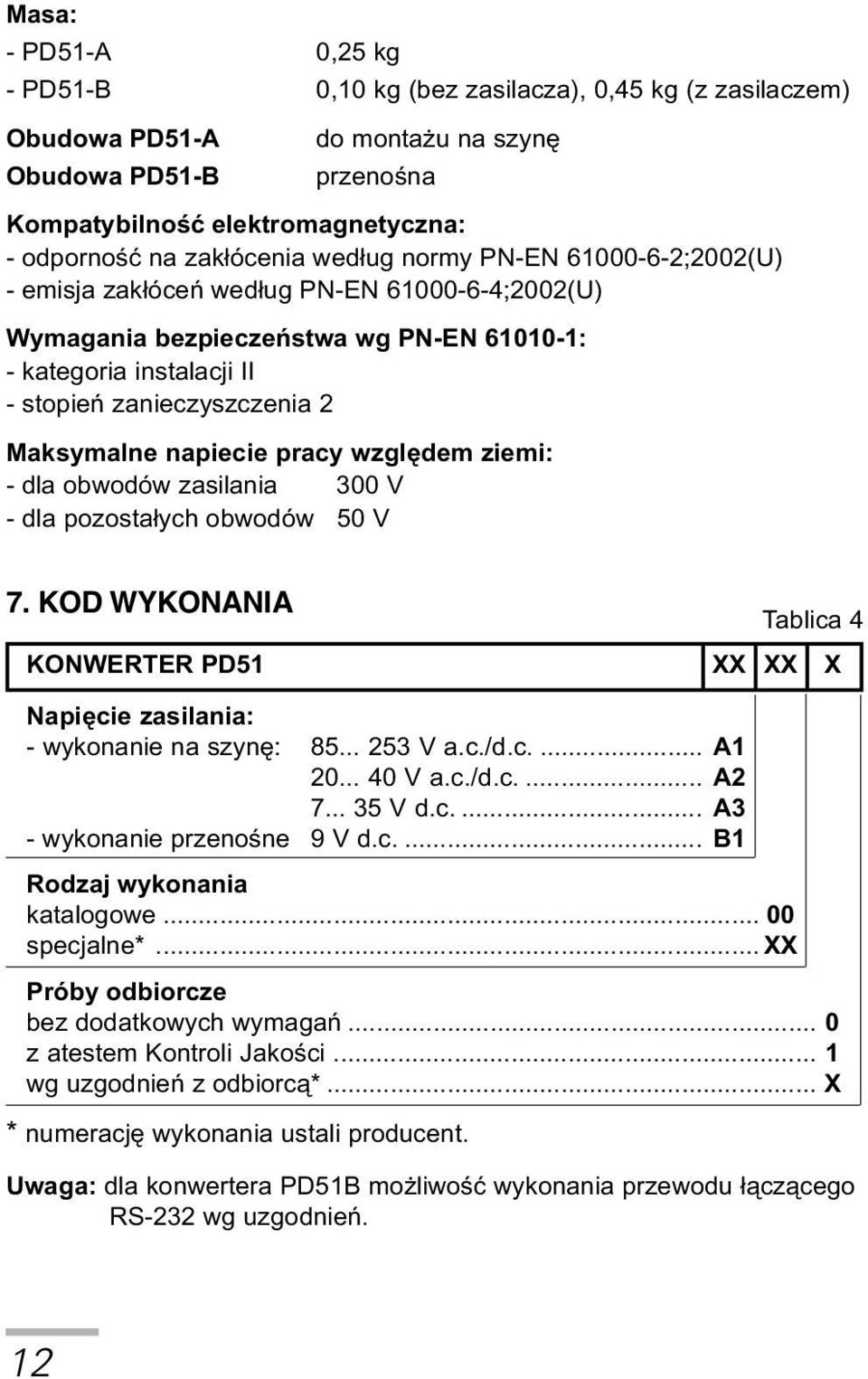

12 Masa: - PD51-A 0,25 kg - PD51-B 0,10 kg (bez zasilacza), 0,45 kg (z zasilaczem) Obudowa PD51-A Obudowa PD51-B do monta u na szynê przenoœna Kompatybilnoœæ elektromagnetyczna: - odpornoœæ na zak³ócenia wed³ug normy PN-EN ;2002(U) - emisja zak³óceñ wed³ug PN-EN ;2002(U) Wymagania bezpieczeñstwa wg PN-EN : - kategoria instalacji II - stopieñ zanieczyszczenia 2 Maksymalne napiecie pracy wzglêdem ziemi: - dla obwodów zasilania 300 V - dla pozosta³ych obwodów 50 V 7. KOD WYKONANIA Tablica 4 KONWERTER PD51 XX XX X Napiêcie zasilania: - wykonanie na szynê: V a.c./d.c.... A V a.c./d.c.... A V d.c.... A3 - wykonanie przenoœne 9 V d.c.... B1 Rodzaj wykonania katalogowe specjalne*... XX Próby odbiorcze bez dodatkowych wymagañ... 0 z atestem Kontroli Jakoœci... 1 wg uzgodnieñ z odbiorc¹*... X * numeracjê wykonania ustali producent. Uwaga: dla konwertera PD51B mo liwoœæ wykonania przewodu ³¹cz¹cego RS-232 wg uzgodnieñ. 12

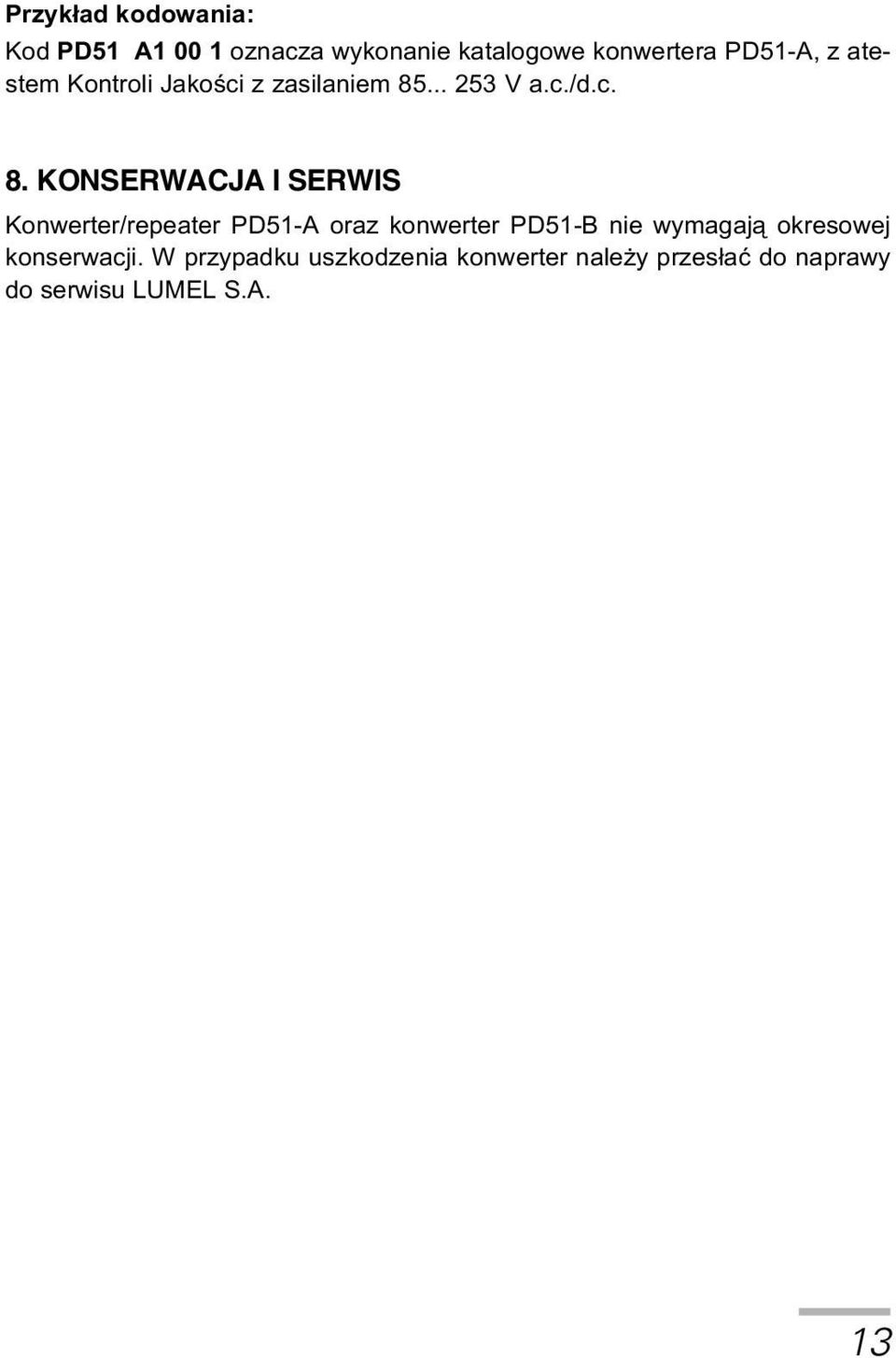

13 Przyk³ad kodowania: Kod PD51 A oznacza wykonanie katalogowe konwertera PD51-A, z atestem Kontroli Jakoœci z zasilaniem V a.c./d.c. 8. KONSERWACJA I SERWIS Konwerter/repeater PD51-A oraz konwerter PD51-B nie wymagaj¹ okresowej konserwacji. W przypadku uszkodzenia konwerter nale y przes³aæ do naprawy do serwisu LUMEL S.A. 13

14 14
