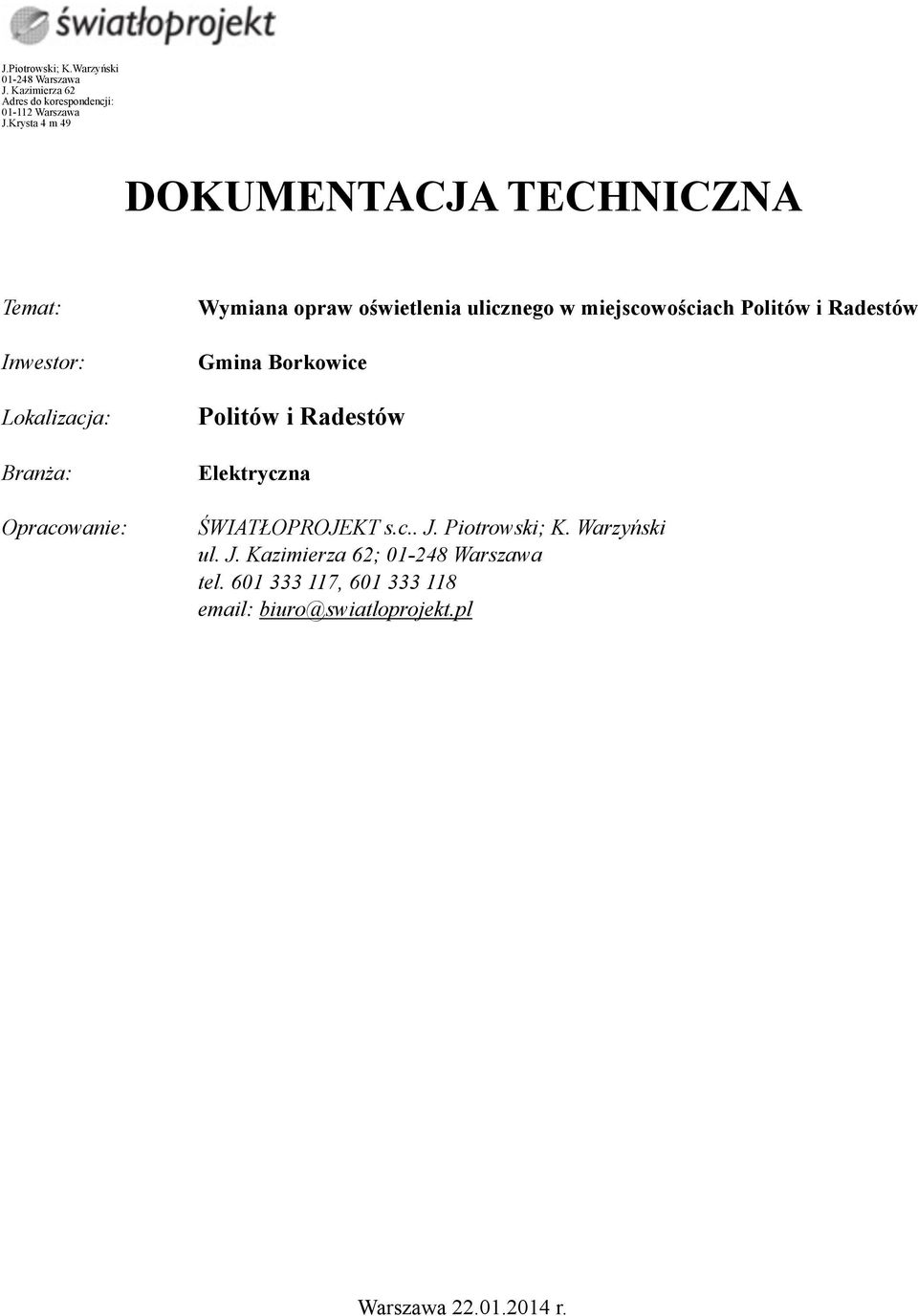

1 J.Piotrowski; K.Warzyński Warszawa J. Kazimierza 62 Adres do korespondencji: Warszawa J.Krysta 4 m 49 Temat: Inwestor: Lokalizacja: Branża: Opracowanie: DOKUMENTACJA TECHNICZNA Wymiana opraw oświetlenia ulicznego w miejscowościach Politów i Radestów Gmina Borkowice Politów i Radestów Elektryczna ŚWIATŁOPROJEKT s.c.. J. Piotrowski; K. Warzyński ul. J. Kazimierza 62; Warszawa tel , biuro@swiatloprojekt.pl Warszawa r.

2 Politów 1

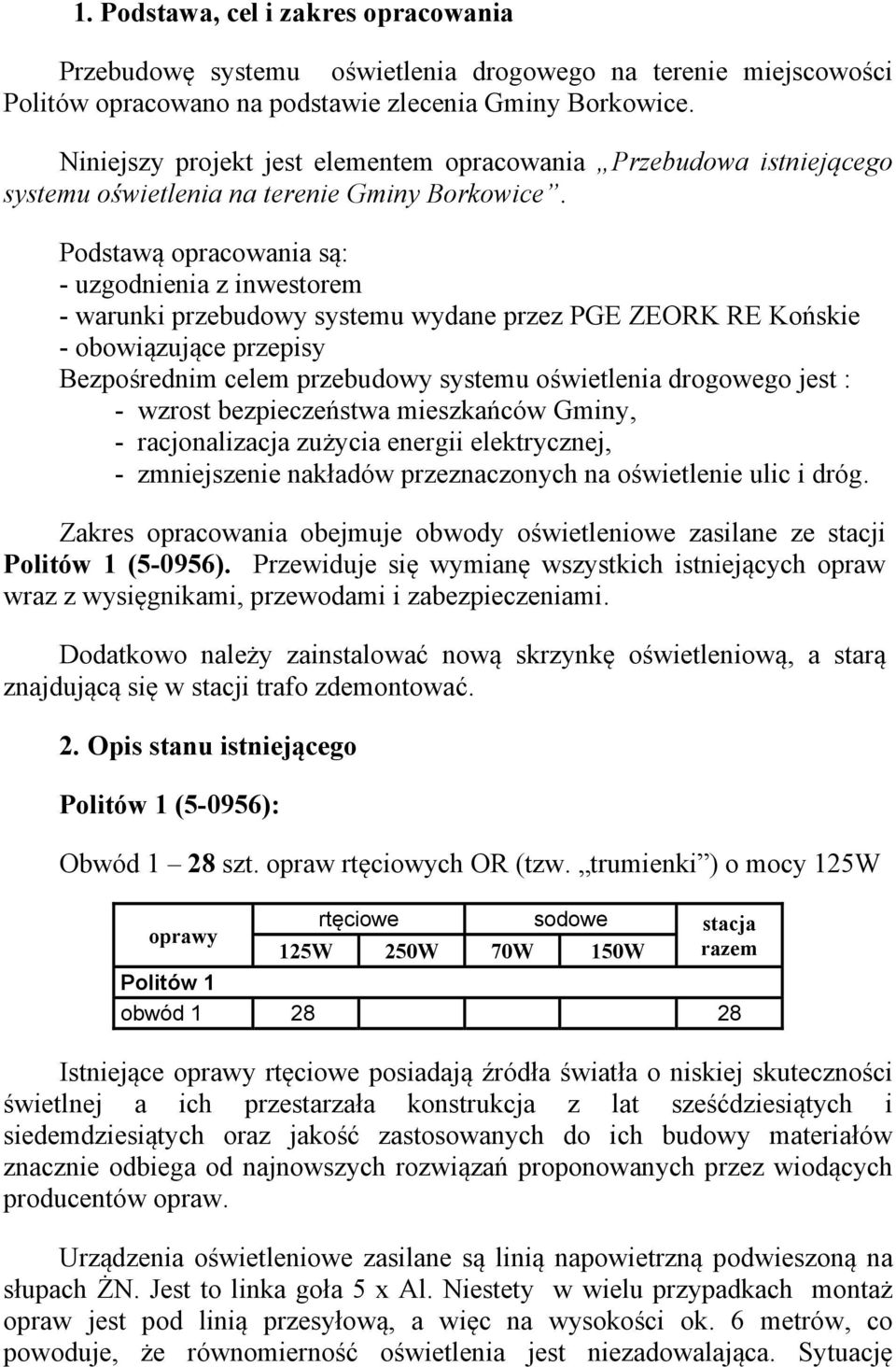

3 1. Podstawa, cel i zakres opracowania Przebudow systemu o wietlenia drogowego na terenie miejscowo ci Politów opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniej cego systemu o wietlenia na terenie Gminy Borkowice. Podstaw opracowania s : - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Ko skie - obowi zuj ce przepisy Bezpo rednim celem przebudowy systemu o wietlenia drogowego jest : - wzrost bezpiecze stwa mieszka ców Gminy, - racjonalizacja zu ycia energii elektrycznej, - zmniejszenie nak adów przeznaczonych na o wietlenie ulic i dróg. Zakres opracowania obejmuje obwody o wietleniowe zasilane ze stacji Politów 1 (5-0956). Przewiduje si wymian wszystkich istniej cych opraw wraz z wysi gnikami, przewodami i zabezpieczeniami. Dodatkowo nale y zainstalowa now skrzynk o wietleniow, a star znajduj c si w stacji trafo zdemontowa. 2. Opis stanu istniej cego Politów 1 (5-0956): Obwód 1 28 szt. opraw rt ciowych OR (tzw. trumienki ) o mocy 125W oprawy rt ciowe sodowe stacja razem 125W 250W 70W 150W Politów 1 obwód Istniej ce oprawy rt ciowe posiadaj ród a wiat a o niskiej skuteczno ci wietlnej a ich przestarza a konstrukcja z lat sze dziesi tych i siedemdziesi tych oraz jako zastosowanych do ich budowy materia ów znacznie odbiega od najnowszych rozwi za proponowanych przez wiod cych producentów opraw. Urz dzenia o wietleniowe zasilane s lini napowietrzn podwieszon na s upach N. Jest to linka go a 5 x Al. Niestety w wielu przypadkach monta opraw jest pod lini przesy ow, a wi c na wysoko ci ok. 6 metrów, co powoduje, e równomierno o wietlenia jest niezadowalaj ca. Sytuacj

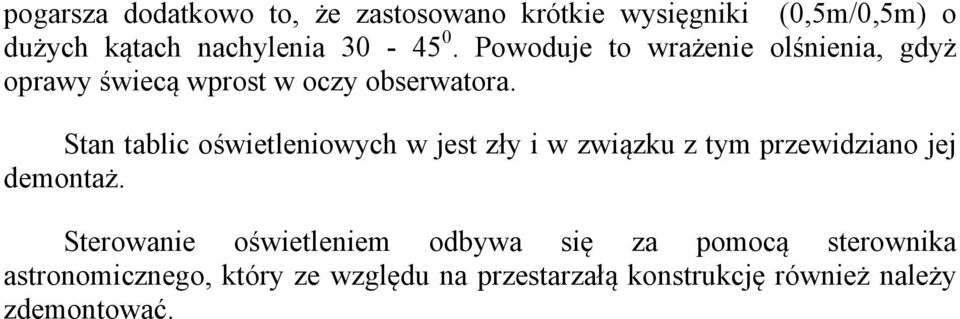

4 pogarsza dodatkowo to, e zastosowano krótkie wysi gniki (0,5m/0,5m) o du ych k tach nachylenia Powoduje to wra enie ol nienia, gdy oprawy wiec wprost w oczy obserwatora. Stan tablic o wietleniowych w jest z y i w zwi zku z tym przewidziano jej demonta. Sterowanie o wietleniem odbywa si za pomoc sterownika astronomicznego, który ze wzgl du na przestarza konstrukcj równie nale y zdemontowa.

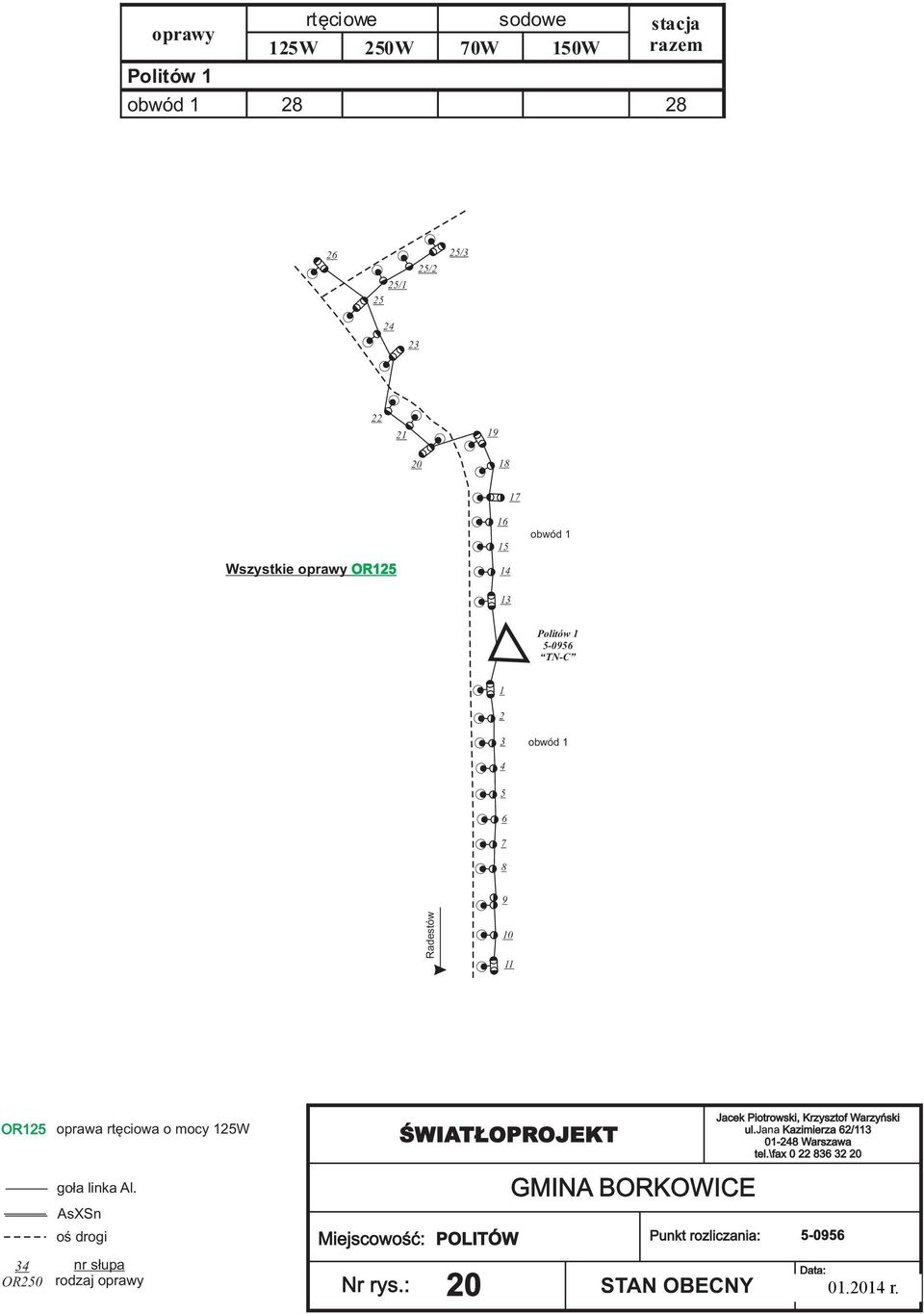

5 oprawy Politów 1 rtęciowe sodowe stacja razem 125W 250W 70W 150W obwód / /2 25/ Wszystkie oprawy OR obwód 1 Politów TN-C obwód Radestów OR125 oprawa rtęciowa o mocy 125W 34 OR250 goła linkaal. AsXSn oś drogi nr słupa rodzaj oprawy Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax POLITÓW Punkt rozliczania: STAN OBECNY Data: CZERWIEC 2010

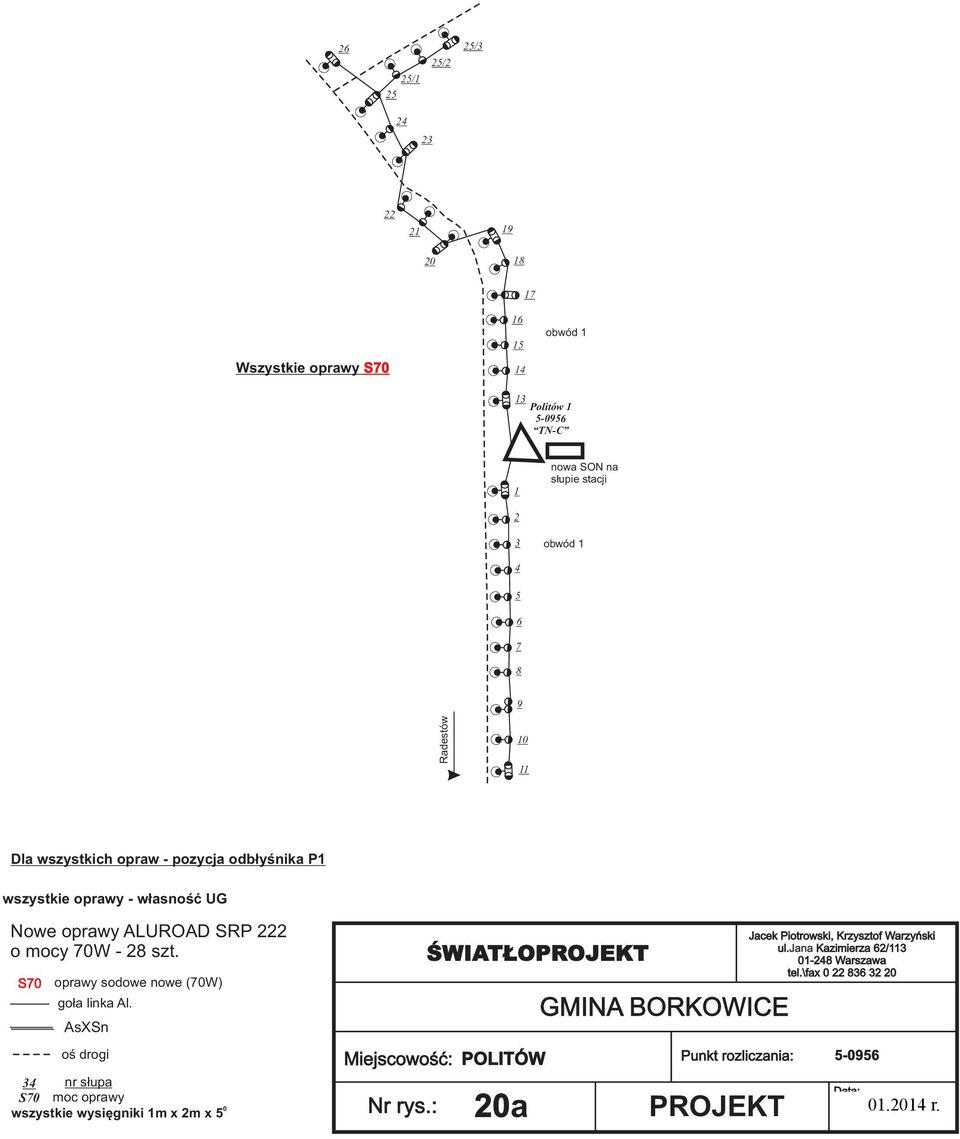

6 26 25/ /2 25/ Wszystkie oprawy S obwód 1 13 Politów TN-C 1 nowa SON na słupie stacji 2 3 obwód Radestów Dla wszystkich opraw - pozycja odbłyśnika P1 wszystkie oprawy - własność UG Nowe oprawy ALUROAD SRP 222 o mocy 70W - 28 szt. S70 oprawy sodowe nowe (70W) goła linkaal. AsXSn oś drogi 34 nr słupa S70 moc oprawy wszystkie wysięgniki 1m x 2m x 5 0 Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax POLITÓW Punkt rozliczania: a PROJEKT Data: CZERWIEC 2010

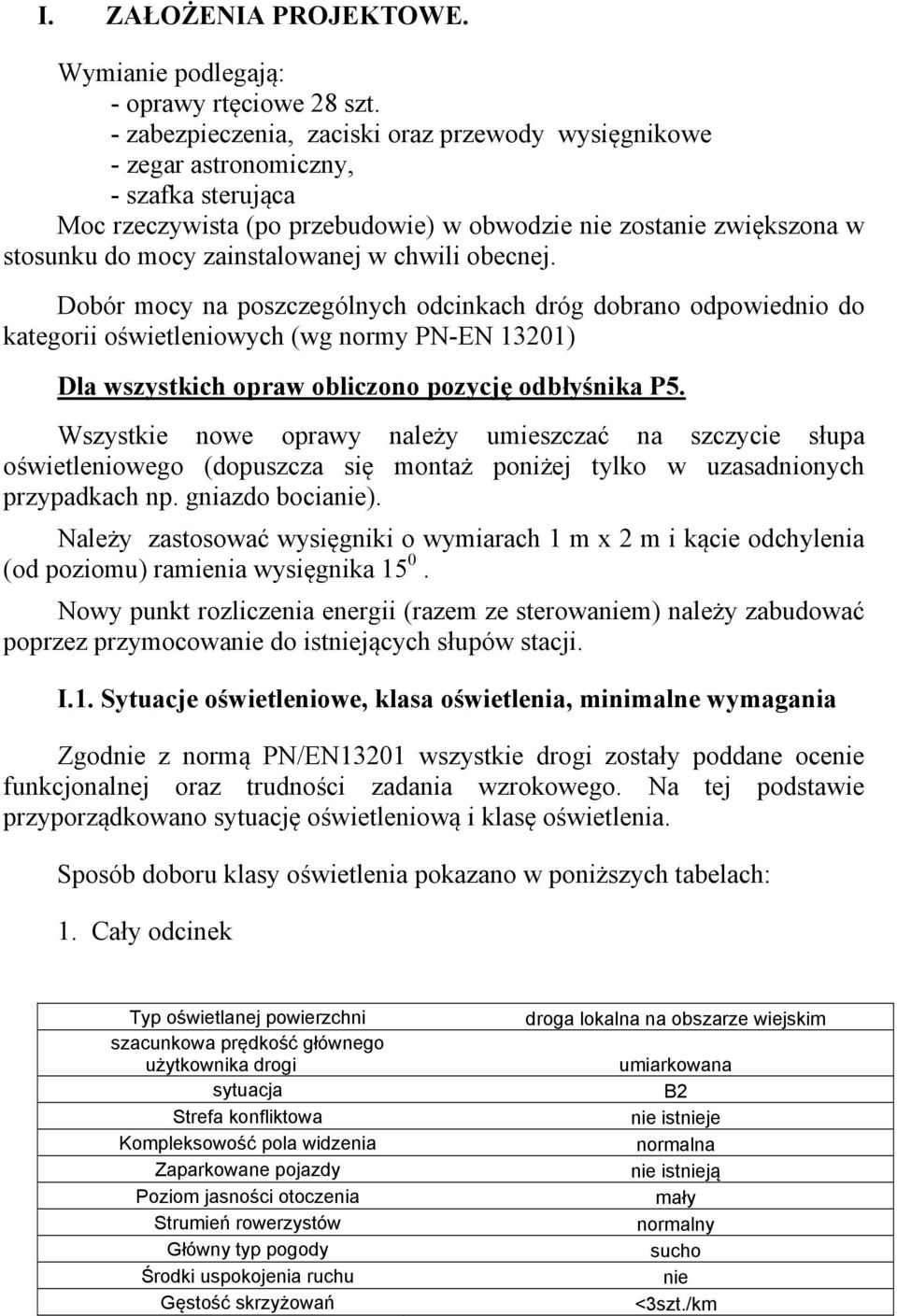

7 I. ZA O ENIA PROJEKTOWE. Wymianie podlegaj : - oprawy rt ciowe 28 szt. - zabezpieczenia, zaciski oraz przewody wysi gnikowe - zegar astronomiczny, - szafka steruj ca Moc rzeczywista (po przebudowie) w obwodzie nie zostanie zwi kszona w stosunku do mocy zainstalowanej w chwili obecnej. Dobór mocy na poszczególnych odcinkach dróg dobrano odpowiednio do kategorii o wietleniowych (wg normy PN-EN 13201) Dla wszystkich opraw obliczono pozycj odb y nika P5. Wszystkie nowe oprawy nale y umieszcza na szczycie s upa o wietleniowego (dopuszcza si monta poni ej tylko w uzasadnionych przypadkach np. gniazdo bocianie). Nale y zastosowa wysi gniki o wymiarach 1 m x 2 m i k cie odchylenia (od poziomu) ramienia wysi gnika Nowy punkt rozliczenia energii (razem ze sterowaniem) nale y zabudowa poprzez przymocowanie do istniej cych s upów stacji. I.1. Sytuacje o wietleniowe, klasa o wietlenia, minimalne wymagania Zgodnie z norm PN/EN13201 wszystkie drogi zosta y poddane ocenie funkcjonalnej oraz trudno ci zadania wzrokowego. Na tej podstawie przyporz dkowano sytuacj o wietleniow i klas o wietlenia. Sposób doboru klasy o wietlenia pokazano w poni szych tabelach: 1. Ca y odcinek Typ o wietlanej powierzchni szacunkowa pr dko g ównego u ytkownika drogi sytuacja Strefa konfliktowa Kompleksowo pola widzenia Zaparkowane pojazdy Poziom jasno ci otoczenia Strumie rowerzystów G ówny typ pogody rodki uspokojenia ruchu G sto skrzy owa droga lokalna na obszarze wiejskim umiarkowana B2 nie istnieje normalna nie istniej ma y normalny sucho nie <3szt./km

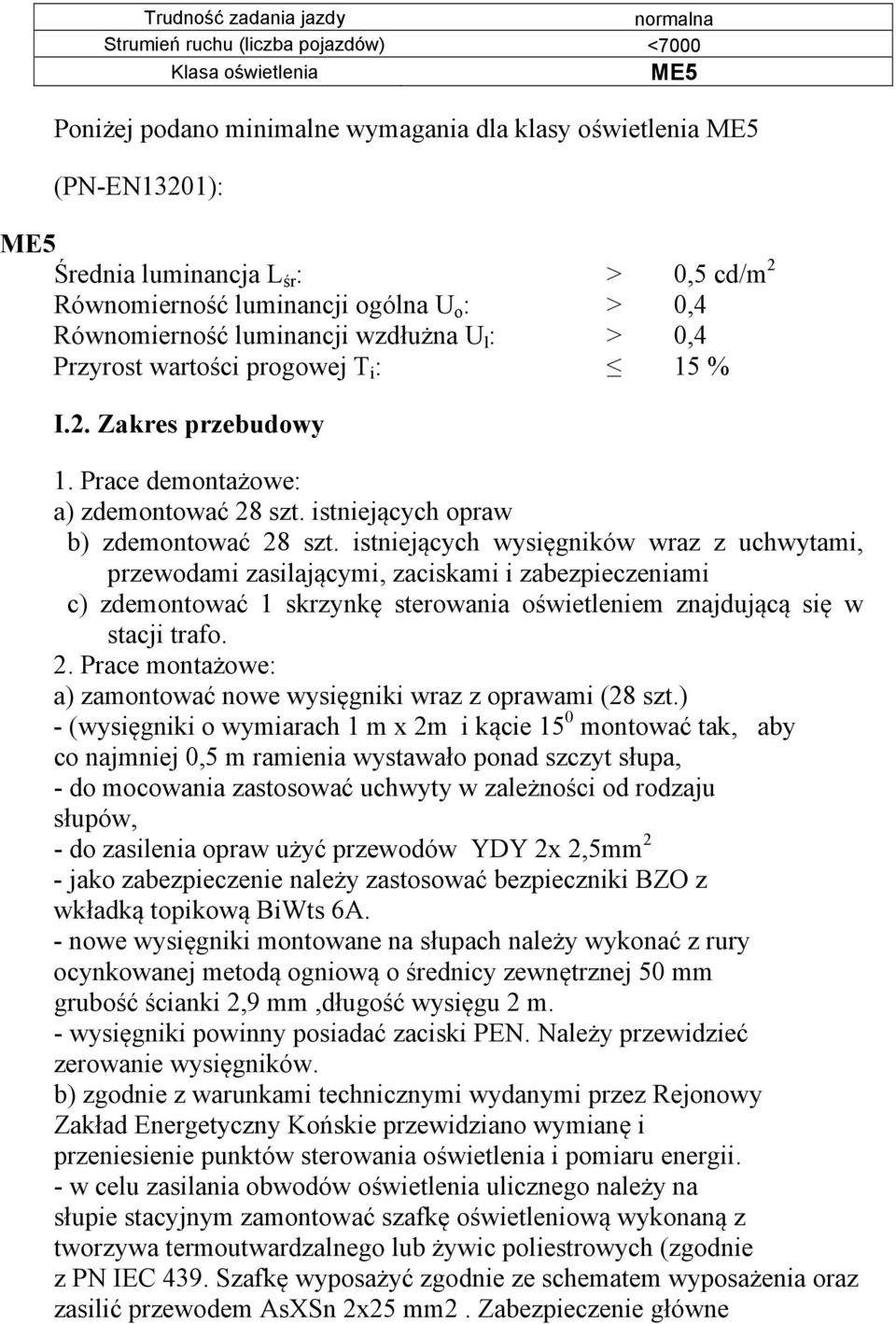

8 Trudno zadania jazdy normalna Strumie ruchu (liczba pojazdów) <7000 Klasa o wietlenia ME5 Poni ej podano minimalne wymagania dla klasy o wietlenia ME5 (PN-EN13201): ME5 rednia luminancja L r : > 0,5 cd/m 2 Równomierno luminancji ogólna U o : > 0,4 Równomierno luminancji wzd u na U l : > 0,4 Przyrost warto ci progowej T i : 15 % I.2. Zakres przebudowy 1. Prace demonta owe: a) zdemontowa 28 szt. istniej cych opraw b) zdemontowa 28 szt. istniej cych wysi gników wraz z uchwytami, przewodami zasilaj cymi, zaciskami i zabezpieczeniami c) zdemontowa 1 skrzynk sterowania o wietleniem znajduj c si w stacji trafo. 2. Prace monta owe: a) zamontowa nowe wysi gniki wraz z oprawami (28 szt.) - (wysi gniki o wymiarach 1 m x 2m i k cie 15 0 montowa tak, aby co najmniej 0,5 m ramienia wystawa o ponad szczyt s upa, - do mocowania zastosowa uchwyty w zale no ci od rodzaju s upów, - do zasilenia opraw u y przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie nale y zastosowa bezpieczniki BZO z wk adk topikow BiWts 6A. - nowe wysi gniki montowane na s upach nale y wykona z rury ocynkowanej metod ogniow o rednicy zewn trznej 50 mm grubo cianki 2,9 mm,d ugo wysi gu 2 m. - wysi gniki powinny posiada zaciski PEN. Nale y przewidzie zerowanie wysi gników. b) zgodnie z warunkami technicznymi wydanymi przez Rejonowy Zak ad Energetyczny Ko skie przewidziano wymian i przeniesienie punktów sterowania o wietlenia i pomiaru energii. - w celu zasilania obwodów o wietlenia ulicznego nale y na s upie stacyjnym zamontowa szafk o wietleniow wykonan z tworzywa termoutwardzalnego lub ywic poliestrowych (zgodnie z PN IEC 439. Szafk wyposa y zgodnie ze schematem wyposa enia oraz zasili przewodem AsXSn 2x25 mm2. Zabezpieczenie g ówne

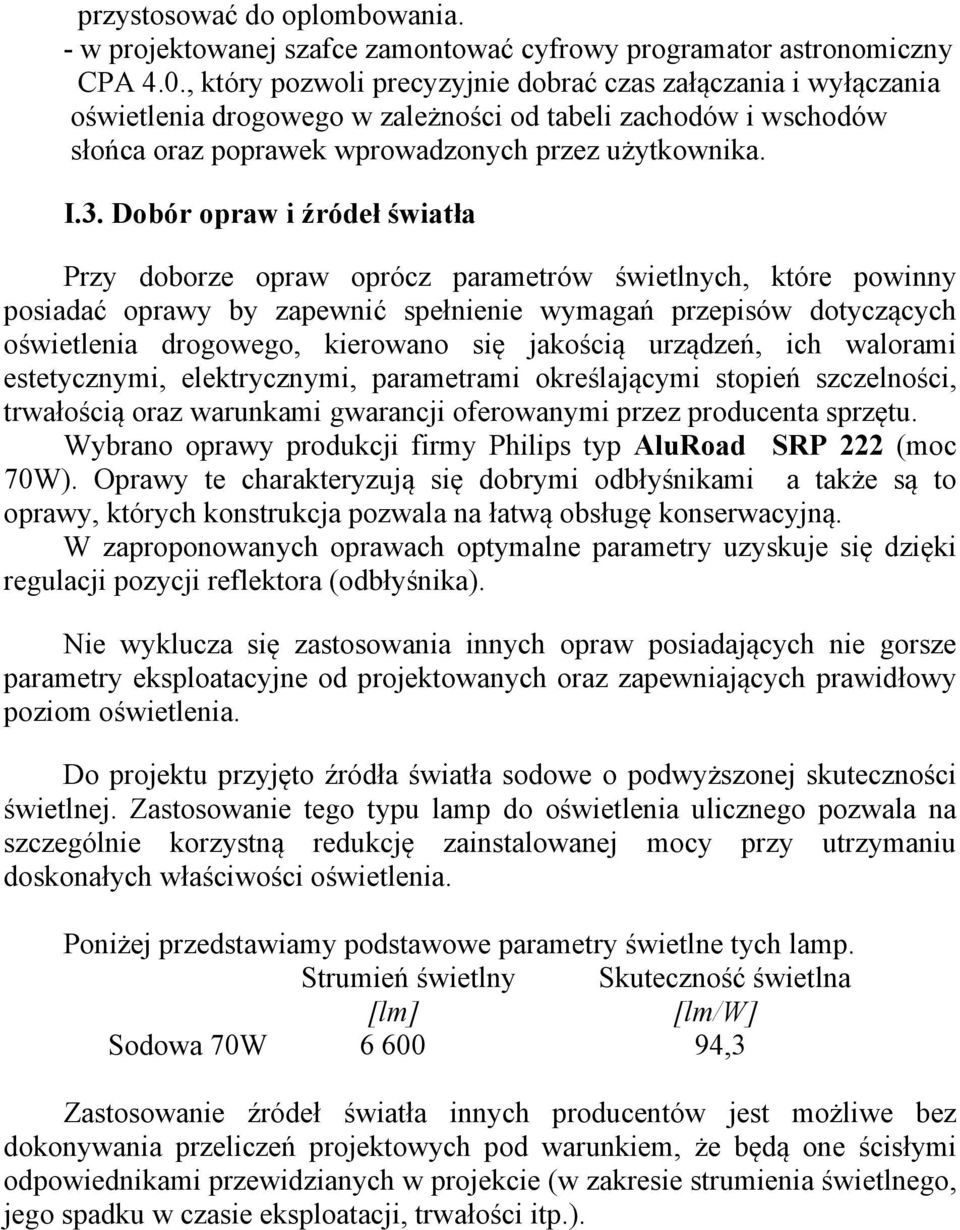

9 przystosowa do oplombowania. - w projektowanej szafce zamontowa cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobra czas za czania i wy czania o wietlenia drogowego w zale no ci od tabeli zachodów i wschodów s o ca oraz poprawek wprowadzonych przez u ytkownika. I.3. Dobór opraw i róde wiat a Przy doborze opraw oprócz parametrów wietlnych, które powinny posiada oprawy by zapewni spe nienie wymaga przepisów dotycz cych o wietlenia drogowego, kierowano si jako ci urz dze, ich walorami estetycznymi, elektrycznymi, parametrami okre laj cymi stopie szczelno ci, trwa o ci oraz warunkami gwarancji oferowanymi przez producenta sprz tu. Wybrano oprawy produkcji firmy Philips typ AluRoad SRP 222 (moc 70W). Oprawy te charakteryzuj si dobrymi odb y nikami a tak e s to oprawy, których konstrukcja pozwala na atw obs ug konserwacyjn. W zaproponowanych oprawach optymalne parametry uzyskuje si dzi ki regulacji pozycji reflektora (odb y nika). Nie wyklucza si zastosowania innych opraw posiadaj cych nie gorsze parametry eksploatacyjne od projektowanych oraz zapewniaj cych prawid owy poziom o wietlenia. Do projektu przyj to ród a wiat a sodowe o podwy szonej skuteczno ci wietlnej. Zastosowanie tego typu lamp do o wietlenia ulicznego pozwala na szczególnie korzystn redukcj zainstalowanej mocy przy utrzymaniu doskona ych w a ciwo ci o wietlenia. Poni ej przedstawiamy podstawowe parametry wietlne tych lamp. Strumie wietlny Skuteczno wietlna [lm] [lm/w] Sodowa 70W ,3 Zastosowanie róde wiat a innych producentów jest mo liwe bez dokonywania przelicze projektowych pod warunkiem, e b d one cis ymi odpowiednikami przewidzianych w projekcie (w zakresie strumienia wietlnego, jego spadku w czasie eksploatacji, trwa o ci itp.).

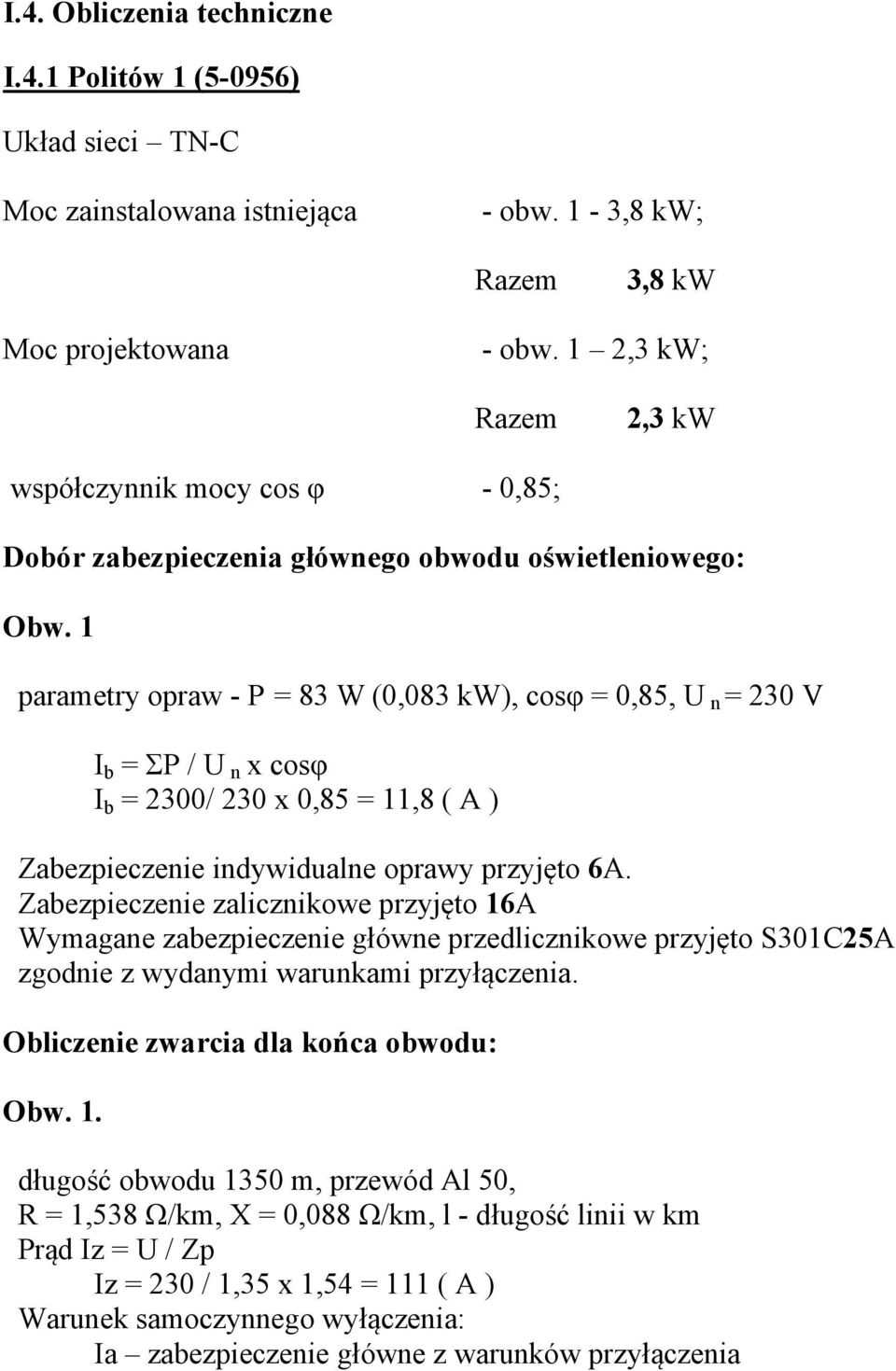

10 I.4. Obliczenia techniczne I.4.1 Politów 1 (5-0956) Uk ad sieci TN-C Moc zainstalowana istniej ca - obw. 1-3,8 kw; Razem 3,8 kw Moc projektowana - obw. 1 2,3 kw; Razem 2,3 kw wspó czynnik mocy cos - 0,85; Dobór zabezpieczenia g ównego obwodu o wietleniowego: Obw. 1 parametry opraw - P = 83 W (0,083 kw), cos = 0,85, U n = 230 V I b = P / U n x cos I b = 2300/ 230 x 0,85 = 11,8 ( A ) Zabezpieczenie indywidualne oprawy przyj to 6A. Zabezpieczenie zalicznikowe przyj to 16A Wymagane zabezpieczenie g ówne przedlicznikowe przyj to S301C25A zgodnie z wydanymi warunkami przy czenia. Obliczenie zwarcia dla ko ca obwodu: Obw. 1. d ugo obwodu 1350 m, przewód Al 50, R = 1,538 /km, X = 0,088 /km, l - d ugo linii w km Pr d Iz = U / Zp Iz = 230 / 1,35 x 1,54 = 111 ( A ) Warunek samoczynnego wy czenia: Ia zabezpieczenie g ówne z warunków przy czenia

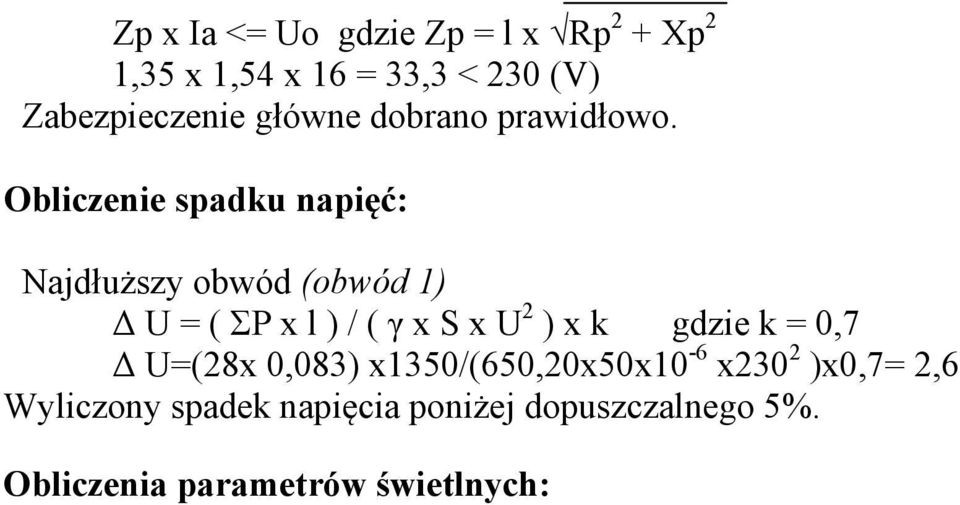

11 Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2 1,35 x 1,54 x 16 = 33,3 < 230 (V) Zabezpieczenie g ówne dobrano prawid owo. Obliczenie spadku napi : Najd u szy obwód (obwód 1) U = ( P x l ) / ( x S x U 2 ) x k gdzie k = 0,7 U=(28x 0,083) x1350/(650,20x50x10-6 x230 2 )x0,7= 2,6 Wyliczony spadek napi cia poni ej dopuszczalnego 5%. Obliczenia parametrów wietlnych:

12 Przebudowa systemu o wietlenia drogowego Gmina Borkowice - Politów 1 (5-0956) Data: Klient: Gmina Borkowice Projektant: Krzysztof Warzy ski Opis: obwód 1 klasa o wietlenia ME5 Za o enie, e oprawy s na ka dym s upie. Warto ci przedstawione w raporcie s wynikiem precyzyjnych oblicze, bazuj cych na okre lonym usytuowaniu opraw wzgl dem siebie oraz wzgl dem p aszczyzny roboczej. Rzeczywiste parametry o wietleniowe s m.in. uwarunkowane: typem zastosowanych opraw, ich rozmieszczeniem oraz w a ciwo ciami refleksyjnymi otoczenia. wiat oprojekt s.c. ul. Jana Kazimierza 62/ Warszawa biuro@swiatloprojekt.pl CalcuLuX Droga

13 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 1 (5-0956) Data: Podsumowanie 1.1 Droga g ówna Oprawa : SRP222 PC SGS104 P5 ród o wiat a : 1 * SON-TPP70W Strumie : 6600 lumen Rot90 (T) : 15.0 stopni Metoda siatki : CEN Luminancja Nowa warto wspó czynnika : 1.30 T H S O W Jezdnia : Droga nierozdzielona Szeroko drogi (W) : 4.00 m Ilo pasów : 2 Tablica wsp. odbi : Asphalt CIE R3 Tablica Q0 : Nowa wartosc wspólczynnika : 1.30 Instalacja : Strona lewa Wysoko (H) : 8.00 m Odst py (S) : m Monta (O) : m Ogólne wartosci jakosciowe dla ukladu drogi. Luminancja rednia = 0.23 cd/m2 Minimum/ rednia = 0.69 Ul = 0.52 Nat enie poziome rednia = 4.77 lux Minimum/ rednia = 0.36 Ol nienie TI = 11.9 % Wspl otoczenia SR = 0.86 Philips Lighting B.V. - CalcuLuX Droga

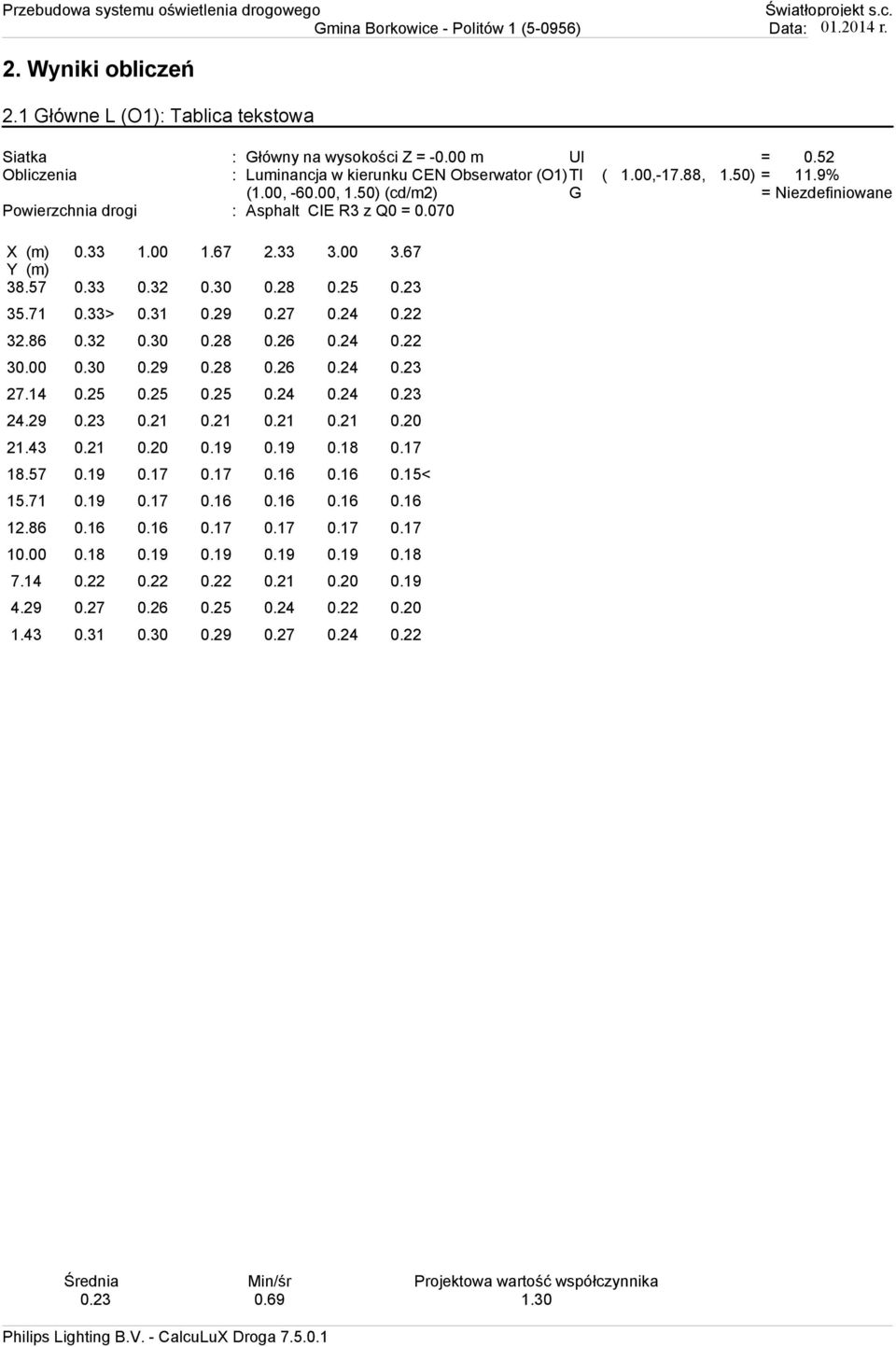

14 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 1 (5-0956) Data: Wyniki oblicze 2.1 G ówne L (O1): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : G ówny na wysoko ci Z = m Ul = 0.52 : Luminancja w kierunku CEN Obserwator (O1) TI ( 1.00,-17.88, 1.50) = 11.9% (1.00, , 1.50) (cd/m2) G = Niezdefiniowane rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

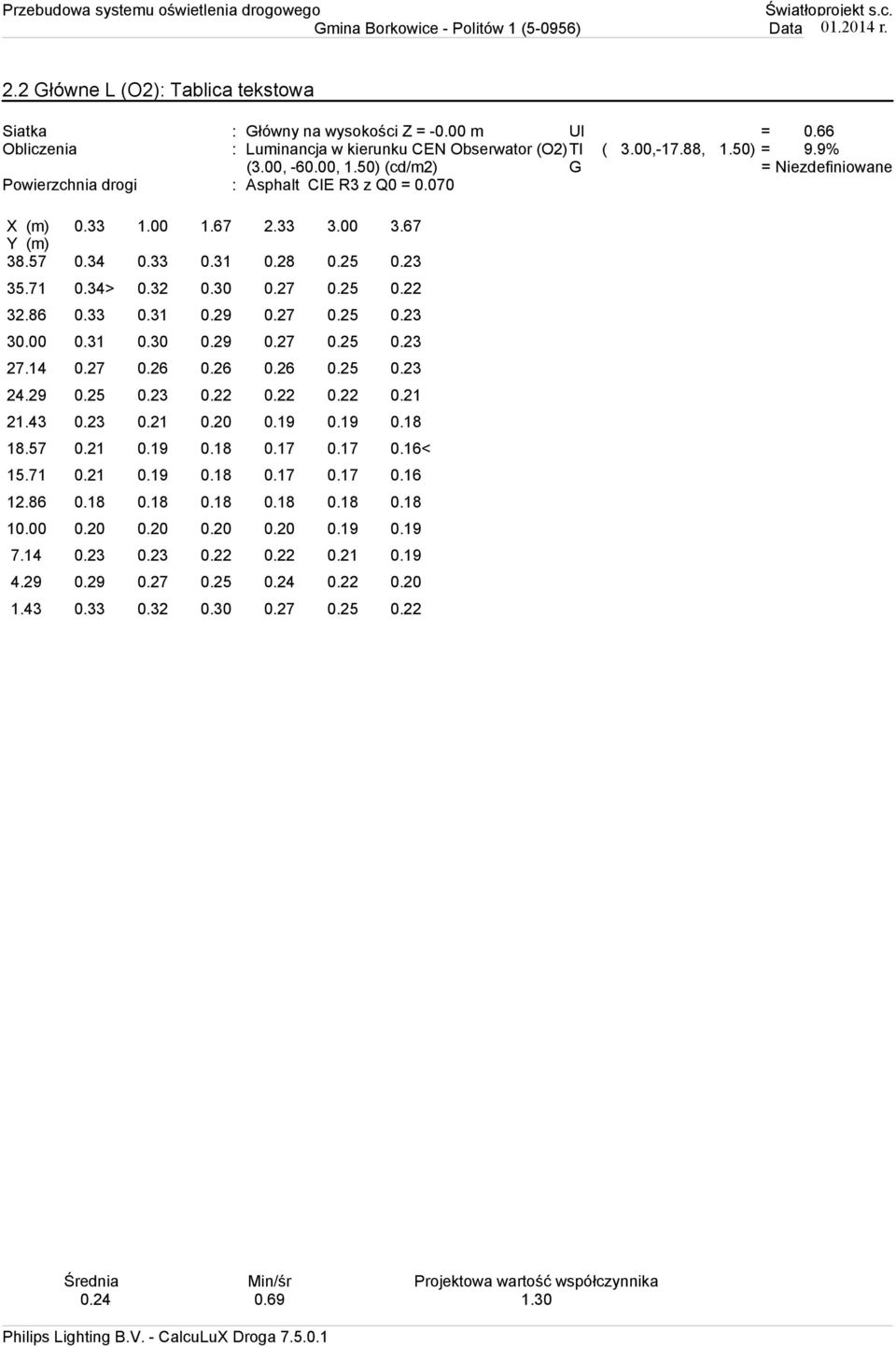

15 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 1 (5-0956) Data: G ówne L (O2): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : G ówny na wysoko ci Z = m Ul = 0.66 : Luminancja w kierunku CEN Obserwator (O2) TI ( 3.00,-17.88, 1.50) = 9.9% (3.00, , 1.50) (cd/m2) G = Niezdefiniowane rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

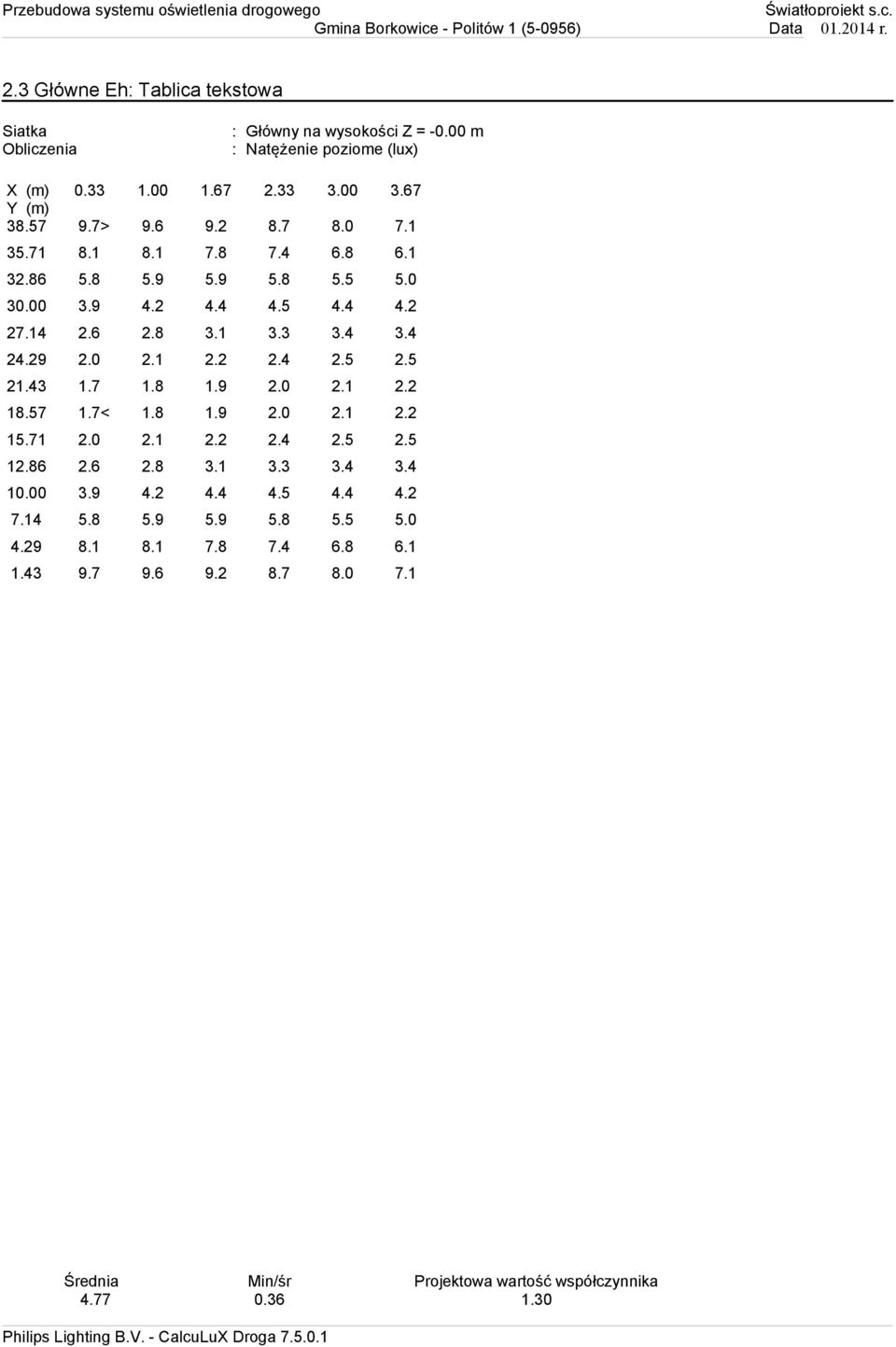

16 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 1 (5-0956) Data: G ówne Eh: Tablica tekstowa Siatka Obliczenia : G ówny na wysoko ci Z = m : Nat enie poziome (lux) X (m) Y (m) > < rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

17 I.5. Ochrona przeciwpora eniowa i odgromowa I.5.1. Ochrona przeciwpora eniowa Ochron przed dotykiem bezpo rednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli, oraz os ony zewn trzne urz dze elektrycznych. Jako ochron przed dotykiem po rednim (ochrona dodatkowa) zastosowano szybkie wy czenie zasilania w przypadku pojawienia si napi cia na metalowych cz ciach s upa i oprawy (oprawy w 2 klasie ochronno ci). Metalowe cz ci s upa nale y pod czy przewodem ochronnym z zaciskiem PEN. I.5.2. Ochrona odgromowa Ochrona odgromowa realizowana jest przez istniej ce odgromniki na sieci o wietleniowej. I.6. Zestawienie materia ów do demonta u 1. Oprawy rt ciowe OR o mocy 125W - 28 szt. 2. Wysi gniki rurowe wraz z hakami i przewodami - 28 kpl. 3. Zabezpieczenia i zaciski pr dowe - 28 kpl. 4. Skrzynka steruj ca - 1 kpl. Uwaga: oprawy s w asno ci przekaza w a cicielowi. ZE i po zdemontowaniu nale y je I.7. Zestawienie materia ów do monta u ALUROAD SRP W + lampa SON T Plus Wysiegniki ocynk. 1 m x 2 m (wraz z uchwytami) Zabezpieczenia BZO z wk adk 6A Zaciski pr dowe SL21 Przewód YDY 2 x 2,5 mm 2 Skrzynka SON z wyposa eniem Politów Zegar steruj cy Uwaga: Oprawy mocowane na n/w s upach: S upy N przelotowe - 17 szt. S upy N rozkraczne - 10 szt. S upy N bli niacze - 1 szt.

18 Zestawienie wyposa enia skrzynki steruj cej: 1. Bezpiecznik przelicznikowy S301 C 25A - 1 szt. 2. Zegar CPa szt. 3. Stycznik SM szt. 4. Prze cznik rodzaju pracy FR szt 5. Bezpieczniki S301 C 16A - 1 szt. 6. Bezpiecznik uk adu sterowania S301 B6-1 szt. 7. Licznik mocy czynnej 1f - 1 szt.

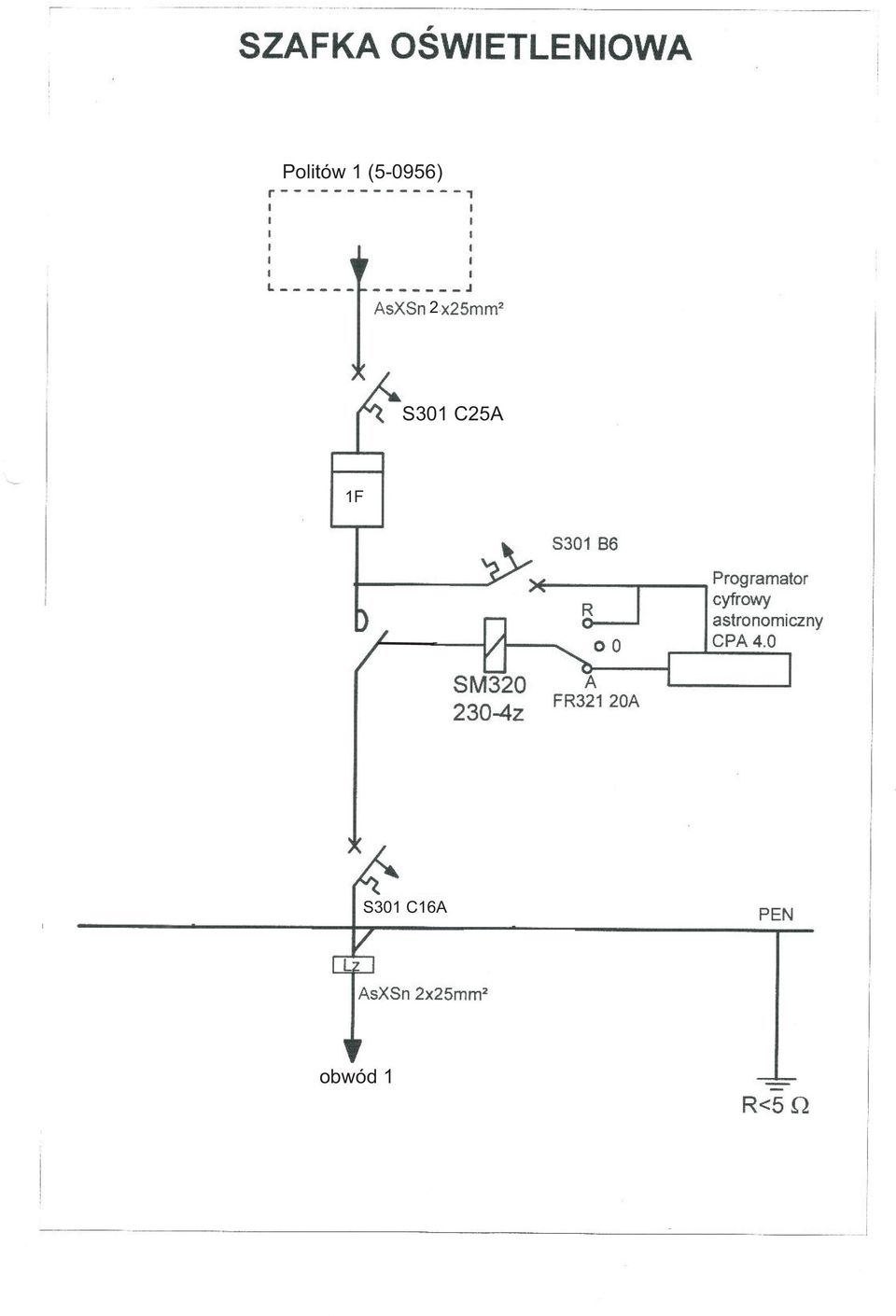

19 Politów 1 (5-0956) 2 1 S301 C25A 1F S301 C10A S301 C16A obwód 1

20 Politów 2

21 1. Podstawa, cel i zakres opracowania Przebudow systemu o wietlenia drogowego na terenie miejscowo ci Politów opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniej cego systemu o wietlenia na terenie Gminy Borkowice. Podstaw opracowania s : - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Ko skie - obowi zuj ce przepisy Bezpo rednim celem przebudowy systemu o wietlenia drogowego jest : - wzrost bezpiecze stwa mieszka ców Gminy, - racjonalizacja zu ycia energii elektrycznej, - zmniejszenie nak adów przeznaczonych na o wietlenie ulic i dróg. Zakres opracowania obejmuje obwody o wietleniowe zasilane ze stacji Politów 2 (5-0957). Przewiduje si wymian wszystkich istniej cych opraw wraz z wysi gnikami, przewodami i zabezpieczeniami. Dodatkowo nale y zainstalowa now skrzynk o wietleniow, a star znajduj c si w stacji trafo zdemontowa. 2. Opis stanu istniej cego Politów 2 (5-0957): Obwód 1 19 szt. opraw rt ciowych OR (tzw. trumienki ) o mocy 125W oprawy rt ciowe sodowe stacja razem 125W 250W 70W 150W Politów 2 obwód Istniej ce oprawy rt ciowe posiadaj ród a wiat a o niskiej skuteczno ci wietlnej a ich przestarza a konstrukcja z lat sze dziesi tych i siedemdziesi tych oraz jako zastosowanych do ich budowy materia ów znacznie odbiega od najnowszych rozwi za proponowanych przez wiod cych producentów opraw. Urz dzenia o wietleniowe zasilane s lini napowietrzn podwieszon na s upach N. Jest to linka go a 5 x Al. Niestety w wielu przypadkach monta opraw jest pod lini przesy ow, a wi c na wysoko ci ok. 6 metrów, co powoduje, e równomierno o wietlenia jest niezadowalaj ca. Sytuacj

22 pogarsza dodatkowo to, e zastosowano krótkie wysi gniki (0,5m/0,5m) o du ych k tach nachylenia Powoduje to wra enie ol nienia, gdy oprawy wiec wprost w oczy obserwatora. Stan tablic o wietleniowych w jest z y i w zwi zku z tym przewidziano jej demonta. Sterowanie o wietleniem odbywa si za pomoc sterownika astronomicznego, który ze wzgl du na przestarza konstrukcj równie nale y zdemontowa.

23 oprawy Politów 2 rtęciowe sodowe stacja razem 125W 250W 70W 150W obwód Politów 3 32 Politów obwód Politów TN-C 21 Wszystkie oprawy OR obwód OR125 oprawa rtęciowa o mocy 125W 34 OR250 goła linkaal. AsXSn oś drogi nr słupa rodzaj oprawy Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax POLITÓW Punkt rozliczania: STAN OBECNY Data: CZERWIEC 2010

24 Politów 3 Politów obwód Politów TN-C 21 Wszystkie oprawy S70 nowa SON na słupie stacji 1 2 obwód Dla wszystkich opraw - pozycja odbłyśnika P1 wszystkie oprawy - własność UG Nowe oprawy ALUROAD SRP 222 o mocy 70W - 19 szt. S70 oprawy sodowe nowe (70W) goła linkaal. AsXSn oś drogi 34 nr słupa S70 moc oprawy wszystkie wysięgniki 1m x 2m x 5 0 Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax POLITÓW Punkt rozliczania: a PROJEKT Data: CZERWIEC 2010

25 I. ZA O ENIA PROJEKTOWE. Wymianie podlegaj : - oprawy rt ciowe 19 szt. - zabezpieczenia, zaciski oraz przewody wysi gnikowe - zegar astronomiczny, - szafka steruj ca Moc rzeczywista (po przebudowie) w obwodzie nie zostanie zwi kszona w stosunku do mocy zainstalowanej w chwili obecnej. Dobór mocy na poszczególnych odcinkach dróg dobrano odpowiednio do kategorii o wietleniowych (wg normy PN-EN 13201) Dla wszystkich opraw obliczono pozycj odb y nika P1. Wszystkie nowe oprawy nale y umieszcza na szczycie s upa o wietleniowego (dopuszcza si monta poni ej tylko w uzasadnionych przypadkach np. gniazdo bocianie). Nale y zastosowa wysi gniki o wymiarach 1 m x 2 m i k cie odchylenia (od poziomu) ramienia wysi gnika 5 0. Nowy punkt rozliczenia energii (razem ze sterowaniem) nale y zabudowa poprzez przymocowanie do istniej cych s upów stacji. I.1. Sytuacje o wietleniowe, klasa o wietlenia, minimalne wymagania Zgodnie z norm PN/EN13201 wszystkie drogi zosta y poddane ocenie funkcjonalnej oraz trudno ci zadania wzrokowego. Na tej podstawie przyporz dkowano sytuacj o wietleniow i klas o wietlenia. Sposób doboru klasy o wietlenia pokazano w poni szych tabelach: 1. Ca y odcinek Typ o wietlanej powierzchni szacunkowa pr dko g ównego u ytkownika drogi sytuacja Strefa konfliktowa Kompleksowo pola widzenia Zaparkowane pojazdy Poziom jasno ci otoczenia Strumie rowerzystów G ówny typ pogody rodki uspokojenia ruchu G sto skrzy owa droga lokalna na obszarze wiejskim umiarkowana B2 nie istnieje normalna nie istniej ma y normalny sucho nie <3szt./km

26 Trudno zadania jazdy normalna Strumie ruchu (liczba pojazdów) <7000 Klasa o wietlenia ME5 Poni ej podano minimalne wymagania dla klasy o wietlenia ME5 (PN-EN13201): ME5 rednia luminancja L r : > 0,5 cd/m 2 Równomierno luminancji ogólna U o : > 0,4 Równomierno luminancji wzd u na U l : > 0,4 Przyrost warto ci progowej T i : 15 % I.2. Zakres przebudowy 1. Prace demonta owe: a) zdemontowa 19 szt. istniej cych opraw b) zdemontowa 19 szt. istniej cych wysi gników wraz z uchwytami, przewodami zasilaj cymi, zaciskami i zabezpieczeniami c) zdemontowa 1 skrzynk sterowania o wietleniem znajduj c si w stacji trafo. 2. Prace monta owe: a) zamontowa nowe wysi gniki wraz z oprawami (19 szt.) - (wysi gniki o wymiarach 1 m x 2m i k cie 5 0 montowa tak, aby co najmniej 0,5 m ramienia wystawa o ponad szczyt s upa, - do mocowania zastosowa uchwyty w zale no ci od rodzaju s upów, - do zasilenia opraw u y przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie nale y zastosowa bezpieczniki BZO z wk adk topikow BiWts 6A. - nowe wysi gniki montowane na s upach nale y wykona z rury ocynkowanej metod ogniow o rednicy zewn trznej 50 mm grubo cianki 2,9 mm,d ugo wysi gu 2 m. - wysi gniki powinny posiada zaciski PEN. Nale y przewidzie zerowanie wysi gników. b) zgodnie z warunkami technicznymi wydanymi przez Rejonowy Zak ad Energetyczny Ko skie przewidziano wymian i przeniesienie punktów sterowania o wietlenia i pomiaru energii. - w celu zasilania obwodów o wietlenia ulicznego nale y na s upie stacyjnym zamontowa szafk o wietleniow wykonan z tworzywa termoutwardzalnego lub ywic poliestrowych (zgodnie z PN IEC 439. Szafk wyposa y zgodnie ze schematem wyposa enia oraz zasili przewodem AsXSn 2x25 mm2. Zabezpieczenie g ówne

27 przystosowa do oplombowania. - w projektowanej szafce zamontowa cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobra czas za czania i wy czania o wietlenia drogowego w zale no ci od tabeli zachodów i wschodów s o ca oraz poprawek wprowadzonych przez u ytkownika. I.3. Dobór opraw i róde wiat a Przy doborze opraw oprócz parametrów wietlnych, które powinny posiada oprawy by zapewni spe nienie wymaga przepisów dotycz cych o wietlenia drogowego, kierowano si jako ci urz dze, ich walorami estetycznymi, elektrycznymi, parametrami okre laj cymi stopie szczelno ci, trwa o ci oraz warunkami gwarancji oferowanymi przez producenta sprz tu. Wybrano oprawy produkcji firmy Philips typ AluRoad SRP 222 (moc 70W). Oprawy te charakteryzuj si dobrymi odb y nikami a tak e s to oprawy, których konstrukcja pozwala na atw obs ug konserwacyjn. W zaproponowanych oprawach optymalne parametry uzyskuje si dzi ki regulacji pozycji reflektora (odb y nika). Nie wyklucza si zastosowania innych opraw posiadaj cych nie gorsze parametry eksploatacyjne od projektowanych oraz zapewniaj cych prawid owy poziom o wietlenia. Do projektu przyj to ród a wiat a sodowe o podwy szonej skuteczno ci wietlnej. Zastosowanie tego typu lamp do o wietlenia ulicznego pozwala na szczególnie korzystn redukcj zainstalowanej mocy przy utrzymaniu doskona ych w a ciwo ci o wietlenia. Poni ej przedstawiamy podstawowe parametry wietlne tych lamp. Strumie wietlny Skuteczno wietlna [lm] [lm/w] Sodowa 70W ,3 Zastosowanie róde wiat a innych producentów jest mo liwe bez dokonywania przelicze projektowych pod warunkiem, e b d one cis ymi odpowiednikami przewidzianych w projekcie (w zakresie strumienia wietlnego, jego spadku w czasie eksploatacji, trwa o ci itp.).

28 I.4. Obliczenia techniczne I.4.1 Politów 2 (5-0957) Uk ad sieci TN-C Moc zainstalowana istniej ca - obw. 1 2,6 kw; Razem 2,6 kw Moc projektowana - obw. 1 1,6 kw; Razem 1,6 kw wspó czynnik mocy cos - 0,85; Dobór zabezpieczenia g ównego obwodu o wietleniowego: Obw. 1 parametry opraw - P = 83 W (0,083 kw), cos = 0,85, U n = 230 V I b = P / U n x cos I b = 1577/ 230 x 0,85 = 8,1 ( A ) Zabezpieczenie indywidualne oprawy przyj to 6A. Zabezpieczenie zalicznikowe przyj to 10A Wymagane zabezpieczenie g ówne przedlicznikowe przyj to S301C20A zgodnie z wydanymi warunkami przy czenia. Obliczenie zwarcia dla ko ca obwodu: Obw. 1. d ugo obwodu 950 m, przewód Al 50, R = 1,538 /km, X = 0,088 /km, l - d ugo linii w km Pr d Iz = U / Zp Iz = 230 / 0,95 x 1,54 = 157 ( A ) Warunek samoczynnego wy czenia: Ia zabezpieczenie g ówne z warunków przy czenia

29 Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2 0,95 x 1,54 x 10 = 14,6 < 230 (V) Zabezpieczenie g ówne dobrano prawid owo. Obliczenie spadku napi : Najd u szy obwód (obwód 1) U = ( P x l ) / ( x S x U 2 ) x k gdzie k = 0,7 U=(19x 0,083) x950/(650,20x50x10-6 x230 2 )x0,7= 1,2 Wyliczony spadek napi cia poni ej dopuszczalnego 5%. Obliczenia parametrów wietlnych:

30 Przebudowa systemu o wietlenia drogowego Gmina Borkowice - Politów 2 (5-0957) Data: Klient: Gmina Borkowice Projektant: Krzysztof Warzy ski Opis: obwód 1 klasa o wietlenia ME5 Za o enie, e oprawy s na ka dym s upie. Warto ci przedstawione w raporcie s wynikiem precyzyjnych oblicze, bazuj cych na okre lonym usytuowaniu opraw wzgl dem siebie oraz wzgl dem p aszczyzny roboczej. Rzeczywiste parametry o wietleniowe s m.in. uwarunkowane: typem zastosowanych opraw, ich rozmieszczeniem oraz w a ciwo ciami refleksyjnymi otoczenia. wiat oprojekt s.c. ul. Jana Kazimierza 62/ Warszawa biuro@swiatloprojekt.pl CalcuLuX Droga

31 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 2 (5-0957) Data: Podsumowanie 1.1 Droga g ówna Oprawa : SRP222 PC SGS104 P1 ród o wiat a : 1 * SON-TPP70W Strumie : 6600 lumen Rot90 (T) : 5.0 stopni Metoda siatki : CEN Luminancja Nowa warto wspó czynnika : 1.30 T H S O W Jezdnia : Droga nierozdzielona Szeroko drogi (W) : 4.00 m Ilo pasów : 2 Tablica wsp. odbi : Asphalt CIE R3 Tablica Q0 : Nowa wartosc wspólczynnika : 1.30 Instalacja : Strona lewa Wysoko (H) : 8.00 m Odst py (S) : m Monta (O) : m Ogólne wartosci jakosciowe dla ukladu drogi. Luminancja rednia = 0.44 cd/m2 Minimum/ rednia = 0.51 Ul = 0.51 Nat enie poziome rednia = 7.64 lux Minimum/ rednia = 0.34 Ol nienie TI = 12.6 % Wspl otoczenia SR = 0.70 Philips Lighting B.V. - CalcuLuX Droga

32 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 2 (5-0957) Data: Wyniki oblicze 2.1 G ówne L (O1): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : G ówny na wysoko ci Z = m Ul = 0.51 : Luminancja w kierunku CEN Obserwator (O1) TI ( 1.00,-17.88, 1.50) = 12.6% (1.00, , 1.50) (cd/m2) G = Niezdefiniowane rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

33 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 2 (5-0957) Data: G ówne L (O2): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : G ówny na wysoko ci Z = m Ul = 0.56 : Luminancja w kierunku CEN Obserwator (O2) TI ( 3.00,-17.88, 1.50) = 9.7% (3.00, , 1.50) (cd/m2) G = Niezdefiniowane rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

34 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 2 (5-0957) Data: G ówne Eh: Tablica tekstowa Siatka Obliczenia : G ówny na wysoko ci Z = m : Nat enie poziome (lux) X (m) Y (m) > < rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

35 I.5. Ochrona przeciwpora eniowa i odgromowa I.5.1. Ochrona przeciwpora eniowa Ochron przed dotykiem bezpo rednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli, oraz os ony zewn trzne urz dze elektrycznych. Jako ochron przed dotykiem po rednim (ochrona dodatkowa) zastosowano szybkie wy czenie zasilania w przypadku pojawienia si napi cia na metalowych cz ciach s upa i oprawy (oprawy w 2 klasie ochronno ci). Metalowe cz ci s upa nale y pod czy przewodem ochronnym z zaciskiem PEN. I.5.2. Ochrona odgromowa Ochrona odgromowa realizowana jest przez istniej ce odgromniki na sieci o wietleniowej. I.6. Zestawienie materia ów do demonta u 1. Oprawy rt ciowe OR o mocy 125W - 19 szt. 2. Wysi gniki rurowe wraz z hakami i przewodami - 19 kpl. 3. Zabezpieczenia i zaciski pr dowe - 19 kpl. 4. Skrzynka steruj ca - 1 kpl. Uwaga: oprawy s w asno ci przekaza w a cicielowi. ZE i po zdemontowaniu nale y je I.7. Zestawienie materia ów do monta u ALUROAD SRP W + lampa SON T Plus Wysiegniki ocynk. 1 m x 2 m (wraz z uchwytami) Zabezpieczenia BZO z wk adk 6A Zaciski pr dowe SL21 Przewód YDY 2 x 2,5 mm 2 Skrzynka SON z wyposa eniem Politów Zegar steruj cy Uwaga: Oprawy mocowane na n/w s upach: S upy N przelotowe - 11 szt. S upy N rozkraczne - 8 szt.

36 Zestawienie wyposa enia skrzynki steruj cej: 1. Bezpiecznik przelicznikowy S301 C 20A - 1 szt. 2. Zegar CPa szt. 3. Stycznik SM szt. 4. Prze cznik rodzaju pracy FR szt 5. Bezpieczniki S301 C 10A - 1 szt. 6. Bezpiecznik uk adu sterowania S301 B6-1 szt. 7. Licznik mocy czynnej 1f - 1 szt.

37 Politów 2 (5-0957) 2 1 S301 C20A 1F S301 C10A S301 C10A obwód 1

38 Politów 3

39 1. Podstawa, cel i zakres opracowania Przebudow systemu o wietlenia drogowego na terenie miejscowo ci Politów opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniej cego systemu o wietlenia na terenie Gminy Borkowice. Podstaw opracowania s : - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Ko skie - obowi zuj ce przepisy Bezpo rednim celem przebudowy systemu o wietlenia drogowego jest : - wzrost bezpiecze stwa mieszka ców Gminy, - racjonalizacja zu ycia energii elektrycznej, - zmniejszenie nak adów przeznaczonych na o wietlenie ulic i dróg. Zakres opracowania obejmuje obwody o wietleniowe zasilane ze stacji Politów 3 (5-0958). Przewiduje si wymian wszystkich istniej cych opraw wraz z wysi gnikami, przewodami i zabezpieczeniami. Dodatkowo nale y zainstalowa now skrzynk o wietleniow, a star znajduj c si w stacji trafo zdemontowa. 2. Opis stanu istniej cego Politów 3 (5-0958): Obwód 1 34 szt. opraw rt ciowych OR (tzw. trumienki ) o mocy 125W i 2 szt. opraw sodowych o mocy 150W oprawy rt ciowe sodowe stacja razem 125W 250W 70W 150W Politów 3 obwód Istniej ce oprawy rt ciowe posiadaj ród a wiat a o niskiej skuteczno ci wietlnej a ich przestarza a konstrukcja z lat sze dziesi tych i siedemdziesi tych oraz jako zastosowanych do ich budowy materia ów znacznie odbiega od najnowszych rozwi za proponowanych przez wiod cych producentów opraw. Urz dzenia o wietleniowe zasilane s lini napowietrzn podwieszon na s upach N. Jest to linka go a 5 x Al. Niestety w wielu przypadkach monta opraw jest pod lini przesy ow, a wi c na wysoko ci ok. 6 metrów, co

40 powoduje, e równomierno o wietlenia jest niezadowalaj ca. Sytuacj pogarsza dodatkowo to, e zastosowano krótkie wysi gniki (0,5m/0,5m) o du ych k tach nachylenia Powoduje to wra enie ol nienia, gdy oprawy wiec wprost w oczy obserwatora. Stan tablic o wietleniowych w jest z y i w zwi zku z tym przewidziano jej demonta. Sterowanie o wietleniem odbywa si za pomoc sterownika astronomicznego, który ze wzgl du na przestarza konstrukcj równie nale y zdemontowa.

41 oprawy Politów 3 rtęciowe sodowe stacja razem 125W 250W 70W 150W obwód SGS własność UG własność 4/1 UG SGS Politów TN-C 30 Politów 2 4 Wszystkie oprawy nieopisane OR125 OR125 oprawa rtęciowa o mocy 125W SGS150 oprawa sodowa o mocy 150W 34 OR250 goła linkaal. AsXSn oś drogi nr słupa rodzaj oprawy Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax POLITÓW Punkt rozliczania: STAN OBECNY Data: CZERWIEC 2010

42 / nowa SON na słupie stacji Politów TN-C 30 Politów 2 4 Wszystkie oprawy S70 Dla wszystkich opraw - pozycja odbłyśnika P1 wszystkie oprawy - własność UG Nowe oprawy ALUROAD SRP 222 o mocy 70W - 36 szt. S70 oprawy sodowe nowe (70W) goła linkaal. AsXSn oś drogi 34 nr słupa S70 moc oprawy wszystkie wysięgniki 1m x 2m x 5 0 Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax POLITÓW Punkt rozliczania: a PROJEKT Data: CZERWIEC 2010

43 I. ZA O ENIA PROJEKTOWE. Wymianie podlegaj : - oprawy rt ciowe 34 szt. - oprawy sodowe 2 szt. - zabezpieczenia, zaciski oraz przewody wysi gnikowe - zegar astronomiczny, - szafka steruj ca Moc rzeczywista (po przebudowie) w obwodzie nie zostanie zwi kszona w stosunku do mocy zainstalowanej w chwili obecnej. Dobór mocy na poszczególnych odcinkach dróg dobrano odpowiednio do kategorii o wietleniowych (wg normy PN-EN 13201) Dla wszystkich opraw obliczono pozycj odb y nika P1. Wszystkie nowe oprawy nale y umieszcza na szczycie s upa o wietleniowego (dopuszcza si monta poni ej tylko w uzasadnionych przypadkach np. gniazdo bocianie). Nale y zastosowa wysi gniki o wymiarach 1 m x 2 m i k cie odchylenia (od poziomu) ramienia wysi gnika 5 0. Nowy punkt rozliczenia energii (razem ze sterowaniem) nale y zabudowa poprzez przymocowanie do istniej cych s upów stacji. I.1. Sytuacje o wietleniowe, klasa o wietlenia, minimalne wymagania Zgodnie z norm PN/EN13201 wszystkie drogi zosta y poddane ocenie funkcjonalnej oraz trudno ci zadania wzrokowego. Na tej podstawie przyporz dkowano sytuacj o wietleniow i klas o wietlenia. Sposób doboru klasy o wietlenia pokazano w poni szych tabelach: 1. Ca y odcinek Typ o wietlanej powierzchni szacunkowa pr dko g ównego u ytkownika drogi sytuacja Strefa konfliktowa Kompleksowo pola widzenia Zaparkowane pojazdy Poziom jasno ci otoczenia Strumie rowerzystów droga lokalna na obszarze wiejskim umiarkowana B2 nie istnieje normalna nie istniej ma y normalny

44 G ówny typ pogody sucho rodki uspokojenia ruchu nie G sto skrzy owa <3szt./km Trudno zadania jazdy normalna Strumie ruchu (liczba pojazdów) <7000 Klasa o wietlenia ME5 Poni ej podano minimalne wymagania dla klasy o wietlenia ME5 (PN-EN13201): ME5 rednia luminancja L r : > 0,5 cd/m 2 Równomierno luminancji ogólna U o : > 0,4 Równomierno luminancji wzd u na U l : > 0,4 Przyrost warto ci progowej T i : 15 % I.2. Zakres przebudowy 1. Prace demonta owe: a) zdemontowa 36 szt. istniej cych opraw b) zdemontowa 36 szt. istniej cych wysi gników wraz z uchwytami, przewodami zasilaj cymi, zaciskami i zabezpieczeniami c) zdemontowa 1 skrzynk sterowania o wietleniem znajduj c si w stacji trafo. 2. Prace monta owe: a) zamontowa nowe wysi gniki wraz z oprawami (36 szt.) - (wysi gniki o wymiarach 1 m x 2m i k cie 5 0 montowa tak, aby co najmniej 0,5 m ramienia wystawa o ponad szczyt s upa, - do mocowania zastosowa uchwyty w zale no ci od rodzaju s upów, - do zasilenia opraw u y przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie nale y zastosowa bezpieczniki BZO z wk adk topikow BiWts 6A. - nowe wysi gniki montowane na s upach nale y wykona z rury ocynkowanej metod ogniow o rednicy zewn trznej 50 mm grubo cianki 2,9 mm,d ugo wysi gu 2 m. - wysi gniki powinny posiada zaciski PEN. Nale y przewidzie zerowanie wysi gników. b) zgodnie z warunkami technicznymi wydanymi przez Rejonowy Zak ad Energetyczny Ko skie przewidziano wymian i przeniesienie punktów sterowania o wietlenia i pomiaru energii. - w celu zasilania obwodów o wietlenia ulicznego nale y na s upie stacyjnym zamontowa szafk o wietleniow wykonan z

45 tworzywa termoutwardzalnego lub ywic poliestrowych (zgodnie z PN IEC 439. Szafk wyposa y zgodnie ze schematem wyposa enia oraz zasili przewodem AsXSn 2x25 mm2. Zabezpieczenie g ówne przystosowa do oplombowania. - w projektowanej szafce zamontowa cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobra czas za czania i wy czania o wietlenia drogowego w zale no ci od tabeli zachodów i wschodów s o ca oraz poprawek wprowadzonych przez u ytkownika. I.3. Dobór opraw i róde wiat a Przy doborze opraw oprócz parametrów wietlnych, które powinny posiada oprawy by zapewni spe nienie wymaga przepisów dotycz cych o wietlenia drogowego, kierowano si jako ci urz dze, ich walorami estetycznymi, elektrycznymi, parametrami okre laj cymi stopie szczelno ci, trwa o ci oraz warunkami gwarancji oferowanymi przez producenta sprz tu. Wybrano oprawy produkcji firmy Philips typ AluRoad SRP 222 (moc 70W). Oprawy te charakteryzuj si dobrymi odb y nikami a tak e s to oprawy, których konstrukcja pozwala na atw obs ug konserwacyjn. W zaproponowanych oprawach optymalne parametry uzyskuje si dzi ki regulacji pozycji reflektora (odb y nika). Nie wyklucza si zastosowania innych opraw posiadaj cych nie gorsze parametry eksploatacyjne od projektowanych oraz zapewniaj cych prawid owy poziom o wietlenia. Do projektu przyj to ród a wiat a sodowe o podwy szonej skuteczno ci wietlnej. Zastosowanie tego typu lamp do o wietlenia ulicznego pozwala na szczególnie korzystn redukcj zainstalowanej mocy przy utrzymaniu doskona ych w a ciwo ci o wietlenia. Poni ej przedstawiamy podstawowe parametry wietlne tych lamp. Strumie wietlny Skuteczno wietlna [lm] [lm/w] Sodowa 70W ,3 Zastosowanie róde wiat a innych producentów jest mo liwe bez dokonywania przelicze projektowych pod warunkiem, e b d one cis ymi odpowiednikami przewidzianych w projekcie (w zakresie strumienia wietlnego, jego spadku w czasie eksploatacji, trwa o ci itp.).

46 I.4. Obliczenia techniczne I.4.1 Politów 3 (5-0958) Uk ad sieci TN-C Moc zainstalowana istniej ca - obw. 1 5,0 kw; Razem 5,0 kw Moc projektowana - obw. 1 3,0 kw; Razem 3,0 kw wspó czynnik mocy cos - 0,85; Dobór zabezpieczenia g ównego obwodu o wietleniowego: Obw. 1 parametry opraw - P = 83 W (0,083 kw), cos = 0,85, U n = 230 V I b = P / U n x cos I b = 2988/ 230 x 0,85 = 15,3 ( A ) Zabezpieczenie indywidualne oprawy przyj to 6A. Zabezpieczenie zalicznikowe przyj to 16A Wymagane zabezpieczenie g ówne przedlicznikowe przyj to S301C32A zgodnie z wydanymi warunkami przy czenia. Obliczenie zwarcia dla ko ca obwodu: Obw. 1 d ugo obwodu 1750 m, przewód Al 50, R = 1,538 /km, X = 0,088 /km, l - d ugo linii w km Pr d Iz = U / Zp Iz = 230 / 1,75 x 1,54 = 85,3 ( A ) Warunek samoczynnego wy czenia: Ia zabezpieczenie g ówne z warunków przy czenia Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2

47 1,75 x 1,54 x 16 = 43,1 < 230 (V) Zabezpieczenie g ówne dobrano prawid owo. Obliczenie spadku napi : Najd u szy obwód (obwód 1) U = ( P x l ) / ( x S x U 2 ) x k gdzie k = 0,7 U=(36x 0,083) x1750/(650,20x50x10-6 x230 2 )x0,7= 4,3 Wyliczony spadek napi cia poni ej dopuszczalnego 5%. Obliczenia parametrów wietlnych:

48 Przebudowa systemu o wietlenia drogowego Gmina Borkowice - Politów 3 (5-0958) Data: Klient: Gmina Borkowice Projektant: Krzysztof Warzy ski Opis: obwód 1 klasa o wietlenia ME5 Za o enie, e oprawy s na ka dym s upie. Warto ci przedstawione w raporcie s wynikiem precyzyjnych oblicze, bazuj cych na okre lonym usytuowaniu opraw wzgl dem siebie oraz wzgl dem p aszczyzny roboczej. Rzeczywiste parametry o wietleniowe s m.in. uwarunkowane: typem zastosowanych opraw, ich rozmieszczeniem oraz w a ciwo ciami refleksyjnymi otoczenia. wiat oprojekt s.c. ul. Jana Kazimierza 62/ Warszawa biuro@swiatloprojekt.pl CalcuLuX Droga

49 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 3 (5-0958) Data: Podsumowanie 1.1 Droga g ówna Oprawa : SRP222 PC SGS104 P1 ród o wiat a : 1 * SON-TPP70W Strumie : 6600 lumen Rot90 (T) : 5.0 stopni Metoda siatki : CEN Luminancja Nowa warto wspó czynnika : 1.30 T H S O W Jezdnia : Droga nierozdzielona Szeroko drogi (W) : 4.00 m Ilo pasów : 2 Tablica wsp. odbi : Asphalt CIE R3 Tablica Q0 : Nowa wartosc wspólczynnika : 1.30 Instalacja : Strona lewa Wysoko (H) : 8.00 m Odst py (S) : m Monta (O) : 0.00 m Ogólne wartosci jakosciowe dla ukladu drogi. Luminancja rednia = 0.50 cd/m2 Minimum/ rednia = 0.57 Ul = 0.51 Nat enie poziome rednia = 7.24 lux Minimum/ rednia = 0.27 Ol nienie TI = 10.9 % Wspl otoczenia SR = 0.81 Philips Lighting B.V. - CalcuLuX Droga

50 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 3 (5-0958) Data: Wyniki oblicze 2.1 G ówne L (O1): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : G ówny na wysoko ci Z = m Ul = 0.52 : Luminancja w kierunku CEN Obserwator (O1) TI ( 1.00,-17.88, 1.50) = 10.4% (1.00, , 1.50) (cd/m2) G = Niezdefiniowane rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

51 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 3 (5-0958) Data: G ówne L (O2): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : G ówny na wysoko ci Z = m Ul = 0.51 : Luminancja w kierunku CEN Obserwator (O2) TI ( 3.00,-17.88, 1.50) = 10.9% (3.00, , 1.50) (cd/m2) G = Niezdefiniowane rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

52 Przebudowa systemu o wietlenia drogowego wiat oprojekt s.c. Gmina Borkowice - Politów 3 (5-0958) Data: G ówne Eh: Tablica tekstowa Siatka Obliczenia : G ówny na wysoko ci Z = m : Nat enie poziome (lux) X (m) Y (m) > < rednia Min/ r Projektowa warto wspó czynnika Philips Lighting B.V. - CalcuLuX Droga

53 I.5. Ochrona przeciwpora eniowa i odgromowa I.5.1. Ochrona przeciwpora eniowa Ochron przed dotykiem bezpo rednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli, oraz os ony zewn trzne urz dze elektrycznych. Jako ochron przed dotykiem po rednim (ochrona dodatkowa) zastosowano szybkie wy czenie zasilania w przypadku pojawienia si napi cia na metalowych cz ciach s upa i oprawy (oprawy w 2 klasie ochronno ci). Metalowe cz ci s upa nale y pod czy przewodem ochronnym z zaciskiem PEN. I.5.2. Ochrona odgromowa Ochrona odgromowa realizowana jest przez istniej ce odgromniki na sieci o wietleniowej. I.6. Zestawienie materia ów do demonta u 1. Oprawy rt ciowe OR o mocy 125W - 34 szt. 2. Oprawy sodowe o mocy 150W - 2 szt. 3. Wysi gniki rurowe wraz z hakami i przewodami - 36 kpl. 4. Zabezpieczenia i zaciski pr dowe - 36 kpl. 5. Skrzynka steruj ca - 1 kpl. Uwaga: oprawy z poz 1 s w asno ci ZE i po zdemontowaniu nale y je przekaza w a cicielowi. I.7. Zestawienie materia ów do monta u ALUROAD SRP W + lampa SON T Plus Wysiegniki ocynk. 1 m x 2 m (wraz z uchwytami) Zabezpieczenia BZO z wk adk 6A Zaciski pr dowe SL21 Przewód YDY 2 x 2,5 mm 2 Skrzynka SON z wyposa eniem Politów Zegar steruj cy Uwaga: Oprawy mocowane na n/w s upach: S upy N przelotowe - 25 szt. S upy N rozkraczne - 11 szt.

54 Zestawienie wyposa enia skrzynki steruj cej: 1. Bezpiecznik przelicznikowy S301 C 32A - 1 szt. 2. Zegar CPa szt. 3. Stycznik SM szt. 4. Prze cznik rodzaju pracy FR szt 5. Bezpieczniki S301 C 16A - 1 szt. 6. Bezpiecznik uk adu sterowania S301 B6-1 szt. 7. Licznik mocy czynnej 1f - 1 szt.

55 Politów 3 (5-0958) 2 1 S301 C32A 1F S301 C10A S301 C16A obwód 1

56 Radestów 1

57 1. Podstawa, cel i zakres opracowania Przebudow systemu o wietlenia drogowego na terenie miejscowo ci Radestów opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniej cego systemu o wietlenia na terenie Gminy Borkowice. Podstaw opracowania s : - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Ko skie - obowi zuj ce przepisy Bezpo rednim celem przebudowy systemu o wietlenia drogowego jest : - wzrost bezpiecze stwa mieszka ców Gminy, - racjonalizacja zu ycia energii elektrycznej, - zmniejszenie nak adów przeznaczonych na o wietlenie ulic i dróg. Zakres opracowania obejmuje obwody o wietleniowe zasilane ze stacji Radestów 1 Wie (5-0977). Przewiduje si wymian cz ci istniej cych opraw wraz z wysi gnikami, przewodami i zabezpieczeniami. Dodatkowo nale y zainstalowa now skrzynk o wietleniow, a star znajduj c si w stacji trafo zdemontowa. 2. Opis stanu istniej cego Radestów 1 Wie : Obwód 1 4 szt. opraw rt ciowych OR o mocy 250W i 2 szt. opraw sodowych SGS 101 Malaga o mocy 70W Obwód 2 2 szt. opraw rt ciowych OR o mocy 250W i 5 szt. opraw sodowych SGS 101 Malaga o mocy 70W oprawy rt ciowe sodowe stacja razem 125W 250W 70W 150W Radestów 1 Wie obwód obwód Istniej ce oprawy rt ciowe posiadaj ród a wiat a o niskiej skuteczno ci wietlnej a ich przestarza a konstrukcja z lat sze dziesi tych i siedemdziesi tych oraz jako zastosowanych do ich budowy materia ów znacznie odbiega od najnowszych rozwi za proponowanych przez wiod cych producentów opraw. Urz dzenia o wietleniowe zasilane s lini napowietrzn podwieszon na s upach N. Jest to linka go a 5 x Al. Niestety w wielu przypadkach monta opraw jest pod lini przesy ow, a wi c na wysoko ci ok. 6 metrów, co

58 powoduje, e równomierno o wietlenia jest niezadowalaj ca. Sytuacj pogarsza dodatkowo to, e zastosowano krótkie wysi gniki (0,5m/0,5m) o du ych k tach nachylenia Powoduje to wra enie ol nienia, gdy oprawy wiec wprost w oczy obserwatora. Stan tablicy o wietleniowej jest z y i w zwi zku z tym przewidziano jej demonta. Sterowanie o wietleniem odbywa si za pomoc sterownika astronomicznego, który ze wzgl du na przestarza konstrukcj równie nale y zdemontowa.

59 oprawy rtęciowe sodowe stacja razem 125W 250W 70W 150W Radestów 1 Wieś obwód obwód OR250 Młynarska 10 9 OR /1 7/2 własność SGS70 UG 6 OR własność SGS70 UG OR125 OR250 Radestów 1 Wieś T-T obwód własność UG 22 SGS70 Piaskowa własność SGS70 UG 24 własność SGS70 UG obwód OR własność SGS70 UG 19 OR własność 20 UG SGS70 SGS70 oprawa sodowa o mocy 70W OR250 oprawa rtęciowa o mocy 250W 34 OZR250 goła linkaal. AsXSn oś drogi nr słupa rodzaj oprawy Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax RADESTÓW Punkt rozliczania: STAN OBECNY Data: CZERWIEC 2010
