1 DOKUMENTACJA TECHNICZNA

2 RZUCÓW 1

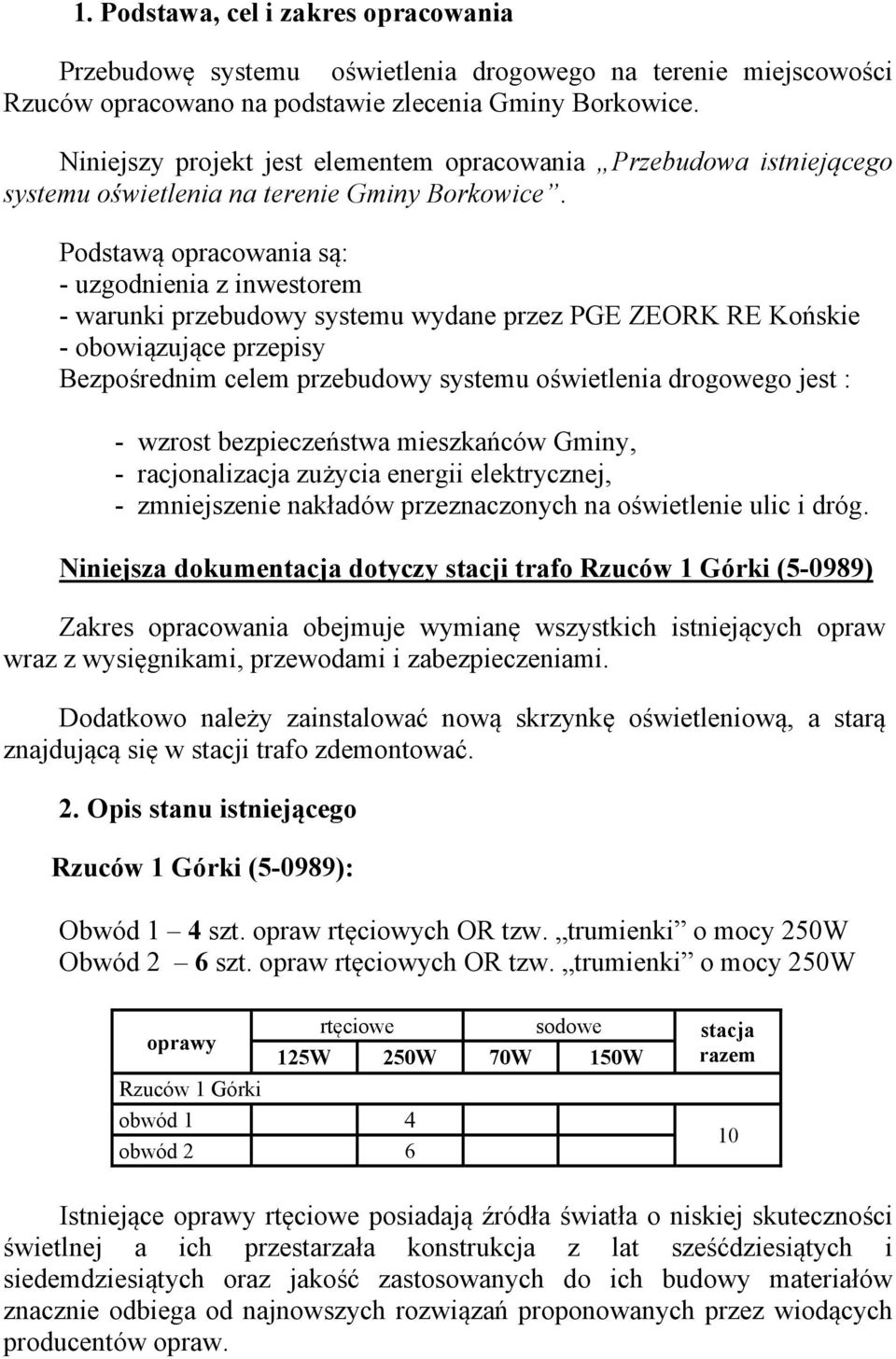

3 1. Podstawa, cel i zakres opracowania Przebudowę systemu oświetlenia drogowego na terenie miejscowości Rzuców opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniejącego systemu oświetlenia na terenie Gminy Borkowice. Podstawą opracowania są: - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Końskie - obowiązujące przepisy Bezpośrednim celem przebudowy systemu oświetlenia drogowego jest : - wzrost bezpieczeństwa mieszkańców Gminy, - racjonalizacja zużycia energii elektrycznej, - zmniejszenie nakładów przeznaczonych na oświetlenie ulic i dróg. Niniejsza dokumentacja dotyczy stacji trafo Rzuców 1 Górki (5-0989) Zakres opracowania obejmuje wymianę wszystkich istniejących opraw wraz z wysięgnikami, przewodami i zabezpieczeniami. Dodatkowo należy zainstalować nową skrzynkę oświetleniową, a starą znajdującą się w stacji trafo zdemontować. 2. Opis stanu istniejącego Rzuców 1 Górki (5-0989): Obwód 1 4 szt. opraw rtęciowych OR tzw. trumienki o mocy 250W Obwód 2 6 szt. opraw rtęciowych OR tzw. trumienki o mocy 250W rtęciowe sodowe stacja oprawy 125W 250W 70W 150W razem Rzuców 1 Górki obwód obwód 2 6 Istniejące oprawy rtęciowe posiadają źródła światła o niskiej skuteczności świetlnej a ich przestarzała konstrukcja z lat sześćdziesiątych i siedemdziesiątych oraz jakość zastosowanych do ich budowy materiałów znacznie odbiega od najnowszych rozwiązań proponowanych przez wiodących producentów opraw.

4 Wszystkie urządzenia oświetleniowe zasilane są linią napowietrzną podwieszoną na słupach ŻN. Całość zasilana za pomocą linki gołej 5 x Al. Niestety we wszystkich przypadkach montaż opraw jest pod linią przesyłową, a więc na wysokości ok. 6 metrów, co powoduje, że równomierność oświetlenia jest niezadowalająca. Sytuację pogarsza dodatkowo to, że zastosowano krótkie wysięgniki (0,5m/0,5m) o dużych kątach nachylenia Powoduje to wrażenie olśnienia, gdyż oprawy świecą wprost w oczy obserwatora. Stan tablicy oświetleniowej jest zły i w związku z tym przewidziano jej demontaż. Sterowanie oświetleniem odbywa się za pomocą sterownika astronomicznego, który ze względu na przestarzałą konstrukcję również należy zdemontować.

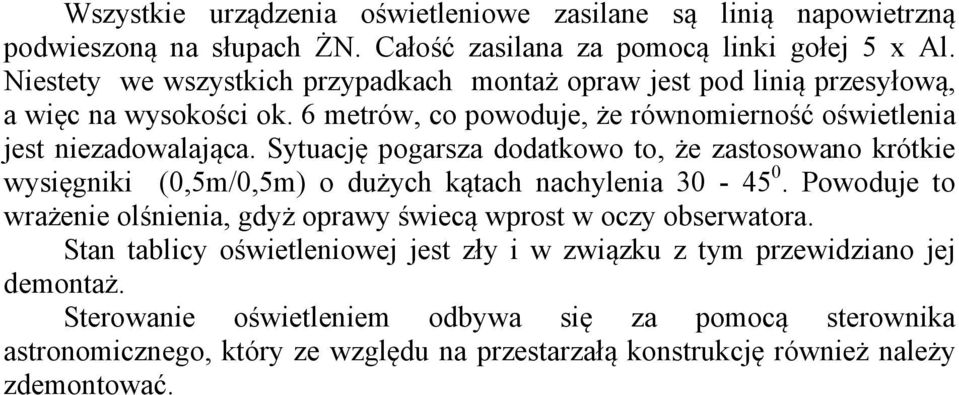

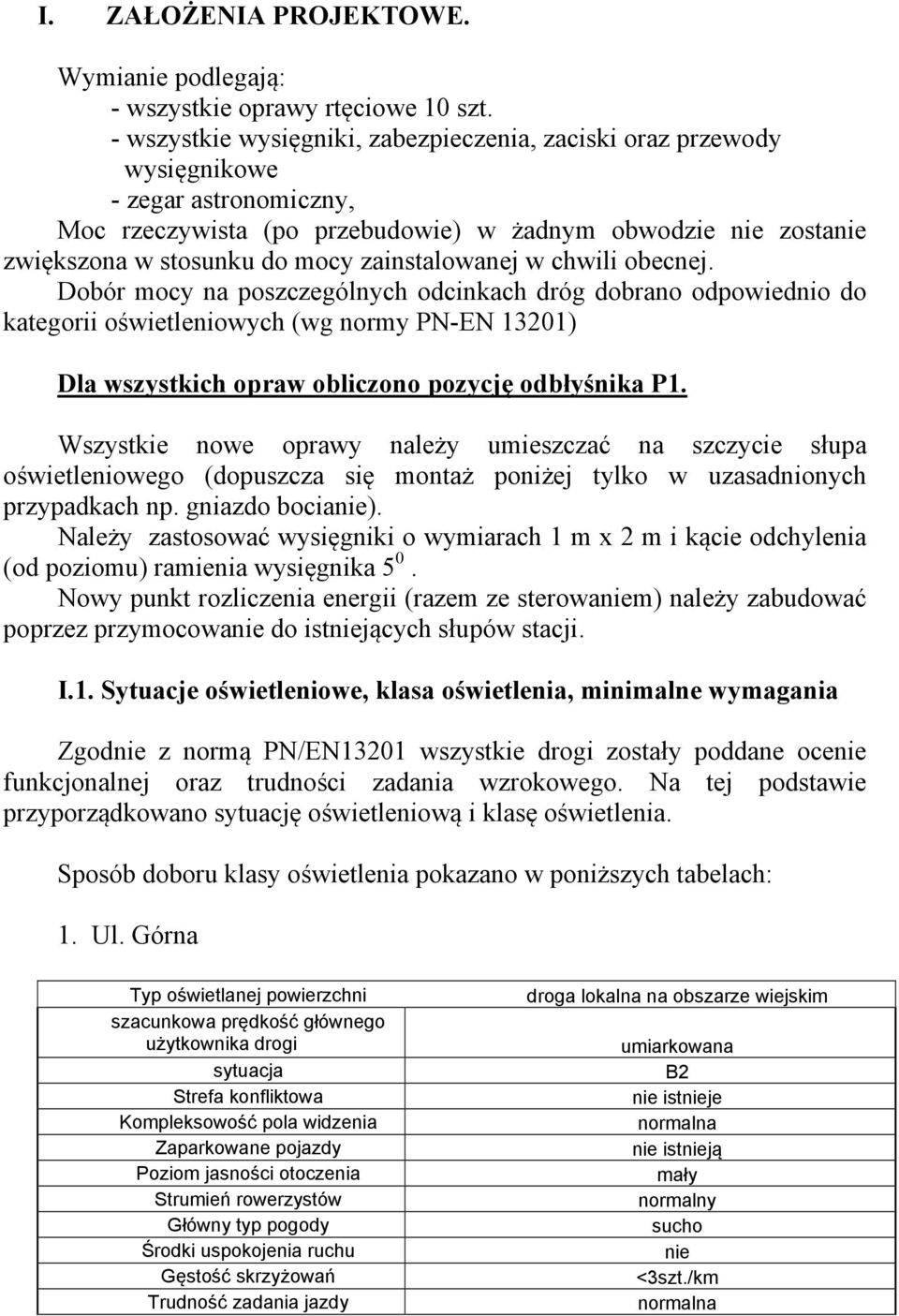

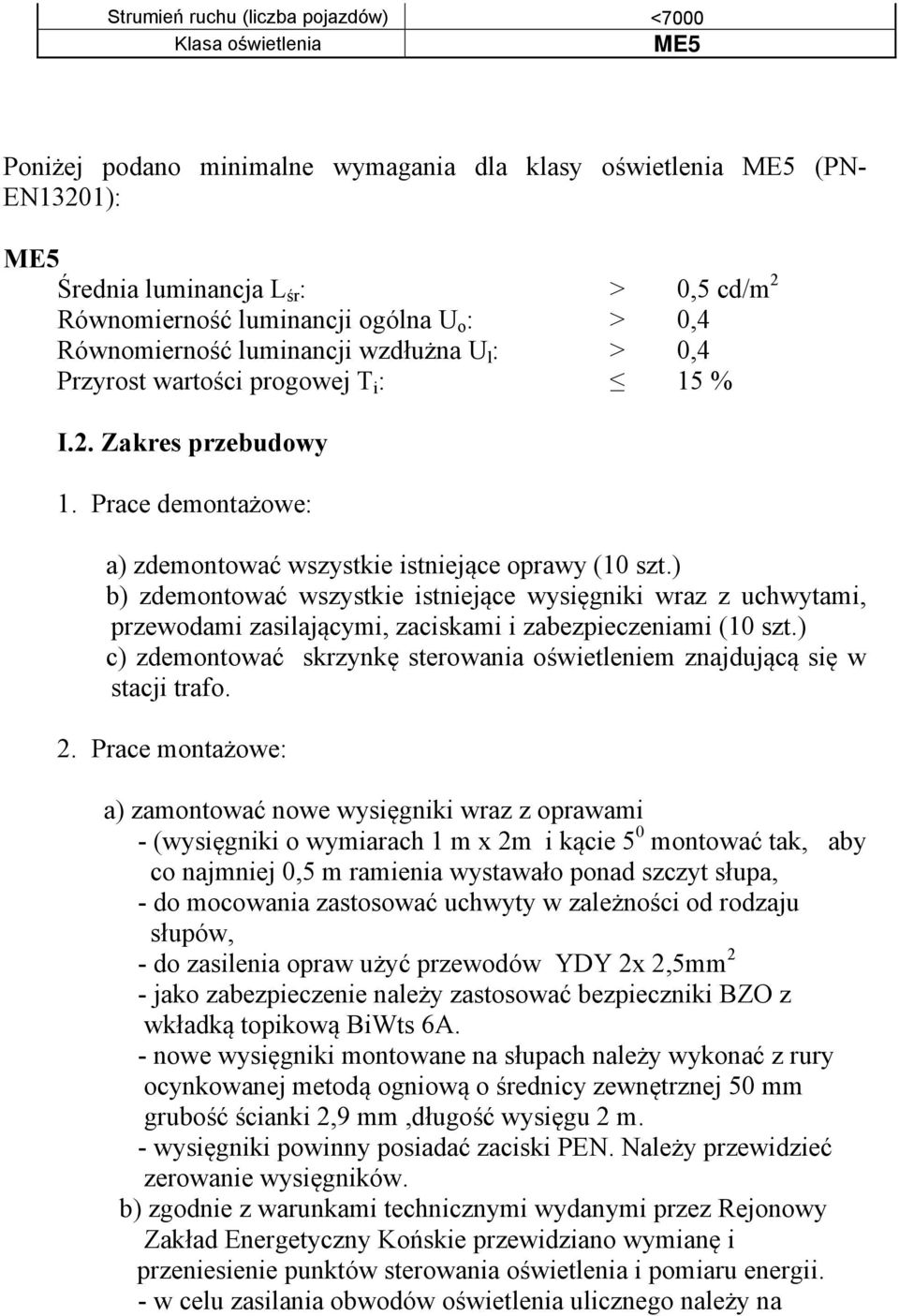

5 I. ZAŁOŻENIA PROJEKTOWE. Wymianie podlegają: - wszystkie oprawy rtęciowe 10 szt. - wszystkie wysięgniki, zabezpieczenia, zaciski oraz przewody wysięgnikowe - zegar astronomiczny, Moc rzeczywista (po przebudowie) w żadnym obwodzie nie zostanie zwiększona w stosunku do mocy zainstalowanej w chwili obecnej. Dobór mocy na poszczególnych odcinkach dróg dobrano odpowiednio do kategorii oświetleniowych (wg normy PN-EN 13201) Dla wszystkich opraw obliczono pozycję odbłyśnika P1. Wszystkie nowe oprawy należy umieszczać na szczycie słupa oświetleniowego (dopuszcza się montaż poniżej tylko w uzasadnionych przypadkach np. gniazdo bocianie). Należy zastosować wysięgniki o wymiarach 1 m x 2 m i kącie odchylenia (od poziomu) ramienia wysięgnika 5 0. Nowy punkt rozliczenia energii (razem ze sterowaniem) należy zabudować poprzez przymocowanie do istniejących słupów stacji. I.1. Sytuacje oświetleniowe, klasa oświetlenia, minimalne wymagania Zgodnie z normą PN/EN13201 wszystkie drogi zostały poddane ocenie funkcjonalnej oraz trudności zadania wzrokowego. Na tej podstawie przyporządkowano sytuację oświetleniową i klasę oświetlenia. Sposób doboru klasy oświetlenia pokazano w poniższych tabelach: 1. Ul. Górna Typ oświetlanej powierzchni szacunkowa prędkość głównego użytkownika drogi sytuacja Strefa konfliktowa Kompleksowość pola widzenia Zaparkowane pojazdy Poziom jasności otoczenia Strumień rowerzystów Główny typ pogody Środki uspokojenia ruchu Gęstość skrzyżowań Trudność zadania jazdy droga lokalna na obszarze wiejskim umiarkowana B2 nie istnieje normalna nie istnieją mały normalny sucho nie <3szt./km normalna

6 Strumień ruchu (liczba pojazdów) <7000 Klasa oświetlenia ME5 Poniżej podano minimalne wymagania dla klasy oświetlenia ME5 (PN- EN13201): ME5 Średnia luminancja L śr : > 0,5 cd/m 2 Równomierność luminancji ogólna U o : > 0,4 Równomierność luminancji wzdłużna U l : > 0,4 Przyrost wartości progowej T i : 15 % I.2. Zakres przebudowy 1. Prace demontażowe: a) zdemontować wszystkie istniejące oprawy (10 szt.) b) zdemontować wszystkie istniejące wysięgniki wraz z uchwytami, przewodami zasilającymi, zaciskami i zabezpieczeniami (10 szt.) c) zdemontować skrzynkę sterowania oświetleniem znajdującą się w stacji trafo. 2. Prace montażowe: a) zamontować nowe wysięgniki wraz z oprawami - (wysięgniki o wymiarach 1 m x 2m i kącie 5 0 montować tak, aby co najmniej 0,5 m ramienia wystawało ponad szczyt słupa, - do mocowania zastosować uchwyty w zależności od rodzaju słupów, - do zasilenia opraw użyć przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie należy zastosować bezpieczniki BZO z wkładką topikową BiWts 6A. - nowe wysięgniki montowane na słupach należy wykonać z rury ocynkowanej metodą ogniową o średnicy zewnętrznej 50 mm grubość ścianki 2,9 mm,długość wysięgu 2 m. - wysięgniki powinny posiadać zaciski PEN. Należy przewidzieć zerowanie wysięgników. b) zgodnie z warunkami technicznymi wydanymi przez Rejonowy Zakład Energetyczny Końskie przewidziano wymianę i przeniesienie punktów sterowania oświetlenia i pomiaru energii. - w celu zasilania obwodów oświetlenia ulicznego należy na

7 słupie stacyjnym zamontować szafkę oświetleniową wykonaną z tworzywa termoutwardzalnego lub żywic poliestrowych (zgodnie z PN IEC 439. Szafkę oświetleniową wyposażyć zgodnie ze schematem wyposażenia szafki oraz zasilić przewodem AsXSn 2x25 mm2. Zabezpieczenie główne przystosować do oplombowania. - w projektowanej szafce oświetleniowej zamontować cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobrać czas załączania i wyłączania oświetlenia drogowego w zależności od tabeli zachodów i wschodów słońca oraz poprawek wprowadzonych przez użytkownika. I.3. Dobór opraw i źródeł światła Przy doborze opraw oprócz parametrów świetlnych, które powinny posiadać oprawy by zapewnić spełnienie wymagań przepisów dotyczących oświetlenia drogowego, kierowano się jakością urządzeń, ich walorami estetycznymi, elektrycznymi, parametrami określającymi stopień szczelności, trwałością oraz warunkami gwarancji oferowanymi przez producenta sprzętu. Wybrano oprawy produkcji firmy Philips typ AluRoad SRP 222 (moc 70W). Oprawy te charakteryzują się dobrymi odbłyśnikami a także są to oprawy, których konstrukcja pozwala na łatwą obsługę konserwacyjną. W zaproponowanych oprawach optymalne parametry uzyskuje się dzięki regulacji pozycji reflektora (odbłyśnika). Nie wyklucza się zastosowania innych opraw posiadających nie gorsze parametry eksploatacyjne od projektowanych oraz zapewniających prawidłowy poziom oświetlenia. Do projektu przyjęto źródła światła sodowe o podwyższonej skuteczności świetlnej. Zastosowanie tego typu lamp do oświetlenia ulicznego pozwala na szczególnie korzystną redukcję zainstalowanej mocy przy utrzymaniu doskonałych właściwości oświetlenia. Poniżej przedstawiamy podstawowe parametry świetlne tych lamp. Strumień świetlny Skuteczność świetlna [lm] [lm/w] Sodowa 70W ,3 Zastosowanie źródeł światła innych producentów jest możliwe bez dokonywania przeliczeń projektowych pod warunkiem, że będą one ścisłymi odpowiednikami przewidzianych w projekcie (w zakresie strumienia świetlnego, jego spadku w czasie eksploatacji, trwałości itp.).

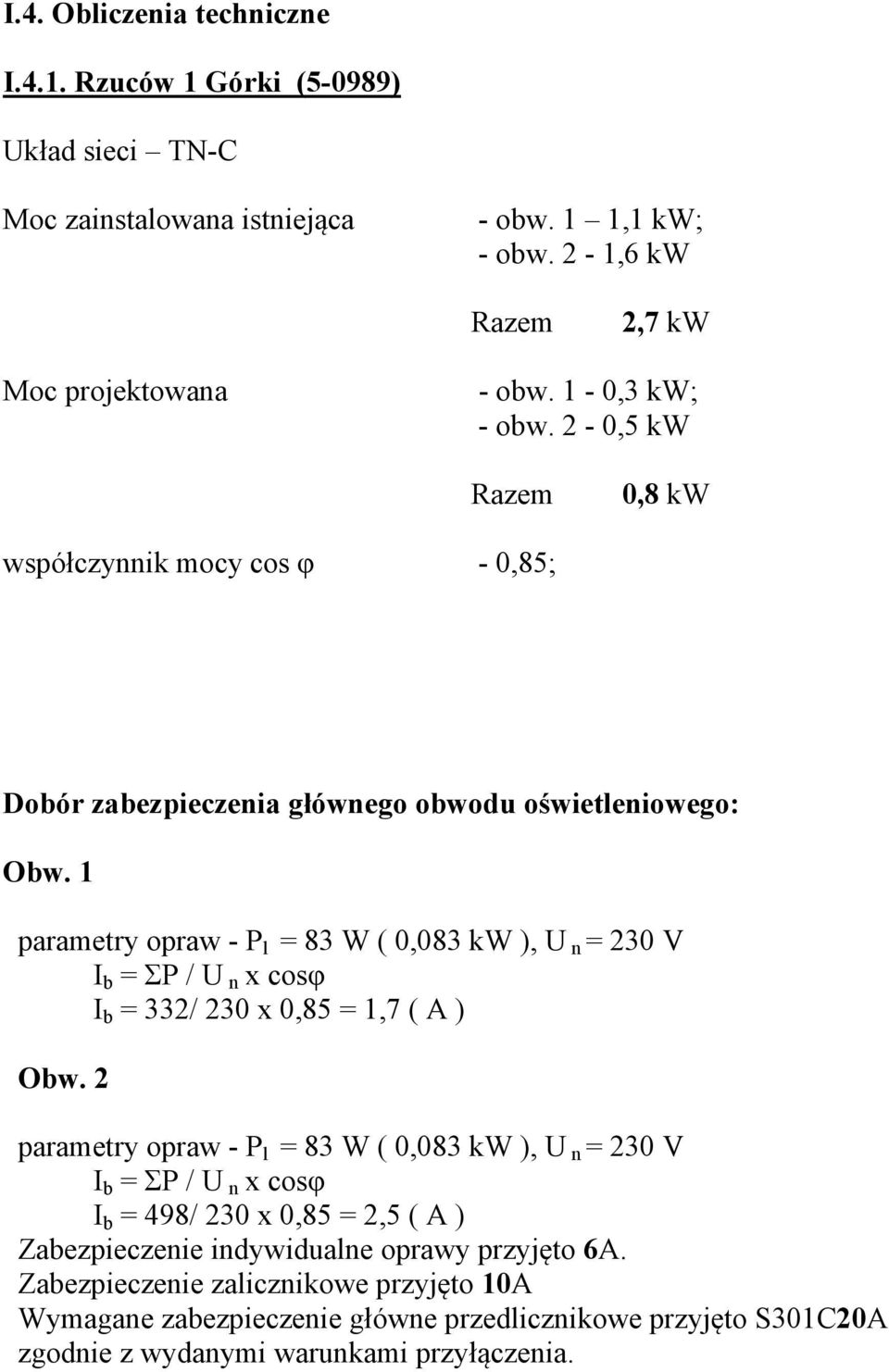

8 I.4. Obliczenia techniczne I.4.1. Rzuców 1 Górki (5-0989) Układ sieci TN-C Moc zainstalowana istniejąca - obw. 1 1,1 kw; - obw. 2-1,6 kw Razem 2,7 kw Moc projektowana - obw. 1-0,3 kw; - obw. 2-0,5 kw Razem 0,8 kw współczynnik mocy cos φ - 0,85; Dobór zabezpieczenia głównego obwodu oświetleniowego: Obw. 1 parametry opraw - P l = 83 W ( 0,083 kw ), U n = 230 V I b = ΣP / U n x cosφ I b = 332/ 230 x 0,85 = 1,7 ( A ) Obw. 2 parametry opraw - P l = 83 W ( 0,083 kw ), U n = 230 V I b = ΣP / U n x cosφ I b = 498/ 230 x 0,85 = 2,5 ( A ) Zabezpieczenie indywidualne oprawy przyjęto 6A. Zabezpieczenie zalicznikowe przyjęto 10A Wymagane zabezpieczenie główne przedlicznikowe przyjęto S301C20A zgodnie z wydanymi warunkami przyłączenia.

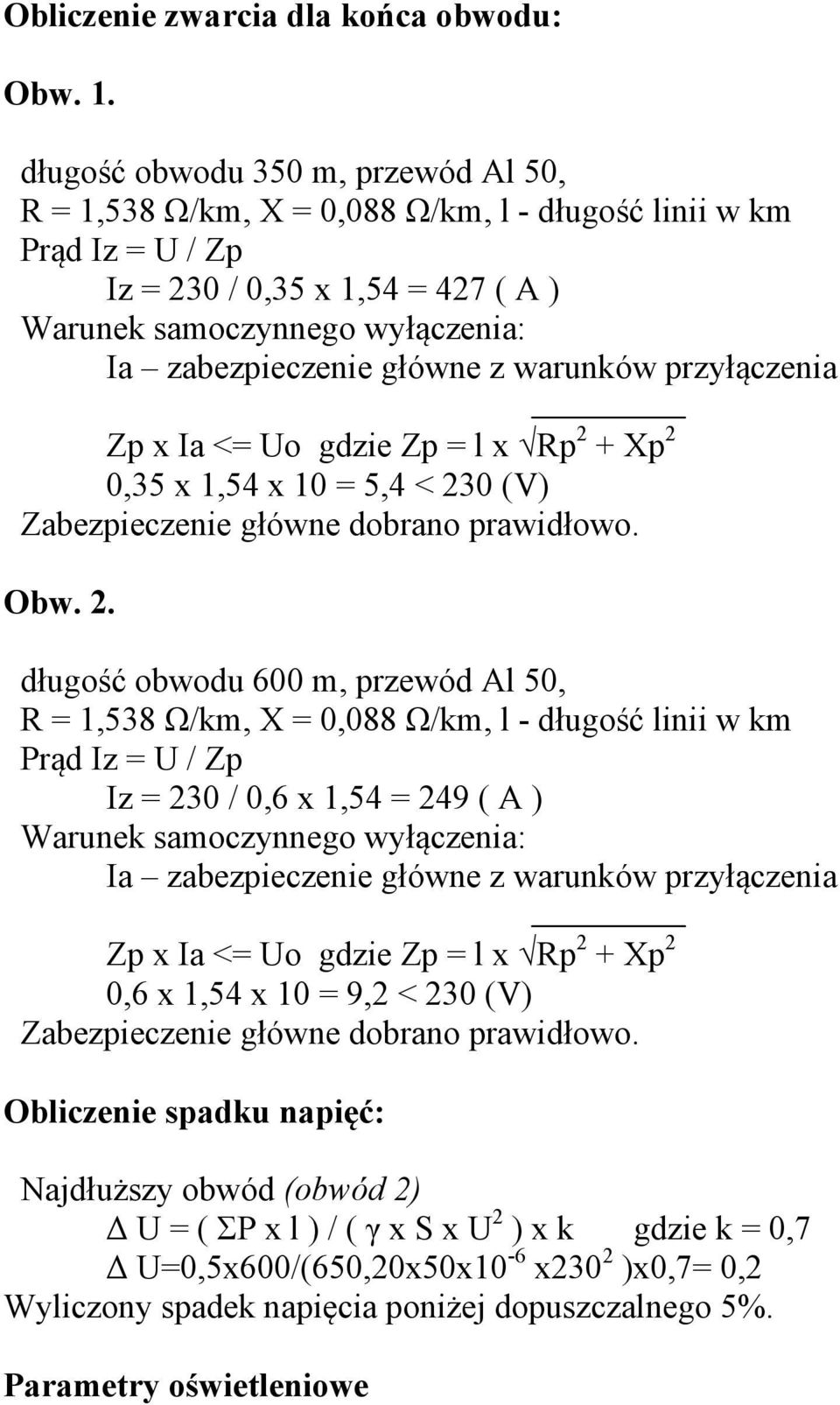

9 Obliczenie zwarcia dla końca obwodu: Obw. 1. długość obwodu 350 m, przewód Al 50, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd Iz = U / Zp Iz = 230 / 0,35 x 1,54 = 427 ( A ) Warunek samoczynnego wyłączenia: Ia zabezpieczenie główne z warunków przyłączenia Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2 0,35 x 1,54 x 10 = 5,4 < 230 (V) Zabezpieczenie główne dobrano prawidłowo. Obw. 2. długość obwodu 600 m, przewód Al 50, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd Iz = U / Zp Iz = 230 / 0,6 x 1,54 = 249 ( A ) Warunek samoczynnego wyłączenia: Ia zabezpieczenie główne z warunków przyłączenia Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2 0,6 x 1,54 x 10 = 9,2 < 230 (V) Zabezpieczenie główne dobrano prawidłowo. Obliczenie spadku napięć: Najdłuższy obwód (obwód 2) Δ U = ( ΣP x l ) / ( γ x S x U 2 ) x k gdzie k = 0,7 Δ U=0,5x600/(650,20x50x10-6 x230 2 )x0,7= 0,2 Wyliczony spadek napięcia poniżej dopuszczalnego 5%. Parametry oświetleniowe

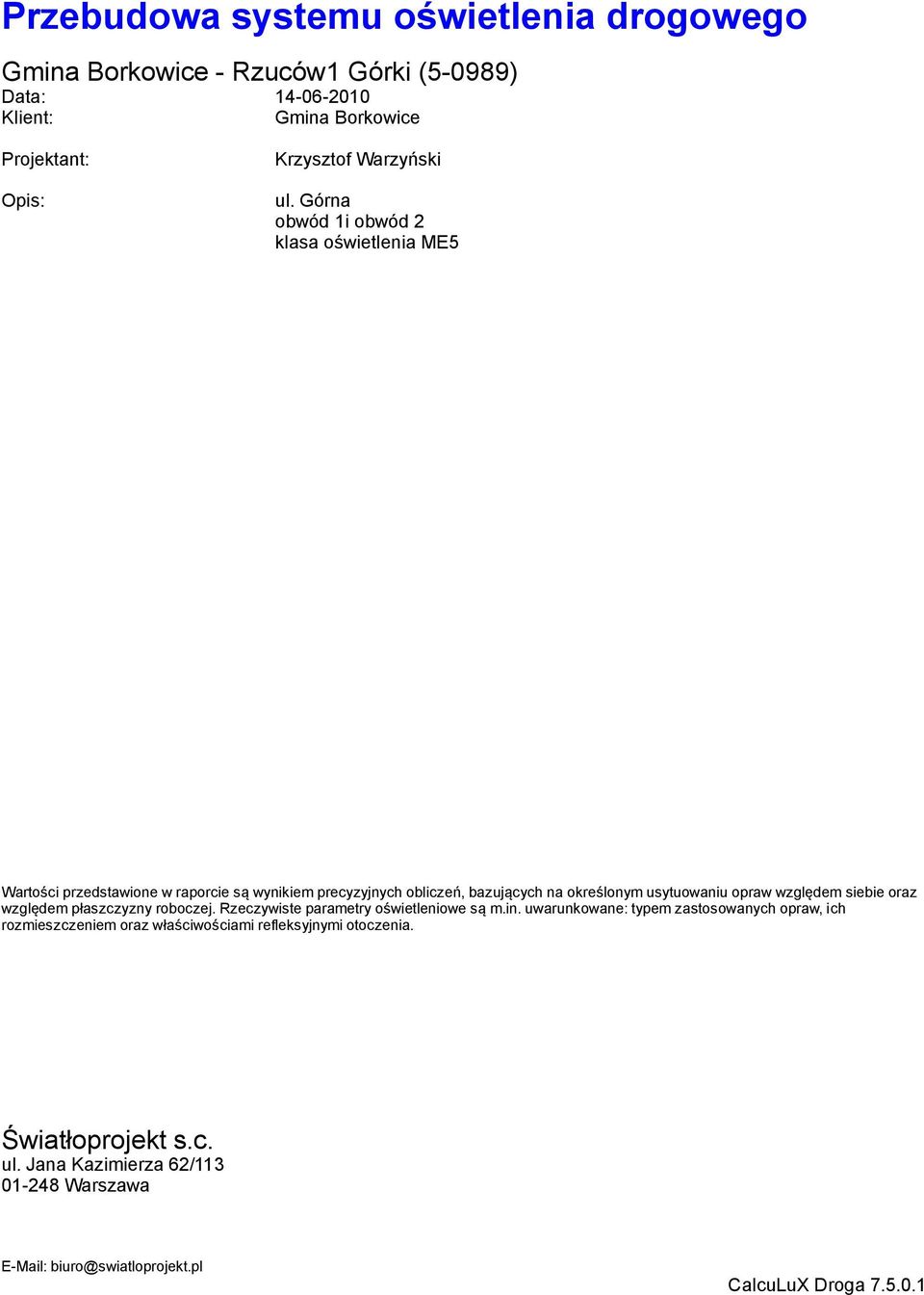

10 Przebudowa systemu oświetlenia drogowego Gmina Borkowice - Rzuców1 Górki (5-0989) Data: Klient: Gmina Borkowice Projektant: Opis: Krzysztof Warzyński ul. Górna obwód 1i obwód 2 klasa oświetlenia ME5 Wartości przedstawione w raporcie są wynikiem precyzyjnych obliczeń, bazujących na określonym usytuowaniu opraw względem siebie oraz względem płaszczyzny roboczej. Rzeczywiste parametry oświetleniowe są m.in. uwarunkowane: typem zastosowanych opraw, ich rozmieszczeniem oraz właściwościami refleksyjnymi otoczenia. Światłoprojekt s.c. ul. Jana Kazimierza 62/ Warszawa biuro@swiatloprojekt.pl CalcuLuX Droga

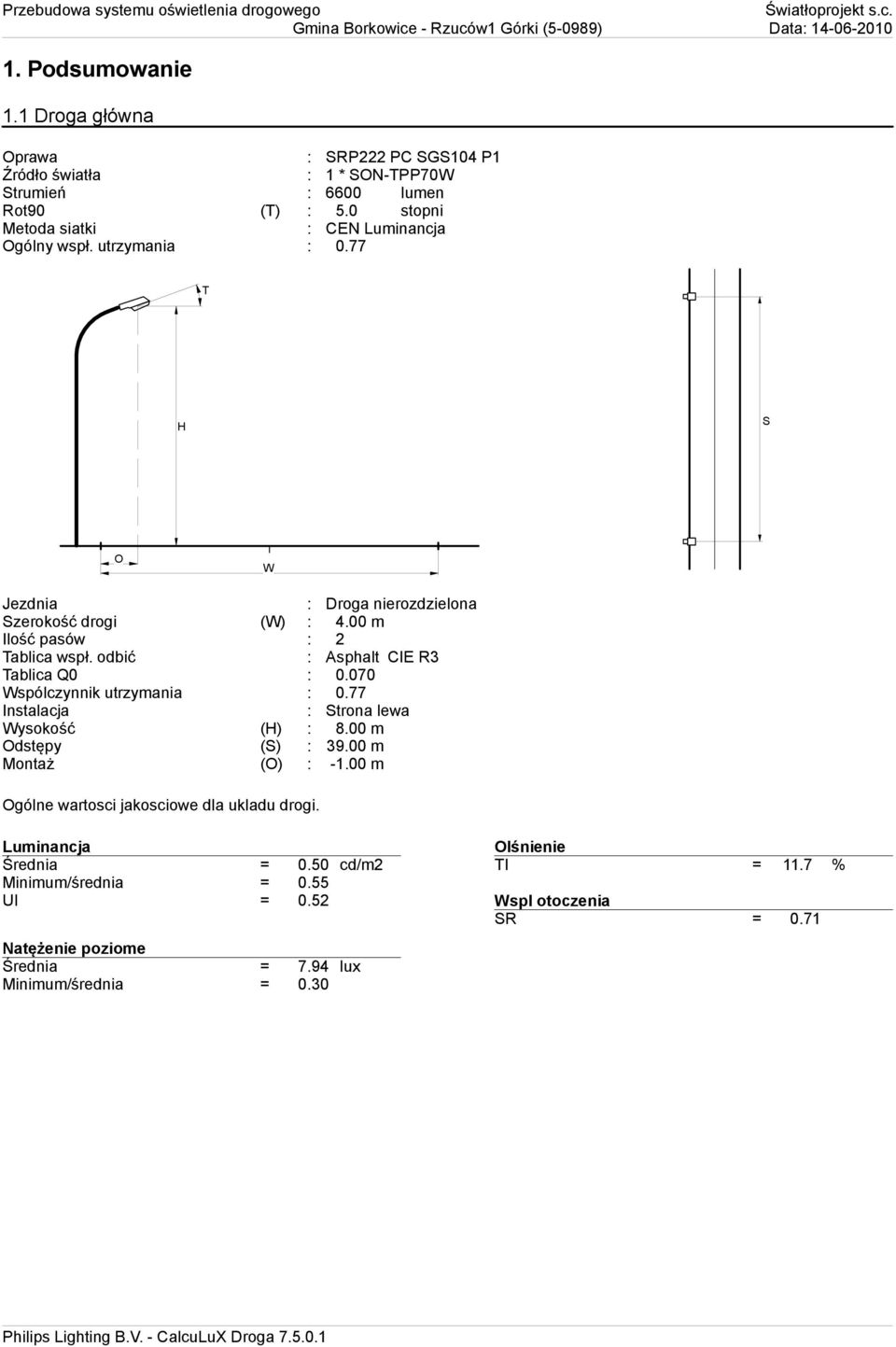

11 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców1 Górki (5-0989) Data: Podsumowanie 1.1 Droga główna Oprawa : SRP222 PC SGS104 P1 Źródło światła : 1 * SON-TPP70W Strumień : 6600 lumen Rot90 (T) : 5.0 stopni Metoda siatki : CEN Luminancja Ogólny wspł. utrzymania : 0.77 T H S O W Jezdnia : Droga nierozdzielona Szerokość drogi (W) : 4.00 m Ilość pasów : 2 Tablica wspł. odbić : Asphalt CIE R3 Tablica Q0 : Wspólczynnik utrzymania : 0.77 Instalacja : Strona lewa Wysokość (H) : 8.00 m Odstępy (S) : m Montaż (O) : m Ogólne wartosci jakosciowe dla ukladu drogi. Luminancja Średnia = 0.50 cd/m2 Minimum/średnia = 0.55 Ul = 0.52 Natężenie poziome Średnia = 7.94 lux Minimum/średnia = 0.30 Olśnienie TI = 11.7 % Wspl otoczenia SR = 0.71 Philips Lighting B.V. - CalcuLuX Droga

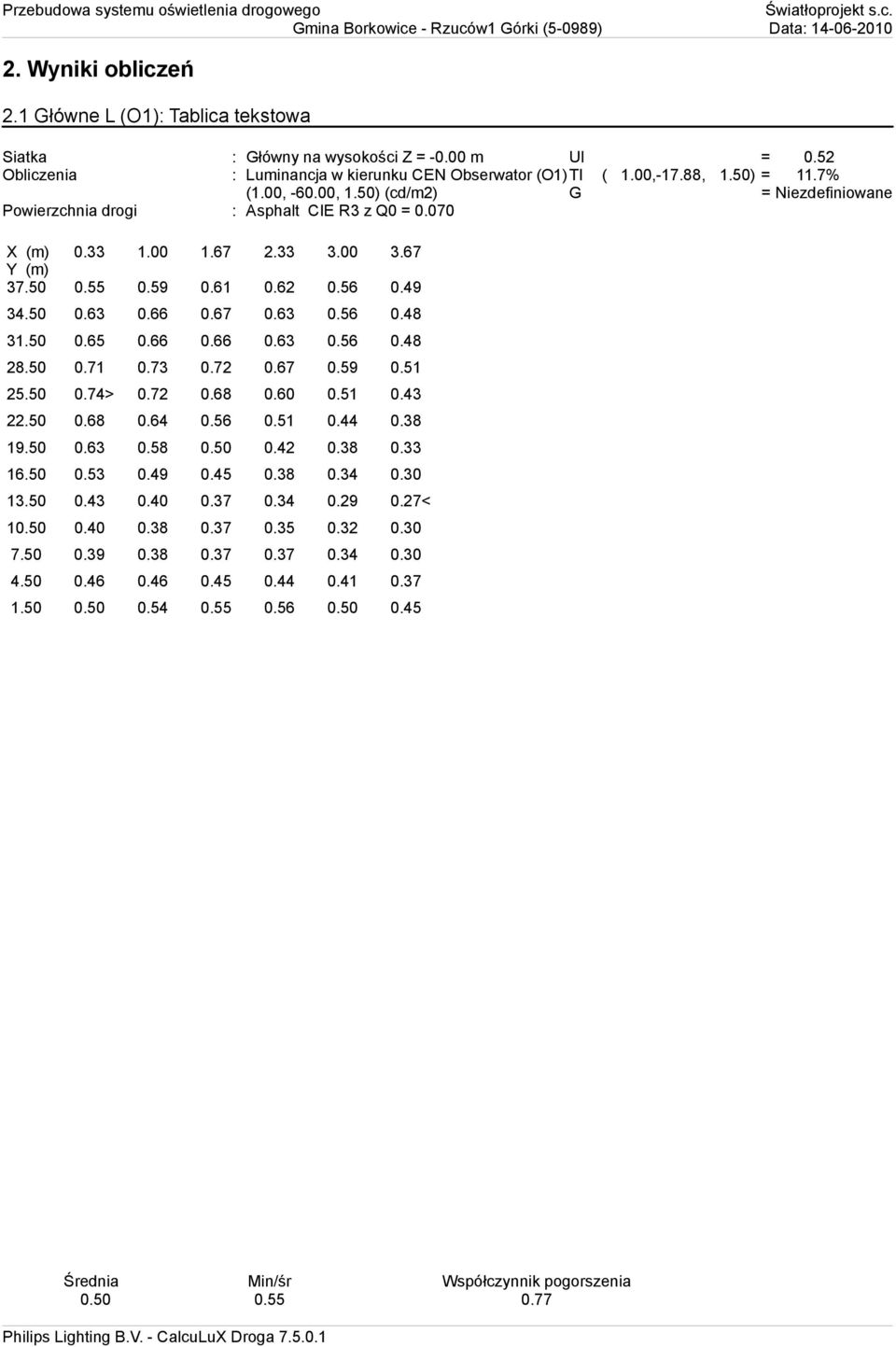

12 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców1 Górki (5-0989) Data: Wyniki obliczeń 2.1 Główne L (O1): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : Główny na wysokości Z = m Ul = 0.52 : Luminancja w kierunku CEN Obserwator (O1) TI ( 1.00,-17.88, 1.50) = 11.7% (1.00, , 1.50) (cd/m2) G = Niezdefiniowane Średnia Min/śr Współczynnik pogorszenia Philips Lighting B.V. - CalcuLuX Droga

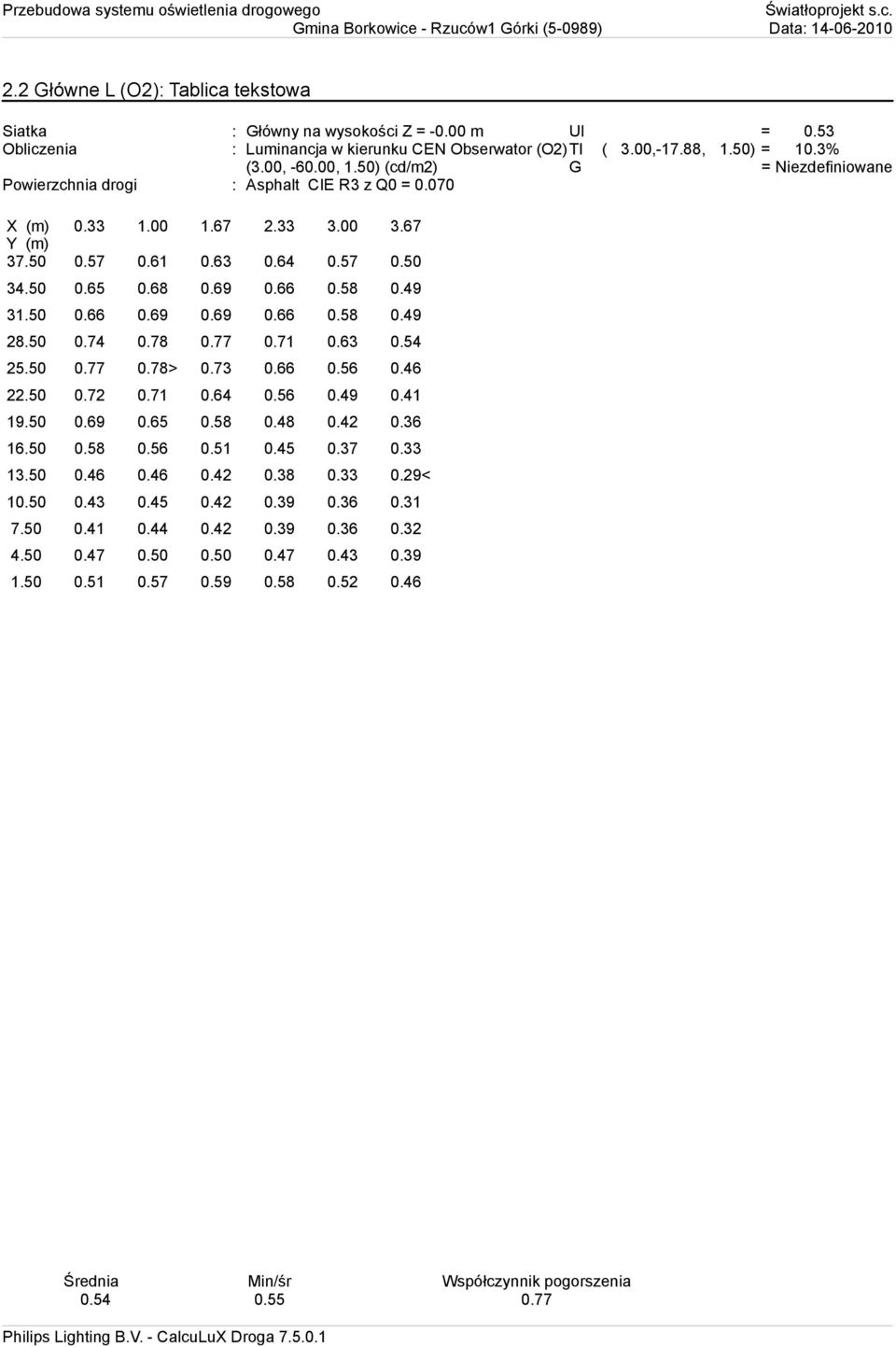

13 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców1 Górki (5-0989) Data: Główne L (O2): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : Główny na wysokości Z = m Ul = 0.53 : Luminancja w kierunku CEN Obserwator (O2) TI ( 3.00,-17.88, 1.50) = 10.3% (3.00, , 1.50) (cd/m2) G = Niezdefiniowane Średnia Min/śr Współczynnik pogorszenia Philips Lighting B.V. - CalcuLuX Droga

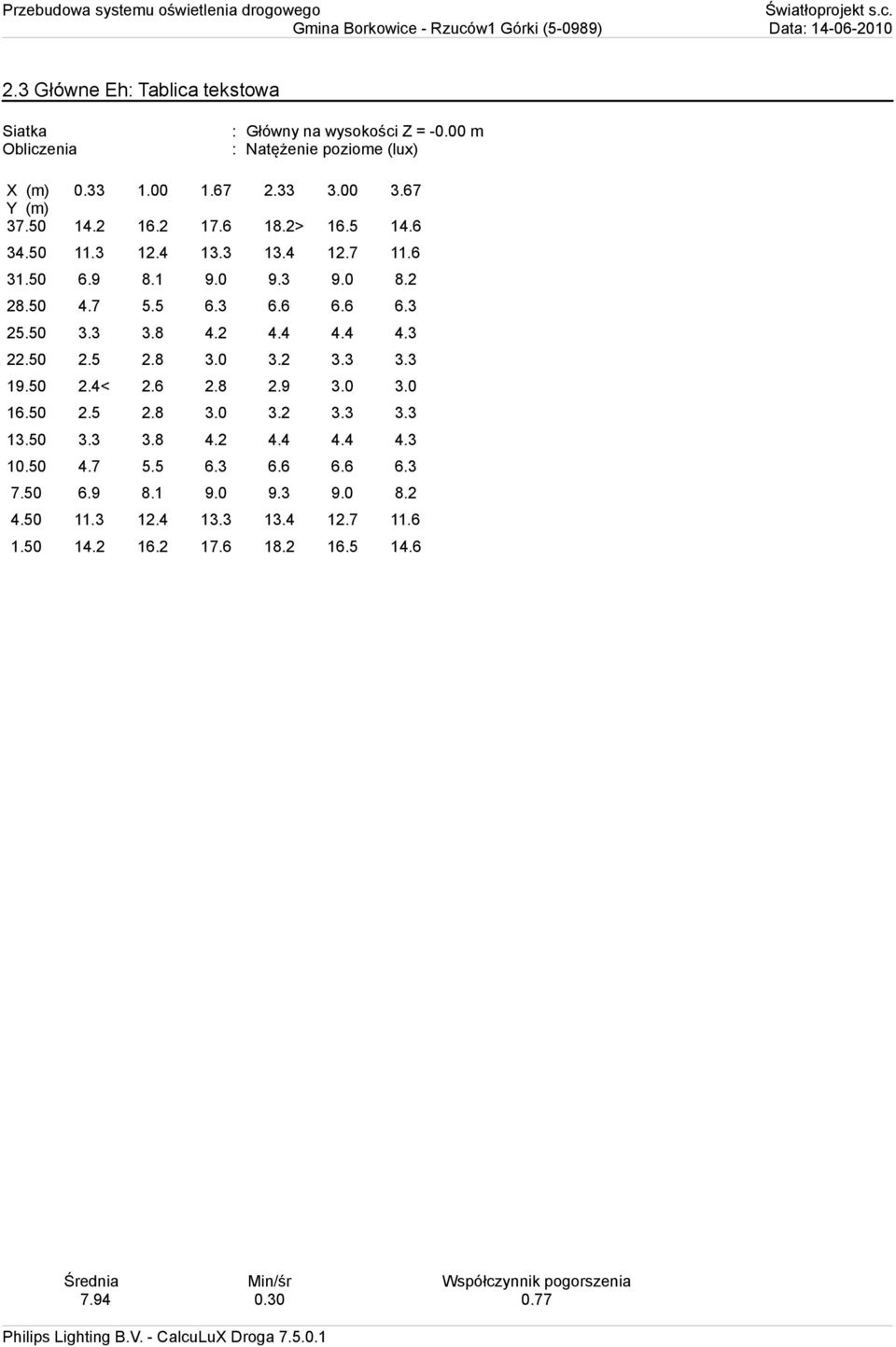

14 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców1 Górki (5-0989) Data: Główne Eh: Tablica tekstowa Siatka Obliczenia : Główny na wysokości Z = m : Natężenie poziome (lux) X (m) Y (m) > < Średnia Min/śr Współczynnik pogorszenia Philips Lighting B.V. - CalcuLuX Droga

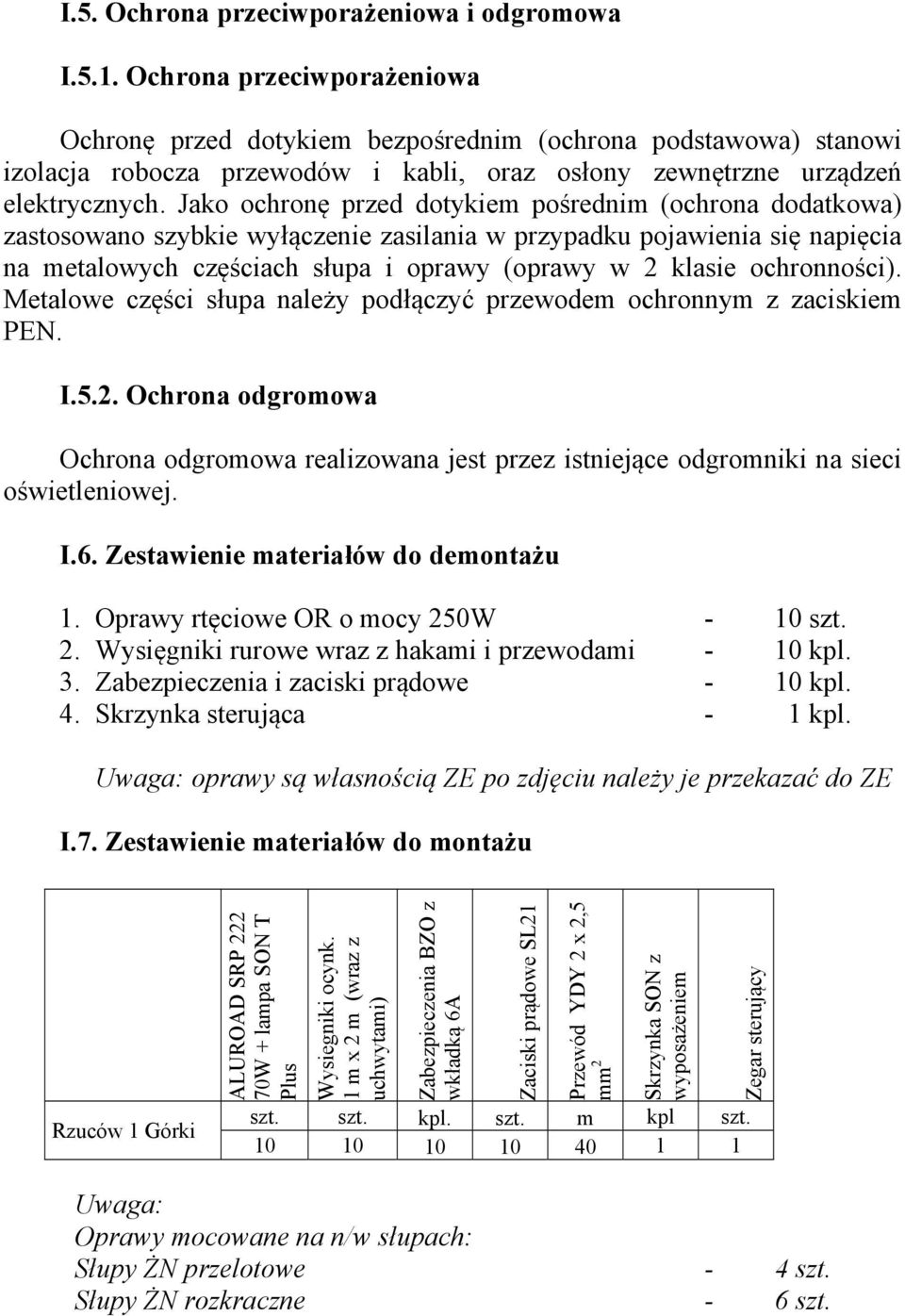

15 I.5. Ochrona przeciwporażeniowa i odgromowa I.5.1. Ochrona przeciwporażeniowa Ochronę przed dotykiem bezpośrednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli, oraz osłony zewnętrzne urządzeń elektrycznych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano szybkie wyłączenie zasilania w przypadku pojawienia się napięcia na metalowych częściach słupa i oprawy (oprawy w 2 klasie ochronności). Metalowe części słupa należy podłączyć przewodem ochronnym z zaciskiem PEN. I.5.2. Ochrona odgromowa Ochrona odgromowa realizowana jest przez istniejące odgromniki na sieci oświetleniowej. I.6. Zestawienie materiałów do demontażu 1. Oprawy rtęciowe OR o mocy 250W - 10 szt. 2. Wysięgniki rurowe wraz z hakami i przewodami - 10 kpl. 3. Zabezpieczenia i zaciski prądowe - 10 kpl. 4. Skrzynka sterująca - 1 kpl. Uwaga: oprawy są własnością ZE po zdjęciu należy je przekazać do ZE I.7. Zestawienie materiałów do montażu Rzuców 1 Górki ALUROAD SRP W + lampa SON T Plus Wysiegniki ocynk. 1 m x 2 m (wraz z uchwytami) Zabezpieczenia BZO z wkładką 6A Zaciski prądowe SL21 Przewód YDY 2 x 2,5 mm 2 Skrzynka SON z wyposażeniem szt. szt. kpl. szt. m kpl szt Zegar sterujący Uwaga: Oprawy mocowane na n/w słupach: Słupy ŻN przelotowe - 4 szt. Słupy ŻN rozkraczne - 6 szt.

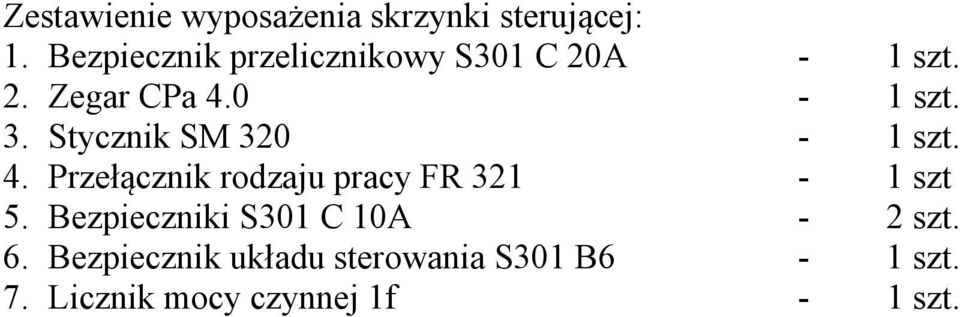

16 Zestawienie wyposażenia skrzynki sterującej: 1. Bezpiecznik przelicznikowy S301 C 20A - 1 szt. 2. Zegar CPa szt. 3. Stycznik SM szt. 4. Przełącznik rodzaju pracy FR szt 5. Bezpieczniki S301 C 10A - 2 szt. 6. Bezpiecznik układu sterowania S301 B6-1 szt. 7. Licznik mocy czynnej 1f - 1 szt.

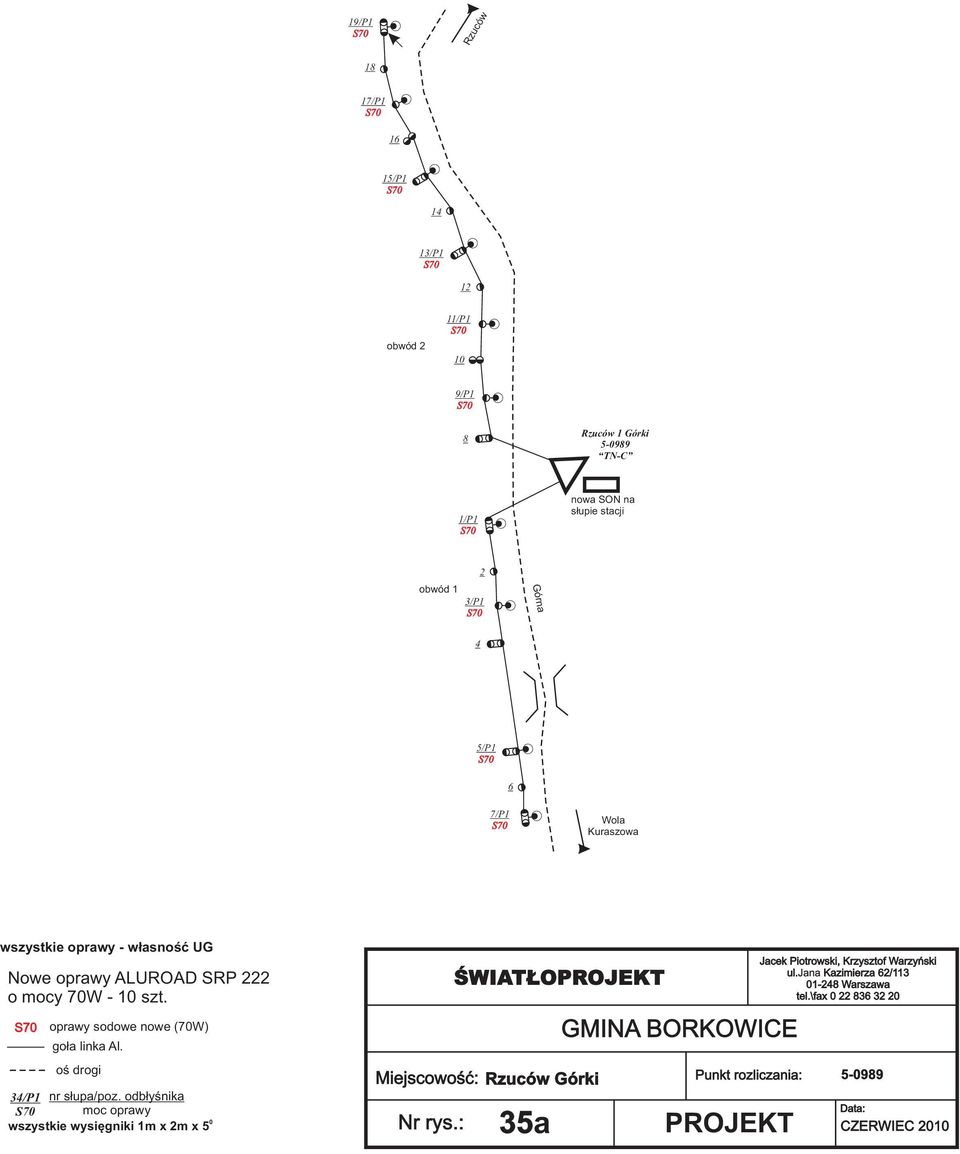

17 19/P1 Rzuców 18 17/P /P /P1 12 obwód 2 11/P1 10 9/P1 8 Rzuców 1 Górki TN-C 1/P1 nowa SON na słupie stacji obwód 1 2 3/P1 Górna 4 5/P1 6 7/P1 Wola Kuraszowa wszystkie oprawy - własność UG Nowe oprawy ALUROAD SRP 222 o mocy 70W - 10 szt. oprawy sodowe nowe (70W) goła linka Al. oś drogi 34/P1 nr słupa/poz. odbłyśnika moc oprawy wszystkie wysięgniki 1m x 2m x 5 0 ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax Miejscowość: Rzuców Górki Punkt rozliczania: Nr rys.: 35a PROJEKT Data: CZERWIEC 2010

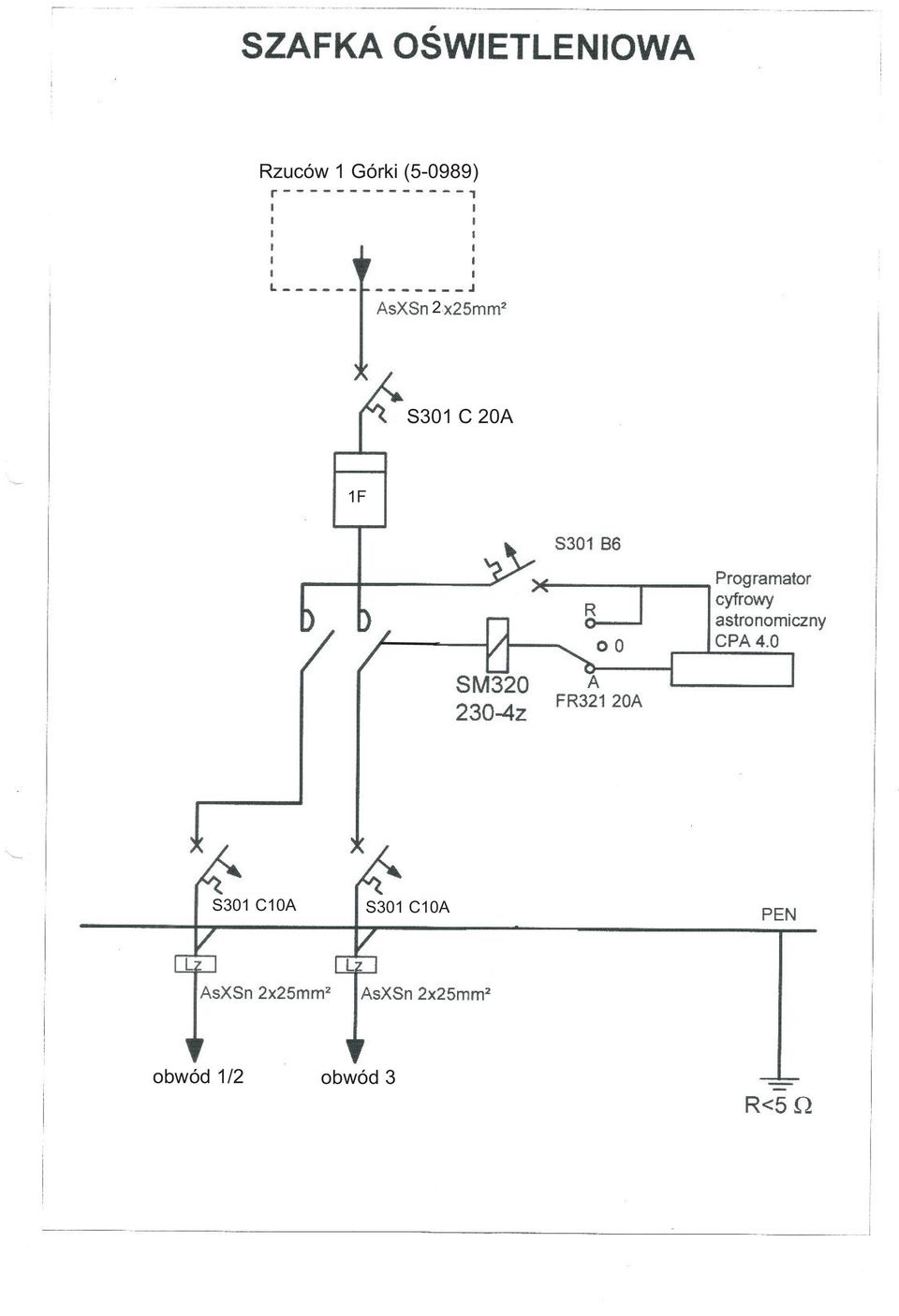

18 Rzuców 1 Górki (5-0989) 2 1 S301 C 20A 1F S301 C10A S301 C10A obwód 1/2 obwód 3

19 RZUCÓW 3

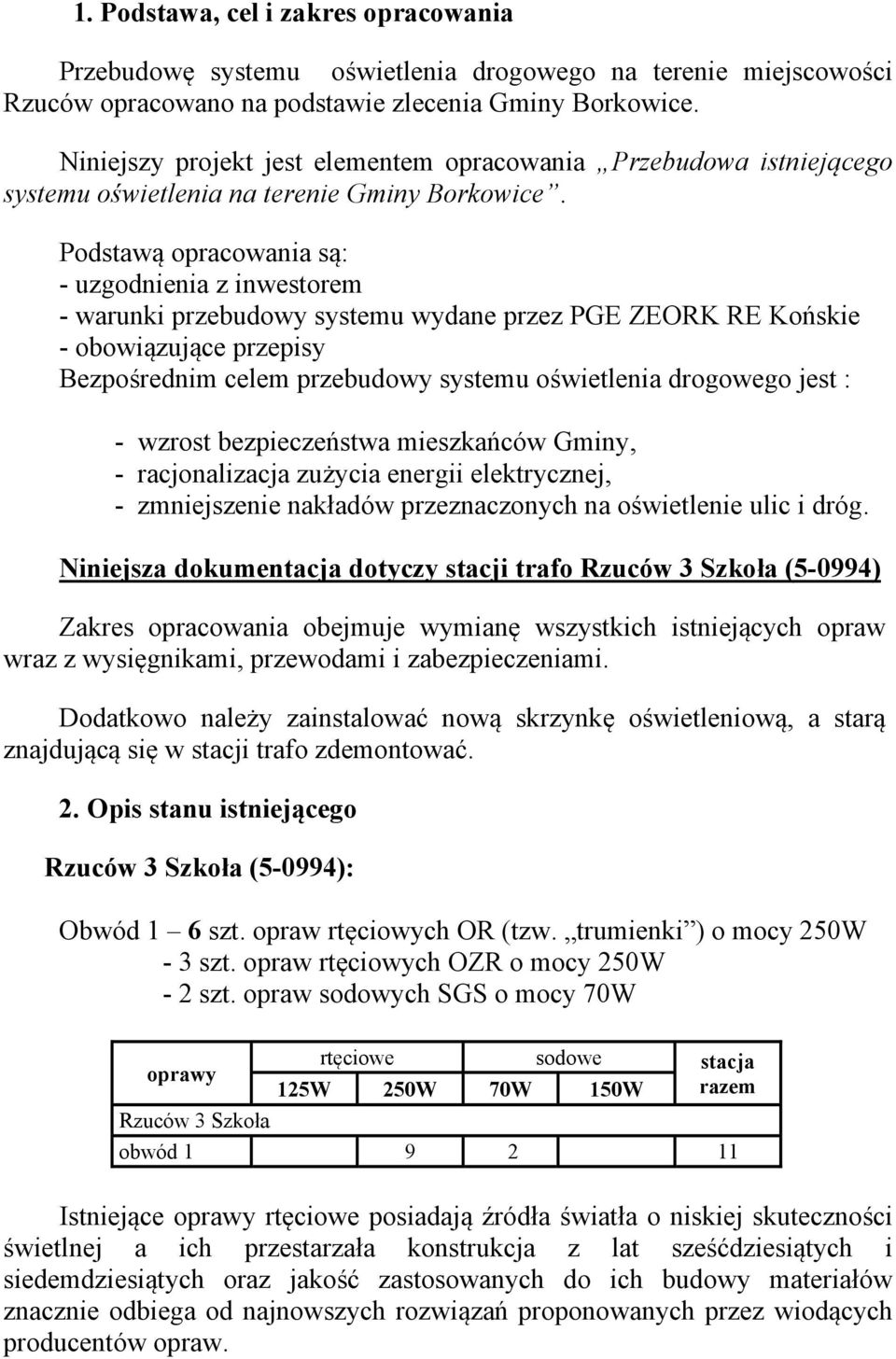

20 1. Podstawa, cel i zakres opracowania Przebudowę systemu oświetlenia drogowego na terenie miejscowości Rzuców opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniejącego systemu oświetlenia na terenie Gminy Borkowice. Podstawą opracowania są: - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Końskie - obowiązujące przepisy Bezpośrednim celem przebudowy systemu oświetlenia drogowego jest : - wzrost bezpieczeństwa mieszkańców Gminy, - racjonalizacja zużycia energii elektrycznej, - zmniejszenie nakładów przeznaczonych na oświetlenie ulic i dróg. Niniejsza dokumentacja dotyczy stacji trafo Rzuców 3 Szkoła (5-0994) Zakres opracowania obejmuje wymianę wszystkich istniejących opraw wraz z wysięgnikami, przewodami i zabezpieczeniami. Dodatkowo należy zainstalować nową skrzynkę oświetleniową, a starą znajdującą się w stacji trafo zdemontować. 2. Opis stanu istniejącego Rzuców 3 Szkoła (5-0994): Obwód 1 6 szt. opraw rtęciowych OR (tzw. trumienki ) o mocy 250W - 3 szt. opraw rtęciowych OZR o mocy 250W - 2 szt. opraw sodowych SGS o mocy 70W rtęciowe sodowe stacja oprawy 125W 250W 70W 150W razem Rzuców 3 Szkoła obwód Istniejące oprawy rtęciowe posiadają źródła światła o niskiej skuteczności świetlnej a ich przestarzała konstrukcja z lat sześćdziesiątych i siedemdziesiątych oraz jakość zastosowanych do ich budowy materiałów znacznie odbiega od najnowszych rozwiązań proponowanych przez wiodących producentów opraw.

21 Wszystkie urządzenia oświetleniowe zasilane są linią napowietrzną podwieszoną na słupach ŻN. Niestety we wszystkich przypadkach montaż opraw jest pod linią przesyłową, a więc na wysokości ok. 6 metrów, co powoduje, że równomierność oświetlenia jest niezadowalająca. Sytuację pogarsza dodatkowo to, że zastosowano krótkie wysięgniki (0,5m/0,5m) o dużych kątach nachylenia Powoduje to wrażenie olśnienia, gdyż oprawy świecą wprost w oczy obserwatora. Stan tablicy oświetleniowej jest zły i w związku z tym przewidziano jej demontaż. Sterowanie oświetleniem odbywa się za pomocą sterownika astronomicznego, który ze względu na przestarzałą konstrukcję również należy zdemontować.

22 I. ZAŁOŻENIA PROJEKTOWE. Wymianie podlegają: - wszystkie oprawy rtęciowe 11 szt. - wszystkie wysięgniki, zabezpieczenia, zaciski oraz przewody wysięgnikowe - zegar astronomiczny, Moc rzeczywista (po przebudowie) w żadnym obwodzie nie zostanie zwiększona w stosunku do mocy zainstalowanej w chwili obecnej. Dobór mocy na poszczególnych odcinkach dróg dobrano odpowiednio do kategorii oświetleniowych (wg normy PN-EN 13201) Dla wszystkich opraw obliczono pozycję odbłyśnika P1. Wszystkie nowe oprawy należy umieszczać na szczycie słupa oświetleniowego (dopuszcza się montaż poniżej tylko w uzasadnionych przypadkach np. gniazdo bocianie). Należy zastosować wysięgniki o wymiarach 1 m x 2 m i kącie odchylenia (od poziomu) ramienia wysięgnika 5 0. Nowy punkt rozliczenia energii (razem ze sterowaniem) należy zabudować poprzez przymocowanie do istniejących słupów stacji. I.1. Sytuacje oświetleniowe, klasa oświetlenia, minimalne wymagania Zgodnie z normą PN/EN13201 wszystkie drogi zostały poddane ocenie funkcjonalnej oraz trudności zadania wzrokowego. Na tej podstawie przyporządkowano sytuację oświetleniową i klasę oświetlenia. Sposób doboru klasy oświetlenia pokazano w poniższych tabelach: 1. Ul. Armii Krajowej Typ oświetlanej powierzchni szacunkowa prędkość głównego użytkownika drogi sytuacja Strefa konfliktowa Kompleksowość pola widzenia Zaparkowane pojazdy Poziom jasności otoczenia Strumień rowerzystów Główny typ pogody Środki uspokojenia ruchu Gęstość skrzyżowań Trudność zadania jazdy droga lokalna na obszarze wiejskim umiarkowana B2 nie istnieje normalna nie istnieją mały normalny sucho nie <3szt./km normalna

23 Strumień ruchu (liczba pojazdów) <7000 Klasa oświetlenia ME5 Poniżej podano minimalne wymagania dla klasy oświetlenia ME5 (PN- EN13201): ME5 Średnia luminancja L śr : > 0,5 cd/m 2 Równomierność luminancji ogólna U o : > 0,4 Równomierność luminancji wzdłużna U l : > 0,4 Przyrost wartości progowej T i : 15 % I.2. Zakres przebudowy 1. Prace demontażowe: a) zdemontować wszystkie istniejące oprawy (11 szt.) b) zdemontować wszystkie istniejące wysięgniki wraz z uchwytami, przewodami zasilającymi, zaciskami i zabezpieczeniami (11 szt.) c) zdemontować skrzynkę sterowania oświetleniem znajdującą się w stacji trafo. 2. Prace montażowe: a) zamontować nowe wysięgniki wraz z oprawami - (wysięgniki o wymiarach 1 m x 2m i kącie 5 0 montować tak, aby co najmniej 0,5 m ramienia wystawało ponad szczyt słupa, - do mocowania zastosować uchwyty w zależności od rodzaju słupów, - do zasilenia opraw użyć przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie należy zastosować bezpieczniki BZO z wkładką topikową BiWts 6A. - nowe wysięgniki montowane na słupach należy wykonać z rury ocynkowanej metodą ogniową o średnicy zewnętrznej 50 mm grubość ścianki 2,9 mm,długość wysięgu 2 m. - wysięgniki powinny posiadać zaciski PEN. Należy przewidzieć zerowanie wysięgników. b) zgodnie z warunkami technicznymi wydanymi przez Rejonowy Zakład Energetyczny Końskie przewidziano wymianę i przeniesienie punktów sterowania oświetlenia i pomiaru energii. - w celu zasilania obwodów oświetlenia ulicznego należy na słupie stacyjnym zamontować szafkę oświetleniową wykonaną z

24 tworzywa termoutwardzalnego lub żywic poliestrowych (zgodnie z PN IEC 439. Szafkę oświetleniową wyposażyć zgodnie ze schematem wyposażenia szafki oraz zasilić przewodem AsXSn 2x25 mm2. Zabezpieczenie główne przystosować do oplombowania. - w projektowanej szafce oświetleniowej zamontować cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobrać czas załączania i wyłączania oświetlenia drogowego w zależności od tabeli zachodów i wschodów słońca oraz poprawek wprowadzonych przez użytkownika. I.3. Dobór opraw i źródeł światła Przy doborze opraw oprócz parametrów świetlnych, które powinny posiadać oprawy by zapewnić spełnienie wymagań przepisów dotyczących oświetlenia drogowego, kierowano się jakością urządzeń, ich walorami estetycznymi, elektrycznymi, parametrami określającymi stopień szczelności, trwałością oraz warunkami gwarancji oferowanymi przez producenta sprzętu. Wybrano oprawy produkcji firmy Philips typ AluRoad SRP 222 (moc 70W). Oprawy te charakteryzują się dobrymi odbłyśnikami a także są to oprawy, których konstrukcja pozwala na łatwą obsługę konserwacyjną. W zaproponowanych oprawach optymalne parametry uzyskuje się dzięki regulacji pozycji reflektora (odbłyśnika). Nie wyklucza się zastosowania innych opraw posiadających nie gorsze parametry eksploatacyjne od projektowanych oraz zapewniających prawidłowy poziom oświetlenia. Do projektu przyjęto źródła światła sodowe o podwyższonej skuteczności świetlnej. Zastosowanie tego typu lamp do oświetlenia ulicznego pozwala na szczególnie korzystną redukcję zainstalowanej mocy przy utrzymaniu doskonałych właściwości oświetlenia. Poniżej przedstawiamy podstawowe parametry świetlne tych lamp. Strumień świetlny Skuteczność świetlna [lm] [lm/w] Sodowa 70W ,3 Zastosowanie źródeł światła innych producentów jest możliwe bez dokonywania przeliczeń projektowych pod warunkiem, że będą one ścisłymi odpowiednikami przewidzianych w projekcie (w zakresie strumienia świetlnego, jego spadku w czasie eksploatacji, trwałości itp.).

25 I.4. Obliczenia techniczne I.4.1. Rzuców 3 (5-0994) Układ sieci TN-C Moc zainstalowana istniejąca - obw. 1-2,6 kw; Razem 2,6 kw Moc projektowana - obw. 1-0,5 kw; Razem 0,9 kw współczynnik mocy cos φ - 0,85; Dobór zabezpieczenia głównego obwodu oświetleniowego: Obw. 1 parametry opraw - P l = 83 W ( 0,083 kw ), U n = 230 V I b = ΣP / U n x cosφ I b = 913/ 230 x 0,85 = 4,7 ( A ) Zabezpieczenie indywidualne oprawy przyjęto 6A. Zabezpieczenie zalicznikowe przyjęto 10A Wymagane zabezpieczenie główne przedlicznikowe przyjęto S301C16A zgodnie z wydanymi warunkami przyłączenia. Obliczenie zwarcia dla końca obwodu: Obw. 1. długość obwodu 600 m, przewód Al 50, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd Iz = U / Zp Iz = 230 / 0,6 x 1,54 = 249 ( A ) Warunek samoczynnego wyłączenia: Ia zabezpieczenie główne z warunków przyłączenia Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2

26 0,6 x 1,54 x 10 = 9,2 < 230 (V) Zabezpieczenie główne dobrano prawidłowo. Obliczenie spadku napięć: Najdłuższy obwód (obwód 1) Δ U = ( ΣP x l ) / ( γ x S x U 2 ) x k gdzie k = 0,7 Δ U=0,9x600/(650,20x50x10-6 x230 2 )x0,7= 0,45 Wyliczony spadek napięcia poniżej dopuszczalnego 5%. Parametry oświetleniowe

27 Przebudowa systemu oświetlenia drogowego Gmina Borkowice - Rzuców 3 ( ) Data: Klient: Gmina Borkowice Projektant: Opis: Krzysztof Warzyński ul. Armii Krajowej obwód 1 klasa oświetlenia ME5 Wartości przedstawione w raporcie są wynikiem precyzyjnych obliczeń, bazujących na określonym usytuowaniu opraw względem siebie oraz względem płaszczyzny roboczej. Rzeczywiste parametry oświetleniowe są m.in. uwarunkowane: typem zastosowanych opraw, ich rozmieszczeniem oraz właściwościami refleksyjnymi otoczenia. Światłoprojekt s.c. ul. Jana Kazimierza 62/ Warszawa biuro@swiatloprojekt.pl CalcuLuX Droga

28 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców 3 ( ) Data: Podsumowanie 1.1 Droga główna Oprawa : SRP222 PC SGS104 P1 Źródło światła : 1 * SON-TPP70W Strumień : 6600 lumen Rot90 (T) : 5.0 stopni Metoda siatki : CEN Luminancja Ogólny wspł. utrzymania : 0.77 T H S O W Jezdnia : Droga nierozdzielona Szerokość drogi (W) : 4.00 m Ilość pasów : 2 Tablica wspł. odbić : Asphalt CIE R3 Tablica Q0 : Wspólczynnik utrzymania : 0.77 Instalacja : Strona lewa Wysokość (H) : 8.00 m Odstępy (S) : m Montaż (O) : m Ogólne wartosci jakosciowe dla ukladu drogi. Luminancja Średnia = 0.50 cd/m2 Minimum/średnia = 0.55 Ul = 0.52 Natężenie poziome Średnia = 7.94 lux Minimum/średnia = 0.30 Olśnienie TI = 11.7 % Wspl otoczenia SR = 0.71 Philips Lighting B.V. - CalcuLuX Droga

29 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców 3 ( ) Data: Wyniki obliczeń 2.1 Główne L (O1): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : Główny na wysokości Z = m Ul = 0.52 : Luminancja w kierunku CEN Obserwator (O1) TI ( 1.00,-17.88, 1.50) = 11.7% (1.00, , 1.50) (cd/m2) G = Niezdefiniowane Średnia Min/śr Współczynnik pogorszenia Philips Lighting B.V. - CalcuLuX Droga

30 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców 3 ( ) Data: Główne L (O2): Tablica tekstowa Siatka Obliczenia Powierzchnia drogi : Asphalt CIE R3 z Q0 = X (m) Y (m) > < : Główny na wysokości Z = m Ul = 0.53 : Luminancja w kierunku CEN Obserwator (O2) TI ( 3.00,-17.88, 1.50) = 10.3% (3.00, , 1.50) (cd/m2) G = Niezdefiniowane Średnia Min/śr Współczynnik pogorszenia Philips Lighting B.V. - CalcuLuX Droga

31 Przebudowa systemu oświetlenia drogowego Światłoprojekt s.c. Gmina Borkowice - Rzuców 3 ( ) Data: Główne Eh: Tablica tekstowa Siatka Obliczenia : Główny na wysokości Z = m : Natężenie poziome (lux) X (m) Y (m) > < Średnia Min/śr Współczynnik pogorszenia Philips Lighting B.V. - CalcuLuX Droga

32 I.5. Ochrona przeciwporażeniowa i odgromowa I.5.1. Ochrona przeciwporażeniowa Ochronę przed dotykiem bezpośrednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli, oraz osłony zewnętrzne urządzeń elektrycznych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano szybkie wyłączenie zasilania w przypadku pojawienia się napięcia na metalowych częściach słupa i oprawy (oprawy w 2 klasie ochronności). Metalowe części słupa należy podłączyć przewodem ochronnym z zaciskiem PEN. I.5.2. Ochrona odgromowa Ochrona odgromowa realizowana jest przez istniejące odgromniki na sieci oświetleniowej. I.6. Zestawienie materiałów do demontażu 1. Oprawy rtęciowe OR o mocy 250W - 9 szt. 2. Oprawy sodowe SGS o mocy 70W - 2 szt. 3. Wysięgniki rurowe wraz z hakami i przewodami - 11 kpl. 4. Zabezpieczenia i zaciski prądowe - 11 kpl. 5. Skrzynka sterująca - 1 kpl. Uwaga: oprawy z poz. 1 są własnością ZE po zdjęciu należy je przekazać do ZE, oprawy z poz. 2 należą do UG I.7. Zestawienie materiałów do montażu Rzuców 3 Szkoła ALUROAD SRP W + lampa SON T Plus Wysiegniki ocynk. 1 m x 2 m (wraz z uchwytami) Zabezpieczenia BZO z wkładką 6A Zaciski prądowe SL21 Przewód YDY 2 x 2,5 mm 2 Skrzynka SON z wyposażeniem szt. szt. kpl. szt. m kpl szt Zegar sterujący Uwaga: Oprawy mocowane na n/w słupach: Słupy ŻN przelotowe - 3 szt. Słupy ŻN rozkraczne - 7 szt. Słupy ŻN bliźniacze - 1 szt.

33 Zestawienie wyposażenia skrzynki sterującej: 1. Bezpiecznik przelicznikowy S301 C 16A - 1 szt. 2. Zegar CPa szt. 3. Stycznik SM szt. 4. Przełącznik rodzaju pracy FR szt 5. Bezpieczniki S301 C 10A - 1 szt. 6. Bezpiecznik układu sterowania S301 B6-1 szt. 7. Licznik mocy czynnej 1f - 1 szt.

34 Rzuców 3 Szkoła TN-C Szkolna 1/P1 Armii Krajowej 1/2/P1 1/1 4/P1 5/P1 6 nowa SON na słupie stacji 2/P1 7/P1 obwód 1 8 9/P1 10/2/P1 10/P1 10/1/P1 10/3/P1 Kochanów Wola Kuraszowa wszystkie oprawy - własność UG Nowe oprawy ALUROAD SRP 222 o mocy 70W - 11 szt. oprawy sodowe nowe (70W) goła linka Al. AsXSn oś drogi 34/P1 nr słupa/poz. odbłyśnika moc oprawy wszystkie wysięgniki 1m x 2m x 5 0 Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax Rzuców Punkt rozliczania: a PROJEKT Data: CZERWIEC 2010

35 Rzuców 3 Szkoła (5-0994) 2 1 S301 C16A 1F S301 C10A S301 C10A obwód 1

36 RZUCÓW 4

37 1. Podstawa, cel i zakres opracowania Przebudowę systemu oświetlenia drogowego na terenie miejscowości Rzuców opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniejącego systemu oświetlenia na terenie Gminy Borkowice. Podstawą opracowania są: - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Końskie - obowiązujące przepisy Bezpośrednim celem przebudowy systemu oświetlenia drogowego jest : - wzrost bezpieczeństwa mieszkańców Gminy, - racjonalizacja zużycia energii elektrycznej, - zmniejszenie nakładów przeznaczonych na oświetlenie ulic i dróg. Niniejsza dokumentacja dotyczy stacji trafo Rzuców 4 Bloki (5-0991) Zakres opracowania obejmuje wymianę części istniejących opraw wraz z wysięgnikami, przewodami i zabezpieczeniami. Dodatkowo należy zainstalować nową skrzynkę oświetleniową, a starą znajdującą się w stacji trafo zdemontować. 2. Opis stanu istniejącego Rzuców 4 Bloki (5-0991): Obwód 1 8 szt. opraw rtęciowych OR o mocy 250W - 5 szt. opraw sodowych SGS o mocy 150W Obwód 2 3 szt. opraw rtęciowych OR o mocy 250W - 5 szt. opraw sodowych SGS o mocy 70W - 2 szt. opraw sodowych SGS o mocy 150W rtęciowe sodowe stacja oprawy 125W 250W 70W 150W razem Rzuców 4 Bloki obwód obwód

38 Istniejące oprawy rtęciowe posiadają źródła światła o niskiej skuteczności świetlnej a ich przestarzała konstrukcja z lat sześćdziesiątych i siedemdziesiątych oraz jakość zastosowanych do ich budowy materiałów znacznie odbiega od najnowszych rozwiązań proponowanych przez wiodących producentów opraw. Wszystkie urządzenia oświetleniowe zasilane są linią napowietrzną podwieszoną na słupach ŻN. Niestety we wszystkich przypadkach montaż opraw jest pod linią przesyłową, a więc na wysokości ok. 6 metrów, co powoduje, że równomierność oświetlenia jest niezadowalająca. Sytuację pogarsza dodatkowo to, że zastosowano krótkie wysięgniki (0,5m/0,5m) o dużych kątach nachylenia Powoduje to wrażenie olśnienia, gdyż oprawy świecą wprost w oczy obserwatora. Stan tablicy oświetleniowej jest zły i w związku z tym przewidziano jej demontaż. Sterowanie oświetleniem odbywa się za pomocą sterownika astronomicznego, który ze względu na przestarzałą konstrukcję również należy zdemontować.

39 I. ZAŁOŻENIA PROJEKTOWE. Wymianie podlegają: - wszystkie oprawy rtęciowe - wszystkie wysięgniki, zabezpieczenia, zaciski oraz przewody wysięgnikowe - zegar astronomiczny, Moc rzeczywista (po przebudowie) w żadnym obwodzie nie zostanie zwiększona w stosunku do mocy zainstalowanej w chwili obecnej. Dobór mocy na poszczególnych odcinkach dróg dobrano odpowiednio do kategorii oświetleniowych (wg normy PN-EN 13201) Wszystkie nowe oprawy należy umieszczać na szczycie słupa oświetleniowego (dopuszcza się montaż poniżej tylko w uzasadnionych przypadkach np. gniazdo bocianie). Należy zastosować wysięgniki o wymiarach 1 m x 2 m i kącie odchylenia (od poziomu) ramienia wysięgnika 5 0. Nowy punkt rozliczenia energii (razem ze sterowaniem) należy zabudować poprzez przymocowanie do istniejących słupów stacji. I.2. Zakres przebudowy 1. Prace demontażowe: a) zdemontować oprawy (11 szt.) b) zdemontować wszystkie istniejące wysięgniki wraz z uchwytami, przewodami zasilającymi, zaciskami i zabezpieczeniami (11 szt.) c) zdemontować skrzynkę sterowania oświetleniem znajdującą się w stacji trafo. 2. Prace montażowe: a) zamontować nowe wysięgniki wraz z oprawami - (wysięgniki o wymiarach 1 m x 2m i kącie 5 0 montować tak, aby co najmniej 0,5 m ramienia wystawało ponad szczyt słupa, - do mocowania zastosować uchwyty w zależności od rodzaju słupów, - do zasilenia opraw użyć przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie należy zastosować bezpieczniki BZO z wkładką topikową BiWts 6A. - nowe wysięgniki montowane na słupach należy wykonać z rury ocynkowanej metodą ogniową o średnicy zewnętrznej 50 mm

40 grubość ścianki 2,9 mm,długość wysięgu 2 m. - wysięgniki powinny posiadać zaciski PEN. Należy przewidzieć zerowanie wysięgników. b) zgodnie z warunkami technicznymi wydanymi przez Rejonowy Zakład Energetyczny Końskie przewidziano wymianę i przeniesienie punktów sterowania oświetlenia i pomiaru energii. - w celu zasilania obwodów oświetlenia ulicznego należy na słupie stacyjnym zamontować szafkę oświetleniową wykonaną z tworzywa termoutwardzalnego lub żywic poliestrowych (zgodnie z PN IEC 439. Szafkę oświetleniową wyposażyć zgodnie ze schematem wyposażenia szafki oraz zasilić przewodem AsXSn 4x25 mm2. Zabezpieczenie główne przystosować do oplombowania. - w projektowanej szafce oświetleniowej zamontować cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobrać czas załączania i wyłączania oświetlenia drogowego w zależności od tabeli zachodów i wschodów słońca oraz poprawek wprowadzonych przez użytkownika. I.4. Obliczenia techniczne I.4.1. Rzuców 4 (5-0991) Układ sieci TN-C Moc zainstalowana istniejąca - obw. 1-1,4 kw; - obw. 2 3,2 kw; Razem 4,6 kw Moc projektowana - obw. 1 1,0 kw; - obw. 2 1,5 kw Razem 2,5 kw współczynnik mocy cos φ - 0,85; Dobór zabezpieczenia głównego obwodu oświetleniowego: parametry opraw - P l = 83 W ( 0,083 kw ), U n = 230 V

41 P 2 = 168 W (0,168kW) I b = ΣP / U n x cosφ I b = 1006/ 230 x 0,85 = 5,1 ( A ) Zabezpieczenie indywidualne oprawy przyjęto 6A. Zabezpieczenie zalicznikowe przyjęto 10A Wymagane zabezpieczenie główne przedlicznikowe przyjęto S301C16A zgodnie z wydanymi warunkami przyłączenia. Obliczenie zwarcia dla końca obwodu: Obw. 1. długość obwodu 400 m, przewód Al 50, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd Iz = U / Zp Iz = 230 / 0,4 x 1,54 = 373 ( A ) Warunek samoczynnego wyłączenia: Ia zabezpieczenie główne z warunków przyłączenia Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2 0,4 x 1,54 x 10 = 6,2 < 230 (V) Zabezpieczenie główne dobrano prawidłowo. Obliczenie spadku napięć: Najdłuższy obwód (obwód 2) Δ U = ( ΣP x l ) / ( γ x S x U 2 ) x k gdzie k = 0,7 Δ U=0,9x1050/(650,20x50x10-6 x230 2 )x0,7= 0,8 Wyliczony spadek napięcia poniżej dopuszczalnego 5%. I.5. Ochrona przeciwporażeniowa i odgromowa I.5.1. Ochrona przeciwporażeniowa Ochronę przed dotykiem bezpośrednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli, oraz osłony zewnętrzne urządzeń elektrycznych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano szybkie wyłączenie zasilania w przypadku pojawienia się napięcia na metalowych częściach słupa i oprawy (oprawy w 2 klasie ochronności). Metalowe części słupa należy podłączyć przewodem ochronnym z zaciskiem PEN.

42 I.5.2. Ochrona odgromowa Ochrona odgromowa realizowana jest przez istniejące odgromniki na sieci oświetleniowej. I.6. Zestawienie materiałów do demontażu 1. Oprawy rtęciowe OR o mocy 250W - 11 szt. 2. Wysięgniki rurowe wraz z hakami i przewodami - 11 kpl. 3. Zabezpieczenia i zaciski prądowe - 11 kpl. 4. Skrzynka sterująca - 1 kpl. Uwaga: oprawy z poz. 1 są własnością ZE po zdjęciu należy je przekazać do ZE, I.7. Zestawienie materiałów do montażu Rzuców 4 Bloki Oprawa 70W + lampa SON T Plus Wysiegniki ocynk. 1 m x 2 m (wraz z uchwytami) Zabezpieczenia BZO z wkładką 6A Zaciski prądowe SL21 Przewód YDY 2 x 2,5 mm 2 Skrzynka SON z wyposażeniem szt. szt. kpl. szt. m kpl szt Zegar sterujący Uwaga: Oprawy mocowane na n/w słupach: Słupy ŻN przelotowe - 5 szt. Słupy ŻN rozkraczne - 6 szt. Zestawienie wyposażenia skrzynki sterującej: 1. Bezpiecznik przedlicznikowy S303 C 16A - 1 szt. 2. Zegar CPa szt. 3. Stycznik SM szt. 4. Przełącznik rodzaju pracy FR szt 5. Bezpieczniki S301 C 10A - 3 szt. 6. Bezpiecznik układu sterowania S301 B6-1 szt. 7. Licznik mocy czynnej 3f - 1 szt.

43 oprawa pozostaje oprawa pozostaje 16 SGS SG oprawa pozostaje obwód 2 16 SGS nowa SON na słupie stacji Rzuców 4 Bloki TN-C Armii Krajowej 17 oprawa SG pozostaje 1 oprawy pozostają 3xSGS obwód oprawa pozostaje oprawa 6 pozostaje SGS150 9 SGS Szkolna oprawa pozostaje 20 SG 19 oprawa SG pozostaje oprawa SG pozostaje Kościelna wszystkie oprawy - własność UG SG oprawy sodowe (70W) Z ODZYSKU goła linka Al. AsXSn oś drogi 34/P1 nr słupa/poz. odbłyśnika moc oprawy wszystkie wysięgniki 1m x 2m x 5 0 Miejscowość: Nr rys.: ŚWIATŁOPROJEKT GMINA BORKOWICE Jacek Piotrowski, Krzysztof Warzyński ul. Jana Kazimierza 62/ Warszawa tel.\fax RZUCÓW Punkt rozliczania: a PROJEKT Data: CZERWIEC 2010

44 Rzuców 4 Bloki (5-0991) S303C16A S301 C10A S301 C10A

45 RZUCÓW 5

46 1. Podstawa, cel i zakres opracowania Przebudowę systemu oświetlenia drogowego na terenie miejscowości Rzuców opracowano na podstawie zlecenia Gminy Borkowice. Niniejszy projekt jest elementem opracowania Przebudowa istniejącego systemu oświetlenia na terenie Gminy Borkowice. Podstawą opracowania są: - uzgodnienia z inwestorem - warunki przebudowy systemu wydane przez PGE ZEORK RE Końskie - obowiązujące przepisy Bezpośrednim celem przebudowy systemu oświetlenia drogowego jest : - wzrost bezpieczeństwa mieszkańców Gminy, - racjonalizacja zużycia energii elektrycznej, - zmniejszenie nakładów przeznaczonych na oświetlenie ulic i dróg. Niniejsza dokumentacja dotyczy stacji Rzuców 5 Nowy Świat (5-0992) Zakres opracowania obejmuje wymianę wszystkich istniejących opraw wraz z wysięgnikami, przewodami i zabezpieczeniami. Dodatkowo należy zainstalować nową skrzynkę oświetleniową, a starą znajdującą się w stacji trafo zdemontować. 2. Opis stanu istniejącego Rzuców 5 Nowy Świat (5-0992): Obwód 2 7 szt. opraw rtęciowych OR (tzw. trumienki ) o mocy 250W - 2 szt. opraw rtęciowych naświetlacz o mocy 250W - 1 szt. opraw sodowych SGS o mocy 70W Obwód 3 5 szt. opraw rtęciowych OR (tzw. trumienki ) o mocy 250W 1 szt. opraw rtęciowych OZR o mocy 2 x 250W rtęciowe sodowe stacja oprawy 125W 250W 70W 150W razem Rzuców 5 Nowy Świat obwód obwód

47 Istniejące oprawy rtęciowe posiadają źródła światła o niskiej skuteczności świetlnej a ich przestarzała konstrukcja z lat sześćdziesiątych i siedemdziesiątych oraz jakość zastosowanych do ich budowy materiałów znacznie odbiega od najnowszych rozwiązań proponowanych przez wiodących producentów opraw. Wszystkie urządzenia oświetleniowe zasilane są linią napowietrzną podwieszoną na słupach ŻN. Niestety we wszystkich przypadkach montaż opraw jest pod linią przesyłową, a więc na wysokości ok. 6 metrów, co powoduje, że równomierność oświetlenia jest niezadowalająca. Sytuację pogarsza dodatkowo to, że zastosowano krótkie wysięgniki (0,5m/0,5m) o dużych kątach nachylenia Powoduje to wrażenie olśnienia, gdyż oprawy świecą wprost w oczy obserwatora. Stan tablicy oświetleniowej jest zły i w związku z tym przewidziano jej demontaż. Sterowanie oświetleniem odbywa się za pomocą sterownika astronomicznego, który ze względu na przestarzałą konstrukcję również należy zdemontować.

48 I. ZAŁOŻENIA PROJEKTOWE. Wymianie podlegają: - oprawy rtęciowe 13 szt. (naświetlacze bez wymiany) - - wszystkie wysięgniki, zabezpieczenia, zaciski oraz przewody wysięgnikowe - zegar astronomiczny, Moc rzeczywista (po przebudowie) w żadnym obwodzie nie zostanie zwiększona w stosunku do mocy zainstalowanej w chwili obecnej. Dobór mocy na poszczególnych odcinkach dróg dobrano odpowiednio do kategorii oświetleniowych (wg normy PN-EN 13201) Dla wszystkich opraw obliczono pozycję odbłyśnika P1. Wszystkie nowe oprawy należy umieszczać na szczycie słupa oświetleniowego (dopuszcza się montaż poniżej tylko w uzasadnionych przypadkach np. gniazdo bocianie). Należy zastosować wysięgniki o wymiarach 1 m x 2 m i kącie odchylenia (od poziomu) ramienia wysięgnika 5 0. Nowy punkt rozliczenia energii (razem ze sterowaniem) należy zabudować poprzez przymocowanie do istniejących słupów stacji. I.1. Sytuacje oświetleniowe, klasa oświetlenia, minimalne wymagania Zgodnie z normą PN/EN13201 wszystkie drogi zostały poddane ocenie funkcjonalnej oraz trudności zadania wzrokowego. Na tej podstawie przyporządkowano sytuację oświetleniową i klasę oświetlenia. Sposób doboru klasy oświetlenia pokazano w poniższych tabelach: 1. Ul. Kościelna i ul. Nowy Świat Typ oświetlanej powierzchni szacunkowa prędkość głównego użytkownika drogi sytuacja Strefa konfliktowa Kompleksowość pola widzenia Zaparkowane pojazdy Poziom jasności otoczenia Strumień rowerzystów Główny typ pogody Środki uspokojenia ruchu Gęstość skrzyżowań droga lokalna na obszarze wiejskim umiarkowana B2 nie istnieje normalna nie istnieją mały normalny sucho nie <3szt./km

49 Trudność zadania jazdy normalna Strumień ruchu (liczba pojazdów) <7000 Klasa oświetlenia ME5 Poniżej podano minimalne wymagania dla klasy oświetlenia ME5 (PN- EN13201): ME5 Średnia luminancja L śr : > 0,5 cd/m 2 Równomierność luminancji ogólna U o : > 0,4 Równomierność luminancji wzdłużna U l : > 0,4 Przyrost wartości progowej T i : 15 % I.2. Zakres przebudowy 1. Prace demontażowe: a) zdemontować wszystkie istniejące oprawy (1 szt.) b) zdemontować wszystkie istniejące wysięgniki wraz z uchwytami, przewodami zasilającymi, zaciskami i zabezpieczeniami (1 szt.) c) zdemontować skrzynkę sterowania oświetleniem znajdującą się w stacji trafo. 2. Prace montażowe: a) zamontować nowe wysięgniki wraz z oprawami - (wysięgniki o wymiarach 1 m x 2m i kącie 5 0 montować tak, aby co najmniej 0,5 m ramienia wystawało ponad szczyt słupa, - do mocowania zastosować uchwyty w zależności od rodzaju słupów, - do zasilenia opraw użyć przewodów YDY 2x 2,5mm 2 - jako zabezpieczenie należy zastosować bezpieczniki BZO z wkładką topikową BiWts 6A. - nowe wysięgniki montowane na słupach należy wykonać z rury ocynkowanej metodą ogniową o średnicy zewnętrznej 50 mm grubość ścianki 2,9 mm,długość wysięgu 2 m. - wysięgniki powinny posiadać zaciski PEN. Należy przewidzieć zerowanie wysięgników. b) zgodnie z warunkami technicznymi wydanymi przez Rejonowy Zakład Energetyczny Końskie przewidziano wymianę i przeniesienie punktów sterowania oświetlenia i pomiaru energii. - w celu zasilania obwodów oświetlenia ulicznego należy na

50 słupie stacyjnym zamontować szafkę oświetleniową wykonaną z tworzywa termoutwardzalnego lub żywic poliestrowych (zgodnie z PN IEC 439. Szafkę oświetleniową wyposażyć zgodnie ze schematem wyposażenia szafki oraz zasilić przewodem AsXSn 2x25 mm2. Zabezpieczenie główne przystosować do oplombowania. - w projektowanej szafce oświetleniowej zamontować cyfrowy programator astronomiczny CPA 4.0., który pozwoli precyzyjnie dobrać czas załączania i wyłączania oświetlenia drogowego w zależności od tabeli zachodów i wschodów słońca oraz poprawek wprowadzonych przez użytkownika. I.3. Dobór opraw i źródeł światła Przy doborze opraw oprócz parametrów świetlnych, które powinny posiadać oprawy by zapewnić spełnienie wymagań przepisów dotyczących oświetlenia drogowego, kierowano się jakością urządzeń, ich walorami estetycznymi, elektrycznymi, parametrami określającymi stopień szczelności, trwałością oraz warunkami gwarancji oferowanymi przez producenta sprzętu. Wybrano oprawy produkcji firmy Philips typ AluRoad SRP 222 (moc 70W). Oprawy te charakteryzują się dobrymi odbłyśnikami a także są to oprawy, których konstrukcja pozwala na łatwą obsługę konserwacyjną. W zaproponowanych oprawach optymalne parametry uzyskuje się dzięki regulacji pozycji reflektora (odbłyśnika). Nie wyklucza się zastosowania innych opraw posiadających nie gorsze parametry eksploatacyjne od projektowanych oraz zapewniających prawidłowy poziom oświetlenia. Do projektu przyjęto źródła światła sodowe o podwyższonej skuteczności świetlnej. Zastosowanie tego typu lamp do oświetlenia ulicznego pozwala na szczególnie korzystną redukcję zainstalowanej mocy przy utrzymaniu doskonałych właściwości oświetlenia. Poniżej przedstawiamy podstawowe parametry świetlne tych lamp. Strumień świetlny Skuteczność świetlna [lm] [lm/w] Sodowa 70W ,3 Zastosowanie źródeł światła innych producentów jest możliwe bez dokonywania przeliczeń projektowych pod warunkiem, że będą one ścisłymi odpowiednikami przewidzianych w projekcie (w zakresie strumienia świetlnego, jego spadku w czasie eksploatacji, trwałości itp.).

51 I.4. Obliczenia techniczne I.4.1. Rzuców 5 Nowy Świat (5-0992) Układ sieci TN-C Moc zainstalowana istniejąca - obw. 2-2,5 kw; - obw. 3 1,9 kw; Razem 4,4 kw Moc projektowana - obw. 2 1,2 kw; - obw. 3 0,5 kw; Razem 1,7 kw współczynnik mocy cos φ - 0,85; Dobór zabezpieczenia głównego obwodu oświetleniowego: Obw. 2 parametry opraw - P l = 83 W ( 0,083 kw ), U n = 230 V I b = ΣP / U n x cosφ I b = 1204/ 230 x 0,85 = 6,2 ( A ) Obw. 3 parametry opraw - P l = 83 W ( 0,083 kw ), U n = 230 V I b = ΣP / U n x cosφ I b = 498/ 230 x 0,85 = 2,5 ( A ) Zabezpieczenie indywidualne oprawy przyjęto 6A. Zabezpieczenie zalicznikowe przyjęto 10A Wymagane zabezpieczenie główne przedlicznikowe przyjęto S301C25A zgodnie z wydanymi warunkami przyłączenia.

52 Obliczenie zwarcia dla końca obwodu: Obw. 2. długość obwodu 600 m, przewód Al 50, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd Iz = U / Zp Iz = 230 / 0,6 x 1,54 = 249 ( A ) Warunek samoczynnego wyłączenia: Ia zabezpieczenie główne z warunków przyłączenia Obw. 3. Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2 0,6 x 1,54 x 10 = 9,2 < 230 (V) długość obwodu 600 m, przewód Al 50, R = 1,538 Ω/km, X = 0,088 Ω/km, l - długość linii w km Prąd Iz = U / Zp Iz = 230 / 0,6 x 1,54 = 249 ( A ) Warunek samoczynnego wyłączenia: Ia zabezpieczenie główne z warunków przyłączenia Zp x Ia <= Uo gdzie Zp = l x Rp 2 + Xp 2 0,6 x 1,54 x 10 = 9,2 < 230 (V) Zabezpieczenie główne dobrano prawidłowo. Obliczenie spadku napięć: Najdłuższy obwód (obwód 2) Δ U = ( ΣP x l ) / ( γ x S x U 2 ) x k gdzie k = 0,7 Δ U=1,2x600/(650,20x50x10-6 x230 2 )x0,7= 0,6 Wyliczony spadek napięcia poniżej dopuszczalnego 5%. Parametry oświetleniowe
