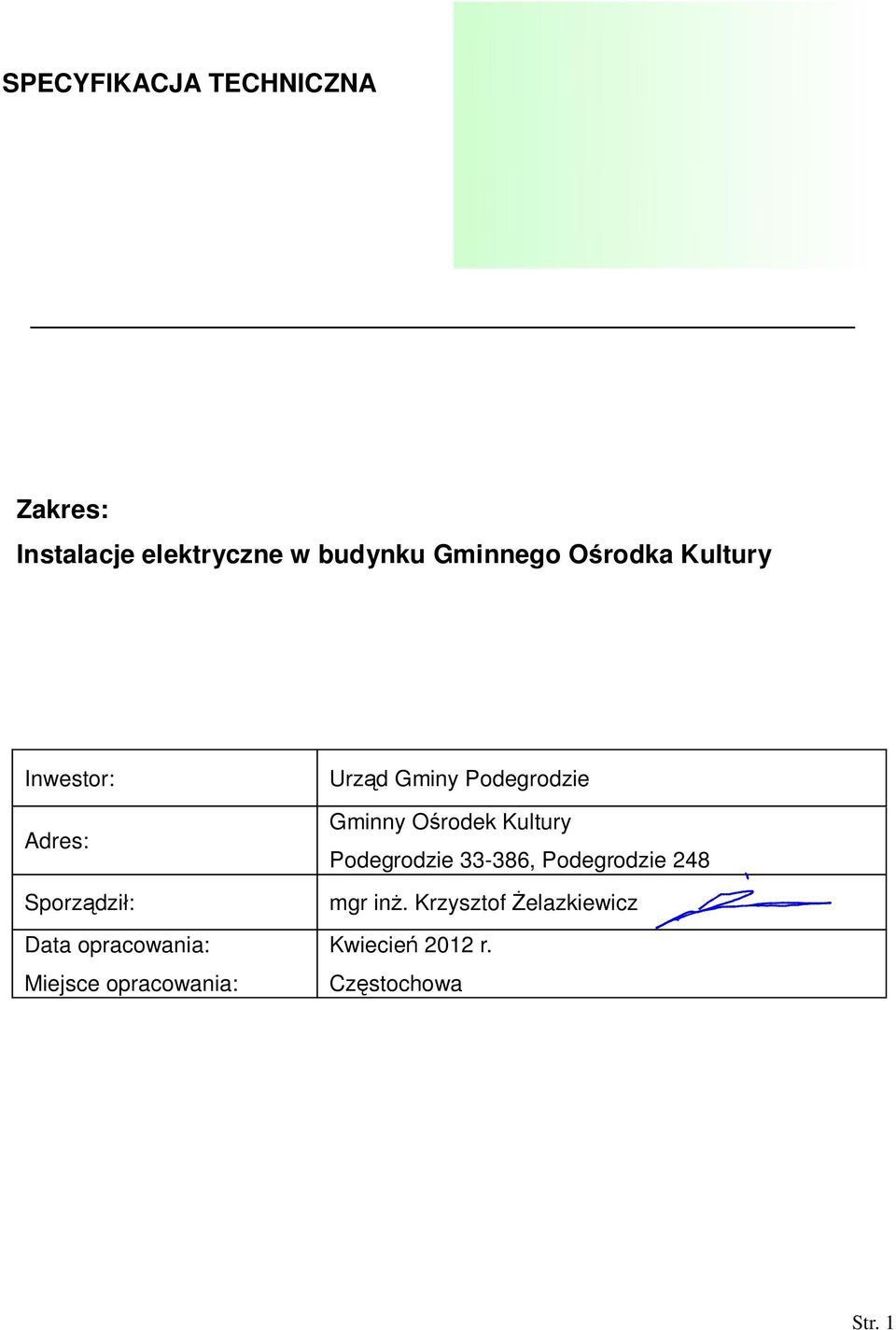

1 SPECYFIKACJA TECHNICZNA Zakres: Instalacje elektryczne w budynku Gminnego Orodka Kultury Inwestor: Adres: Sporzdzi: Data opracowania: Miejsce opracowania: Urzd Gminy Podegrodzie Gminny Orodek Kultury Podegrodzie , Podegrodzie 248 mgr in. Krzysztof elazkiewicz Kwiecie 2012 r. Czstochowa Str. 1

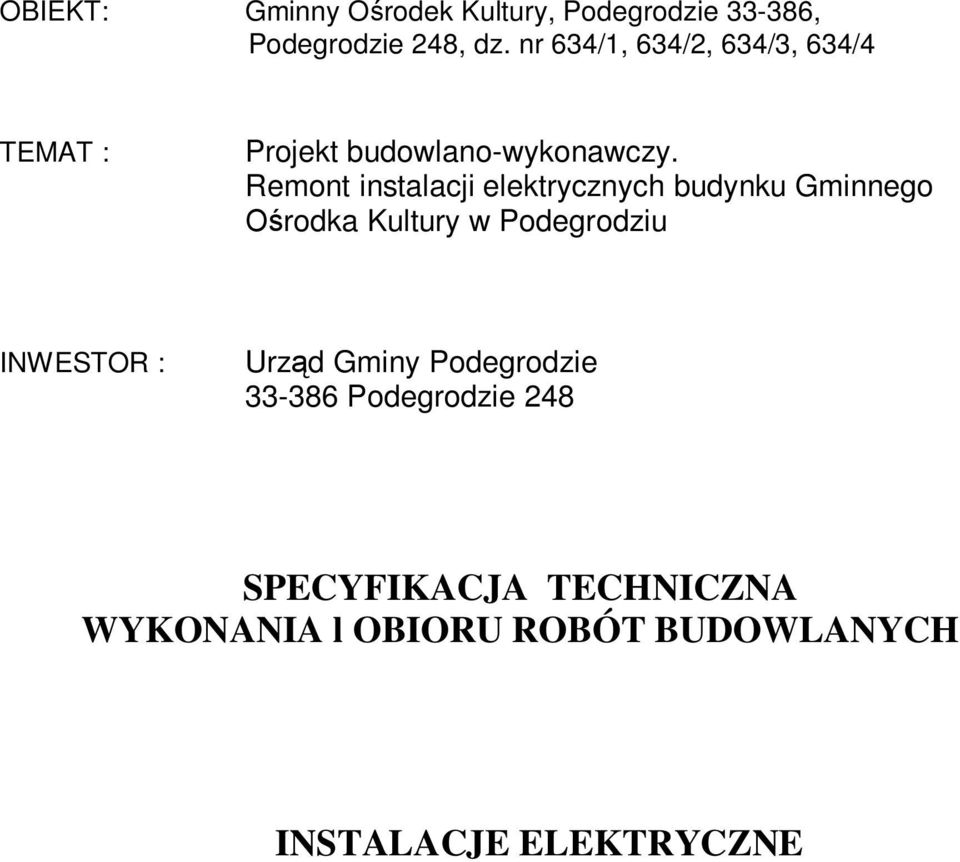

2 OBIEKT: Gminny Orodek Kultury, Podegrodzie , Podegrodzie 248, dz. nr 634/1, 634/2, 634/3, 634/4 TEMAT : Projekt budowlano-wykonawczy. Remont instalacji elektrycznych budynku Gminnego rodka Kultury w Podegrodziu INWESTOR : Urzd Gminy Podegrodzie Podegrodzie 248 SPECYFIKACJA TECHNICZNA WYKONANIA l OBIORU ROBÓT BUDOWLANYCH INSTALACJE ELEKTRYCZNE

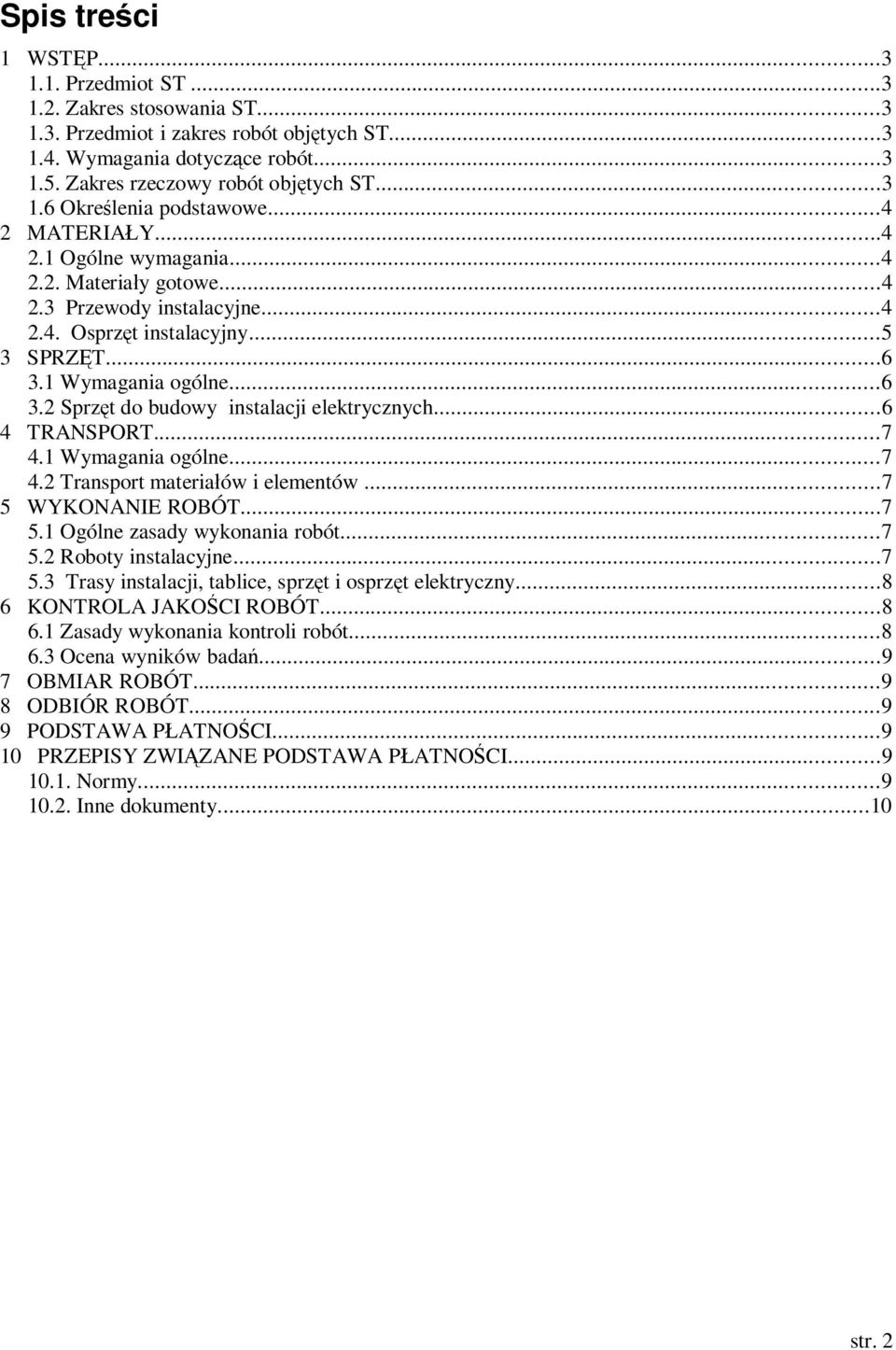

3 Spis treci 1 WSTP Przedmiot ST Zakres stosowania ST Przedmiot i zakres robót objtych ST Wymagania dotyczce robót Zakres rzeczowy robót objtych ST Okrelenia podstawowe MATERIAY Ogólne wymagania Materiay gotowe Przewody instalacyjne Osprzt instalacyjny SPRZT Wymagania ogólne Sprzt do budowy instalacji elektrycznych TRANSPORT Wymagania ogólne Transport materiaów i elementów WYKONANIE ROBÓT Ogólne zasady wykonania robót Roboty instalacyjne Trasy instalacji, tablice, sprzt i osprzt elektryczny KONTROLA JAKOCI ROBÓT Zasady wykonania kontroli robót Ocena wyników bada OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PATNOCI PRZEPISY ZWIZANE PODSTAWA PATNOCI Normy Inne dokumenty...10 str. 2

4 1 WSTP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) s wymagania dotyczce wykonania i odbioru instalacji elektrycznych w zakresie budowy remontowanych instalacji elektrycznych budynku Gminnego Orodka Kultury w Podegrodziu Zakres stosowania ST Specyfikacja techniczna (ST) jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Przedmiot i zakres robót objtych ST Roboty, których dotyczy Specyfikacja obejmuj wszystkie czynnoci wystpujce przy budowie instalacji elektrycznej zgodnie z dokumentacj projektow Wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako wykonania robót oraz za zgodno z dokumentacj projektow ST i poleceniami Inyniera kontraktu oraz ze sztuk budowlan. Zamawiajcy w terminie okrelonym w dokumentach kontraktowych przekae wykonawcy plac budowy. Wykonawca jest zobowizany do zabezpieczenia placu budowy. Przed przystpieniem do wykonawstwa robót elektrycznych naley sprawdzi czy teren na którym maj by wykonywane roboty jest odpowiednio przygotowany. Naley wyznaczy miejsca skadowania materiaów (place, obiekty). Ogólne wymagania dotyczce robót podano w ST B Wymagania ogólne" Zakres rzeczowy robót objtych ST W zakres rzeczowy wchodz: 1. unieczynnienie istn. instalacji elektrycznych w pom. objtych opracowaniem, 2. demonta istn. tablic rozdzielczych, 3. demonta istn. osprztu w pom. objtych opracowaniem, 4. wymian istn. tablic bezpiecznikowych na korytarzu i na scenie, 5. wymian istn. drzwiczek do wnk z WGP oraz licznikiem, 6. inwentaryzacj wszystkich istn. obwodów elektrycznych, 7. budowa wewntrznych linii zasilajcych, 8. budowa tablicy rozdzielczej TR1, 9. budowa tablicy rozdzielczej TR2, 10. budowa tablicy rozdzielczej TRS, 11. budowa tablicy rozdzielczej TRG, 12. dobudow zabezpiecze proj. obwodów do istn. tablicy TRK, 13. budowa wntrzowych instalacji elektrycznych gniazd wtykowych oraz zasilania, 14. budowa wntrzowych instalacji zasilania urzdze brany sanitarnej, 15. budowa wntrzowych instalacji elektrycznych owietlenia podstawowego, str. 3

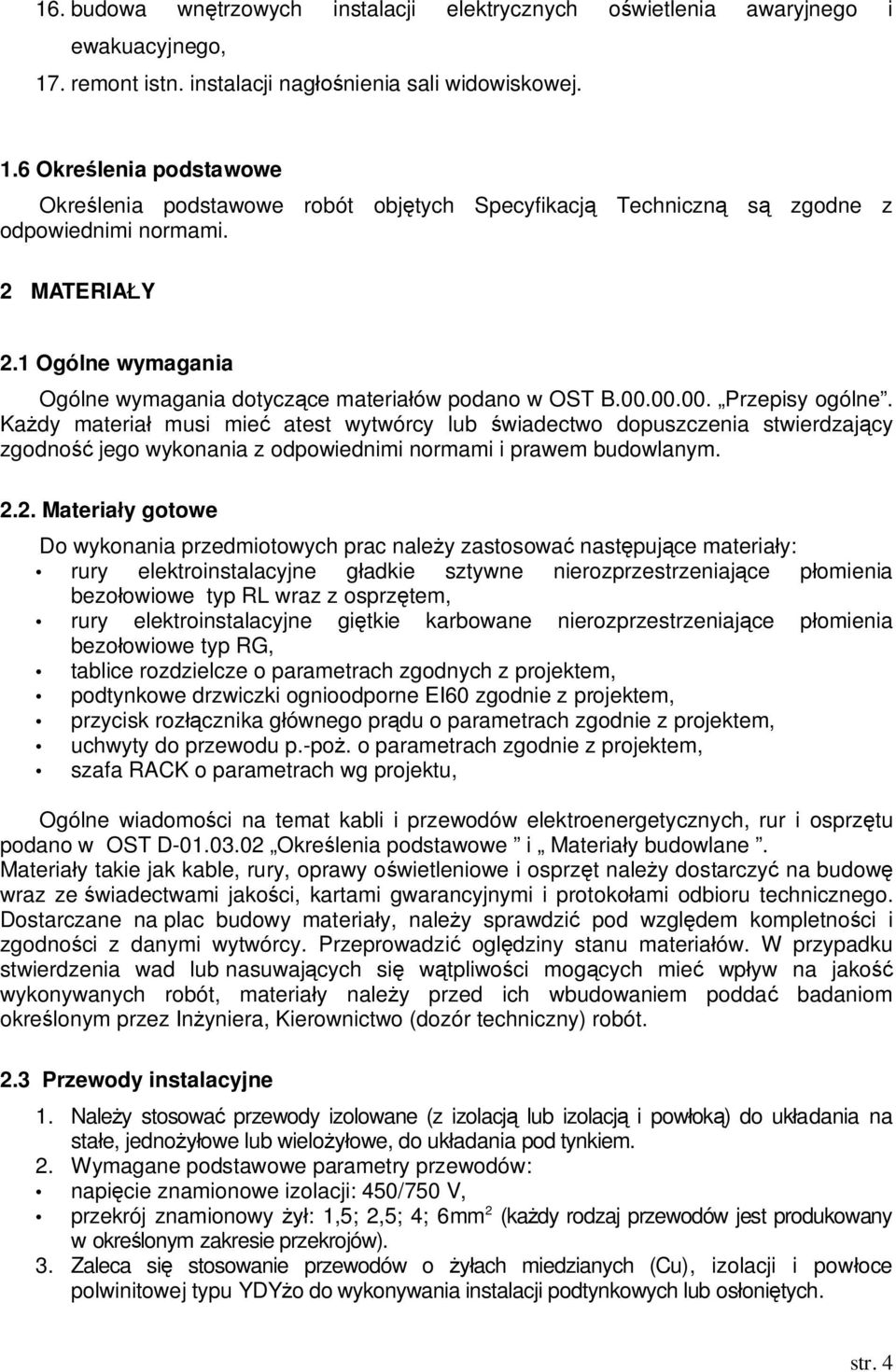

5 16. budowa wntrzowych instalacji elektrycznych owietlenia awaryjnego i ewakuacyjnego, 17. remont istn. instalacji nagnienia sali widowiskowej. 1.6 Okrelenia podstawowe Okrelenia podstawowe robót objtych Specyfikacj Techniczn s zgodne z odpowiednimi normami. 2 MATERIAY 2.1 Ogólne wymagania Ogólne wymagania dotyczce materiaów podano w OST B Przepisy ogólne. Kady materia musi mie atest wytwórcy lub wiadectwo dopuszczenia stwierdzajcy zgodno jego wykonania z odpowiednimi normami i prawem budowlanym Materiay gotowe Do wykonania przedmiotowych prac naley zastosowa nastpujce materiay: rury elektroinstalacyjne gadkie sztywne nierozprzestrzeniajce pomienia bezoowiowe typ RL wraz z osprztem, rury elektroinstalacyjne gitkie karbowane nierozprzestrzeniajce pomienia bezoowiowe typ RG, tablice rozdzielcze o parametrach zgodnych z projektem, podtynkowe drzwiczki ognioodporne EI60 zgodnie z projektem, przycisk rozcznika gównego prdu o parametrach zgodnie z projektem, uchwyty do przewodu p.-po. o parametrach zgodnie z projektem, szafa RACK o parametrach wg projektu, Ogólne wiadomoci na temat kabli i przewodów elektroenergetycznych, rur i osprztu podano w OST D Okrelenia podstawowe i Materiay budowlane. Materiay takie jak kable, rury, oprawy owietleniowe i osprzt naley dostarczy na budow wraz ze wiadectwami jakoci, kartami gwarancyjnymi i protokoami odbioru technicznego. Dostarczane na plac budowy materiay, naley sprawdzi pod wzgldem kompletnoci i zgodnoci z danymi wytwórcy. Przeprowadzi ogldziny stanu materiaów. W przypadku stwierdzenia wad lub nasuwajcych si wtpliwoci mogcych mie wpyw na jako wykonywanych robót, materiay naley przed ich wbudowaniem podda badaniom okrelonym przez Inyniera, Kierownictwo (dozór techniczny) robót. 2.3 Przewody instalacyjne 1. Naley stosowa przewody izolowane (z izolacj lub izolacj i powok) do ukadania na stae, jednoowe lub wieloowe, do ukadania pod tynkiem. 2. Wymagane podstawowe parametry przewodów: napicie znamionowe izolacji: 450/750 V, przekrój znamionowy : 1,5; 2,5; 4; 6mm 2 (kady rodzaj przewodów jest produkowany w okrelonym zakresie przekrojów). 3. Zaleca si stosowanie przewodów o ach miedzianych (Cu), izolacji i powoce polwinitowej typu YDYo do wykonywania instalacji podtynkowych lub osonitych. str. 4

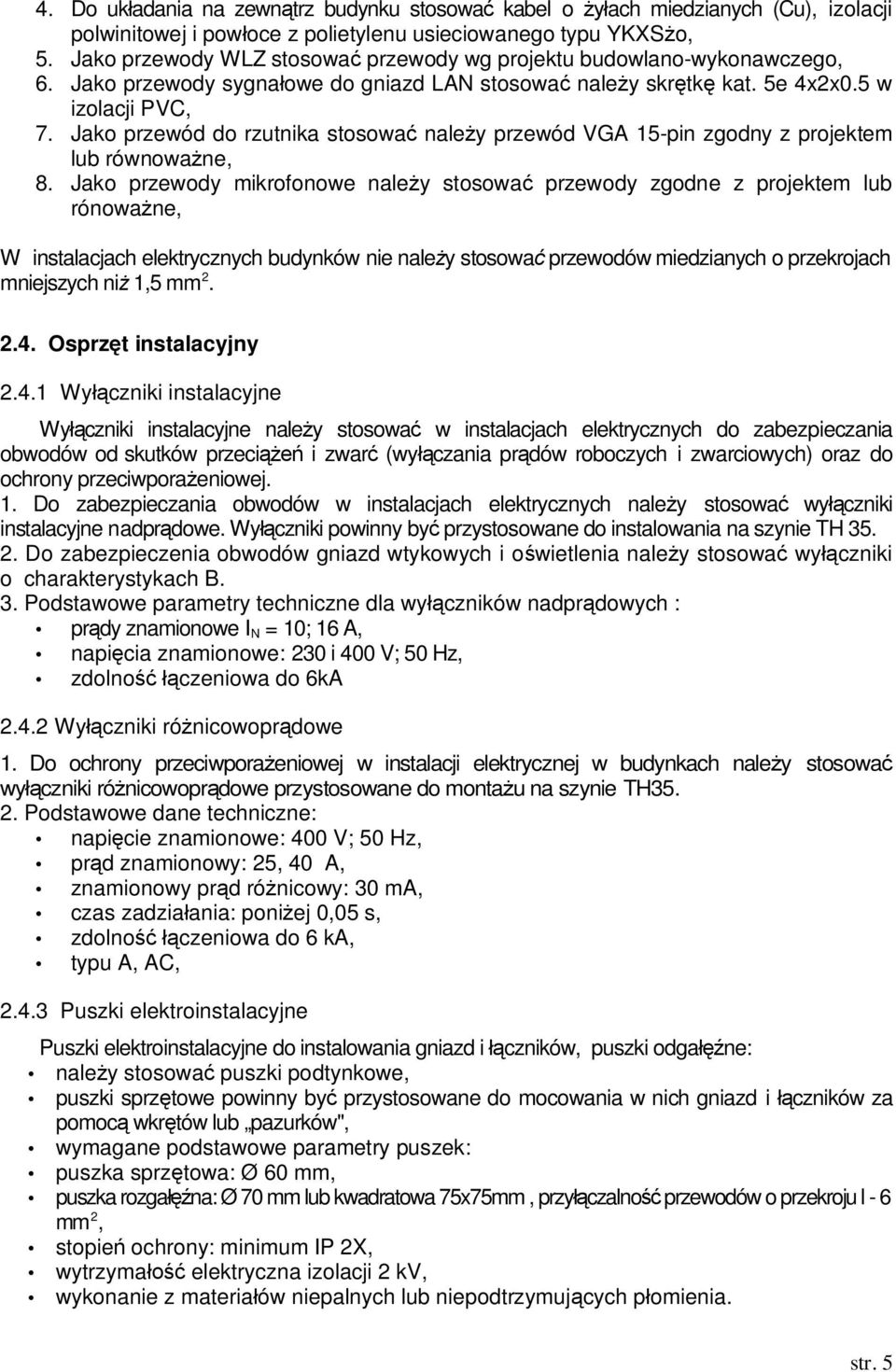

6 4. Do ukadania na zewntrz budynku stosowa kabel o ach miedzianych (Cu), izolacji polwinitowej i powoce z polietylenu usieciowanego typu YKXSo, 5. Jako przewody WLZ stosowa przewody wg projektu budowlano-wykonawczego, 6. Jako przewody sygnaowe do gniazd LAN stosowa naley skrtk kat. 5e 4x2x0.5 w izolacji PVC, 7. Jako przewód do rzutnika stosowa naley przewód VGA 15-pin zgodny z projektem lub równowane, 8. Jako przewody mikrofonowe naley stosowa przewody zgodne z projektem lub rónowane, W instalacjach elektrycznych budynków nie naley stosowa przewodów miedzianych o przekrojach mniejszych ni 1,5 mm Osprzt instalacyjny Wyczniki instalacyjne Wyczniki instalacyjne naley stosowa w instalacjach elektrycznych do zabezpieczania obwodów od skutków przeci i zwar (wyczania prdów roboczych i zwarciowych) oraz do ochrony przeciwporaeniowej. 1. Do zabezpieczania obwodów w instalacjach elektrycznych naley stosowa wyczniki instalacyjne nadprdowe. Wyczniki powinny by przystosowane do instalowania na szynie TH Do zabezpieczenia obwodów gniazd wtykowych i owietlenia naley stosowa wyczniki o charakterystykach B. 3. Podstawowe parametry techniczne dla wyczników nadprdowych : prdy znamionowe I N = 10; 16 A, napicia znamionowe: 230 i 400 V; 50 Hz, zdolnoczeniowa do 6kA Wyczniki rónicowoprdowe 1. Do ochrony przeciwporaeniowej w instalacji elektrycznej w budynkach naley stosowa wyczniki rónicowoprdowe przystosowane do montau na szynie TH Podstawowe dane techniczne: napicie znamionowe: 400 V; 50 Hz, prd znamionowy: 25, 40 A, znamionowy prd rónicowy: 30 ma, czas zadziaania: poniej 0,05 s, zdolnoczeniowa do 6 ka, typu A, AC, Puszki elektroinstalacyjne Puszki elektroinstalacyjne do instalowania gniazd i czników, puszki odgane: naley stosowa puszki podtynkowe, puszki sprztowe powinny by przystosowane do mocowania w nich gniazd i czników za pomoc wkrtów lub pazurków", wymagane podstawowe parametry puszek: puszka sprztowa: Ø 60 mm, puszka rozgana: Ø 70 mm lub kwadratowa 75x75mm, przyczalno przewodów o przekroju l - 6 mm 2, stopie ochrony: minimum IP 2X, wytrzyma elektryczna izolacji 2 kv, wykonanie z materiaów niepalnych lub niepodtrzymujcych pomienia. str. 5

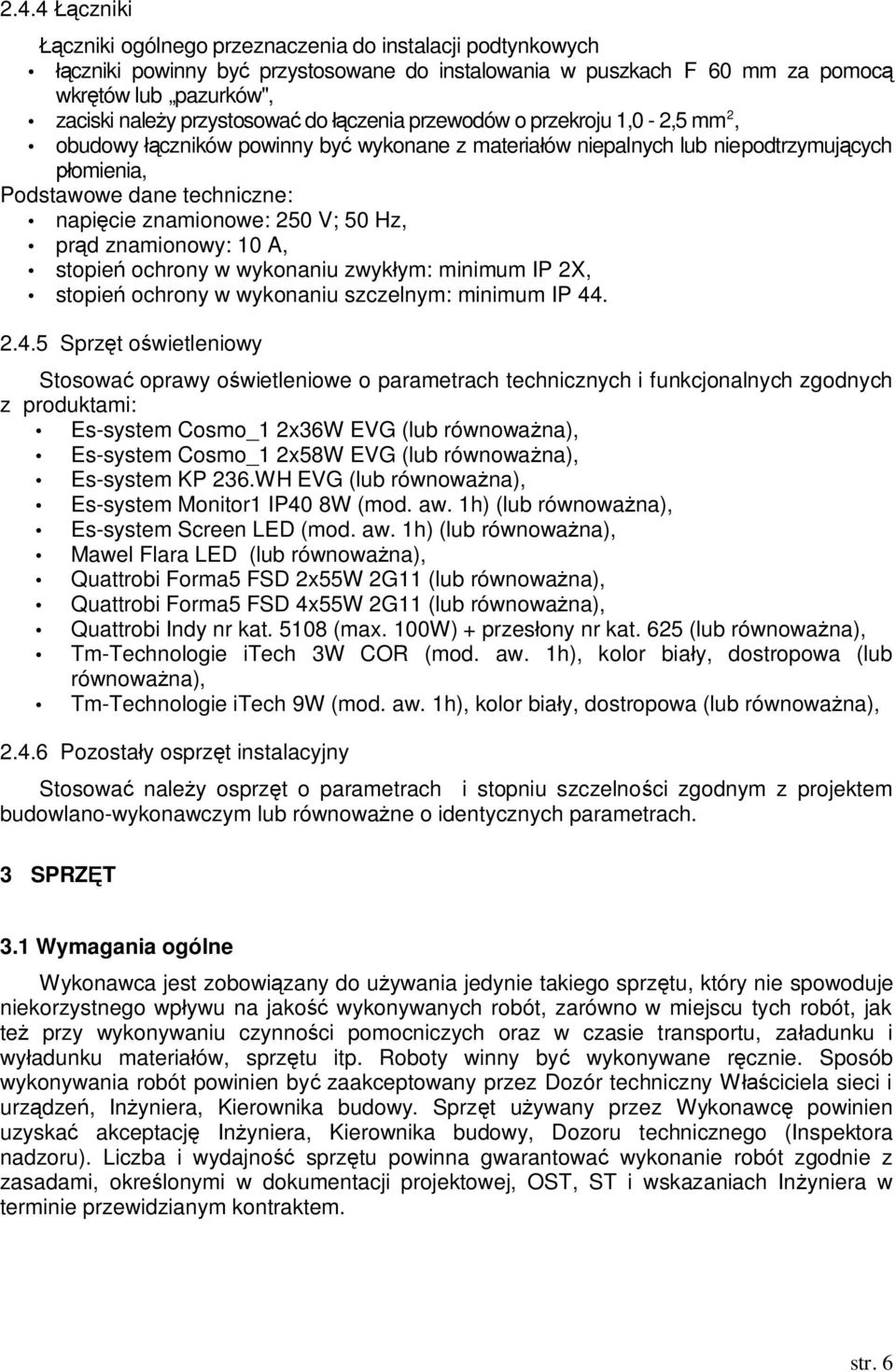

7 2.4.4 czniki czniki ogólnego przeznaczenia do instalacji podtynkowych czniki powinny by przystosowane do instalowania w puszkach F 60 mm za pomoc wkrtów lub pazurków", zaciski naley przystosowa do czenia przewodów o przekroju 1,0-2,5 mm 2, obudowy czników powinny by wykonane z materiaów niepalnych lub niepodtrzymujcych omienia, Podstawowe dane techniczne: napicie znamionowe: 250 V; 50 Hz, prd znamionowy: 10 A, stopie ochrony w wykonaniu zwykym: minimum IP 2X, stopie ochrony w wykonaniu szczelnym: minimum IP Sprzt owietleniowy Stosowa oprawy owietleniowe o parametrach technicznych i funkcjonalnych zgodnych z produktami: Es-system Cosmo_1 2x36W EVG (lub równowana), Es-system Cosmo_1 2x58W EVG (lub równowana), Es-system KP 236.WH EVG (lub równowana), Es-system Monitor1 IP40 8W (mod. aw. 1h) (lub równowana), Es-system Screen LED (mod. aw. 1h) (lub równowana), Mawel Flara LED (lub równowana), Quattrobi Forma5 FSD 2x55W 2G11 (lub równowana), Quattrobi Forma5 FSD 4x55W 2G11 (lub równowana), Quattrobi Indy nr kat (max. 100W) + przesony nr kat. 625 (lub równowana), Tm-Technologie itech 3W COR (mod. aw. 1h), kolor biay, dostropowa (lub równowana), Tm-Technologie itech 9W (mod. aw. 1h), kolor biay, dostropowa (lub równowana), Pozostay osprzt instalacyjny Stosowa naley osprzt o parametrach i stopniu szczelnoci zgodnym z projektem budowlano-wykonawczym lub równowane o identycznych parametrach. 3 SPRZT 3.1 Wymagania ogólne Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpywu na jako wykonywanych robót, zarówno w miejscu tych robót, jak te przy wykonywaniu czynnoci pomocniczych oraz w czasie transportu, zaadunku i wyadunku materiaów, sprztu itp. Roboty winny by wykonywane rcznie. Sposób wykonywania robót powinien by zaakceptowany przez Dozór techniczny Wciciela sieci i urzdze, Inyniera, Kierownika budowy. Sprzt uywany przez Wykonawc powinien uzyska akceptacj Inyniera, Kierownika budowy, Dozoru technicznego (Inspektora nadzoru). Liczba i wydajno sprztu powinna gwarantowa wykonanie robót zgodnie z zasadami, okrelonymi w dokumentacji projektowej, OST, ST i wskazaniach Inyniera w terminie przewidzianym kontraktem. str. 6

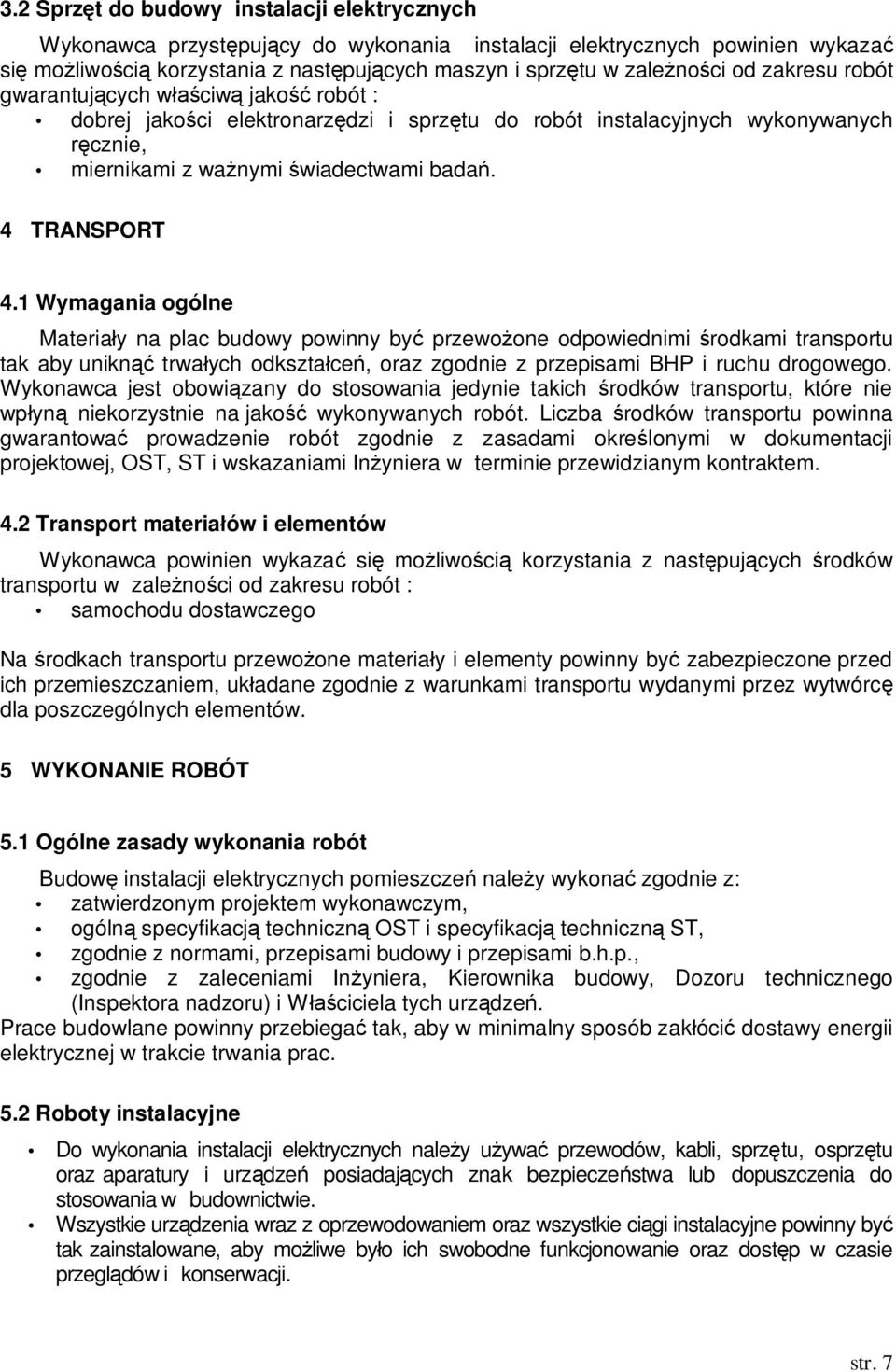

8 3.2 Sprzt do budowy instalacji elektrycznych Wykonawca przystpujcy do wykonania instalacji elektrycznych powinien wykaza si moliwoci korzystania z nastpujcych maszyn i sprztu w zalenoci od zakresu robót gwarantujcych wciw jako robót : dobrej jakoci elektronarzdzi i sprztu do robót instalacyjnych wykonywanych cznie, miernikami z wanymi wiadectwami bada. 4 TRANSPORT 4.1 Wymagania ogólne Materiay na plac budowy powinny by przewoone odpowiednimi rodkami transportu tak aby unikn trwaych odksztace, oraz zgodnie z przepisami BHP i ruchu drogowego. Wykonawca jest obowizany do stosowania jedynie takich rodków transportu, które nie wpyn niekorzystnie na jako wykonywanych robót. Liczba rodków transportu powinna gwarantowa prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, OST, ST i wskazaniami Inyniera w terminie przewidzianym kontraktem. 4.2 Transport materiaów i elementów Wykonawca powinien wykaza si moliwoci korzystania z nastpujcych rodków transportu w zalenoci od zakresu robót : samochodu dostawczego Na rodkach transportu przewoone materiay i elementy powinny by zabezpieczone przed ich przemieszczaniem, ukadane zgodnie z warunkami transportu wydanymi przez wytwórc dla poszczególnych elementów. 5 WYKONANIE ROBÓT 5.1 Ogólne zasady wykonania robót Budow instalacji elektrycznych pomieszcze naley wykona zgodnie z: zatwierdzonym projektem wykonawczym, ogóln specyfikacj techniczn OST i specyfikacj techniczn ST, zgodnie z normami, przepisami budowy i przepisami b.h.p., zgodnie z zaleceniami Inyniera, Kierownika budowy, Dozoru technicznego (Inspektora nadzoru) i Wciciela tych urzdze. Prace budowlane powinny przebiega tak, aby w minimalny sposób zakóci dostawy energii elektrycznej w trakcie trwania prac. 5.2 Roboty instalacyjne Do wykonania instalacji elektrycznych naley uywa przewodów, kabli, sprztu, osprztu oraz aparatury i urzdze posiadajcych znak bezpieczestwa lub dopuszczenia do stosowania w budownictwie. Wszystkie urzdzenia wraz z oprzewodowaniem oraz wszystkie cigi instalacyjne powinny by tak zainstalowane, aby moliwe byo ich swobodne funkcjonowanie oraz dostp w czasie przegldów i konserwacji. str. 7

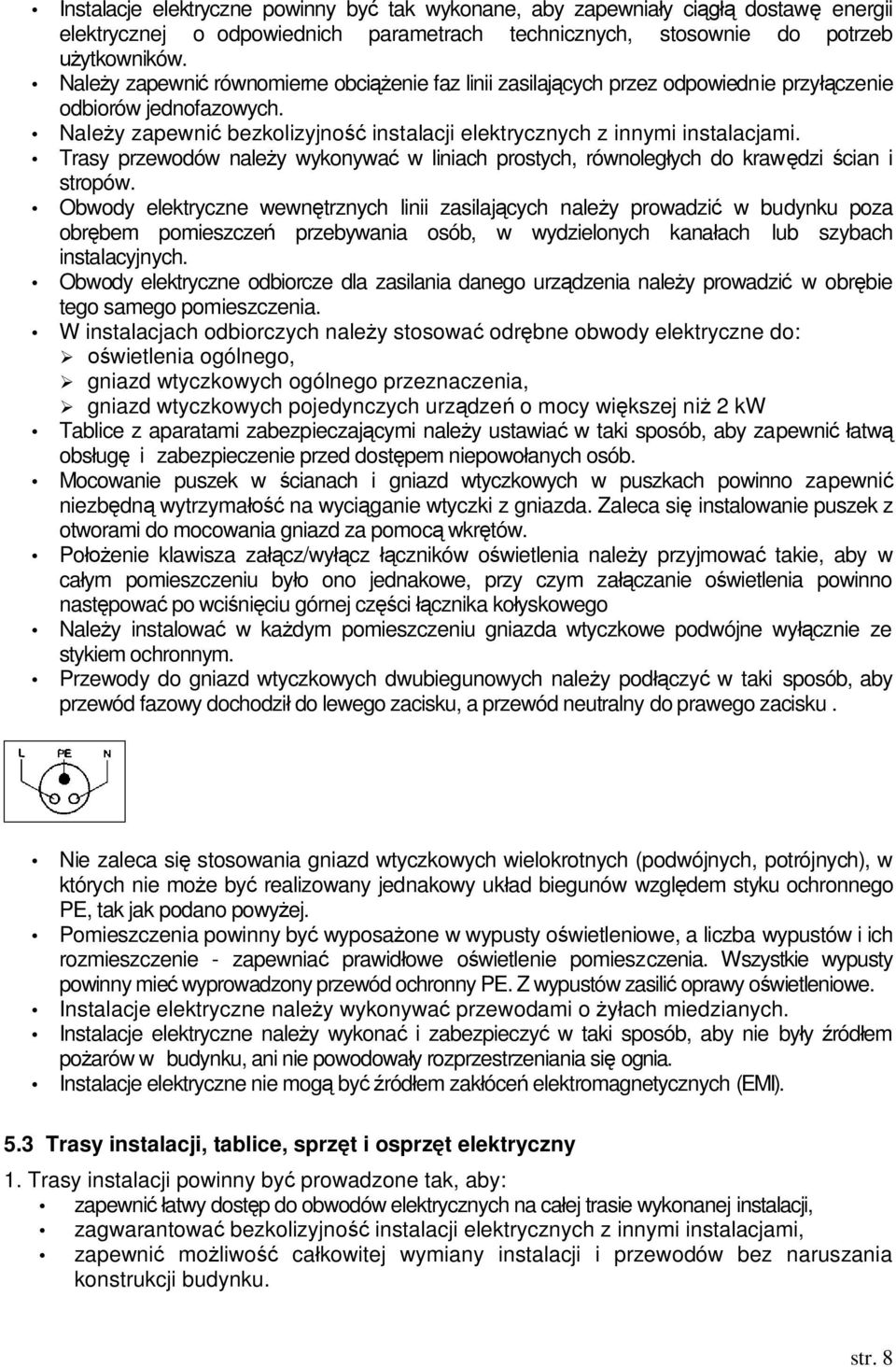

9 Instalacje elektryczne powinny by tak wykonane, aby zapewniay ci dostaw energii elektrycznej o odpowiednich parametrach technicznych, stosownie do potrzeb ytkowników. Naley zapewni równomierne obcienie faz linii zasilajcych przez odpowiednie przyczenie odbiorów jednofazowych. Naley zapewni bezkolizyjno instalacji elektrycznych z innymi instalacjami. Trasy przewodów naley wykonywa w liniach prostych, równolegych do krawdzi cian i stropów. Obwody elektryczne wewntrznych linii zasilajcych naley prowadzi w budynku poza obrbem pomieszcze przebywania osób, w wydzielonych kanaach lub szybach instalacyjnych. Obwody elektryczne odbiorcze dla zasilania danego urzdzenia naley prowadzi w obrbie tego samego pomieszczenia. W instalacjach odbiorczych naley stosowa odrbne obwody elektryczne do: wietlenia ogólnego, gniazd wtyczkowych ogólnego przeznaczenia, gniazd wtyczkowych pojedynczych urzdze o mocy wikszej ni 2 kw Tablice z aparatami zabezpieczajcymi naley ustawia w taki sposób, aby zapewniatw obsug i zabezpieczenie przed dostpem niepowoanych osób. Mocowanie puszek w cianach i gniazd wtyczkowych w puszkach powinno zapewni niezbdn wytrzyma na wyciganie wtyczki z gniazda. Zaleca si instalowanie puszek z otworami do mocowania gniazd za pomoc wkrtów. Poenie klawisza zacz/wycz czników owietlenia naley przyjmowa takie, aby w caym pomieszczeniu byo ono jednakowe, przy czym zaczanie owietlenia powinno nastpowa po wciniciu górnej czci cznika koyskowego Naley instalowa w kadym pomieszczeniu gniazda wtyczkowe podwójne wycznie ze stykiem ochronnym. Przewody do gniazd wtyczkowych dwubiegunowych naley podczy w taki sposób, aby przewód fazowy dochodzi do lewego zacisku, a przewód neutralny do prawego zacisku. Nie zaleca si stosowania gniazd wtyczkowych wielokrotnych (podwójnych, potrójnych), w których nie moe by realizowany jednakowy ukad biegunów wzgldem styku ochronnego PE, tak jak podano powyej. Pomieszczenia powinny by wyposaone w wypusty owietleniowe, a liczba wypustów i ich rozmieszczenie - zapewnia prawidowe owietlenie pomieszczenia. Wszystkie wypusty powinny mie wyprowadzony przewód ochronny PE. Z wypustów zasili oprawy owietleniowe. Instalacje elektryczne naley wykonywa przewodami o ach miedzianych. Instalacje elektryczne naley wykona i zabezpieczy w taki sposób, aby nie byy ródem poarów w budynku, ani nie powodoway rozprzestrzeniania si ognia. Instalacje elektryczne nie mog byródem zakóce elektromagnetycznych (EMI). 5.3 Trasy instalacji, tablice, sprzt i osprzt elektryczny 1. Trasy instalacji powinny by prowadzone tak, aby: zapewniatwy dostp do obwodów elektrycznych na caej trasie wykonanej instalacji, zagwarantowa bezkolizyjno instalacji elektrycznych z innymi instalacjami, zapewni moliwo cakowitej wymiany instalacji i przewodów bez naruszania konstrukcji budynku. str. 8

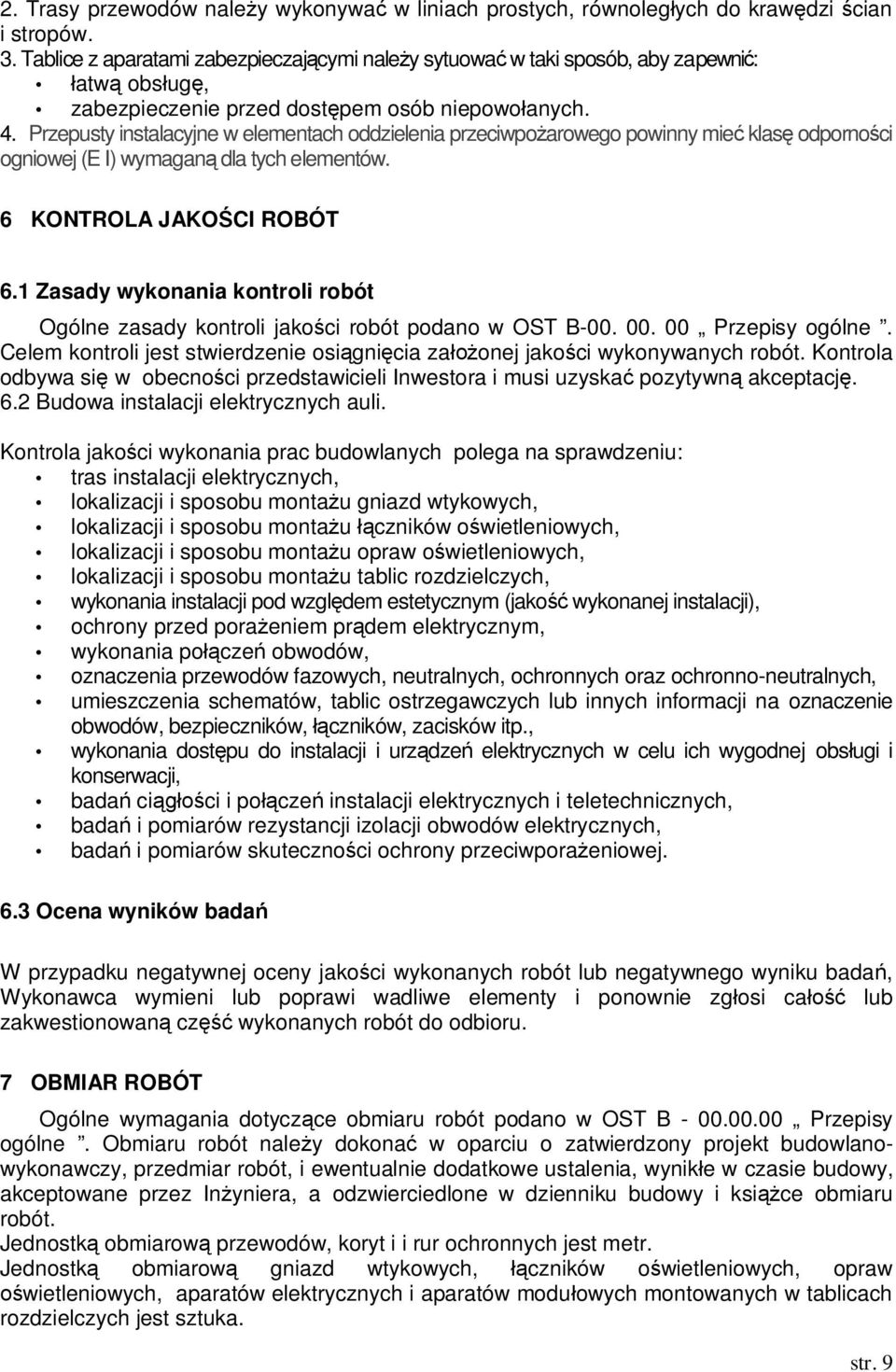

10 2. Trasy przewodów naley wykonywa w liniach prostych, równolegych do krawdzi cian i stropów. 3. Tablice z aparatami zabezpieczajcymi naley sytuowa w taki sposób, aby zapewni: atw obsug, zabezpieczenie przed dostpem osób niepowoanych. 4. Przepusty instalacyjne w elementach oddzielenia przeciwpoarowego powinny mie klas odpornoci ogniowej (E I) wymagan dla tych elementów. 6 KONTROLA JAKOCI ROBÓT 6.1 Zasady wykonania kontroli robót Ogólne zasady kontroli jakoci robót podano w OST B Przepisy ogólne. Celem kontroli jest stwierdzenie osignicia zaonej jakoci wykonywanych robót. Kontrola odbywa si w obecnoci przedstawicieli Inwestora i musi uzyska pozytywn akceptacj. 6.2 Budowa instalacji elektrycznych auli. Kontrola jakoci wykonania prac budowlanych polega na sprawdzeniu: tras instalacji elektrycznych, lokalizacji i sposobu montau gniazd wtykowych, lokalizacji i sposobu montau czników owietleniowych, lokalizacji i sposobu montau opraw owietleniowych, lokalizacji i sposobu montau tablic rozdzielczych, wykonania instalacji pod wzgldem estetycznym (jako wykonanej instalacji), ochrony przed poraeniem prdem elektrycznym, wykonania pocze obwodów, oznaczenia przewodów fazowych, neutralnych, ochronnych oraz ochronno-neutralnych, umieszczenia schematów, tablic ostrzegawczych lub innych informacji na oznaczenie obwodów, bezpieczników, czników, zacisków itp., wykonania dostpu do instalacji i urzdze elektrycznych w celu ich wygodnej obsugi i konserwacji, bada cici i pocze instalacji elektrycznych i teletechnicznych, bada i pomiarów rezystancji izolacji obwodów elektrycznych, bada i pomiarów skutecznoci ochrony przeciwporaeniowej. 6.3 Ocena wyników bada W przypadku negatywnej oceny jakoci wykonanych robót lub negatywnego wyniku bada, Wykonawca wymieni lub poprawi wadliwe elementy i ponownie zgosi ca lub zakwestionowan cz wykonanych robót do odbioru. 7 OBMIAR ROBÓT Ogólne wymagania dotyczce obmiaru robót podano w OST B Przepisy ogólne. Obmiaru robót naley dokona w oparciu o zatwierdzony projekt budowlanowykonawczy, przedmiar robót, i ewentualnie dodatkowe ustalenia, wynike w czasie budowy, akceptowane przez Inyniera, a odzwierciedlone w dzienniku budowy i ksice obmiaru robót. Jednostk obmiarow przewodów, koryt i i rur ochronnych jest metr. Jednostk obmiarow gniazd wtykowych, czników owietleniowych, opraw wietleniowych, aparatów elektrycznych i aparatów moduowych montowanych w tablicach rozdzielczych jest sztuka. str. 9

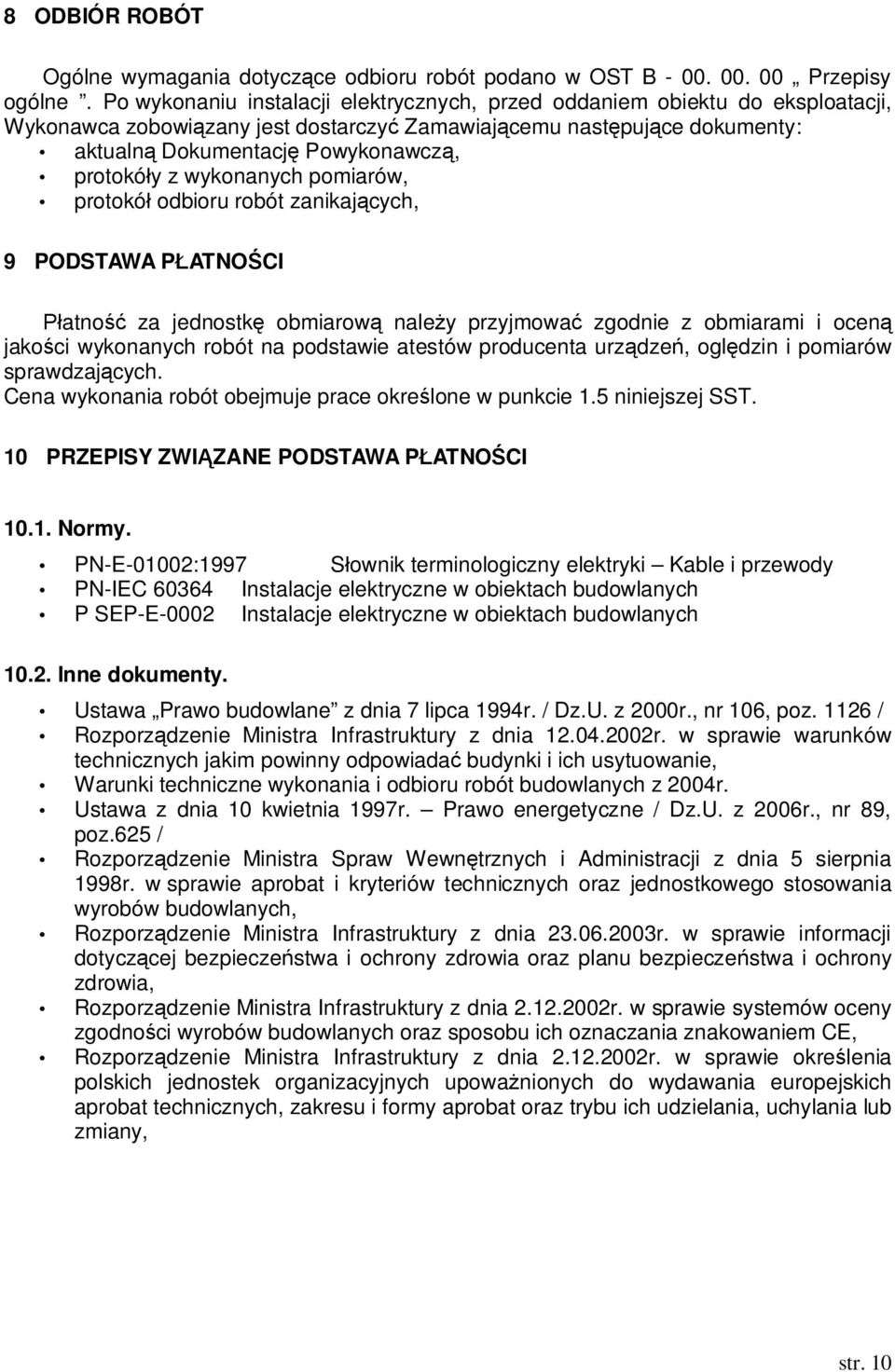

11 8 ODBIÓR ROBÓT Ogólne wymagania dotyczce odbioru robót podano w OST B Przepisy ogólne. Po wykonaniu instalacji elektrycznych, przed oddaniem obiektu do eksploatacji, Wykonawca zobowizany jest dostarczy Zamawiajcemu nastpujce dokumenty: aktualn Dokumentacj Powykonawcz, protokóy z wykonanych pomiarów, protokó odbioru robót zanikajcych, 9 PODSTAWA PATNOCI atno za jednostk obmiarow naley przyjmowa zgodnie z obmiarami i ocen jakoci wykonanych robót na podstawie atestów producenta urzdze, ogldzin i pomiarów sprawdzajcych. Cena wykonania robót obejmuje prace okrelone w punkcie 1.5 niniejszej SST. 10 PRZEPISY ZWIZANE PODSTAWA PATNOCI Normy. PN-E-01002:1997 Sownik terminologiczny elektryki Kable i przewody PN-IEC Instalacje elektryczne w obiektach budowlanych P SEP-E-0002 Instalacje elektryczne w obiektach budowlanych Inne dokumenty. Ustawa Prawo budowlane z dnia 7 lipca 1994r. / Dz.U. z 2000r., nr 106, poz / Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie, Warunki techniczne wykonania i odbioru robót budowlanych z 2004r. Ustawa z dnia 10 kwietnia 1997r. Prawo energetyczne / Dz.U. z 2006r., nr 89, poz.625 / Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 5 sierpnia 1998r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych, Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia, Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie systemów oceny zgodnoci wyrobów budowlanych oraz sposobu ich oznaczania znakowaniem CE, Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie okrelenia polskich jednostek organizacyjnych upowanionych do wydawania europejskich aprobat technicznych, zakresu i formy aprobat oraz trybu ich udzielania, uchylania lub zmiany, str. 10
