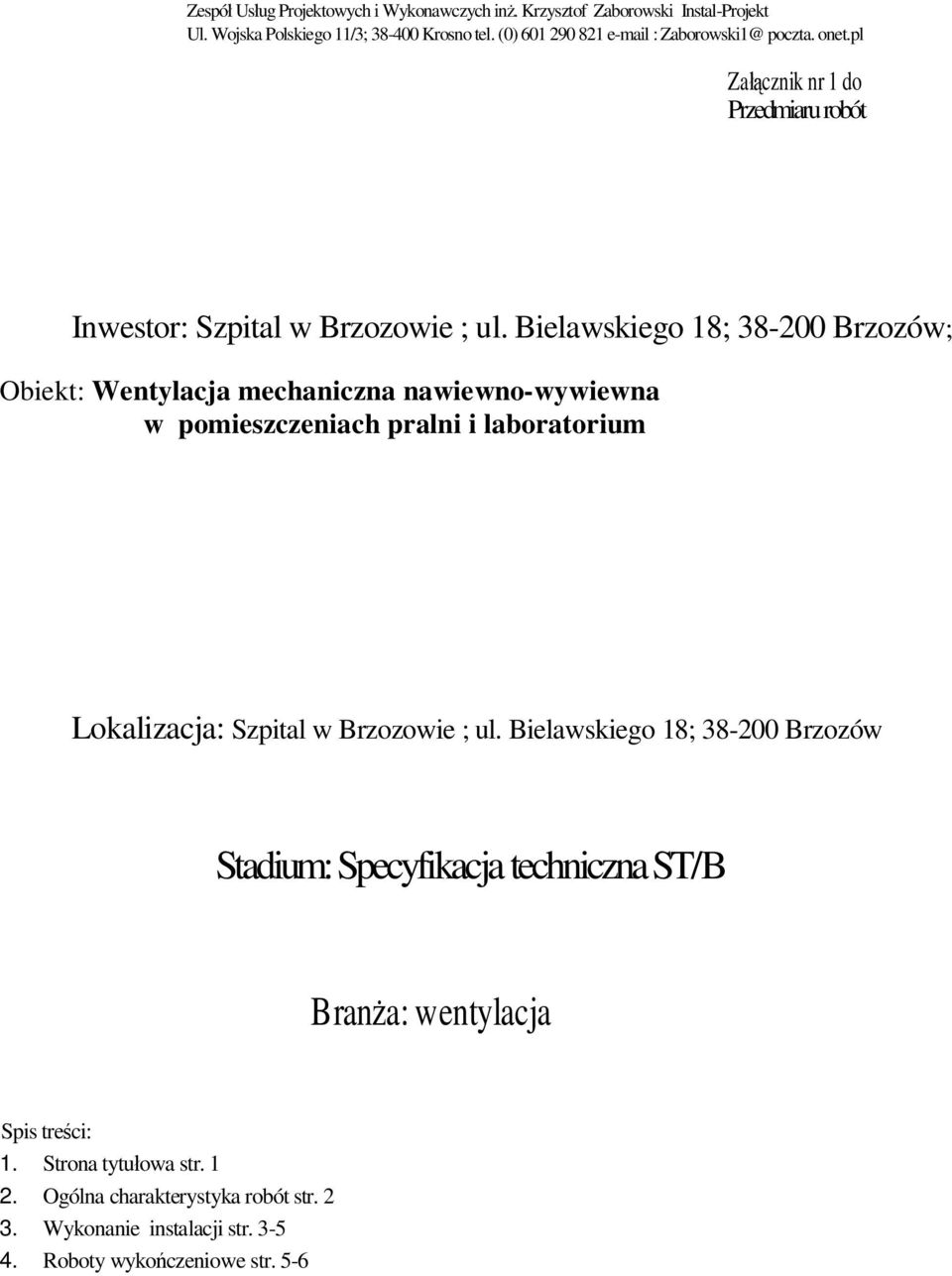

1 Zespó Usug Projektowych i Wykonawczych in. Krzysztof Zaborowski Instal-Projekt Ul. Wojska Polskiego 11/3; Krosno tel. (0) Zaborowski1@ poczta. onet.pl Zacznik nr 1 do Przedmiaru robót Inwestor: Szpital w Brzozowie ; ul. Bielawskiego 18; Brzozów; Obiekt: Wentylacja mechaniczna nawiewno-wywiewna w pomieszczeniach pralni i laboratorium Lokalizacja: Szpital w Brzozowie ; ul. Bielawskiego 18; Brzozów Stadium: Specyfikacja techniczna ST/B Brana: wentylacja Spis treci: 1. Strona tytuowa str Ogólna charakterystyka robót str Wykonanie instalacji str Roboty wykoczeniowe str. 5-6

2 Ogólna charakterystyka robót: W budynku Szpitala w Brzozowie ; ul. Bielawskiego 18; Brzozów Wykonanie: 1.0. Roboty budowlane stanu surowego : Cz. I Wykonanie nowej instalacji wentylacji mechanicznej nawiewno-wywiewnej Wykonanie kanaów wentylacyjnych Monta nawiewników podsufitowych i kratek wywiewnych Monta central wentylacyjnych Monta agregatu wody lodowej Monta aparatu grzewczo-wentylacyjnego Wykonanie z zasilania do nagrzewnicy c.o. Wykonanie z zasilania do chodnicy. Monta uchwytów i podpar oraz wsporników Regulacja i uruchomienie urzdze

3 2. Wykonanie instalacji : 2.1. Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonaniem instalacji. Specyfikacja techniczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji nastpujcych robót: - Wykonanie instalacji wentylacji ogólnej Wykonanie kanaów wentylacyjnych z blachy ocynkowanej Monta nawiewników podsufitowych oraz kratek wywiewnych naley wykona w sposób estetyczny; zamaskowa ewentualne otwory powstae podczas montau materiaami tosamymi Wykonanie zasilania nagrzewnic z ukadu c.o. + izolacja termiczna rur prowadzonych na zewntrz obiektu Ogólne wymagania dotyczce robót: Wykonawca robót odpowiedzialny jest za jako wykonania oraz za zgodno z Projektem budowlanym - wykonawczym, ST i obowizujcymi przepisami Materiay: Materiay do wykonania robót stosowa zgodnie z Projektem budowlanym - wykonawczym - opis techniczny i rysunki, specyfikacja techniczna Materiaami stosowanymi przy wykonywaniu robót wg zasad niniejszej ST s: - Centrale wentylacyjne nawiewno-wywiewne z wymiennikami krzyowymi, nagrzewnic wodn 90/70 o C, zaworami regulacyjnymi trzydrogowymi, przepustnicami sterujcymi, ukadem filtracyjnym i automatyk steruj. - umiki akustyczne - Kanay z blachy ocynkowanej - farby ftalowe ogólnego stosowania - drut spawalniczy do spawania acetylen tlen - armatura odcinajca, - rury stalowe, - materiay termoizolacyjne, - ruby, nakrtki, podkadki, uszczelki, podkady gumy - rusztowanie - odpowietrzniki automatyczne szt. 2 - Nawiewniki - Kratki wentylacyjne - Rury elastyczne izolowane termicznie. - Opaski - Glikol 35% - Rury i ksztatki stalowe czone na zacisk Viega lub SANHA

4 - Odpowietrzniki - Izolacja kauczukowa - Izolacja z weny szklanej z foli aluminiow - aszcz z blachy aluminiowej - Linki nacigu do wyrzutni stabilizacja i zamocowanie wyrzutni - Szpilki dla montau izolacji z wókna szklanego - Tamy uszczelniajce i mocujce izolacj - Wsporniki ktowniki ceowniki, szpilki koki rozporowe - Wykonanie przebi i przej przez przegrody - Izolacja rurocigu wody lodowej paroszcelna z pianki kauczukowej z foli aluminiow - Izolacja rurocigu ciepa technologicznego z pianki kauczukowej oraz we szklan i wykonanie paszcza ochronnego z blachy aluminiowej- felcowanie blachy i monta przez zastosowanie blacho - wkrtów samogwintujcych - Wykonanie ramy wsporczej pod central wentylacyjn oraz agregat wody lodowej - Regulacja instalacji - Demonta nieczynnej instalacji wentylacyjnej kolidujcej pow. 30 m2 - Rusztowania - wig oraz transport urzdze wraz z ich montaem Wszystkie materiay stosowane przy budowie instalacji musz posiada atesty, aprobaty techniczne, wiadectwa jakoci Sprzt: Do wykonania instalacji naley stosowa sprzt odpowiedni do tego rodzaju robót. - wycznie atestowany. Sprzt budowlany powinien odpowiada pod wzgldem typów i iloci wymaganiom zawartym w Projekcie Organizacji robót opracowanym przez Wykonawc. Rozmieszczenie sprztu na budowie naley wykona z zachowaniem przepisów BHP i p.o Transport: Przy transporcie drogowym naley stosowa si do ogranicze wymiarowych narzuconych gównie zdolnociami zaadunkowymi rodków transportowych. 2.6 Wykonanie robót:: Szczegóowe wymagania dotyczce wykonania robót zgodnie z projektem budowlanym - wykonawczym - opis techniczny i rysunki. Instalacj prowadzi w uchwytach i podporach Kada instalacja po jej wykonaniu przed oddaniem do eksploatacji musi by sprawdzona na szczelno, zgodno wykonania z projektem i warunkami technicznymi oraz jakoci wykonania. Prób szczelnoci naley wykona przed: sprawdzeniem jakoci uytych materiaów i prawidowoci wykonania robót montaowych tj. pocze skrcanych, spawanych, uchwytów rur, ksztatek, armatury, podpór, kanaów wentylacyjnych,

5 3. Roboty wykoczeniowe Malowanie instalacji: Powierzchnie instalacji wykonanej z rur stalowych oczyci, odtci i pomalowa 1 x farb podkadow 2x farb nawierzchniow kolor ty farba ftalowa ogólnego stosowania. 3.0 Kontrola jakoci robót: Wszystkie elementy instalacji podlegaj sprawdzeniu w zakresie: - zgodnoci z dokumentacj i przepisami; - poprawnego montau, - szczelnoci montau; - odpowiednich gruboci powok malarskich. - Nastaw i regulacji 3.1 Odbiór robót: Odbioru robót naley dokona z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montaowych; Przy odbiorze powinny by dostarczone nastpujce dokumenty; - dokumentacja projektowa z naniesionymi zmianami i uzupenieniami w trakcie wykonywania robót, - dokumentacja dotyczca jakoci wbudowanych materiaów; - protokoy czciowych odbiorów poprzednich faz robót; - wiadectwa jakoci wydane przez dostawców urzdze i materiaów; - niezbdne decyzje o dopuszczeniu materiaów do stosowania w budownictwie; 3.2 Przepisy zwizane: PN-80/H Rury stalowe bez szwu przewodowe PN-90/B Ogrzewnictwo. Instalacje centralnego ogrzewania PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszcze PN-82/M Armatura przemysowa. Zawory bezpieczestwa PN-90/M Armatura instalacji centralnego ogrzewania PN-91/M Armatura instalacji centralnego ogrzewania. Zawory regulacyjne BN-76/ Elementy mocujce rurocigi. Uchwyty do rur BN-76/ cd Elementy mocujce rurocigi. Uchwyty do rur BN-76/ Elementy mocujce rurocigi. Uchwyty do rur BN-90/ Ciepownictwo. Wy ciepownicze. Wymagania PN-91/B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewa wodnych. PN-85/B Ogrzewnictwo i ciepownictwo. Izolacja cieplna rurocigów PN-93/C Woda w instalacjach ogrzewania. PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i ytecznoci publucznej.wymagania. ROZPORZDZENIE MINISTRA INFRASTRUKTURY Dz.U zm.dz.u z dnia 12 kwietnia 2002 r.w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie.(dz. U. z dnia 15 czerwca 2002 r.) Na podstawie art. 7 ust. 2 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz.

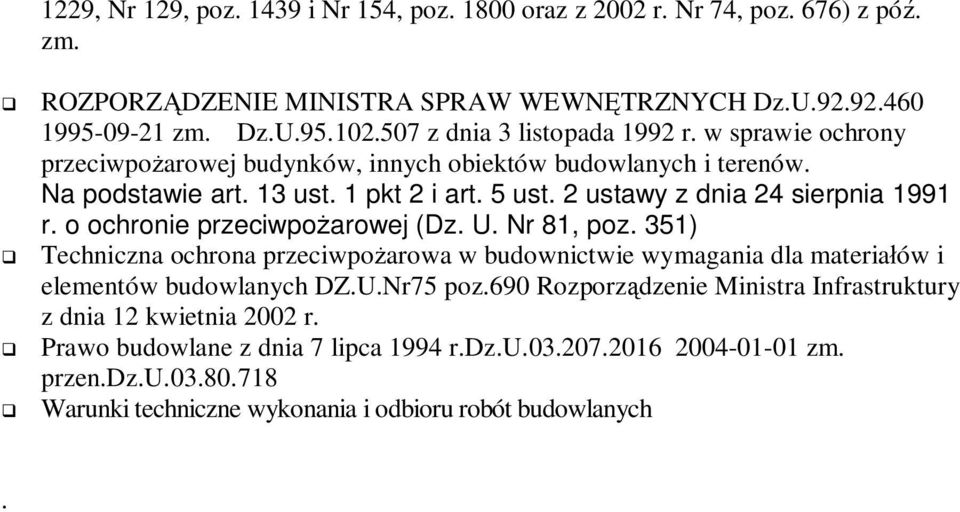

6 1229, Nr 129, poz i Nr 154, poz oraz z 2002 r. Nr 74, poz. 676) z pó. zm. ROZPORZDZENIE MINISTRA SPRAW WEWNTRZNYCH Dz.U zm. Dz.U z dnia 3 listopada 1992 r. w sprawie ochrony przeciwpoarowej budynków, innych obiektów budowlanych i terenów. Na podstawie art. 13 ust. 1 pkt 2 i art. 5 ust. 2 ustawy z dnia 24 sierpnia 1991 r. o ochronie przeciwpoarowej (Dz. U. Nr 81, poz. 351) Techniczna ochrona przeciwpoarowa w budownictwie wymagania dla materiaów i elementów budowlanych DZ.U.Nr75 poz.690 Rozporzdzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. Prawo budowlane z dnia 7 lipca 1994 r.dz.u zm. przen.dz.u Warunki techniczne wykonania i odbioru robót budowlanych.
