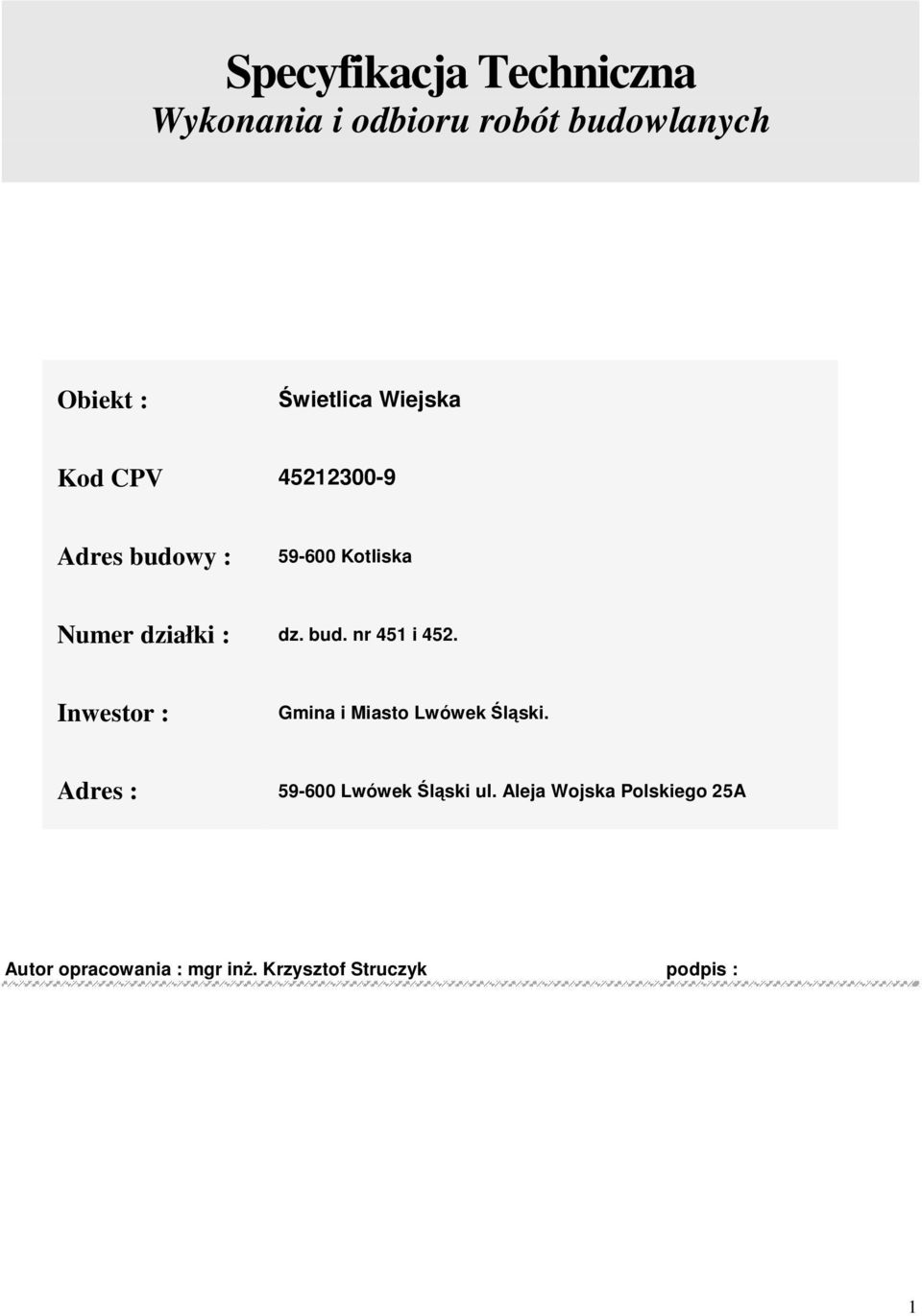

1 Specyfikacja Techniczna Wykonania i odbioru robót budowlanych Obiekt : wietlica Wiejska Kod CPV Adres budowy : Kotliska Numer działki : dz. bud. nr 451 i 452. Inwestor : Gmina i Miasto Lwówek lski. Adres : Lwówek lski ul. Aleja Wojska Polskiego 25A Autor opracowania : mgr in. Krzysztof Struczyk podpis : 1

2 SPIS TRECI S 00 WYMAGANIA OGÓLNE 1. WSTP 1.1. Przedmiot Specyfikacji Technicznej 1.2. Zakres stosowania ST 1.3. Zakres Robót objtych ST 1.4. Ogólne wymagania dotyczce Robót 1.5. Okrelenia podstawowe 2. MATERIAŁY 2.1. ródła uzyskania materiałów 2.2. Przechowywanie i składowanie materiałów 2.3. Materiały nieodpowiadajce wymaganiom 2.4. Wariantowe stosowanie materiałów 3. SPRZT 4. TRANSPORT 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania Robót 6. KONTROLA JAKOCI ROBÓT 6.1. Program zapewnienia jakoci (PZJ) 6.2. Zasady kontroli jakoci Robót 6.3. Pobieranie próbek 6.4. Badania i pomiary 6.5. Raporty z bada 6.6. Badania prowadzone przez Inyniera 6.7. Certyfikaty i deklaracje 6.8. Dokumenty budowy 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru Robót 7.2. Urzdzenia sprzt pomiarowy 7.3. Czas przeprowadzenia obmiaru 8. ODBIÓR ROBÓT 8.1. Odbiór Robót zanikajcych i ulegajcych zakryciu 8.2. Odbiór czciowy 8.3. Odbiór wstpny Robót 8.4. Odbiór kocowy 9. PODSTAWA PŁATNOCI 9.1. Ustalenia Ogólne 10. Przepisy zwizane S 01. Roboty budowlane S 02. Instalacje sanitarne S 03. Instalacje elektryczne 2

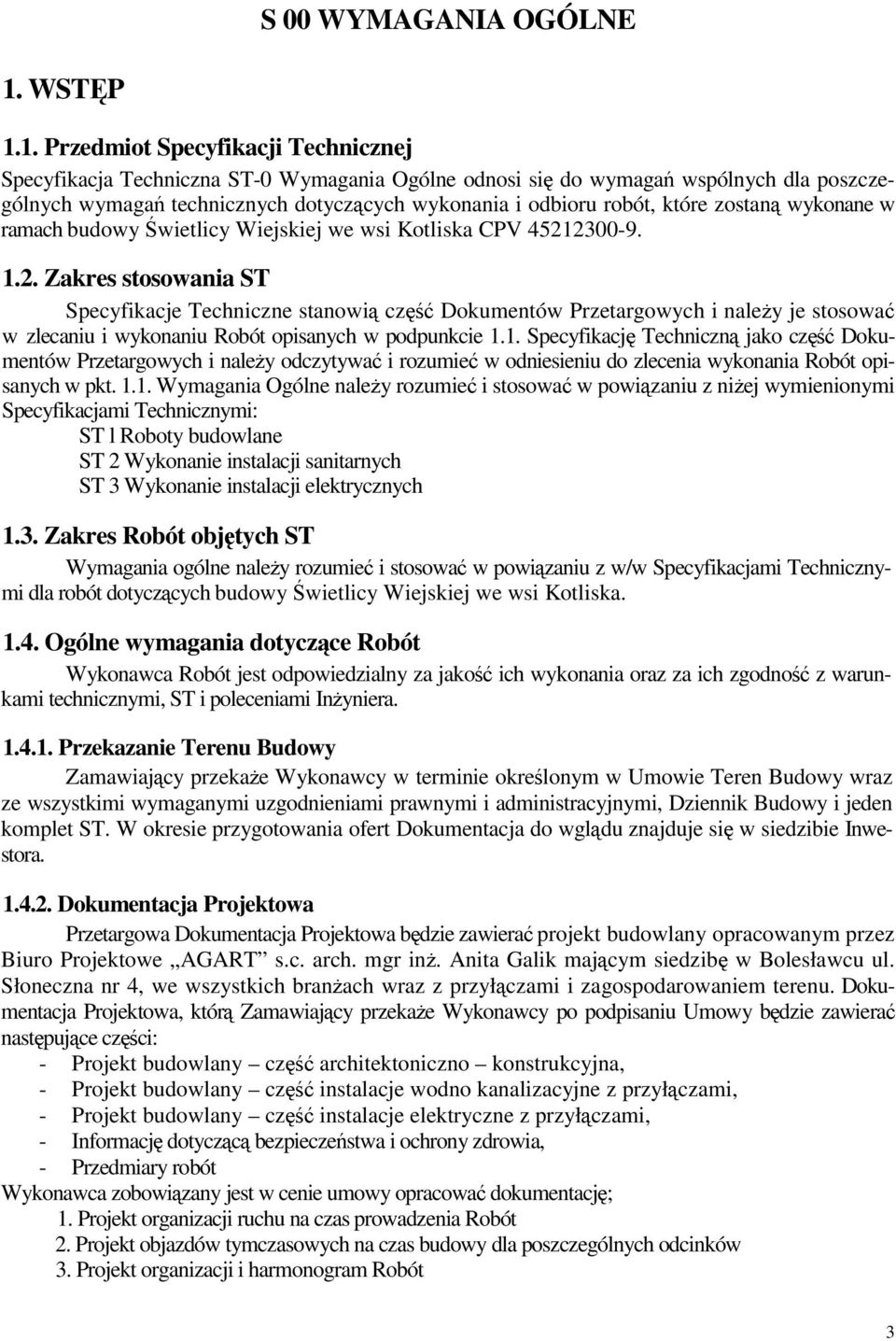

3 S 00 WYMAGANIA OGÓLNE 1. WSTP 1.1. Przedmiot Specyfikacji Technicznej Specyfikacja Techniczna ST-0 Wymagania Ogólne odnosi si do wymaga wspólnych dla poszczególnych wymaga technicznych dotyczcych wykonania i odbioru robót, które zostan wykonane w ramach budowy wietlicy Wiejskiej we wsi Kotliska CPV Zakres stosowania ST Specyfikacje Techniczne stanowi cz Dokumentów Przetargowych i naley je stosowa w zlecaniu i wykonaniu Robót opisanych w podpunkcie 1.1. Specyfikacj Techniczn jako cz Dokumentów Przetargowych i naley odczytywa i rozumie w odniesieniu do zlecenia wykonania Robót opisanych w pkt Wymagania Ogólne naley rozumie i stosowa w powizaniu z niej wymienionymi Specyfikacjami Technicznymi: ST l Roboty budowlane ST 2 Wykonanie instalacji sanitarnych ST 3 Wykonanie instalacji elektrycznych 1.3. Zakres Robót objtych ST Wymagania ogólne naley rozumie i stosowa w powizaniu z w/w Specyfikacjami Technicznymi dla robót dotyczcych budowy wietlicy Wiejskiej we wsi Kotliska Ogólne wymagania dotyczce Robót Wykonawca Robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z warunkami technicznymi, ST i poleceniami Inyniera Przekazanie Terenu Budowy Zamawiajcy przekae Wykonawcy w terminie okrelonym w Umowie Teren Budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, Dziennik Budowy i jeden komplet ST. W okresie przygotowania ofert Dokumentacja do wgldu znajduje si w siedzibie Inwestora Dokumentacja Projektowa Przetargowa Dokumentacja Projektowa bdzie zawiera projekt budowlany opracowanym przez Biuro Projektowe AGART s.c. arch. mgr in. Anita Galik majcym siedzib w Bolesławcu ul. Słoneczna nr 4, we wszystkich branach wraz z przyłczami i zagospodarowaniem terenu. Dokumentacja Projektowa, któr Zamawiajcy przekae Wykonawcy po podpisaniu Umowy bdzie zawiera nastpujce czci: - Projekt budowlany cz architektoniczno konstrukcyjna, - Projekt budowlany cz instalacje wodno kanalizacyjne z przyłczami, - Projekt budowlany cz instalacje elektryczne z przyłczami, - Informacj dotyczc bezpieczestwa i ochrony zdrowia, - Przedmiary robót Wykonawca zobowizany jest w cenie umowy opracowa dokumentacj; 1. Projekt organizacji ruchu na czas prowadzenia Robót 2. Projekt objazdów tymczasowych na czas budowy dla poszczególnych odcinków 3. Projekt organizacji i harmonogram Robót 3

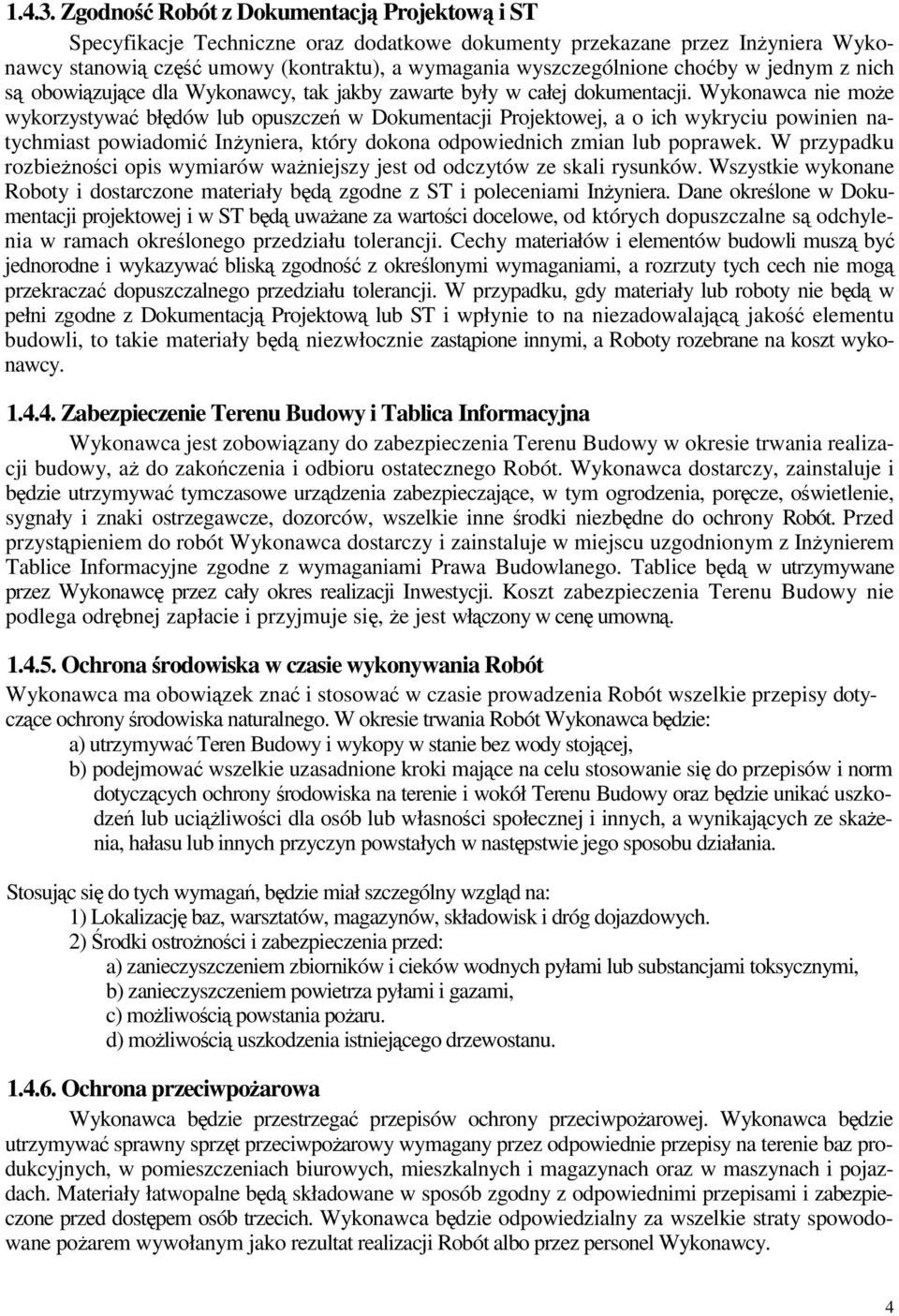

4 Zgodno Robót z Dokumentacj Projektow i ST Specyfikacje Techniczne oraz dodatkowe dokumenty przekazane przez Inyniera Wykonawcy stanowi cz umowy (kontraktu), a wymagania wyszczególnione cho by w jednym z nich s obowizujce dla Wykonawcy, tak jakby zawarte były w całej dokumentacji. Wykonawca nie moe wykorzystywa błdów lub opuszcze w Dokumentacji Projektowej, a o ich wykryciu powinien natychmiast powiadomi Inyniera, który dokona odpowiednich zmian lub poprawek. W przypadku rozbienoci opis wymiarów waniejszy jest od odczytów ze skali rysunków. Wszystkie wykonane Roboty i dostarczone materiały bd zgodne z ST i poleceniami Inyniera. Dane okrelone w Dokumentacji projektowej i w ST bd uwaane za wartoci docelowe, od których dopuszczalne s odchylenia w ramach okrelonego przedziału tolerancji. Cechy materiałów i elementów budowli musz by jednorodne i wykazywa blisk zgodno z okrelonymi wymaganiami, a rozrzuty tych cech nie mog przekracza dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie bd w pełni zgodne z Dokumentacj Projektow lub ST i wpłynie to na niezadowalajc jako elementu budowli, to takie materiały bd niezwłocznie zastpione innymi, a Roboty rozebrane na koszt wykonawcy Zabezpieczenie Terenu Budowy i Tablica Informacyjna Wykonawca jest zobowizany do zabezpieczenia Terenu Budowy w okresie trwania realizacji budowy, a do zakoczenia i odbioru ostatecznego Robót. Wykonawca dostarczy, zainstaluje i bdzie utrzymywa tymczasowe urzdzenia zabezpieczajce, w tym ogrodzenia, porcze, owietlenie, sygnały i znaki ostrzegawcze, dozorców, wszelkie inne rodki niezbdne do ochrony Robót. Przed przystpieniem do robót Wykonawca dostarczy i zainstaluje w miejscu uzgodnionym z Inynierem Tablice Informacyjne zgodne z wymaganiami Prawa Budowlanego. Tablice bd w utrzymywane przez Wykonawc przez cały okres realizacji Inwestycji. Koszt zabezpieczenia Terenu Budowy nie podlega odrbnej zapłacie i przyjmuje si, e jest włczony w cen umown Ochrona rodowiska w czasie wykonywania Robót Wykonawca ma obowizek zna i stosowa w czasie prowadzenia Robót wszelkie przepisy dotyczce ochrony rodowiska naturalnego. W okresie trwania Robót Wykonawca bdzie: a) utrzymywa Teren Budowy i wykopy w stanie bez wody stojcej, b) podejmowa wszelkie uzasadnione kroki majce na celu stosowanie si do przepisów i norm dotyczcych ochrony rodowiska na terenie i wokół Terenu Budowy oraz bdzie unika uszkodze lub uciliwoci dla osób lub własnoci społecznej i innych, a wynikajcych ze skaenia, hałasu lub innych przyczyn powstałych w nastpstwie jego sposobu działania. Stosujc si do tych wymaga, bdzie miał szczególny wzgld na: 1) Lokalizacj baz, warsztatów, magazynów, składowisk i dróg dojazdowych. 2) rodki ostronoci i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) moliwoci powstania poaru. d) moliwoci uszkodzenia istniejcego drzewostanu Ochrona przeciwpoarowa Wykonawca bdzie przestrzega przepisów ochrony przeciwpoarowej. Wykonawca bdzie utrzymywa sprawny sprzt przeciwpoarowy wymagany przez odpowiednie przepisy na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynach oraz w maszynach i pojazdach. Materiały łatwopalne bd składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostpem osób trzecich. Wykonawca bdzie odpowiedzialny za wszelkie straty spowodowane poarem wywołanym jako rezultat realizacji Robót albo przez personel Wykonawcy. 4

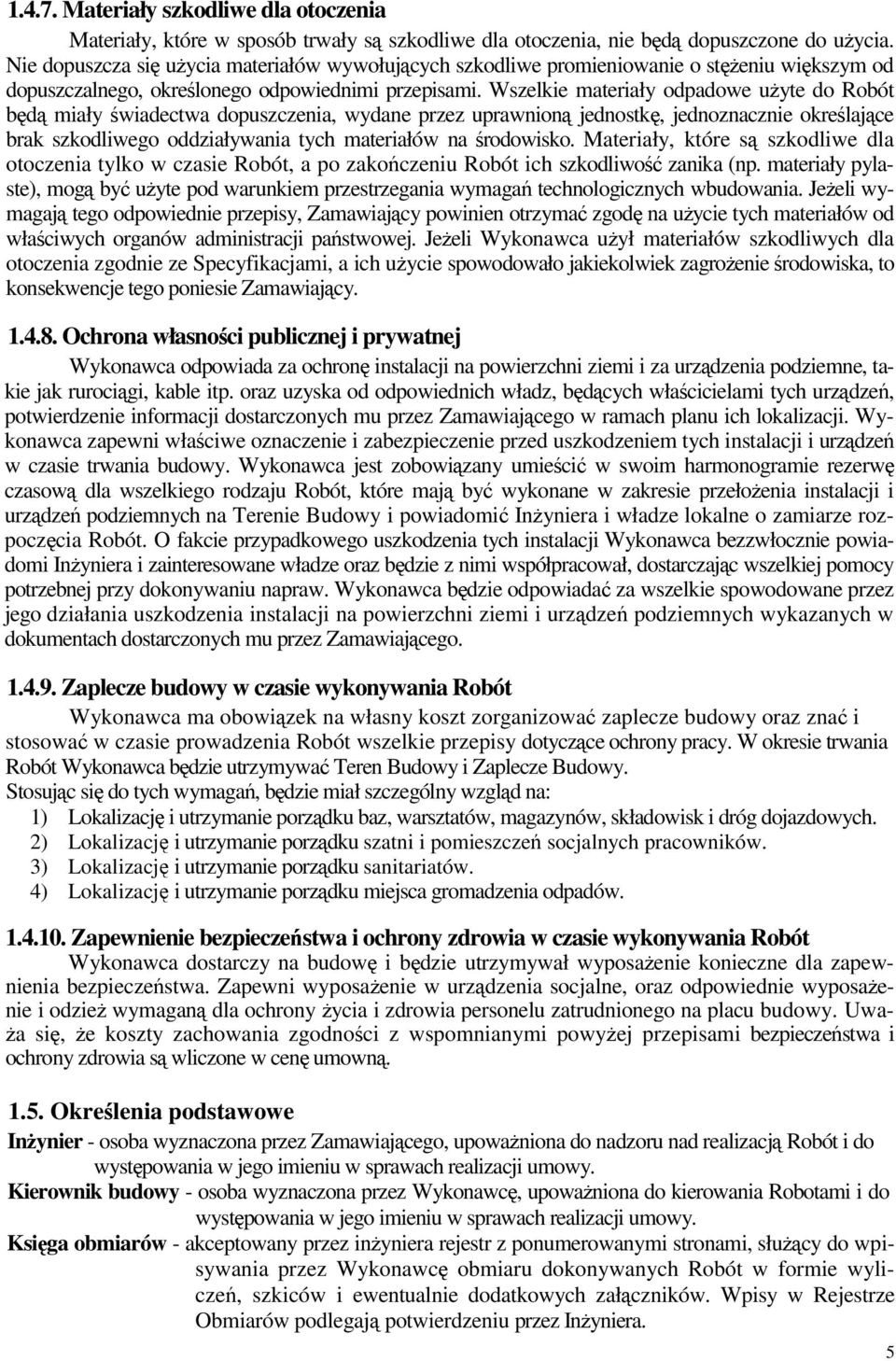

5 Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały s szkodliwe dla otoczenia, nie bd dopuszczone do uycia. Nie dopuszcza si uycia materiałów wywołujcych szkodliwe promieniowanie o steniu wikszym od dopuszczalnego, okrelonego odpowiednimi przepisami. Wszelkie materiały odpadowe uyte do Robót bd miały wiadectwa dopuszczenia, wydane przez uprawnion jednostk, jednoznacznie okrelajce brak szkodliwego oddziaływania tych materiałów na rodowisko. Materiały, które s szkodliwe dla otoczenia tylko w czasie Robót, a po zakoczeniu Robót ich szkodliwo zanika (np. materiały pylaste), mog by uyte pod warunkiem przestrzegania wymaga technologicznych wbudowania. Jeeli wymagaj tego odpowiednie przepisy, Zamawiajcy powinien otrzyma zgod na uycie tych materiałów od właciwych organów administracji pastwowej. Jeeli Wykonawca uył materiałów szkodliwych dla otoczenia zgodnie ze Specyfikacjami, a ich uycie spowodowało jakiekolwiek zagroenie rodowiska, to konsekwencje tego poniesie Zamawiajcy Ochrona własnoci publicznej i prywatnej Wykonawca odpowiada za ochron instalacji na powierzchni ziemi i za urzdzenia podziemne, takie jak rurocigi, kable itp. oraz uzyska od odpowiednich władz, bdcych włacicielami tych urzdze, potwierdzenie informacji dostarczonych mu przez Zamawiajcego w ramach planu ich lokalizacji. Wykonawca zapewni właciwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urzdze w czasie trwania budowy. Wykonawca jest zobowizany umieci w swoim harmonogramie rezerw czasow dla wszelkiego rodzaju Robót, które maj by wykonane w zakresie przełoenia instalacji i urzdze podziemnych na Terenie Budowy i powiadomi Inyniera i władze lokalne o zamiarze rozpoczcia Robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inyniera i zainteresowane władze oraz bdzie z nimi współpracował, dostarczajc wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca bdzie odpowiada za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urzdze podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiajcego Zaplecze budowy w czasie wykonywania Robót Wykonawca ma obowizek na własny koszt zorganizowa zaplecze budowy oraz zna i stosowa w czasie prowadzenia Robót wszelkie przepisy dotyczce ochrony pracy. W okresie trwania Robót Wykonawca bdzie utrzymywa Teren Budowy i Zaplecze Budowy. Stosujc si do tych wymaga, bdzie miał szczególny wzgld na: 1) Lokalizacj i utrzymanie porzdku baz, warsztatów, magazynów, składowisk i dróg dojazdowych. 2) Lokalizacj i utrzymanie porzdku szatni i pomieszcze socjalnych pracowników. 3) Lokalizacj i utrzymanie porzdku sanitariatów. 4) Lokalizacj i utrzymanie porzdku miejsca gromadzenia odpadów Zapewnienie bezpieczestwa i ochrony zdrowia w czasie wykonywania Robót Wykonawca dostarczy na budow i bdzie utrzymywał wyposaenie konieczne dla zapewnienia bezpieczestwa. Zapewni wyposaenie w urzdzenia socjalne, oraz odpowiednie wyposaenie i odzie wymagan dla ochrony ycia i zdrowia personelu zatrudnionego na placu budowy. Uwa- a si, e koszty zachowania zgodnoci z wspomnianymi powyej przepisami bezpieczestwa i ochrony zdrowia s wliczone w cen umown Okrelenia podstawowe Inynier - osoba wyznaczona przez Zamawiajcego, upowaniona do nadzoru nad realizacj Robót i do wystpowania w jego imieniu w sprawach realizacji umowy. Kierownik budowy - osoba wyznaczona przez Wykonawc, upowaniona do kierowania Robotami i do wystpowania w jego imieniu w sprawach realizacji umowy. Ksiga obmiarów - akceptowany przez inyniera rejestr z ponumerowanymi stronami, słucy do wpisywania przez Wykonawc obmiaru dokonywanych Robót w formie wylicze, szkiców i ewentualnie dodatkowych załczników. Wpisy w Rejestrze Obmiarów podlegaj potwierdzeniu przez Inyniera. 5

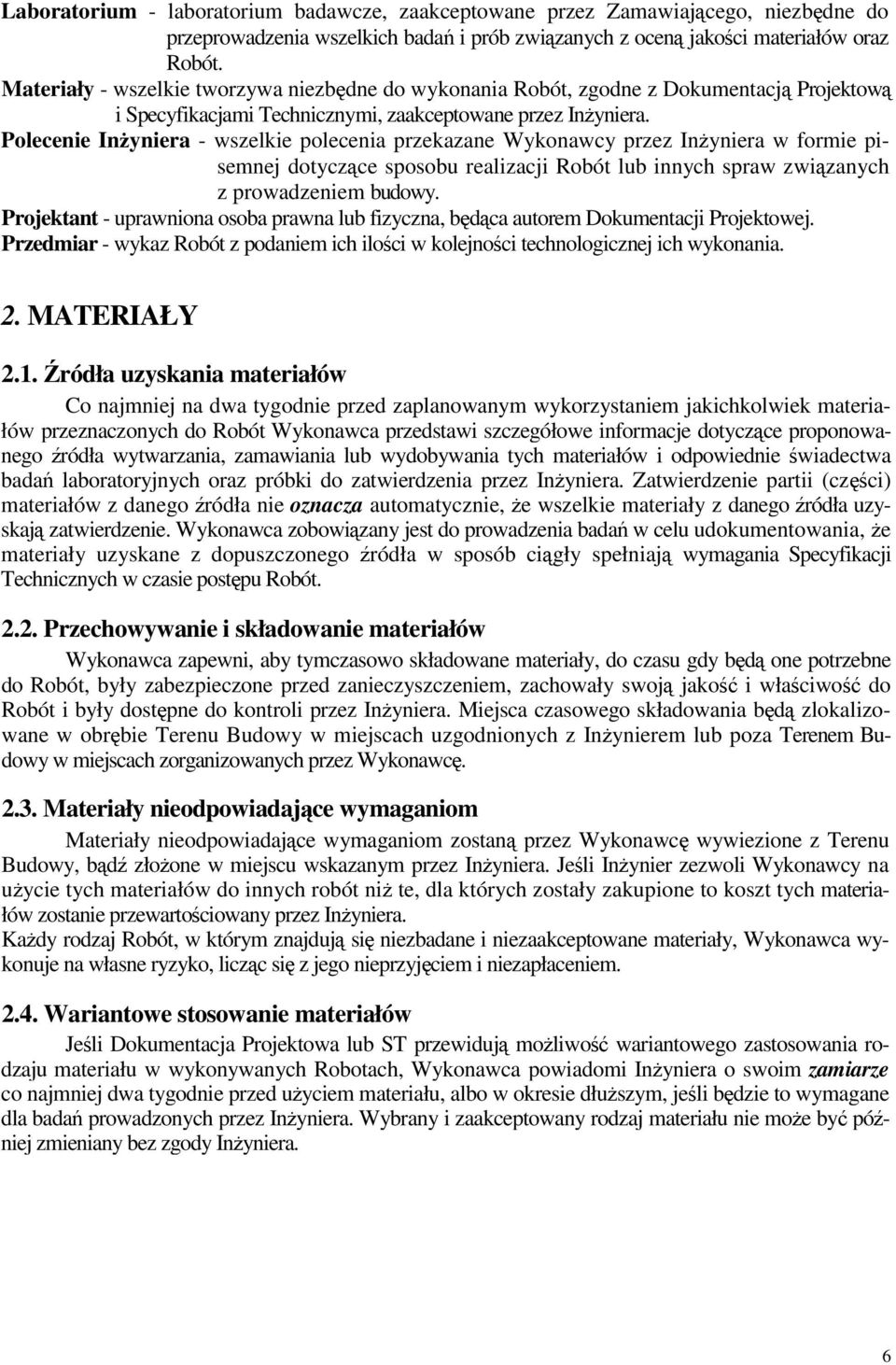

6 Laboratorium - laboratorium badawcze, zaakceptowane przez Zamawiajcego, niezbdne do przeprowadzenia wszelkich bada i prób zwizanych z ocen jakoci materiałów oraz Robót. Materiały - wszelkie tworzywa niezbdne do wykonania Robót, zgodne z Dokumentacj Projektow i Specyfikacjami Technicznymi, zaakceptowane przez Inyniera. Polecenie Inyniera - wszelkie polecenia przekazane Wykonawcy przez Inyniera w formie pisemnej dotyczce sposobu realizacji Robót lub innych spraw zwizanych z prowadzeniem budowy. Projektant - uprawniona osoba prawna lub fizyczna, bdca autorem Dokumentacji Projektowej. Przedmiar - wykaz Robót z podaniem ich iloci w kolejnoci technologicznej ich wykonania. 2. MATERIAŁY 2.1. ródła uzyskania materiałów Co najmniej na dwa tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do Robót Wykonawca przedstawi szczegółowe informacje dotyczce proponowanego ródła wytwarzania, zamawiania lub wydobywania tych materiałów i odpowiednie wiadectwa bada laboratoryjnych oraz próbki do zatwierdzenia przez Inyniera. Zatwierdzenie partii (czci) materiałów z danego ródła nie oznacza automatycznie, e wszelkie materiały z danego ródła uzyskaj zatwierdzenie. Wykonawca zobowizany jest do prowadzenia bada w celu udokumentowania, e materiały uzyskane z dopuszczonego ródła w sposób cigły spełniaj wymagania Specyfikacji Technicznych w czasie postpu Robót Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy bd one potrzebne do Robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoj jako i właciwo do Robót i były dostpne do kontroli przez Inyniera. Miejsca czasowego składowania bd zlokalizowane w obrbie Terenu Budowy w miejscach uzgodnionych z Inynierem lub poza Terenem Budowy w miejscach zorganizowanych przez Wykonawc Materiały nieodpowiadajce wymaganiom Materiały nieodpowiadajce wymaganiom zostan przez Wykonawc wywiezione z Terenu Budowy, bd złoone w miejscu wskazanym przez Inyniera. Jeli Inynier zezwoli Wykonawcy na uycie tych materiałów do innych robót ni te, dla których zostały zakupione to koszt tych materiałów zostanie przewartociowany przez Inyniera. Kady rodzaj Robót, w którym znajduj si niezbadane i niezaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, liczc si z jego nieprzyjciem i niezapłaceniem Wariantowe stosowanie materiałów Jeli Dokumentacja Projektowa lub ST przewiduj moliwo wariantowego zastosowania rodzaju materiału w wykonywanych Robotach, Wykonawca powiadomi Inyniera o swoim zamiarze co najmniej dwa tygodnie przed uyciem materiału, albo w okresie dłuszym, jeli bdzie to wymagane dla bada prowadzonych przez Inyniera. Wybrany i zaakceptowany rodzaj materiału nie moe by póniej zmieniany bez zgody Inyniera. 6

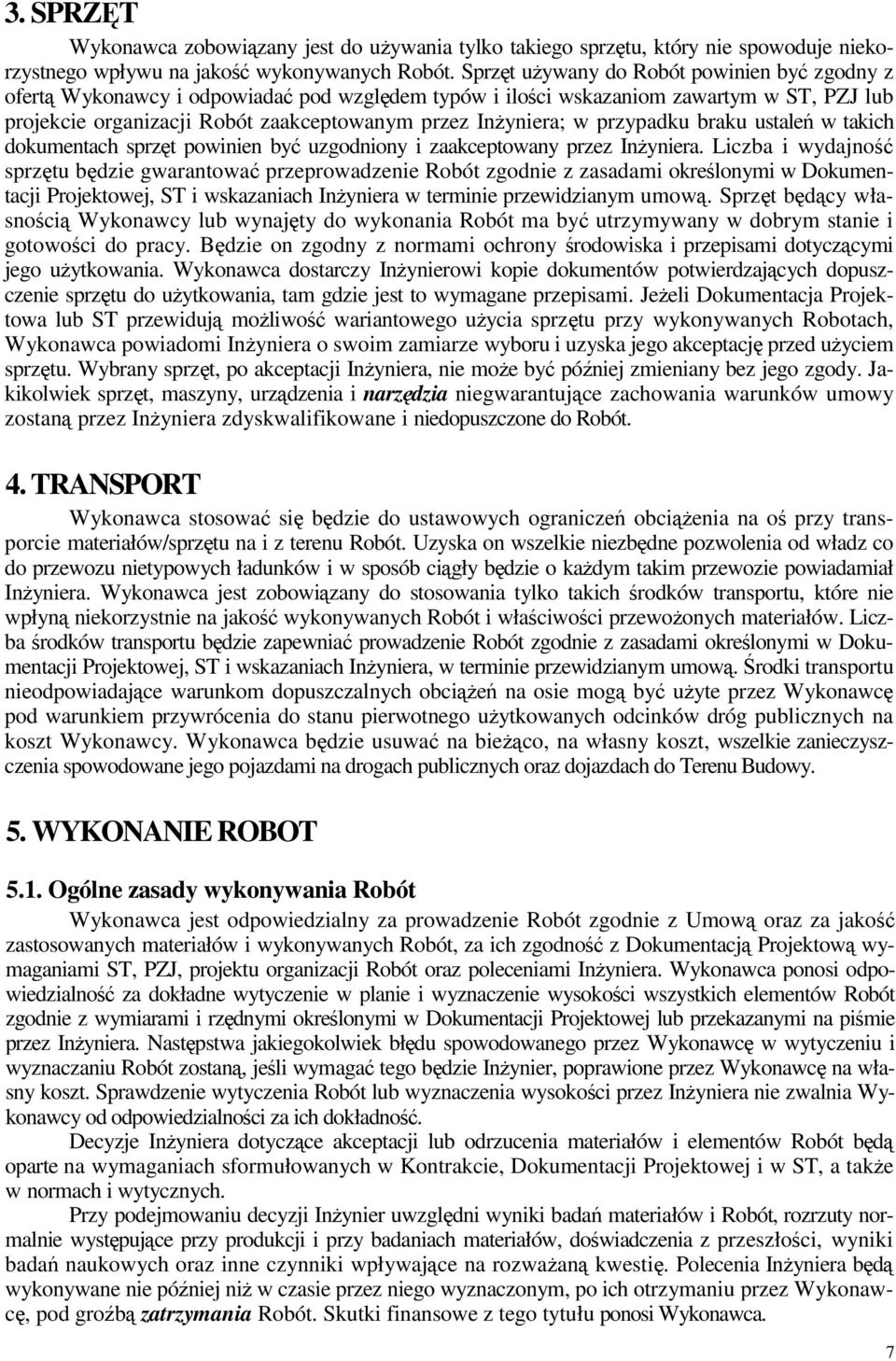

7 3. SPRZT Wykonawca zobowizany jest do uywania tylko takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych Robót. Sprzt uywany do Robót powinien by zgodny z ofert Wykonawcy i odpowiada pod wzgldem typów i iloci wskazaniom zawartym w ST, PZJ lub projekcie organizacji Robót zaakceptowanym przez Inyniera; w przypadku braku ustale w takich dokumentach sprzt powinien by uzgodniony i zaakceptowany przez Inyniera. Liczba i wydajno sprztu bdzie gwarantowa przeprowadzenie Robót zgodnie z zasadami okrelonymi w Dokumentacji Projektowej, ST i wskazaniach Inyniera w terminie przewidzianym umow. Sprzt bdcy własnoci Wykonawcy lub wynajty do wykonania Robót ma by utrzymywany w dobrym stanie i gotowoci do pracy. Bdzie on zgodny z normami ochrony rodowiska i przepisami dotyczcymi jego uytkowania. Wykonawca dostarczy Inynierowi kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania, tam gdzie jest to wymagane przepisami. Jeeli Dokumentacja Projektowa lub ST przewiduj moliwo wariantowego uycia sprztu przy wykonywanych Robotach, Wykonawca powiadomi Inyniera o swoim zamiarze wyboru i uzyska jego akceptacj przed uyciem sprztu. Wybrany sprzt, po akceptacji Inyniera, nie moe by póniej zmieniany bez jego zgody. Jakikolwiek sprzt, maszyny, urzdzenia i narzdzia niegwarantujce zachowania warunków umowy zostan przez Inyniera zdyskwalifikowane i niedopuszczone do Robót. 4. TRANSPORT Wykonawca stosowa si bdzie do ustawowych ogranicze obcienia na o przy transporcie materiałów/sprztu na i z terenu Robót. Uzyska on wszelkie niezbdne pozwolenia od władz co do przewozu nietypowych ładunków i w sposób cigły bdzie o kadym takim przewozie powiadamiał Inyniera. Wykonawca jest zobowizany do stosowania tylko takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonywanych Robót i właciwoci przewoonych materiałów. Liczba rodków transportu bdzie zapewnia prowadzenie Robót zgodnie z zasadami okrelonymi w Dokumentacji Projektowej, ST i wskazaniach Inyniera, w terminie przewidzianym umow. rodki transportu nieodpowiadajce warunkom dopuszczalnych obcie na osie mog by uyte przez Wykonawc pod warunkiem przywrócenia do stanu pierwotnego uytkowanych odcinków dróg publicznych na koszt Wykonawcy. Wykonawca bdzie usuwa na bieco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do Terenu Budowy. 5. WYKONANIE ROBOT 5.1. Ogólne zasady wykonywania Robót Wykonawca jest odpowiedzialny za prowadzenie Robót zgodnie z Umow oraz za jako zastosowanych materiałów i wykonywanych Robót, za ich zgodno z Dokumentacj Projektow wymaganiami ST, PZJ, projektu organizacji Robót oraz poleceniami Inyniera. Wykonawca ponosi odpowiedzialno za dokładne wytyczenie w planie i wyznaczenie wysokoci wszystkich elementów Robót zgodnie z wymiarami i rzdnymi okrelonymi w Dokumentacji Projektowej lub przekazanymi na pimie przez Inyniera. Nastpstwa jakiegokolwiek błdu spowodowanego przez Wykonawc w wytyczeniu i wyznaczaniu Robót zostan, jeli wymaga tego bdzie Inynier, poprawione przez Wykonawc na własny koszt. Sprawdzenie wytyczenia Robót lub wyznaczenia wysokoci przez Inyniera nie zwalnia Wykonawcy od odpowiedzialnoci za ich dokładno. Decyzje Inyniera dotyczce akceptacji lub odrzucenia materiałów i elementów Robót bd oparte na wymaganiach sformułowanych w Kontrakcie, Dokumentacji Projektowej i w ST, a take w normach i wytycznych. Przy podejmowaniu decyzji Inynier uwzgldni wyniki bada materiałów i Robót, rozrzuty normalnie wystpujce przy produkcji i przy badaniach materiałów, dowiadczenia z przeszłoci, wyniki bada naukowych oraz inne czynniki wpływajce na rozwaan kwesti. Polecenia Inyniera bd wykonywane nie póniej ni w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawc, pod grob zatrzymania Robót. Skutki finansowe z tego tytułu ponosi Wykonawca. 7

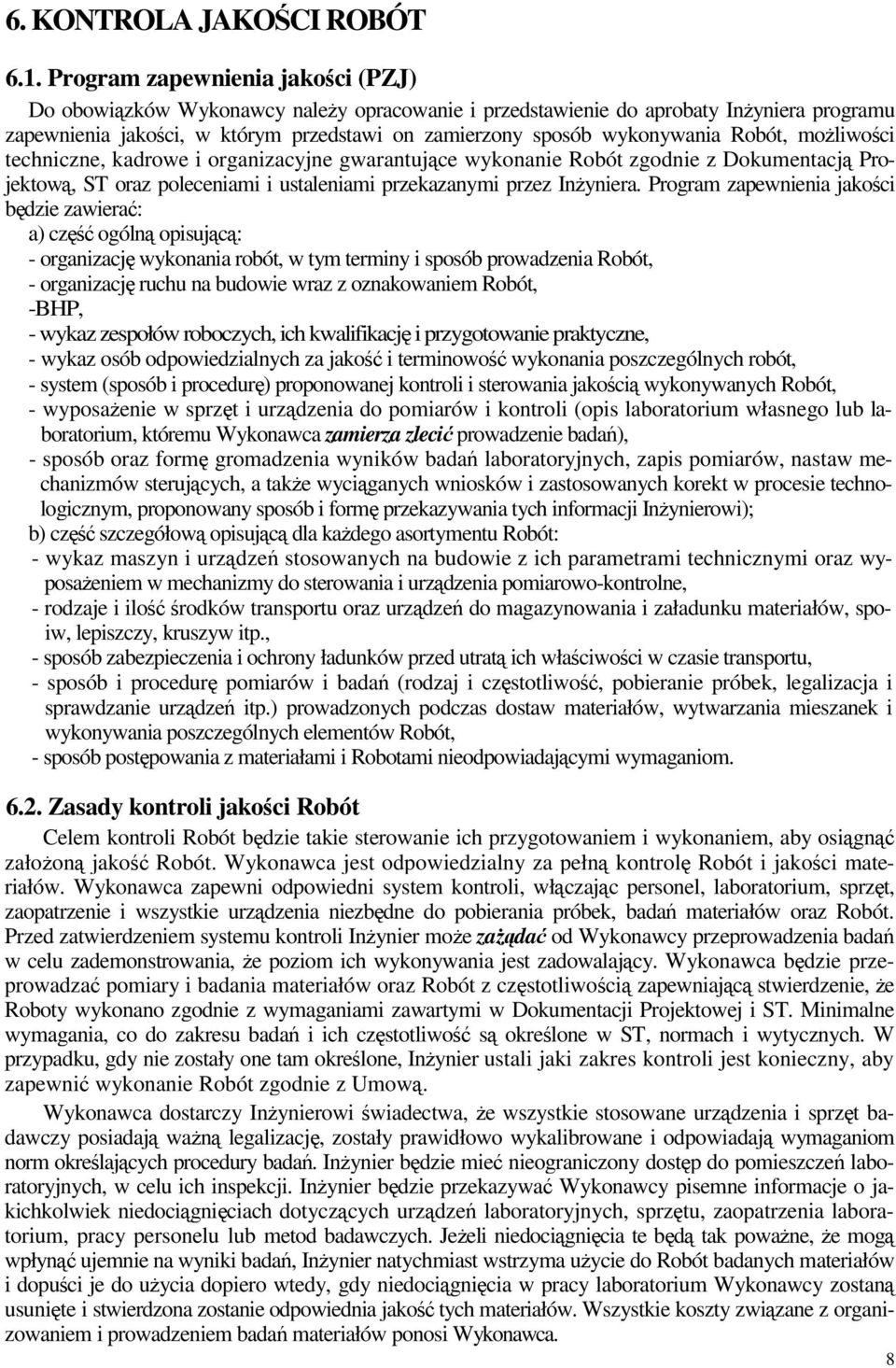

8 6. KONTROLA JAKOCI ROBÓT 6.1. Program zapewnienia jakoci (PZJ) Do obowizków Wykonawcy naley opracowanie i przedstawienie do aprobaty Inyniera programu zapewnienia jakoci, w którym przedstawi on zamierzony sposób wykonywania Robót, moliwoci techniczne, kadrowe i organizacyjne gwarantujce wykonanie Robót zgodnie z Dokumentacj Projektow, ST oraz poleceniami i ustaleniami przekazanymi przez Inyniera. Program zapewnienia jakoci bdzie zawiera : a) cz ogóln opisujc: - organizacj wykonania robót, w tym terminy i sposób prowadzenia Robót, - organizacj ruchu na budowie wraz z oznakowaniem Robót, -BHP, - wykaz zespołów roboczych, ich kwalifikacj i przygotowanie praktyczne, - wykaz osób odpowiedzialnych za jako i terminowo wykonania poszczególnych robót, - system (sposób i procedur) proponowanej kontroli i sterowania jakoci wykonywanych Robót, - wyposaenie w sprzt i urzdzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zleci prowadzenie bada), - sposób oraz form gromadzenia wyników bada laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujcych, a take wyciganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i form przekazywania tych informacji Inynierowi); b) cz szczegółow opisujc dla kadego asortymentu Robót: - wykaz maszyn i urzdze stosowanych na budowie z ich parametrami technicznymi oraz wyposaeniem w mechanizmy do sterowania i urzdzenia pomiarowo-kontrolne, - rodzaje i ilo rodków transportu oraz urzdze do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., - sposób zabezpieczenia i ochrony ładunków przed utrat ich właciwoci w czasie transportu, - sposób i procedur pomiarów i bada (rodzaj i czstotliwo, pobieranie próbek, legalizacja i sprawdzanie urzdze itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów Robót, - sposób postpowania z materiałami i Robotami nieodpowiadajcymi wymaganiom Zasady kontroli jakoci Robót Celem kontroli Robót bdzie takie sterowanie ich przygotowaniem i wykonaniem, aby osign załoon jako Robót. Wykonawca jest odpowiedzialny za pełn kontrol Robót i jakoci materiałów. Wykonawca zapewni odpowiedni system kontroli, włczajc personel, laboratorium, sprzt, zaopatrzenie i wszystkie urzdzenia niezbdne do pobierania próbek, bada materiałów oraz Robót. Przed zatwierdzeniem systemu kontroli Inynier moe zada od Wykonawcy przeprowadzenia bada w celu zademonstrowania, e poziom ich wykonywania jest zadowalajcy. Wykonawca bdzie przeprowadza pomiary i badania materiałów oraz Robót z czstotliwoci zapewniajc stwierdzenie, e Roboty wykonano zgodnie z wymaganiami zawartymi w Dokumentacji Projektowej i ST. Minimalne wymagania, co do zakresu bada i ich czstotliwo s okrelone w ST, normach i wytycznych. W przypadku, gdy nie zostały one tam okrelone, Inynier ustali jaki zakres kontroli jest konieczny, aby zapewni wykonanie Robót zgodnie z Umow. Wykonawca dostarczy Inynierowi wiadectwa, e wszystkie stosowane urzdzenia i sprzt badawczy posiadaj wan legalizacj, zostały prawidłowo wykalibrowane i odpowiadaj wymaganiom norm okrelajcych procedury bada. Inynier bdzie mie nieograniczony dostp do pomieszcze laboratoryjnych, w celu ich inspekcji. Inynier bdzie przekazywa Wykonawcy pisemne informacje o jakichkolwiek niedocigniciach dotyczcych urzdze laboratoryjnych, sprztu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeeli niedocignicia te bd tak powane, e mog wpłyn ujemnie na wyniki bada, Inynier natychmiast wstrzyma uycie do Robót badanych materiałów i dopuci je do uycia dopiero wtedy, gdy niedocignicia w pracy laboratorium Wykonawcy zostan usunite i stwierdzona zostanie odpowiednia jako tych materiałów. Wszystkie koszty zwizane z organizowaniem i prowadzeniem bada materiałów ponosi Wykonawca. 8

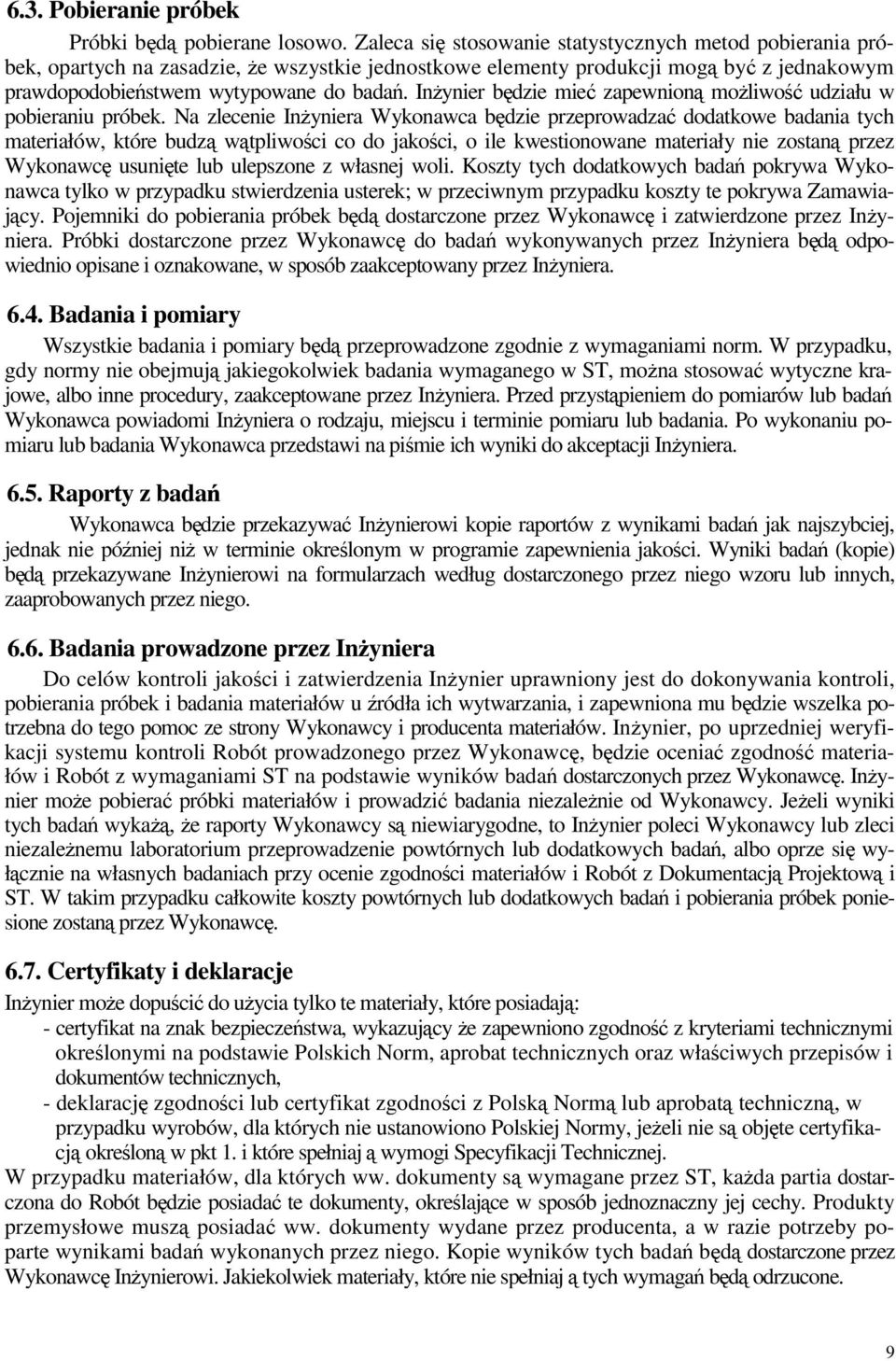

9 6.3. Pobieranie próbek Próbki bd pobierane losowo. Zaleca si stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, e wszystkie jednostkowe elementy produkcji mog by z jednakowym prawdopodobiestwem wytypowane do bada. Inynier bdzie mie zapewnion moliwo udziału w pobieraniu próbek. Na zlecenie Inyniera Wykonawca bdzie przeprowadza dodatkowe badania tych materiałów, które budz wtpliwoci co do jakoci, o ile kwestionowane materiały nie zostan przez Wykonawc usunite lub ulepszone z własnej woli. Koszty tych dodatkowych bada pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiajcy. Pojemniki do pobierania próbek bd dostarczone przez Wykonawc i zatwierdzone przez Inyniera. Próbki dostarczone przez Wykonawc do bada wykonywanych przez Inyniera bd odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inyniera Badania i pomiary Wszystkie badania i pomiary bd przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmuj jakiegokolwiek badania wymaganego w ST, mona stosowa wytyczne krajowe, albo inne procedury, zaakceptowane przez Inyniera. Przed przystpieniem do pomiarów lub bada Wykonawca powiadomi Inyniera o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania Wykonawca przedstawi na pimie ich wyniki do akceptacji Inyniera Raporty z bada Wykonawca bdzie przekazywa Inynierowi kopie raportów z wynikami bada jak najszybciej, jednak nie póniej ni w terminie okrelonym w programie zapewnienia jakoci. Wyniki bada (kopie) bd przekazywane Inynierowi na formularzach według dostarczonego przez niego wzoru lub innych, zaaprobowanych przez niego Badania prowadzone przez Inyniera Do celów kontroli jakoci i zatwierdzenia Inynier uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u ródła ich wytwarzania, i zapewniona mu bdzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Inynier, po uprzedniej weryfikacji systemu kontroli Robót prowadzonego przez Wykonawc, bdzie ocenia zgodno materiałów i Robót z wymaganiami ST na podstawie wyników bada dostarczonych przez Wykonawc. Inynier moe pobiera próbki materiałów i prowadzi badania niezalenie od Wykonawcy. Jeeli wyniki tych bada wyka, e raporty Wykonawcy s niewiarygodne, to Inynier poleci Wykonawcy lub zleci niezalenemu laboratorium przeprowadzenie powtórnych lub dodatkowych bada, albo oprze si wyłcznie na własnych badaniach przy ocenie zgodnoci materiałów i Robót z Dokumentacj Projektow i ST. W takim przypadku całkowite koszty powtórnych lub dodatkowych bada i pobierania próbek poniesione zostan przez Wykonawc Certyfikaty i deklaracje Inynier moe dopuci do uycia tylko te materiały, które posiadaj: - certyfikat na znak bezpieczestwa, wykazujcy e zapewniono zgodno z kryteriami technicznymi okrelonymi na podstawie Polskich Norm, aprobat technicznych oraz właciwych przepisów i dokumentów technicznych, - deklaracj zgodnoci lub certyfikat zgodnoci z Polsk Norm lub aprobat techniczn, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeeli nie s objte certyfikacj okrelon w pkt 1. i które spełniaj wymogi Specyfikacji Technicznej. W przypadku materiałów, dla których ww. dokumenty s wymagane przez ST, kada partia dostarczona do Robót bdzie posiada te dokumenty, okrelajce w sposób jednoznaczny jej cechy. Produkty przemysłowe musz posiada ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami bada wykonanych przez niego. Kopie wyników tych bada bd dostarczone przez Wykonawc Inynierowi. Jakiekolwiek materiały, które nie spełniaj tych wymaga bd odrzucone. 9

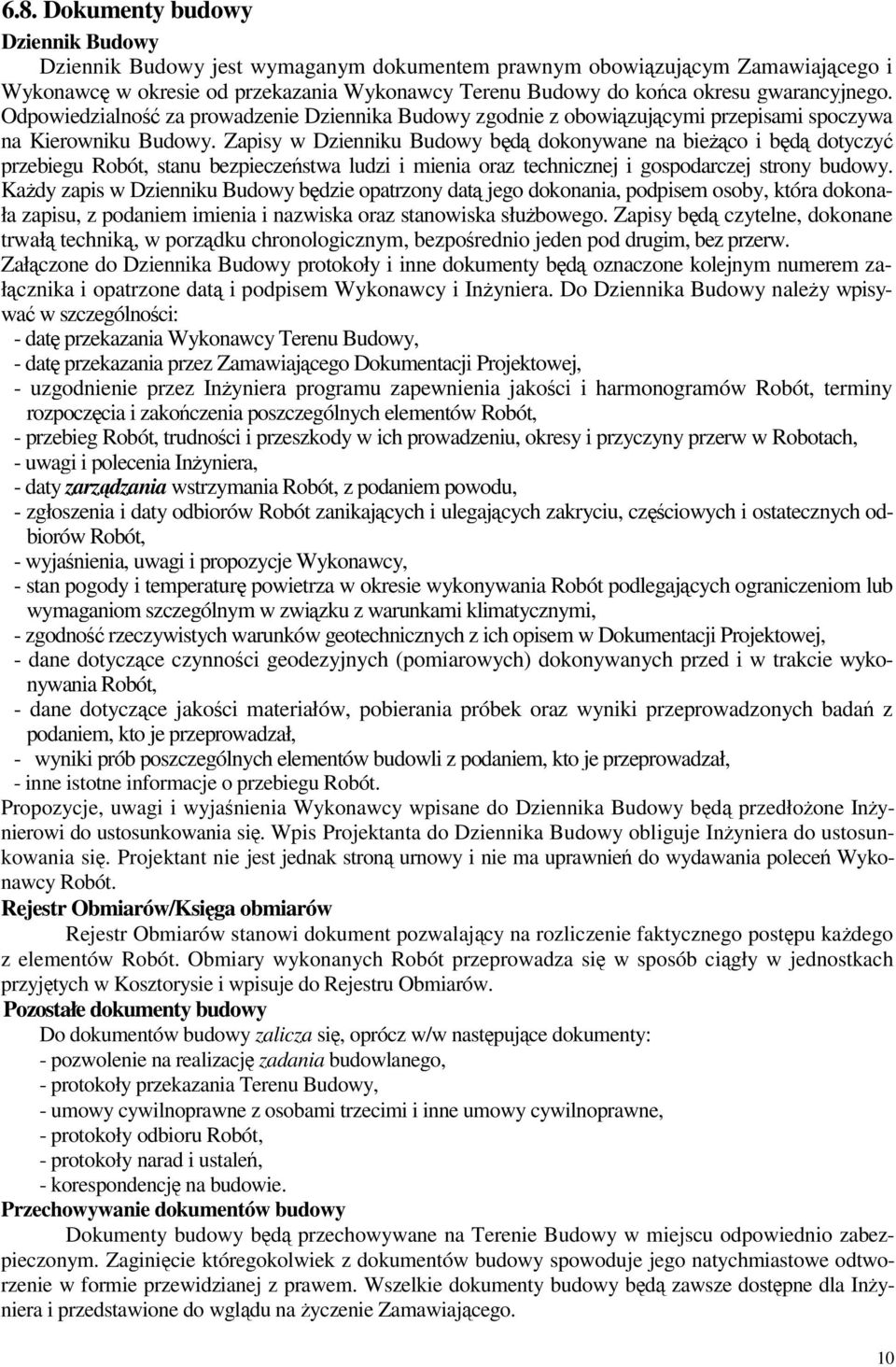

10 6.8. Dokumenty budowy Dziennik Budowy Dziennik Budowy jest wymaganym dokumentem prawnym obowizujcym Zamawiajcego i Wykonawc w okresie od przekazania Wykonawcy Terenu Budowy do koca okresu gwarancyjnego. Odpowiedzialno za prowadzenie Dziennika Budowy zgodnie z obowizujcymi przepisami spoczywa na Kierowniku Budowy. Zapisy w Dzienniku Budowy bd dokonywane na bieco i bd dotyczy przebiegu Robót, stanu bezpieczestwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Kady zapis w Dzienniku Budowy bdzie opatrzony dat jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem imienia i nazwiska oraz stanowiska słubowego. Zapisy bd czytelne, dokonane trwał technik, w porzdku chronologicznym, bezporednio jeden pod drugim, bez przerw. Załczone do Dziennika Budowy protokoły i inne dokumenty bd oznaczone kolejnym numerem załcznika i opatrzone dat i podpisem Wykonawcy i Inyniera. Do Dziennika Budowy naley wpisywa w szczególnoci: - dat przekazania Wykonawcy Terenu Budowy, - dat przekazania przez Zamawiajcego Dokumentacji Projektowej, - uzgodnienie przez Inyniera programu zapewnienia jakoci i harmonogramów Robót, terminy rozpoczcia i zakoczenia poszczególnych elementów Robót, - przebieg Robót, trudnoci i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w Robotach, - uwagi i polecenia Inyniera, - daty zarzdzania wstrzymania Robót, z podaniem powodu, - zgłoszenia i daty odbiorów Robót zanikajcych i ulegajcych zakryciu, czciowych i ostatecznych odbiorów Robót, - wyjanienia, uwagi i propozycje Wykonawcy, - stan pogody i temperatur powietrza w okresie wykonywania Robót podlegajcych ograniczeniom lub wymaganiom szczególnym w zwizku z warunkami klimatycznymi, - zgodno rzeczywistych warunków geotechnicznych z ich opisem w Dokumentacji Projektowej, - dane dotyczce czynnoci geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania Robót, - dane dotyczce jakoci materiałów, pobierania próbek oraz wyniki przeprowadzonych bada z podaniem, kto je przeprowadzał, - wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, - inne istotne informacje o przebiegu Robót. Propozycje, uwagi i wyjanienia Wykonawcy wpisane do Dziennika Budowy bd przedłoone Inynierowi do ustosunkowania si. Wpis Projektanta do Dziennika Budowy obliguje Inyniera do ustosunkowania si. Projektant nie jest jednak stron urnowy i nie ma uprawnie do wydawania polece Wykonawcy Robót. Rejestr Obmiarów/Ksiga obmiarów Rejestr Obmiarów stanowi dokument pozwalajcy na rozliczenie faktycznego postpu kadego z elementów Robót. Obmiary wykonanych Robót przeprowadza si w sposób cigły w jednostkach przyjtych w Kosztorysie i wpisuje do Rejestru Obmiarów. Pozostałe dokumenty budowy Do dokumentów budowy zalicza si, oprócz w/w nastpujce dokumenty: - pozwolenie na realizacj zadania budowlanego, - protokoły przekazania Terenu Budowy, - umowy cywilnoprawne z osobami trzecimi i inne umowy cywilnoprawne, - protokoły odbioru Robót, - protokoły narad i ustale, - korespondencj na budowie. Przechowywanie dokumentów budowy Dokumenty budowy bd przechowywane na Terenie Budowy w miejscu odpowiednio zabezpieczonym. Zaginicie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej z prawem. Wszelkie dokumenty budowy bd zawsze dostpne dla Inyniera i przedstawione do wgldu na yczenie Zamawiajcego. 10

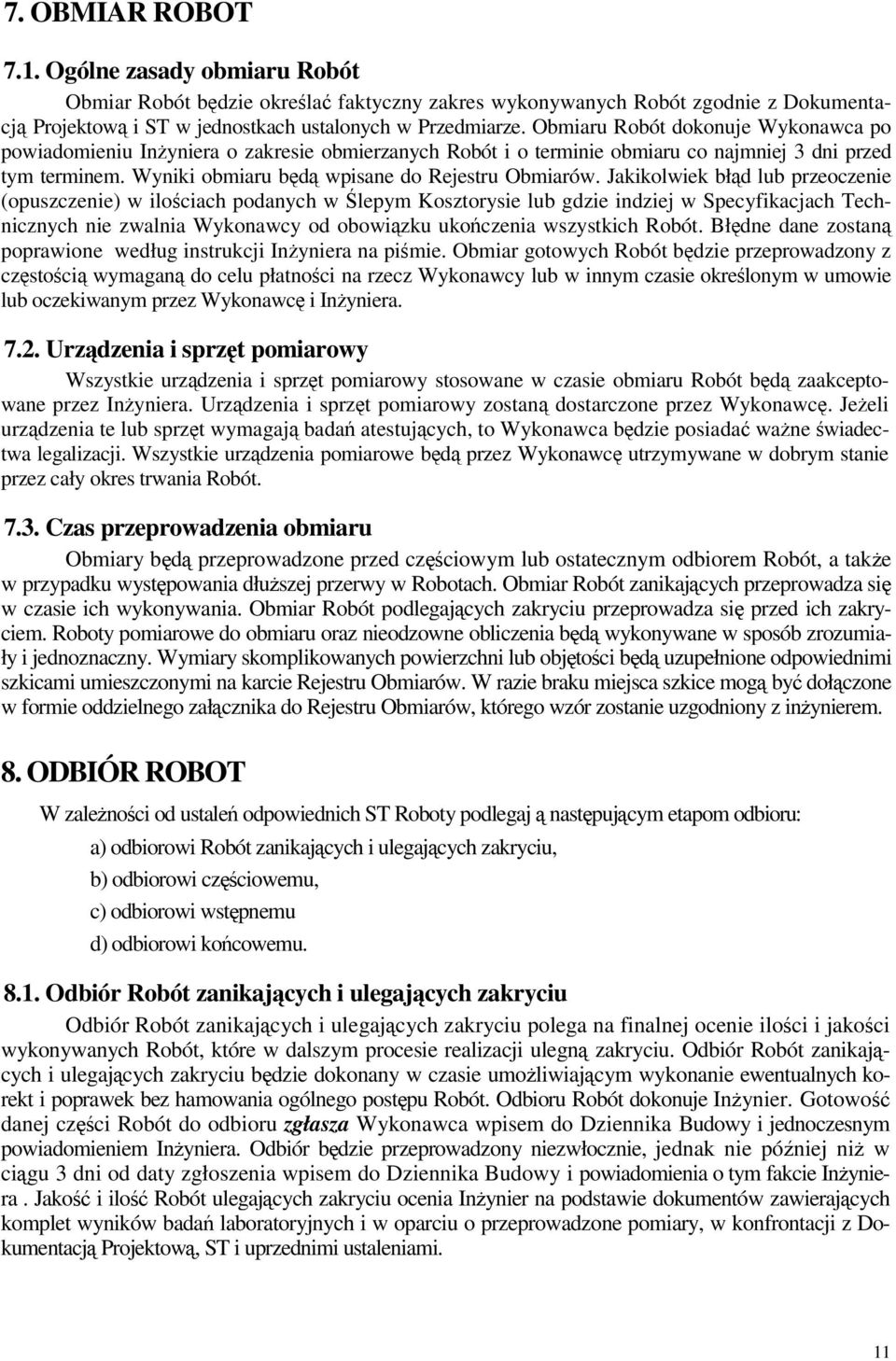

11 7. OBMIAR ROBOT 7.1. Ogólne zasady obmiaru Robót Obmiar Robót bdzie okrela faktyczny zakres wykonywanych Robót zgodnie z Dokumentacj Projektow i ST w jednostkach ustalonych w Przedmiarze. Obmiaru Robót dokonuje Wykonawca po powiadomieniu Inyniera o zakresie obmierzanych Robót i o terminie obmiaru co najmniej 3 dni przed tym terminem. Wyniki obmiaru bd wpisane do Rejestru Obmiarów. Jakikolwiek błd lub przeoczenie (opuszczenie) w ilociach podanych w lepym Kosztorysie lub gdzie indziej w Specyfikacjach Technicznych nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich Robót. Błdne dane zostan poprawione według instrukcji Inyniera na pimie. Obmiar gotowych Robót bdzie przeprowadzony z czstoci wymagan do celu płatnoci na rzecz Wykonawcy lub w innym czasie okrelonym w umowie lub oczekiwanym przez Wykonawc i Inyniera Urzdzenia i sprzt pomiarowy Wszystkie urzdzenia i sprzt pomiarowy stosowane w czasie obmiaru Robót bd zaakceptowane przez Inyniera. Urzdzenia i sprzt pomiarowy zostan dostarczone przez Wykonawc. Jeeli urzdzenia te lub sprzt wymagaj bada atestujcych, to Wykonawca bdzie posiada wane wiadectwa legalizacji. Wszystkie urzdzenia pomiarowe bd przez Wykonawc utrzymywane w dobrym stanie przez cały okres trwania Robót Czas przeprowadzenia obmiaru Obmiary bd przeprowadzone przed czciowym lub ostatecznym odbiorem Robót, a take w przypadku wystpowania dłuszej przerwy w Robotach. Obmiar Robót zanikajcych przeprowadza si w czasie ich wykonywania. Obmiar Robót podlegajcych zakryciu przeprowadza si przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia bd wykonywane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objtoci bd uzupełnione odpowiednimi szkicami umieszczonymi na karcie Rejestru Obmiarów. W razie braku miejsca szkice mog by dołczone w formie oddzielnego załcznika do Rejestru Obmiarów, którego wzór zostanie uzgodniony z inynierem. 8. ODBIÓR ROBOT W zalenoci od ustale odpowiednich ST Roboty podlegaj nastpujcym etapom odbioru: a) odbiorowi Robót zanikajcych i ulegajcych zakryciu, b) odbiorowi czciowemu, c) odbiorowi wstpnemu d) odbiorowi kocowemu Odbiór Robót zanikajcych i ulegajcych zakryciu Odbiór Robót zanikajcych i ulegajcych zakryciu polega na finalnej ocenie iloci i jakoci wykonywanych Robót, które w dalszym procesie realizacji ulegn zakryciu. Odbiór Robót zanikajcych i ulegajcych zakryciu bdzie dokonany w czasie umoliwiajcym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postpu Robót. Odbioru Robót dokonuje Inynier. Gotowo danej czci Robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy i jednoczesnym powiadomieniem Inyniera. Odbiór bdzie przeprowadzony niezwłocznie, jednak nie póniej ni w cigu 3 dni od daty zgłoszenia wpisem do Dziennika Budowy i powiadomienia o tym fakcie Inyniera. Jako i ilo Robót ulegajcych zakryciu ocenia Inynier na podstawie dokumentów zawierajcych komplet wyników bada laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z Dokumentacj Projektow, ST i uprzednimi ustaleniami. 11

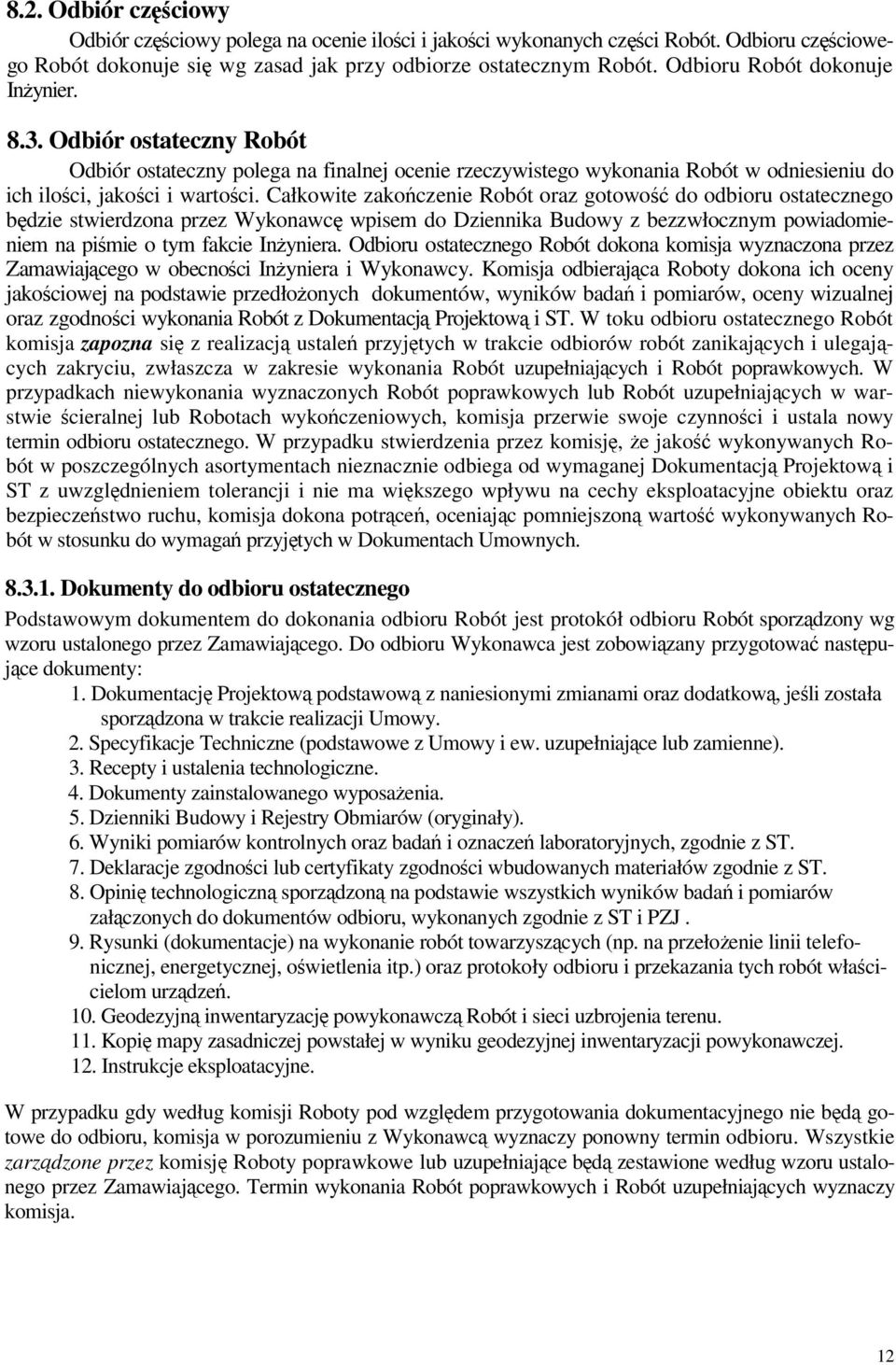

12 8.2. Odbiór czciowy Odbiór czciowy polega na ocenie iloci i jakoci wykonanych czci Robót. Odbioru czciowego Robót dokonuje si wg zasad jak przy odbiorze ostatecznym Robót. Odbioru Robót dokonuje Inynier Odbiór ostateczny Robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania Robót w odniesieniu do ich iloci, jakoci i wartoci. Całkowite zakoczenie Robót oraz gotowo do odbioru ostatecznego bdzie stwierdzona przez Wykonawc wpisem do Dziennika Budowy z bezzwłocznym powiadomieniem na pimie o tym fakcie Inyniera. Odbioru ostatecznego Robót dokona komisja wyznaczona przez Zamawiajcego w obecnoci Inyniera i Wykonawcy. Komisja odbierajca Roboty dokona ich oceny jakociowej na podstawie przedłoonych dokumentów, wyników bada i pomiarów, oceny wizualnej oraz zgodnoci wykonania Robót z Dokumentacj Projektow i ST. W toku odbioru ostatecznego Robót komisja zapozna si z realizacj ustale przyjtych w trakcie odbiorów robót zanikajcych i ulegajcych zakryciu, zwłaszcza w zakresie wykonania Robót uzupełniajcych i Robót poprawkowych. W przypadkach niewykonania wyznaczonych Robót poprawkowych lub Robót uzupełniajcych w warstwie cieralnej lub Robotach wykoczeniowych, komisja przerwie swoje czynnoci i ustala nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisj, e jako wykonywanych Robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej Dokumentacj Projektow i ST z uwzgldnieniem tolerancji i nie ma wikszego wpływu na cechy eksploatacyjne obiektu oraz bezpieczestwo ruchu, komisja dokona potrce, oceniajc pomniejszon warto wykonywanych Robót w stosunku do wymaga przyjtych w Dokumentach Umownych Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru Robót jest protokół odbioru Robót sporzdzony wg wzoru ustalonego przez Zamawiajcego. Do odbioru Wykonawca jest zobowizany przygotowa nastpujce dokumenty: 1. Dokumentacj Projektow podstawow z naniesionymi zmianami oraz dodatkow, jeli została sporzdzona w trakcie realizacji Umowy. 2. Specyfikacje Techniczne (podstawowe z Umowy i ew. uzupełniajce lub zamienne). 3. Recepty i ustalenia technologiczne. 4. Dokumenty zainstalowanego wyposaenia. 5. Dzienniki Budowy i Rejestry Obmiarów (oryginały). 6. Wyniki pomiarów kontrolnych oraz bada i oznacze laboratoryjnych, zgodnie z ST. 7. Deklaracje zgodnoci lub certyfikaty zgodnoci wbudowanych materiałów zgodnie z ST. 8. Opini technologiczn sporzdzon na podstawie wszystkich wyników bada i pomiarów załczonych do dokumentów odbioru, wykonanych zgodnie z ST i PZJ. 9. Rysunki (dokumentacje) na wykonanie robót towarzyszcych (np. na przełoenie linii telefonicznej, energetycznej, owietlenia itp.) oraz protokoły odbioru i przekazania tych robót włacicielom urzdze. 10. Geodezyjn inwentaryzacj powykonawcz Robót i sieci uzbrojenia terenu. 11. Kopi mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. 12. Instrukcje eksploatacyjne. W przypadku gdy według komisji Roboty pod wzgldem przygotowania dokumentacyjnego nie bd gotowe do odbioru, komisja w porozumieniu z Wykonawc wyznaczy ponowny termin odbioru. Wszystkie zarzdzone przez komisj Roboty poprawkowe lub uzupełniajce bd zestawione według wzoru ustalonego przez Zamawiajcego. Termin wykonania Robót poprawkowych i Robót uzupełniajcych wyznaczy komisja. 12

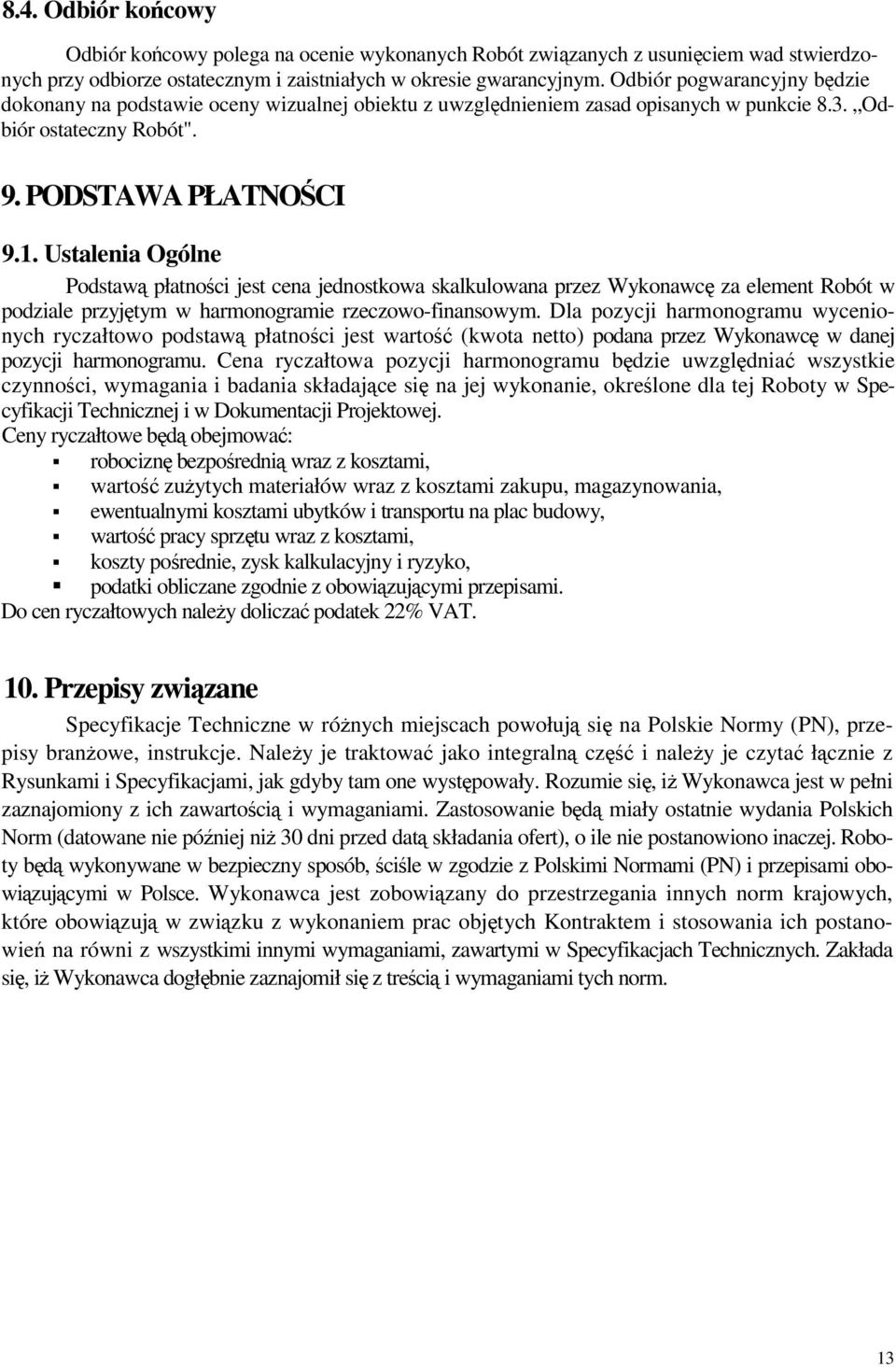

13 8.4. Odbiór kocowy Odbiór kocowy polega na ocenie wykonanych Robót zwizanych z usuniciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny bdzie dokonany na podstawie oceny wizualnej obiektu z uwzgldnieniem zasad opisanych w punkcie 8.3. Odbiór ostateczny Robót". 9. PODSTAWA PŁATNOCI 9.1. Ustalenia Ogólne Podstaw płatnoci jest cena jednostkowa skalkulowana przez Wykonawc za element Robót w podziale przyjtym w harmonogramie rzeczowo-finansowym. Dla pozycji harmonogramu wycenionych ryczałtowo podstaw płatnoci jest warto (kwota netto) podana przez Wykonawc w danej pozycji harmonogramu. Cena ryczałtowa pozycji harmonogramu bdzie uwzgldnia wszystkie czynnoci, wymagania i badania składajce si na jej wykonanie, okrelone dla tej Roboty w Specyfikacji Technicznej i w Dokumentacji Projektowej. Ceny ryczałtowe bd obejmowa : robocizn bezporedni wraz z kosztami, warto zuytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnymi kosztami ubytków i transportu na plac budowy, warto pracy sprztu wraz z kosztami, koszty porednie, zysk kalkulacyjny i ryzyko, podatki obliczane zgodnie z obowizujcymi przepisami. Do cen ryczałtowych naley dolicza podatek 22% VAT. 10. Przepisy zwizane Specyfikacje Techniczne w rónych miejscach powołuj si na Polskie Normy (PN), przepisy branowe, instrukcje. Naley je traktowa jako integraln cz i naley je czyta łcznie z Rysunkami i Specyfikacjami, jak gdyby tam one wystpowały. Rozumie si, i Wykonawca jest w pełni zaznajomiony z ich zawartoci i wymaganiami. Zastosowanie bd miały ostatnie wydania Polskich Norm (datowane nie póniej ni 30 dni przed dat składania ofert), o ile nie postanowiono inaczej. Roboty bd wykonywane w bezpieczny sposób, cile w zgodzie z Polskimi Normami (PN) i przepisami obowizujcymi w Polsce. Wykonawca jest zobowizany do przestrzegania innych norm krajowych, które obowizuj w zwizku z wykonaniem prac objtych Kontraktem i stosowania ich postanowie na równi z wszystkimi innymi wymaganiami, zawartymi w Specyfikacjach Technicznych. Zakłada si, i Wykonawca dogłbnie zaznajomił si z treci i wymaganiami tych norm. 13

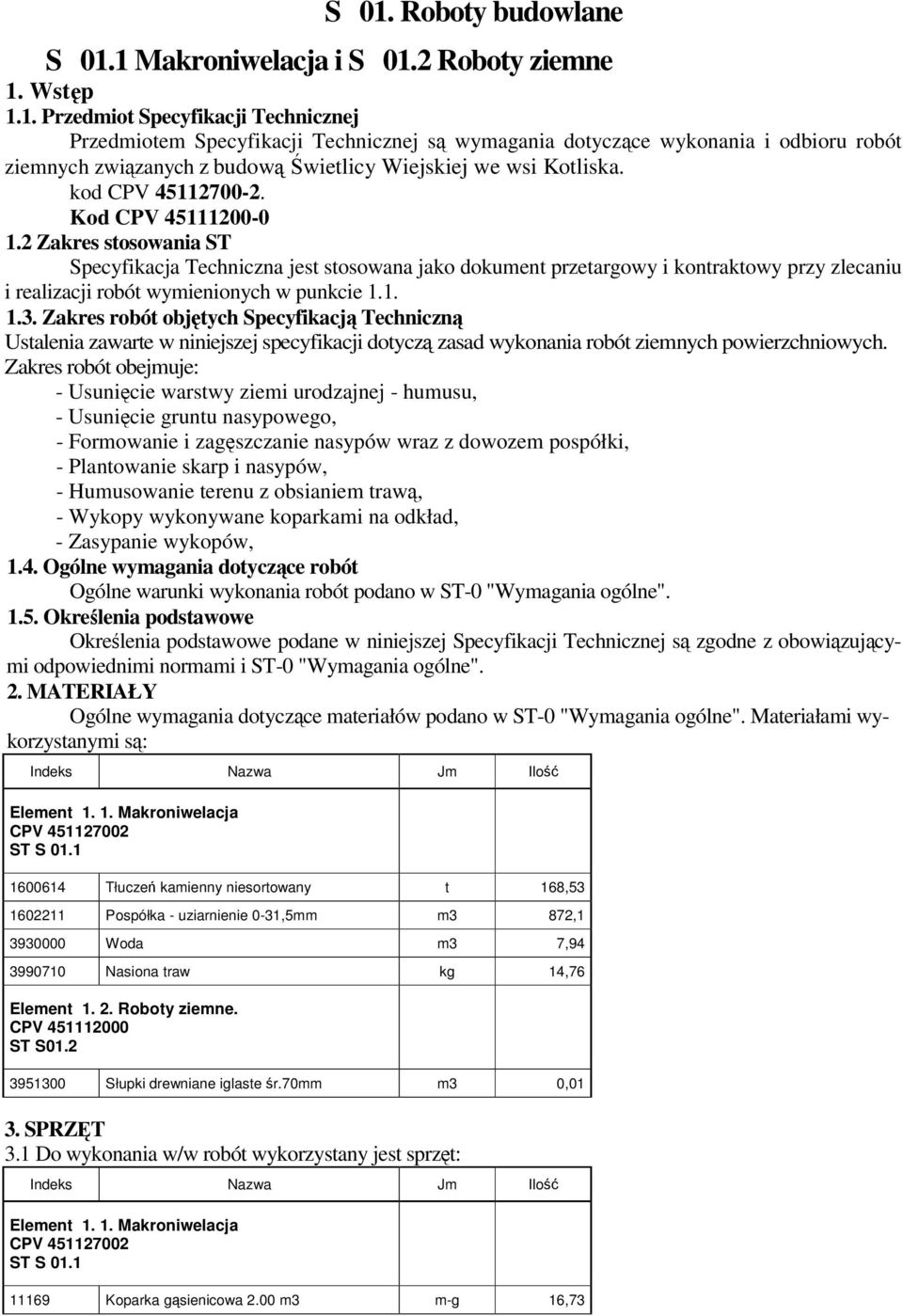

14 S 01. Roboty budowlane S 01.1 Makroniwelacja i S 01.2 Roboty ziemne 1. Wstp 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót ziemnych zwizanych z budow wietlicy Wiejskiej we wsi Kotliska. kod CPV Kod CPV Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych Specyfikacj Techniczn Ustalenia zawarte w niniejszej specyfikacji dotycz zasad wykonania robót ziemnych powierzchniowych. Zakres robót obejmuje: - Usunicie warstwy ziemi urodzajnej - humusu, - Usunicie gruntu nasypowego, - Formowanie i zagszczanie nasypów wraz z dowozem pospółki, - Plantowanie skarp i nasypów, - Humusowanie terenu z obsianiem traw, - Wykopy wykonywane koparkami na odkład, - Zasypanie wykopów, 1.4. Ogólne wymagania dotyczce robót Ogólne warunki wykonania robót podano w ST-0 "Wymagania ogólne" Okrelenia podstawowe Okrelenia podstawowe podane w niniejszej Specyfikacji Technicznej s zgodne z obowizujcymi odpowiednimi normami i ST-0 "Wymagania ogólne". 2. MATERIAŁY Ogólne wymagania dotyczce materiałów podano w ST-0 "Wymagania ogólne". Materiałami wykorzystanymi s: Indeks Nazwa Jm Ilo Element Makroniwelacja CPV ST S Tłucze kamienny niesortowany t 168, Pospółka - uziarnienie 0-31,5mm m3 872, Woda m3 7, Nasiona traw kg 14,76 Element Roboty ziemne. CPV ST S Słupki drewniane iglaste r.70mm m3 0,01 3. SPRZT 3.1 Do wykonania w/w robót wykorzystany jest sprzt: Indeks Nazwa Jm Ilo Element Makroniwelacja CPV ST S Koparka gsienicowa 2.00 m3 m-g 16,73

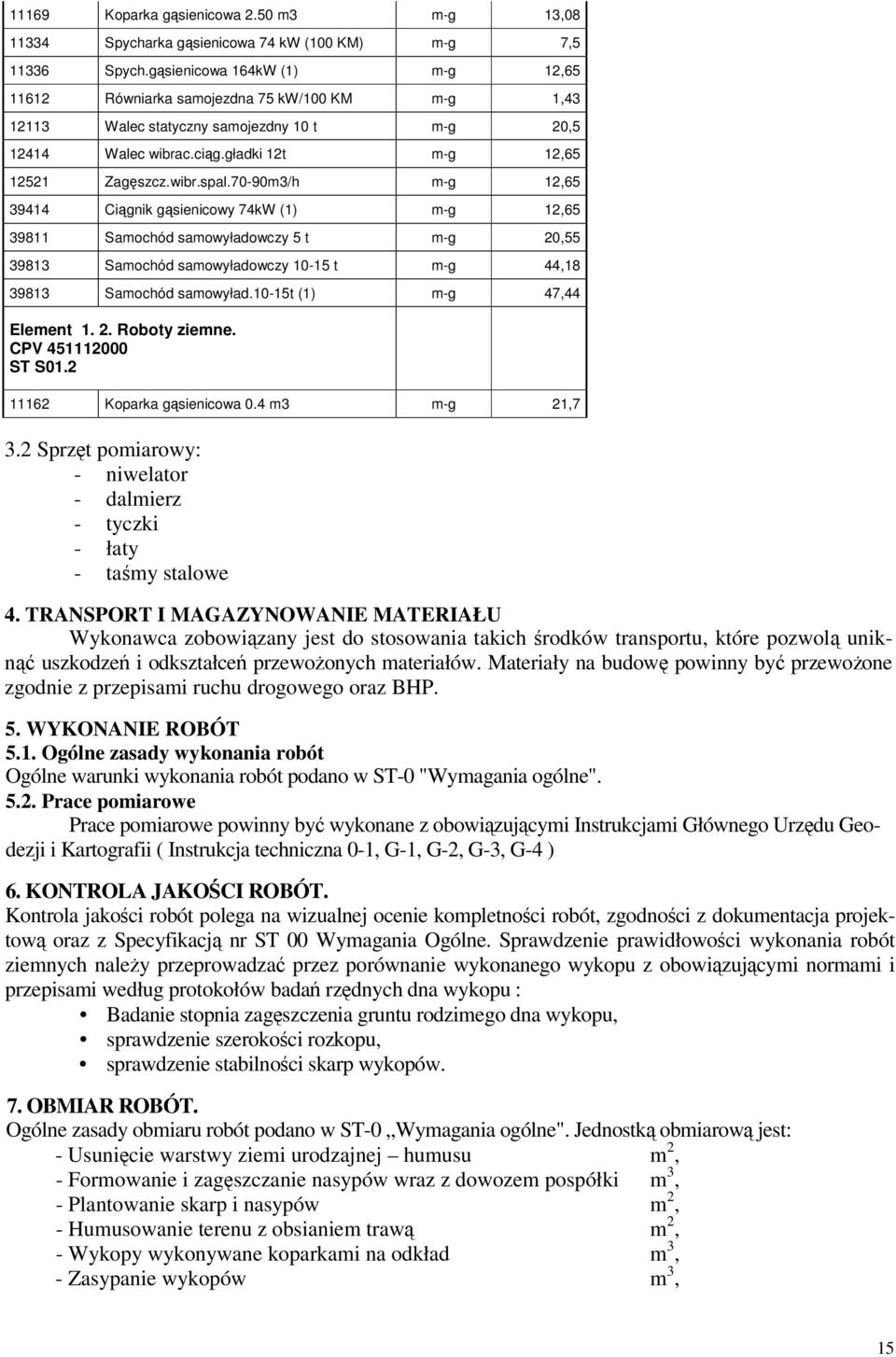

15 11169 Koparka gsienicowa 2.50 m3 m-g 13, Spycharka gsienicowa 74 kw (100 KM) m-g 7, Spych.gsienicowa 164kW (1) m-g 12, Równiarka samojezdna 75 kw/100 KM m-g 1, Walec statyczny samojezdny 10 t m-g 20, Walec wibrac.cig.gładki 12t m-g 12, Zagszcz.wibr.spal.70-90m3/h m-g 12, Cignik gsienicowy 74kW (1) m-g 12, Samochód samowyładowczy 5 t m-g 20, Samochód samowyładowczy t m-g 44, Samochód samowyład.10-15t (1) m-g 47,44 Element Roboty ziemne. CPV ST S Koparka gsienicowa 0.4 m3 m-g 21,7 3.2 Sprzt pomiarowy: - niwelator - dalmierz - tyczki - łaty - tamy stalowe 4. TRANSPORT I MAGAZYNOWANIE MATERIAŁU Wykonawca zobowizany jest do stosowania takich rodków transportu, które pozwol unikn uszkodze i odkształce przewoonych materiałów. Materiały na budow powinny by przewoone zgodnie z przepisami ruchu drogowego oraz BHP. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne warunki wykonania robót podano w ST-0 "Wymagania ogólne" Prace pomiarowe Prace pomiarowe powinny by wykonane z obowizujcymi Instrukcjami Głównego Urzdu Geodezji i Kartografii ( Instrukcja techniczna 0-1, G-1, G-2, G-3, G-4 ) 6. KONTROLA JAKOCI ROBÓT. Kontrola jakoci robót polega na wizualnej ocenie kompletnoci robót, zgodnoci z dokumentacja projektow oraz z Specyfikacj nr ST 00 Wymagania Ogólne. Sprawdzenie prawidłowoci wykonania robót ziemnych naley przeprowadza przez porównanie wykonanego wykopu z obowizujcymi normami i przepisami według protokołów bada rzdnych dna wykopu : Badanie stopnia zagszczenia gruntu rodzimego dna wykopu, sprawdzenie szerokoci rozkopu, sprawdzenie stabilnoci skarp wykopów. 7. OBMIAR ROBÓT. Ogólne zasady obmiaru robót podano w ST-0 Wymagania ogólne". Jednostk obmiarow jest: - Usunicie warstwy ziemi urodzajnej humusu m 2, - Formowanie i zagszczanie nasypów wraz z dowozem pospółki m 3, - Plantowanie skarp i nasypów m 2, - Humusowanie terenu z obsianiem traw m 2, - Wykopy wykonywane koparkami na odkład m 3, - Zasypanie wykopów m 3, 15

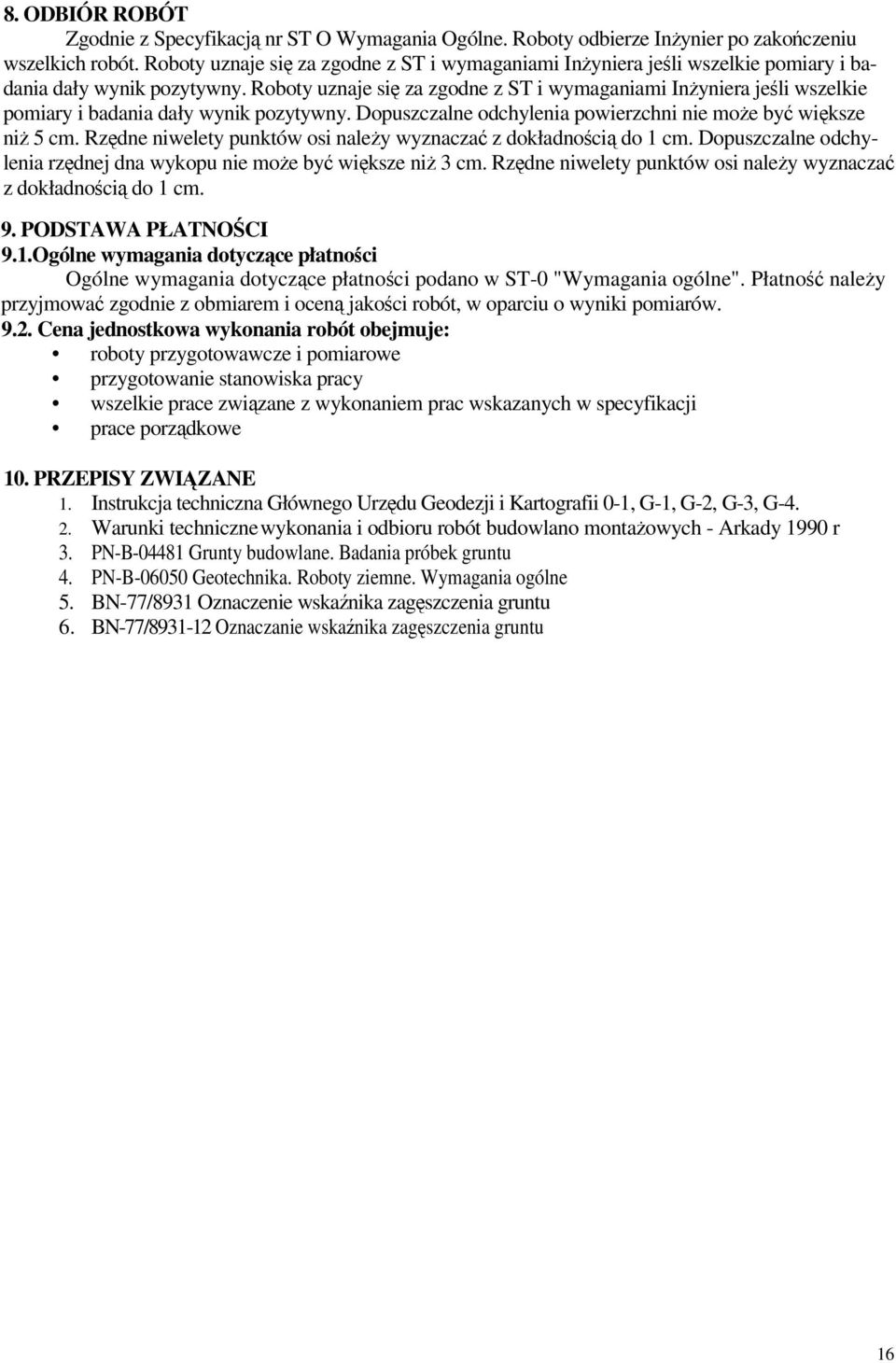

16 8. ODBIÓR ROBÓT Zgodnie z Specyfikacj nr ST O Wymagania Ogólne. Roboty odbierze Inynier po zakoczeniu wszelkich robót. Roboty uznaje si za zgodne z ST i wymaganiami Inyniera jeli wszelkie pomiary i badania dały wynik pozytywny. Roboty uznaje si za zgodne z ST i wymaganiami Inyniera jeli wszelkie pomiary i badania dały wynik pozytywny. Dopuszczalne odchylenia powierzchni nie moe by wiksze ni 5 cm. Rzdne niwelety punktów osi naley wyznacza z dokładnoci do 1 cm. Dopuszczalne odchylenia rzdnej dna wykopu nie moe by wiksze ni 3 cm. Rzdne niwelety punktów osi naley wyznacza z dokładnoci do 1 cm. 9. PODSTAWA PŁATNOCI 9.1.Ogólne wymagania dotyczce płatnoci Ogólne wymagania dotyczce płatnoci podano w ST-0 "Wymagania ogólne". Płatno naley przyjmowa zgodnie z obmiarem i ocen jakoci robót, w oparciu o wyniki pomiarów Cena jednostkowa wykonania robót obejmuje: roboty przygotowawcze i pomiarowe przygotowanie stanowiska pracy wszelkie prace zwizane z wykonaniem prac wskazanych w specyfikacji prace porzdkowe 10. PRZEPISY ZWIZANE 1. Instrukcja techniczna Głównego Urzdu Geodezji i Kartografii 0-1, G-1, G-2, G-3, G Warunki techniczne wykonania i odbioru robót budowlano montaowych - Arkady 1990 r 3. PN-B Grunty budowlane. Badania próbek gruntu 4. PN-B Geotechnika. Roboty ziemne. Wymagania ogólne 5. BN-77/8931 Oznaczenie wskanika zagszczenia gruntu 6. BN-77/ Oznaczanie wskanika zagszczenia gruntu 16

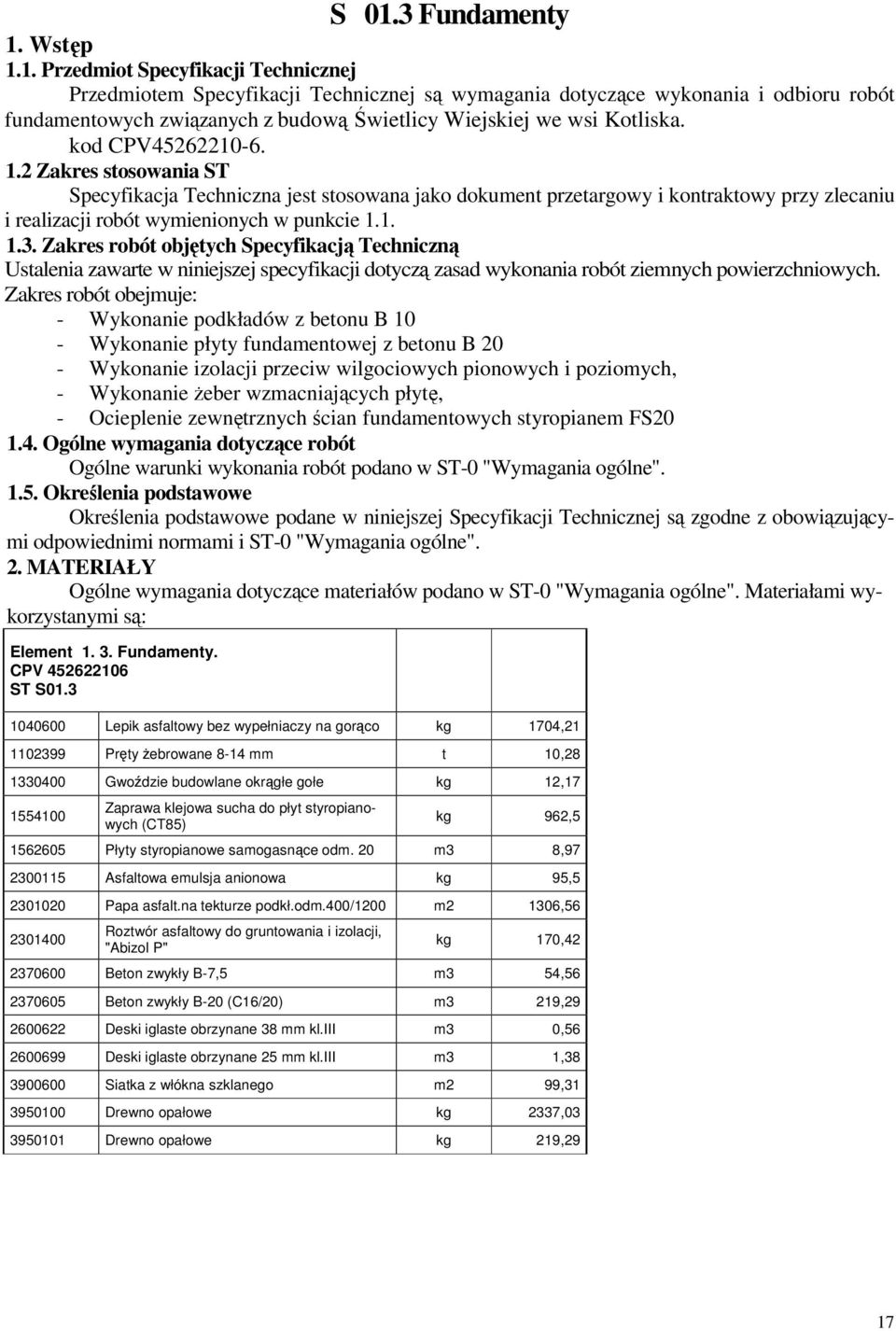

17 S 01.3 Fundamenty 1. Wstp 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót fundamentowych zwizanych z budow wietlicy Wiejskiej we wsi Kotliska. kod CPV Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych Specyfikacj Techniczn Ustalenia zawarte w niniejszej specyfikacji dotycz zasad wykonania robót ziemnych powierzchniowych. Zakres robót obejmuje: - Wykonanie podkładów z betonu B 10 - Wykonanie płyty fundamentowej z betonu B 20 - Wykonanie izolacji przeciw wilgociowych pionowych i poziomych, - Wykonanie eber wzmacniajcych płyt, - Ocieplenie zewntrznych cian fundamentowych styropianem FS Ogólne wymagania dotyczce robót Ogólne warunki wykonania robót podano w ST-0 "Wymagania ogólne" Okrelenia podstawowe Okrelenia podstawowe podane w niniejszej Specyfikacji Technicznej s zgodne z obowizujcymi odpowiednimi normami i ST-0 "Wymagania ogólne". 2. MATERIAŁY Ogólne wymagania dotyczce materiałów podano w ST-0 "Wymagania ogólne". Materiałami wykorzystanymi s: Element Fundamenty. CPV ST S Lepik asfaltowy bez wypełniaczy na gorco kg 1704, Prty ebrowane 8-14 mm t 10, Gwodzie budowlane okrgłe gołe kg 12, Zaprawa klejowa sucha do płyt styropianowych (CT85) kg 962, Płyty styropianowe samogasnce odm. 20 m3 8, Asfaltowa emulsja anionowa kg 95, Papa asfalt.na tekturze podkł.odm.400/1200 m2 1306, Roztwór asfaltowy do gruntowania i izolacji, "Abizol P" kg 170, Beton zwykły B-7,5 m3 54, Beton zwykły B-20 (C16/20) m3 219, Deski iglaste obrzynane 38 mm kl.iii m3 0, Deski iglaste obrzynane 25 mm kl.iii m3 1, Siatka z włókna szklanego m2 99, Drewno opałowe kg 2337, Drewno opałowe kg 219,29 17

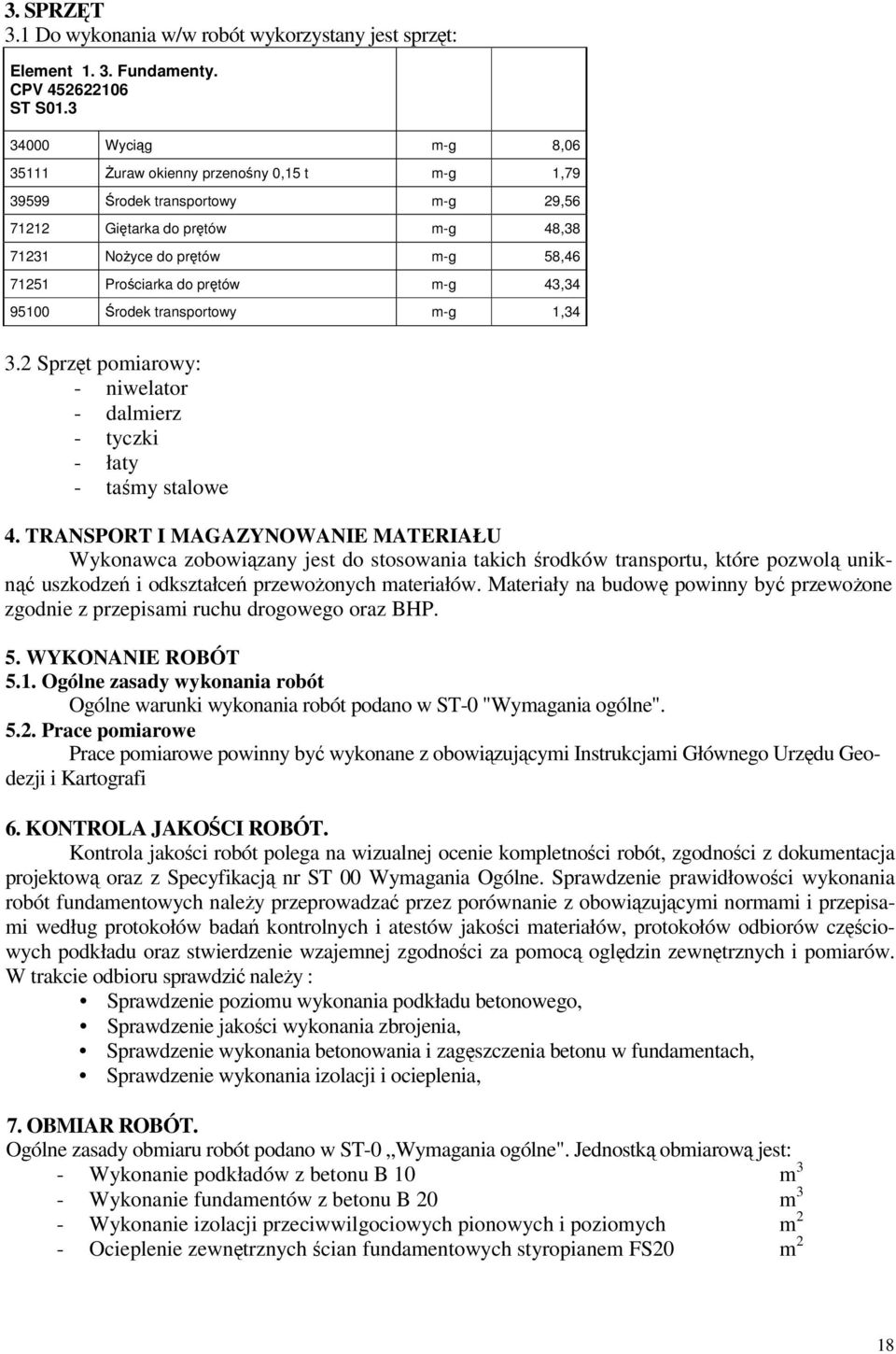

18 3. SPRZT 3.1 Do wykonania w/w robót wykorzystany jest sprzt: Element Fundamenty. CPV ST S Wycig m-g 8, uraw okienny przenony 0,15 t m-g 1, rodek transportowy m-g 29, Gitarka do prtów m-g 48, Noyce do prtów m-g 58, Prociarka do prtów m-g 43, rodek transportowy m-g 1, Sprzt pomiarowy: - niwelator - dalmierz - tyczki - łaty - tamy stalowe 4. TRANSPORT I MAGAZYNOWANIE MATERIAŁU Wykonawca zobowizany jest do stosowania takich rodków transportu, które pozwol unikn uszkodze i odkształce przewoonych materiałów. Materiały na budow powinny by przewoone zgodnie z przepisami ruchu drogowego oraz BHP. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne warunki wykonania robót podano w ST-0 "Wymagania ogólne" Prace pomiarowe Prace pomiarowe powinny by wykonane z obowizujcymi Instrukcjami Głównego Urzdu Geodezji i Kartografi 6. KONTROLA JAKOCI ROBÓT. Kontrola jakoci robót polega na wizualnej ocenie kompletnoci robót, zgodnoci z dokumentacja projektow oraz z Specyfikacj nr ST 00 Wymagania Ogólne. Sprawdzenie prawidłowoci wykonania robót fundamentowych naley przeprowadza przez porównanie z obowizujcymi normami i przepisami według protokołów bada kontrolnych i atestów jakoci materiałów, protokołów odbiorów czciowych podkładu oraz stwierdzenie wzajemnej zgodnoci za pomoc ogldzin zewntrznych i pomiarów. W trakcie odbioru sprawdzi naley : Sprawdzenie poziomu wykonania podkładu betonowego, Sprawdzenie jakoci wykonania zbrojenia, Sprawdzenie wykonania betonowania i zagszczenia betonu w fundamentach, Sprawdzenie wykonania izolacji i ocieplenia, 7. OBMIAR ROBÓT. Ogólne zasady obmiaru robót podano w ST-0 Wymagania ogólne". Jednostk obmiarow jest: - Wykonanie podkładów z betonu B 10 m 3 - Wykonanie fundamentów z betonu B 20 m 3 - Wykonanie izolacji przeciwwilgociowych pionowych i poziomych m 2 - Ocieplenie zewntrznych cian fundamentowych styropianem FS20 m 2 18

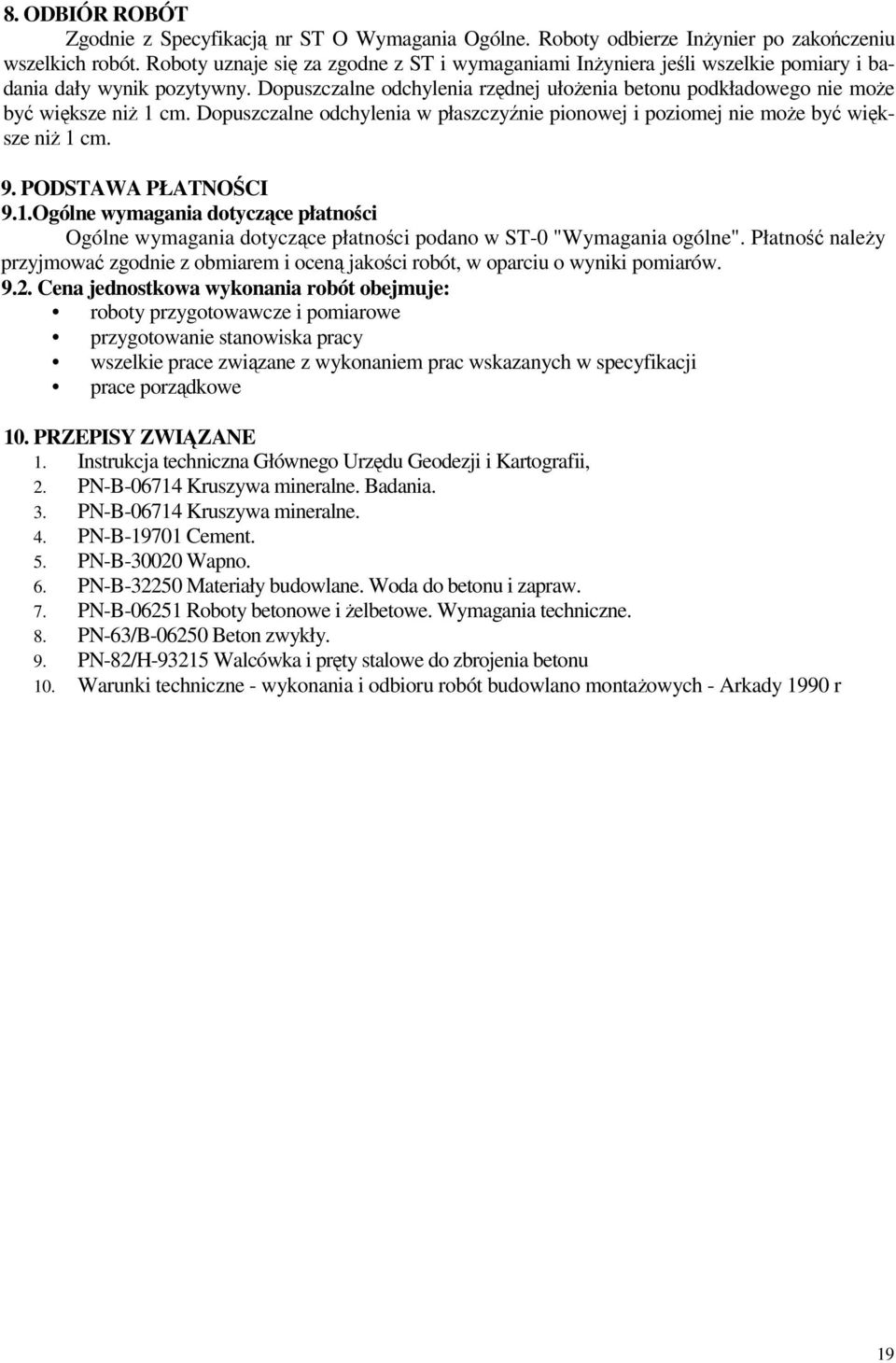

19 8. ODBIÓR ROBÓT Zgodnie z Specyfikacj nr ST O Wymagania Ogólne. Roboty odbierze Inynier po zakoczeniu wszelkich robót. Roboty uznaje si za zgodne z ST i wymaganiami Inyniera jeli wszelkie pomiary i badania dały wynik pozytywny. Dopuszczalne odchylenia rzdnej ułoenia betonu podkładowego nie moe by wiksze ni 1 cm. Dopuszczalne odchylenia w płaszczynie pionowej i poziomej nie moe by wiksze ni 1 cm. 9. PODSTAWA PŁATNOCI 9.1.Ogólne wymagania dotyczce płatnoci Ogólne wymagania dotyczce płatnoci podano w ST-0 "Wymagania ogólne". Płatno naley przyjmowa zgodnie z obmiarem i ocen jakoci robót, w oparciu o wyniki pomiarów Cena jednostkowa wykonania robót obejmuje: roboty przygotowawcze i pomiarowe przygotowanie stanowiska pracy wszelkie prace zwizane z wykonaniem prac wskazanych w specyfikacji prace porzdkowe 10. PRZEPISY ZWIZANE 1. Instrukcja techniczna Głównego Urzdu Geodezji i Kartografii, 2. PN-B Kruszywa mineralne. Badania. 3. PN-B Kruszywa mineralne. 4. PN-B Cement. 5. PN-B Wapno. 6. PN-B Materiały budowlane. Woda do betonu i zapraw. 7. PN-B Roboty betonowe i elbetowe. Wymagania techniczne. 8. PN-63/B Beton zwykły. 9. PN-82/H Walcówka i prty stalowe do zbrojenia betonu 10. Warunki techniczne - wykonania i odbioru robót budowlano montaowych - Arkady 1990 r 19

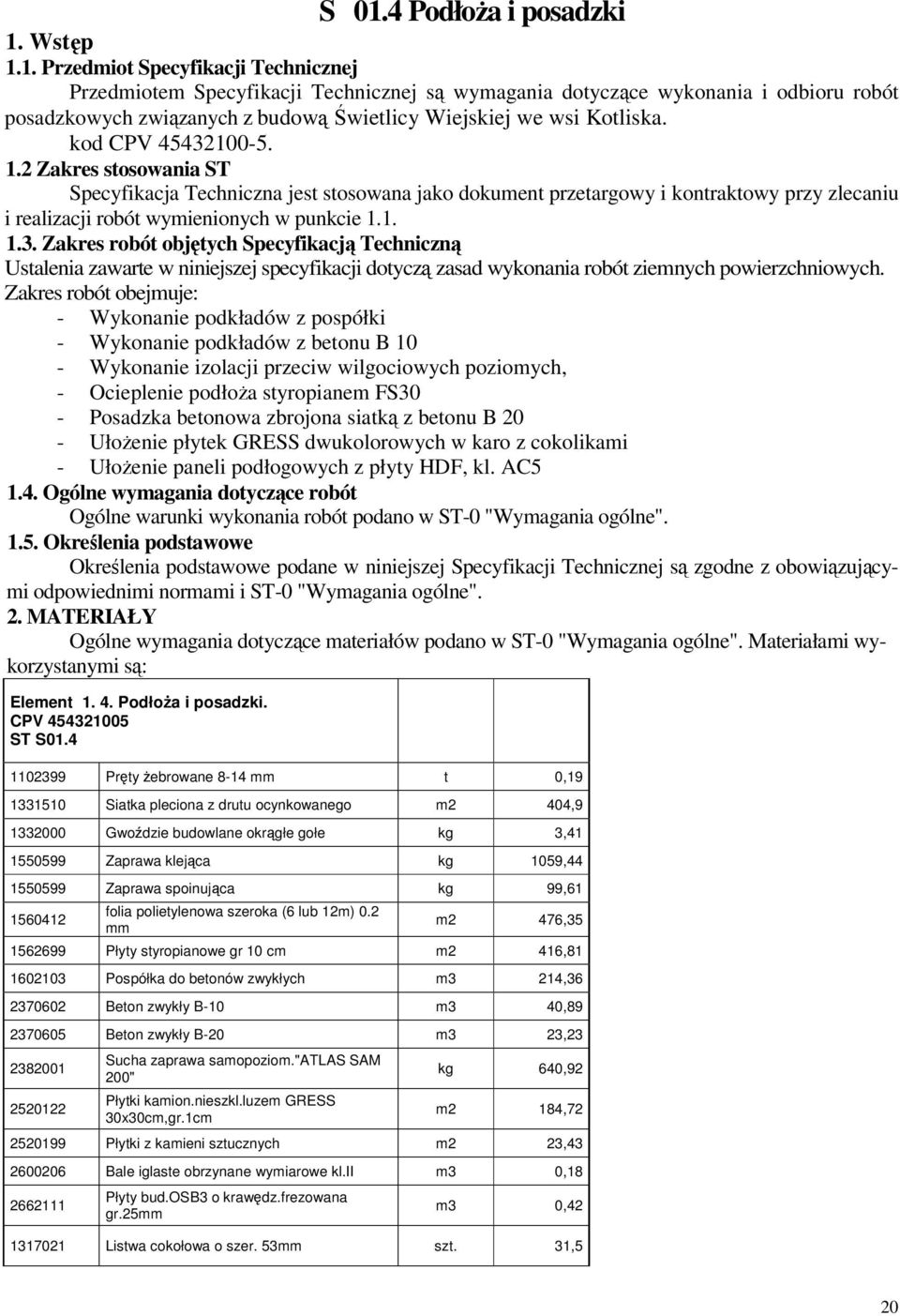

20 S 01.4 Podłoa i posadzki 1. Wstp 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót posadzkowych zwizanych z budow wietlicy Wiejskiej we wsi Kotliska. kod CPV Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych Specyfikacj Techniczn Ustalenia zawarte w niniejszej specyfikacji dotycz zasad wykonania robót ziemnych powierzchniowych. Zakres robót obejmuje: - Wykonanie podkładów z pospółki - Wykonanie podkładów z betonu B 10 - Wykonanie izolacji przeciw wilgociowych poziomych, - Ocieplenie podłoa styropianem FS30 - Posadzka betonowa zbrojona siatk z betonu B 20 - Ułoenie płytek GRESS dwukolorowych w karo z cokolikami - Ułoenie paneli podłogowych z płyty HDF, kl. AC Ogólne wymagania dotyczce robót Ogólne warunki wykonania robót podano w ST-0 "Wymagania ogólne" Okrelenia podstawowe Okrelenia podstawowe podane w niniejszej Specyfikacji Technicznej s zgodne z obowizujcymi odpowiednimi normami i ST-0 "Wymagania ogólne". 2. MATERIAŁY Ogólne wymagania dotyczce materiałów podano w ST-0 "Wymagania ogólne". Materiałami wykorzystanymi s: Element Podłoa i posadzki. CPV ST S Prty ebrowane 8-14 mm t 0, Siatka pleciona z drutu ocynkowanego m2 404, Gwodzie budowlane okrgłe gołe kg 3, Zaprawa klejca kg 1059, Zaprawa spoinujca kg 99, folia polietylenowa szeroka (6 lub 12m) 0.2 mm m2 476, Płyty styropianowe gr 10 cm m2 416, Pospółka do betonów zwykłych m3 214, Beton zwykły B-10 m3 40, Beton zwykły B-20 m3 23, Sucha zaprawa samopoziom."atlas SAM 200" Płytki kamion.nieszkl.luzem GRESS 30x30cm,gr.1cm kg 640,92 m2 184, Płytki z kamieni sztucznych m2 23, Bale iglaste obrzynane wymiarowe kl.ii m3 0, Płyty bud.osb3 o krawdz.frezowana gr.25mm m3 0, Listwa cokołowa o szer. 53mm szt. 31,5 20

21 Gwodzie budowlane okrgłe gołe kg 2, Zaprawa klejca kg 1539, Zaprawa spoinujca kg 144, Klej winylowy kg 16, Płytki kamion.nieszkl.luzem GRESS 30x30cm,gr.1cm m2 268, Płytki z kamieni sztucznych m2 34, Listwy przycienne z drewna m 170, Panele podłogowe z płyty HDF, kl. AC5 m2 152,98 3. SPRZT 3.1 Do wykonania w/w robót wykorzystany jest sprzt: Element Podłoa i posadzki. CPV ST S wycig m-g 40, Wycig m-g 2, Wycig m-g 6, rodek transportowy m-g 1, rodek transportowy m-g 4, rodek transportowy m-g 6, Gitarka do prtów m-g 0, Noyce do prtów m-g 1, Prociarka do prtów m-g 0, Sprzt pomiarowy: - niwelator - poziomnica - łata metalowa - tamy stalowe 4. TRANSPORT I MAGAZYNOWANIE MATERIAŁU Wykonawca zobowizany jest do stosowania takich rodków transportu, które pozwol unikn uszkodze i odkształce przewoonych materiałów. Materiały na budow powinny by przewoone zgodnie z przepisami ruchu drogowego oraz BHP. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne warunki wykonania robót podano w ST-0 "Wymagania ogólne". 6. KONTROLA JAKOCI ROBÓT. Kontrola jakoci robót polega na wizualnej ocenie kompletnoci robót, zgodnoci z dokumentacja projektow oraz z Specyfikacj nr ST 00 Wymagania Ogólne. Sprawdzenie prawidłowoci wykonania robót posadzkowych naley przeprowadza przez porównanie z obowizujcymi normami i przepisami według protokołów bada kontrolnych i atestów jakoci materiałów, protokołów odbiorów czciowych podkładu oraz stwierdzenie wzajemnej zgodnoci za pomoc ogldzin zewntrznych i pomiarów. W trakcie odbioru sprawdzi naley : Sprawdzenie poziomu wykonania podkładu betonowego, Sprawdzenie jakoci i szczelnoci ułoenia docieplenia i izolacji z folii, Sprawdzenie ułoenia płytek podłogowych, dylatacji i szerokoci spoin, Sprawdzenie ułoenia paneli podłogowych, 21
