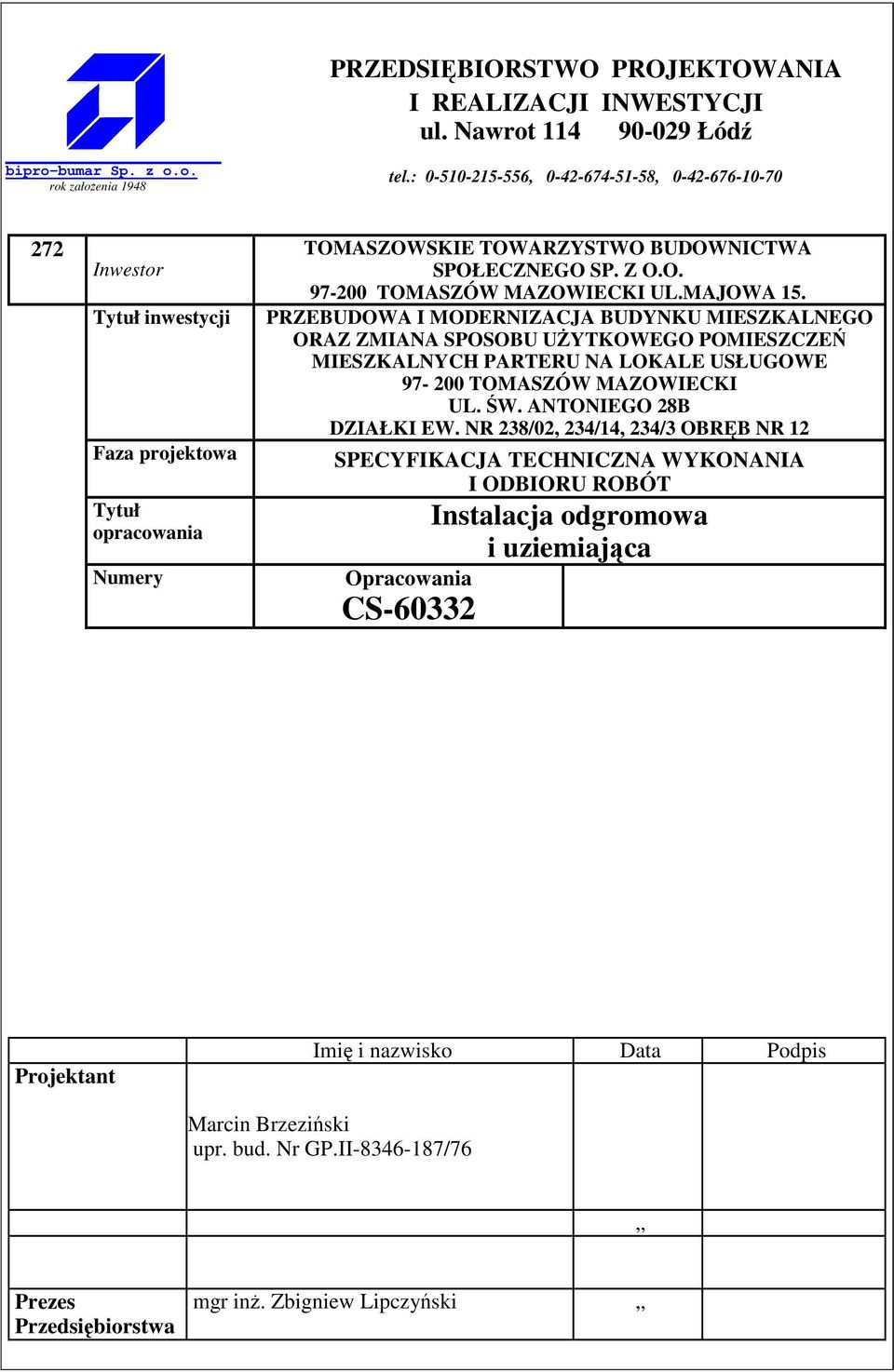

1 PRZEDSIBIORSTWO PROJEKTOWANIA I REALIZACJI INWESTYCJI ul. Nawrot Łód bipro-bumar Sp. z o.o. rok załoenia 198 tel.: , , Inwestor Tytuł inwestycji Faza projektowa Tytuł opracowania Numery TOMASZOWSKIE TOWARZYSTWO BUDOWNICTWA SPOŁECZNEGO SP. Z O.O TOMASZÓW MAZOWIECKI UL.MAJOWA 15. PRZEBUDOWA I MODERNIZACJA BUDYNKU MIESZKALNEGO ORAZ ZMIANA SPOSOBU UYTKOWEGO POMIESZCZE MIESZKALNYCH PARTERU NA LOKALE USŁUGOWE TOMASZÓW MAZOWIECKI UL. W. ANTONIEGO 28B DZIAŁKI EW. NR 28/02, 2/1, 2/ OBRB NR 12 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Opracowania CS-02 Instalacja odgromowa i uziemiajca Projektant Imi i nazwisko Data Podpis Marcin Brzeziski upr. bud. Nr GP.II-8-187/7 Prezes Przedsibiorstwa mgr in. Zbigniew Lipczyski

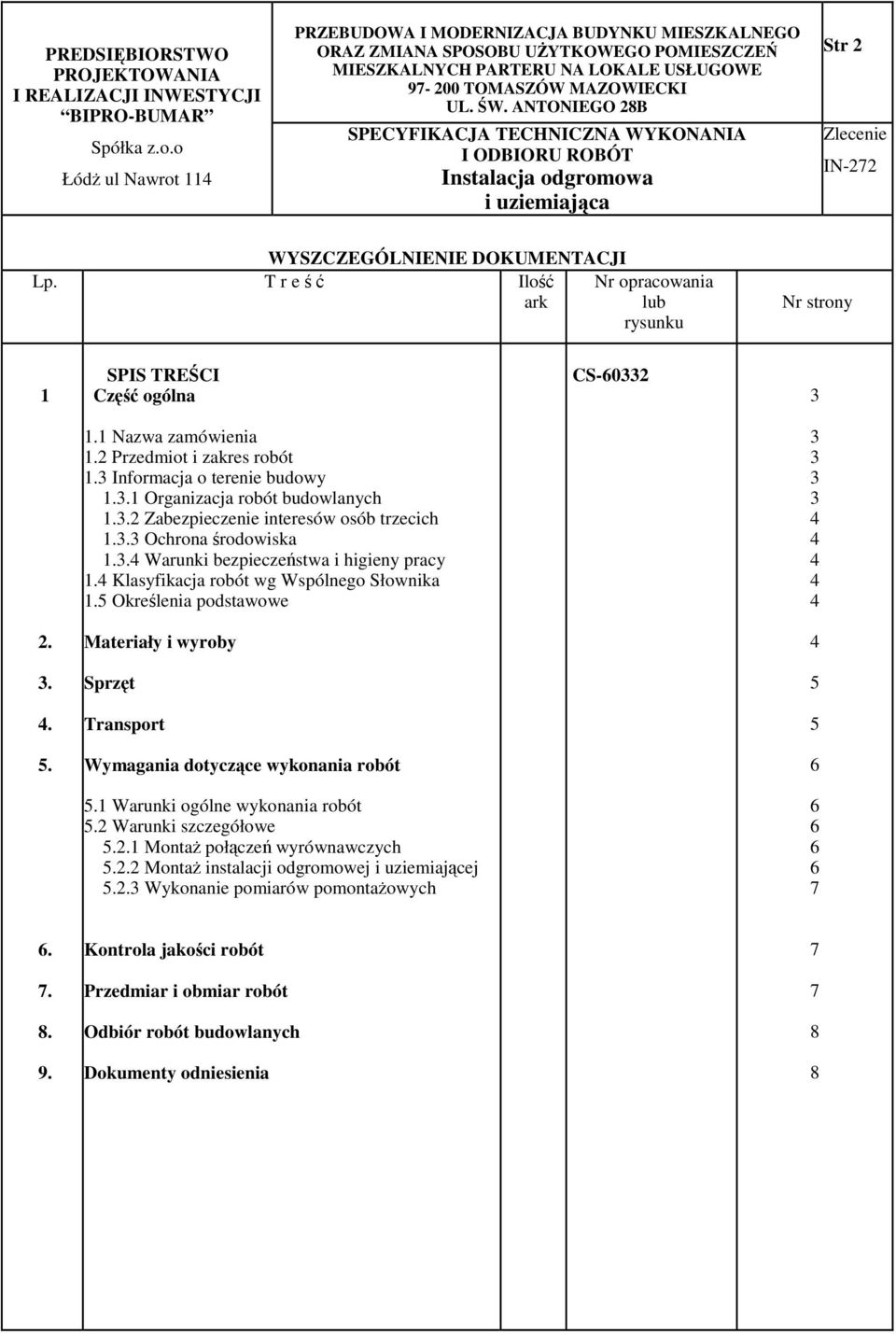

2 PREDSIBIORSTWO PROJEKTOWANIA I REALIZACJI INWESTYCJI BIPRO-BUMAR Spółka z.o.o Łód ul Nawrot 11 PRZEBUDOWA I MODERNIZACJA BUDYNKU MIESZKALNEGO ORAZ ZMIANA SPOSOBU UYTKOWEGO POMIESZCZE MIESZKALNYCH PARTERU NA LOKALE USŁUGOWE TOMASZÓW MAZOWIECKI UL. W. ANTONIEGO 28B SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Instalacja odgromowa i uziemiajca Str 2 Zlecenie IN-272 WYSZCZEGÓLNIENIE DOKUMENTACJI Lp. T r e Ilo ark Nr opracowania lub rysunku Nr strony 1 SPIS TRECI Cz ogólna CS Nazwa zamówienia 1.2 Przedmiot i zakres robót 1. Informacja o terenie budowy 1..1 Organizacja robót budowlanych 1..2 Zabezpieczenie interesów osób trzecich 1.. Ochrona rodowiska 1.. Warunki bezpieczestwa i higieny pracy 1. Klasyfikacja robót wg Wspólnego Słownika 1.5 Okrelenia podstawowe 2. Materiały i wyroby. Sprzt 5. Transport 5 5. Wymagania dotyczce wykonania robót 5.1 Warunki ogólne wykonania robót 5.2 Warunki szczegółowe Monta połcze wyrównawczych Monta instalacji odgromowej i uziemiajcej 5.2. Wykonanie pomiarów pomontaowych 7. Kontrola jakoci robót 7 7. Przedmiar i obmiar robót 7 8. Odbiór robót budowlanych 8 9. Dokumenty odniesienia 8

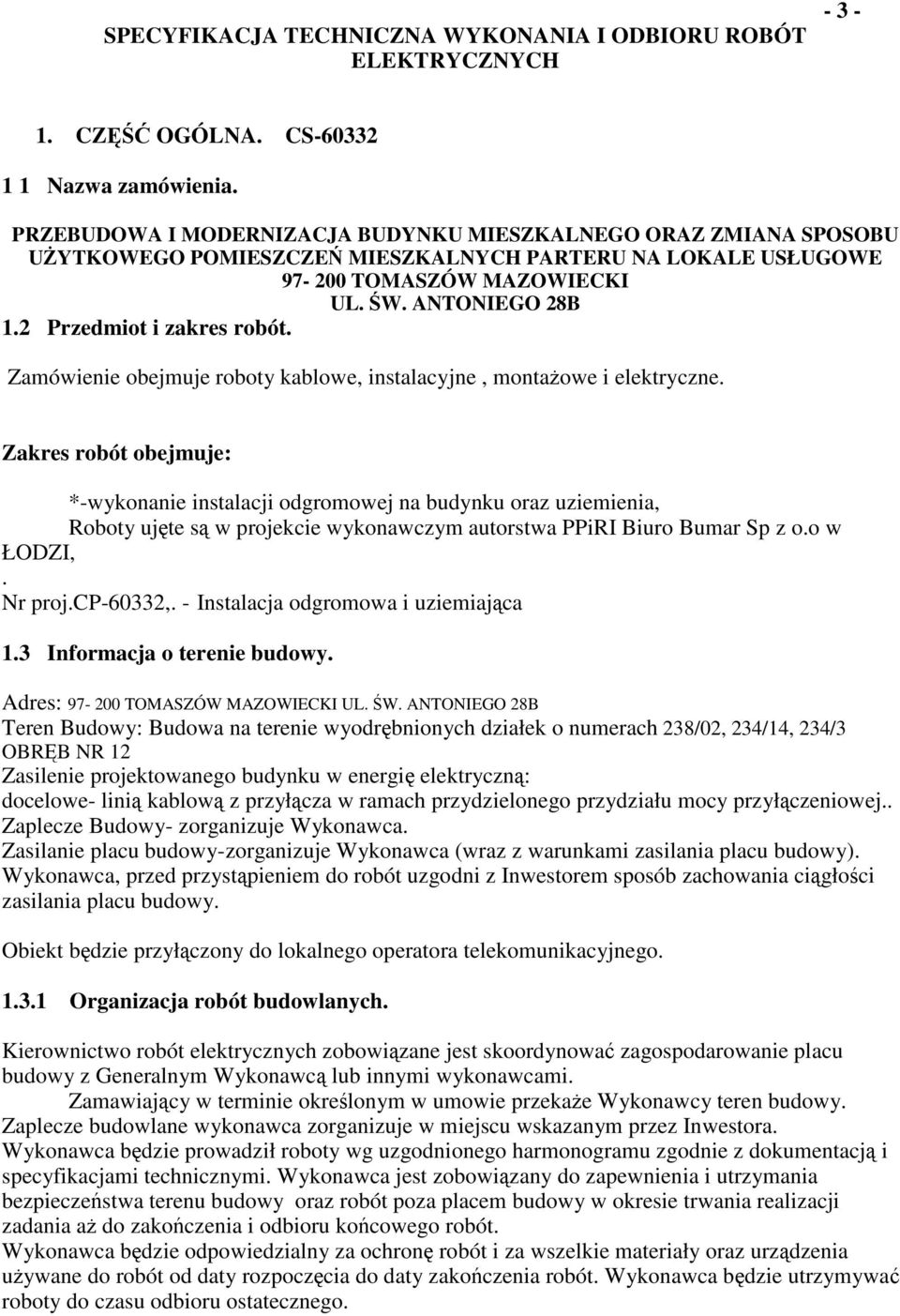

3 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH CZ OGÓLNA. CS Nazwa zamówienia. PRZEBUDOWA I MODERNIZACJA BUDYNKU MIESZKALNEGO ORAZ ZMIANA SPOSOBU UYTKOWEGO POMIESZCZE MIESZKALNYCH PARTERU NA LOKALE USŁUGOWE TOMASZÓW MAZOWIECKI UL. W. ANTONIEGO 28B 1.2 Przedmiot i zakres robót. Zamówienie obejmuje roboty kablowe, instalacyjne, montaowe i elektryczne. Zakres robót obejmuje: *-wykonanie instalacji odgromowej na budynku oraz uziemienia, Roboty ujte s w projekcie wykonawczym autorstwa PPiRI Biuro Bumar Sp z o.o w ŁODZI,. Nr proj.cp-02,. - Instalacja odgromowa i uziemiajca 1. Informacja o terenie budowy. Adres: TOMASZÓW MAZOWIECKI UL. W. ANTONIEGO 28B Teren Budowy: Budowa na terenie wyodrbnionych działek o numerach 28/02, 2/1, 2/ OBRB NR 12 Zasilenie projektowanego budynku w energi elektryczn: docelowe- lini kablow z przyłcza w ramach przydzielonego przydziału mocy przyłczeniowej.. Zaplecze Budowy- zorganizuje Wykonawca. Zasilanie placu budowy-zorganizuje Wykonawca (wraz z warunkami zasilania placu budowy). Wykonawca, przed przystpieniem do robót uzgodni z Inwestorem sposób zachowania cigłoci zasilania placu budowy. Obiekt bdzie przyłczony do lokalnego operatora telekomunikacyjnego Organizacja robót budowlanych. Kierownictwo robót elektrycznych zobowizane jest skoordynowa zagospodarowanie placu budowy z Generalnym Wykonawc lub innymi wykonawcami. Zamawiajcy w terminie okrelonym w umowie przekae Wykonawcy teren budowy. Zaplecze budowlane wykonawca zorganizuje w miejscu wskazanym przez Inwestora. Wykonawca bdzie prowadził roboty wg uzgodnionego harmonogramu zgodnie z dokumentacj i specyfikacjami technicznymi. Wykonawca jest zobowizany do zapewnienia i utrzymania bezpieczestwa terenu budowy oraz robót poza placem budowy w okresie trwania realizacji zadania a do zakoczenia i odbioru kocowego robót. Wykonawca bdzie odpowiedzialny za ochron robót i za wszelkie materiały oraz urzdzenia uywane do robót od daty rozpoczcia do daty zakoczenia robót. Wykonawca bdzie utrzymywa roboty do czasu odbioru ostatecznego.

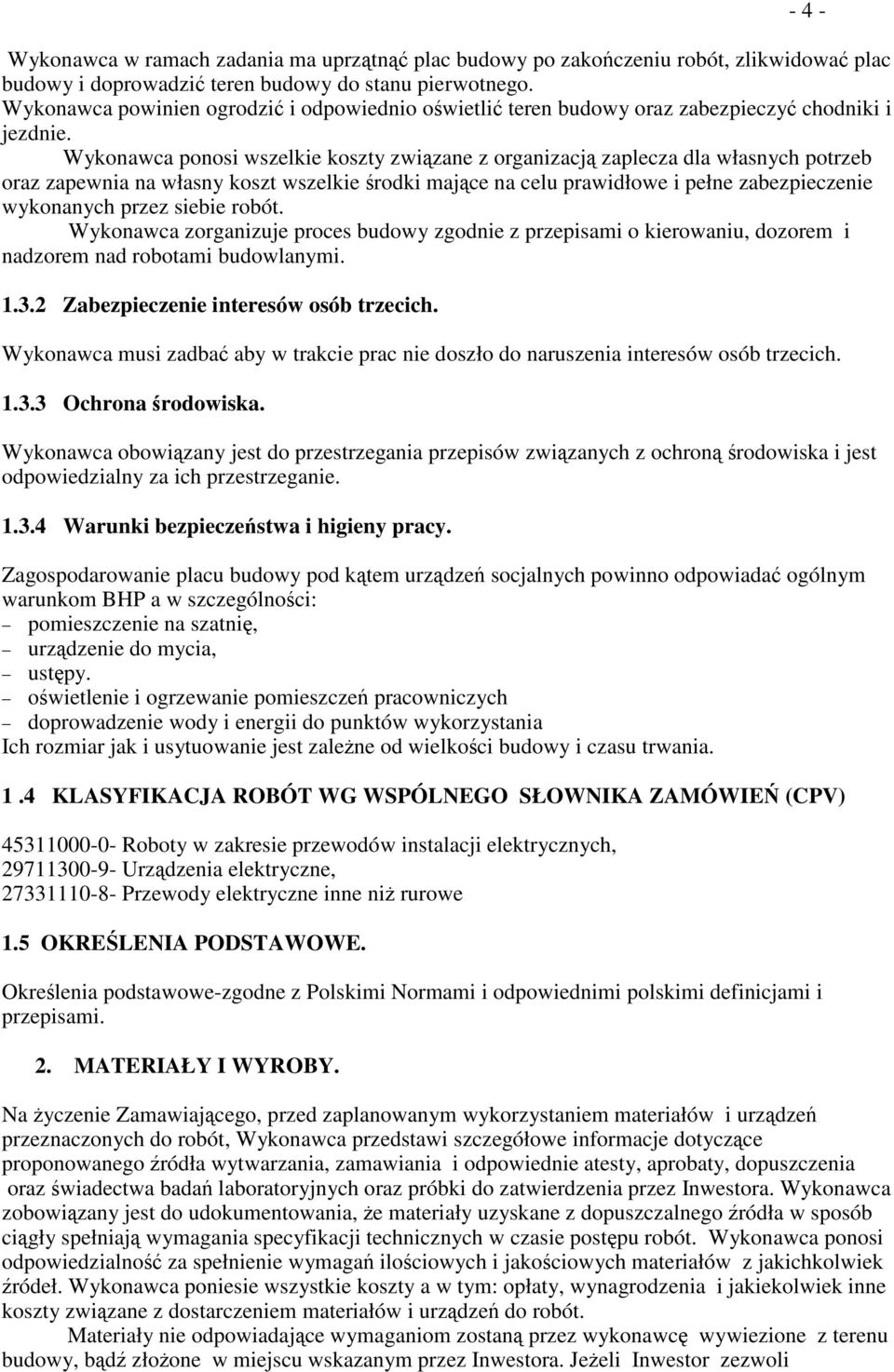

4 Wykonawca w ramach zadania ma uprztn plac budowy po zakoczeniu robót, zlikwidowa plac budowy i doprowadzi teren budowy do stanu pierwotnego. Wykonawca powinien ogrodzi i odpowiednio owietli teren budowy oraz zabezpieczy chodniki i jezdnie. Wykonawca ponosi wszelkie koszty zwizane z organizacj zaplecza dla własnych potrzeb oraz zapewnia na własny koszt wszelkie rodki majce na celu prawidłowe i pełne zabezpieczenie wykonanych przez siebie robót. Wykonawca zorganizuje proces budowy zgodnie z przepisami o kierowaniu, dozorem i nadzorem nad robotami budowlanymi Zabezpieczenie interesów osób trzecich. - - Wykonawca musi zadba aby w trakcie prac nie doszło do naruszenia interesów osób trzecich. 1.. Ochrona rodowiska. Wykonawca obowizany jest do przestrzegania przepisów zwizanych z ochron rodowiska i jest odpowiedzialny za ich przestrzeganie. 1.. Warunki bezpieczestwa i higieny pracy. Zagospodarowanie placu budowy pod ktem urzdze socjalnych powinno odpowiada ogólnym warunkom BHP a w szczególnoci: pomieszczenie na szatni, urzdzenie do mycia, ustpy. owietlenie i ogrzewanie pomieszcze pracowniczych doprowadzenie wody i energii do punktów wykorzystania Ich rozmiar jak i usytuowanie jest zalene od wielkoci budowy i czasu trwania. 1. KLASYFIKACJA ROBÓT WG WSPÓLNEGO SŁOWNIKA ZAMÓWIE (CPV) Roboty w zakresie przewodów instalacji elektrycznych, Urzdzenia elektryczne, Przewody elektryczne inne ni rurowe 1.5 OKRELENIA PODSTAWOWE. Okrelenia podstawowe-zgodne z Polskimi Normami i odpowiednimi polskimi definicjami i przepisami. 2. MATERIAŁY I WYROBY. Na yczenie Zamawiajcego, przed zaplanowanym wykorzystaniem materiałów i urzdze przeznaczonych do robót, Wykonawca przedstawi szczegółowe informacje dotyczce proponowanego ródła wytwarzania, zamawiania i odpowiednie atesty, aprobaty, dopuszczenia oraz wiadectwa bada laboratoryjnych oraz próbki do zatwierdzenia przez Inwestora. Wykonawca zobowizany jest do udokumentowania, e materiały uzyskane z dopuszczalnego ródła w sposób cigły spełniaj wymagania specyfikacji technicznych w czasie postpu robót. Wykonawca ponosi odpowiedzialno za spełnienie wymaga ilociowych i jakociowych materiałów z jakichkolwiek ródeł. Wykonawca poniesie wszystkie koszty a w tym: opłaty, wynagrodzenia i jakiekolwiek inne koszty zwizane z dostarczeniem materiałów i urzdze do robót. Materiały nie odpowiadajce wymaganiom zostan przez wykonawc wywiezione z terenu budowy, bd złoone w miejscu wskazanym przez Inwestora. Jeeli Inwestor zezwoli

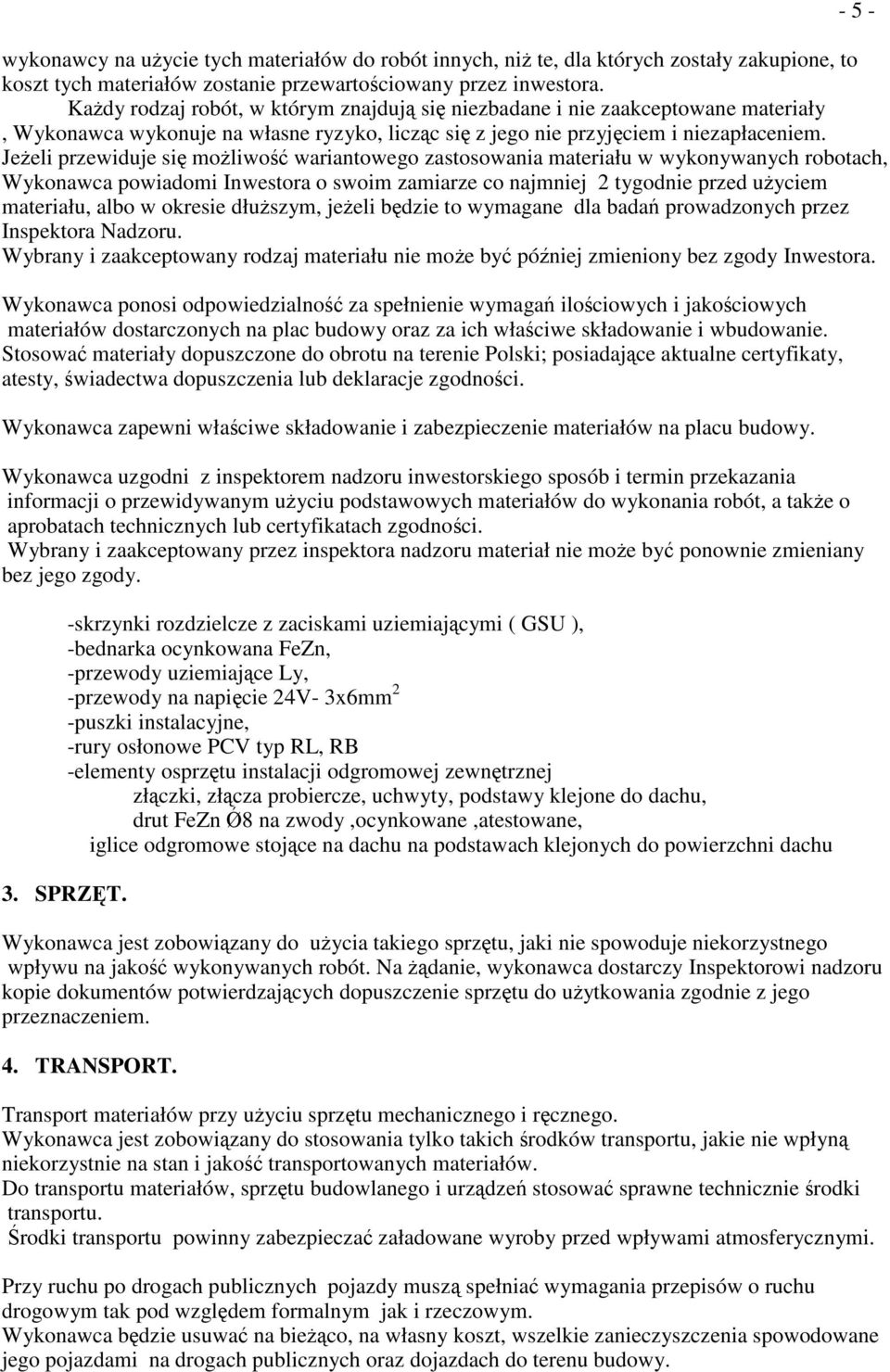

5 wykonawcy na uycie tych materiałów do robót innych, ni te, dla których zostały zakupione, to koszt tych materiałów zostanie przewartociowany przez inwestora. Kady rodzaj robót, w którym znajduj si niezbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, liczc si z jego nie przyjciem i niezapłaceniem. Jeeli przewiduje si moliwo wariantowego zastosowania materiału w wykonywanych robotach, Wykonawca powiadomi Inwestora o swoim zamiarze co najmniej 2 tygodnie przed uyciem materiału, albo w okresie dłuszym, jeeli bdzie to wymagane dla bada prowadzonych przez Inspektora Nadzoru. Wybrany i zaakceptowany rodzaj materiału nie moe by pó niej zmieniony bez zgody Inwestora. Wykonawca ponosi odpowiedzialno za spełnienie wymaga ilociowych i jakociowych materiałów dostarczonych na plac budowy oraz za ich właciwe składowanie i wbudowanie. Stosowa materiały dopuszczone do obrotu na terenie Polski; posiadajce aktualne certyfikaty, atesty, wiadectwa dopuszczenia lub deklaracje zgodnoci. Wykonawca zapewni właciwe składowanie i zabezpieczenie materiałów na placu budowy. Wykonawca uzgodni z inspektorem nadzoru inwestorskiego sposób i termin przekazania informacji o przewidywanym uyciu podstawowych materiałów do wykonania robót, a take o aprobatach technicznych lub certyfikatach zgodnoci. Wybrany i zaakceptowany przez inspektora nadzoru materiał nie moe by ponownie zmieniany bez jego zgody. -skrzynki rozdzielcze z zaciskami uziemiajcymi ( GSU ), -bednarka ocynkowana FeZn, -przewody uziemiajce Ly, -przewody na napicie 2V- xmm 2 -puszki instalacyjne, -rury osłonowe PCV typ RL, RB -elementy osprztu instalacji odgromowej zewntrznej złczki, złcza probiercze, uchwyty, podstawy klejone do dachu, drut FeZn 8 na zwody,ocynkowane,atestowane, iglice odgromowe stojce na dachu na podstawach klejonych do powierzchni dachu. SPRZT. Wykonawca jest zobowizany do uycia takiego sprztu, jaki nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Na danie, wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania zgodnie z jego przeznaczeniem.. TRANSPORT. Transport materiałów przy uyciu sprztu mechanicznego i rcznego. Wykonawca jest zobowizany do stosowania tylko takich rodków transportu, jakie nie wpłyn niekorzystnie na stan i jako transportowanych materiałów. Do transportu materiałów, sprztu budowlanego i urzdze stosowa sprawne technicznie rodki transportu. rodki transportu powinny zabezpiecza załadowane wyroby przed wpływami atmosferycznymi. Przy ruchu po drogach publicznych pojazdy musz spełnia wymagania przepisów o ruchu drogowym tak pod wzgldem formalnym jak i rzeczowym. Wykonawca bdzie usuwa na bieco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy

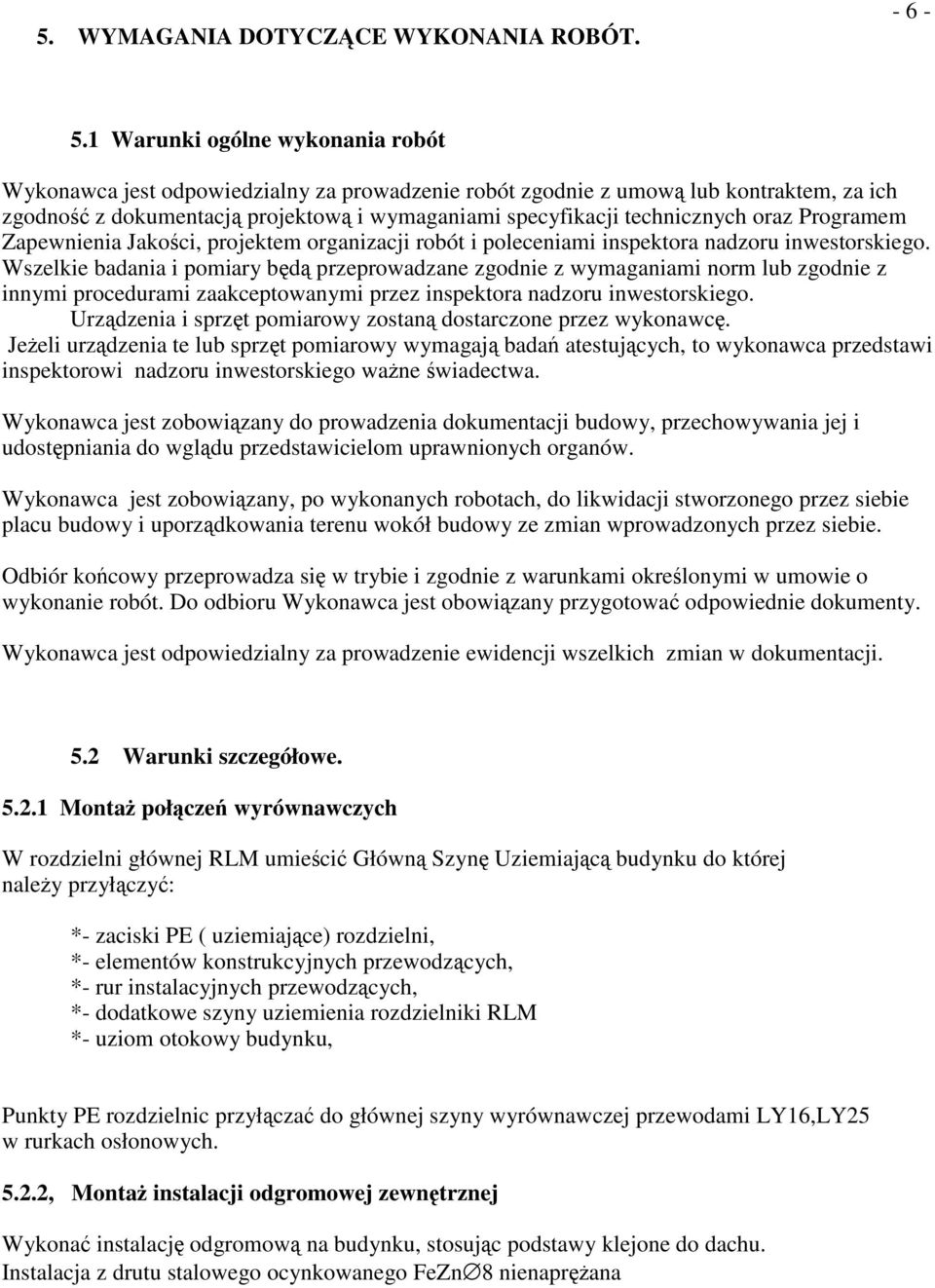

6 5. WYMAGANIA DOTYCZCE WYKONANIA ROBÓT Warunki ogólne wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umow lub kontraktem, za ich zgodno z dokumentacj projektow i wymaganiami specyfikacji technicznych oraz Programem Zapewnienia Jakoci, projektem organizacji robót i poleceniami inspektora nadzoru inwestorskiego. Wszelkie badania i pomiary bd przeprowadzane zgodnie z wymaganiami norm lub zgodnie z innymi procedurami zaakceptowanymi przez inspektora nadzoru inwestorskiego. Urzdzenia i sprzt pomiarowy zostan dostarczone przez wykonawc. Jeeli urzdzenia te lub sprzt pomiarowy wymagaj bada atestujcych, to wykonawca przedstawi inspektorowi nadzoru inwestorskiego wane wiadectwa. Wykonawca jest zobowizany do prowadzenia dokumentacji budowy, przechowywania jej i udostpniania do wgldu przedstawicielom uprawnionych organów. Wykonawca jest zobowizany, po wykonanych robotach, do likwidacji stworzonego przez siebie placu budowy i uporzdkowania terenu wokół budowy ze zmian wprowadzonych przez siebie. Odbiór kocowy przeprowadza si w trybie i zgodnie z warunkami okrelonymi w umowie o wykonanie robót. Do odbioru Wykonawca jest obowizany przygotowa odpowiednie dokumenty. Wykonawca jest odpowiedzialny za prowadzenie ewidencji wszelkich zmian w dokumentacji. 5.2 Warunki szczegółowe Monta połcze wyrównawczych W rozdzielni głównej RLM umieci Główn Szyn Uziemiajc budynku do której naley przyłczy: *- zaciski PE ( uziemiajce) rozdzielni, *- elementów konstrukcyjnych przewodzcych, *- rur instalacyjnych przewodzcych, *- dodatkowe szyny uziemienia rozdzielniki RLM *- uziom otokowy budynku, Punkty PE rozdzielnic przyłcza do głównej szyny wyrównawczej przewodami LY1,LY25 w rurkach osłonowych , Monta instalacji odgromowej zewntrznej Wykona instalacj odgromow na budynku, stosujc podstawy klejone do dachu. Instalacja z drutu stalowego ocynkowanego FeZn 8 nienaprana

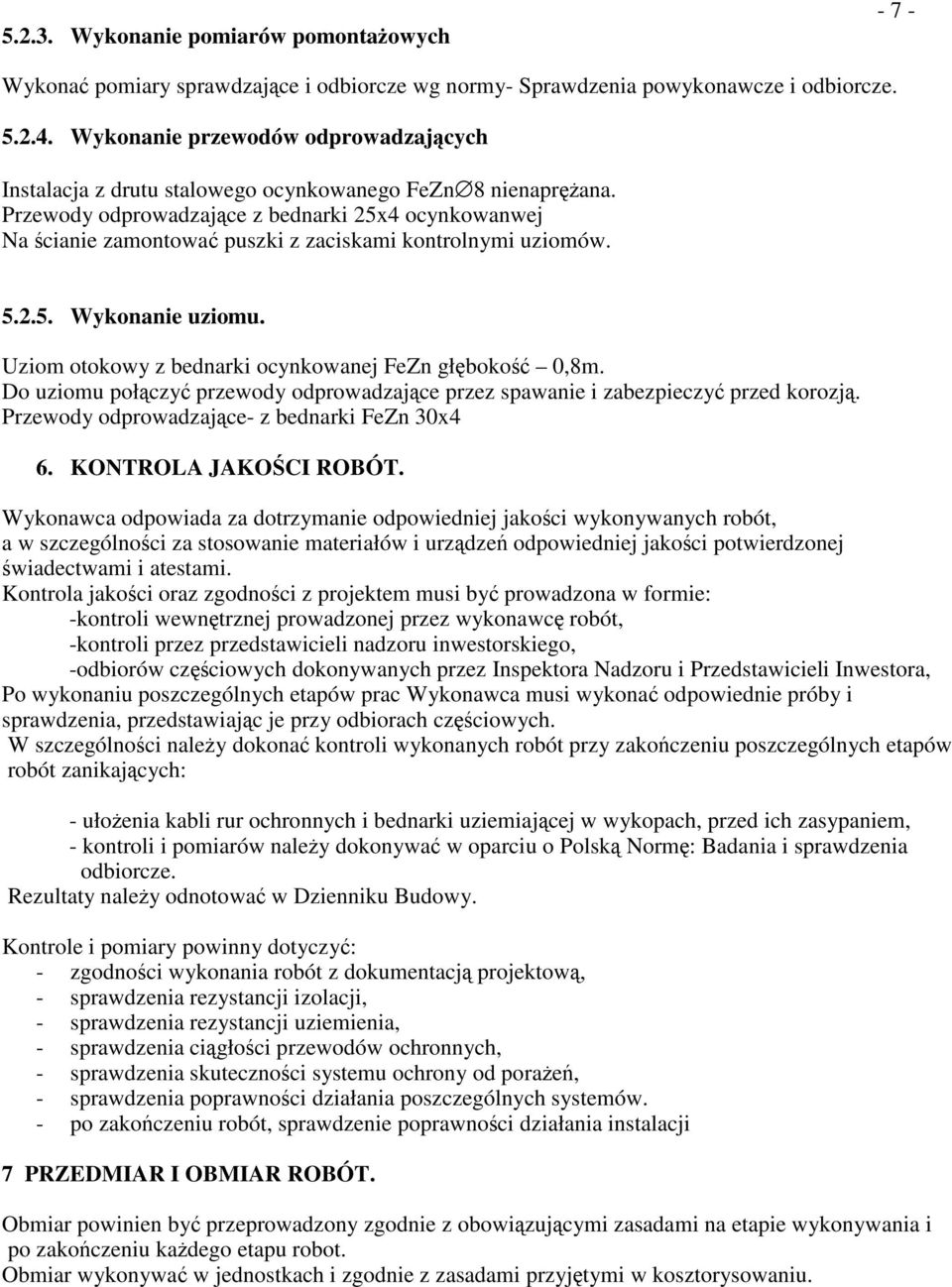

7 5.2.. Wykonanie pomiarów pomontaowych Wykona pomiary sprawdzajce i odbiorcze wg normy- Sprawdzenia powykonawcze i odbiorcze Wykonanie przewodów odprowadzajcych Instalacja z drutu stalowego ocynkowanego FeZn 8 nienaprana. Przewody odprowadzajce z bednarki 25x ocynkowanwej Na cianie zamontowa puszki z zaciskami kontrolnymi uziomów Wykonanie uziomu. Uziom otokowy z bednarki ocynkowanej FeZn głboko 0,8m. Do uziomu połczy przewody odprowadzajce przez spawanie i zabezpieczy przed korozj. Przewody odprowadzajce- z bednarki FeZn 0x. KONTROLA JAKOCI ROBÓT. Wykonawca odpowiada za dotrzymanie odpowiedniej jakoci wykonywanych robót, a w szczególnoci za stosowanie materiałów i urzdze odpowiedniej jakoci potwierdzonej wiadectwami i atestami. Kontrola jakoci oraz zgodnoci z projektem musi by prowadzona w formie: -kontroli wewntrznej prowadzonej przez wykonawc robót, -kontroli przez przedstawicieli nadzoru inwestorskiego, -odbiorów czciowych dokonywanych przez Inspektora Nadzoru i Przedstawicieli Inwestora, Po wykonaniu poszczególnych etapów prac Wykonawca musi wykona odpowiednie próby i sprawdzenia, przedstawiajc je przy odbiorach czciowych. W szczególnoci naley dokona kontroli wykonanych robót przy zakoczeniu poszczególnych etapów robót zanikajcych: - ułoenia kabli rur ochronnych i bednarki uziemiajcej w wykopach, przed ich zasypaniem, - kontroli i pomiarów naley dokonywa w oparciu o Polsk Norm: Badania i sprawdzenia odbiorcze. Rezultaty naley odnotowa w Dzienniku Budowy. Kontrole i pomiary powinny dotyczy: - zgodnoci wykonania robót z dokumentacj projektow, - sprawdzenia rezystancji izolacji, - sprawdzenia rezystancji uziemienia, - sprawdzenia cigłoci przewodów ochronnych, - sprawdzenia skutecznoci systemu ochrony od porae, - sprawdzenia poprawnoci działania poszczególnych systemów. - po zakoczeniu robót, sprawdzenie poprawnoci działania instalacji 7 PRZEDMIAR I OBMIAR ROBÓT. Obmiar powinien by przeprowadzony zgodnie z obowizujcymi zasadami na etapie wykonywania i po zakoczeniu kadego etapu robot. Obmiar wykonywa w jednostkach i zgodnie z zasadami przyjtymi w kosztorysowaniu.

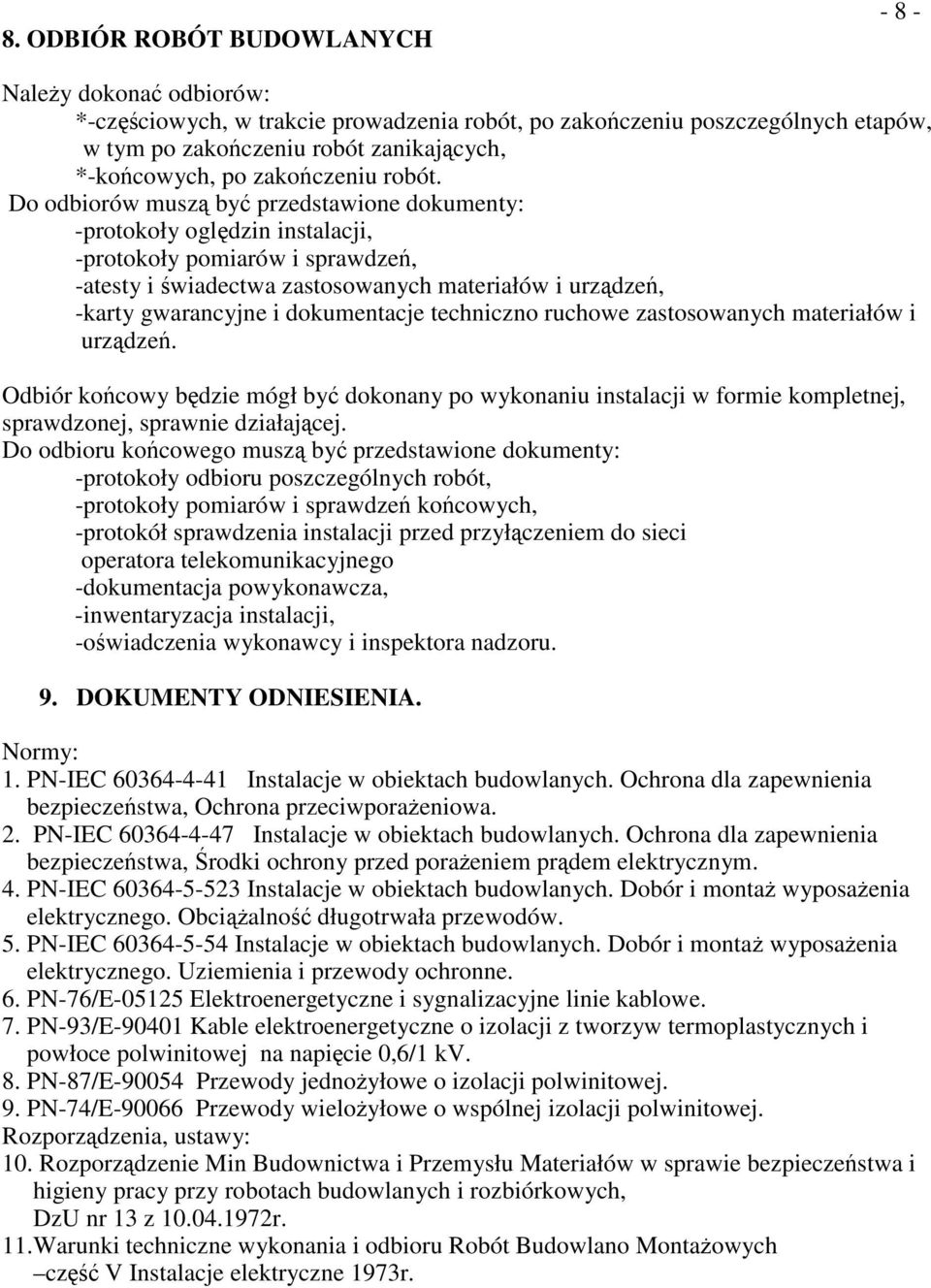

8 8. ODBIÓR ROBÓT BUDOWLANYCH Naley dokona odbiorów: *-czciowych, w trakcie prowadzenia robót, po zakoczeniu poszczególnych etapów, w tym po zakoczeniu robót zanikajcych, *-kocowych, po zakoczeniu robót. Do odbiorów musz by przedstawione dokumenty: -protokoły ogldzin instalacji, -protokoły pomiarów i sprawdze, -atesty i wiadectwa zastosowanych materiałów i urzdze, -karty gwarancyjne i dokumentacje techniczno ruchowe zastosowanych materiałów i urzdze. Odbiór kocowy bdzie mógł by dokonany po wykonaniu instalacji w formie kompletnej, sprawdzonej, sprawnie działajcej. Do odbioru kocowego musz by przedstawione dokumenty: -protokoły odbioru poszczególnych robót, -protokoły pomiarów i sprawdze kocowych, -protokół sprawdzenia instalacji przed przyłczeniem do sieci operatora telekomunikacyjnego -dokumentacja powykonawcza, -inwentaryzacja instalacji, -owiadczenia wykonawcy i inspektora nadzoru. 9. DOKUMENTY ODNIESIENIA. Normy: 1. PN-IEC 0--1 Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa, Ochrona przeciwporaeniowa. 2. PN-IEC 0--7 Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa, rodki ochrony przed poraeniem prdem elektrycznym.. PN-IEC Instalacje w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Obcialno długotrwała przewodów. 5. PN-IEC Instalacje w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Uziemienia i przewody ochronne.. PN-7/E Elektroenergetyczne i sygnalizacyjne linie kablowe. 7. PN-9/E-9001 Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce polwinitowej na napicie 0,/1 kv. 8. PN-87/E-9005 Przewody jednoyłowe o izolacji polwinitowej. 9. PN-7/E-900 Przewody wieloyłowe o wspólnej izolacji polwinitowej. Rozporzdzenia, ustawy: 10. Rozporzdzenie Min Budownictwa i Przemysłu Materiałów w sprawie bezpieczestwa i higieny pracy przy robotach budowlanych i rozbiórkowych, DzU nr 1 z r. 11.Warunki techniczne wykonania i odbioru Robót Budowlano Montaowych cz V Instalacje elektryczne 197r.
