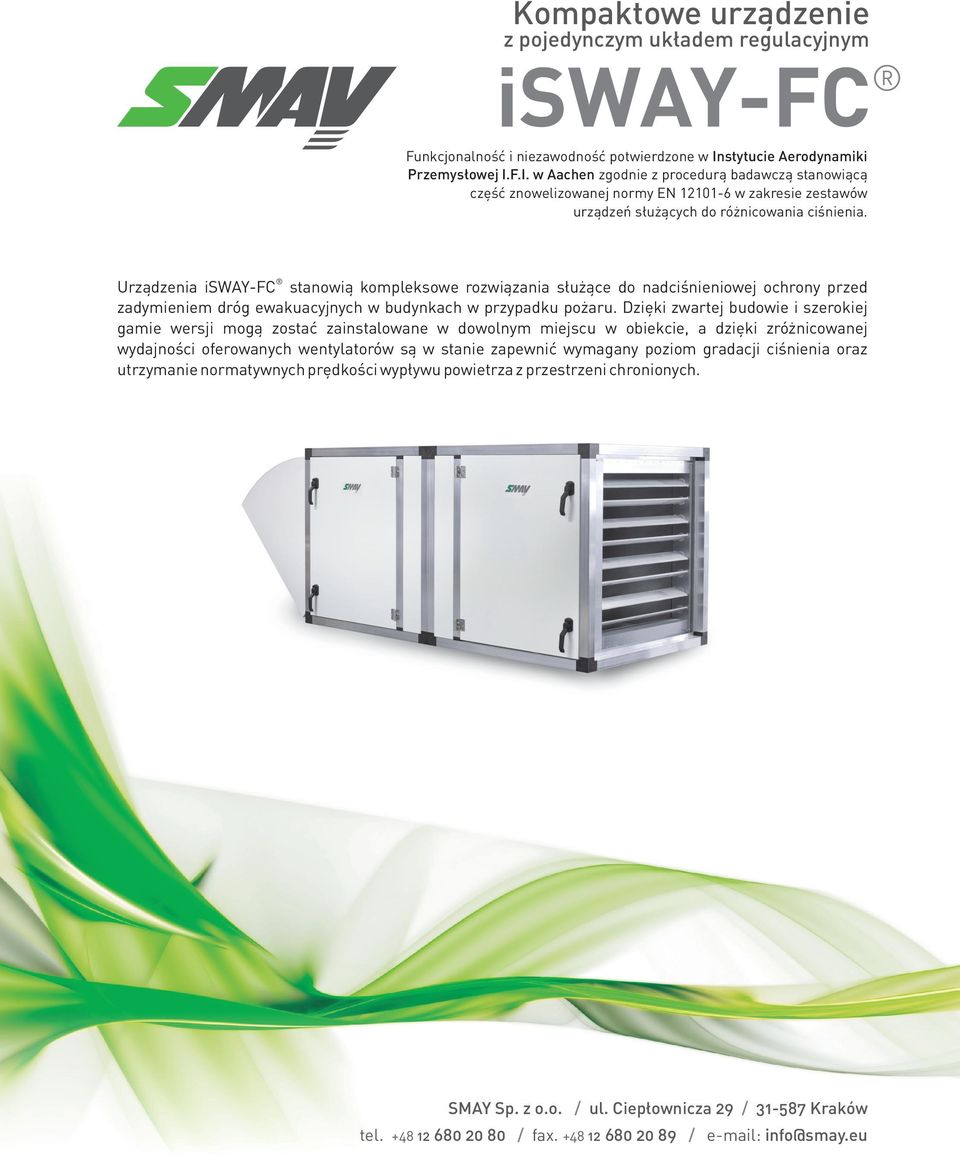

1 Kompaktowe urz¹dzenie z pojedynczym uk³adem regulacyjnym isway-fc Funkcjonalnoœæ i niezawodnoœæ potwierdzone w Instytucie Aerodynamiki Przemys³owej I.F.I. w Aachen zgodnie z procedur¹ badawcz¹ stanowi¹c¹ czêœæ znowelizowanej normy EN w zakresie zestawów urz¹dzeñ s³u ¹cych do ró nicowania ciœnienia. Urz¹dzenia isway-fc stanowi¹ kompleksowe rozwi¹zania s³u ¹ce do nadciœnieniowej ochrony przed zadymieniem dróg ewakuacyjnych w budynkach w przypadku po aru. Dziêki zwartej budowie i szerokiej gamie wersji mog¹ zostaæ zainstalowane w dowolnym miejscu w obiekcie, a dziêki zró nicowanej wydajnoœci oferowanych wentylatorów s¹ w stanie zapewniæ wymagany poziom gradacji ciœnienia oraz utrzymanie normatywnych prêdkoœci wyp³ywu powietrza z przestrzeni chronionych. SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

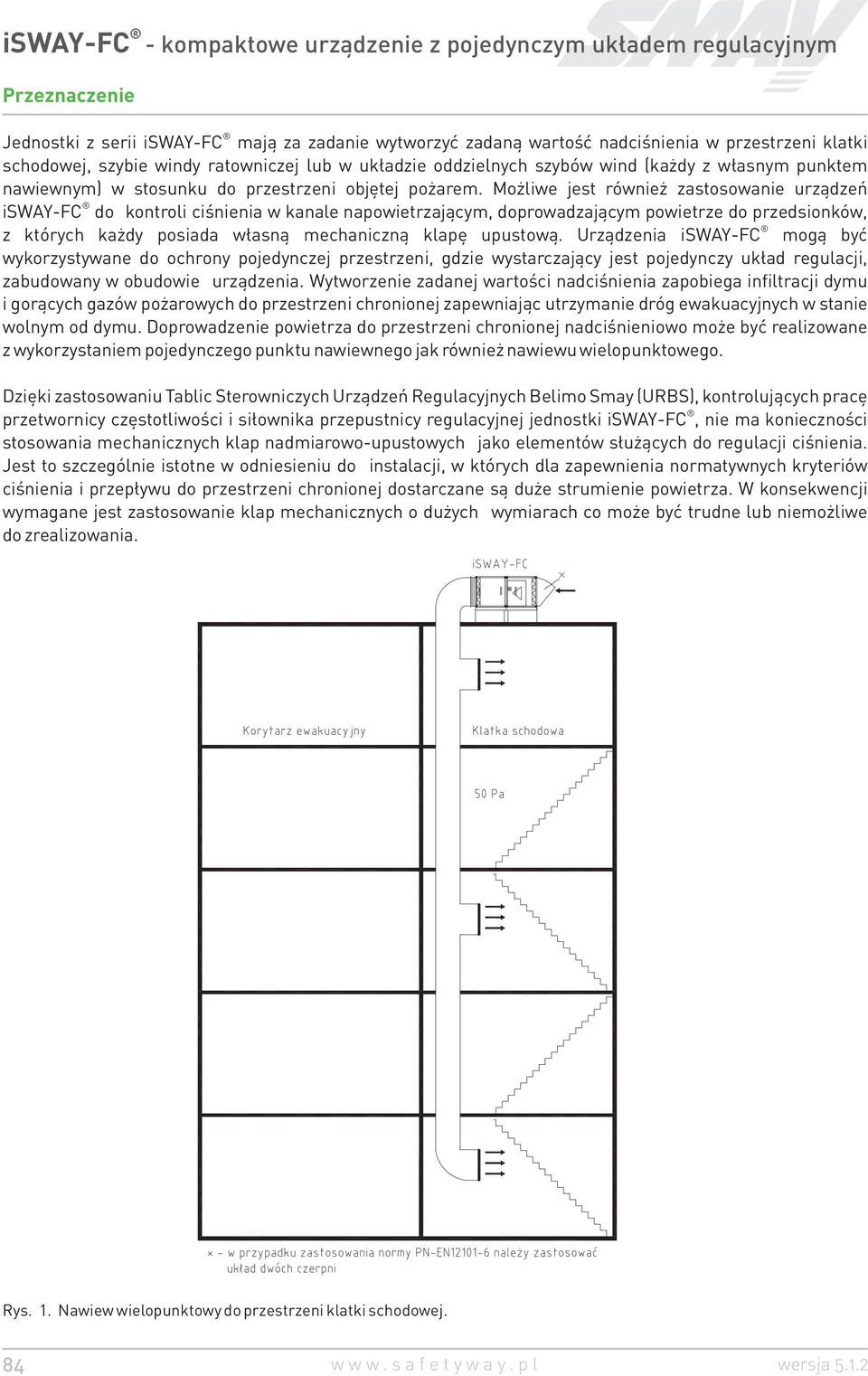

2 Przeznaczenie Jednostki z serii isway-fc maj¹ za zadanie wytworzyæ zadan¹ wartoœæ nadciœnienia w przestrzeni klatki schodowej, szybie windy ratowniczej lub w uk³adzie oddzielnych szybów wind (ka dy z w³asnym punktem nawiewnym) w stosunku do przestrzeni objêtej po arem. Mo liwe jest równie zastosowanie urz¹dzeñ isway-fc do kontroli ciœnienia w kanale napowietrzaj¹cym, doprowadzaj¹cym powietrze do przedsionków, z których ka dy posiada w³asn¹ mechaniczn¹ klapê upustow¹. Urz¹dzenia isway-fc mog¹ byæ wykorzystywane do ochrony pojedynczej przestrzeni, gdzie wystarczaj¹cy jest pojedynczy uk³ad regulacji, zabudowany w obudowie urz¹dzenia. Wytworzenie zadanej wartoœci nadciœnienia zapobiega infiltracji dymu i gor¹cych gazów po arowych do przestrzeni chronionej zapewniaj¹c utrzymanie dróg ewakuacyjnych w stanie wolnym od dymu. Doprowadzenie powietrza do przestrzeni chronionej nadciœnieniowo mo e byæ realizowane z wykorzystaniem pojedynczego punktu nawiewnego jak równie nawiewu wielopunktowego. Dziêki zastosowaniu Tablic Sterowniczych Urz¹dzeñ Regulacyjnych Belimo Smay (URBS), kontroluj¹cych pracê przetwornicy czêstotliwoœci i si³ownika przepustnicy regulacyjnej jednostki isway-fc, nie ma koniecznoœci stosowania mechanicznych klap nadmiarowo-upustowych jako elementów s³u ¹cych do regulacji ciœnienia. Jest to szczególnie istotne w odniesieniu do instalacji, w których dla zapewnienia normatywnych kryteriów ciœnienia i przep³ywu do przestrzeni chronionej dostarczane s¹ du e strumienie powietrza. W konsekwencji wymagane jest zastosowanie klap mechanicznych o du ych wymiarach co mo e byæ trudne lub niemo liwe do zrealizowania. Rys. 1. Nawiew wielopunktowy do przestrzeni klatki schodowej. 84

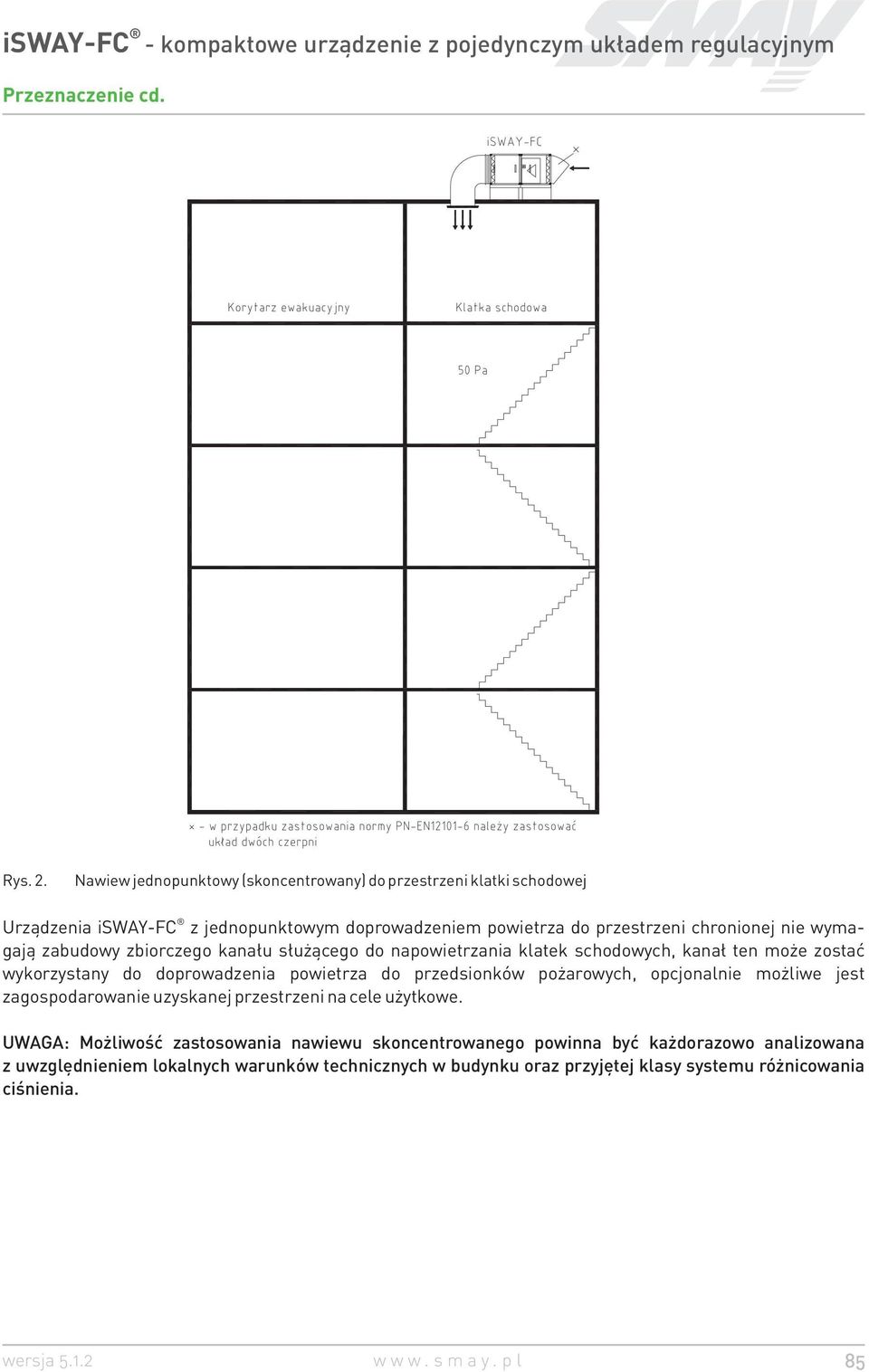

3 Przeznaczenie cd. Rys. 2. Nawiew jednopunktowy (skoncentrowany) do przestrzeni klatki schodowej Urz¹dzenia isway-fc z jednopunktowym doprowadzeniem powietrza do przestrzeni chronionej nie wymagaj¹ zabudowy zbiorczego kana³u s³u ¹cego do napowietrzania klatek schodowych, kana³ ten mo e zostaæ wykorzystany do doprowadzenia powietrza do przedsionków po arowych, opcjonalnie mo liwe jest zagospodarowanie uzyskanej przestrzeni na cele u ytkowe. UWAGA: Mo liwoœæ zastosowania nawiewu skoncentrowanego powinna byæ ka dorazowo analizowana z uwzglêdnieniem lokalnych warunków technicznych w budynku oraz przyjêtej klasy systemu ró nicowania ciœnienia. w w w.smay.pl 85

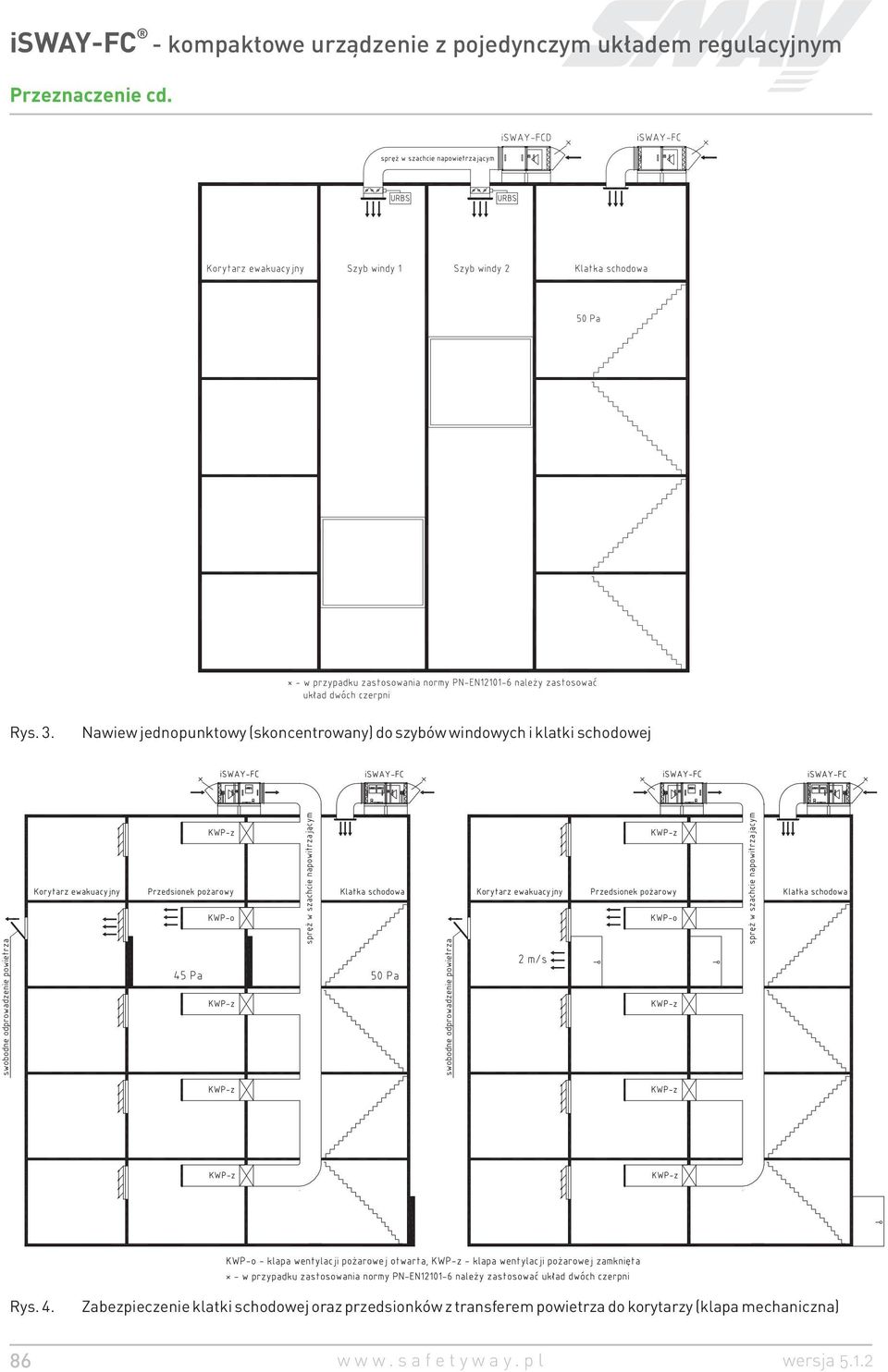

4 Przeznaczenie cd. Rys. 3. Nawiew jednopunktowy (skoncentrowany) do szybów windowych i klatki schodowej Rys. 4. Zabezpieczenie klatki schodowej oraz przedsionków z transferem powietrza do korytarzy (klapa mechaniczna) 86

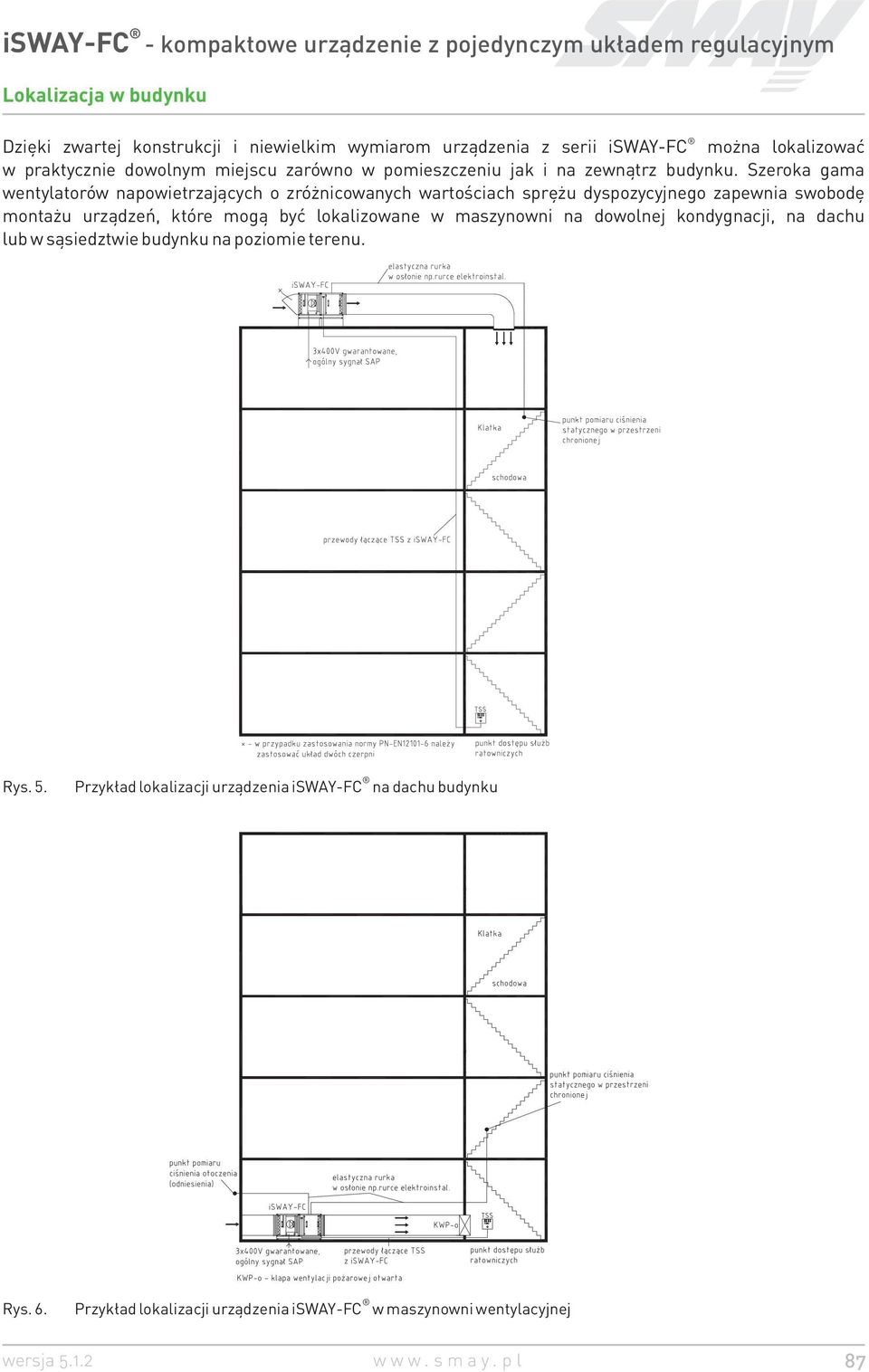

5 Lokalizacja w budynku Dziêki zwartej konstrukcji i niewielkim wymiarom urz¹dzenia z serii isway-fc mo na lokalizowaæ w praktycznie dowolnym miejscu zarówno w pomieszczeniu jak i na zewn¹trz budynku. Szeroka gama wentylatorów napowietrzaj¹cych o zró nicowanych wartoœciach sprê u dyspozycyjnego zapewnia swobodê monta u urz¹dzeñ, które mog¹ byæ lokalizowane w maszynowni na dowolnej kondygnacji, na dachu lub w s¹siedztwie budynku na poziomie terenu. Rys. 5. Przyk³ad lokalizacji urz¹dzenia isway-fc na dachu budynku Rys. 6. Przyk³ad lokalizacji urz¹dzenia isway-fc w maszynowni wentylacyjnej w w w.smay.pl 87

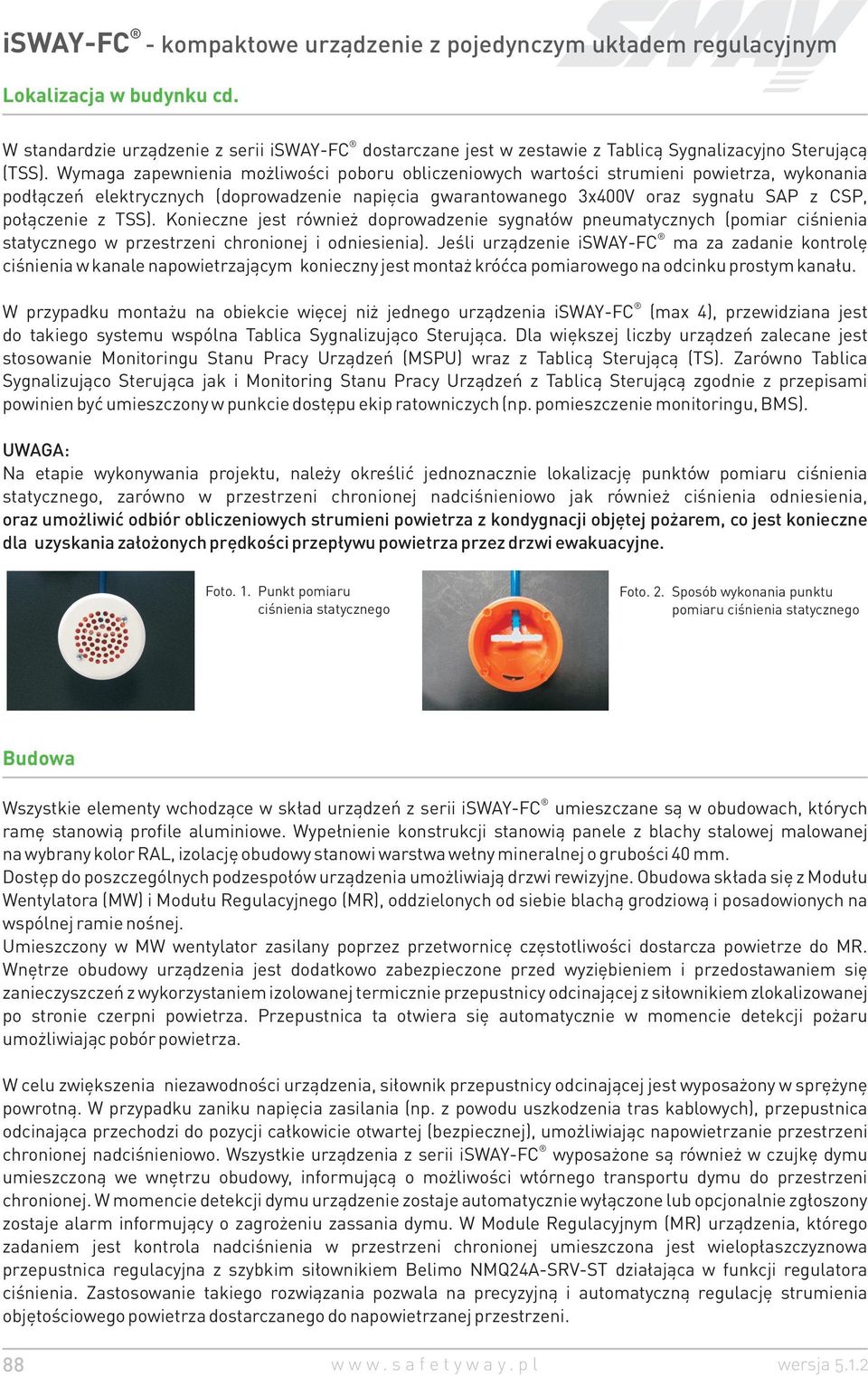

6 Lokalizacja w budynku cd. W standardzie urz¹dzenie z serii isway-fc dostarczane jest w zestawie z Tablic¹ Sygnalizacyjno Steruj¹c¹ (TSS). Wymaga zapewnienia mo liwoœci poboru obliczeniowych wartoœci strumieni powietrza, wykonania pod³¹czeñ elektrycznych (doprowadzenie napiêcia gwarantowanego 3x400V oraz sygna³u SAP z CSP, po³¹czenie z TSS). Konieczne jest równie doprowadzenie sygna³ów pneumatycznych (pomiar ciœnienia statycznego w przestrzeni chronionej i odniesienia). Jeœli urz¹dzenie isway-fc ma za zadanie kontrolê ciœnienia w kanale napowietrzaj¹cym konieczny jest monta króæca pomiarowego na odcinku prostym kana³u. W przypadku monta u na obiekcie wiêcej ni jednego urz¹dzenia isway-fc (max 4), przewidziana jest do takiego systemu wspólna Tablica Sygnalizuj¹co Steruj¹ca. Dla wiêkszej liczby urz¹dzeñ zalecane jest stosowanie Monitoringu Stanu Pracy Urz¹dzeñ (MSPU) wraz z Tablic¹ Steruj¹c¹ (TS). Zarówno Tablica Sygnalizuj¹co Steruj¹ca jak i Monitoring Stanu Pracy Urz¹dzeñ z Tablic¹ Steruj¹c¹ zgodnie z przepisami powinien byæ umieszczony w punkcie dostêpu ekip ratowniczych (np. pomieszczenie monitoringu, BMS). UWAGA: Na etapie wykonywania projektu, nale y okreœliæ jednoznacznie lokalizacjê punktów pomiaru ciœnienia statycznego, zarówno w przestrzeni chronionej nadciœnieniowo jak równie ciœnienia odniesienia, oraz umo liwiæ odbiór obliczeniowych strumieni powietrza z kondygnacji objêtej po arem, co jest konieczne dla uzyskania za³o onych prêdkoœci przep³ywu powietrza przez drzwi ewakuacyjne. Foto. 1. Punkt pomiaru ciœnienia statycznego Foto. 2. Sposób wykonania punktu pomiaru ciœnienia statycznego Budowa Wszystkie elementy wchodz¹ce w sk³ad urz¹dzeñ z serii isway-fc umieszczane s¹ w obudowach, których ramê stanowi¹ profile aluminiowe. Wype³nienie konstrukcji stanowi¹ panele z blachy stalowej malowanej na wybrany kolor RAL, izolacjê obudowy stanowi warstwa we³ny mineralnej o gruboœci 40 mm. Dostêp do poszczególnych podzespo³ów urz¹dzenia umo liwiaj¹ drzwi rewizyjne. Obudowa sk³ada siê z Modu³u Wentylatora (MW) i Modu³u Regulacyjnego (MR), oddzielonych od siebie blach¹ grodziow¹ i posadowionych na wspólnej ramie noœnej. Umieszczony w MW wentylator zasilany poprzez przetwornicê czêstotliwoœci dostarcza powietrze do MR. Wnêtrze obudowy urz¹dzenia jest dodatkowo zabezpieczone przed wyziêbieniem i przedostawaniem siê zanieczyszczeñ z wykorzystaniem izolowanej termicznie przepustnicy odcinaj¹cej z si³ownikiem zlokalizowanej po stronie czerpni powietrza. Przepustnica ta otwiera siê automatycznie w momencie detekcji po aru umo liwiaj¹c pobór powietrza. W celu zwiêkszenia niezawodnoœci urz¹dzenia, si³ownik przepustnicy odcinaj¹cej jest wyposa ony w sprê ynê powrotn¹. W przypadku zaniku napiêcia zasilania (np. z powodu uszkodzenia tras kablowych), przepustnica odcinaj¹ca przechodzi do pozycji ca³kowicie otwartej (bezpiecznej), umo liwiaj¹c napowietrzanie przestrzeni chronionej nadciœnieniowo. Wszystkie urz¹dzenia z serii isway-fc wyposa one s¹ równie w czujkê dymu umieszczon¹ we wnêtrzu obudowy, informuj¹c¹ o mo liwoœci wtórnego transportu dymu do przestrzeni chronionej. W momencie detekcji dymu urz¹dzenie zostaje automatycznie wy³¹czone lub opcjonalnie zg³oszony zostaje alarm informuj¹cy o zagro eniu zassania dymu. W Module Regulacyjnym (MR) urz¹dzenia, którego zadaniem jest kontrola nadciœnienia w przestrzeni chronionej umieszczona jest wielop³aszczyznowa przepustnica regulacyjna z szybkim si³ownikiem Belimo NMQ24A-SRV-ST dzia³aj¹ca w funkcji regulatora ciœnienia. Zastosowanie takiego rozwi¹zania pozwala na precyzyjn¹ i automatyczn¹ regulacjê strumienia objêtoœciowego powietrza dostarczanego do napowietrzanej przestrzeni. 88

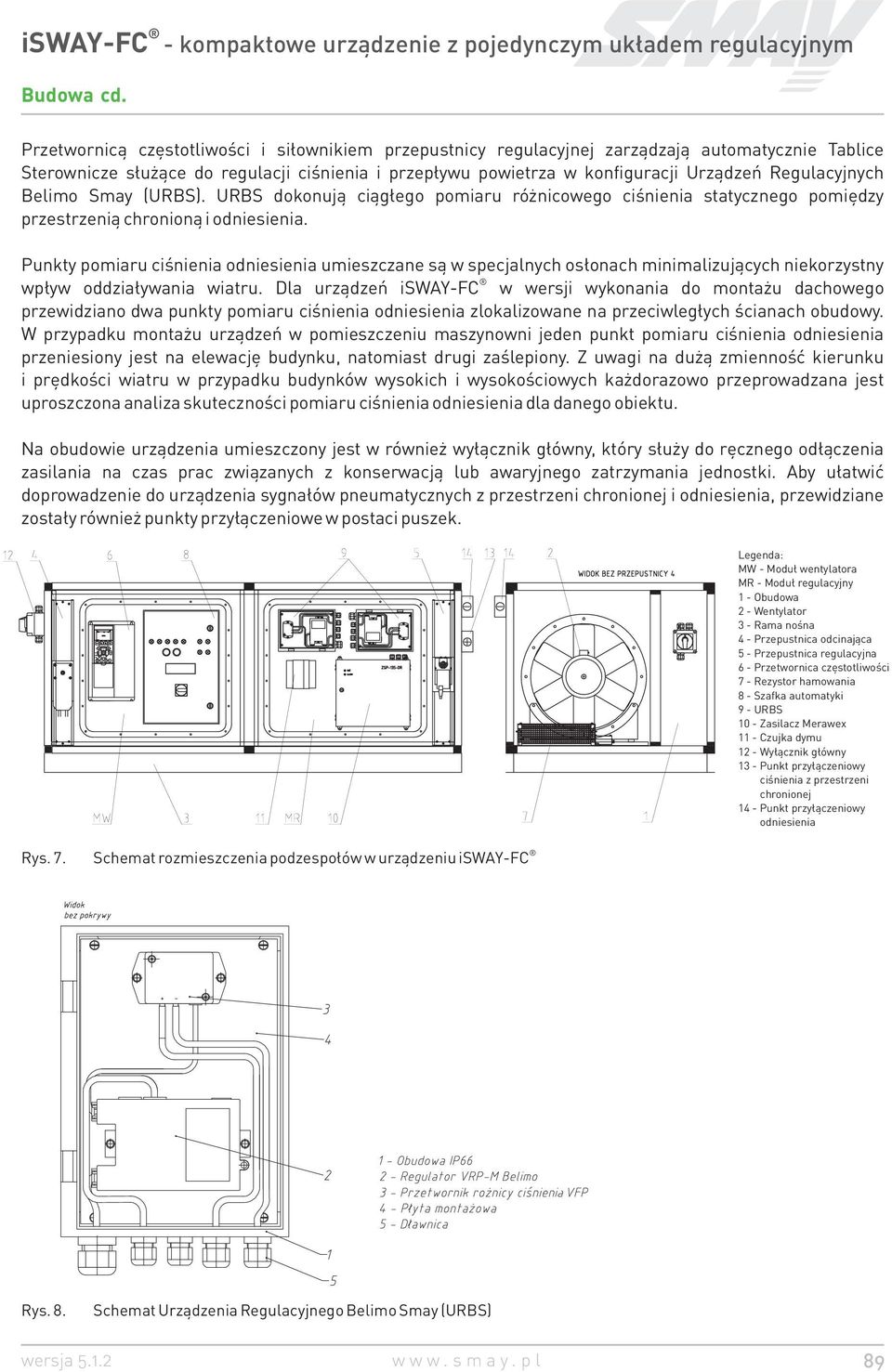

7 Budowa cd. Przetwornic¹ czêstotliwoœci i si³ownikiem przepustnicy regulacyjnej zarz¹dzaj¹ automatycznie Tablice Sterownicze s³u ¹ce do regulacji ciœnienia i przep³ywu powietrza w konfiguracji Urz¹dzeñ Regulacyjnych Belimo Smay (URBS). URBS dokonuj¹ ci¹g³ego pomiaru ró nicowego ciœnienia statycznego pomiêdzy przestrzeni¹ chronion¹ i odniesienia. Punkty pomiaru ciœnienia odniesienia umieszczane s¹ w specjalnych os³onach minimalizuj¹cych niekorzystny wp³yw oddzia³ywania wiatru. Dla urz¹dzeñ isway-fc w wersji wykonania do monta u dachowego przewidziano dwa punkty pomiaru ciœnienia odniesienia zlokalizowane na przeciwleg³ych œcianach obudowy. W przypadku monta u urz¹dzeñ w pomieszczeniu maszynowni jeden punkt pomiaru ciœnienia odniesienia przeniesiony jest na elewacjê budynku, natomiast drugi zaœlepiony. Z uwagi na du ¹ zmiennoœæ kierunku i prêdkoœci wiatru w przypadku budynków wysokich i wysokoœciowych ka dorazowo przeprowadzana jest uproszczona analiza skutecznoœci pomiaru ciœnienia odniesienia dla danego obiektu. Na obudowie urz¹dzenia umieszczony jest w równie wy³¹cznik g³ówny, który s³u y do rêcznego od³¹czenia zasilania na czas prac zwi¹zanych z konserwacj¹ lub awaryjnego zatrzymania jednostki. Aby u³atwiæ doprowadzenie do urz¹dzenia sygna³ów pneumatycznych z przestrzeni chronionej i odniesienia, przewidziane zosta³y równie punkty przy³¹czeniowe w postaci puszek. Legenda: MW - Modu³ wentylatora MR - Modu³ regulacyjny 1 - Obudowa 2 - Wentylator 3 - Rama noœna 4 - Przepustnica odcinaj¹ca 5 - Przepustnica regulacyjna 6 - Przetwornica czêstotliwoœci 7 - Rezystor hamowania 8 - Szafka automatyki 9 - URBS 10 - Zasilacz Merawex 11 - Czujka dymu 12 - Wy³¹cznik g³ówny 13 - Punkt przy³¹czeniowy ciœnienia z przestrzeni chronionej 14 - Punkt przy³¹czeniowy odniesienia Rys. 7. Schemat rozmieszczenia podzespo³ów w urz¹dzeniu isway-fc Rys. 8. Schemat Urz¹dzenia Regulacyjnego Belimo Smay (URBS) w w w.smay.pl 89

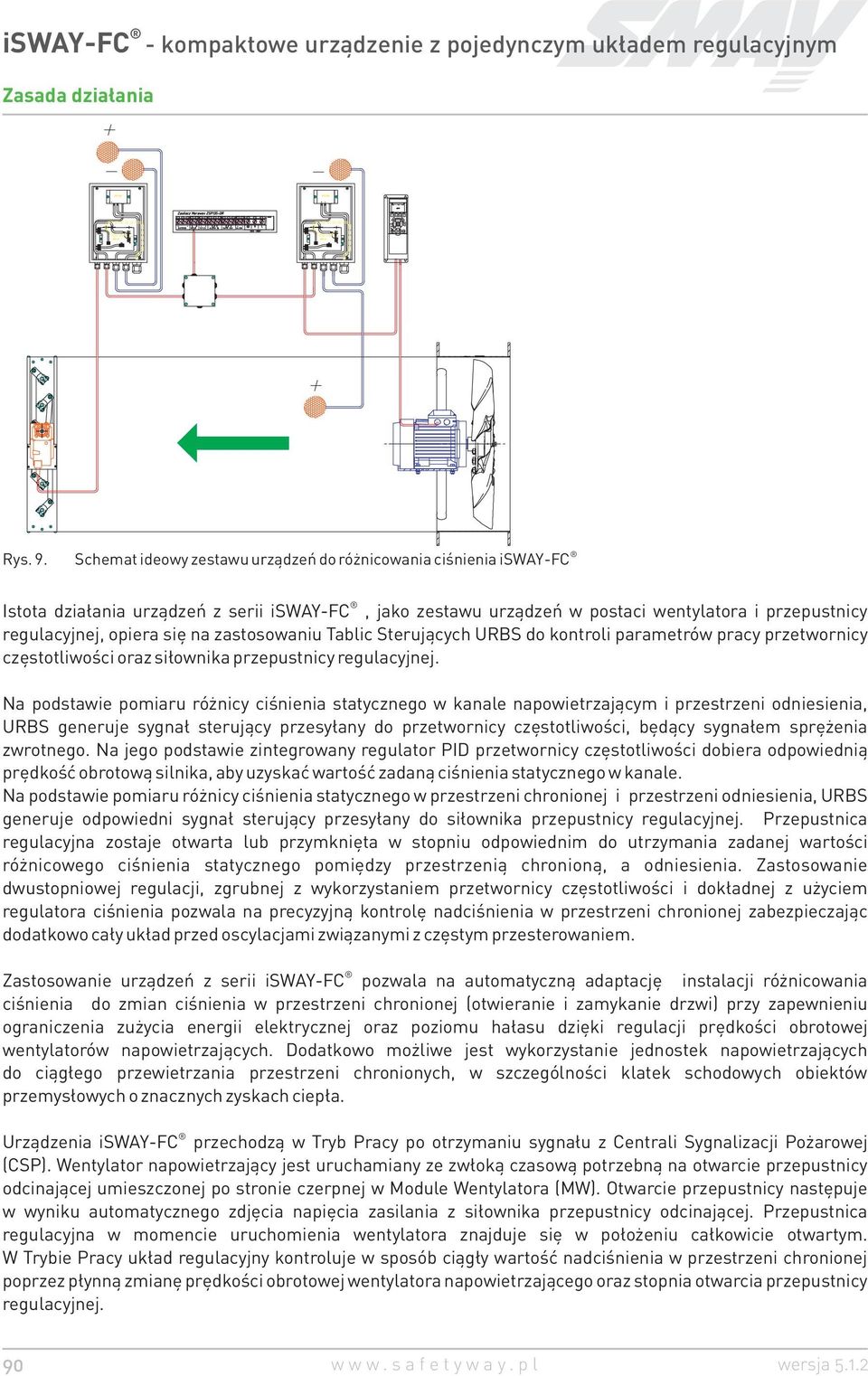

8 Zasada dzia³ania Rys. 9. Schemat ideowy zestawu urz¹dzeñ do ró nicowania ciœnienia isway-fc Istota dzia³ania urz¹dzeñ z serii isway-fc, jako zestawu urz¹dzeñ w postaci wentylatora i przepustnicy regulacyjnej, opiera siê na zastosowaniu Tablic Steruj¹cych URBS do kontroli parametrów pracy przetwornicy czêstotliwoœci oraz si³ownika przepustnicy regulacyjnej. Na podstawie pomiaru ró nicy ciœnienia statycznego w kanale napowietrzaj¹cym i przestrzeni odniesienia, URBS generuje sygna³ steruj¹cy przesy³any do przetwornicy czêstotliwoœci, bêd¹cy sygna³em sprê enia zwrotnego. Na jego podstawie zintegrowany regulator PID przetwornicy czêstotliwoœci dobiera odpowiedni¹ prêdkoœæ obrotow¹ silnika, aby uzyskaæ wartoœæ zadan¹ ciœnienia statycznego w kanale. Na podstawie pomiaru ró nicy ciœnienia statycznego w przestrzeni chronionej i przestrzeni odniesienia, URBS generuje odpowiedni sygna³ steruj¹cy przesy³any do si³ownika przepustnicy regulacyjnej. Przepustnica regulacyjna zostaje otwarta lub przymkniêta w stopniu odpowiednim do utrzymania zadanej wartoœci ró nicowego ciœnienia statycznego pomiêdzy przestrzeni¹ chronion¹, a odniesienia. Zastosowanie dwustopniowej regulacji, zgrubnej z wykorzystaniem przetwornicy czêstotliwoœci i dok³adnej z u yciem regulatora ciœnienia pozwala na precyzyjn¹ kontrolê nadciœnienia w przestrzeni chronionej zabezpieczaj¹c dodatkowo ca³y uk³ad przed oscylacjami zwi¹zanymi z czêstym przesterowaniem. Zastosowanie urz¹dzeñ z serii isway-fc pozwala na automatyczn¹ adaptacjê instalacji ró nicowania ciœnienia do zmian ciœnienia w przestrzeni chronionej (otwieranie i zamykanie drzwi) przy zapewnieniu ograniczenia zu ycia energii elektrycznej oraz poziomu ha³asu dziêki regulacji prêdkoœci obrotowej wentylatorów napowietrzaj¹cych. Dodatkowo mo liwe jest wykorzystanie jednostek napowietrzaj¹cych do ci¹g³ego przewietrzania przestrzeni chronionych, w szczególnoœci klatek schodowych obiektów przemys³owych o znacznych zyskach ciep³a. Urz¹dzenia isway-fc przechodz¹ w Tryb Pracy po otrzymaniu sygna³u z Centrali Sygnalizacji Po arowej (CSP). Wentylator napowietrzaj¹cy jest uruchamiany ze zw³ok¹ czasow¹ potrzebn¹ na otwarcie przepustnicy odcinaj¹cej umieszczonej po stronie czerpnej w Module Wentylatora (MW). Otwarcie przepustnicy nastêpuje w wyniku automatycznego zdjêcia napiêcia zasilania z si³ownika przepustnicy odcinaj¹cej. Przepustnica regulacyjna w momencie uruchomienia wentylatora znajduje siê w po³o eniu ca³kowicie otwartym. W Trybie Pracy uk³ad regulacyjny kontroluje w sposób ci¹g³y wartoœæ nadciœnienia w przestrzeni chronionej poprzez p³ynn¹ zmianê prêdkoœci obrotowej wentylatora napowietrzaj¹cego oraz stopnia otwarcia przepustnicy regulacyjnej. 90

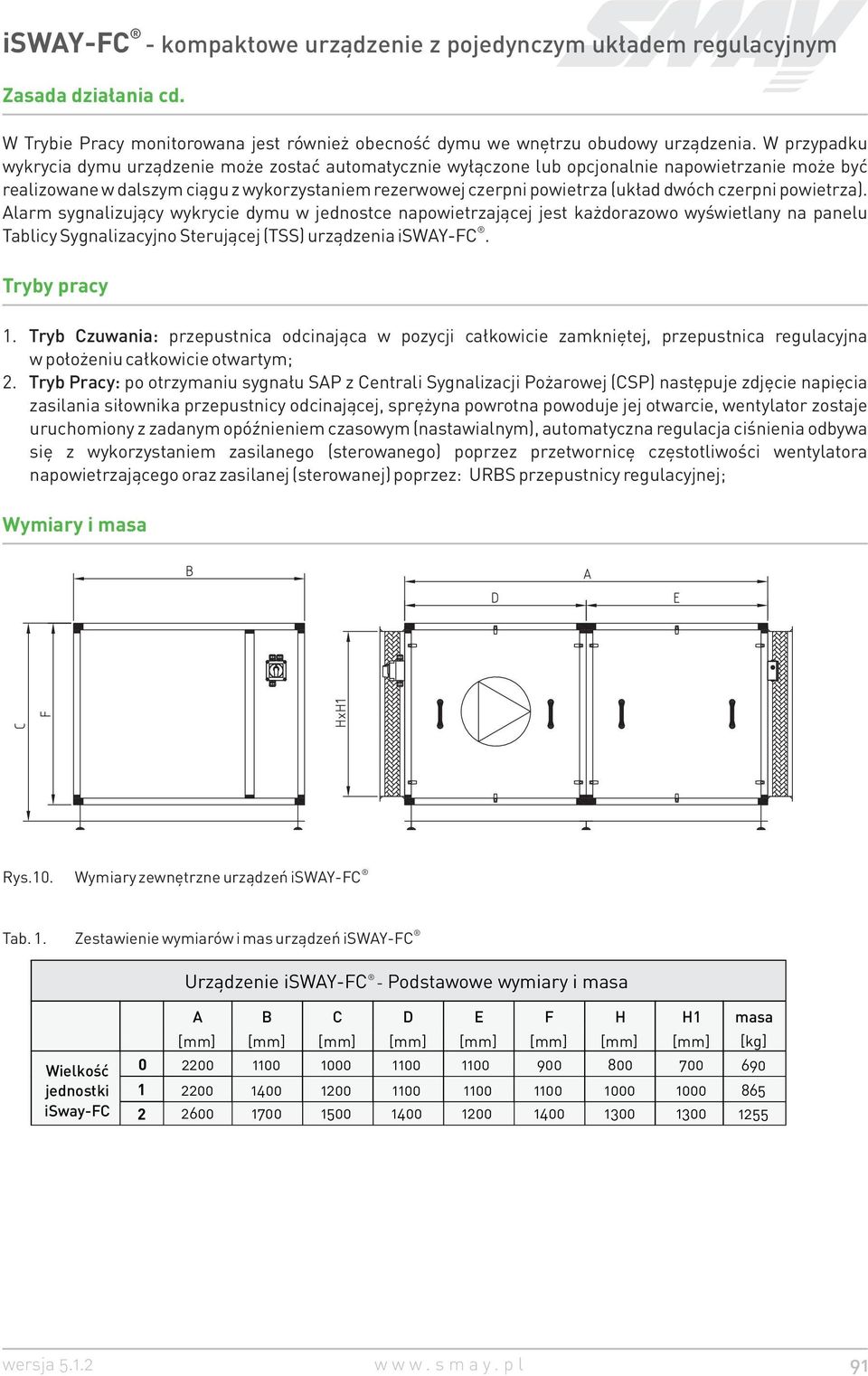

9 Zasada dzia³ania cd. W Trybie Pracy monitorowana jest równie obecnoœæ dymu we wnêtrzu obudowy urz¹dzenia. W przypadku wykrycia dymu urz¹dzenie mo e zostaæ automatycznie wy³¹czone lub opcjonalnie napowietrzanie mo e byæ realizowane w dalszym ci¹gu z wykorzystaniem rezerwowej czerpni powietrza (uk³ad dwóch czerpni powietrza). Alarm sygnalizuj¹cy wykrycie dymu w jednostce napowietrzaj¹cej jest ka dorazowo wyœwietlany na panelu Tablicy Sygnalizacyjno Steruj¹cej (TSS) urz¹dzenia isway-fc. Tryby pracy 1. Tryb Czuwania: przepustnica odcinaj¹ca w pozycji ca³kowicie zamkniêtej, przepustnica regulacyjna w po³o eniu ca³kowicie otwartym; 2. Tryb Pracy: po otrzymaniu sygna³u SAP z Centrali Sygnalizacji Po arowej (CSP) nastêpuje zdjêcie napiêcia zasilania si³ownika przepustnicy odcinaj¹cej, sprê yna powrotna powoduje jej otwarcie, wentylator zostaje uruchomiony z zadanym opóÿnieniem czasowym (nastawialnym), automatyczna regulacja ciœnienia odbywa siê z wykorzystaniem zasilanego (sterowanego) poprzez przetwornicê czêstotliwoœci wentylatora napowietrzaj¹cego oraz zasilanej (sterowanej) poprzez: URBS przepustnicy regulacyjnej; Wymiary i masa Rys.10. Wymiary zewnêtrzne urz¹dzeñ isway-fc Tab. 1. Zestawienie wymiarów i mas urz¹dzeñ isway-fc Urz¹dzenie isway-fc - Podstawowe wy miary i masa Wielkosc jednostki isway-fc A B [mm] [mm] C [mm] D [mm] E [mm] F [mm] H [mm] H1 [mm] masa [kg] w w w.smay.pl 91

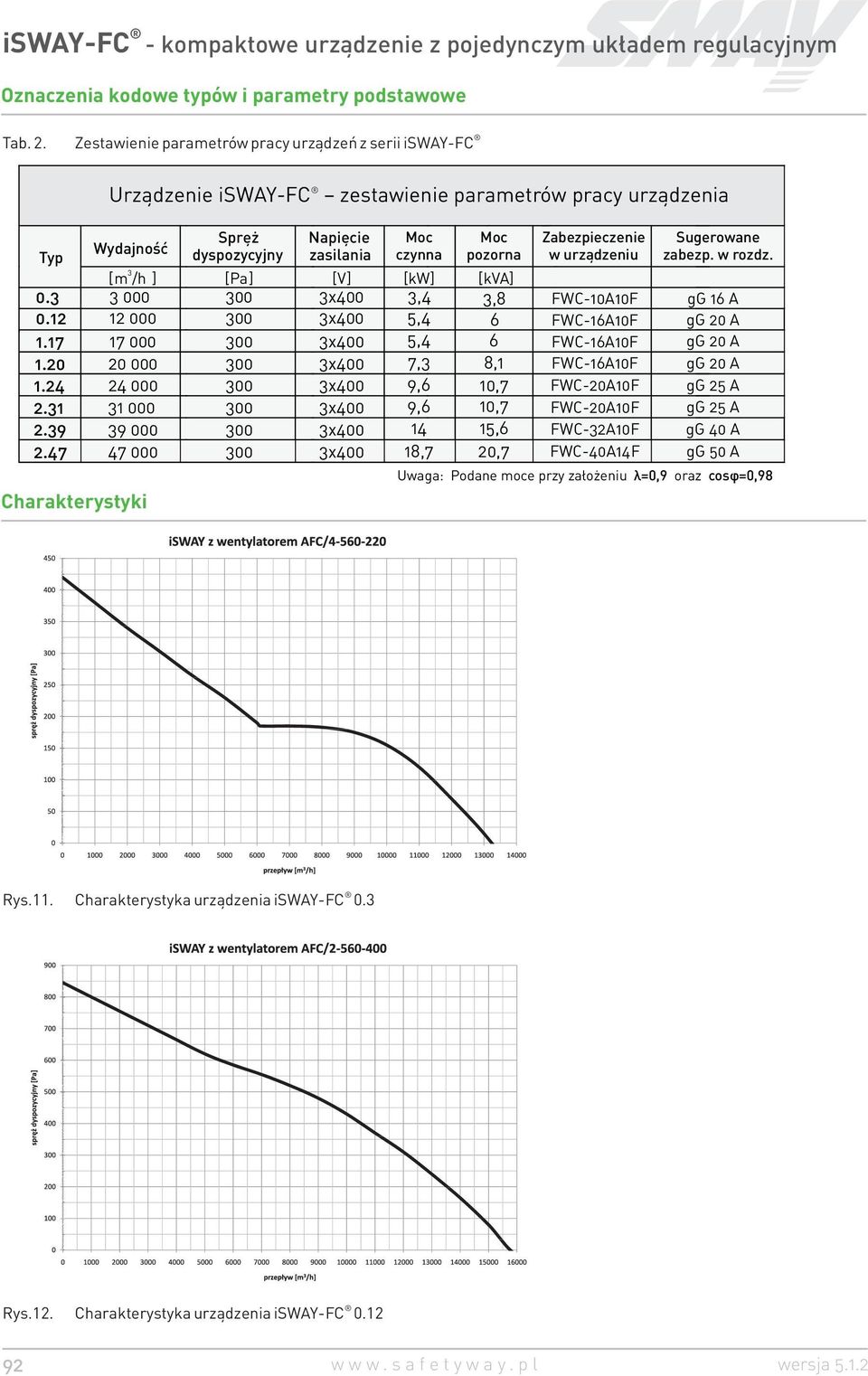

10 Oznaczenia kodowe typów i parametry podstawowe Tab. 2. Zestawienie parametrów pracy urz¹dzeñ z serii isway-fc Urz¹dzenie isway-fc zestawienie parametrów pracy urz¹dzenia Charakterystyki Sprê dyspozycyjny Napiêcie zasilania Typ Wydajnoœæ 3 [ m/h] [Pa] [V] x x x x x x x x400 Moc czynna [kw] 3,4 5,4 5,4 7,3 9,6 9, ,7 Moc pozorna [kva] 3, ,1 10,7 10,7 15,6 20,7 Zabezpieczenie w urz¹dzeniu FWC-10A10F FWC-16A10F FWC-16A10F FWC-16A10F FWC-20A10F FWC-20A10F FWC-32A10F FWC-40A14F Sugerowane zabezp. w rozdz. gg 16 A gg 20 A gg 20 A gg 20 A gg 25 A gg 25 A gg 40 A gg 50 A Uwaga: Podane moce przy za³o eniu ë=0,9 oraz cosö=0,98 Rys.11. Charakterystyka urz¹dzenia isway-fc 0.3 Rys.12. Charakterystyka urz¹dzenia isway-fc

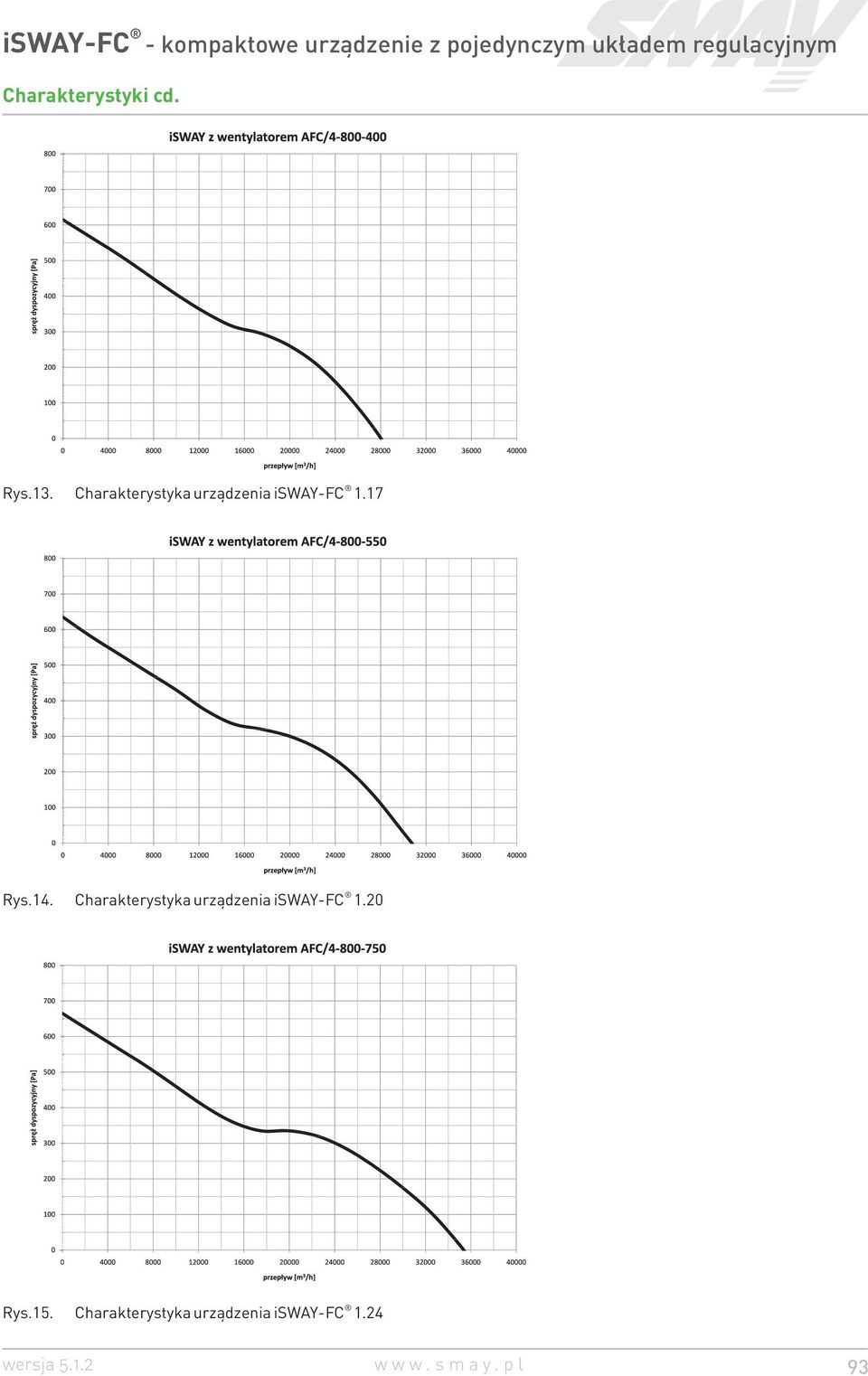

11 Charakterystyki cd. Rys.13. Charakterystyka urz¹dzenia isway-fc 1.17 Rys.14. Charakterystyka urz¹dzenia isway-fc 1.20 Rys.15. Charakterystyka urz¹dzenia isway-fc 1.24 w w w.smay.pl 93

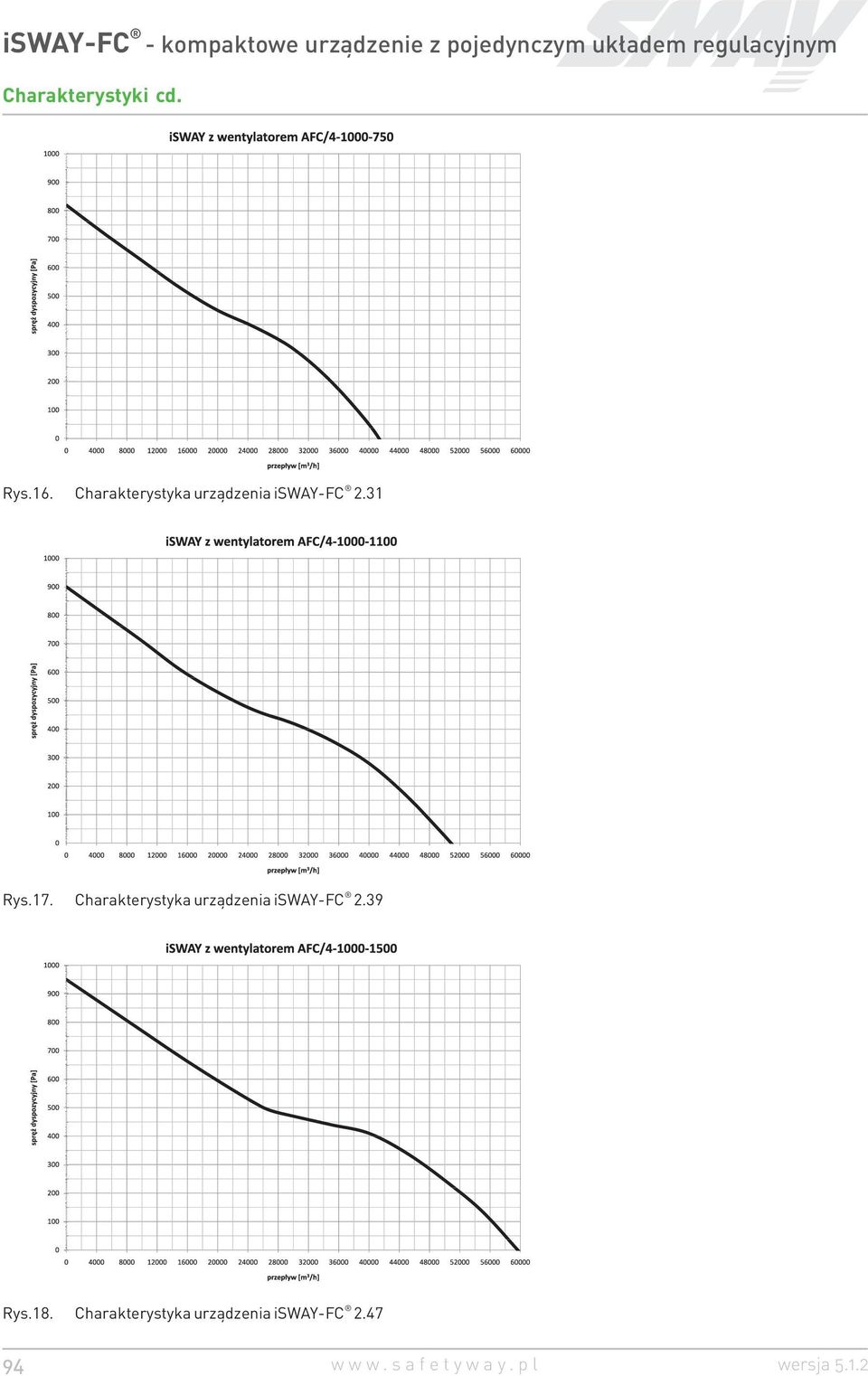

12 Charakterystyki cd. Rys.16. Charakterystyka urz¹dzenia isway-fc 2.31 Rys.17. Charakterystyka urz¹dzenia isway-fc 2.39 Rys.18. Charakterystyka urz¹dzenia isway-fc

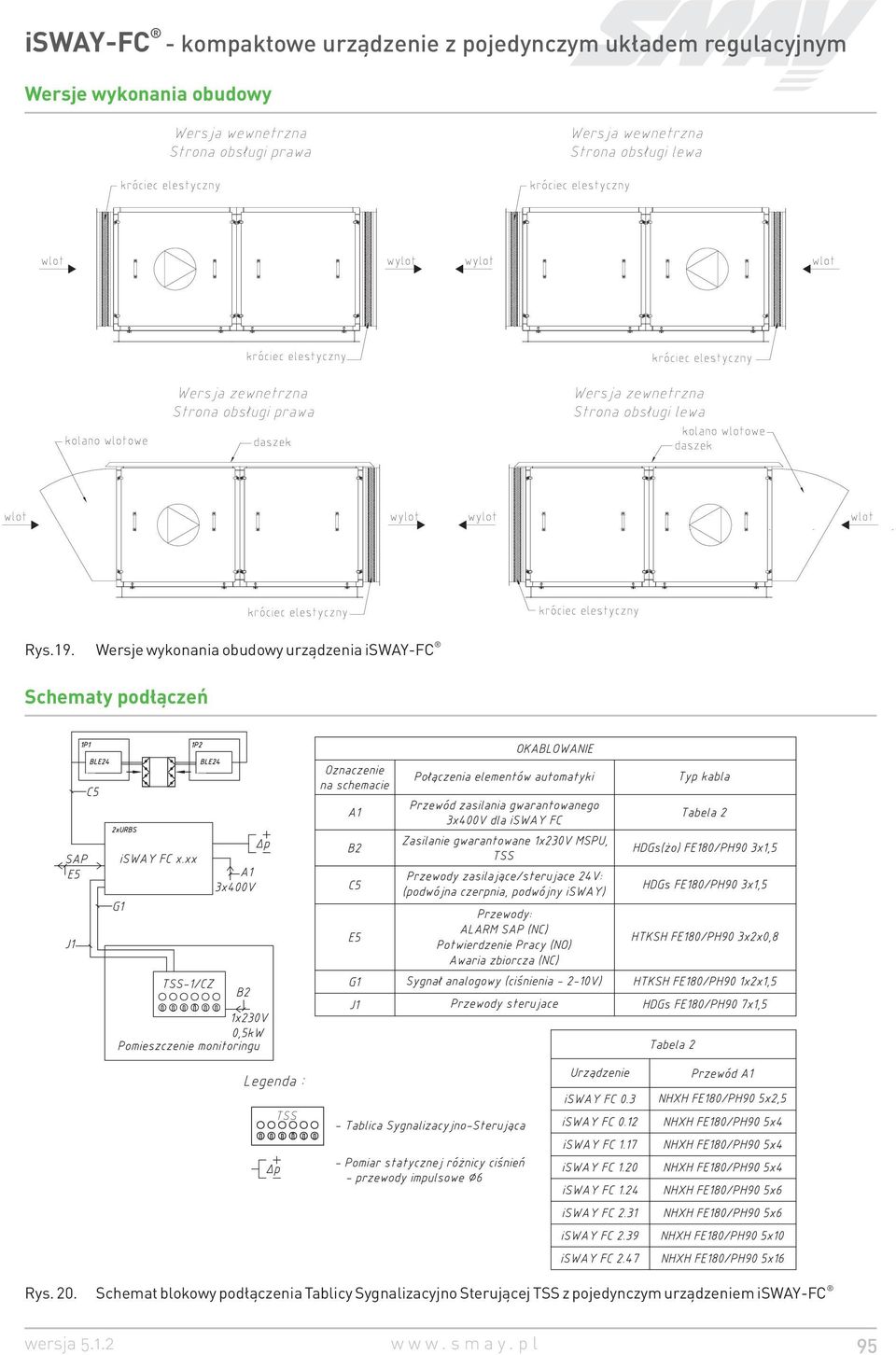

13 Wersje wykonania obudowy Rys.19. Wersje wykonania obudowy urz¹dzenia isway-fc Schematy pod³¹czeñ Rys. 20. Schemat blokowy pod³¹czenia Tablicy Sygnalizacyjno Steruj¹cej TSS z pojedynczym urz¹dzeniem isway-fc w w w.smay.pl 95

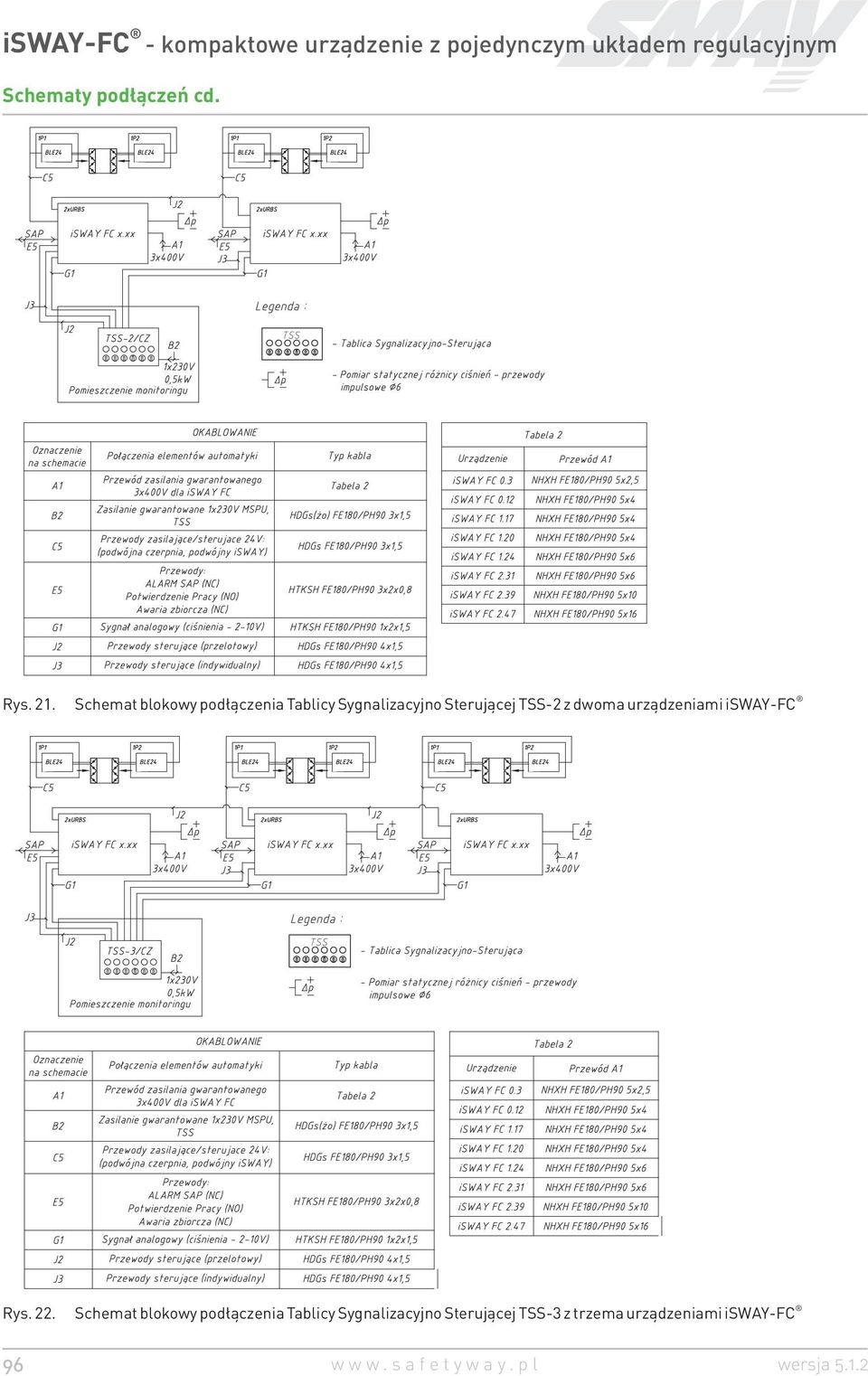

14 Schematy pod³¹czeñ cd. Rys. 21. Schemat blokowy pod³¹czenia Tablicy Sygnalizacyjno Steruj¹cej TSS-2 z dwoma urz¹dzeniami isway-fc Rys. 22. Schemat blokowy pod³¹czenia Tablicy Sygnalizacyjno Steruj¹cej TSS-3 z trzema urz¹dzeniami isway-fc 96

15 Schematy pod³¹czeñ cd. Rys. 23. Schemat blokowy pod³¹czenia Tablicy Sygnalizacyjno Steruj¹cej TSS-4 z czterema urz¹dzeniami isway-fc Istnieje mo liwoœæ pod³¹czenia ze sob¹ urz¹dzeñ serii isway-fc, isway-fcd oraz isway-fcr. Monta W przypadku posadowienia isway-fc na posadzce lub stopach betonowych (wersja dachowa lub wewnêtrzna) urz¹dzenie umieszcza siê na wibroizolatorach talerzowych. Jeœli urz¹dzenia posadowione s¹ na konstrukcji stalowej konieczne jest zastosowanie maty t³umi¹cej zapobiegaj¹cej przenoszeniu drgañ z ramy noœnej na elementy konstrukcji. W przypadku monta u urz¹dzeñ na dachu budynku zalecane jest wykorzystanie rozwi¹zania systemowego Big Foot umo liwiaj¹cego bezpieczne posadowienie, t³umienie drgañ oraz ³atwe wypoziomowanie ramy noœnej z wykorzystaniem zespo³u wolnostoj¹cych podpór bez naruszenia struktury pokrycia dachu. Rys. 24. Posadowienie na konstrukcji typu Big-Foot (monta na dachu) Rys. 25. Posadowienie na posadzce betonowej (monta wewn¹trz budynku) w w w.smay.pl 97

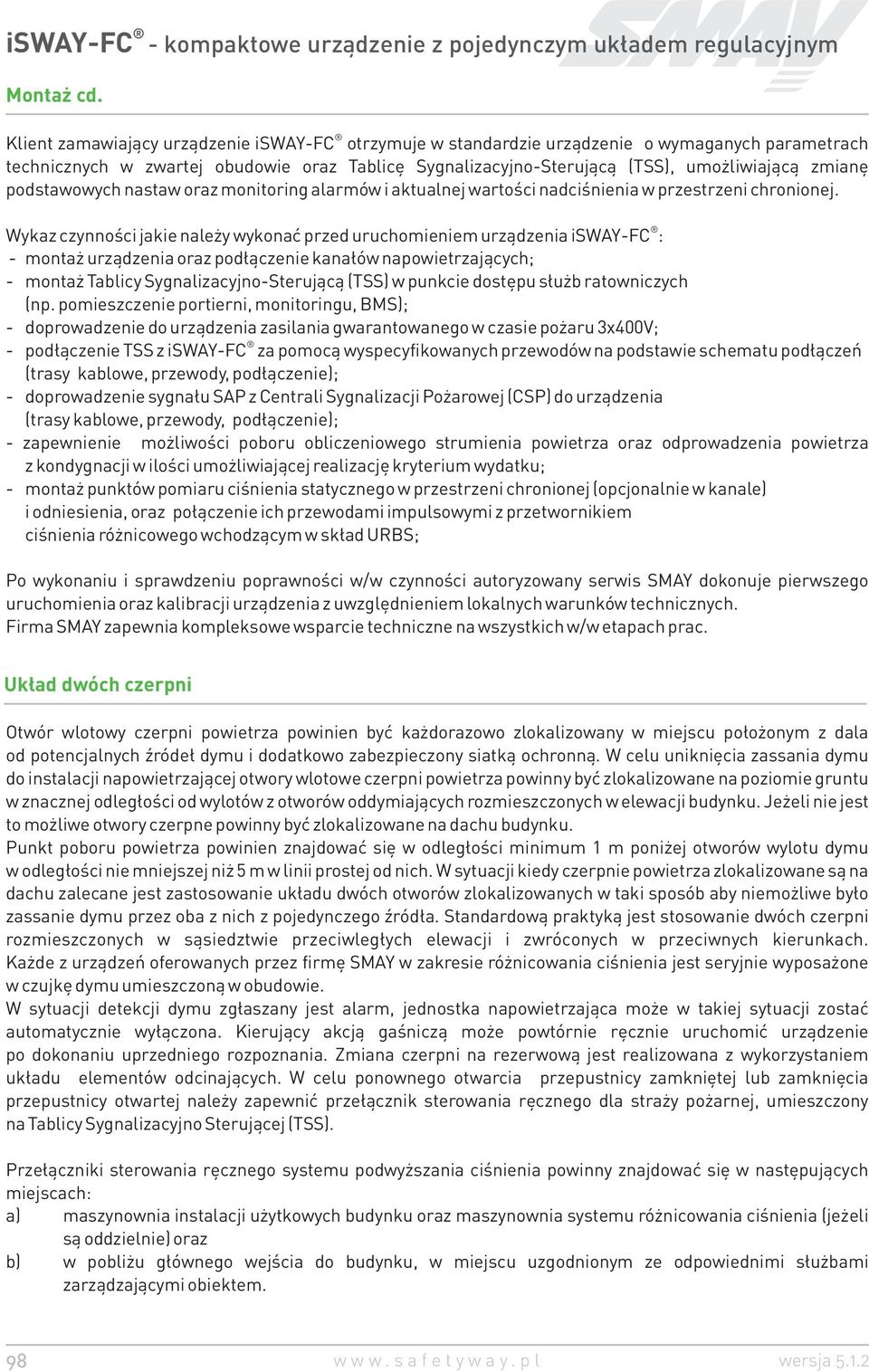

16 Monta cd. Klient zamawiaj¹cy urz¹dzenie isway-fc otrzymuje w standardzie urz¹dzenie o wymaganych parametrach technicznych w zwartej obudowie oraz Tablicê Sygnalizacyjno-Steruj¹c¹ (TSS), umo liwiaj¹c¹ zmianê podstawowych nastaw oraz monitoring alarmów i aktualnej wartoœci nadciœnienia w przestrzeni chronionej. Wykaz czynnoœci jakie nale y wykonaæ przed uruchomieniem urz¹dzenia isway-fc : - monta urz¹dzenia oraz pod³¹czenie kana³ów napowietrzaj¹cych; - monta Tablicy Sygnalizacyjno-Steruj¹c¹ (TSS) w punkcie dostêpu s³u b ratowniczych (np. pomieszczenie portierni, monitoringu, BMS); - doprowadzenie do urz¹dzenia zasilania gwarantowanego w czasie po aru 3x400V; - pod³¹czenie TSS z isway-fc za pomoc¹ wyspecyfikowanych przewodów na podstawie schematu pod³¹czeñ (trasy kablowe, przewody, pod³¹czenie); - doprowadzenie sygna³u SAP z Centrali Sygnalizacji Po arowej (CSP) do urz¹dzenia (trasy kablowe, przewody, pod³¹czenie); - zapewnienie mo liwoœci poboru obliczeniowego strumienia powietrza oraz odprowadzenia powietrza z kondygnacji w iloœci umo liwiaj¹cej realizacjê kryterium wydatku; - monta punktów pomiaru ciœnienia statycznego w przestrzeni chronionej (opcjonalnie w kanale) i odniesienia, oraz po³¹czenie ich przewodami impulsowymi z przetwornikiem ciœnienia ró nicowego wchodz¹cym w sk³ad URBS; Po wykonaniu i sprawdzeniu poprawnoœci w/w czynnoœci autoryzowany serwis SMAY dokonuje pierwszego uruchomienia oraz kalibracji urz¹dzenia z uwzglêdnieniem lokalnych warunków technicznych. Firma SMAY zapewnia kompleksowe wsparcie techniczne na wszystkich w/w etapach prac. Uk³ad dwóch czerpni Otwór wlotowy czerpni powietrza powinien byæ ka dorazowo zlokalizowany w miejscu po³o onym z dala od potencjalnych Ÿróde³ dymu i dodatkowo zabezpieczony siatk¹ ochronn¹. W celu unikniêcia zassania dymu do instalacji napowietrzaj¹cej otwory wlotowe czerpni powietrza powinny byæ zlokalizowane na poziomie gruntu w znacznej odleg³oœci od wylotów z otworów oddymiaj¹cych rozmieszczonych w elewacji budynku. Je eli nie jest to mo liwe otwory czerpne powinny byæ zlokalizowane na dachu budynku. Punkt poboru powietrza powinien znajdowaæ siê w odleg³oœci minimum 1 m poni ej otworów wylotu dymu w odleg³oœci nie mniejszej ni 5 m w linii prostej od nich. W sytuacji kiedy czerpnie powietrza zlokalizowane s¹ na dachu zalecane jest zastosowanie uk³adu dwóch otworów zlokalizowanych w taki sposób aby niemo liwe by³o zassanie dymu przez oba z nich z pojedynczego Ÿród³a. Standardow¹ praktyk¹ jest stosowanie dwóch czerpni rozmieszczonych w s¹siedztwie przeciwleg³ych elewacji i zwróconych w przeciwnych kierunkach. Ka de z urz¹dzeñ oferowanych przez firmê SMAY w zakresie ró nicowania ciœnienia jest seryjnie wyposa one w czujkê dymu umieszczon¹ w obudowie. W sytuacji detekcji dymu zg³aszany jest alarm, jednostka napowietrzaj¹ca mo e w takiej sytuacji zostaæ automatycznie wy³¹czona. Kieruj¹cy akcj¹ gaœnicz¹ mo e powtórnie rêcznie uruchomiæ urz¹dzenie po dokonaniu uprzedniego rozpoznania. Zmiana czerpni na rezerwow¹ jest realizowana z wykorzystaniem uk³adu elementów odcinaj¹cych. W celu ponownego otwarcia przepustnicy zamkniêtej lub zamkniêcia przepustnicy otwartej nale y zapewniæ prze³¹cznik sterowania rêcznego dla stra y po arnej, umieszczony na Tablicy Sygnalizacyjno Steruj¹cej (TSS). Prze³¹czniki sterowania rêcznego systemu podwy szania ciœnienia powinny znajdowaæ siê w nastêpuj¹cych miejscach: a) maszynownia instalacji u ytkowych budynku oraz maszynownia systemu ró nicowania ciœnienia (je eli s¹ oddzielnie) oraz b) w pobli u g³ównego wejœcia do budynku, w miejscu uzgodnionym ze odpowiednimi s³u bami zarz¹dzaj¹cymi obiektem. 98

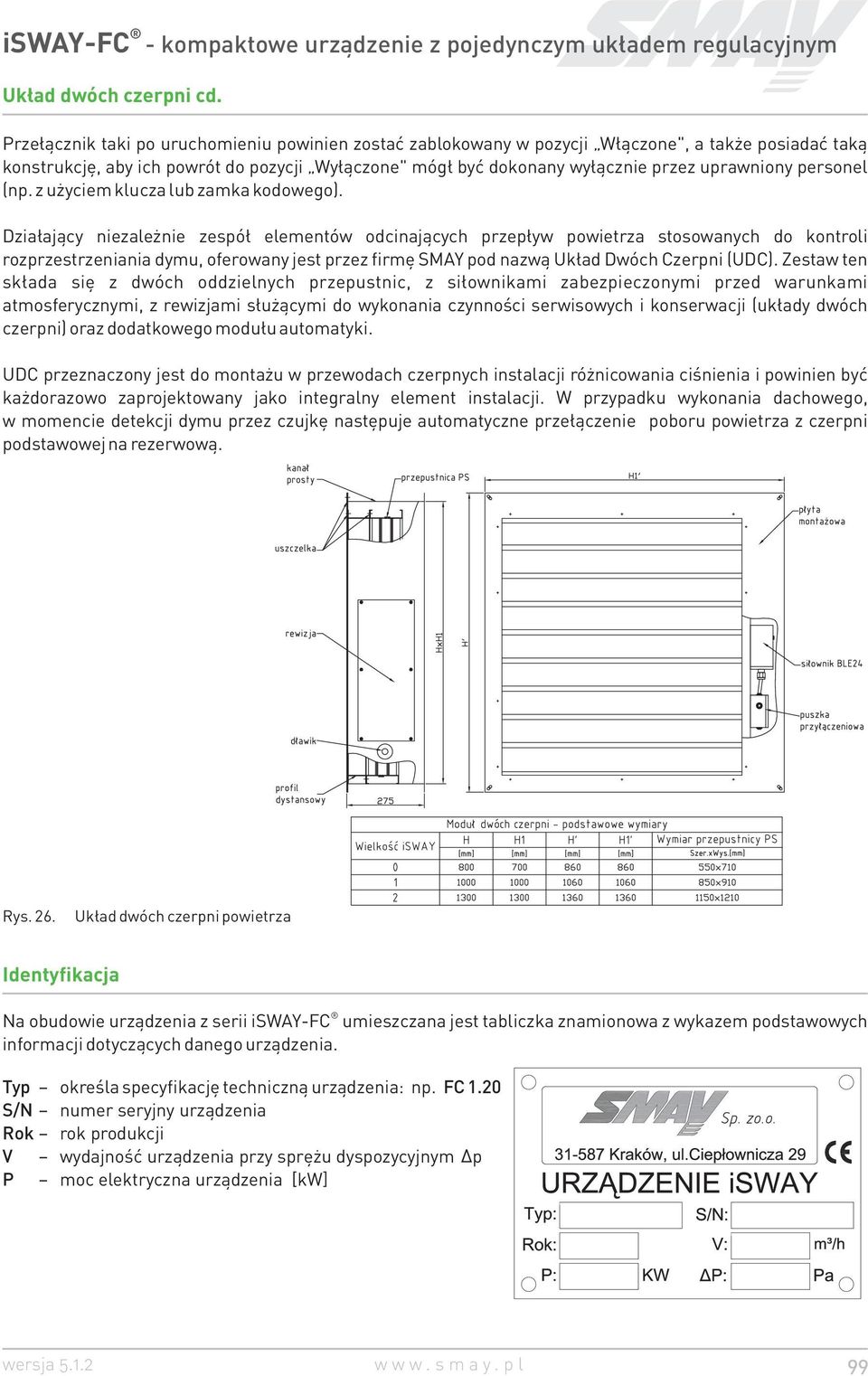

17 Uk³ad dwóch czerpni cd. Prze³¹cznik taki po uruchomieniu powinien zostaæ zablokowany w pozycji W³¹czone", a tak e posiadaæ tak¹ konstrukcjê, aby ich powrót do pozycji Wy³¹czone" móg³ byæ dokonany wy³¹cznie przez uprawniony personel (np. z u yciem klucza lub zamka kodowego). Dzia³aj¹cy niezale nie zespó³ elementów odcinaj¹cych przep³yw powietrza stosowanych do kontroli rozprzestrzeniania dymu, oferowany jest przez firmê SMAY pod nazw¹ Uk³ad Dwóch Czerpni (UDC). Zestaw ten sk³ada siê z dwóch oddzielnych przepustnic, z si³ownikami zabezpieczonymi przed warunkami atmosferycznymi, z rewizjami s³u ¹cymi do wykonania czynnoœci serwisowych i konserwacji (uk³ady dwóch czerpni) oraz dodatkowego modu³u automatyki. UDC przeznaczony jest do monta u w przewodach czerpnych instalacji ró nicowania ciœnienia i powinien byæ ka dorazowo zaprojektowany jako integralny element instalacji. W przypadku wykonania dachowego, w momencie detekcji dymu przez czujkê nastêpuje automatyczne prze³¹czenie poboru powietrza z czerpni podstawowej na rezerwow¹. Rys. 26. Uk³ad dwóch czerpni powietrza Identyfikacja Na obudowie urz¹dzenia z serii isway-fc umieszczana jest tabliczka znamionowa z wykazem podstawowych informacji dotycz¹cych danego urz¹dzenia. Typ okreœla specyfikacjê techniczn¹ urz¹dzenia: np. FC 1.20 S/N numer seryjny urz¹dzenia Rok rok produkcji V wydajnoœæ urz¹dzenia przy sprê u dyspozycyjnym p P moc elektryczna urz¹dzenia [kw] w w w.smay.pl 99

18 Akcesoria i sposób zamówienia Przy zamówieniu nale y podaæ informacje wed³ug poni szego sposobu: isway - <F> - < W >. < V > - <X><M><A> - <P>< RAL> Gdzie: <F> - typ urz¹dzenia: FC <W> - wielkoœæ urz¹dzenia: 0, 1 lub 2 <V> <X> <M> <A> - wydajnoœæ wentylatora przy sprê u dyspozycyjnym 300 Pa 3 3 wydajnoœæ 3000 m /h 3 12 wydajnoœæ m /h 3 17 wydajnoœæ m /h 3 20 wydajnoœæ m /h 3 24 wydajnoœæ m /h 3 31 wydajnoœæ m /h 3 39 wydajnoœæ m /h 3 47 wydajnoœæ m /h - strona obs³ugi R strona obs³ugi prawa L strona obs³ugi lewa - lokalizacja w budynku brak wewn¹trz budynku (wykonanie wewnêtrzne) O na zewn¹trz budynku (wykonanie dachowe) - rodzaj automatyki brak automatyka standardowa C automatyka przystosowana do obs³ugi uk³adu dwóch czerpni Y automatyka urz¹dzenia podstawowego Z automatyka urz¹dzenia rezerwowego S automatyka specjalna (wykonania specjalne inne ni wy ej) <P> - wykoñczenie: * brak stal ocynkowana SL stal lakierowana <RAL> - lakierowane proszkowo na kolor RAL (dla wykoñczenia SL) * wielkoœci opcjonalne ich brak spowoduje zastosowanie wartoœci domyœlnych Dodatkowe zasady zamawiania produktu: Zamawiaj¹c urz¹dzenie isway-fc konieczne jest podanie dodatkowo: obliczeniowej wartoœci nadciœnienia w przestrzeni chronionej (opcjonalnie ciœnienia w kanale napowietrzaj¹cym); sposobu monta u tj. posadzka, stopy betonowe, konstrukcja stalowa z uwzglêdnieniem lokalnych warunków technicznych w obiekcie; Przyk³ad zamówienia: isway FC 1.20 R O SL9010 obliczeniowa wartoœæ nadciœnienia w przestrzeni chronionej 50 Pa, lokalizacja na dachu p³askim na ramie monta owej UWAGA: Firma SMAY przy zamówieniu wiêcej ni czterech urz¹dzeñ isway-fc przeznaczonych do obs³ugi pojedynczego obiektu zaleca zastosowanie Monitoringu Stanów Pracy Urz¹dzeñ (MSPU) wraz z Tablic¹ Sygnalizuj¹c¹ (TS), pozwalaj¹cych na integracjê i centralny monitoring jednostek napowietrzaj¹cych
