1 Nawiewniki wirowe z ruchomymi kierownicami NSDZT Atest Higieniczny: HK/B/1121/02/2007 Nawiewniki NSDZT s¹ przeznaczone do zastosowañ w instalacjach wentylacyjnych nisko- i œredniociœnieniowych. Pozwalaj¹ na uzyskanie nawiewu wirowego. S¹ przeznaczone do pomieszczeñ o wysokoœci do 15 metrów. Konstrukcja nawiewnika umo liwia ustawienie indywidualnego k¹ta dla ka dej kierownicy. Ustawienia kierownic dokonuje siê rêcznie. Nawiewnik wirowy NSDZT z ruchomymi kierownicami ustawianymi rêcznie SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

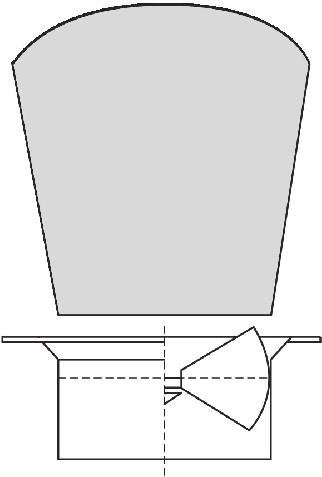

2 Nawiewniki NSDZT Wykonanie Nawiewniki NSDZT s¹ wyposa one w ruchome stalowe kierownice, ustawiane rêcznie w zakresie 0 (ca³kowite otwarcie) do 90 stopni (ca³kowite zamkniêcie). Ka da z kierownic jest ustawiana indywidualnie. Korpus nawiewnika wykonany jest z aluminium. Panel czo³owy standardowo jest okr¹g³y. Opcjonalnie NSDZT mo e byæ wykonany z kwadratowym panelem czo³owym 596x596 mm (w zakresie œrednic D mm). Ca³oœæ jest lakierowana proszkowo na kolor bia³y RAL9010. Na zamówienie mo liwe jest lakierowanie na inny kolor RAL. Sposób dystrybucji powietrza przy grzaniu lub ch³odzeniu Do nawiewu powietrzem ciep³ym zaleca siê ustawienie kierownic nawiewnika pod k¹tem 0 45 stopni. W przypadku nawiewu powietrzem ch³odnym zaleca siê ustawienie kierownic pod k¹tem stopni. ustawienie kierownic nawiew ogrzewanie nawiew ch³odzenie 90 ch³odzenie 45 grzanie 0 Monta Nawiewniki mo na montowaæ do skrzynki rozprê nej lub przewodu wentylacyjnego za pomoc¹ wkrêtów 5 rozmieszczonych wokó³ ko³nierza przy³¹czeniowego nawiewnika w podzia³ce nie wiêkszej ni co 125 mm. 116 wersja 5.2.7

3 Nawiewniki NSDZT Wymiary NSDZT NSDZT øn ød øn ød n n p p H H R R S S ød 1 ød 1 NSDZT 800 ød Wymiar nawiewnika NSDZT ød ød 1 H øn S R n p R S ød 1 H , Skrzynka rozprê na z przy³¹czem bocznym b Skrzynka rozprê na z przy³¹czem górnym g Wymiary skrzynki rozprê nej dla NSDZT ød C ødn ød H b H g wersja

4 Dobór NSDZT NSDZT 160 NSDZT 200 Pionowe zasiêgi maksymalne wyznaczone przy prêdkoœci koñcowej strugi powietrza 0,37 m/s i przy nawiewnie izotermicznym ( T = 0 K). W celu obliczenia pionowego zasiêgu maksymalnego dla T = 10 K (ogrzewanie) nale y pomno yæ wartoœæ zasiêgu izotermicznego przez wspó³czynnik 0, wersja 5.2.7

5 Dobór NSDZT NSDZT 250 NSDZT 315 Pionowe zasiêgi maksymalne wyznaczone przy prêdkoœci koñcowej strugi powietrza 0,37 m/s i przy nawiewnie izotermicznym ( T = 0 K). W celu obliczenia pionowego zasiêgu maksymalnego dla T = 10 K (ogrzewanie) nale y pomno yæ wartoœæ zasiêgu izotermicznego przez wspó³czynnik 0,25. wersja

6 Dobór NSDZT NSDZT 400 NSDZT 500 Pionowe zasiêgi maksymalne wyznaczone przy prêdkoœci koñcowej strugi powietrza 0,37 m/s i przy nawiewnie izotermicznym ( T = 0 K). W celu obliczenia pionowego zasiêgu maksymalnego dla T = 10 K (ogrzewanie) nale y pomno yæ wartoœæ zasiêgu izotermicznego przez wspó³czynnik 0, wersja 5.2.7

7 Dobór NSDZT NSDZT 630 NSDZT 800 Pionowe zasiêgi maksymalne wyznaczone przy prêdkoœci koñcowej strugi powietrza 0,37 m/s i przy nawiewnie izotermicznym ( T = 0 K). W celu obliczenia pionowego zasiêgu maksymalnego dla T = 10 K (ogrzewanie) nale y pomno yæ wartoœæ zasiêgu izotermicznego przez wspó³czynnik 0,25. wersja

8 Akcesoria i sposób zamówienia NSDZT Przy zamówieniu nale y podaæ informacje wed³ug poni szego sposobu: Gdzie: <S> <C> NSDZT- < S>< C > - < RAL > / < ADD> - œrednica nawiewnika: 160, 200, 250, 315, 400, 500, 630, 800 mm - panel czo³owy: brak brak panelu K panel kwadratowy 596x596mm (w zakresie œrednic ) <RAL> - kolor panelu czo³owego wg palety RAL (domyœlnie RAL9010) * <ADD> - w tym miejscu nale y okreœliæ akcesoria dodatkowe jak poni ej: Akcesoria ** Skrzynka rozprê na wg konfiguracji jak poni ej: <SR><I>-<H>-<K><D><R>: <I> - izolacja: brak = brak izolacji t = izolowana <H> - wysokoœæ skrzynki w mm * <K> - po³o enie króæca: b = boczne g = górne <D> - œrednica króæca przy³¹czeniowego w mm * <R> - przepustnica w króæcu przy³¹czeniowym: brak = brak przepustnicy, P = przepustnica z regulacj¹ z zewn¹trz skrzynki * wartoœci opcjonalne, w przypadku ich nie podania zostan¹ zastosowane wartoœci domyœlne ** wiêcej informacji o akcesoriach na stronie 233 Przyk³ad zamówienia: NSDZT-315 RAL9010 / SRt 280 b250p 122 wersja 5.2.7
