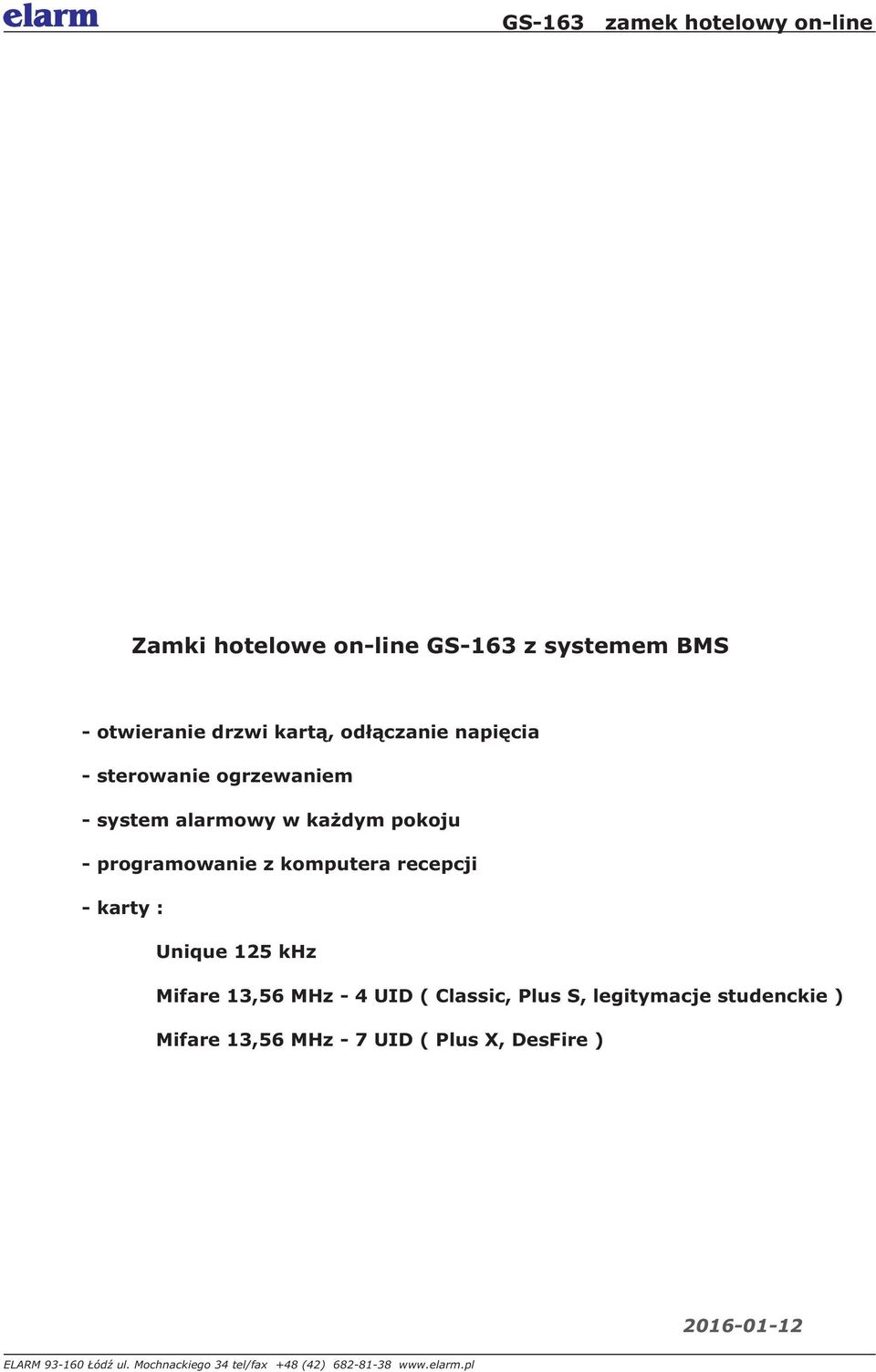

1 zamek hotelowy on-line Zamki hotelowe on-line z systemem BMS - otwieranie drzwi kart¹, od³¹czanie napiêcia - sterowanie ogrzewaniem - system alarmowy w ka dym pokoju - programowanie z komputera recepcji - karty : Unique 125 khz Mifare 13,56 MHz - 4 UID ( Classic, Plus S, legitymacje studenckie ) Mifare 13,56 MHz - 7 UID ( Plus X, DesFire )

2 zamek hotelowy on-line Komputer zainstalowany w recepcji pozwala na programowanie dostêpu do poszczególnych pomieszczeñ. Zamki pozwalaj¹ na jednozmianow¹ pracê recepcji - po zamontowaniu systemu "Samoobs³ugowa recepcja" Karta mo e otwieraæ wszystkie lub tylko wybrane pomieszczenia. Karty w programie komputerowym s¹ podzielone na: - karty goœci - karty personelu otwieraj¹ce grupy pomieszczeñ - karty master otwieraj¹ce awaryjnie wszystkie pomieszczenia Komputer odczytuje z pamiêci urz¹dzeñ zdarzenia i sporz¹dza raporty. Mo emy uzyskaæ informacjê - kto wchodzi³ do pomieszczenia (data, godzina) - które pomieszczenia otwiera³a osoba posiadaj¹ca kartê Przy komputerze jest zainstalowany administratora DS-4 pod³¹czany przez USB. Odczytuje numery kart i u³atwia programowanie dostêpu do poszczególnych pomieszczeñ. Komputer blokuje karty, którym skoñczy³ siê termin wa noœci. LAN DS-4 recepcja kart pokoje hotelowe LAN wejœcie do budynku magazyn kuchnia LAN GS-266 parking LAN GS-266 Urz¹dzenia systemu hotelowego s¹ podzielone na grupy sk³adaj¹ce siê z 8 sterowników i kontrolera W obudowie kontrolera jest zamontowany zasilacz z akumulatorem, wspólny dla tej grupy urz¹dzeñ. Akumulator w przypadku od³¹czenia zasilania pozwala przez kilka godzin otwieraæ drzwi kartami. Kontroler ma wbudowan¹ pamiêæ 8000 kart i przechowuje do 8000 zdarzeñ.

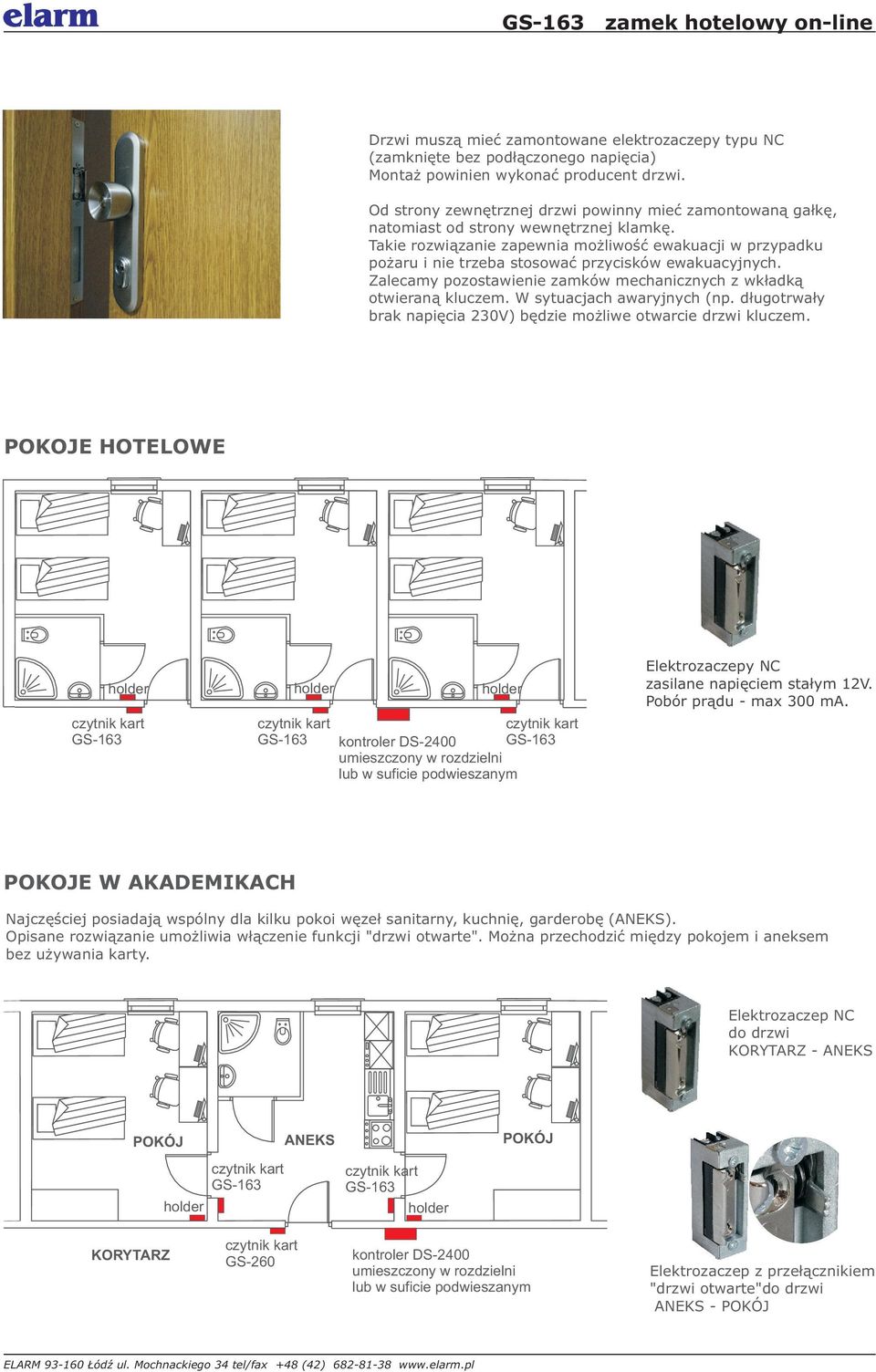

3 zamek hotelowy on-line Drzwi musz¹ mieæ zamontowane elektrozaczepy typu NC (zamkniête bez pod³¹czonego napiêcia) Monta powinien wykonaæ producent drzwi. Od strony zewnêtrznej drzwi powinny mieæ zamontowan¹ ga³kê, natomiast od strony wewnêtrznej klamkê. Takie rozwi¹zanie zapewnia mo liwoœæ ewakuacji w przypadku po aru i nie trzeba stosowaæ przycisków ewakuacyjnych. Zalecamy pozostawienie zamków mechanicznych z wk³adk¹ otwieran¹ kluczem. W sytuacjach awaryjnych (np. d³ugotrwa³y brak napiêcia ) bêdzie mo liwe otwarcie drzwi kluczem. POKOJE HOTELOWE kart kart kart kontroler umieszczony w rozdzielni lub w suficie podwieszanym Elektrozaczepy NC zasilane napiêciem sta³ym 12V. Pobór pr¹du - max 300 ma. POKOJE W AKADEMIKACH Najczêœciej posiadaj¹ wspólny dla kilku pokoi wêze³ sanitarny, kuchniê, garderobê (ANEKS). Opisane rozwi¹zanie umo liwia w³¹czenie funkcji "drzwi otwarte". Mo na przechodziæ miêdzy pokojem i aneksem bez u ywania karty. Elektrozaczep NC do drzwi KORYTARZ - ANEKS POKÓJ kart ANEKS kart POKÓJ KORYTARZ kart kontroler umieszczony w rozdzielni lub w suficie podwieszanym Elektrozaczep z prze³¹cznikiem "drzwi otwarte"do drzwi ANEKS - POKÓJ

4 zamek hotelowy on-line do kontrolera sterownik napiêcie wy³¹czalne sterowanie zaworem Danfos obudowy a i a elektrozaczep otwieranie drzwi kart¹ zbli eniow¹ - kart - wy³¹czanie energii - pomiar temperatury - w³¹czanie alarmu FUNKCJE DODATKOWE czujnik otwarcia okna ogranicza ogrzewanie i wy³¹cza klimatyzacjê gdy okno jest otwarte do kontrolera sterownik sterowanie klimatyzacj¹ czujka ruchu system alarmowy w ka dym pokoju uruchamiany po wyjêciu karty z a elektryczny zawór Danfos elektrozaczep - kart - wy³¹czanie energii - pomiar temperatury - w³¹czanie alarmu otwieranie drzwi kart¹ zbli eniow¹ Pokój mo na otworzyæ zbli aj¹c kartê do a umieszczonego na œcianie obok drzwi. Po wejœciu karta powinna byæ umieszczona w ze. W³¹czyæ energiê mo e jedynie karta, która otwiera drzwi. Na komputerze w recepcji zainstalowany jest program przy pomocy którego mo na zaprogramowaæ zamki. Program odczytuje numer karty po³o onej na u i poprzez sieæ komputerow¹ wpisuje do kontrolera informacjê, które pokoje ta karta ma otwieraæ. Komputer w recepcji pozwala na zdalne regulowanie temperatury w poszczególnych pokojach oraz sprawdzenie jaka jest aktualnie temperatura w ka dym pokoju. W oknach zamontowane s¹ czujniki otwarcia (kontaktrony). Je eli goœæ wychodz¹c z pokoju zostawi otwarte okno automatyka zmniejszy ogrzewanie lub klimatyzacjê i bêdzie utrzymywaæ w pokoju zadan¹ temperaturê. Je eli pokój nie jest wynajêty recepcjonistka mo e z komputera w recepcji uruchomiæ funkcjê "pokój wolny". W pokojach s¹ zainstalowane na instalacji C.O. elektryczne zawory Danfos Mo emy zaprogramowaæ temperaturê np. 10 C i uk³ad automatyki bêdzie tak¹ temperaturê utrzymywa³ aby w okresie silnych mrozów nie nast¹pi³o zamro enie instalacji. Po wyjêciu karty z a w pokoju w³¹cza sie automatycznie system alarmowy który powiadomi recepcjê o próbie w³amania.

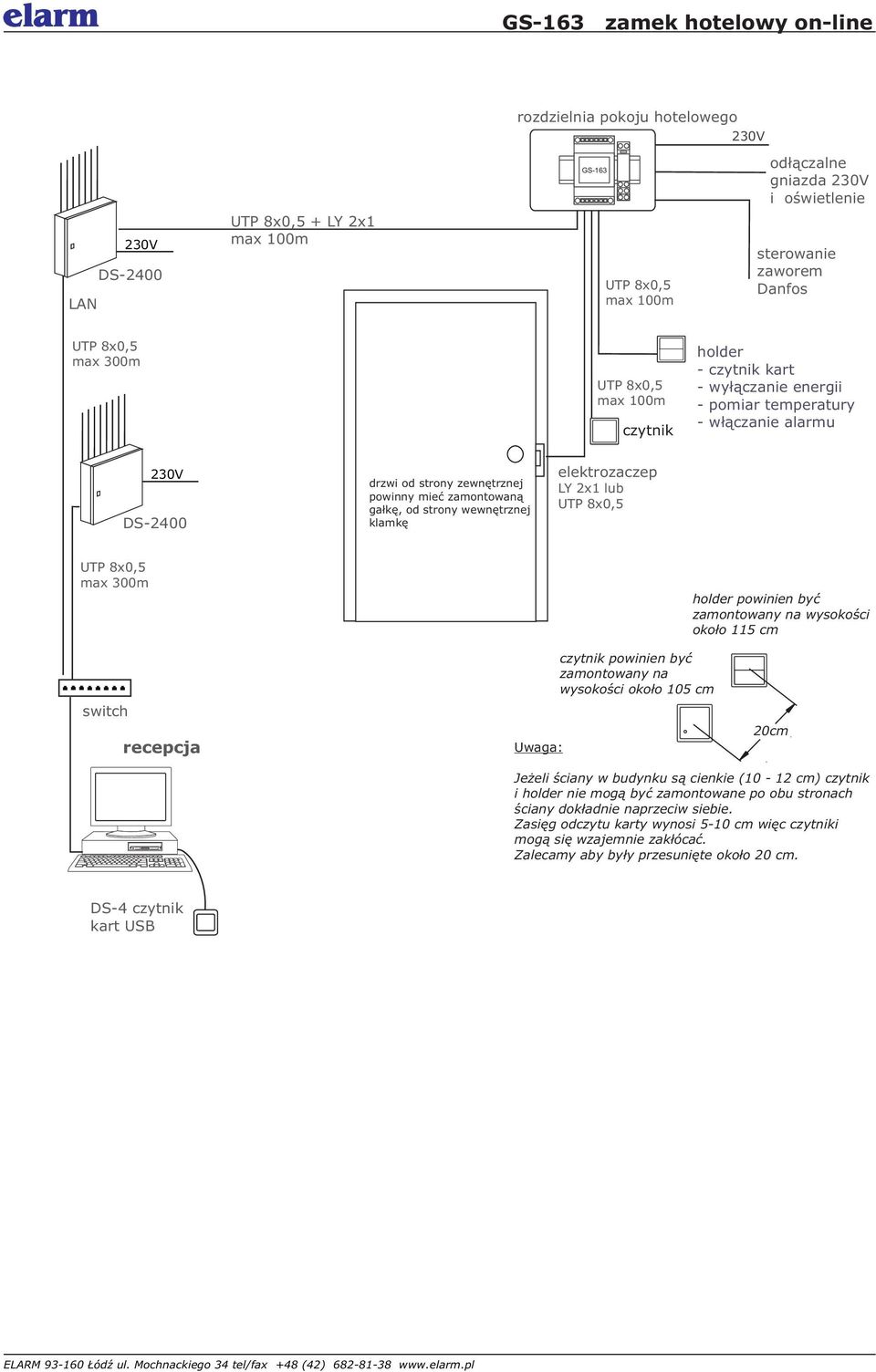

5 zamek hotelowy on-line rozdzielnia pokoju hotelowego od³¹czalne gniazda i oœwietlenie LAN + LY 2x1 max 100m max 100m sterowanie zaworem Danfos max 300m max 100m - kart - wy³¹czanie energii - pomiar temperatury - w³¹czanie alarmu drzwi od strony zewnêtrznej powinny mieæ zamontowan¹ ga³kê, od strony wewnêtrznej klamkê elektrozaczep LY 2x1 lub max 300m powinien byæ zamontowany na wysokoœci oko³o 115 cm switch recepcja Uwaga: powinien byæ zamontowany na wysokoœci oko³o 105 cm 20cm Je eli œciany w budynku s¹ cienkie (10-12 cm) i nie mog¹ byæ zamontowane po obu stronach œciany dok³adnie naprzeciw siebie. Zasiêg odczytu karty wynosi 5-10 cm wiêc i mog¹ siê wzajemnie zak³ócaæ. Zalecamy aby by³y przesuniête oko³o 20 cm. DS-4 kart USB

6 zamek hotelowy on-line rozdzielnia pokoju hotelowego sterownik przekaÿnik przekaÿnik GS 163 zasilacz elektroz 24V LYY 2x0,5 czujnik otwarcia LYY 2x1 LYY 3x0,5 1modu³ czujka elektrozaczep LYY 2 x 0,75 kat.5 kat.5 kat.5 max 100m kat.5 max 300m kat.5 max 300m kat.5 max 300m switch recepcja powinien byæ zamontowany na wysokoœci oko³o 105 cm powinien byæ zamontowany na wysokoœci oko³o 115 cm 20cm Uwaga: DS-4 kart USB komputer lub serwer wyposa ony w dwie karty sieciowe Je eli œciany w budynku s¹ cienkie (10-12 cm) i nie mog¹ byæ zamontowane po obu stronach œciany dok³adnie naprzeciw siebie. Zasiêg odczytu karty wynosi 5-10 cm wiêc i mog¹ siê wzajemnie zak³ócaæ. Zalecamy aby by³y przesuniête oko³o 20 cm.

7 zamek hotelowy on-line + POD CZENIE STANDARDOWE szyna DIN wg normy: EN60715 NO COM - od³¹czane WY CZANIE ODBIORNIKÓW > 2,5 KW + szyna DIN wg normy: EN60715 dodatkowy przekaÿnik lub stycznik z cewk¹ COM STEROWANIE KLIMATYZACJ + + klimatyzacjê mo na uruchomiæ gdy: szyna DIN wg normy: EN karta jest w³o ona do a - okna s¹ zamkniête NO COM kontaktron sygnalizacja otwartego okna STEROWANIE OGRZEWANIEM POKOJU + + zawór "Danfos" szyna DIN wg normy: EN60715 TRAFO 230/24V ~ 10W 24V~ kontaktron sygnalizacja otwartego okna ALARM czujka wykrywaj¹ca ruch

8 zamek hotelowy on-line sterownik - modu³ sterownika przekaÿnik od³¹czaj¹cy napiêcie / sterownik powinien byæ zamontowany w rozdzielni pokoju wielkoœæ rozdzielni zale na od iloœci modu³ów Kontroler dla 8 pokoi hotelowych z zasilaczem i akumulatorem, podtrzymuj¹cym dzia³anie zamków po wy³¹czeniu zasilania. Powinien byæ zamontowany w korytarzu lub pomieszczeniu technicznym. Wymaga pod³¹czenia do sieci komputerowej i zasilania. Zawór elektryczny zamontowany na grzejniku lub rurze zasilaj¹cej kilka grzejników.

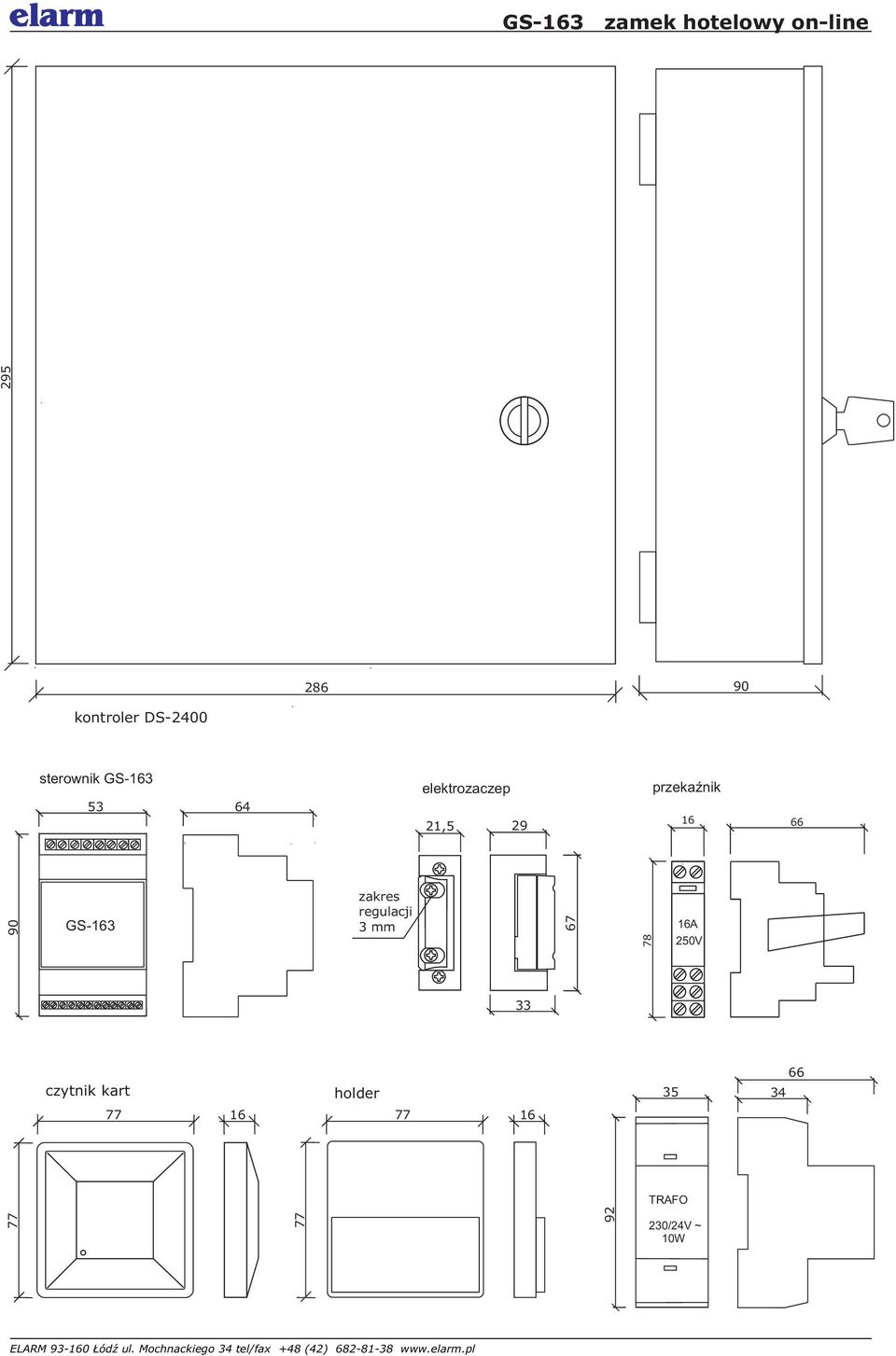

9 zamek hotelowy on-line kontroler sterownik elektrozaczep 21,5 29 przekaÿnik zakres regulacji 3 mm kart TRAFO /24V ~ 10W

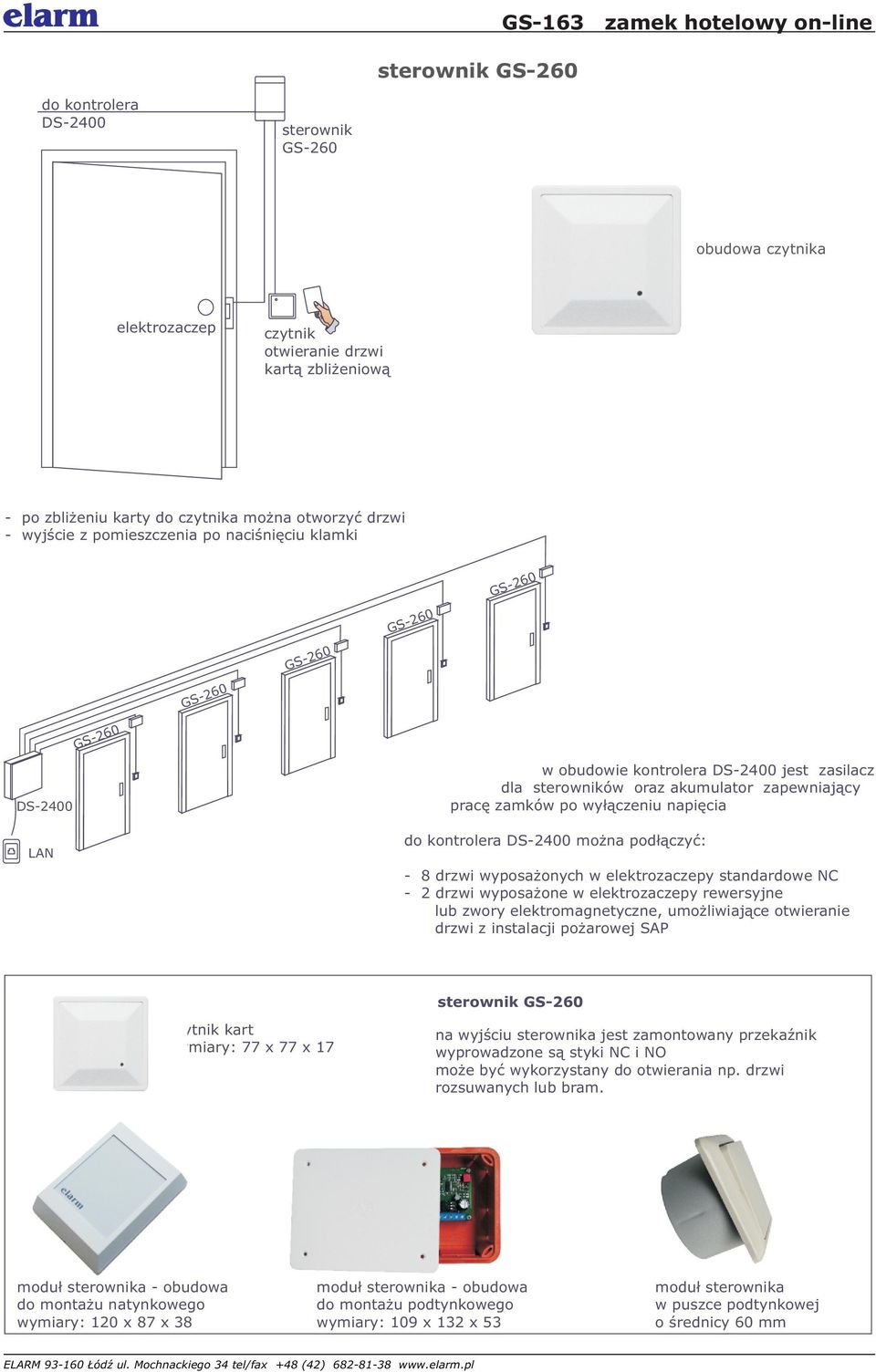

10 sterownik zamek hotelowy on-line do kontrolera sterownik obudowa a elektrozaczep otwieranie drzwi kart¹ zbli eniow¹ - po zbli eniu karty do a mo na otworzyæ drzwi - wyjœcie z pomieszczenia po naciœniêciu klamki LAN w obudowie kontrolera jest zasilacz dla sterowników oraz akumulator zapewniaj¹cy pracê zamków po wy³¹czeniu napiêcia do kontrolera mo na pod³¹czyæ: - 8 drzwi wyposa onych w elektrozaczepy standardowe NC - 2 drzwi wyposa one w elektrozaczepy rewersyjne lub zwory elektromagnetyczne, umo liwiaj¹ce otwieranie drzwi z instalacji po arowej SAP sterownik kart wymiary: 77 x 77 x 17 na wyjœciu sterownika jest zamontowany przekaÿnik wyprowadzone s¹ styki NC i NO mo e byæ wykorzystany do otwierania np. drzwi rozsuwanych lub bram. modu³ sterownika - obudowa do monta u natynkowego wymiary: 120 x 87 x 38 modu³ sterownika - obudowa do monta u podtynkowego wymiary: 109 x 132 x 53 modu³ sterownika w puszce podtynkowej o œrednicy 60 mm

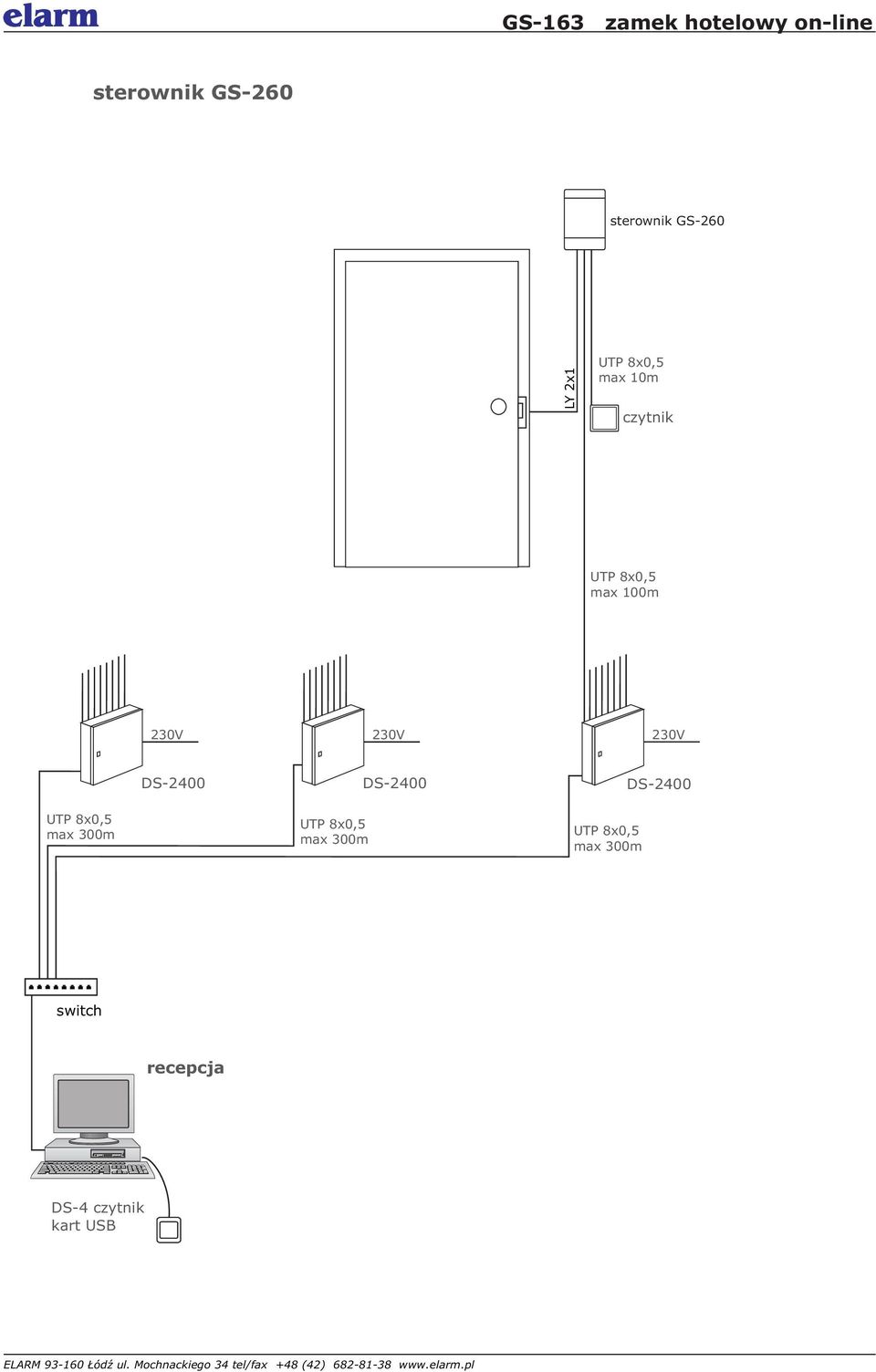

11 zamek hotelowy on-line sterownik sterownik elektrozaczep LY 2x1 max 10m max 100m max 300m max 300m max 300m switch recepcja DS-4 kart USB

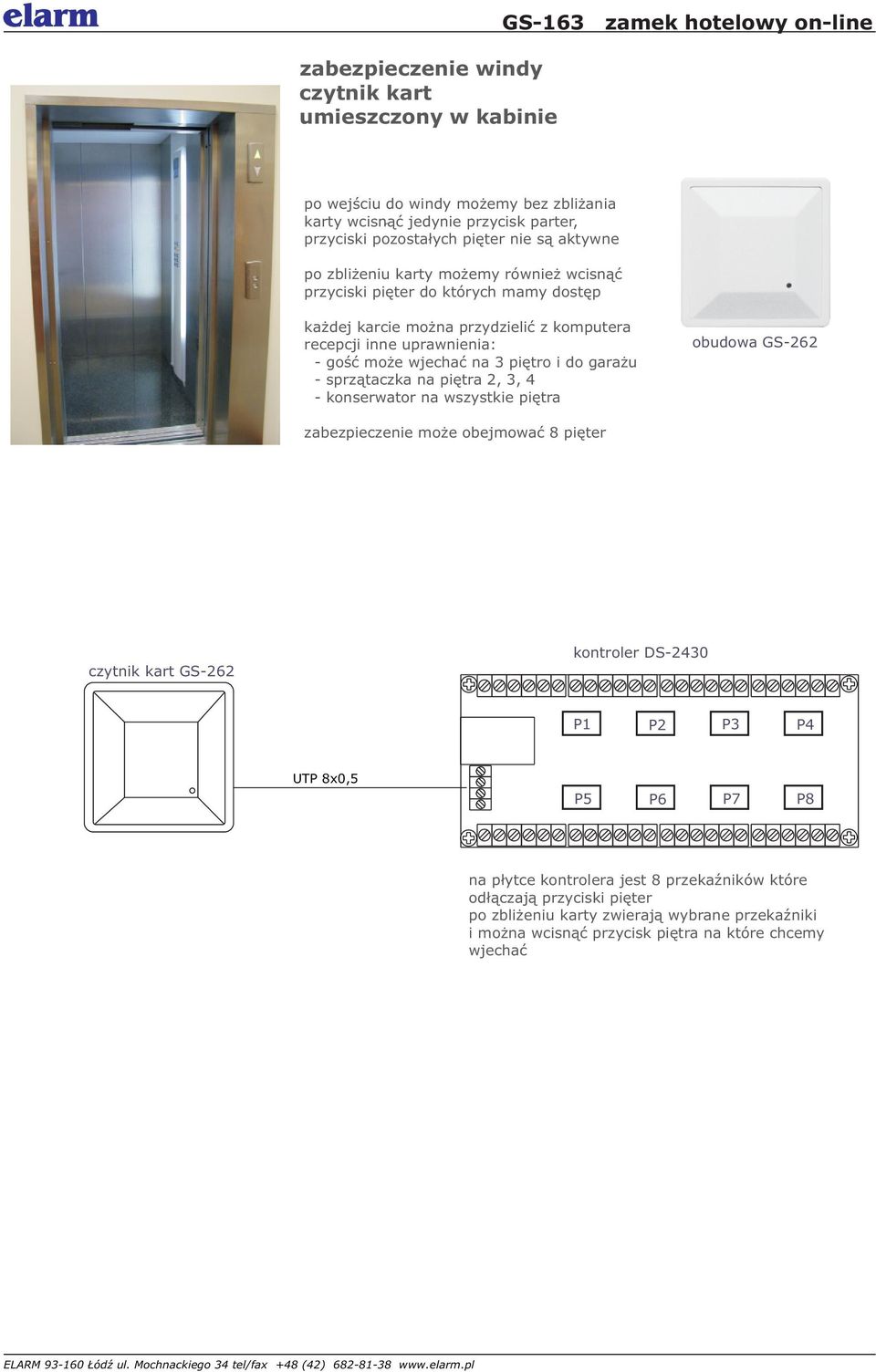

12 zabezpieczenie windy kart umieszczony w kabinie zamek hotelowy on-line po wejœciu do windy mo emy bez zbli ania karty wcisn¹æ jedynie przycisk parter, przyciski pozosta³ych piêter nie s¹ aktywne po zbli eniu karty mo emy równie wcisn¹æ przyciski piêter do których mamy dostêp ka dej karcie mo na przydzieliæ z komputera recepcji inne uprawnienia: - goœæ mo e wjechaæ na 3 piêtro i do gara u - sprz¹taczka na piêtra 2, 3, 4 - konserwator na wszystkie piêtra obudowa GS-262 zabezpieczenie mo e obejmowaæ 8 piêter kart GS-262 kontroler DS-2430 P1 P2 P3 P4 P5 P6 P7 P8 na p³ytce kontrolera jest 8 przekaÿników które od³¹czaj¹ przyciski piêter po zbli eniu karty zwieraj¹ wybrane przekaÿniki i mo na wcisn¹æ przycisk piêtra na które chcemy wjechaæ

13 zamek hotelowy on-line zabezpieczenie windy kart umieszczony na zewn¹trz windy na 8 piêtrach obok przycisków przywo³ania windy s¹ umieszczone i kart. i sterowniki nie mo na przywo³aæ windy ani otworzyæ drzwi kabiny przyciski s¹ aktywne przez kilka sekund po zbli eniu karty obudowa a PIÊTRO 8 PIÊTRO 7 PIÊTRO 6 PIÊTRO 5 PIÊTRO 4 PIÊTRO 3 PIÊTRO 2 PIÊTRO 1 recepcja switch

14 zamek hotelowy on-line Sterownik GS-266 do otwierania bram lub szlabanów GS-266 2m recepcja max 100m 2m GS-266 max 100m switch sterownik GS-266 umieszczony na s³upku modu³ wideodomofonu recepcjonistka mo e otwieraæ szlaban przyciskiem

15 zamek hotelowy on-line kontroler W systemach hotelowych stosowany jest kontroler H Mog¹ byæ równie stosowane kontrolery przeznaczone do systemów kontroli dostêpu o oznaczeniach: A X Program komputerowy automatycznie rozpoznaje typ pod³¹czonego kontrolera. Parametry techniczne: - komunikacja z komputerem - obs³ugiwane sterowniki - pamiêæ kart - iloœæ zdarzeñ w pamiêci - dok³adnoœæ rejestracji - podtrzymanie danych w pamiêci - zegar czasu rzeczywistego - system automatycznej kalibracji czasu - funkcja roku przestêpnego - zmiana czasu letni-zimowy - napiêcie zasilania - zasilanie rezerwowe - zasilanie kontrolera i sterowników - pobór pr¹du - temperatura pracy - wilgotnoœæ - wymiary - LAN wbudowana karta sieciowa umieszczona na p³ytce kontrolera umo liwia bezpoœrednie pod³¹czenie do sieci komputerowej - TCP/IP - GS-160,, GS-165,, GS-266, GS sekunda - minimum 3 lata po ca³kowitym od³¹czeniu zasilania - tak podtrzymanie bateryjne po od³¹czeniu zasilania g³ównego - tak - automatyczna - bez udzia³u komputera (off-line) - automatyczna - bez udzia³u komputera (off-line) - / 0,3 A - akumulator bezobs³ugowy 12V 7Ah - = 12V +/- 20% - 50 ma do +60 st. C - od 20% do 90% bez kondensacji x 286 x 90 mm Do kontrolera mo na pod³¹czyæ 8 sterowników: GS-160,, GS-165,, GS-266, GS wymiary obudowy Pobór pr¹du - karta wyjêta z a - 50 ma - karta w³o ona do a - 70 ma Pobór pr¹du - 50 ma Pobór pr¹du GS ma Pobór pr¹du GS ma Pobór pr¹du elektrozazczep NC ma 295 Czas pracy instalacji na zasilaniu rezerwowym - po od³¹czeniu napiêcia T = ( Pa x Sn ) / ( Gs x Is ) Pa - pojemnoœæ znamionowa akumulatora (Ah) Sn - stopieñ na³adowania Gs - iloœæ pod³¹czonych sterowników Is - pr¹d znamionowy sterownika A T = ( 7Ah x 0,8 ) / ( 8 x 0,07 ) = 10 godz

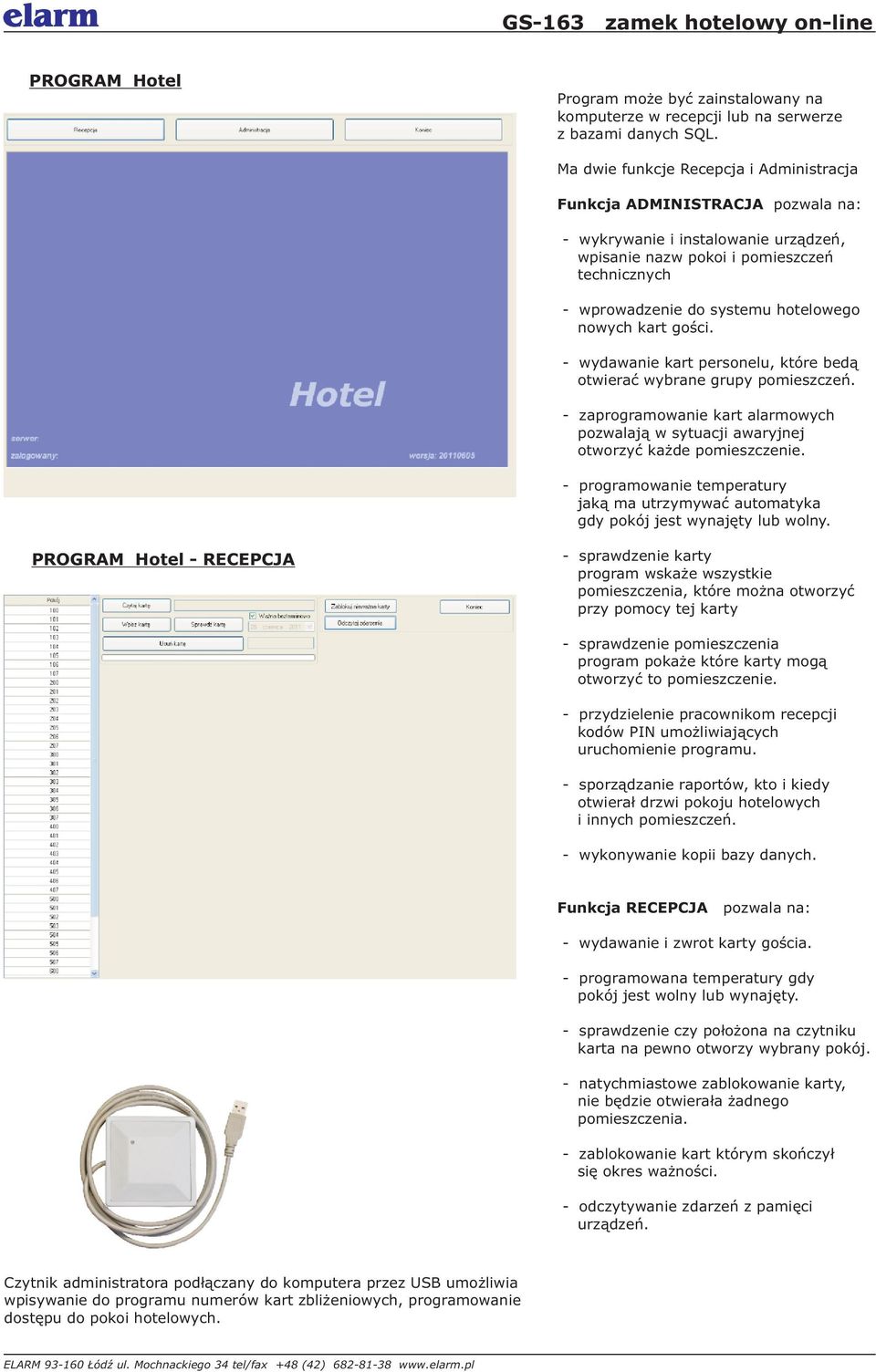

16 zamek hotelowy on-line PROGRAM Hotel Program mo e byæ zainstalowany na komputerze w recepcji lub na serwerze z bazami danych SQL. Ma dwie funkcje Recepcja i Administracja Funkcja ADMINISTRACJA pozwala na: - wykrywanie i instalowanie urz¹dzeñ, wpisanie nazw pokoi i pomieszczeñ technicznych - wprowadzenie do systemu hotelowego nowych kart goœci. - wydawanie kart personelu, które bed¹ otwieraæ wybrane grupy pomieszczeñ. - zaprogramowanie kart alarmowych pozwalaj¹ w sytuacji awaryjnej otworzyæ ka de pomieszczenie. - programowanie temperatury jak¹ ma utrzymywaæ automatyka gdy pokój jest wynajêty lub wolny. PROGRAM Hotel - RECEPCJA - sprawdzenie karty program wska e wszystkie pomieszczenia, które mo na otworzyæ przy pomocy tej karty - sprawdzenie pomieszczenia program poka e które karty mog¹ otworzyæ to pomieszczenie. - przydzielenie pracownikom recepcji kodów PIN umo liwiaj¹cych uruchomienie programu. - sporz¹dzanie raportów, kto i kiedy otwiera³ drzwi pokoju hotelowych i innych pomieszczeñ. - wykonywanie kopii bazy danych. Funkcja RECEPCJA pozwala na: - wydawanie i zwrot karty goœcia. - programowana temperatury gdy pokój jest wolny lub wynajêty. - sprawdzenie czy po³o ona na u karta na pewno otworzy wybrany pokój. - natychmiastowe zablokowanie karty, nie bêdzie otwiera³a adnego pomieszczenia. - zablokowanie kart którym skoñczy³ siê okres wa noœci. - odczytywanie zdarzeñ z pamiêci urz¹dzeñ. Czytnik administratora pod³¹czany do komputera przez USB umo liwia wpisywanie do programu numerów kart zbli eniowych, programowanie dostêpu do pokoi hotelowych.
