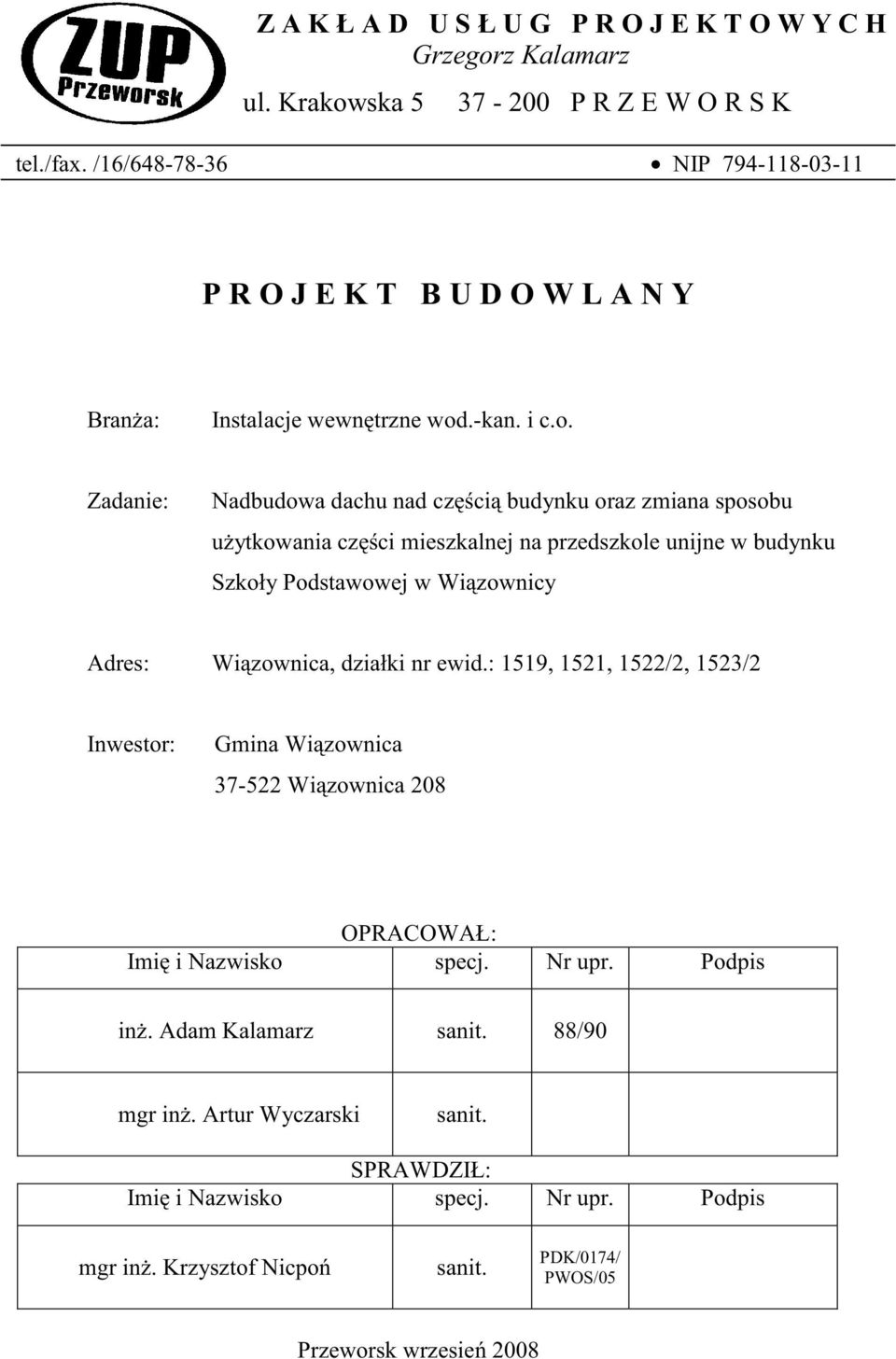

1 Z A K Ł A D U S Ł U G P R O J E K T O W Y C H Grzegorz Kalamarz ul. Krakowska P R Z E W O R S K tel./fax. /16/ NIP P R O J E K T B U D O W L A N Y Bran a: Instalacje wewn trzne wod.-kan. i c.o. Zadanie: Nadbudowa dachu nad cz ci budynku oraz zmiana sposobu u ytkowania cz ci mieszkalnej na przedszkole unijne w budynku Szkoły Podstawowej w Wi zownicy Adres: Wi zownica, działki nr ewid.: 1519, 1521, 1522/2, 1523/2 Inwestor: Gmina Wi zownica Wi zownica 208 OPRACOWAŁ: Imi i Nazwisko specj. Nr upr. Podpis in. Adam Kalamarz sanit. 88/90 mgr in. Artur Wyczarski sanit. SPRAWDZIŁ: Imi i Nazwisko specj. Nr upr. Podpis mgr in. Krzysztof Nicpo sanit. PDK/0174/ PWOS/05 Przeworsk wrzesie 2008

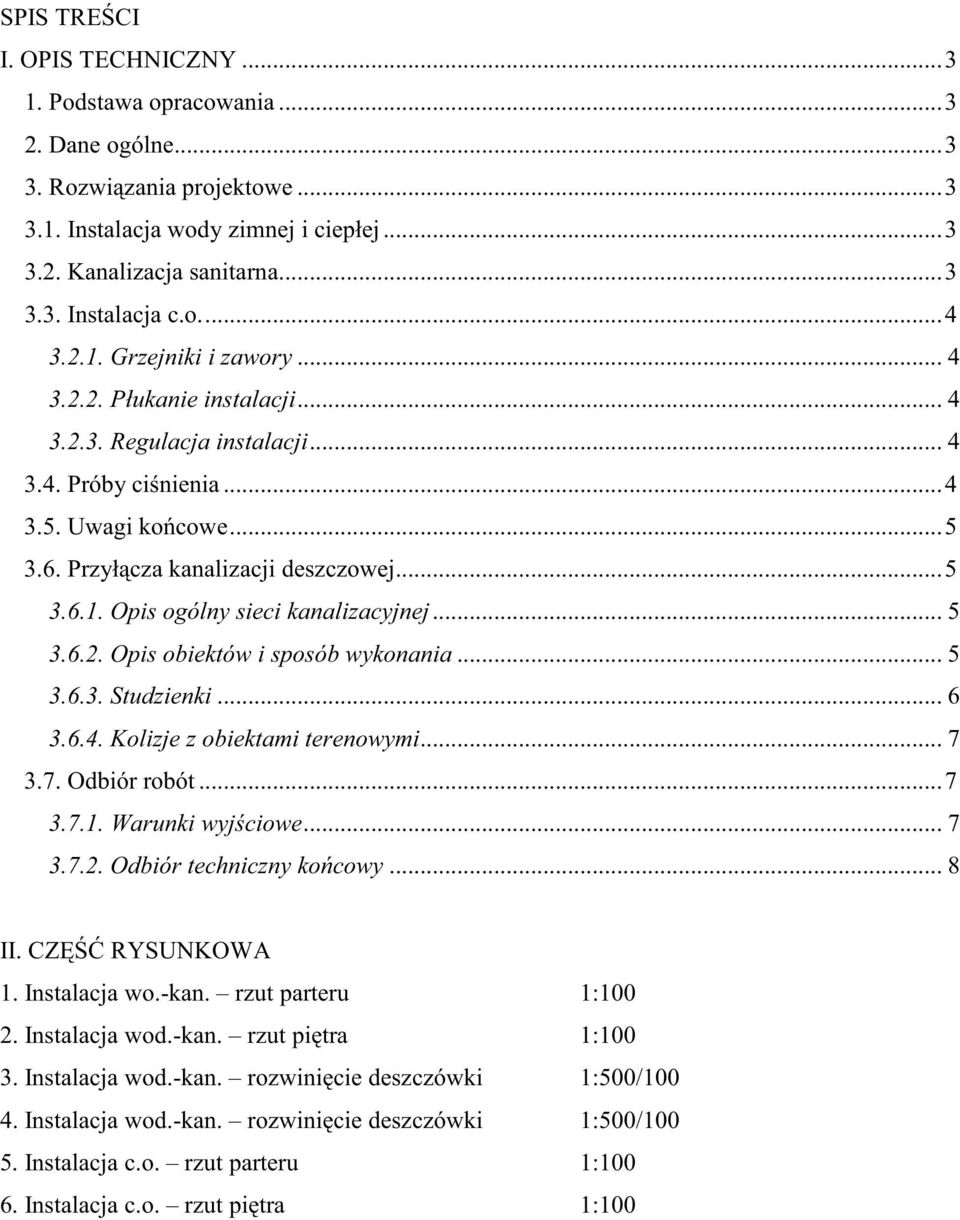

2 SPIS TRE CI I. OPIS TECHNICZNY Podstawa opracowania Dane ogólne Rozwi zania projektowe Instalacja wody zimnej i ciepłej Kanalizacja sanitarna Instalacja c.o Grzejniki i zawory Płukanie instalacji Regulacja instalacji Próby ci nienia Uwagi ko cowe Przył cza kanalizacji deszczowej Opis ogólny sieci kanalizacyjnej Opis obiektów i sposób wykonania Studzienki Kolizje z obiektami terenowymi Odbiór robót Warunki wyj ciowe Odbiór techniczny ko cowy... 8 II. CZ RYSUNKOWA 1. Instalacja wo.-kan. rzut parteru 1: Instalacja wod.-kan. rzut pi tra 1: Instalacja wod.-kan. rozwini cie deszczówki 1:500/ Instalacja wod.-kan. rozwini cie deszczówki 1:500/ Instalacja c.o. rzut parteru 1: Instalacja c.o. rzut pi tra 1:100

.. 5 3.6.2. Opis obiektów i sposób wykonania... 5 3.6.3. Studzienki... 6 3.6.4. Kolizje z obiektami terenowymi... 7 3.7. Odbiór robót...7 3.7.1. Warunki wyj ciowe... 7 3.7.2. Odbiór techniczny ko cowy.

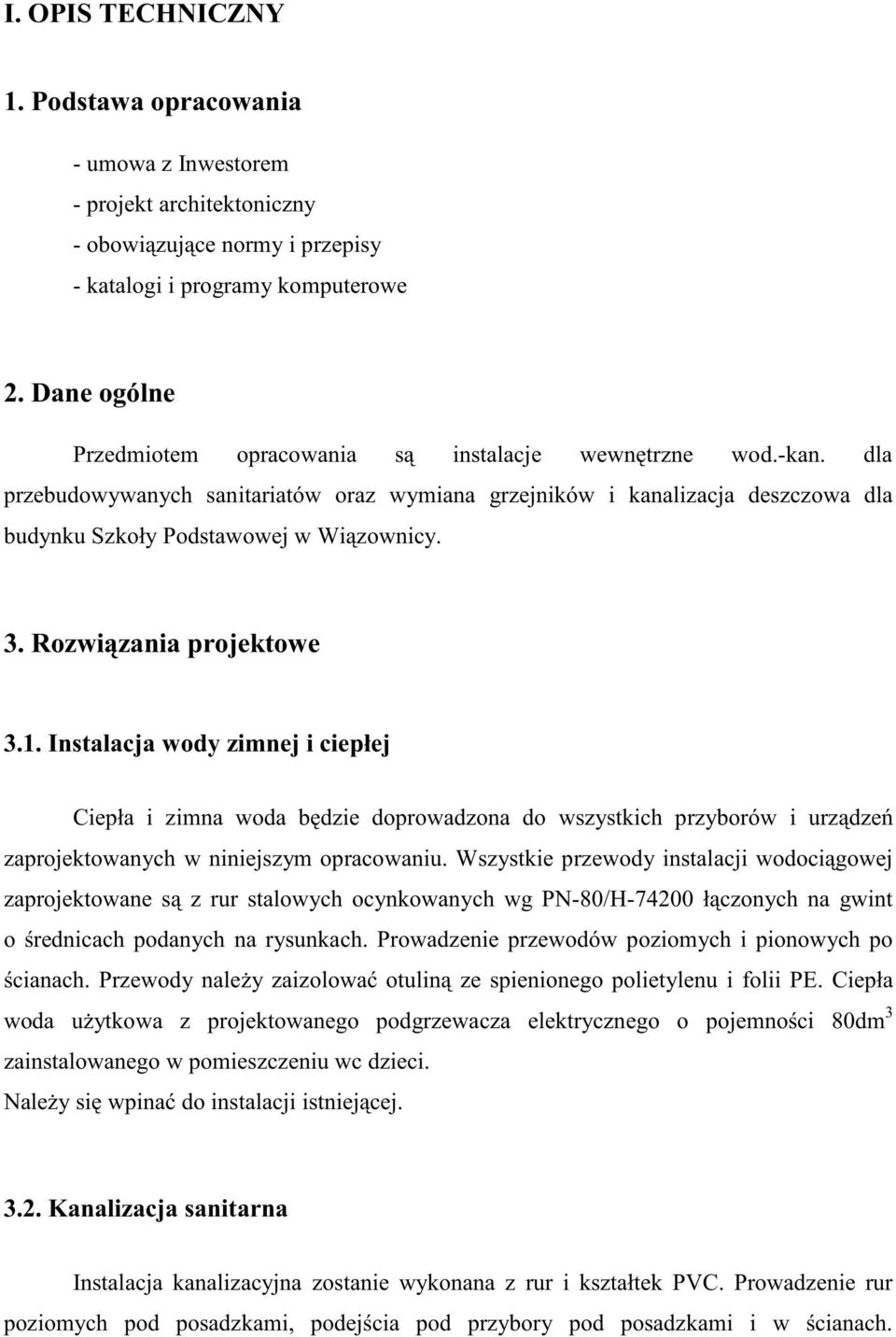

3 I. OPIS TECHNICZNY 1. Podstawa opracowania - umowa z Inwestorem - projekt architektoniczny - obowi zuj ce normy i przepisy - katalogi i programy komputerowe 2. Dane ogólne Przedmiotem opracowania s instalacje wewn trzne wod.-kan. dla przebudowywanych sanitariatów oraz wymiana grzejników i kanalizacja deszczowa dla budynku Szkoły Podstawowej w Wi zownicy. 3. Rozwi zania projektowe 3.1. Instalacja wody zimnej i ciepłej Ciepła i zimna woda b dzie doprowadzona do wszystkich przyborów i urz dze zaprojektowanych w niniejszym opracowaniu. Wszystkie przewody instalacji wodoci gowej zaprojektowane s z rur stalowych ocynkowanych wg PN-80/H ł czonych na gwint o rednicach podanych na rysunkach. Prowadzenie przewodów poziomych i pionowych po cianach. Przewody nale y zaizolowa otulin ze spienionego polietylenu i folii PE. Ciepła woda u ytkowa z projektowanego podgrzewacza elektrycznego o pojemno ci 80dm 3 zainstalowanego w pomieszczeniu wc dzieci. Nale y si wpina do instalacji istniej cej Kanalizacja sanitarna Instalacja kanalizacyjna zostanie wykonana z rur i kształtek PVC. Prowadzenie rur poziomych pod posadzkami, podej cia pod przybory pod posadzkami i w cianach.

Rozwi zania projektowe 3.1. Instalacja wody zimnej i ciepłej Ciepła i zimna woda b dzie doprowadzona do wszystkich przyborów i urz dze zaprojektowanych w niniejszym opracowaniu.

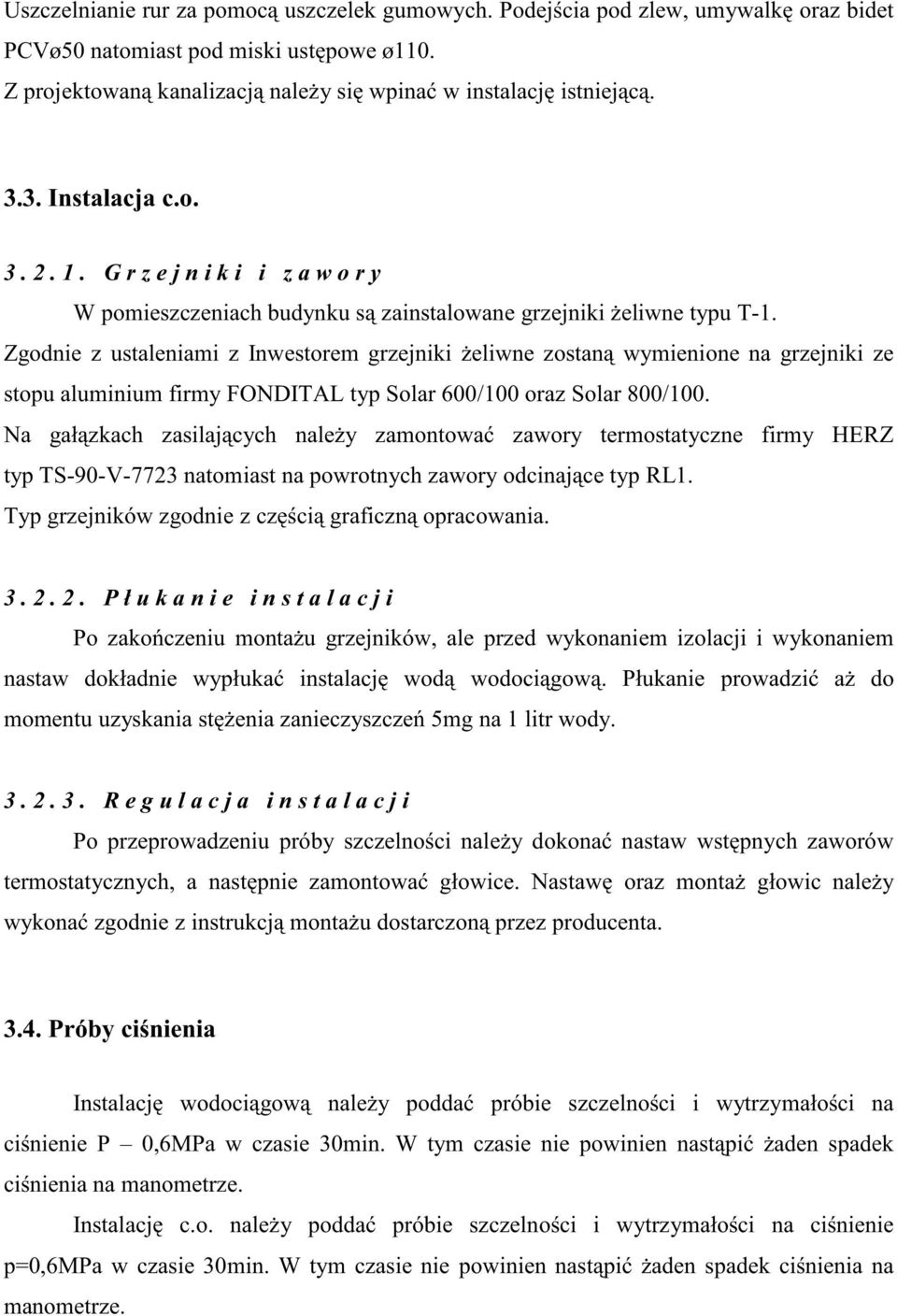

4 Uszczelnianie rur za pomoc uszczelek gumowych. Podej cia pod zlew, umywalk oraz bidet PCVø50 natomiast pod miski ust powe ø110. Z projektowan kanalizacj nale y si wpina w instalacj istniej c Instalacja c.o G r z e j n i k i i z a w o r y W pomieszczeniach budynku s zainstalowane grzejniki eliwne typu T-1. Zgodnie z ustaleniami z Inwestorem grzejniki eliwne zostan wymienione na grzejniki ze stopu aluminium firmy FONDITAL typ Solar 600/100 oraz Solar 800/100. Na gał zkach zasilaj cych nale y zamontowa zawory termostatyczne firmy HERZ typ TS-90-V-7723 natomiast na powrotnych zawory odcinaj ce typ RL1. Typ grzejników zgodnie z cz ci graficzn opracowania P ł u k a n i e i n s t a l a c j i Po zako czeniu monta u grzejników, ale przed wykonaniem izolacji i wykonaniem nastaw dokładnie wypłuka instalacj wod wodoci gow. Płukanie prowadzi a do momentu uzyskania st enia zanieczyszcze 5mg na 1 litr wody R e g u l a c j a i n s t a l a c j i Po przeprowadzeniu próby szczelno ci nale y dokona nastaw wst pnych zaworów termostatycznych, a nast pnie zamontowa głowice. Nastaw oraz monta głowic nale y wykona zgodnie z instrukcj monta u dostarczon przez producenta Próby ci nienia Instalacj wodoci gow nale y podda próbie szczelno ci i wytrzymało ci na ci nienie P 0,6MPa w czasie 30min. W tym czasie nie powinien nast pi aden spadek ci nienia na manometrze. Instalacj c.o. nale y podda próbie szczelno ci i wytrzymało ci na ci nienie p=0,6mpa w czasie 30min. W tym czasie nie powinien nast pi aden spadek ci nienia na manometrze.

Zgodnie z ustaleniami z Inwestorem grzejniki eliwne zostan wymienione na grzejniki ze stopu aluminium firmy FONDITAL typ Solar 600/100 oraz Solar 800/100.

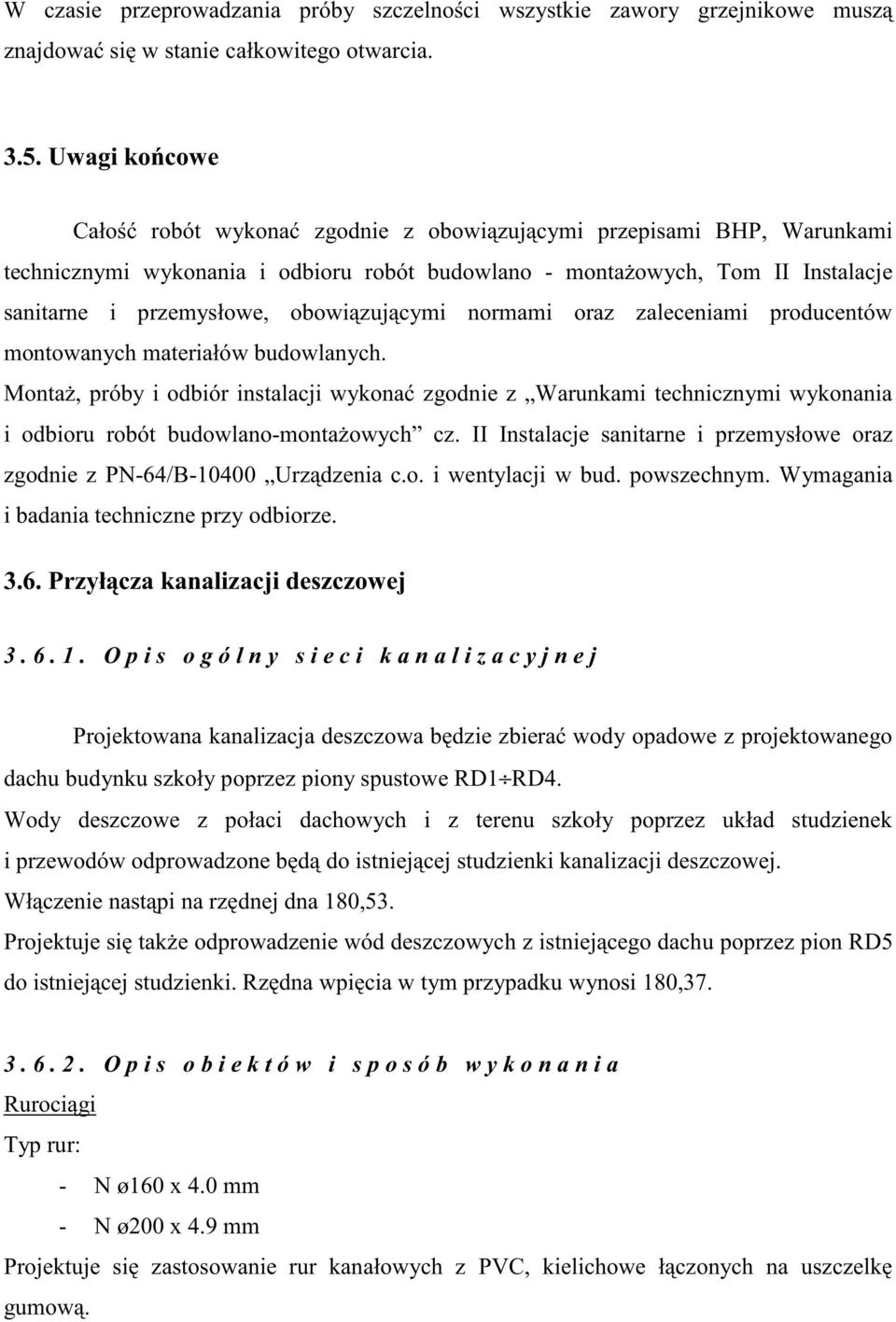

5 W czasie przeprowadzania próby szczelno ci wszystkie zawory grzejnikowe musz znajdowa si w stanie całkowitego otwarcia Uwagi ko cowe Cało robót wykona zgodnie z obowi zuj cymi przepisami BHP, Warunkami technicznymi wykonania i odbioru robót budowlano - monta owych, Tom II Instalacje sanitarne i przemysłowe, obowi zuj cymi normami oraz zaleceniami producentów montowanych materiałów budowlanych. Monta, próby i odbiór instalacji wykona zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-monta owych cz. II Instalacje sanitarne i przemysłowe oraz zgodnie z PN-64/B Urz dzenia c.o. i wentylacji w bud. powszechnym. Wymagania i badania techniczne przy odbiorze Przył cza kanalizacji deszczowej O p i s o g ó l n y s i e c i k a n a l i z a c y j n e j Projektowana kanalizacja deszczowa b dzie zbiera wody opadowe z projektowanego dachu budynku szkoły poprzez piony spustowe RD1 RD4. Wody deszczowe z połaci dachowych i z terenu szkoły poprzez układ studzienek i przewodów odprowadzone b d do istniej cej studzienki kanalizacji deszczowej. Wł czenie nast pi na rz dnej dna 180,53. Projektuje si tak e odprowadzenie wód deszczowych z istniej cego dachu poprzez pion RD5 do istniej cej studzienki. Rz dna wpi cia w tym przypadku wynosi 180, O p i s o b i e k t ó w i s p o s ó b w y k o n a n i a Ruroci gi Typ rur: - N ø160 x 4.0 mm - N ø200 x 4.9 mm Projektuje si zastosowanie rur kanałowych z PVC, kielichowe ł czonych na uszczelk gumow.

cymi normami oraz zaleceniami producentów montowanych materiałów budowlanych.

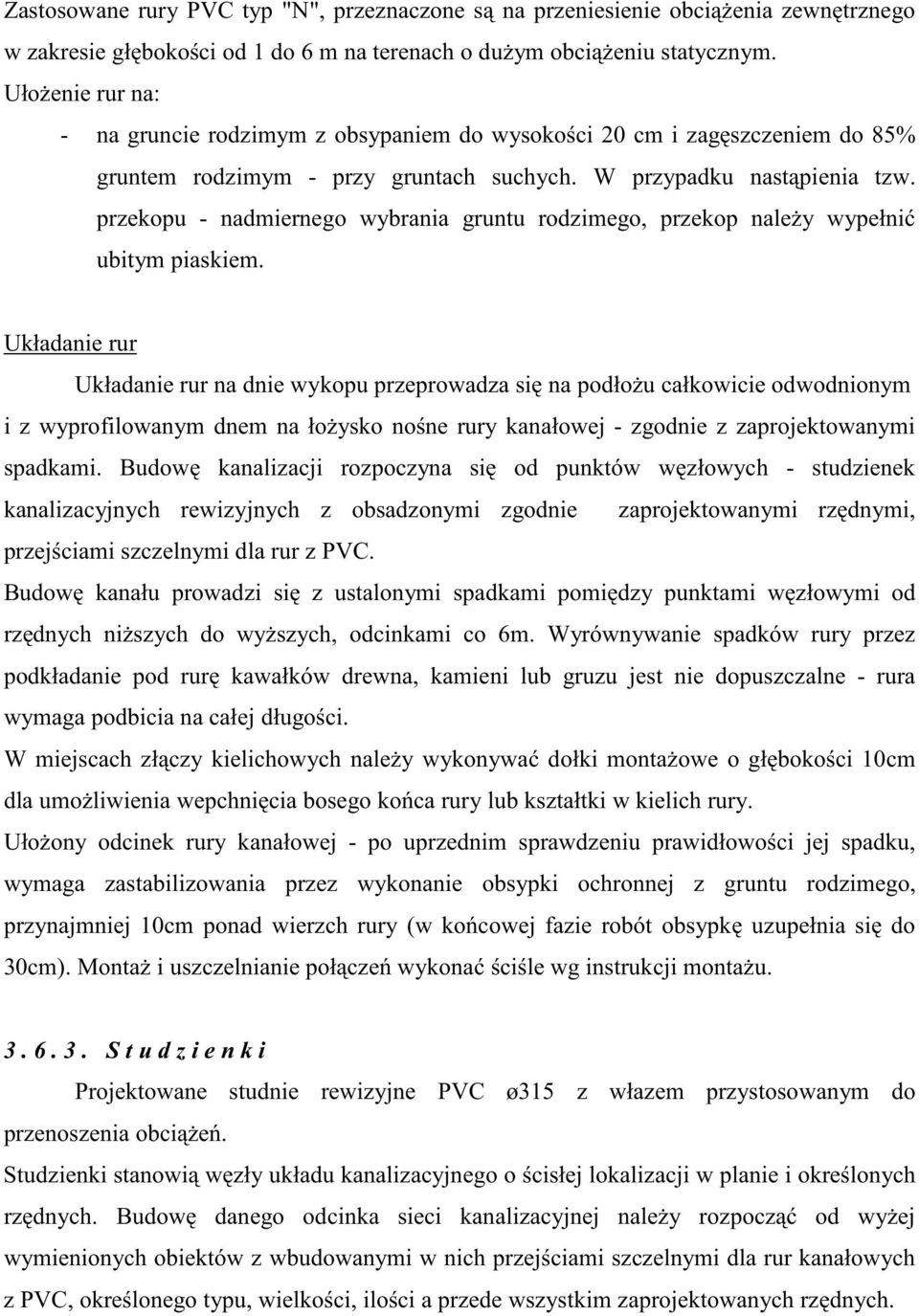

6 Zastosowane rury PVC typ "N", przeznaczone s na przeniesienie obci enia zewn trznego w zakresie gł boko ci od 1 do 6 m na terenach o du ym obci eniu statycznym. Uło enie rur na: - na gruncie rodzimym z obsypaniem do wysoko ci 20 cm i zag szczeniem do 85% gruntem rodzimym - przy gruntach suchych. W przypadku nast pienia tzw. przekopu - nadmiernego wybrania gruntu rodzimego, przekop nale y wypełni ubitym piaskiem. Układanie rur Układanie rur na dnie wykopu przeprowadza si na podło u całkowicie odwodnionym i z wyprofilowanym dnem na ło ysko no ne rury kanałowej - zgodnie z zaprojektowanymi spadkami. Budow kanalizacji rozpoczyna si od punktów w złowych - studzienek kanalizacyjnych rewizyjnych z obsadzonymi zgodnie zaprojektowanymi rz dnymi, przej ciami szczelnymi dla rur z PVC. Budow kanału prowadzi si z ustalonymi spadkami pomi dzy punktami w złowymi od rz dnych ni szych do wy szych, odcinkami co 6m. Wyrównywanie spadków rury przez podkładanie pod rur kawałków drewna, kamieni lub gruzu jest nie dopuszczalne - rura wymaga podbicia na całej długo ci. W miejscach zł czy kielichowych nale y wykonywa dołki monta owe o gł boko ci 10cm dla umo liwienia wepchni cia bosego ko ca rury lub kształtki w kielich rury. Uło ony odcinek rury kanałowej - po uprzednim sprawdzeniu prawidłowo ci jej spadku, wymaga zastabilizowania przez wykonanie obsypki ochronnej z gruntu rodzimego, przynajmniej 10cm ponad wierzch rury (w ko cowej fazie robót obsypk uzupełnia si do 30cm). Monta i uszczelnianie poł cze wykona ci le wg instrukcji monta u S t u d z i e n k i Projektowane studnie rewizyjne PVC ø315 z włazem przystosowanym do przenoszenia obci e. Studzienki stanowi w zły układu kanalizacyjnego o cisłej lokalizacji w planie i okre lonych rz dnych. Budow danego odcinka sieci kanalizacyjnej nale y rozpocz od wy ej wymienionych obiektów z wbudowanymi w nich przej ciami szczelnymi dla rur kanałowych z PVC, okre lonego typu, wielko ci, ilo ci a przede wszystkim zaprojektowanych rz dnych.

przekopu - nadmiernego wybrania gruntu rodzimego, przekop nale y wypełni ubitym piaskiem.

7 K o l i z j e z o b i e k t a m i t e r e n o w y m i Teren wzdłu projektowanej kanalizacji jest uzbrojony w ruroci gi gazowe, linie elektryczne, kable elektryczne, kable teletechniczne, ruroci gi wodoci gowe, kanały deszczowe i sanitarne oraz budynki. - gazoci gi niskopr ne - w miejscach skrzy owania kanalizacji sanitarnej z istniej cymi gazoci gami i przył czami na odległo mniejsza ni 0,5m w poziomie i pionie, nale y zało y rury ochronne na wykonywanej kanalizacji. - linie elektryczne, kable elektryczne - w miejscach kolizji prace ziemne nale y wykonywa r cznie, przy stosowaniu sprz tu mechanicznego nale y dokona wył czenia pr du w uzgodnieniu z RE. Na istniej cych kablach energetycznych stosowa rury ochronne dwudzielne ø80 o długo ci 1,0m + szeroko wykopu. - teletechnika - w miejscach rozkopów istniej ce kable nale y zabezpiecza rura stalowa dwudzielna ø80 długo ci 1,0m + szeroko wykopu w miejscach kolizji z liniami napowietrznymi roboty prowadzi w odległo ci 2,0m. - ruroci gi wodoci gowe - w miejscach skrzy owania kanalizacji sanitarnej z istniej cymi ruroci gami i przył czami na odległo mniejsza ni 1,5m w poziomie i pionie, nale y zało y rury ochronne na wykonywanej kanalizacji. Rury ochronne PVC typ S o rednicy 100mm wi kszej od rury przesyłowej i długo ci 3,0m roboty prowadzi r cznie pod nadzorem u ytkownika ruroci gów Odbiór robót W a r u n k i w y j ciowe Odbiór robót przewodów kanalizacyjnych z rur kanałowych z PVC nale y prowadzi w oparciu o "K" - R IV p miarodajne dla tych przewodów ustalenia norm: PN-92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze. PN-86/B Grunty budowlane. Okre lenia, symbole, podział i opis gruntów BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. BN-62/ Roboty ziemne. Wykopy tunelowe dla przewodów wodoci gowych i kanalizacyjnych. Warunki techniczne wykonania. - warunki budowy w zakresie wykopów, podsypki, monta u, obsypki i zasypki uj tych w niniejszym opisie.

wodoci gowe, kanały deszczowe i sanitarne oraz budynki.

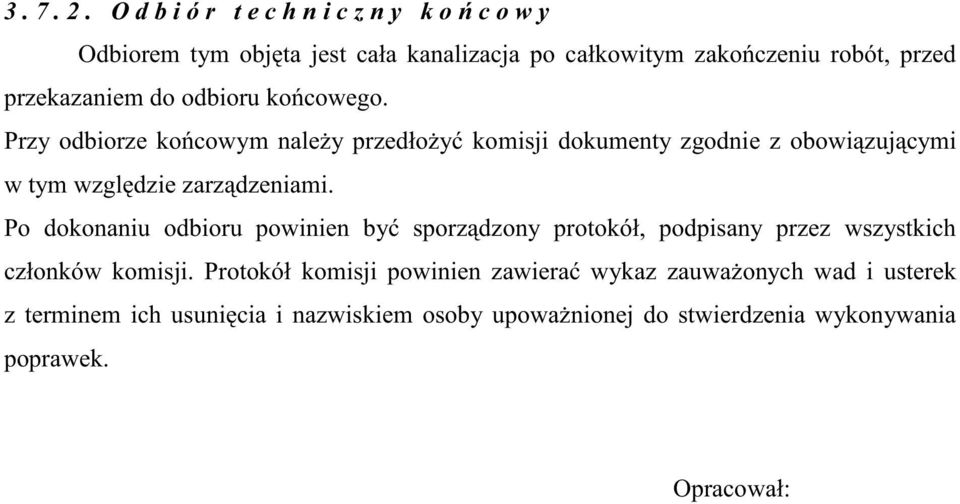

8 O d b i ó r t e c h n i c z n y k o cowy Odbiorem tym obj ta jest cała kanalizacja po całkowitym zako czeniu robót, przed przekazaniem do odbioru ko cowego. Przy odbiorze ko cowym nale y przedło y komisji dokumenty zgodnie z obowi zuj cymi w tym wzgl dzie zarz dzeniami. Po dokonaniu odbioru powinien by sporz dzony protokół, podpisany przez wszystkich członków komisji. Protokół komisji powinien zawiera wykaz zauwa onych wad i usterek z terminem ich usuni cia i nazwiskiem osoby upowa nionej do stwierdzenia wykonywania poprawek. Opracował:
